Utilitech PPWF50 User manual

1
Lowes.com
ITEM #0435061
STAINLESS STEEL
SUBMERSIBLE WATERFALL PUMP
MODEL #PPWF50
sEspañol p. 11s

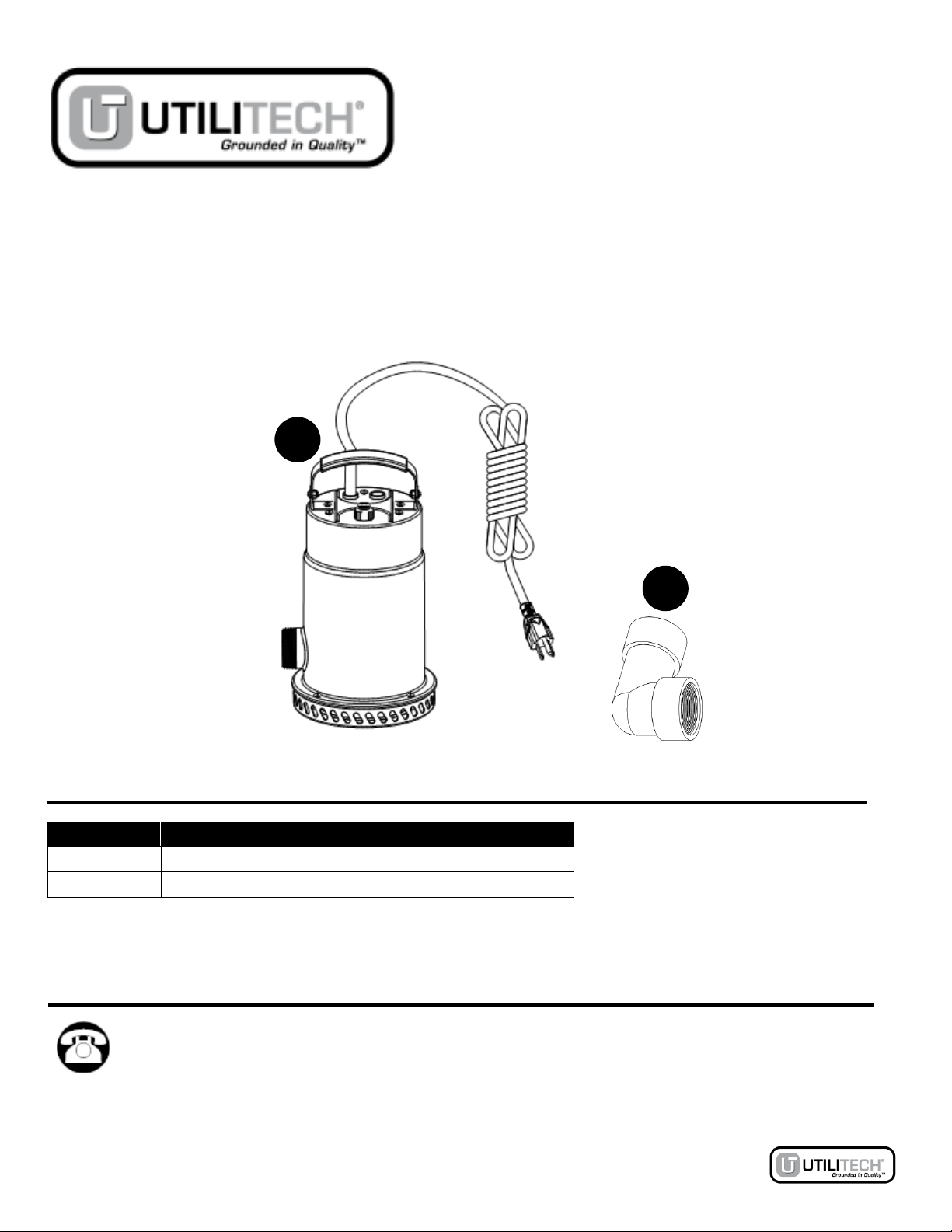

PACAKGE CONTENTS
Part
Description
Quantity
A
Pump
1
B
Adaptor
1
ATTACH YOUR RECEIPT HERE
Serial Number ______________________ Purchase Date___________________________
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-346-7611, 8 a.m. –5 p.m., EST, Monday –Friday.
Utilitech® is a registered trademark
of LF, LLC. All Rights Reserved.
A
B
AB1301

2
Lowes.com
TABLE OF CONTENTS
Specifications...................................................................................................................................2
Construction.....................................................................................................................................2
Safety Information............................................................................................................................3
Performance ...................................................................................................................................4
Preparation ......................................................................................................................................5
Installation Instructions ....................................................................................................................6
Operating Instructions......................................................................................................................9
Care and Maintenance.....................................................................................................................9
Troubleshooting.............................................................................................................................10
Warranty ........................................................................................................................................10
SPECIFICATIONS
Power supply required............................................................................................115 V, 60 Hz
Water temperature range.................................................................................Max. 77°F (25°C)
Individual branch circuit required.................................................................... 15-Amp minimum
Discharge Connection ........................................................................................ 1-1/4 in. MNPT
Motor type.....................................Permanent Split Capacitor, with thermal overload protection
Power cord ..........................................................................................SJTW, 16AWG/3C, 30 ft.
CONSTRUCTION
Motor housing...................................................................................................... Stainless steel
Volute (Intake screen)..........................................................................................Stainless steel
Impeller................................................................................................Reinforced thermoplastic

3
Lowes.com
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product. If you have any questions regarding the product, please call customer service at
1-800-346-7611, 8 a.m. - 5 p.m., EST, Monday - Friday.
WARNING
This pump must be monitored frequently (at least once a month, possibly more frequently if
used in water that is full of debris). If the pump becomes overly clogged with debris (leaves,
sticks, mud, etc.), excess pressure could cause the motor seal to weaken and water could
come in contact with the electric motor. If a proper GFCI outlet is not being used, hazardous
shock could occur. NEVER STAND IN WATER WITH A RUNNING PUMP!
Do not pump flammable or explosive liquids such as oil, gasoline, kerosene, ethanol, etc. Do not
use in the presence of flammable or explosive vapors. Using this pump with or near flammable
liquids can cause an explosion or fire, resulting in property damage, serious personal injury and/or
death.
Always disconnect the pump from its power source before inspection.
Do not stand in water when the pump is connected. Do not handle pump with wet hands.
Do not touch the pump housing while it is operating, as the pump may be HOT and can cause
serious skin burns.
Do not disassemble the motor housing. The motor has NO repairable parts and disassembling may
cause a dangerous electrical wiring issues.
Do not lift the pump by the power cord.
CAUTION
This waterfall pump is designed for continuous use in waterfall applications. The pump is built with
thermal overload protection and auto reset. The pump is equipped with a 3-prong grounding-type
power cord. The ball bearings on motor shafts never need lubrication. Pump only water with this
pump. This pump is not engineered to be run as a permanently installed sump pump. This pump
has not been tested or approved for use in swimming pools or in saltwater marine areas.
Do not pump saltwater with this pump, as it will damage the pump and void the warranty.
This pump is made of high-strength, corrosion-resistant materials. It will provide trouble-free
service for a long time when properly installed, maintained, and used. However, inadequate
electrical power to the pump or blockage by ice, dirt, or debris may cause the pump to fail. Please
carefully read the manual and follow the instructions regarding common pump problems and
remedies or call one of our pump experts at 1-800-346-7611.
Additional Safety Precautions
1. Know the pump applications, limitations, and potential hazards.
2. Make certain the electrical power source is adequate for the requirements of the pump.
3. The pump is designed for use with clean, cold, fresh water. Do not use to pump any flammable
liquid.
4. ALWAYS disconnect the power to the pump before servicing.

4
Lowes.com
5. Secure the pump on a solid base to keep the pump vertical and above mud and sand during
operation to maximize pumping efficiency and prevent clogging and premature pump failure.
6. Secure the discharge hose before starting the pump. Pump torque may cause an unsecured
discharge hose to “whip,” possibly causing personal injury and/or property damage.
7. Before using the pump, check the hose for holes or excess wear which could cause leaks, and be
sure the hose is not kinked or making sharp angles. A straight hose allows the pump to move the
greatest amount of water quickly.
8. Check that all hose connections are tight to minimize leaks.
9. Connect the pump DIRECTLY to a grounded, GFCI outlet.
10. Extension cords may not deliver sufficient voltage to the pump motor. Extension cords present a
life threatening safety hazard if the insulation becomes damaged or the connection ends fall into
water.
11. Make certain the electrical circuit to the pump is protected by a 15-amp or larger fuse or circuit
breaker.
12. Never let the pump run without water as this will damage the seal and overheat the pump.
13. This unit is a water-cooled, oil free pump. Do not let the water level in your water feature fall below
the top of the pump body.
14. Periodically inspect the pump and system components to be sure the pump inlets are free of mud,
sand, and debris. DISCONNECT THE PUMP FROM THE POWER SUPPLY BEFORE
INSPECTING.
15. Wear safety glasses at all times when working with pumps.
16. Follow all electrical and safety codes, particularly the National Electrical Code (NEC) and, in the
workplace, the Occupational Safety and Health Act (OSHA).
17. This unit is designed only for use on 115 volts (single phase), 60 Hz, and is equipped with an
approved 3-conductor cord and 3-prong grounded plug. DO NOT REMOVE THE GROUND PIN
UNDER ANY CIRCUMSTANCES. The 3-prong plug must be directly inserted into a properly
installed and grounded 3-prong, grounding-type receptacle. Do not use this pump with a 2-prong
wall outlet. Replace the 2-prong outlet with a properly grounded 3-prong receptacle (a GFCI outlet)
installed in accordance with the National Electrical Code and local codes and ordinances. All wiring
should be performed by a qualified electrician.
18. Protect the electrical cord from sharp objects, hot surfaces, oil, and chemicals. Avoid kinking the
cord. Do not use damaged or worn cords.
PERFORMANCE
Model
HP
GPM of Water at Total Feet of Head
Maximum Lift
10 ft.
15 ft.
20 ft.
25 ft.
26 ft.
PPWF50
1/2
43
33
17
2
0
For best performance, the maximum recommended hose length is 100 ft. The pumping capacity or
water flow rate of any pump depends on several factors. The larger the inside diameter and the shorter
the length of hose, the less pressure that is lost (or the larger the flow rate). If the hose runs uphill or
is extra long, it is recommended you use a larger diameter hose or pipe.

5
Lowes.com
PREPARATION
WARNING: Always use handle to lift pump. Never use power cord to lift pump. To avoid skin
burns, unplug and allow time for the pump to cool after periods of extended use.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time (New installation): 30 minutes
Materials Required for Assembly (not included): 1-1/4 in. (or larger) PVC elbows, pipes, female
adaptors, rubber hose, double union ball valve, thread tape, PVC primer, and PVC cement.
Tools Required for Assembly (not included): Wrench, Phillips screwdriver
The pump should rest on a level, solid base.
Do not suspend the pump by the discharge hose or power cord.
Keep the pump inlet screen clear.
Do not install pump directly on sand or dirt. The pond the pump is being placed into must have
an underlayment laid down to prevent the pump from being clogged with mud, debris, etc.
INSTALLATION INSTRUCTIONS
NOTE: The standard size of fittings and hoses to use with this pump is 1-1/4 in. However, by using
adaptors, larger fittings and hoses can be used, which can increase flow rates.

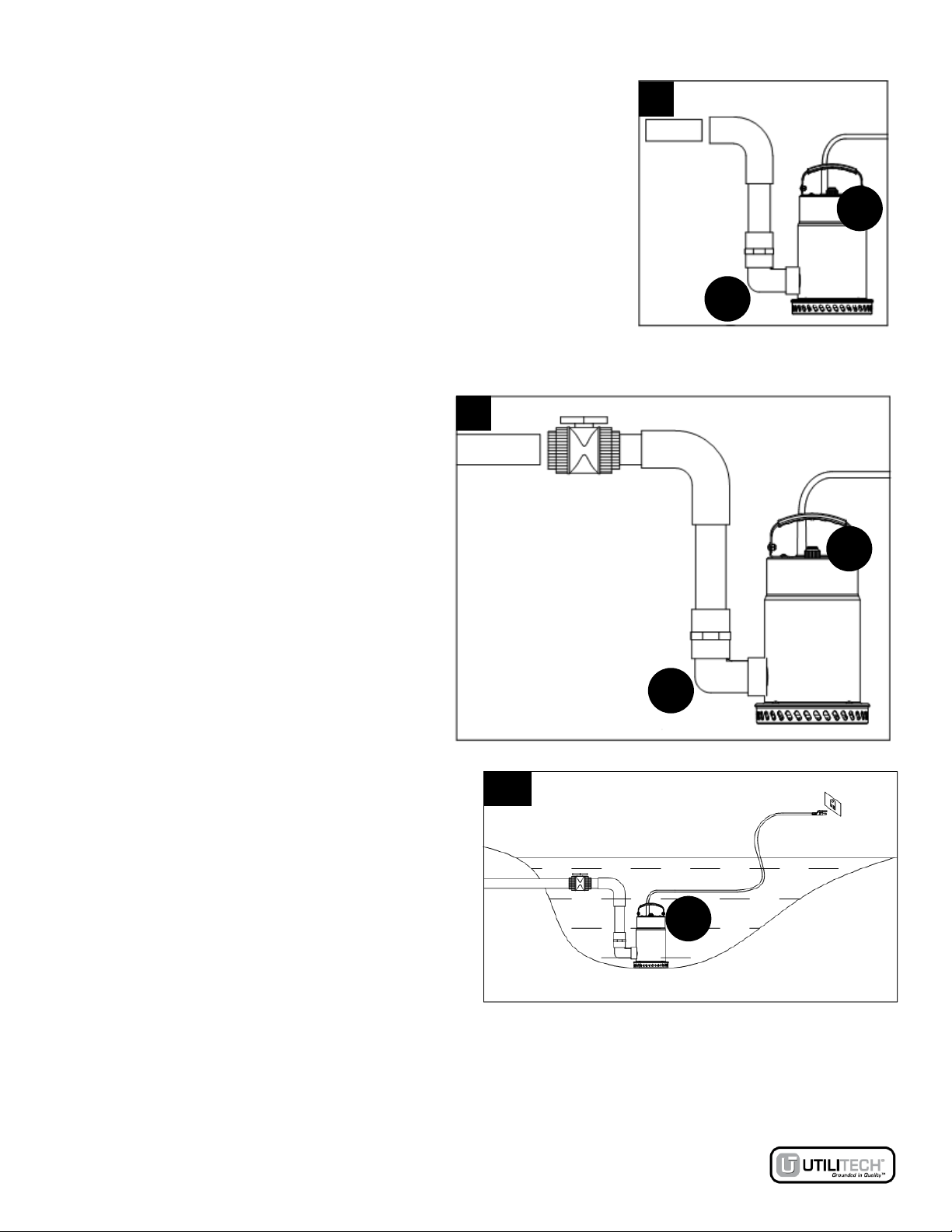

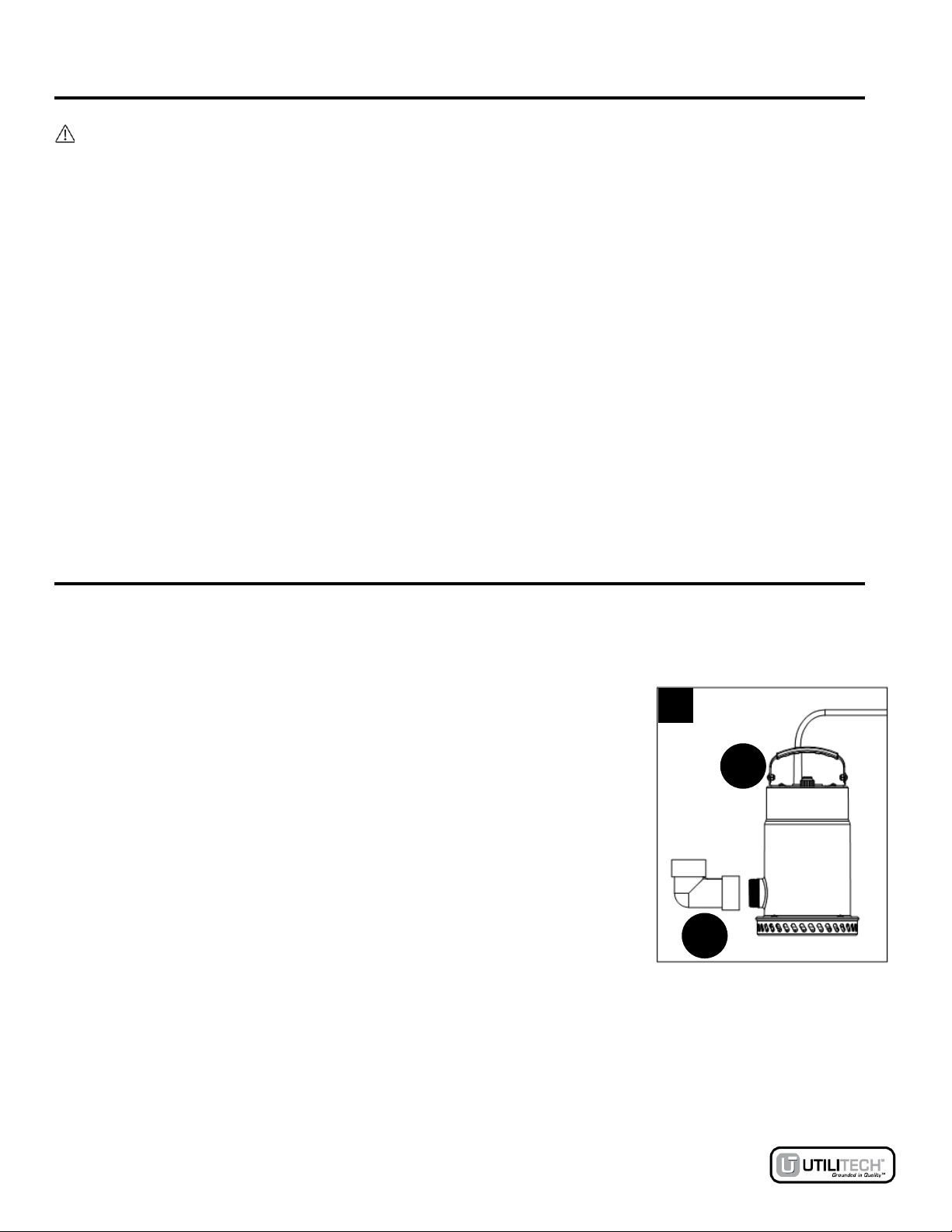

1. Wrap the threads of the 1-1/4 in.
discharge on pump (A) with thread tape
(sold separately). Thread the adaptor (B)
onto the 1-1/4 in. discharge. Hand tighten
the elbow and keep the discharge of the
elbow facing upward. Do not overtighten.
B
A
1

6
Lowes.com
2. Wrap the threads of a 1-1/4 in. male adaptor
(sold separately) with thread tape. Thread
the adaptor into the elbow (B).
3. Using PVC primer and cement (sold
separately), attach a section of 1-1/4 in. PVC
pipe (sold separately) to the male adaptor.
4. Using PVC primer and cement, attach the
other end of the 1-1/4 in. PVC pipe to
another 1-1/4 in. elbow (sold separately).
A
A
A
4
3
2
B
B
B

7
Lowes.com
5. Using PVC primer and cement, attach
another section of 1-1/4 in. PVC pipe
(sold separately) to the 1-1/4 in. elbow.
6. Using PVC primer and cement, attach
the other end of the PVC pipe to a
double union ball valve (sold
separately). Then attach another
section of 1-1/4 in. PVC pipe to the other
end of the valve.
The purpose of the double union ball
valve is to allow for quick and easy
replacement of pipes, and also to allow
control of the flow rate. Always test the
flow rate with the valve completely open,
then restrict the flow by closing the valve
if necessary. NEVER run the pump
against a fully closed valve.
7. For pond application:
Connect a flexible rubber hose (sold
separately) to the PVC pipe and tighten
the hose with a pipe clamp (sold
separately). Lift the handle of the pump
(A) and put it into the pond. Place and
secure the pump (A) on a solid base in
the pond. The pump (A) is ready for use.
Plug in the power cord. The pump (A) will
pump water out. Adjust the ball valve to
meet the desired water flow rate.
A
A
B
A
6
5
5
B
7a

8
Lowes.com
OPERATING INSTRUCTIONS
1. Make sure there is ample water in your application for the pump. It is recommended that there be
3,000-4,000 gallons in the area you are pumping from so the pump does not recycle the water too
quickly.
2. Make certain the water level covers the top of the pump. This pump is water-cooled, and for
continuous operation, water must cover the pump to prevent the motor from overheating.
3. Plug the pump into a 115-volt GFCI power outlet. The pump will start operating.
4. The motor is equipped with an automatically resetting thermal overload protector. If the motor gets
too hot, the overload protector will shut off the pump before it is damaged. When the motor has
cooled sufficiently, the overload protector will reset and the motor will restart.
NOTICE: If the overload protector stops the pump repeatedly, disconnect the power from the pump
and after the pump cools down, check to find the problem. Low voltage, a long extension cord, a
clogged impeller, a blocked screen, or water that is too hot can cause the motor to overheat.
5. If the pump is operating and suddenly no water comes out of the discharge hose, shut off the unit
immediately. The water level is probably very low or the pump is clogged.
6. If the flow rate is too high, adjust the double union ball valve. DO NOT restrict the intake screen.

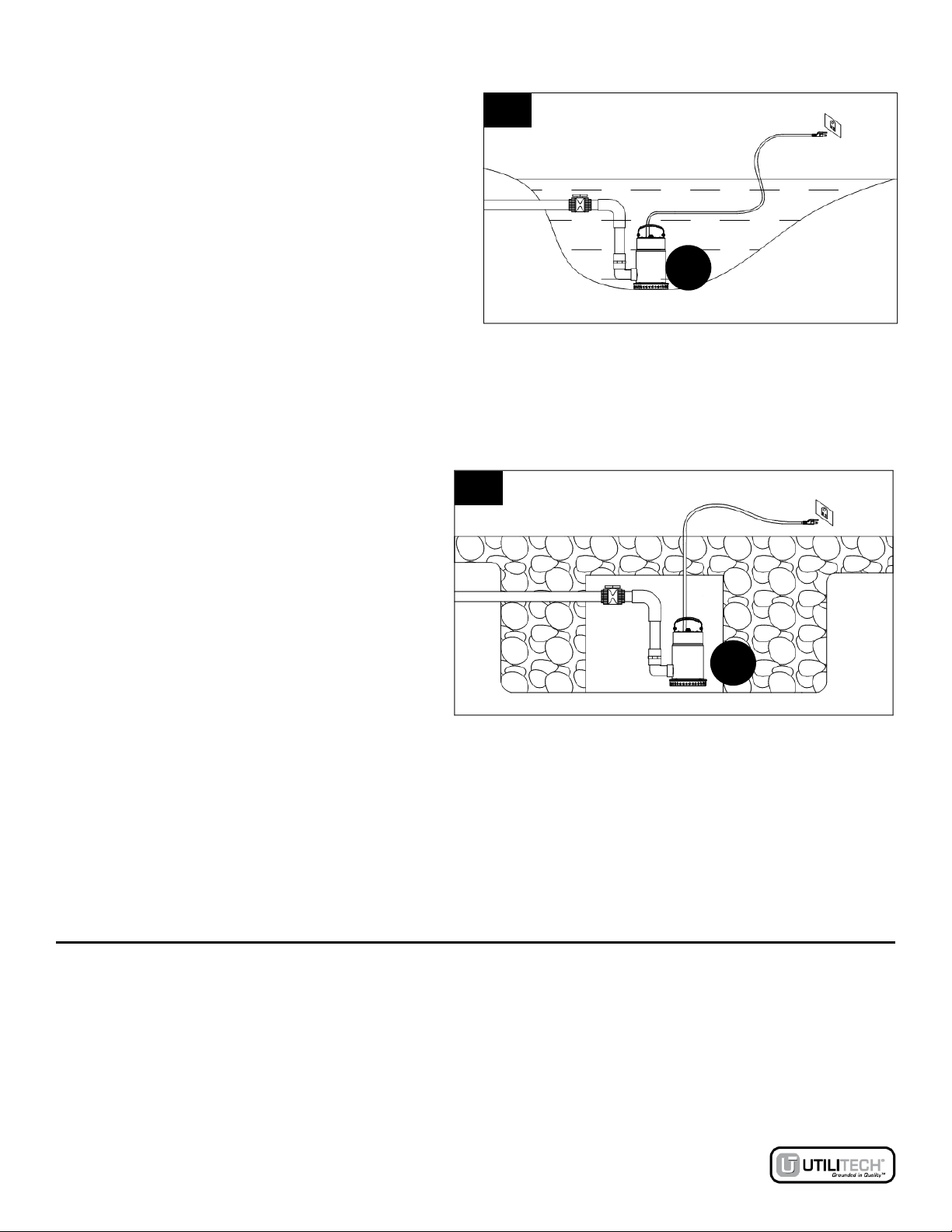

For pondless application:
Put the pump (A) inside a pump vault (not
included) and adjust the pump (A) location
to a flat surface.
Insert a flexible rubber hose (sold
separately) into the vault through the
discharge hole of the vault and connect the
hose to the PVC pipe and tighten the hose
with a pipe clamp (sold separately). Fill the
vault and area around the vault with water.
Plug in the power cord. The pump (A) will
pump water out. Adjust the ball valve to
meet the desired water flow rate. Cover the
vault.
Notice: During a cold winter, freezing
water might damage the pump. It is
strongly recommended that the pump be
removed during freezing conditions.
A
7b

9
Lowes.com
CARE AND MAINTENANCE
1. Periodically unplug the pump, making certain
your hands are dry and you are not standing in
water. When the power is disconnected,
inspect the screen box and remove all debris,
then plug the pump back into the grounded
(GFCI) outlet.
2. Take the pump out of freezing water in the
winter. Freezing water can damage the pump
and cause water leakage into the motor
housing and an electric shorting issue.
3. To clear a pump clogged with debris, first
UNPLUG THE PUMP from electrical power.
Unscrew the double union ball valve. Take out
the pump from the pond. Then, referring to Fig.
1, unscrew the screws (1), remove the screen
(6), then remove the guide vane (4), and
remove the nut (3). Use a flathead screwdriver
(not included) to hold the shaft (2), then turn
the impeller (3) counterclockwise to release
the impeller. Remove debris from around the
shaft and on and under the impeller. Then
reassemble the impeller, nut, guide vane, and
screen.
5
6
2
1
3
4

10
Lowes.com
TROUBLESHOOTING
If you have any questions regarding the product, please call customer service at 1-800-346-7611,
8 a.m. - 5 p.m., EST, Monday –Friday.
Note: Do not disassemble the motor housing. This pump has NO repairable internal parts, and
disassembling may cause a dangerous electrical wiring condition.
Problem
Possible Cause
Corrective Action
Pump does not
start or run
1. Blown fuse
2. Tripped breaker
3. Plug disconnected
4. Corroded plug
5. Thermal overload
6. Motor failed
1. Replace fuse
2. Reset breaker
3. Secure plug
4. Clean plug prongs
5. Unplug for 30 minutes, then plug in
6. Call 1-800-346-7611
Pump cannot
pump water out
1. Screen blocked
2. Hose kinked, bent sharply, or coiled
3. Hose diameter too small
4. Hose length too long
5. Impeller loose on shaft
6. Impeller broken
1. Clean screen
2. Straighten hose
3. Use larger diameter hose
4. Use shorter hose
5. Reassemble impeller (See Fig. 1 in
CARE AND MAINTENANCE)
6. Call 1-800-346-7611
WARRANTY
This product is warranted against manufacturing defects for a period of 12 months from the date of
purchase. Any misuse, abuse, or modification automatically voids this warranty. The distributor will
repair or replace the pump if, in its sole determination, the pump failed due to defects in materials or
workmanship.
WARRANTY EXCLUSIONS
1. Neither the distributor, nor the store that sold this pump, shall in any event be liable for any labor or
similar expenses incurred in removing or repairing this pump.
2. The distributor specifically disclaims any implied warranties of merchantability and fitness for a
particular purpose.
3. In no event shall the distributor be liable for consequential, incidental, or special damages resulting
from or related in any manner to any distributor components or accessories.
4. The distributor disclaims all liability for improper installation or improper use of this product.
Some states do not allow the exclusion or limitation of incidental or consequential damages.
The above limitations and exclusions may not apply to you. In addition to the rights given you
by this warranty, you may also have other rights which vary from state to state.
For warranty claims, DO NOT RETURN PUMP TO THE STORE!
Call our customer service department at: 1-800-346-7611, Monday - Friday, 8:00 a.m. - 5:00 p.m., EST.
Printed in China
Utilitech® is a registered trademark of LF, LLC. All Rights Reserved.

11
Lowes.com
ARTÍCULO #0435061
BOMBA SUMERGIBLE DE
ACERO INOXIDABLE
PARA CASCADA
MODELO #PPWF50
CONTENIDO DEL PAQUETE
Pieza
DescripciÓn
Cantidad
A
Bomba
1
B
Adaptador
1
ADJUNTE SU RECIBO AQUí
Número de serie______________________ Fecha de compra ________________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-346-7611, de lunes a viernes de 8 a.m.
a 5 p.m., hora estándar del Este.
Utilitech® es una marca registrada
de LF, LLC. Todos los derechos reservados.
A
B

12
Lowes.com
íNDICE
Especificaciones............................................................................................................................12
Fabricación ....................................................................................................................................12
Información de Seguridad..............................................................................................................13
Rendimiento...................................................................................................................................15
Preparación....................................................................................................................................15
Instrucciones de Instalación...........................................................................................................16
Instrucciones de Funcionamiento ..................................................................................................18
Cuidado y Mantenimiento ..............................................................................................................19
Solución de Problemas..................................................................................................................20
Garantía.........................................................................................................................................20
ESPECIFICACIONES
Suministro de electricidad necesario......................................................................115 V, 60 Hz
Rango de temperatura de agua.......................................................................Max. 25°C (77°F)
Se requiere circuito de derivación individual...............................................Mínimo 15 amperios
Conexión de descarga.......................................................................................31,8 mm MNPT
Motor ................Capacitor con división permanente, con protección contra sobrecarga térmica
Cable de alimentación.....................................................................SJTW, 16 AWG/3C, 9,14 m
FABRICACIÓN
Carcasa del motor ............................................................................................Acero inoxidable
Voluta (malla de entrada) .................................................................................Acero inoxidable
Impulsor............................................................................... Termoplástico reforzado con vidrio

13
Lowes.com
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto. Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio
al Cliente al 1-800-346-7611, de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADVERTENCIA
Esta bomba se debe monitorear con frecuencia (al menos una vez al mes, posiblemente con
más frecuencia si se usa en agua con gran cantidad de desechos). Si la bomba se obstruye
demasiado con desechos (hojas, palos, barro, etc.), el exceso de presión podría provocar
que el sello del motor se debilite y el agua podría entrar en contacto con el motor eléctrico.
Si no se usa un tomacorriente con interruptor de circuito de falla de puesta a tierra (GFCI,
por sus siglas en inglés) adecuado, podría ocurrir una descarga eléctrica. ¡NUNCA SE
PARE EN EL AGUA CON UNA BOMBA EN FUNCIONAMIENTO!
No bombee líquidos inflamables o explosivos como petróleo, gasolina, queroseno, etanol, etc. No
use en presencia de vapores inflamables o explosivos. El uso de la bomba con líquidos
inflamables o cerca de ellos puede causar una explosión o incendio y provocar lesiones
personales graves o la muerte y daños a la propiedad.
Siempre desconecte la bomba de su fuente de alimentación antes de inspeccionarla.
No se pare en agua cuando la bomba esté conectada.
No toque la carcasa de la bomba mientras está en funcionamiento, ya que la bomba puede estar
CALIENTE y puede causar quemaduras graves en la piel.
No desensamble la carcasa del motor. Esta bomba NO tiene piezas internas reemplazables y al
desensamblarla puede causar una fuga de aceite o peligrosos problemas de cableado eléctrico.
No levante la bomba por el cable de alimentación.
PRECAUCIÓN
Esta bomba para cascada está diseñada para uso continuo en aplicaciones de cascada. La
bomba tiene protección incorporada contra sobrecarga térmica y reinicio automático. La bomba
está equipada con un cable de alimentación con puesta a tierra de 3 clavijas. Los rodamientos
esféricos en los ejes del motor nunca necesitan lubricación. Solo bombee agua con esta bomba.
Esta bomba no está diseñada para funcionar como bomba de sumidero de instalación permanente.
Esta bomba no ha sido probada ni aprobada para su uso en piscinas o zonas marinas con agua
salada.
No bombee agua salada con esta bomba, ya que la dañará y anulará su garantía.
Esta bomba está fabricada de materiales de alta resistencia y resistencia a la corrosión. Brindará
servicio sin problemas durante muchos años si se instala, mantiene y usa adecuadamente. Sin
embargo, una alimentación eléctrica inadecuada a la bomba o un bloqueo de hielo, suciedad o
desechos puede causar una falla en la bomba y posiblemente cause daños adicionales por agua.
Para minimizar el potencial de daños por agua debido a una falla en la bomba, lea la sección de
este manual sobre problemas y soluciones comunes de la bomba, o llame 1-800-346-7611.

14
Lowes.com
Precauciones de seguridad adicionales
1. Conozca las aplicaciones, las limitaciones y los posibles riesgos de la bomba.
2. Asegúrese de que la fuente de alimentación eléctrica sea adecuada para los requisitos de la
bomba.
3. La bomba se diseñó solo para uso con agua limpia, fría y fresca. No la use para bombear líquidos
inflamables.
4. SIEMPRE desconecte la alimentación de la bomba y drene toda el agua del sistema antes de
realizar mantenimiento.
5. Asegure la bomba en una base sólida y mantenga la bomba vertical y sobre lodo y arena durante
el funcionamiento a fin de maximizar la eficiencia de la bomba y evitar obstrucciones y falla
prematura de la bomba.
6. Fije la manguera de descarga antes de arrancar la bomba. La torsión de la bomba puede causar
que una manguera suelta se mueva con violencia y es posible que cause lesiones personales o
daños a la propiedad.
7. Antes de usar la bomba, verifique que la manguera no tenga orificios o desgaste excesivo que
pueda causar fugas, y asegúrese de que la manguera no esté torcida ni tenga ángulos cerrados.
Una manguera recta permite que la bomba mueva la mayor cantidad de agua rápidamente.
8. Verifique que todas las conexiones estén apretadas para minimizar las fugas.
9. Conecte la bomba DIRECTAMENTE a un tomacorriente con interruptor de circuito de falla de
puesta a tierra (GFCI, por sus siglas en inglés).
10. Es posible que las extensiones eléctricas no proporcionen el voltaje suficiente al motor de la
bomba. Las extensiones eléctricas presentan un riesgo para la seguridad y la vida si se daña el
aislamiento o si los extremos de la conexión caen al agua.
11. Asegúrese de que el circuito eléctrico hacia la bomba esté protegido por un fusible de 15 amperios
o más, o un interruptor de circuito.
12. Nunca deje que la bomba funcione sin agua suficiente, ya que dañará el sello y sobrecalentará la
bomba.
13. Esta unidad es una bomba enfriada por agua y libre de aceite. No deje que el nivel de agua en la
fuente de agua descienda por debajo de la parte superior del cuerpo de la bomba.
14. Inspeccione periódicamente la bomba y los componentes del sistema para asegurarse de que las
entradas de la bomba estén libres de arena, lodo y desechos. DESCONECTE LA BOMBA DEL
SUMINISTRO DE ELECTRICIDAD ANTES DE INSPECCIONARLA.
15. Use gafas de seguridad en todo momento cuando trabaje con bombas.
16. Respete todos los códigos eléctricos y de seguridad, especialmente el Código nacional de
electricidad (NEC, por sus siglas en inglés) y, en el lugar de trabajo, la Administración de Salud y
Seguridad Ocupacional (OSHA, por sus siglas en inglés).
17. Esta unidad está diseñada sólo para usarse en un servicio de 115 voltios (de fase única), 60 Hz, y
está equipada con un cable conductor aprobado y un enchufe con puesta a tierra de 3 clavijas. NO
RETIRE LA CLAVIJA DE PUESTA A TIERRA BAJO NINGUNA CIRCUNSTANCIA. Se debe
insertar directamente el enchufe de 3 clavijas en un tomacorriente instalado adecuadamente, con
la debida puesta a tierra y de 3 clavijas. No use la bomba con un tomacorriente de pared de 2
clavijas. Reemplace el tomacorriente de 2 clavijas con un tomacorriente de 3 clavijas con puesta a
tierra (un tomacorriente GFCI) instalado en conformidad con el Código nacional de electricidad y
los códigos y las ordenanzas locales. Todo el cableado debe realizarlo un electricista calificado.

15
Lowes.com
18. Proteja el cable eléctrico de objetos afilados, superficies calientes, aceite y sustancias químicas.
Evite torcer el cable. No utilice cables dañados o desgastados.
RENDIMIENTO
Modelo
HP
LPM de agua a un total de metros de cabeza
Elevación máxima
3 m
4,6 m
6,1 m
7,5 m
7,9 m
PPWF50
1/2
163
125
64
7,6
0
A medida que el diámetro interior es mayor y el largo de la manguera es menor, se pierde menos
carga de fricción (o el caudal es mayor). Si la manguera se instala de manera ascendente o es
demasiado larga, se recomienda usar una manguera de mayor diámetro o una tubería.
PREPARACIóN
ADVERTENCIA: Siempre use la manija para levantar la bomba. Nunca use el cable de
alimentación para levantar la bomba. Para evitar quemaduras en la piel, desenchufe la bomba y
espere que se enfríe luego de su uso prolongado.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete. No intente ensamblar el producto si falta alguna pieza o
si estas están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener
piezas de repuesto.
Tiempo estimado de ensamblaje (instalación nueva): 30 minutos
Materiales necesarios para el ensamblaje (no se incluyen): Codos de PVC de 1-1/4 pulg (o más
grandes), tuberías, adaptadores hembra, manguera de goma, válvula de bola de unión doble, cinta
para roscas, pintura base para PVC y cemento para PVC.
Herramientas necesarias (no se incluyen): Llave inglesa, destornillador Phillips
La bomba debe estar apoyada sobre una base nivelada y sólida.
No suspenda la bomba de la manguera de descarga o el cable de alimentación.
Mantenga limpia la malla de entrada de la bomba.
No instale la bomba directamente sobre arena o tierra.

16
Lowes.com
INSTRUCCIONES DE INSTALACIÓN
NOTA: El tamaño estándar de los conectores y las mangueras que se deben usar con esta bomba es
de 1-1/4 pulg. Sin embargo, al usar adaptadores se pueden usar conectores y mangueras más
grandes, lo que puede aumentar el caudal de flujo.
1. Envuelva las roscas de la descarga de
1-1/4 pulg en la bomba (A) con la cinta
para roscas (se vende por separado).
Enrosque un adaptador (B) a la descarga
de 1-1/4 pulg. Apriete el codo con la
mano y mantenga la descarga del codo
mirando hacia arriba. No apriete
demasiado.
2. Envuelva las roscas de un adaptador
macho de 1-1/4 pulg (se vende por
separado) con cinta para roscas.
Enrosque el adaptador en el codo (B).
3. Usando pintura base y cemento para
PVC (se venden por separado), fije una
sección de un tubo de PVC de 1-1/4 pulg
(se vende por separado) al adaptador
macho.
B
A
A
A
1
3
2
B
B

17
Lowes.com
4. Usando pintura base y cemento para
PVC, fije el otro extremo del tubo de PVC
de 1-1/4 pulg a otro codo de 1-1/4 pulg
(se vende por separado).
5. Usando pintura base y cemento para
PVC, fije otra sección del tubo de PVC de
1-1/4 pulg (se vende por separado) al
codo de 1-1/4 pulg.
6. Usando pintura base y cemento para
PVC, fije otra sección del tubo de PVC
de 1-1/4 pulg (se vende por separado) al
codo de 1-1/4 pulg. Usando pintura base
y cemento para PVC, fije otra sección del
tubo de PVC (se vende por separado) al
otro extremo de la válvula de bola de
unión doble.
Regule la válvula para que cumpla con la
demanda de flujo de agua.
A
A
A
B
6
5
5
4
B
B

18
Lowes.com
INSTRUCCIONES DE FUNCIONAMIENTO
1. Asegúrese de que haya abundante agua en la aplicación para la bomba.
2. Cerciórese de que el nivel de agua cubra la parte superior de la bomba. Esta bomba se enfría con
agua, y para un funcionamiento continuo, el agua debe cubrir la bomba para evitar que el motor se
sobrecaliente.
3. Enchufe la bomba en un tomacorriente GFCI de 115 voltios. La bomba comenzará a funcionar.
4. El motor está equipado con un protector de sobrecarga térmica con restablecimiento automático.
Si el motor se calienta demasiado, el protector de sobrecarga apaga la bomba antes de que
PVC y apriete la manguera con una abrazadera para tubería (se vende por separado). Llene la
bóveda y el área alrededor de esta con agua. Enchufe el cable de alimentación. La bomba (A)
bombeará agua hacia afuera. Regule la válvula de bola para que cumpla con el caudal flujo de
agua deseado. Cubra la bóveda.
Aviso: En un invierno frío, el agua congelada podría dañar la bomba. Se recomienda
encarecidamente retirar la bomba durante condiciones climáticas de frío extremo.
Para aplicación sin estanque:
Coloque la bomba (A) dentro de la bóveda
de la bomba (no se incluye) y ajuste la
ubicación de la bomba (A) en una
superficie plana.
Inserte una manguera de goma flexible (se
vende por separado) dentro de la bóveda a
través del agujero de descarga de la
bóveda y conecte la manguera al tubo de
7. Para aplicación en estanque:
Conecte una manguera de goma flexible (se
vende por separado) al tubo de PVC yapriete
la manguera con una abrazadera para
tubería (se vende por separado). Levante el
mango de la cubierta de la malla (B) y
colóquela dentro del estanque. Coloque y
asegure la cubierta de la malla (B) sobre una
base sólida en el estanque. La bomba (A)
está lista para su uso. Enchufe el cable de
alimentación. La bomba (A) bombeará agua
hacia afuera. Regule la válvula de bola para
que cumpla con el flujo de agua deseado.
A
7a
A
7b

19
Lowes.com
resulte dañada. Cuando el motor se ha enfriado lo suficiente, el protector de sobrecarga se
restablece y el motor se inicia nuevamente.
AVISO: Si el protector de sobrecarga detiene repetidamente la bomba, desconecte la alimentación
de la bomba y, luego de que esta se haya enfriado, revise para encontrar el problema. Bajo voltaje,
una extensión eléctrica larga, un impulsor bloqueado, una malla bloqueada por desechos o agua
demasiado caliente pueden causar que el motor se sobrecaliente.
5. Si la bomba está funcionando y repentinamente deja de salir agua de la manguera de descarga,
apague la unidad de inmediato. Es probable que el nivel de agua sea muy bajo o que la malla esté
bloqueada.
6. Si el caudal de agua es demasiado alto, regule la válvula de bola de unión doble. NO restrinja la
malla de entrada.
CUIDADO Y MANTENIMIENTO
1. Desenchufe periódicamente la bomba,
asegurándose de tener las manos secas y sin
pararse en el agua. Al desconectar la
alimentación, inspeccione la caja de la malla y
retire todos los desechos, luego vuelva a
enchufar la bomba al tomacorriente con
puesta a tierra (GFCI).
2. En el invierno, retire la bomba del agua
congelada. El agua congelada puede dañar la
bomba y provocar filtraciones de agua dentro
de la carcasa del motor y problemas de
cortocircuito.
3. Para destapar una bomba obstruida con
desechos, primero, DESENCHUFE LA
BOMBA de la alimentación eléctrica.
Desenrosque la válvula de bola de unión
doble. Retire la bomba de la bóveda o la caja
de la malla. Luego, consultando la Fig. 1.,
desatornille los tornillos (1), retire la malla (6),
luego los tornillos (4) y retire la placa de
succión (3). Utilice un destornillador de cabeza
plana para sujetar el eje (1), luego gire el
impulsor (2) en dirección contraria a las
manecillas del reloj para liberarlo. Retire los
desperdicios alrededor del eje y sobre y bajo el
impulsor. Luego vuelva a ensamblar el impulsor,
la placa de succión y la malla.
5
6
2
1
3
4

20
Lowes.com
Impreso en China
Utilitech® es una marca registrada de LF, LLC. Todos los derechos reservados.
SOLUCIÓN DE PROBLEMAS
Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al
1-800-346-7611, de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este, de lunes a viernes.
AVISO: No desensamble la carcasa del motor. Esta bomba NO tiene piezas internas reemplazables y al
desensamblarla puede causar una fuga de aceite o peligrosas condiciones de cableado eléctrico.
Problema
Causa posible
Acción correctiva
La bomba
no
enciende
ni
funciona.
1. El fusible está fundido
2. El interruptor de circuitos está desconectado
3. El enchufe está desconectado
4. Hay una sobrecarga térmica
5. El enchufe está corroído
6. Hay una falla en el motor
1. Cambie el fusible
2. Restablezca el interruptor
3. Fije el enchufe
4. Desenchufe la bomba durante 30 minutos,
luego enchúfela
5. Limpie las clavijas del enchufe
6. Llame al 1-800-346-7611
La bomba
no
bombea
agua hacia
fuera.
1. La malla está obstruida
2. La manguera está torcida, doblada
agudamente o enroscada
3. El diámetro de la manguera es demasiado
pequeño
4. La manguera es demasiado larga
5. El impulsor tiene el eje suelto
6. El impulsor está roto
1. Limpie la malla
2. Enderece la manguera
3. Use una manguera de mayor diámetro
4. Use una manguera más corta
5. Vuelva a ensamblar el impulsor (Consulte
la fig. 1. en CUIDADO Y
MANTENIMIENTO)
6. Llame al 1-800-346-7611
GARANTÍA
Este producto está garantizado contra defectos de fabricación por un período de 12 meses a partir de la fecha
de compra. Cualquier tipo de uso inadecuado, abuso o modificación anulan automáticamente esta garantía. El
distribuidor reparará o reemplazará la bomba si, a su completa discreción, determina que la bomba falló debido
a defectos en el material o en la mano de obra.
EXCLUSIONES DE LA GARANTÍA
1. Ni el distribuidor ni la tienda en que adquirió esta bomba serán responsables por los gastos de mano de obra
u otros similares en los que se incurran durante el retiro o la reparación de la bomba.
2. El distribuidor rechaza específicamente toda garantía implícita de comerciabilidad e idoneidad para un fin en
particular.
3. Bajo ninguna circunstancia el distribuidor se responsabilizará de los daños resultantes, incidentales o
especiales que deriven de los componentes o accesorios del distribuidor.
4. El distribuidor renuncia a toda responsabilidad relacionada con la instalación inapropiada o uso
inadecuado de este producto.
Algunos estados no permiten la exclusión o limitación de daños accidentales o resultantes, por lo que
es posible que las exclusiones y las limitaciones anteriores no se apliquen en su caso. Además de los
derechos que le otorga esta garantía, podría tener también otros derechos que pueden variar según el
estado.
Para reclamos de garantía, NO DEVUELVA LA BOMBA A LA TIENDA.
Llame a nuestro Departamento de Servicio al Cliente al: 1-800-346-7611, de lunes a viernes de 8:00 a.m. a
5:00 p.m., hora estándar del Este.
