Valor LX Series User manual

Model 2100PKN 2100PKP 2200KN
2200LNK
2200RKN
2200KP
2200LKP
2200RKP
Gas Natural Propane Natural Propane
Altitude (Ft.) 0-4,500 feet
Input Maximum (Btu/h) 25,000 25,000 36,000 36,000
Input Minimum (Btu/h) 14,000 14,000 19,000 21,000
Manifold Pressure (in w.c.) 3.5” 10” 4.0” 9.5”
Minimum Supply Pressure (in w.c.) 5” 11” 5” 11”
Maximum Supply Pressure (in w.c.) 10” 14” 10” 14”
Main Burner Injector Marking DMS#42 DMS#53 DMS#32 DMS#49
Pilot Injector Marking 51 30 51 30
Min. Rate By-Pass Screw 185 125 220 160
General notes regarding conversion
We recommend that the gas conversion be done before the appliance is inserted in final position into the cavity,
although it may be done after. The gas must be connected in order to set the manifold pressure.
WARNING
This conversion kit shall be installed by
a qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fire, explosion
or production of carbon monoxide may
result causing property damage, personal
injury or loss of life. The qualified service
agency is responsible for the proper
installation of this kit. The installation
is not proper and complete until the
operation of the converted appliance is
checked as specified in the manufacturer’s
instructions supplied with the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.
LX1 (2100NGK / 2100PGK)
LX2 (2200XNGK / 2200XPGK)
Gas Conversion Kits
INSTALLATION INSTRUCTIONS
LX Series
Use with Valor 2100PKN/PKP, 2200KN/KP, 2200LKN/LKP, and 2200RKN/RKP heaters ONLY
4007021-02
This appliance is certified for use from 0–4,500 feet. For
altitudes above 4,500 feet, see local codes.
Kit Contents
• 1 Pilot injector
• 1 Main burner injector
• 1 Set of conversion labels
• 1 bypass screw
Tools Required
• Wrenches, to disconnect gas line
• Small (jewelers size) flat blade screwdriver, to set pres-
sure
• Small flat blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove by-pass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot injec-
tor
• Manometer, to set manifold pressure at the valve
• Appliance’s installation manual
Specifications
© Copyright Miles Industries Ltd., 2019

Prepare the appliance
1. Remove the barrier, sill, and front window—see ap-
pliance’s Installation Manual.
2. Turn offthe gas at the shut offvalve.
3. Remove the access plate on the front panel of the
appliance (6 screws).
4. Remove both media trays, front and rear (2
screws each for LX1, 3 screws each for LX2).

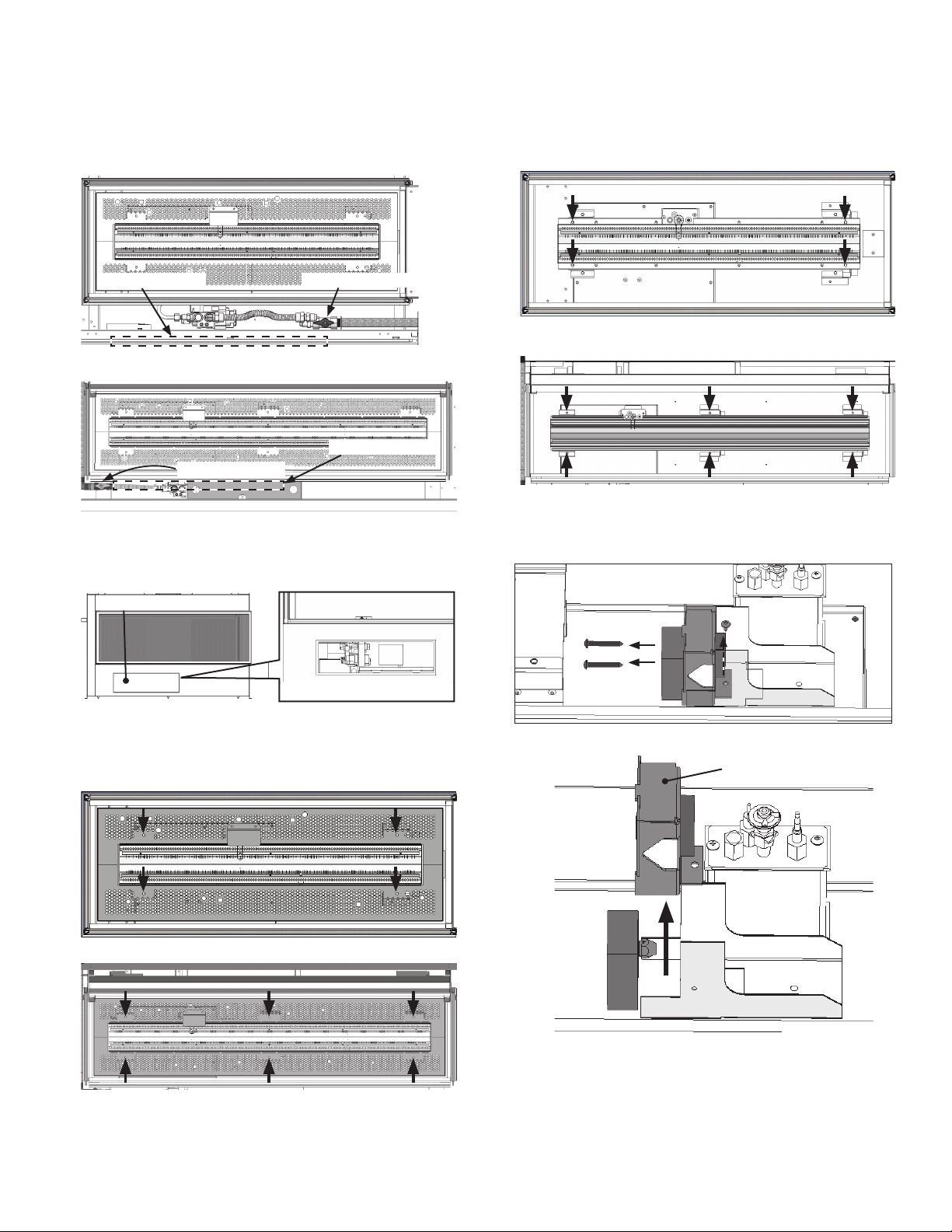

Gas shut-offvalve
LX2 - Top view
LX1 - Top view
Gas shut-offvalveAccess panel
Access panel
Access panel removed (LX2)
LX1 - Top view
LX2 - Top view
5. Remove the burner (4 screws on LX1, 6 screws on
LX2).
Very carefully slide to the right and lift the burner
off. Be careful not to damage the pilot head.
Replace the main injector
1. Remove the air shutter (3 screws).
LX1 - Top view
LX2 - Top view
Air shutter
Access panel
2

2. Remove the injector.
3. Verify that you use the correct injector before you
install it—see Specifications table on page 1. Install
the injector corresponding to the gas type to be
used.
4. Reinstall the air shutter (3 screws).

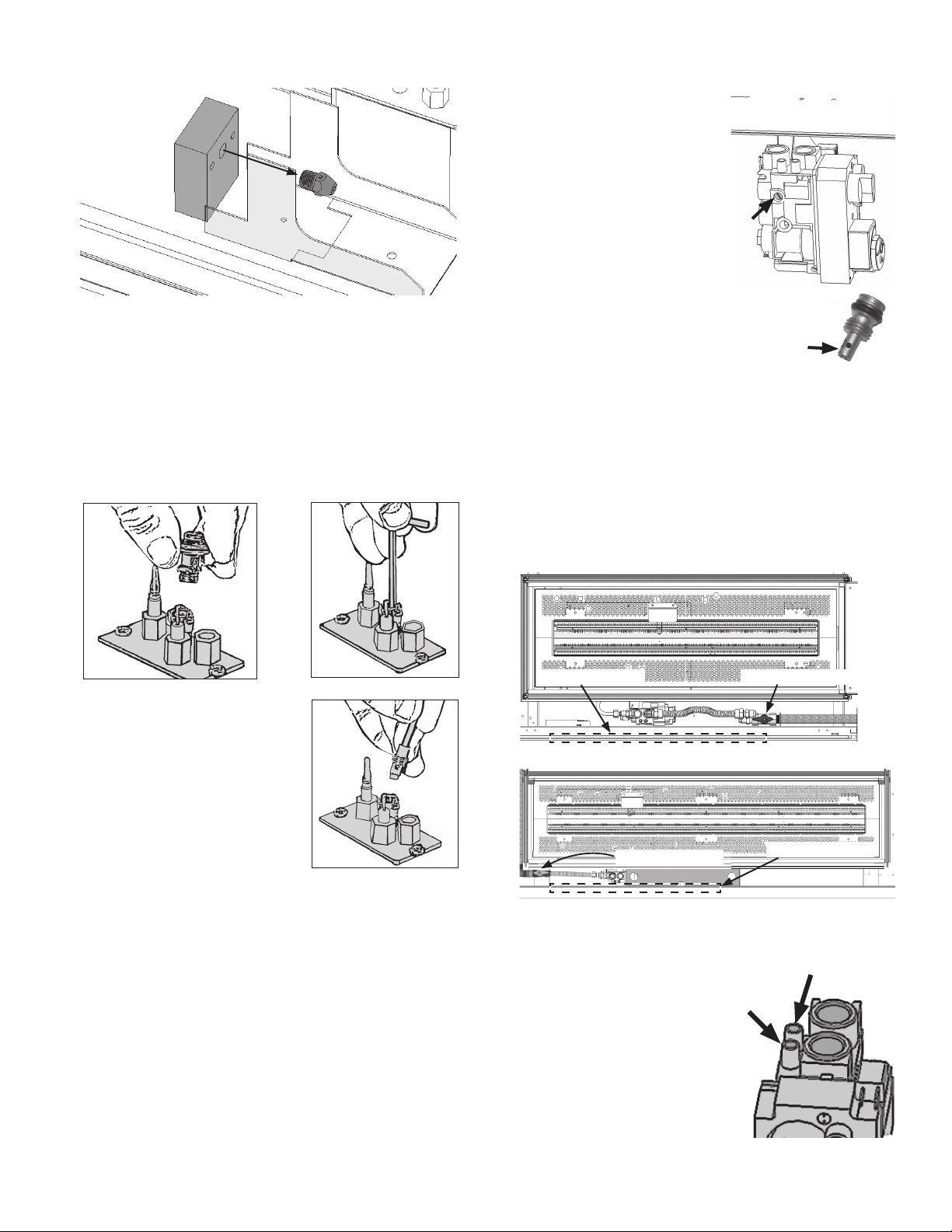

Convert the pilot injector
1. Remove the pilot hood by pulling it upwards.
2. Unscrew the pilot injector us-
ing an Allen key. Discard the
pilot injector. Replace with the
appropriate pilot injector—see
Specifications table on page 1.
Screw the new injector into
assembly and tighten.
3. Refit the pilot head by push-
ing down on it. Ensure that it
snaps into position with the
correct orientation (there is a
keyed slot).
Remove and replace the minimum rate
bypass screw
You can access the bypass
screw on the valve through the
access hatch in the front panel
of the appliance.
Remove and replace the mini-
mum rate bypass screw from
the valve with the appropriately
labelled bypass screw—see
Specifications table on page 1.
The screw has a rubber O-ring
holding it into the valve body
and may require prying out or
removing the screw with needle
nose pliers.
Reinstall the burner and media trays
1. Reinstall the burner (LX1, 4 screws; LX2, 6 screws).
2. Reinstall the media trays (LX1, 4 screws; LX2, 6
screws).
Set and check the manifold pressure
1. Turn on the gas at the shut offvalve.
2. Fit a manometer to the
manifold pressure test
tap on the valve—see
diagram at right.
3. Light the appliance and
turn the control to full
input.
minimum rate bypass
screw location
Bypass
screw
marking
LX1 - Top view
Gas shut-offvalveAccess panel
Gas shut-offvalve
LX2 - Top view
Access panel
Valve
Inlet
Pressure
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
Manifold
Pressure
Test Tap
3

4. Adjust the pressure adjustment screw using a small
jeweller’s size flat blade screwdriver—as shown
below—while the appliance is running at full input
to produce the manifold pressure, as per
Specifications table on page 1.
5. Check all the fittings for leaks.
6. Turn offthe appliance, remove the manometer and
tighten the test tapping screw.
Adjust the air shutter
The air shutter lever is located in front of the firebox
behind the appliance front panel.
1. Tabs beside the lever must be repositioned accord-
ing to the gas used. With a screwdriver blade, bend
the tab pushing up or down according to the gas
used, as indicated below (these diagrams show the
aeration adjust in the fully closed position).

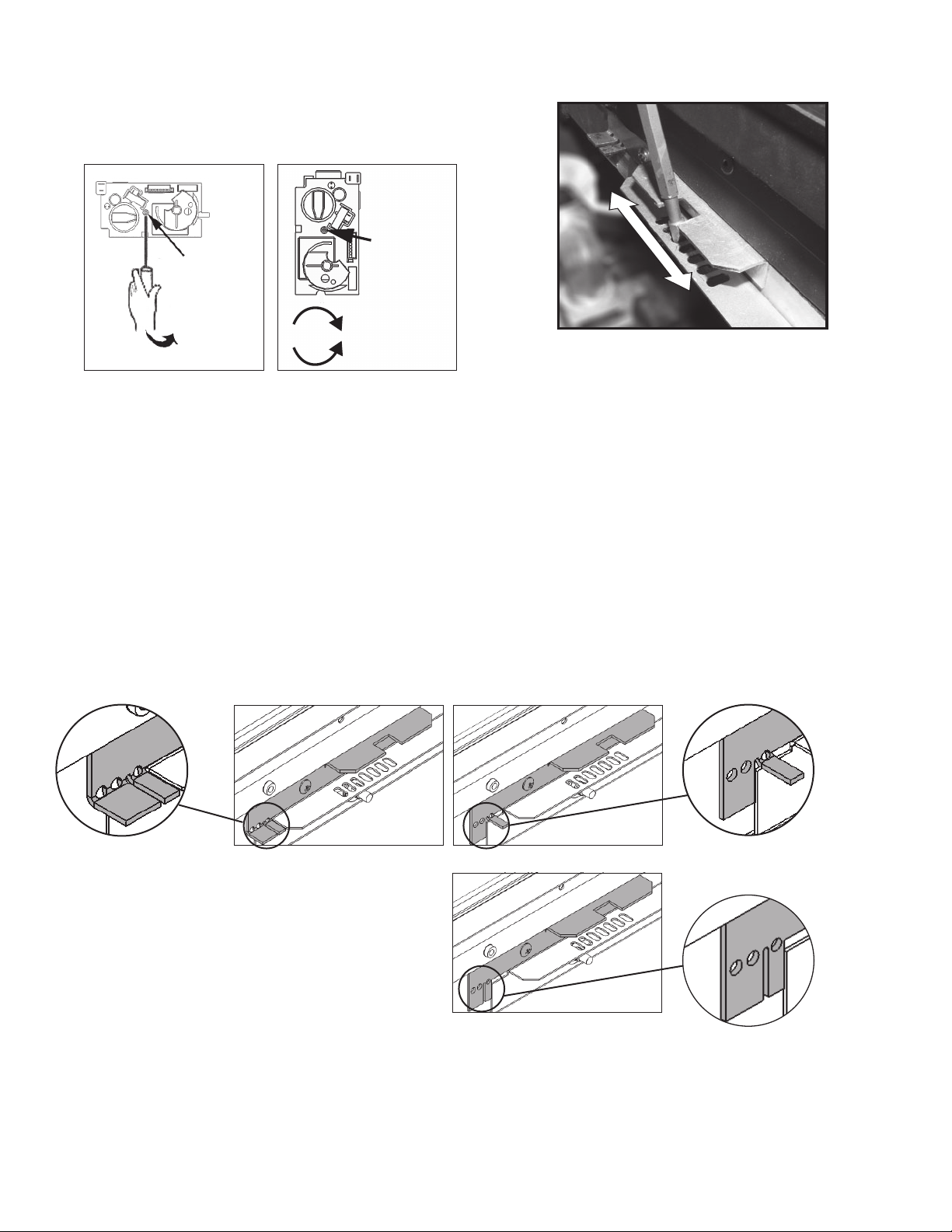

Front Face of Control Valve
Pry o
Plastic Cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure
2. Adjust the shutter using a screwdriver as a lever to
slide the shutter left or right.
Complete the installation of the fireplace
Complete the installation of the fireplace following the
guidelines of the installation instructions supplied with
the appliance.
Fit the conversion labels
1. Fit the conversion label with new specifications
over the corresponding specifications on the data
plate located at under the short window on the card
marked Lighting/Operation Instructions.
2. Fit the label “This appliance was converted on... by...”
near the data label fitted in 1.
3. Fit the label “This control has been converted...” on the
side of the appliance near the valve.
Closed
Closed
Open
Open
Set air shutter
Set air shutter
with a screwdriver
with a screwdriver
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
LX1 and LX2 natural gas:
both tabs up
LX1 propane gas:
small tab up
LX2 propane gas:
both tabs down
4

© Droits d’auteur, Miles Industries Ltd., 2019 5
Modèles 2100PKN 2100PKP 2200KN
2200LNK
2200RKN
2200KP
2200LKP
2200RKP
Gaz naturel propane naturel propane
Altitude (pieds) 0-4 500 pieds
Apport maximal (Btu/hre) 25 000 25 000 36 000 36 000
Apport minimal (Btu/hre) 14 000 14 000 19 000 21 000
Pression d’admission (en c.e.) 3,5” 10” 4,0” 9,5”
Pression d’alimentation min. (en c.e.) 5” 11” 5” 11”
Pession d’alimentation max. (en c.e.) 10” 14” 10” 14”
Injecteur brûleur principal DMS#42 DMS#53 DMS#32 DMS#49
Injecteur de veilleuse 51 30 51 30
Vis d’indice minimum 185 125 220 160
À propos de la conversion
Nous recommandons d’effectuer la conversion de gaz avant d’insérer le foyer dans sa position finale dans la cavité,
quoique la conversion puisse faite après. Le gaz doit être branché pour régler la pression d’admission.
AVERTISSEMENT
Ce kit de conversion doit être installé
par une agence de service qualifiée selon
les directives du fabricant et tous les
codes et règlements applicables dans la
juridiction de l’installation. Dans les cas ou
les directives de ce guide ne seraient pas
suivies à la lettre, un feu, une explosion
ou la production de monoxide de carbone
pourraient se produire et causer des
dommages matériels, des blessures ou la
mort. L’agence de service qualifiée pour
effectuer cette installation est responsible
de l’installation appropriée de ce kit.
L’installation n’est complète que lorsque
l’opération de l’appareil converti a été
vérifiée tel qu’indiqué par les directives du
fabricant fournies avec ce kit.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
LX1 (2100NGK / 2100PGK)
LX2 (2200XNGK / 2200XPGK)
Trousses de
conversion de gaz
DIRECTIVES D’INSTALLATION
Série LX
Pour les foyers Valor 2100PKN/PKP, 2200KN/KP, 2200LKN/LKP et 2200RKN/RKP SEULEMENT
Cet appareil est certifié pour utilisation de 0 à 4 500 pieds.
Pour altitudes supérieures à 4 500 pieds, consultez la
règlementation locale.
Contenu de la trousse
• 1 Injecteur de veilleuse
• 1 Injecteur coude pour brûleur
• 1 Ensemble d’étiquettes de conversion
• 1 Vis d’indice minimum
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Pince à bec effilé, pour enlever la vis d’indice
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission
• Guide d’installation du foyer
Indices signalétiques

Préparez l’appareil
1. Enlevez le pare-étincelles, le seuil de fenêtre et la
fenêtre du côté du panneau d’accès—voir Guide
d’installation du foyer.
2. Coupez l’alimentation de gaz utilisant le robinet
d’arrêt derrière le panneau d’accès.
3. Enlevez le panneau d’accès (6 vis).
4. Enlevez les deux parties du plateau du lit de
combustion (LX1 : 4 vis; LX2 : 6 vis)..

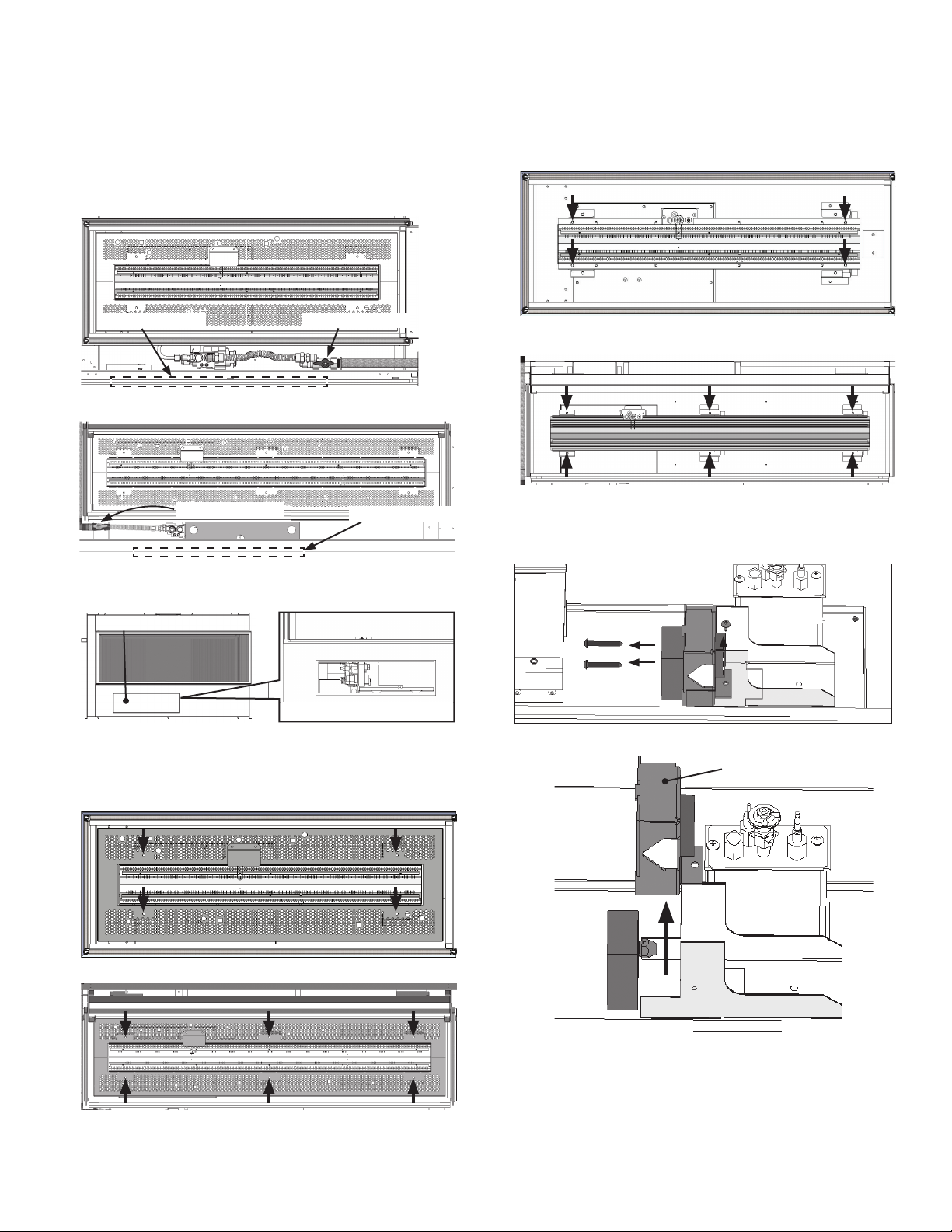

Panneau d’accès
Panneau d’accès enlevé
LX1 - Vu du haut
LX2 - Vu du haut
5. Enlevez le brûleur (LX1 : 4 vis; LX2 : 6 vis).
Avec précautions, tirez le brûleur vers la droite puis
soulevez-le. Faites attention de ne pas endomma-
ger le capuchon de la veilleuse.
Remplacez l’injecteur du brûleur
1. Enlevez l’obturateur d’air (3 vis).
LX1 - Vu du haut
LX2 - Vu du haut
Obturateur
LX1 - Vu du haut
Robinet d’arrêtPanneau d’accès
Robinet d’arrêt
LX2 - Vu du haut
Panneau d’accès
6

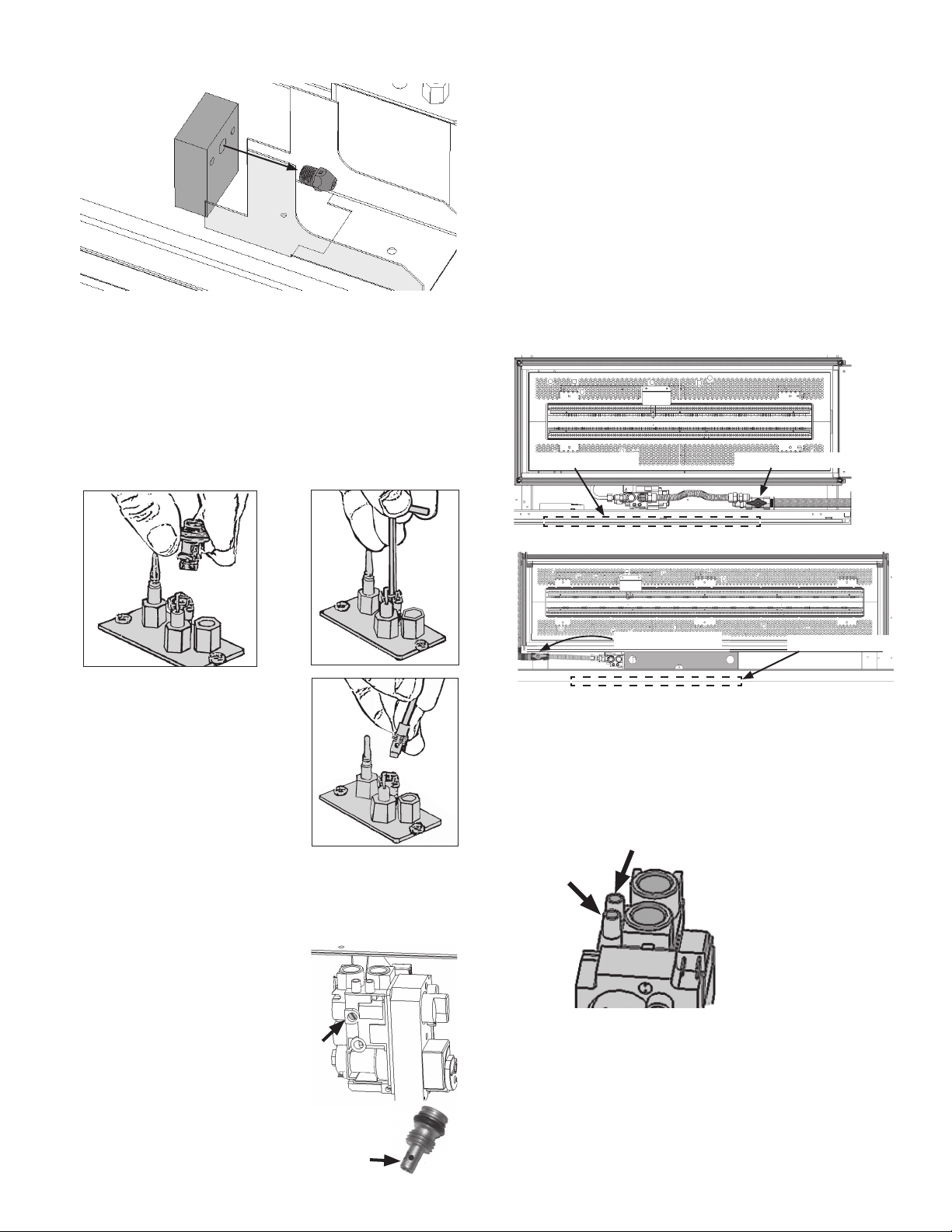

Location de la vis
d’indice minimum
Node vis
d’indice
minmum
2. Enlevez l’injecteur.
3. Assurez-vous d’avoir le bon injecteur avant de
l’installer sur le module—voir le tableau Indices sig-
nalétiques à la page 5 Installez l’injecteur correspon-
dant au type de gaz utilisé.
4. Réinstallez l’obturateur d’air (3 vis).
Remplacez l’injecteur de veilleuse
1. Enlevez le capuchon de la veilleuse en tirant vers le
haut..
2. Enlevez l’injecteur de la veil-
leuse avec une clé Allen.
Remplacez-le avec l’injecteur
approprié—voir le tableau
Indices siglalétiques à la page 5.
Installez le nouvel injecteur et
serrez-le.
3. Réinstallez le capuchon de
veilleuse en poussant dessus. Assurez-vous qu’il
s’enclenche correctement (en alignant la fente du
capuchon à la clé de la base).
Remplacez la vis d’indice
minimum
Accédez à la vis d’indice sur la sou-
pape à travers le trou sur la paroi
avant du foyer si la finition du mur
n’est pas posée. Si elle est posée,
vous devez enlever la plaque du
brûleur pour y avoir accès.
Enlevez la vis d’indice minimum
de la soupape et remplacez-la par
la vis appropriée—voir le tableau
Indices signalétiques à la page 5. La vis est maintenue en
place par un joint torique de caoutchouc. Il peut être
nécessaire de devoir forcer le joint hors de sa position
ou d’enlever la vis avec des pinces à bec effilé.
Réinstallez le brûleur et les plateaux du lit
d’alimentation
1. Réinstallez le brûleur (LX1, 4 vis; LX2, 6 vis).
2. Réinstallez les plateaux du lit de combustion
(LX1, 4 vis; LX2, 6 vis).
Réglez et vérifiez la pression d’admission
1. Rétablissez l’alimentation de gaz à l’appareil à l’aide
du robinet d’arrêt.
2. Fixez un manomètre à la connexion de vérifica-
tion de pression d’admission sur la soupape—voir
l’image ci-dessous.
3. Allumez l’appareil et tournez le contrôle pour apport
maximal.
LX1 - Vu du haut
Robinet d’arrêtPanneau d’accès
Robinet d’arrêt
LX2 - Vu du haut
Panneau d’accès
Vérification de la
pression d’admission
Pression
d’admission
Dévissez pour vérifier
(resserrez après)
Vérification de pression
7

Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
4. Réglez la vis d’ajustement de pression sur la sou-
pape à l’aide d’un petit tournevis à lame—tel
qu’indiqué ci-dessous—alors que l’appareil fonc-
tionne à plein régime pour produire la pression
d’admission indiquée au tableau Indices signalétiques
à la page 5.
5. Vérifiez tous les raccords pour voir s’il y a des fuites.
6. Éteignez l’appareil, enlevez le manomètre et re-
serrez la vis de vérification de pression.
Réglez l’obturateur d’air
Le levier de réglage de l’obturateur d’air est situé devant
la boîte de foyer derrière la paroi avant du foyer.
1. Deux onglets à gauche du levier doivent être placés
dans la position appropriée. Avec la lame d’un toun-
evis, pliez l’onglet indiqué vers le bas ou soulevez-la
selon le type de gaz utilisé.
2. Réglez l’obturateur utilisant un tounevis pour bouger
le levier vers la droite ou la gauche.
Complétez l’installation du foyer
Complétez l’installation du foyer selon les directives
du Guide d’installation fourni avec le foyer.
Apposez les étiquettes de conversion
1. Fixez l’étiquette de conversion avec les nouveaux
indices signalétiques à l’endroit correspondant sur
la plaque d’identification située sous la fenêtre du
bout, sur une plaque intitulée Directives d’allumage et
d’opération.
2. Fixez l’étiquette “Cet appareil a été converti le... par...”
près de la plaque d’identification.
3. Fixez l’étiquette “Cette commande a été convertie...”
près de la soupape à gauche dans l’appareil.
LX1 et LX2 gaz naturel :
2 onglets levés
LX1 gaz propane :
petit onglet levé
LX2 gaz propane :
2 onglets baissés
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
Set air shutter
with a screwdriver
Fermé
Ouvert
8
