Valor Portrait Cast Arch Fronts 539 Series User manual

1
4001125-17
(539AFBv2, 539AFPv2, 549AFBv2, 549AFPv2, 550CPAv2)
©2020, Miles Industries Ltd.
Overview
The 539 and 550 Cast Arch Fronts are supplied with all
the parts necessary for zero clearance installation of
the 530IN/IP appliances into combustible type framing
without need for additional zero clearance parts.
The 539 and 550 Cast Arch Fronts may be used for insert
applications by discarding the unnessary zero clearance
components.
The 549 Cast Arch Fronts are supplied for insert
applications only and do not include components for
zero clearance applications.
Note : There are two versions of the 530 heater:
• 530IN/IP, for zero clearance applications;
• 530INI/IPI, for insert applications ONLY.
The zero clearance version 530IN/IP may also
be installed in insert applications by using a vent
adapter.
The insert version 530INI/IPI however, may not
be used for zero clearance applications.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
Cast Arch Fronts 539, 549 & 550 Series
Approved for use with Valor heater models 530 and 530 insert ONLY
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL

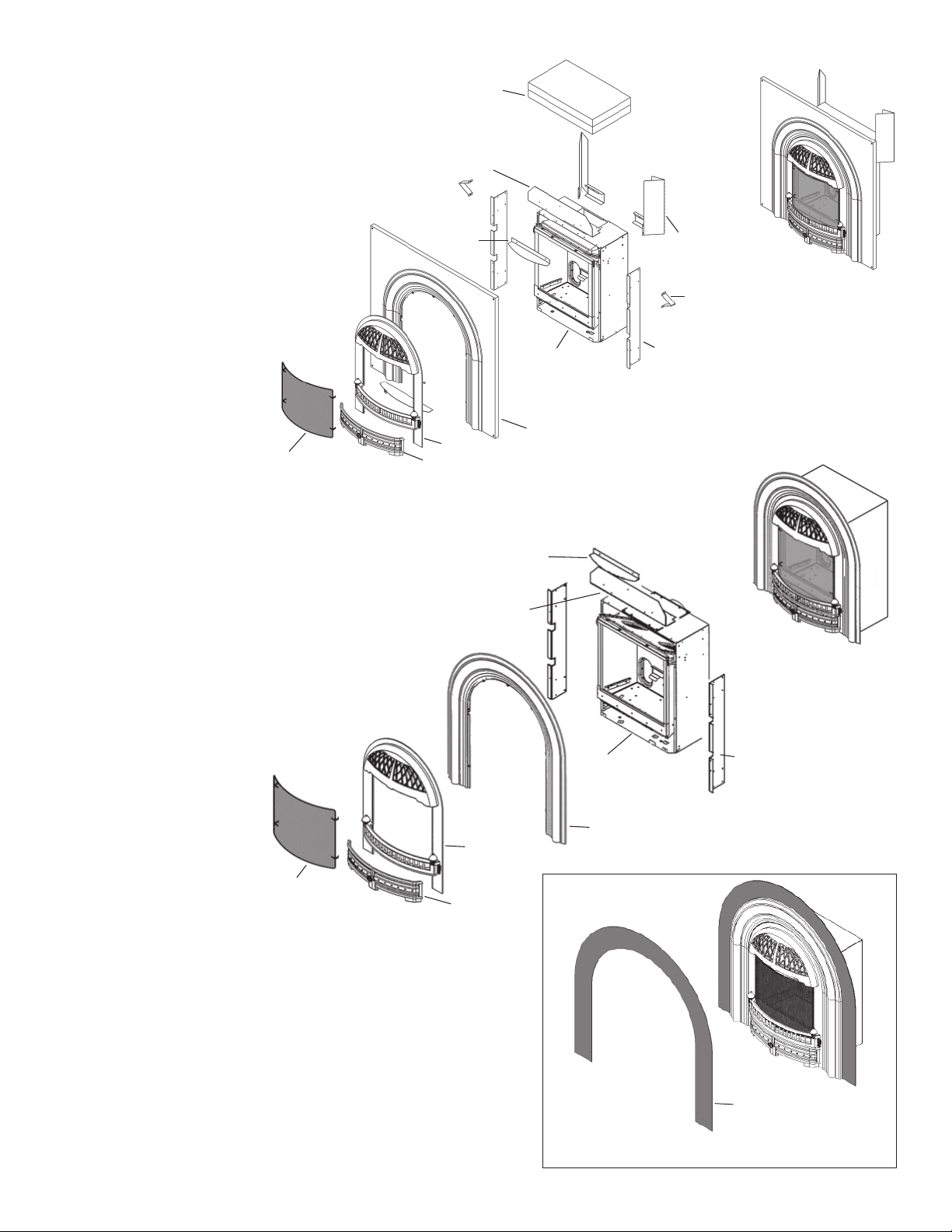

Portrait

2
Top Bae
Top
Air Deector
Model 530 Heater
(sold separately)
Inner Cast Arch
Hearth Fender
Barrier Screen
Side Mounting Brackets (2)
Outer Cast Arch
549AFB/Pv2 Windsor Arch Front
(without plate) - Insert only
1 Outer cast iron arch
1 Inner cast iron arch fitted with a Barrier
screen
1 Hearth fender, cast iron
2 Side mounting brackets, sheet metal
1 Top baffle, sheet metal
1 Top air deflector, sheet metal
1 Pack of screws
(Note: The 549 version of
the Windsor Arch Front
[without plate] does not
come with zero clearance
items and is intended for
insert applications only).
549APB Arched Plate
(insert only)
(optional, sold separately)
549 Windsor Arch Front
shown with
549APB Arched Plate
Insulation Blanket
(2 layers)
Top Bae
Top
Air Deector
Outer Cast Plate
Barrier Screen Hearth Fender
Inner Cast Arch
Model 530 Heater
(sold separately)
Side Mounting Brackets (2)
Spacers (2)
Stand-o Spacers (2)
(LH & RH)
549APB Arched plate
549APB Arched Plate Black - insert only
- optional
Kit Contents
539AFB/Pv2 Windsor Arch &
550CPAv2 Classic Arch (with plate) -
ZC or Insert
1 Outer cast iron arch (w/plate)
1 Barrier screen
1 Inner cast iron arch
1 Hearth fender, cast iron
2 Side mounting brackets, sheet metal
2 Spacers, sheet metal
1 Top baffle, sheet metal
1 Top air deflector, sheet metal
2 Stand-off spacers,
sheet metal (supplied flat)
2 Insulation Pads
1 Pack of screws

3
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We have
done our best to control and make allowance for this;
however some variation is inevitable.
Hearth Requirements
All installations will require a hearth or floor, flush with
the bottom of the heater, to support the weight of the
cast iron plate and to ensure the removable hearth
fender rests at the proper height.
Anon-combustible hearth is not required in front of this
appliance.
Floor Requirements
The 530 heater is approved for installation directly
on any combustible material other than soft flooring
material such as carpet or vinyl.

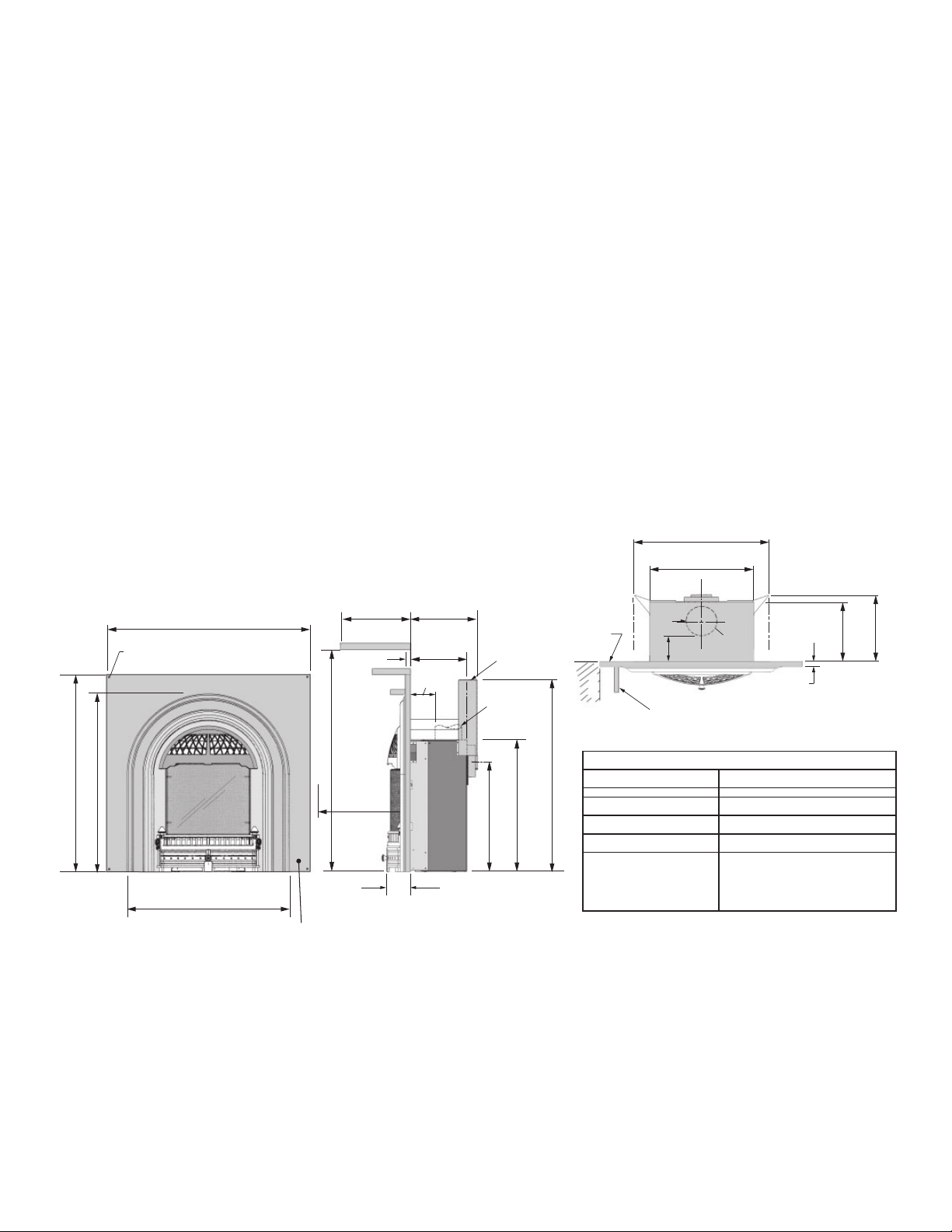

ZERO CLEARANCE APPLICATIONS WITH 530IN/IP ONLY
(539AFBv2, 539AFPv2 and 550CPAv2 only)
Min. 36” to
combustible
materials
4-1/2”
11-1/8”
4”
‘Y’
‘X’
26”
6-5/8”
dia.
Top
Outlet
Top
Outlet Max 8” deep mantle leg
at edge of protruding arch
Outer
Cast Plate
ZC Stand-os
20”
4”
1”
13-1/8”
39”
38”
Wall
21-5/8”
25-1/4”
37”
11-1/8”
13-1/8”
Fixing Points (4)
Mantel
31”
34”
This shaded area of
the cast plate
(outside of arch)
may be covered with
max 3/4” thick
combustible material
such as wood
Dimensions & Clearances — 539 and 550 Arch fronts (539 Windsor Arch shown here)
Mantel Requirements
The Arch Fronts series is designed to install with
combustible mantels provided clearances are
maintained as indicated in the Dimensions and
Clearances, and Framing diagrams below and on the
following pages. The 539 and the 550 back plate may
also be installed without a mantel provided listed
clearances are maintained. Be aware that although
safe, some combustible materials and finishes at the
listed clearances may, over time, discolor, warp, or show
cracks. Care should be taken when choosing materials—
consult your fireplace dealer.
Mantel Clearances
‘X’ ‘Y’
1” - 6” 34”
7” - 8” 36”
9” - 12” 38”
12” + 38” + 1” for every
inch beyond 12”
Note: The 549 Windsor Arch front is intended for insert
applications only and does not include the stand-
offs and insulation pads required for zero clearance
applications. See section Insert Applications.

4

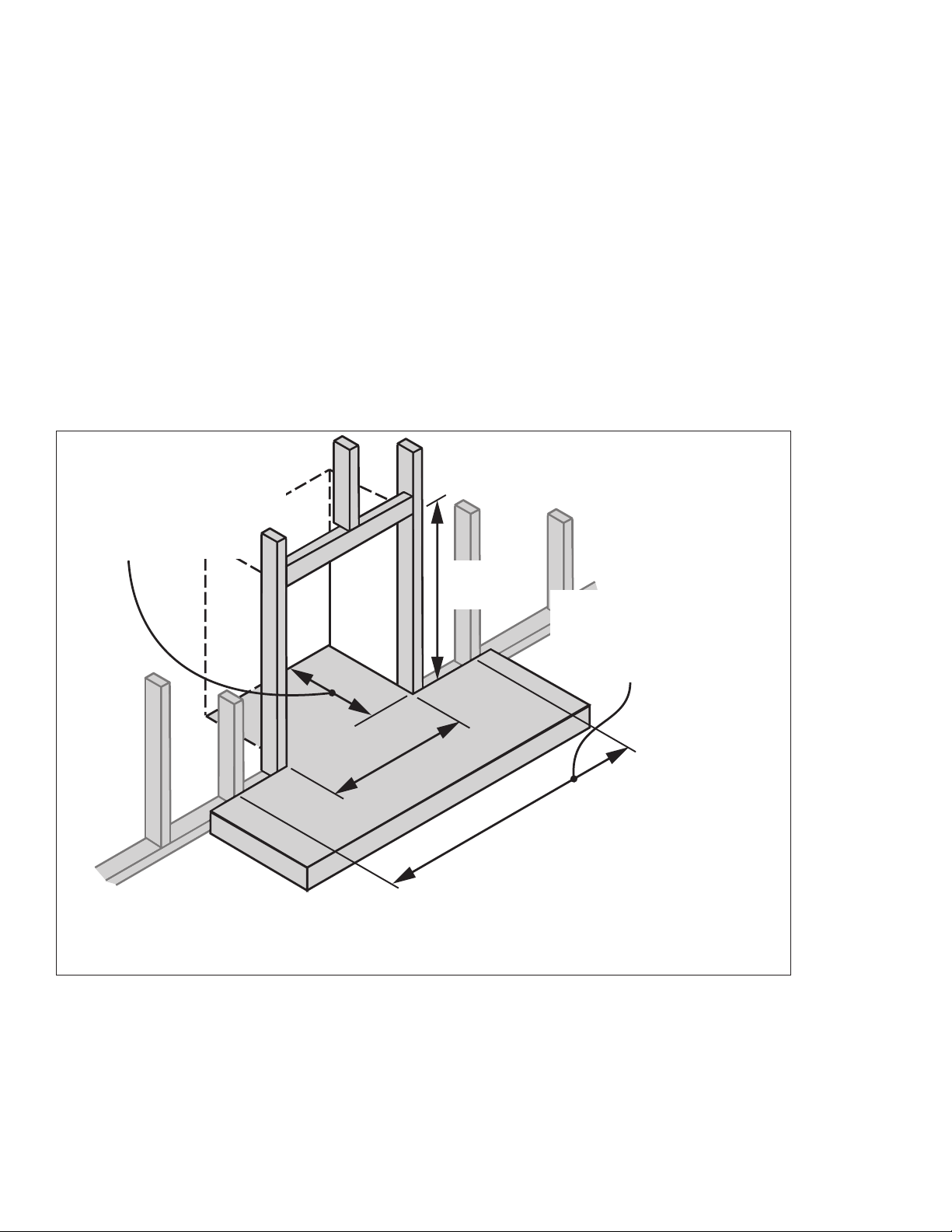

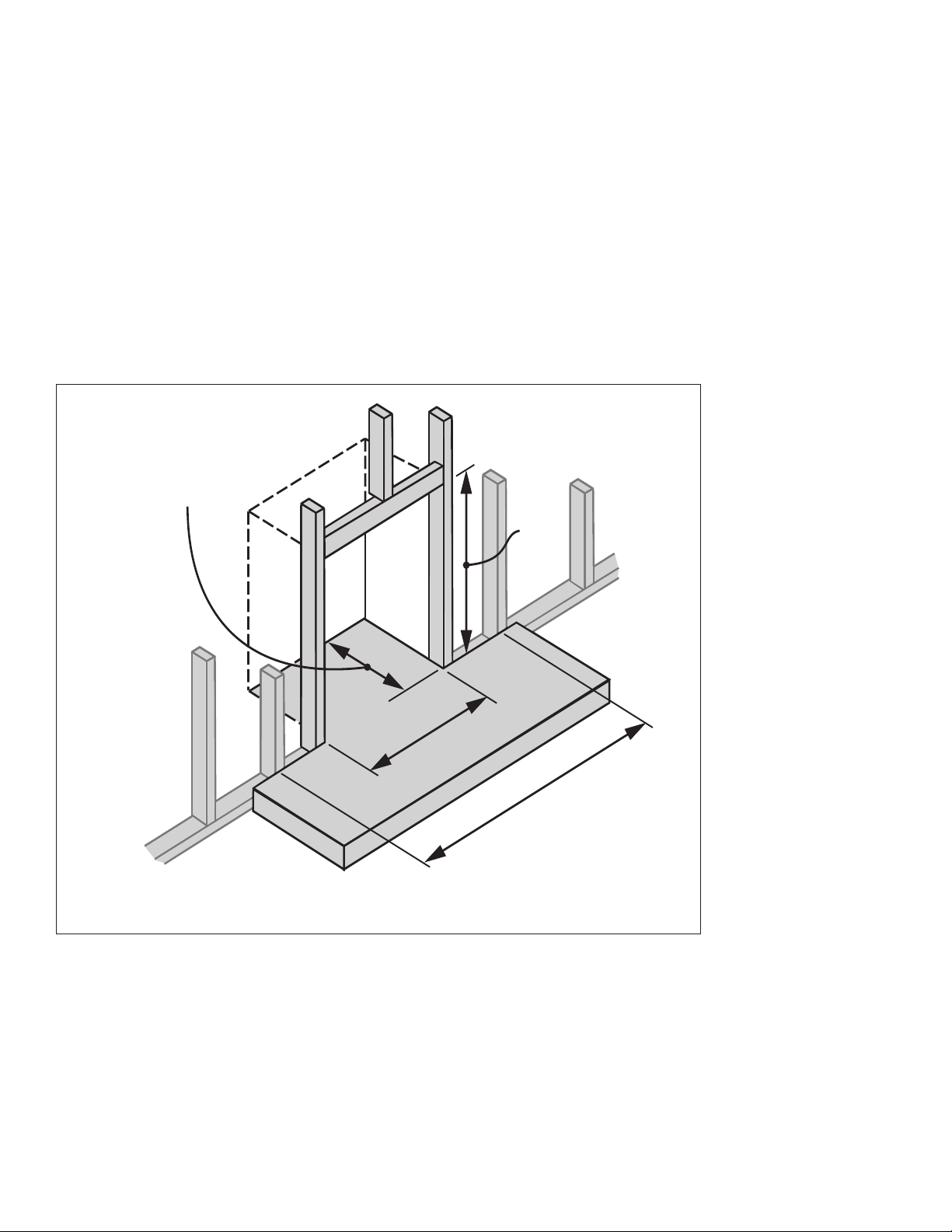

Framing
• The framing dimensions for installation of the 530
heater with the models 539 or 550 Arch Fronts are
shown in the Framing Diagram.
• A non-combustible hearth is not necessary in front of
the 530 heater.
• The 530 is approved for installation directly on
any combustible material other than soft flooring
material such as carpet or vinyl.
• Any framing construction must be clear of the
standoffs—see Dimensions & Clearances and
Framing Diagram.
• A hearth, flush with the bottom of the heater, will be
required to support the removable hearth fender.
38” center-center
stud spacing
Recommended for fastening
cast plate to wall
26-1/4”
13-1/8”
37”
Minimum depth.
Some venting
congurations may
require more
Framing Diagram

5

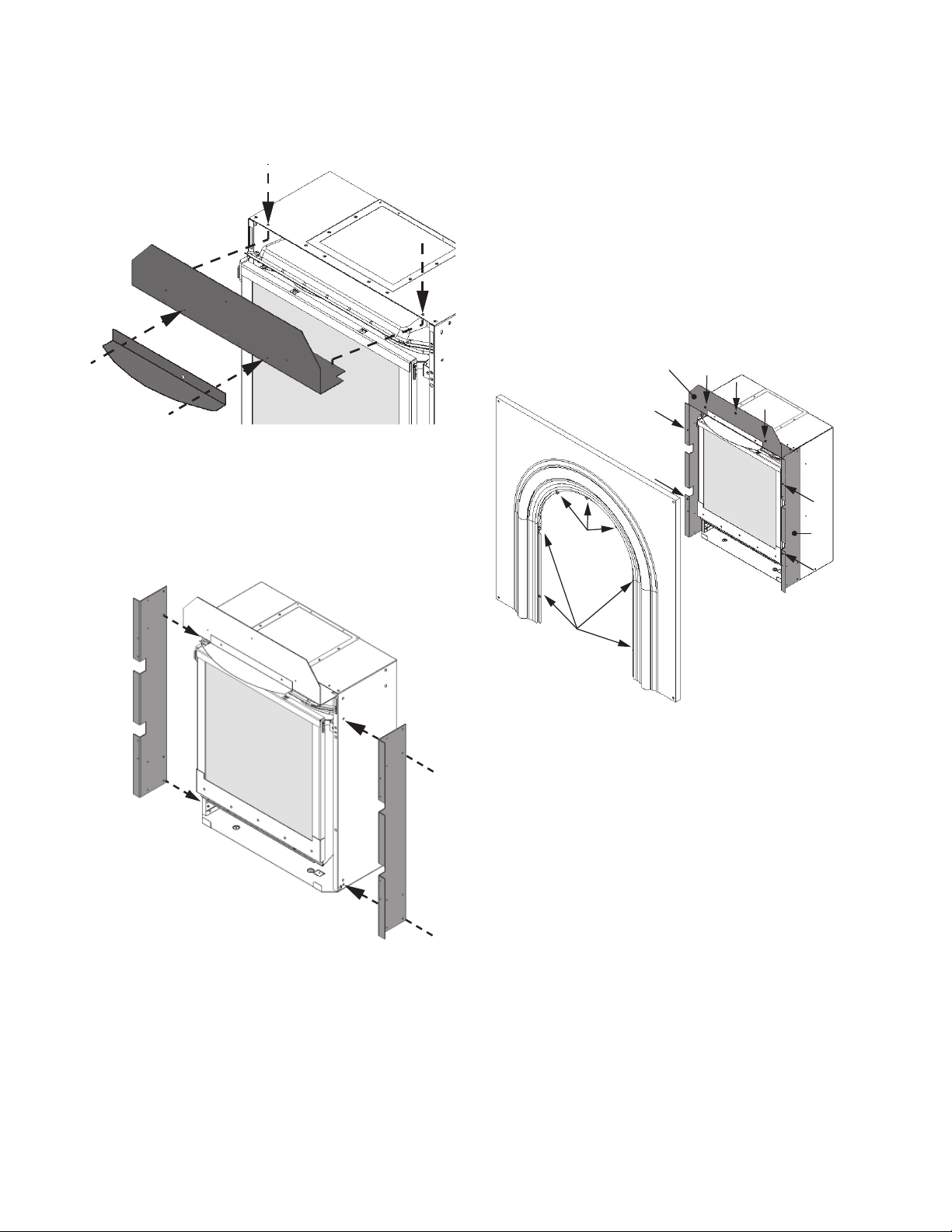

Installation (ZC)
1. Fit Top Baffle under the top panel of the appliance
case. Secure with 2 thread forming screws. Fit the
top air deflector to the top baffle as shown using
the 2 screws provided.
2. 539 and 550. Mount Stand-off Spacers. The stand-
off spacers are supplied flat and are left and right
handed.
a. Remove the 2 screws near each of the rear top
corners of the appliance and the 2 screws near
the rear top of each side.
b. Bend the spacers as shown.
c. Screw the spacers to the rear of the appliance
using the screws just removed.
d. Bend the side wings of the spacers to align the 2
holes in each spacer with those in the appliance
sides.
e. Secure the spacers using the screws just
removed.
3. 539 and 550. Fit Side Spacers to Side
Mounting Brackets as shown. Secure
the spacers to side mounting brackets
the screws provided—2 screws per
side.
4. Locate Side Mounting Brackets as
shown and line up the mounting holes
in the side of the heater body. Secure
the side brackets to the heater using
the screws provided—2 per side.
5. 539 and 550. Locate Top Insulation Pad. For top
vent outlet appliances, cut out a circle at the center
of the insulation layers for the vent collar. Place
both the insulation layers on top of the appliance
case inboard of the stand-off spacers.
WARNING
Failure to install the stand-off spacers
may result in a fire hazard.
WARNING
Failure to install the the insulation layer
may result in a fire hazard and voids
warranty.

6
8. With the 550 Arch front, the hearth fender hooks
into place on the inner cast arch.
9. Install the barrier screen by snapping the barrier
screen’s top part to the inner arch. Then slide the
screen up slightly under the hood, snap the bottom
of the barrier to the inner arch and slide the screen
back down so it rests on the cast fender’s upper
edge.
6. Secure the Outer Cast Plate to the appliance with
self-tapping screws provided as shown. Tighten the
screws enough to ensure a tight fit between casting
and sheet metal parts.
(It may be necessary to re-drill 1/8” pilot holes for
the self-tapping screws due to misalignment caused
by shifting tolerances with the cast iron arch.)
Note: The weight of the cast plate must not be
carried by the connection to the heater. It must
sit on a hearth or be securely screwed to the
wall.
7. Hang the Inner Cast Arch. Insert the mounting
hooks into the notches in the outer cast plate
as shown. The fit or gap between the inner cast
arch and the outer cast plate may be tightened by
bending the mounting hooks slightly inwards.
Do not bend the hooks too far or the inner arch
will be difficult to remove!
If this happens, a screwdriver inserted through the
gap between the back of the inner arch and the
heater should be able to pry the hook away from
the backing plate. Do not hit the hooks with a
hammer as this may break the welds holding
them.
Slide the hearth fender up to the front of the
casting.
Note: It is important that the hearth in front of
heater be flush with the bottom of the heater;
otherwise the hearth fender will not rest at the
proper height.
3 screws
into
top bae
top bae
4 screws into
mounting
side brackets
mounting
side brackets

7
31”
34”
38-9/16” (980 mm)
3-11/16”
(94 mm)
38” (965 mm)
39”
38”
Fixing Points (4)
34”
Dimensions & Clearances

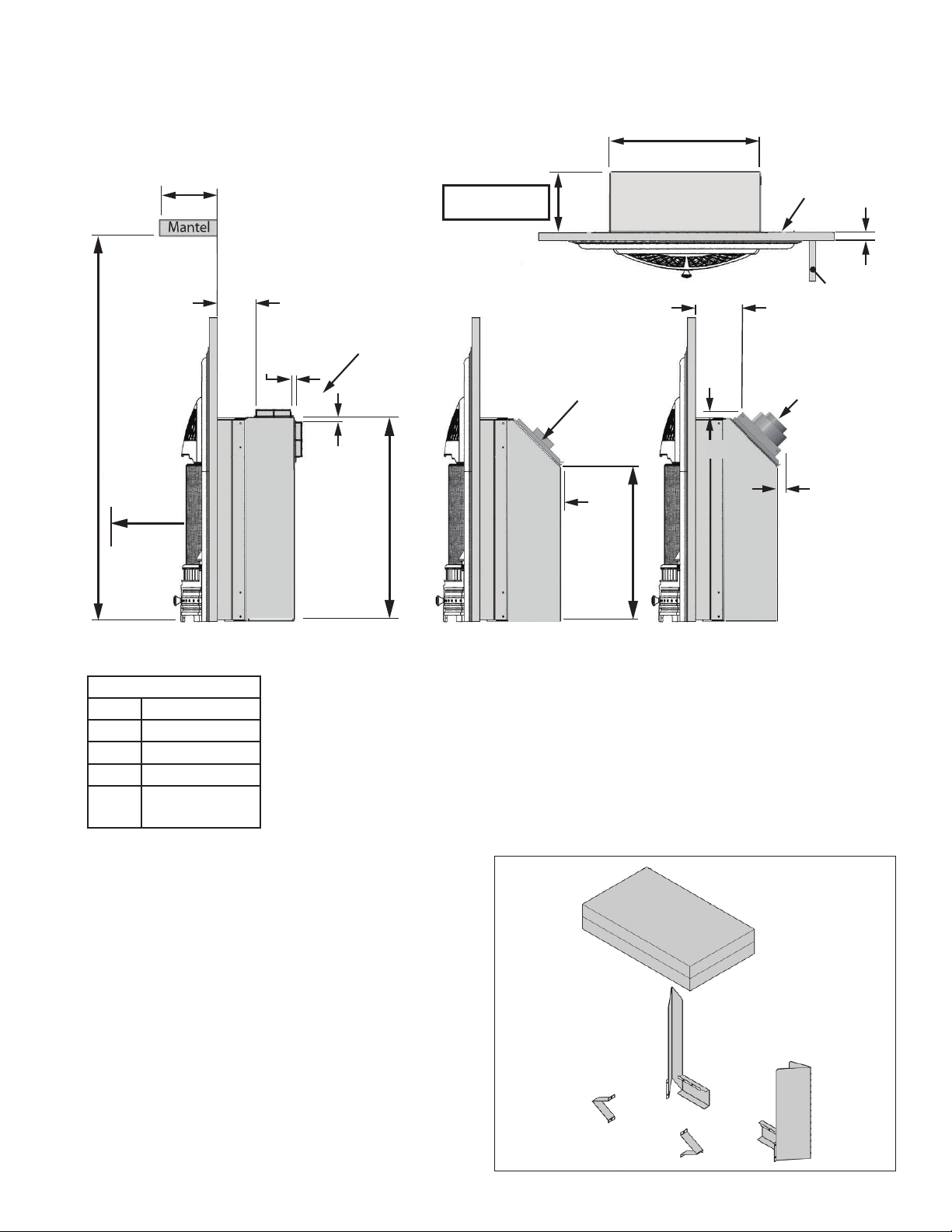

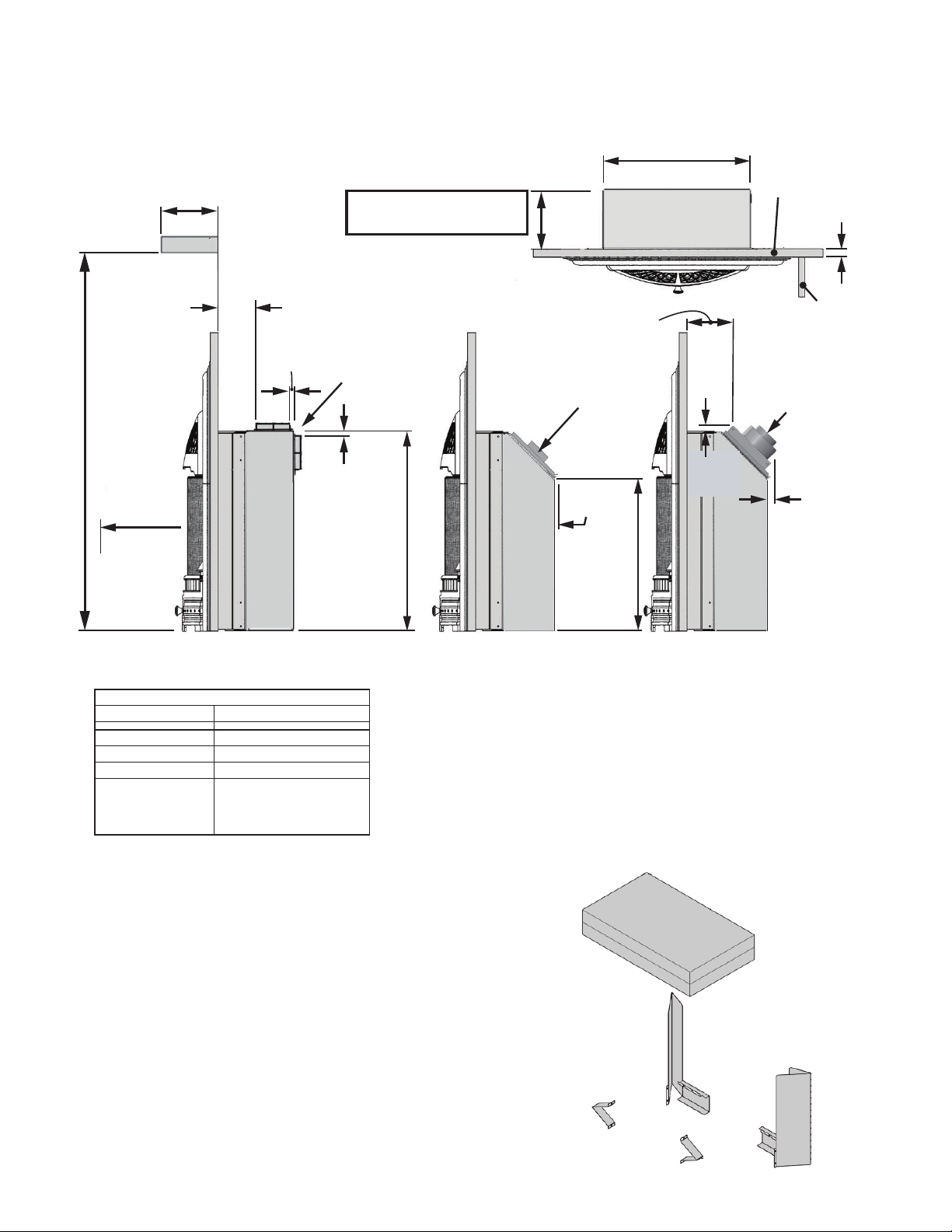

INSERT APPLICATIONS WITH 530IN/IP OR 530INI/IPI INSERT ENGINES
(539AFBv2, 539AFPv2, 549AFBv2, 549AFPv2, 550CPAv2)
549 Arches 549 Arches with 549 Arched Plate
539 and 550 Arches
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We have
done our best to control and make allowance for this;
however some variation is inevitable.

8
NOT REQUIRED when installing
539 or 550 Arched Cast Front as
an insert application
2 Spacers
1 ZC Stand-off LH
1 ZC Stand-off RH
1 Insulation Layer
7/8”
25-1/4”
‘X’
‘Y’
20”
539, 550: 10-3/4”
549: 11-1/2”
530 engine with
556CLA co-linear adaptor
530 insert engine with
standard co-linear vent
530 insert engine with
530CVA co-axial vent adapter
19-1/4”
3/8”
3/4”
6”
3/4”
1”
3/4”
2 x 3”dia.
colinear
vent
2 x 3”dia. colinear
adaptor top or rear
4-3/4”x 3”dia.
co-axial adaptor
Outer cast
plate
Max 8”deep
mantle leg
at edge of
protruding arch
Do not put
furniture or
objects
within 36”
of front of
appliance
6-1/4”
Insert dimensions for 3 engine configurations
These dimensions are for non-combustible installations and apply to all Arched Cast
Fronts 539, 549 and 550 (539 Windsor Arch shown here)
Note: Most recessed 530
insert applications will also
require a 556CLA Co-linear
Adapter.
Mantel Clearances
‘X’ ‘Y’
1” - 6” 34”
7” - 8” 36”
9” - 12” 38”
12” + 38” + 1” for every
inch beyond 12”

9
Installation on insert
1. Fit Top Baffle under the top panel of the appliance
case. Secure with 2 thread forming screws. Fit the
top air deflector to the top baffle as shown using
the 2 screws provided.
2. Locate Side Mounting Brackets as shown and
line up the mounting holes in the side of the heater
body. Secure the side brackets to the heater using
the screws provided—2 per side.
3. Secure the Outer Cast Plate to the appliance with
self-tapping screws provided as shown. Tighten the
screws enough to ensure a tight fit between casting
and sheet metal parts.
(It may be necessary to re-drill 1/8” pilot holes for
the self-tapping screws due to misalignment caused
by shifting tolerances with the cast iron arch.)
Note: The weight of the cast plate must not be
carried by the connection to the heater. It must
sit on a hearth or be securely screwed to the
wall.
4. Hang the Inner Cast Arch. Insert the mounting
hooks into the notches in the outer cast plate
as shown. The fit or gap between the inner cast
arch and the outer cast plate may be tightened by
bending the mounting hooks slightly inwards.
Do not bend the hooks too far or the inner arch
will be difficult to remove!
If this happens, a screwdriver inserted through the
gap between the back of the inner arch and the
heater should be able to pry the hook away from
the backing plate. Do not hit the hooks with a
hammer as this may break the welds holding
them.
Slide the hearth fender up to the front of the
casting.
Note: It is important that the hearth in front of
heater be flush with the bottom of the heater;
otherwise the hearth fender will not rest at the
proper height.
3 screws
into
top bae
top bae
4 screws into
mounting
side brackets
mounting
side brackets

10
5. With the 550 Arch front, the hearth fender hooks
into place on the inner cast arch.
6. Install the barrier screen by snapping the barrier
screen’s top part to the inner arch. Then slide the
screen up slightly under the hood, snap the bottom
of the barrier to the inner arch and slide the screen
back down so it rests on the cast fender’s upper
edge.
Cleaning
To clean the barrier screen and the matte black cast iron
surfaces use a soft brush. To clean the polished cast iron
surfaces use mild soap and water.
If the barrier becomes damaged, the barrier must
be replaced with the manufacturer’s barrier for this
appliance.
To clean the fireplace glass window, refer to the
owner’s manual supplied with the appliance.
Removing the front unit
1. Remove the barrier screen by pushing it up and
pulling out the bottom then the top.
2. Pull away the hearth fender at the bottom.
3. Unhook the inner cast arch as shown.
Always securely replace the window, the front and the
barrier screen before lighting.
WARNING
DO NOT TOUCH THE BARRIER SCREEN,
CAST FRONT OR GLASS WHILE THEY ARE
HOT! Let the fireplace cool first before
performing any maintenance.
WARNING
FOR YOUR SAFETY, ensure the barrier
screen in installed on the fireplace after
maintenance.

11
# Description 539v2 Series 549v2 Series 550v2 Series
Black Polished Black Polished
1 Hearth Fender 4000241AH 4000241 4000241AH 4000241 4001104
2 Inner Cast Arch 4000240AH 4000240 4000240AH 4000240 4001094
3HearthBaffle 4000347 4000347 4000347 4000347 4001100AH
4 Outer Cast Arch 4000225AH 4000225 4000414AH 4000414 4001093
5 Side Mounting Brackets (2) 4005074AH 4005074AH 4005074AH 4005074AH 4005074AH
6 Spacers (2) 4005076 4005076 n/a n/a 4005076
7AirDeflector 4000205 4000205 4000205 4000205 4001101AH
8TopBaffle 4005075AH 4005075AH 4005075AH 4005075AH 4005075AH
9StandOffSpacer RH 4000209 4000209 n/a n/a 4000209
10 Stand OffSpacer LH 4000210 4000210 n/a n/a 4000210
11 Insulation Blanket (2) 4000206 4000206 n/a n/a 4000206
12 Barrier Screen 4003290 4003290 4003290 4003290 4003290
Hardware Kit 4001208 4001208 4001208 4001208 4001208
REPAIRS PARTS LIST (539AFBv2, 539AFPv2, 549AFBv2, 549AFPv2, 550CPAv2)
1
2
3
4
5
5
6
6
7
89
10
11
12
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

12
(539AFBv2, 539AFPv2, 549AFBv2, 549AFPv2, 550CPAv2)
Concept
Les Arches de fonte 539 et 550 sont fournies avec toutes les
pièces nécessaires pour une installation à dégagement zéro des
foyers Valor Portrait 530IN/IP dans une charpente combustible
sans toutefois nécessiter de kit à dégagement zéro.
Les Arches 539 et 550 peuvent être utilisées pour des applica-
tions encastrables en jetant ou recyclant les pièces à dégage-
ment zéro, non-nécessaires pour ce type d’installation.
L’Arche de fonte 549 est conçue pour une installation avec un
foyer encastrable et n’inclut pas les pièces nécessaires aux in-
stallations à dégagement zéro.
Note : Il y a deux versions du foyer 530 :
• 530IN/IP, applications à dégagement zéro;
• 530INI/IPI, applications encastrables SEULEMENT.
La version à dégagement zéro 530IN/IP peut également
servir pour les applications encastrables en utilisant un
raccord d’évent.
La version encastrable 530INI/IPI cependant,
ne peut pas être utilisée pour les applications
à dégagement zéro.
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
Arches de fonte 539, 549 et 550
Certifiées pour usage avec foyers Valor 530 et 530 encastrables seulement
GUIDE D’INSTALLATION
Portrait

13
Déecteur du haut
Déecteur d’air
Foyer 530
(vendu séparément)
Arche intérieure
en fonte
Garde-cendres
Pare-étincelles
Supports des côtés (2)
Arche extérieure
en fonte
Arche Windsor 549AFB/Pv2
(sans plaque)
- Encastrable seulement
1 Arche extérieure en fonte
1 Arche intérieure en fonte avec
pare-étincelles
1 Garde-cendres en fonte
2 Supports des côtés
1 Déflecteur du haut
1 Déflecteur d’air
1 Quincaillerie
(Note : La version 549
de l’Arche Windsor [sans
plaque] n’inclut pas les
articles pour installation
à dégagement zéro
(écarteurs et coussin
isolant) et est conçue
pour les encastrements
seulement).
Plaque arquée 549APB
(encastrables seulement)
(optionelle, vendue séparément)
Arche Windsor 549 montrée
avec Plaque arquée 549APB
Plaque arquée 549APB - pour
encastrables seulement, optionnelle
Déecteur du haut
Déecteur d’air
Arche extérieure en fonte
Pare-étincelles Garde-cendres
Arche intérieure en fonte
Foyer 530
(vendu séparément)
Supports de côté (2)
Écarteurs (2)
Écarteurs (2)
(gauche et droit)
Coussin isolant
(2 épaisseurs)
Contenu des kits
Arche Windsor 539AFB/Pv2 et
Arche Classique 550CPAv2 (avec plaque)
- Dégagement zéro ou encastrable
1 Arche extérieure en fonte (avec plaque)
1 Pare-étincelles
1 Arche intérieure en fonte
1 Garde-cendres en fonte
2 Supports de côtés
2 Écarteurs
1 Déflecteur du haut
1 Déflecteur d’air
2 Écarteurs (fournis à plat)
2 Coussins isolants
1 Quincaillerie
©2020, Miles Industries Ltd.

14
Exigences pour la dalle de protection
Une dalle de protection incombustible n’est pas
nécessaire en avant du foyer.
Dans toutes les installations, la surface de la dalle de
protection devant le foyer ou la finition du plancher
doit être égale au bas du foyer afin de fournir un appui
nécessaire pour l’arche de fonte et la hauteur requise
pour le garde-cendres.
Exigences pour le plancher
Le foyer 530 est homologué pour installation directe-
ment sur un plancher combustible sauf sur des recou-
vrements souples comme la moquette ou le vinyle.
4-1/2”
(114 mm)
11-1/8”
(283 mm)
4”
(102 mm)
‘Y’
‘X’
26”(660 mm)
6-5/8”
dia.
20”(508 mm)
4”
(102 mm)
1”
(25 mm)
13-1/8”
(334 mm)
39”(991 mm)
38”(711 mm)
21-5/8”(549 mm)
25-1/4”(641 mm)
37”(940 mm)
11-1/8”
(283 mm)
13-1/8”
(333 mm)
Min. 36”
(910 mm)
jusqu’aux
matériaux
combustibles
Points de xation (4)
Arche
extérieure
en fonte
Profondeur maximale de
8”(203 mm) entre la patte
du manteau et l’arche en saillie
Évent
dessus
Évent
dessus
Mur
Écarteurs
Manteau
34”(864 mm)
31”(787 mm)
Cette surface ombrée (extérieur de l’arche)
peut être recouverte d’un matériau
combustible (tel que le bois) d’une
épaisseur maximale de 3/4”(19 mm)
Dimensions et dégagements—Arches 539 et 550
(Arche Windsor 539 montrée ici)
Dégagements pour manteau de cheminée
‘X’ ‘Y’
1”–6” (25–152 mm) 34” (864 mm)
7”–8” (178–203 mm) 36” (914 mm)
9”–12” (229–309 mm) 38” (965 mm)
12” (305 mm) + 38” (965 mm) + 1” (25 mm)
pour chaque pouce au dessus
de 12” (305 mm)
APPLICATIONS À DÉGAGEMENT ZÉRO (ZC)—ARCHE AVEC FOYER 530
(539AFBv2, 539AFPv2 et 550CPAv2)
Exigences pour le manteau de cheminée
Les Arches de cette série sont conçues pour installation
avec des manteaux de cheminée combustibles à condi-
tion de respecter les dégagements indiqués aux sché-
mas Dimensions et dégagements ci-dessous et à la page
suivante.
L’arche extérieure 539 et 550 (avec plaque) peut égale-
ment être installée sans manteau de cheminée à condi-
tion de respecter les dégagements indiqués.
Prenez note que, même en respectant les dégagements
requis, certains matériaux combustibles, même s’ils sont
sécuritaires, peuvent, avec le temps, se décolorer, se
déformer ou craquer. Sélectionnez les matériaux avec
soin et consultez votre marchand au besoin.
Note : L’Arche Windsor 549 est conçue pour
applications encastrables seulement et n’inclut pas
les écarteurs et le coussin isolant de dessus de caisse
exigés pour les applications à dégagement zéro.
Voir la section Applications encastrables.
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant pas être éliminées.

15
Schéma d’encastrement
Encastrement
• Les dimensions d’encastrement pour l’installation du
foyer 530 avec une arche 539 ou 550 sont indiquées
au schéma d’encastrement ci-contre.
• Une dalle de protection incombustible n’est pas
nécessaire devant le foyer 530.
• Le foyer 530 est homologué pour installation
directement sur un plancher combustible sauf sur
des recouvrements souples comme la moquette ou
le vinyle.
• Tout encastrement doit être dégagé des écarteurs—
voir Dimensions et dégagements et Schéma
d’encastrement.
• La surface de la dalle de protection, égale au bas du
foyer, devra supporter l’arche de fonte de même que
le garde-cendres.
38”(965 mm)
du centre d’une poutre
à l’autre
26-1/4”
(667 mm)
13”-1/8
(333 mm)
37”
(940 mm)
Profondeur minimale -
certaines congurations
d’évacuation peuvent
exiger une cavité plus
profonde
Espace suggéré entre les
poutres d’encastrement
pour xation de la plaque
de fonte au mur

16
Installation (dégagement zéro ZC)
1. Placez le déflecteur du haut sous le panneau de
dessus de la boite de foyer. Fixez-le avec 2 vis auto-
formeuses. Fixez le déflecteur d’air au déflecteur du
haut avec 2 vis fournies tel qu’indiqué.
2. 539 et 550. Montez les écarteurs. Les écarteurs, un
droit et un gauche, sont fournis à plat.
a. Enlevez les 2 vis près des deux coins supérieurs
arrières de la boite de foyer et 2 vis près des deux
coins supérieurs arrières des côtés.
b. Pliez les écarteurs tel qu’indiqué.
c. Fixez les écarteurs à l’arrière de la boite de foyer
avec les vis retirées précédemment.
d. Pliez les ailerons des écarteurs et alignez les
2 trous avec les trous des côtés de la boite de
foyer.
e. Fixez les écarteurs avec les vis retirées
précédemment.
3. 539 et 550. Fixez les petits
écarteurs aux supports de
montage des cotés à l’aide des vis
fournies tel qu’indiqué—2 vis par
côté.
4. Placez les supports de montage
des côtés tel qu’indiqué et alignez
les trous de montage avec ceux des
côtés de la boite de foyer. Fixez les
supports de côtés au foyer à l’aide
des vis fournies—2 vis par côté.
5. 539 et 550. Placez le coussin isolant. Pour les
installations à évacuation par le dessus, découpez
un cercle au centre du coussin isolant pour faciliter
le passage du conduit d’évacuation. Placez les deux
couches du coussin isolant sur le dessus de la boite
de foyer à l’intérieur des écarteurs.
AVERTISSEMENT
Risque d’incendie si les écarteurs ne sont
pas installés.
AVERTISSEMENT
Risque d’incendie si l’isolant n’est pas
installé.

17
6. Fixez solidement l’arche extérieure à l’appareil
à l’aide des vis auto-taraudeuses fournies, tel que
montré. Serrez les vis assez pour assurer un bon
ajustement entre la plaque de fonte et les pièces
de tôle.
(Il peut être nécessaire de percer à nouveau les
trous pilotes de 1/8” pour les vis auto-taraudeuses,
afin de compenser pour les variations associées à la
fabrication de l’arche de fonte.)
Note : Le poids de l’arche de fonte ne doit pas
être porté par son assemblage au foyer. L’arche
doit reposer sure la dalle de foyer ou le plancher
fini ou être fixée solidement au mur.
7. Accrochez l’arche intérieure. Insérez les crochets
dans les encoches de l’arche extérieure. L’espace
entre l’arche intérieure et l’arche extérieure peut
être resserré en pliant le crochets légèrement vers
l’intérieur.
Ne pliez pas trop les crochets afin d’éviter que
l’arche intérieure soit difficile à enlever lorsque
nécessaire!
Si c’est le cas, insérez un tourne-vis dans l’espace
entre l’arrière de l’arche intérieur et le foyer et vous
devriez être capable de libérer l’arche intérieure de
l’arche extérieure. Ne frappez pas les crochets
avec un marteau car cela pourrait briser la
soudure qui les retient à l’arche.
Glissez le garde-cendres au bas de l’arche tel que
montré.
Note : Il est important que la dalle de foyer soit
égale au bas du foyer sinon le garde-cendres ne
sera pas à la bonne hauteur.
8. Avec l’Arche Classique 550, le garde-cendres
s’accroche à la base de l’arche intérieure.
9. Installez le pare-étincelles insérant ses crochets du
haut en premier. Glissez le pare-étincelles vers le
haut légèrement sous la voûte, insérez les crochets
du bas et glissez le pare-étincelles vers le bas pour
qu’il repose sur le dessus du garde-cendres.
3 vis pour
déecteur
du haut
déecteur du haut
4 vis pour
supports
des côtés
supports
des côtés

18
APPLICATIONS ENCASTRABLES—ARCHE AVEC FOYERS 530 ET 530
ENCASTRABLE (539AFBv2, 539AFPv2, 549AFBv2, 549AFPv2, 550CPAv2)
Dimensions et Dégagements
31” (787 mm)
34”(864 mm)
39”(991 mm)
38”(711 mm)
Points de xation (4)
34”(864 mm)
Arches 549
Arches 539 et 550
38-9/16” (980 mm)
3-11/16”
(94 mm)
38” (965 mm)
Arches 549 avec Plaque arquée 549
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant pas être éliminées.

19
Note : La plupart des 530 encastrés
devront être installés avec un Adapta-
teur colinéaire 556CLA.
Dégagements pour manteau de cheminée
‘X’ ‘Y’
1”–6” (25–152 mm) 34” (864 mm)
7”–8” (178–203 mm) 36” (914 mm)
9”–12” (229–309 mm) 38” (965 mm)
12” (305 mm) + 38” (965 mm) + 1” (25 mm)
pour chaque pouce au dessus
de 12” (305 mm)
‘X’
‘Y’
Foyer 530 avec raccord
colinéaire 556CLA
Foyer 530 encastrable avec
raccord d’évent coaxial 530CVA
Foyer 530 encastrable
avec évent colinéaire
3/8”
(10 mm) 7/8”
(22 mm)
3/4”
(19 mm)
3/4”
(19 mm)
3/4”
(19 mm)
Raccord colinéaire
2 buses de 3”dia. Évent colinéaire
2 buses de 3”dia. Raccord coaxial
4-3/4 x 3”dia.
Ne placez
aucun meuble
ou objet à
moins de
36”(914 mm)
du devant
du foyer
Manteau
25-1/4”(641 mm)
19-1/4”(489 mm)
20”(508 mm)
1”(25 mm)
Plaque
de fonte
Profondeur patte
de manteau à côté
de l’arche en saillie :
max. 8” (203 mm)
539, 550: 10-3/4”(273 mm)
549: 11-1/2”(292 mm)
6”(152 mm) 6-1/4”
(159 mm)
Dimensions pour encastrables - 3 installations possibles
Ces dimensions ne s’appliquent qu’aux installations dans des foyers incombustibles
avec toutes les Arches de fontes 539, 549 et 550 (Arche Windsor 539 montrée ici)
Les pièces suivantes ne sont PAS EXIGÉES
lorsque les Arches de fonte 539 et 550
sont installées dans des applications
encastrables
2 écarteurs de côtés
1 écarteur ZC gauche
1 écarteur ZC droit
1 coussin isolant

20
Installation (encastrable)
1. Placez le déflecteur du haut sous le panneau de
dessus de la boite de foyer. Fixez-le avec 2 vis auto-
formeuses. Fixez le déflecteur d’air au déflecteur du
haut avec 2 vis fournies tel qu’indiqué.
2. Placez les supports de montage des côtés
tel qu’indiqué et alignez les trous de montage
avec ceux des côtés de la boite de foyer. Fixez
les supports de côtés au foyer à l’aide des vis
fournies—2 vis par côté.
3. Fixez solidement l’arche extérieure à l’appareil
à l’aide des vis auto-taraudeuses fournies, tel que
montré. Serrez les vis assez pour assurer un bon
ajustement entre la plaque de fonte et les pièces
de tôle.
(Il peut être nécessaire de percer à nouveau les
trous pilotes de 1/8” pour les vis auto-taraudeuses,
afin de compenser pour les variations associées à la
fabrication de l’arche de fonte.)
Note : Le poids de l’arche de fonte ne doit pas
être porté par son assemblage au foyer. L’arche
doit reposer sure la base de foyer ou le plancher
fini ou être fixée solidement au mur.
4. Accrochez l’arche intérieure. Insérez les crochets
dans les encoches de l’arche extérieure. L’espace
entre l’arche intérieure et l’arche extérieure peut
être resserré en pliant le crochets légèrement vers
l’intérieur.
Ne pliez pas trop les crochets afin d’éviter que
l’arche intérieure soit difficile à enlever lorsque
nécessaire!
Si c’est le cas, insérez un tourne-vis dans l’espace
entre l’arrière de l’arche intérieur et le foyer et vous
devriez être capable de libérer l’arche intérieure de
l’arche extérieure. Ne frappez pas les crochets
avec un marteau car cela pourrait briser la
soudure qui les retient à l’arche.
Glissez le garde-cendres au bas de l’arche tel que
montré.
Note : Il est important que la base de foyer soit
égale au bas du foyer sinon le garde-cendres ne
sera pas à la bonne hauteur.
3 vis pour
déecteur
du haut
déecteur du haut
4 vis pour
supports
des côtés
supports
des côtés
