Valor Portrait Senator Installation and operation manual

4001648-01
Note: This kit must be installed or serviced by a qualied installer, service agency or
gas supplier. These instructions are to be used in conjunction with the main installation
instructions for the above listed heater models.
WARNING: If the information in these instructions is not followed exactly, a re or explosion
may result causing property damage, personal injury or loss of life.
FOR INSTALLATION WITH A VALOR 530 ENGINE, READ THE
FOLLOWING INSTRUCTIONS.
FOR 530 ENGINE CONFIGURATIONS AND VENTING,
REFER TO MAIN INSTALLATION BOOKLET SUPPLIED WITH THE
ENGINE.
#563SCB
Senator Cast Front
CSA approved for use only with
Valor 530
Model Heaters
INSTALLATION BOOKLET
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
Portrait

2
Casting Tolerances
Due to the nature of cast iron, dimensional consistency may vary from one unit to the next and some variation
in surface nish and atness is to be expected. We have done our best to control and make allowance for this;
however some variation is inevitable.

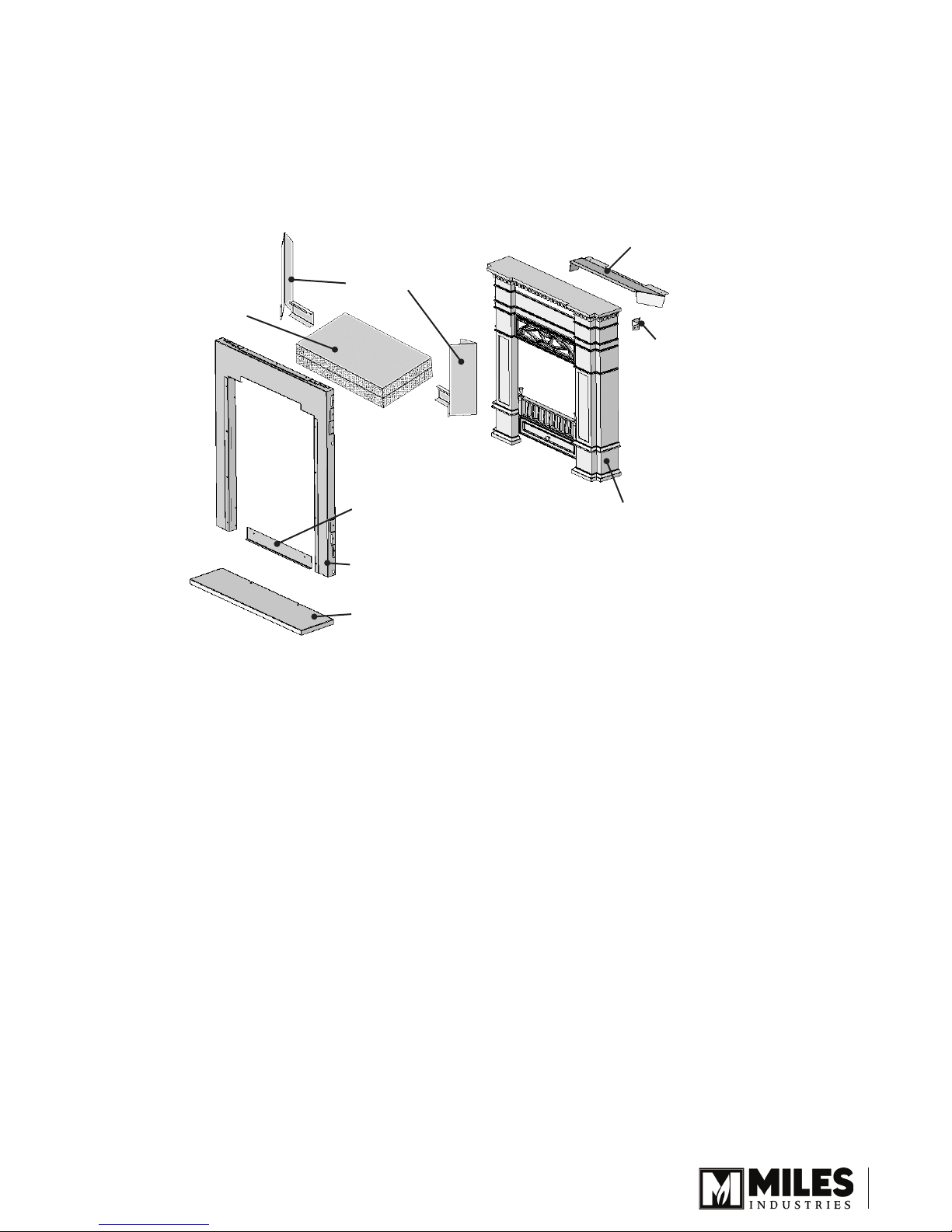

Kit Contents
Cast front
Mounting
Brackets
Plinth
Rear Base
Support
Framing plate
ZC Stand-offs Top Bafe
Insulation
pad

3
INSTALLATION WITH 530 ENGINE
The Valor model 530 heater with the 563SCB Senator Front comes ready for installation as a zero clearance unit
into combustible type framing, without need for a separate zero clearance kit. The 530 without the standard zero
clearance stand-off spacers may also be installed into existing solid-fuel burning replaces provided space and local
codes permit.
Hearth Requirements
A 7/8” high plinth is supplied to raise the heater and ensure a base at the proper height for the cast front to sit on
regardless of oor nish height. If not using the plinth supplied, you MUST make allowance for oor nish and raise
(shim) the heater up so the bottom of the heater sits at the nished oor/hearth height, otherwise, the cast front will
not sit at the proper height.
Anon-combustible hearth is not required in front of this appliance.
Floor & Mantel Requirements
The 530 heater is approved for installation directly on any combustible material other than soft ooring material
such as carpet or vinyl.
The 563SCB Senator Front may be installed with combustible mantels provided clearances are maintained as
indicated in the Dimensions and Clearances, and Framing diagrams below and on the following page. Be aware that
although safe, some combustible materials and nishes at the listed clearances may, over time, discolor, warp, or
show cracks. Care should be taken when choosing materials—consult your replace dealer.
Dimensions & Clearances
Top
Outlet
7/8”High
Raised Plinth
5”
‘X’ 11”
8”
2”
1”
Insul.
21-5/8”
25-1/4”
37”(as 539 front)
37-7/8”(includes plinth)
5-1/2”
‘Y’
Mantel
ZC Stand-offs
Framing
Plate
26-1/8”
27-1/2”
26”
Framing plate
Framing plate
31-1/4”
7/8”
26-1/4”
20”
11” 9”
1”max.
1/2”min.
5”
Plinth
(optional) 26”
Mantel
leg or
sidewall
2”
6-5/8”
dia.
3”
Mantel
clearance “X”
Mantel
clearance “Y”
1” - 6” 33”
7” - 8” 34”
9” - 12” 38”
12” + 38” + 1” for
every inch
beyond 12”

4

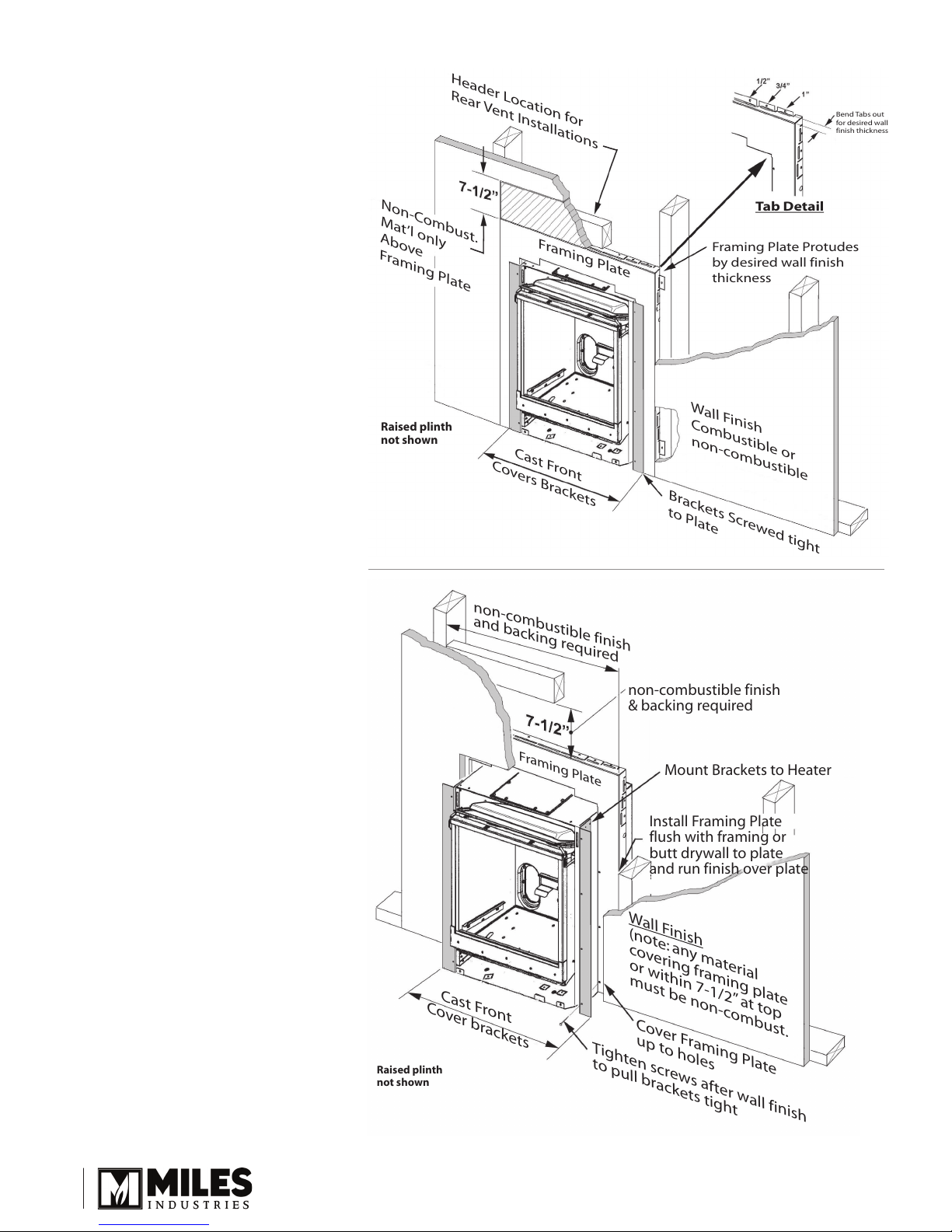

FRAMING
The 563SCB Senator Front comes
supplied with a framing plate for zero
clearance applications. The framing
plate is painted black and may be left
exposed beyond the perimeter of the
cast iron front or may be covered with
non-combustible material if desirable.
A non-combustible hearth is not
necessary in front of this appliance.
The appliance is approved to install
directly on wood sub-ooring.
Any framing construction must be
clear of stand-offs.
Be aware that the area of 7½” x
26¼” (19 cm x 67 cm) immediately
above the framing plate must be
constructed with non-combustible
materials as shown in gures.
•
•
•
•
non-combustible finish
and backing required
Tighten screws after wall finish
to pull brackets tight
Cast Front
Framing Plate
Cover brackets
Cover Framing Plate
up to holes
Wall Finish
(note: any material
covering framing plate
or within 7-1/2”at top
must be non-combust.
non-combustible finish
& backing required
Mount Brackets to Heater
Install Framing Plate
flush with framing or
butt drywall to plate
and run finish over plate
Raised plinth
not shown
Framing Plate
Header Location for
Rear Vent Installations
Brackets Screwed tight
to Plate
Wall Finish
Combustible or
non-combustible
Framing Plate Protudes
by desired wall finish
thickness
Bend Tabs out
for desired wall
finish thickness
Tab Detail
Cast Front
Covers Brackets
Non-Combust.
Mat’l only
Above
Framing Plate
Raised plinth
not shown
Framing plate exposed
Framing plate covered

5
Wall Finish
If using Top Vent, note
proximity of pipe to
header (if any).See
plan view on page 3.
Maintain clearance
to vent as listed in
heater manual.
38”
to underside
of cavity
(includes
plinth;
reduct by
7/8”if not
using plinth)
7-1/2” minimum
This part of
wall must be
non-combustible
(cement board
or similar)
Minimum 11”
26-1/4”
Top of finished
hearth or floor
FRAMING

6

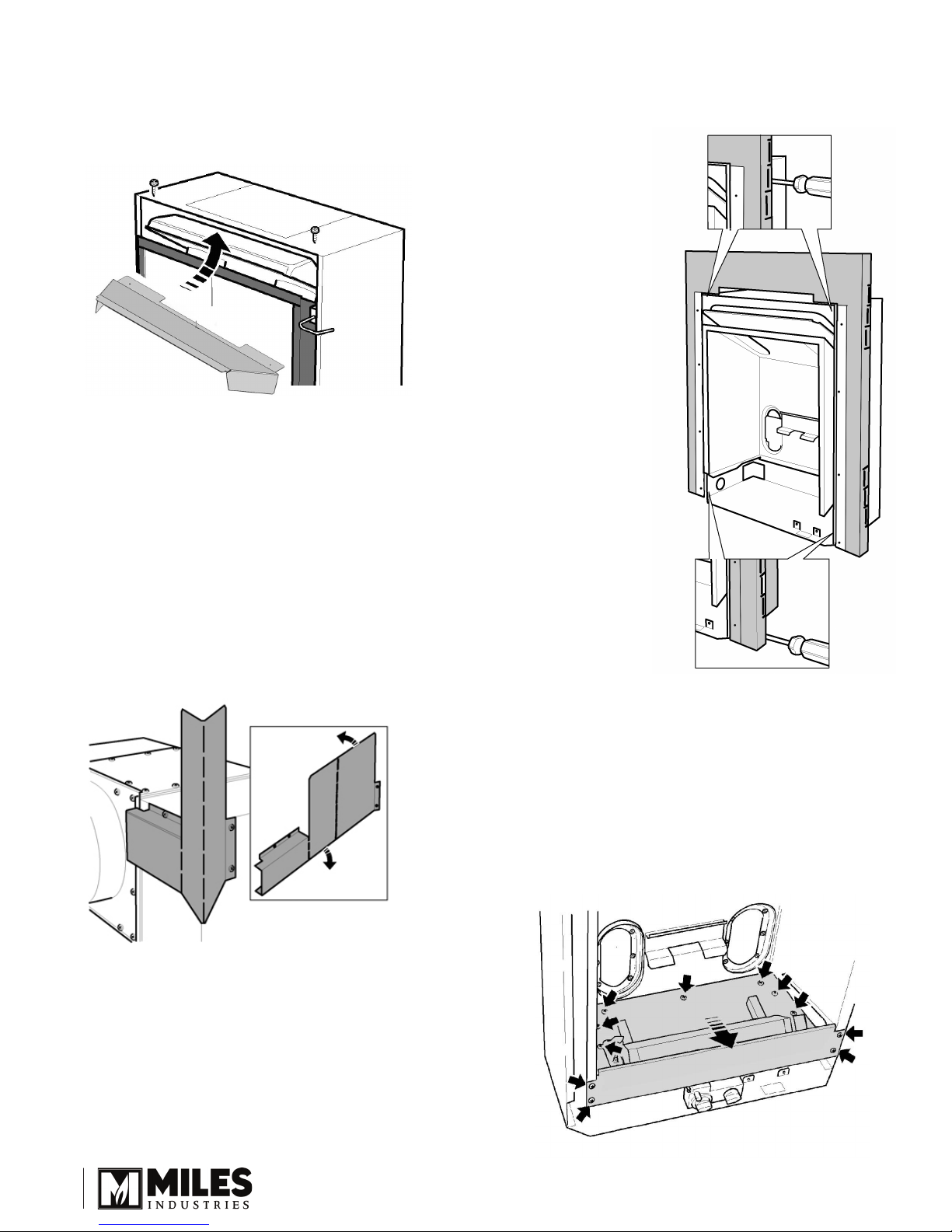

INSTALLATION
Fit the top bafe under the top panel of the
appliance case. Secure with 2 thread forming
screws.
Fit the stand-off spacers. The stand-off spacers
for these installations are supplied at. These
spacers are left and right handed.
! Warning: Failure to install the stand-off
spacers may result in a re hazard.
Remove the 2 screws near each of the rear
top corners of the appliance and the 2 screws
near the rear top of each side.
Bend the spacers as shown.
Screw the spacers to the rear of the appliance
using the screws just removed.
Bend the side wings of the spacers to align
the 2 holes in each spacer with those in the
appliance sides. Secure the spacers using the
screws just removed.
1.
2.
a)
b)
c)
d)
Mount the framing plate to the appliance.
Secure the framing
plate and brackets
to the sides of the
appliance case with
4 thread cutting
screws supplied.
Screw from the
outside through the
access holes in the
framing plate.
Note: There are
alternate methods
of nishing around
the framing
plate—either
leaving it exposed
or recessing it and
covering it up with
the wall nish. See
page 4.
Install plinth and rear base support below
rebox (optional).
The purpose of the plinth is to allow the
appliance to be placed on a rough suboor,
such as plywood, without regard for the
additional thickness of oor nishes as the
appliance bottom must otherwise be placed at
the nished hearth height or the front trims will
not t on the appliance properly.
Detach the burner module from the
3.
4.
a)

7
4”
(102 mm)
total
insulation
Cut out insulation
for top vent installation
Pull forward to expose
minimum width of 5”
appliance by removing its 11 screws.
Fit the rear base support under the rear of the
appliance attaching it to the appliance back
panel with 2 x 3/8” thread cutting (pointed
end) screws.
Fit the front plinth under the appliance front
with 2 thread forming screws.
Install top insulation layer. For top vent outlet
appliances, cut out a circle at the center of the
insulation layer for the vent collar. Place the
insulation layer on top of the appliance case
inboard of the stand-off spacers.
Warning: Failure to install the insulation layer
b)
c)
5.
may cause a re
hazard and voids
warranty.
If the hooks have
been shipped loose
with the cast front, x
them to the front at
its top corners.
Hook the cast front on the appliance through slots on
each side of the heat duct.
Place the cast top on the cast front.
6.
7.
8.

8

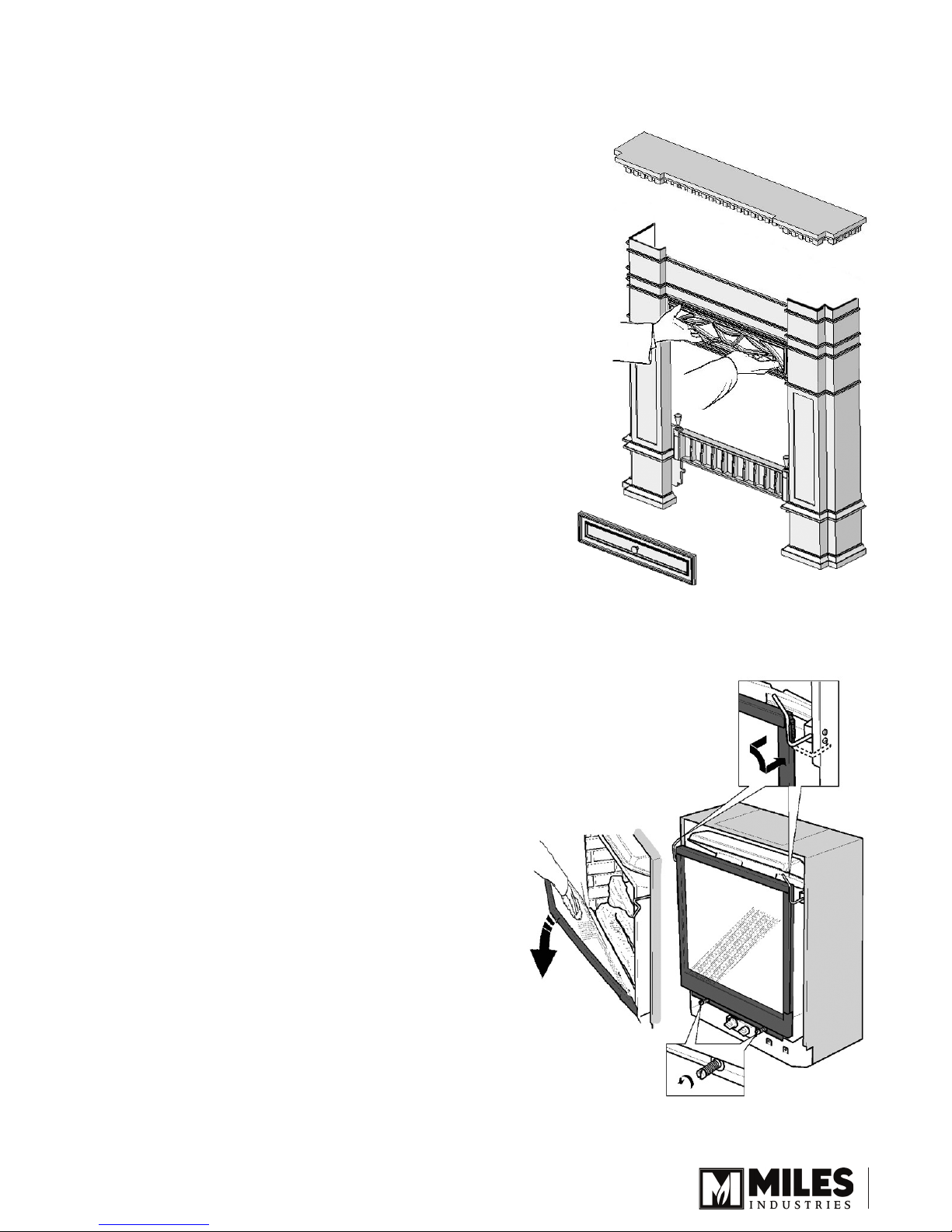

CLEANING
It will be necessary to clean the glass periodically.
During startup, condensation, which is normal, forms
on the inside of the glass and causes dust, lint or other
particles to cling to the glass surface.
Initially, paint, while curing, may deposit a slight lm on
the glass. We therefore recommend that, during the rst
few weeks of use, the glass be cleaned 2 or 3 times with
non-abrasive common household cleaners and warm
water.
Ammonia based cleaners should not be used.
Subsequently the glass should be cleaned 2 or 3 times a
season depending on the circumstances.
Do not clean the glass while it is hot.
Dust can be brushed from the ceramic fuel effects and
rebox walls after removing the front unit and opening
the window.
Removing the front unit
Remove cast top place aside, unhook the cast front.
Lift it up by holding the decorative grille. DO NOT lift by
holding the top.
Opening the window
Always securely replace the window before
lighting.
The inside of the window can be cleaned by pulling
forward and rotating the 2 clamping bars at the top
corners of the window and swinging the window part way
down as shown.
! Be careful not to distort or damage the spring-
loaded bolts—don’t swing the window down more
than is necessary!
To completely remove the window, also unscrew the
2 spring-loaded bolts at the bottom of the window as
shown.
After retting the window, apply light hand pressure
against the window frame sides to bed-in the window
seal.
Dust can also be removed from the burner using a soft
brush after removing the ceramic fuel effects.
When cleaning, make sure that no particles are
brushed into the slots of the burner.
Always completely remove the window before
removing the ceramic fuel effects.

9

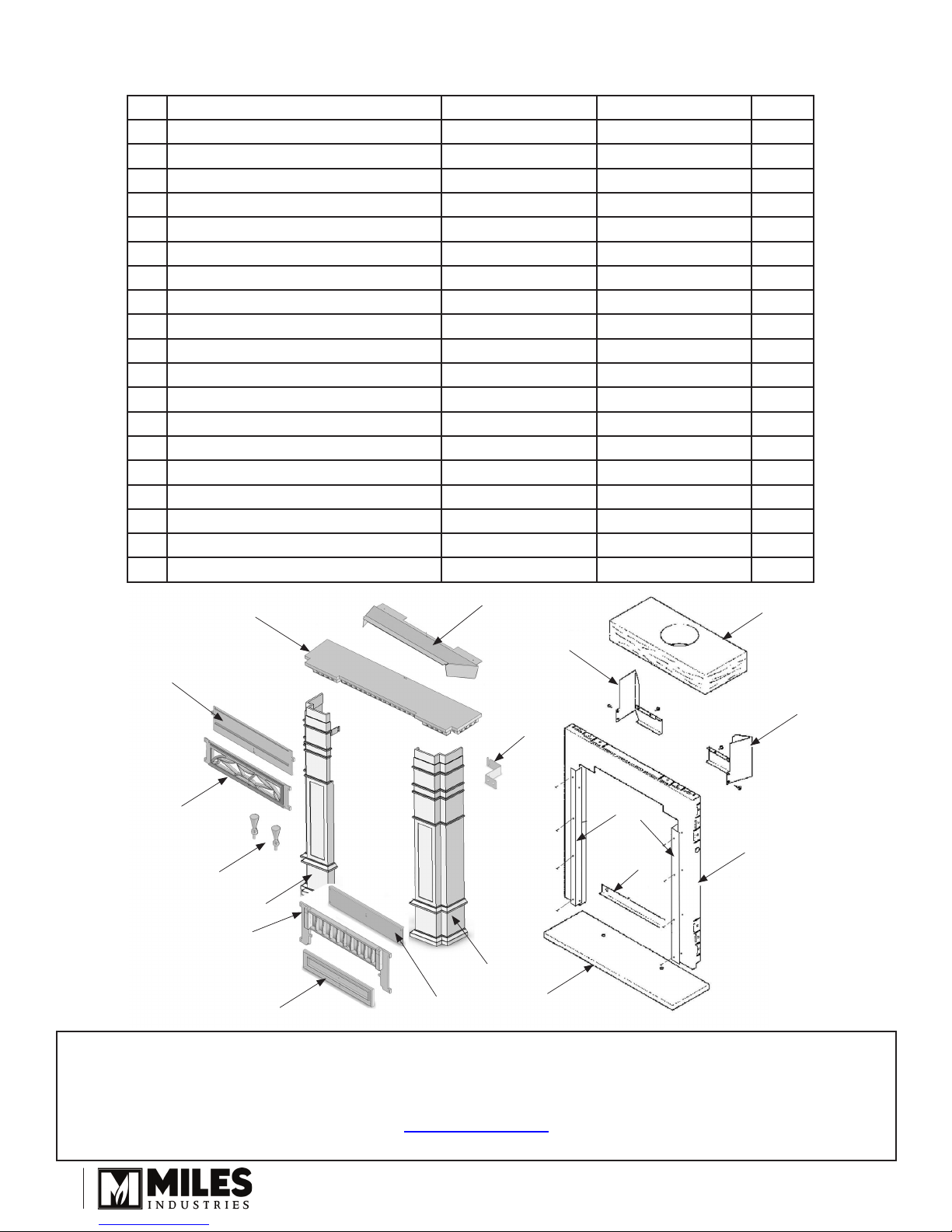

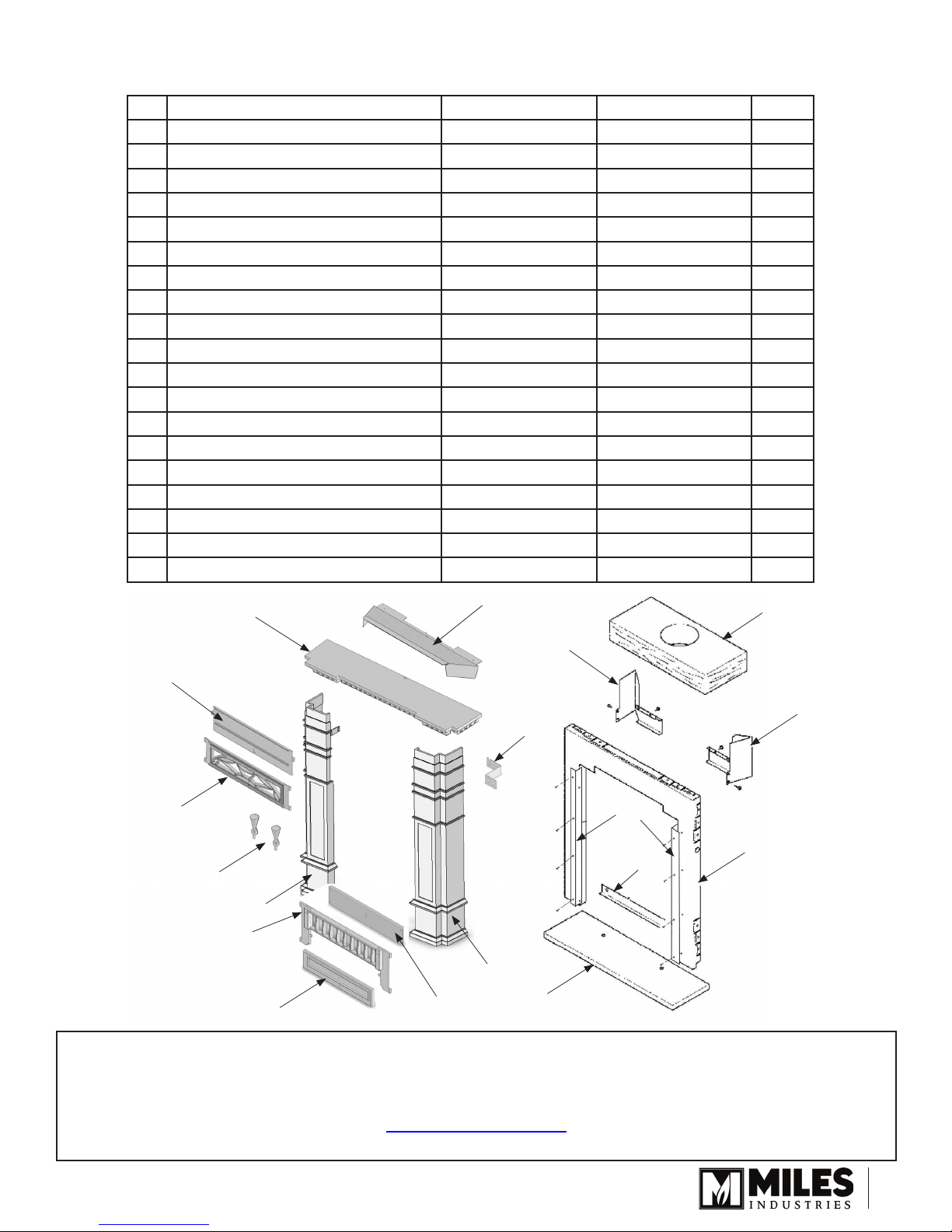

REPAIRS PARTS LIST
#Description Number Alternate no. Qty
1 Ashpan Door 4001588AH 4001588AH 1
2 Cast Fender 4001587AH 4001587AH 1
3 Lower Shield 4001726AH 4001726AH 1
4A Cast Column LH 4001583AH 4001583AH 1
4B Cast Column RH 4001584AH 4001584AH 1
5Upper Cast Front 4001586AH 4001586AH 1
6Upper Cast Panel 4001585AH 4001585AH 1
7 Top Casting 4001582AH 4001582AH 1
8Top Bafe 4001592AH 4001592AH 1
9Mounting Bracket and Screws 4001595 4001595 2
10 Rear Base Support 569079 340B236 1
11 Plinth 569059 350K967 1
12 Framing Plate 4000469 4000469 1
13 Heater Mounting Bracket 4000488 4000488 2
14 ZC Stand-off LH 569039 340B235 1
15 ZC Stand-off RH 569029 340B234 1
16 Insulation Layer 569049 620B987 1
17 Finial 4001589 4001589 2
Hardware Kit 4001209 4001209 1
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorreplaces.com
© 2008, Miles Industries Ltd. All rights reserved.
1
2
3
4B
4A
9
17
5
6
78
11
10 12
15
14
16
13

10
Note: Ce kit doit être installé ou réparé par un installateur qualié, une agence de service certiée
ou un fournisseur de gaz. Ces instructions doivent être utilisées conjointement avec les instructions
d’installation des modèles de foyers Valor indiqués ci-dessus.
MISE EN GARDE: Si les instructions fournies dans le présent manuel ne sont pas suivies à
la lettre, un feu ou une explosion pourraient résulter et causer des dommages matériels, des
blessures ou la mort.
POUR INSTALLATION AVEC LE FOYER VALOR 530, SUIVEZ LES
INSTRUCTIONS AUX PAGES SUIVANTES.
POUR LA CONFIGURATION ET L’ÉVACUATION DU FOYER VALOR
530, CONSULTEZ LE MANUEL D’INSTALLATION FOURNI AVEC LE
FOYER.
563SCB
Devanture de fonte Senator
homologuée par la CSA pour utilisation
exclusive avec les foyers Valor
530
GUIDE D’INSTALLATION
INSTALLATEUR : Laissez cette notice avec l’appareil.
CONSOMMATEUR : Conservez cette notice pour consultation ultérieure.
Portrait

11
Contenu du kit
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du même moule peuvent montrer de légères variations dans
leurs dimensions et leur nition. Nous faisons tout ce qui est possible pour limiter ces variations qui ne peuvent
cependant pas être éliminées.
Devanture de fonte
Crochets
Plinthe
Support de base arrière
Plaque d’encadrement
avec montants
Écarteurs
Déecteur
Isolant

12
INSTALLATION AVEC LE FOYER 530
Le foyer Valor 530 combiné à la devanture Senator 563SCB est prêt à installer comme appareil à dégagement
zéro dans une charpente combustible sans toutefois nécessiter de kit à dégagement zéro. Le 530 installé sans les
écarteurs à dégagement zéro peut aussi être installé dans un foyer à combustibles solides existant en autant que
l’espace et la règlementation locale le permettent.
Exigences pour la base de foyer
Une plinthe de 7/8” d’épaisseur est incluse avec la devanture. Cette plinthe permet de soulever le foyer de façon
à ce que la devanture de fonte, une fois installée, soit à la bonne hauteur, peu importe la nition du plancher. Si
la plinthe n’est pas utilisée, assurez-vous que le bas du foyer soit soulevé avec un cale mince pour être égal à la
surface de la nition du plancher ou de la base de foyer. Autrement, la devanture ne pourra être installée à la bonne
hauteur.
Une base de foyer non-combustible n’est pas nécessaire devant le foyer.
Exigences pour le plancher & manteau de cheminée
Le foyer 530 est homologué pour installation directement sur un plancher combustible sauf sur des recouvrements
souples comme la moquette ou le vinyle.
La devanture Senator 563SCB peut être installée avec un manteau de cheminée combustible à condition de
respecter les dégagements indiqués aux schémas ci-dessous et aux pages suivantes. Prenez note que, même en
respectant les dégagements requis, certains matériaux combustibles, même s’ils sont sécuritaires, peuvent, avec le
temps, se décolorer, se déformer ou craquer. Sélectionnez les matériaux avec soin et consultez votre marchand au
besoin.
Dimensions et dégagements
Évent sur
le dessus
Plinthe de 7/8”
de hauteur
5”
‘X’ 11”
8”
2”
1”
Isolant
21-5/8”
25-1/4”
37”(tel que devanutre 539)
37-7/8”(inclut plinthe)
5-1/2”
‘Y’
Manteau Écarteurs pour
dégagement zéro
Plaque
d’encadrement
26-1/8”
27-1/2”
26”
31-1/4”
7/8”
26-1/4”
20”
11” 9”
1”max.
1/2”min.
5”
Plinthe
(facultative) 26”
Patte de
manteau
ou mur
de côté
2”
dia.
6-5/8”
3”
)
tnem
e
r
d
ac
n
e
’
d
e
u
q
a
lp(
(plaque d’encadrement)
Dégagement
du manteau
“X”
Dégagement
du manteau
“Y”
1” - 6” 33”
7” - 8” 34”
9” - 12” 38”
12” + 38” + 1” for
every inch
beyond 12”

13
ENCASTREMENT
La devanture Senator 563SCB
est fournie avec une plaque
d’encadrement pour applications
à dégagement zéro. La plaque
d’encadrement est peinte en noir
et peut être exposée autour de la
devanture ou elle peut être couverte
d’un matériau non-combustible si
désiré.
Une base de foyer non-
combustible n’est pas nécessaire
devant le foyer 530.
Le foyer 530 est homologué pour
installation directement sur un
sous-plancher de bois.
Tout encastrement doit être
dégagé des écarteurs.
Veuillez noter qu’un espace de
7½” sur 26¼” (19 sur 67 cm)
situé immédiatement au-dessus
de la plaque d’encadrement doit
être construit de matériau non-
combustible tel qu’indiqué aux
schémas ci-contre et à la page
suivante.
•
•
•
•
Finition et soutien non-
combustibles seulement
Vissez solidement à l’encadrement
lorsque le mur est fini

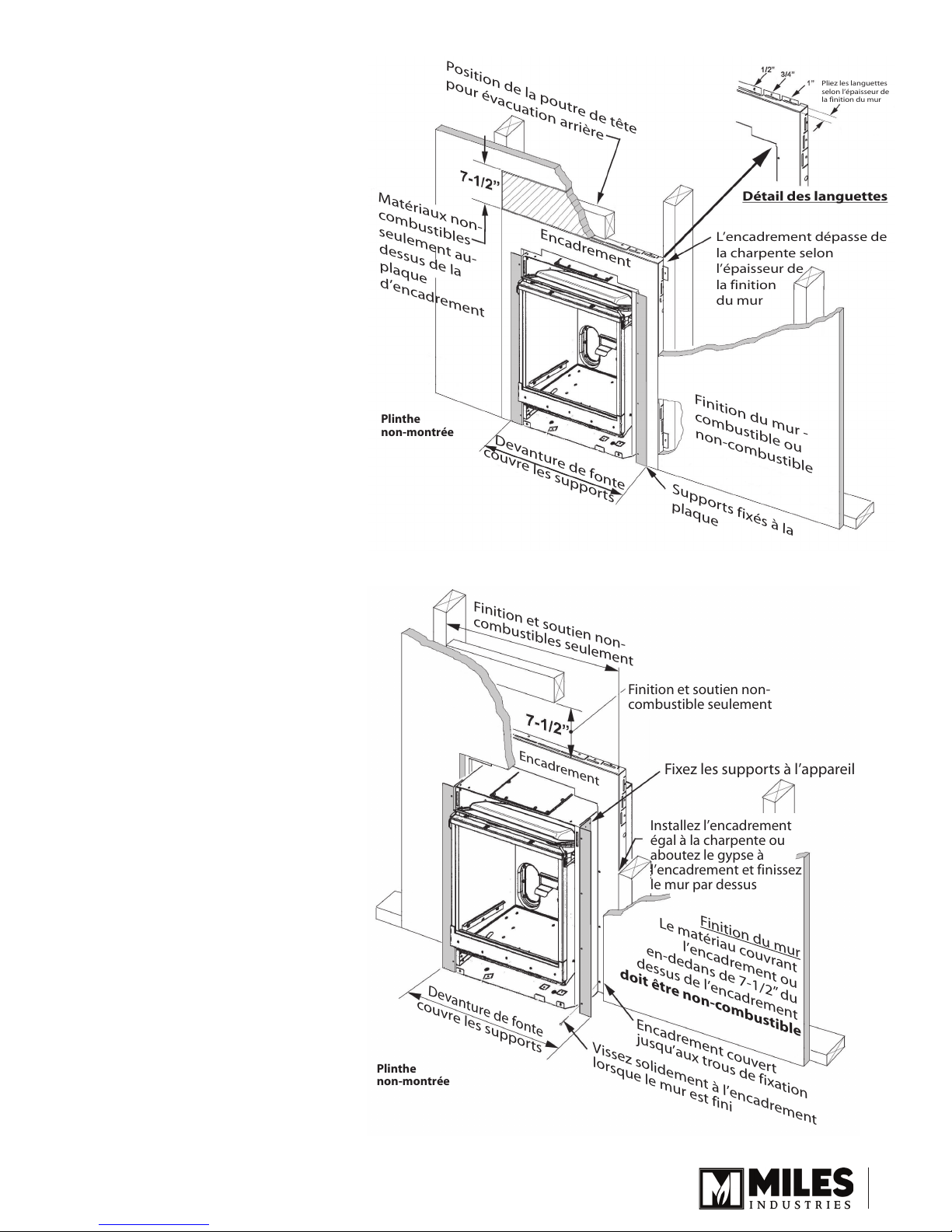

Devanture de fonte
Encadrement
couvre les supports
Encadrement couvert
jusqu’aux trous de fixation
Finition du mur
Le matériau couvrant
l’encadrement ou
en-dedans de 7-1/2”du
dessus de l’encadrement
doit être non-combustible
Finition et soutien non-
combustible seulement
Fixez les supports à l’appareil
Installez l’encadrement
égal à la charpente ou
aboutez le gypse à
l’encadrement et finissez
le mur par dessus
Plinthe
non-montrée
Encadrement
Position de la poutre de tête
pour évacuation arrière
Supports fixés à la
plaque
Finition du mur -
combustible ou
non-combustible
L’encadrement dépasse de
la charpente selon
l’épaisseur de
la finition
du mur
Pliez les languettes
selon l’épaisseur de
la finition du mur
Détail des languettes
Devanture de fonte
couvre les supports
Matériaux non-
combustibles
seulement au-
dessus de la
plaque
d’encadrement
Plinthe
non-montrée
Plaque d’encadrement exposée
Plaque d’encadrement couverte

14
Finition
du mur Pour évacuation
sur le dessus,
notez la proximité
entre le conduit et
la poutre de tête
(s’il y a lieu).
Consultez le schéma
Vue du dessus de la
page 12. Respectez les
dégagements indiqués
dans le guide
d’installation
du foyer.
38”
à la poutre
de tête
(plinthe
incluse;
réduisez de
7/8”si vous
n’utilisez pas
la plinthe)
7-1/2” minimum
Cette partie du mur
doit être fabriquée
de matériau
incombustible
(panneau de béton
ou similaire)
Minimum 11”
26-1/4”
Surface du plancher fini
ou du plancher protecteur
ENCASTREMENT

15
INSTALLATION
Placez le déecteur du haut sous le panneau de
dessus de la boîte de foyer. Fixez-le avec 2 vis
autoformeuses. Assurez-vous que la déviation du
déecteur est orientée vers le bas et l’avant.
Montez les écarteurs. Les écarteurs, un droit et un
gauche, sont fournis à plat.
Enlevez les 2 vis près des coins supérieurs
arrières de la boîte de foyer et 2 vis près des
coins supérieurs arrières des côtés.
Pliez les écarteurs tel qu’indiqué.
Fixez les écarteurs à l’arrière de la boîte de
foyer avec les vis retirées précédemment.
Pliez les ailerons des écarteurs et alignez les
2 trous avec les trous des côtés de la boîte de
foyer.
Fixez les écarteurs avec les vis retirées
précédemment.
Mise en garde : Le défaut d’installer les
écarteurs peut créer un risque d’incendie.
1.
2.
a)
b)
c)
d)
e)
Placez la plaque
d’encadrement
sur l’appareil.
Fixez-la aux côtés
de la boîte de
foyer avec 4 vis
auto-taraudeuses
fournies. Vissez la
plaque de l’extérieur
à travers les fentes
de ses côtés de la
plaque.
Note : Il y a 2
méthodes de nition
autour de la plaque
d’encadrement.
La plaque peut
être exposée
ou enfoncée et
recouverte de
matériau de nition.
Voir la section
Encastrement à la
page 13.
Installez la plinthe et
le support arrière (facultatifs).
La plinthe permet de placer le foyer sur une surface
non-nie, tel que le contreplaqué, garantissant
la bonne hauteur pour la devanture, peu importe
l’épaisseur de la nition du plancher ou de la base de
foyer.
Tout d’abord, enlevez le module du brûleur en
dévissant ses 11 vis.
3.
4.
a)

16
Épaisseur
totale de
l’isolant :
4”
(102 mm)
Coupez l’isolant pour
évacuation sur le dessus
Tirez vers l’avant pour
exposer une largeur de 5”
Fixez le support de base arrière à l’aide de 2 vis
autoformeuses de 3/8”.
Placez la plinthe sous le devant du foyer et
xez-la à l’aide de 2 vis autoformeuses.
Placez l’isolant. Pour les installations à évacuation
par le dessus, découpez un cercle au centre
de l’isolant pour faciliter le passage du conduit
d’évacuation. Placez l’isolant sur le dessus de la
boîte de foyer à l’intérieur des écarteurs.
Mise en garde : Le défaut d’installer l’isolant
peut créer un risque d’incendie.
b)
c)
5.
Si nécessaire,
vissez les crochets
à l’arrière de
la devanture.
Notez bien que
les crochets droit
et gauche sont
différents.
Accrochez la devanture au foyer, plaçant les
crochets dans les fentes de chaque côté du
déecteur.
Placez le dessus de la devanture.
Accrochez le garde-cendres sous la base
chantournée.
6.
7.
8.
9.

17
ENTRETIEN
Il sera nécessaire de nettoyer la vitre de temps à
autre.
Durant l’allumage, la condensation, qui est normale,
se formera et provoquera l’accumulation de poussière
et de charpie à l’intérieur sur la vitre.
Initialement, la peinture, lorsqu’elle durcit, peut
déposer un léger lm sur la vitre. En conséquence,
nous recommendons de nettoyer la vitre 2 ou 3 fois
durant les premières semaines d’usage, avec un
nettoyeur non-abrasif et de l’eau chaude.
Les nettoyeurs à base d’amoniaque ne
devraient pas être utilisés.
Par la suite, la vitre devrait être nettoyée 2 ou 3 fois
par saison selon l’usage.
Ne pas nettoyer la vitre lorsqu’elle est chaude.
La poussière peut être brossée des bûches et
murets de céramique avec une brosse souple après
l’enlèvement de la devanture et de la fenêtre.
Enlèvement de la devanture
Enlevez le dessus de fonte. Décrochez la devanture
en la tenant sous la grille du haut et la soulevant, tel
que montré. NE PAS soulever la devanture par le
dessus.
Ouverture de la fenêtre
Toujours remettre la fenêtre en place et la xer
solidement avant d’allumer le foyer.
L’intérieur de la fenêtre peut être nettoyé en
tirant et tournant les deux barres à ressort aux
coins supérieurs de la fenêtre et en l’abaissant
partiellement.
Attention de ne pas déformer ou endommager
les boulons à ressort—ne pas abaisser la
fenêtre plus que nécessaire!
Pour enlever la fenêtre complètement, dévissez
également les deux boulons à ressort du bas de la
fenêtre tel que montré.
Après avoir replacée la fenêtre, pressez légèrement
ses côtés avec les mains an de sceller son joint
d’étanchéité.
La poussière sur le brûleur peut être nettoyée à l’aide
d’une brosse souple après l’enlèvement des bûches
ou charbons.
Lors du nettoyage, assurez-vous qu’aucune particule
ne soit projetée dans le tube du brûleur.
Toujours enlever la fenêtre complètement avant
d’enlever les bûches ou charbons.

18
LISTE DE PIÈCES
Conçue et fabriqué par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, C.-B., CANADA V7H 3B1
Tél. : [phone] Téléc. : 604-984-0246
www.foyervalor.com
© 2008, Miles Industries Ltd. Tous droits réservés.
#Description No de pièce Noalternatif Qté
1 Garde-cendres 4001588AH 4001588AH 1
2Base chantournée 4001587AH 4001587AH 1
3 Paroi de cache 4001726AH 4001726AH 1
4A Colonne gauche 4001583AH 4001583AH 1
4B Colonne droite 4001584AH 4001584AH 1
5Grille de fonte supérieur 4001586AH 4001586AH 1
6Paroi de cache supérieure 4001585AH 4001585AH 1
7 Dessus en fonte 4001582AH 4001582AH 1
8Déecteur du haut 4001592AH 4001592AH 1
9 Crochets, cales et vis 4001595 4001595 2
10 Support de base arrière 569079 340B236 1
11 Plinthe 569059 350K967 1
12 Plaque d’encadrement 4000469 4000469 1
13 Support de montage 4000488 4000488 2
14 Écarteur de dégagement gauche 569039 340B235 1
15 Écarteur de dégagement droit 569029 340B234 1
16 Isolant 569049 620B987 1
17 Fleurons 4001589 4001589 2
Quincaillerie 4001209 4001209 1
1
2
3
4B
4A
9
17
5
6
78
11
10 12
15
14
16
13
