VDO CONTISYS OBD - User manual

Quick Reference Guide
Beknopte handleiding
Guide de référencement rapide
Schnelleinstieg
Guida di riferimento rapido
Guia de Referência Rápido
Guía de Consulta Rápida
ContiSys OBD
12/2009 (3.0)

3
English............................................... 5
Nederlands...................................... 13
Français........................................... 21
German............................................ 29
Italiano............................................. 37
Português........................................ 45
Español ........................................... 53
ContiSys Quick Guide.book Page 3 Thursday, December 17, 2009 4:20 PM

5
Contents
Quick Reference Guide
Introduction ............................................................... 6
Overview.................................................................... 6
ContiSys OBD Service Tool........................................ 8
Cable identification..................................................... 9
ContiSys Quick Guide.book Page 5 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
6
English
Quick Reference Guide
Introduction
Congratulations on choosing the
ContiSys OBD Service Tool.
This Quick Reference Guide will outline
the components of ContiSys OBD and
how to connect and use the service tool.
Before using this service tool refer to the
Operating Instructions on the enclosed
CD ROM.
Registration of service tool
To register the service tool, log on to
www.contisys-service.com
Further support can be obtained by
calling [phone].
For product support via email please
send details of your query to:
[e-mail]
Getting started
Connect the cable to the service tool and
secure the fixing screws.
Connect the service tool to the vehicle
via the diagnostic socket. Refer to the
Operating Instructions on the enclosed
CD-ROM and vehicle manufacturer's
information for the exact location of the
diagnostic socket.
Power for the service tool is provided by
the diagnostic socket. When connected
to the diagnostic socket, the service tool
will perform an internal self test and then
the screen will display the date of the
current software version.
Overview

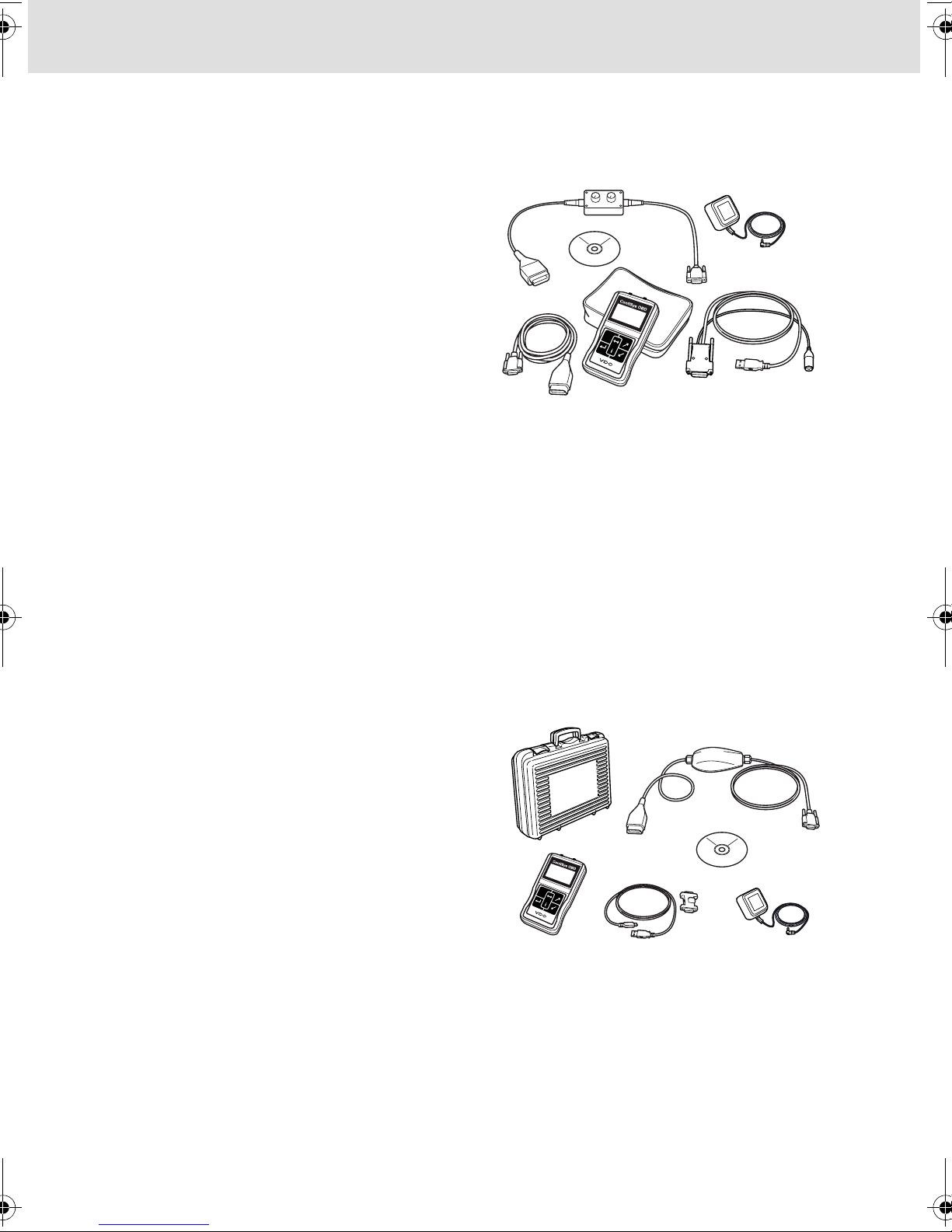

ContiSys OBD - Kit
The kit includes:
1. Service tool
2. EOBD cable
3. Carry case
4. CD ROM containing the Operating
Instructions and Application list
5. EOBD pin-switchable cable
6. EU power supply
7. USB software update cable
ContiSys OBD Professional - Kit
The kit includes:
1. Service tool
2. Multiplexer cable
3. Carry case
4. CD ROM containing the Operating
Instructions and Application list
5. EU power supply
6. USB software update dongle
CON0016s
1
2
3
4
5
6
7
112
4
3
2
10
11 AL
D
C
B
I
J
K
Esc
1
32
6
5
4
Esc
CON0098s
ContiSys Quick Guide.book Page 6 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
7

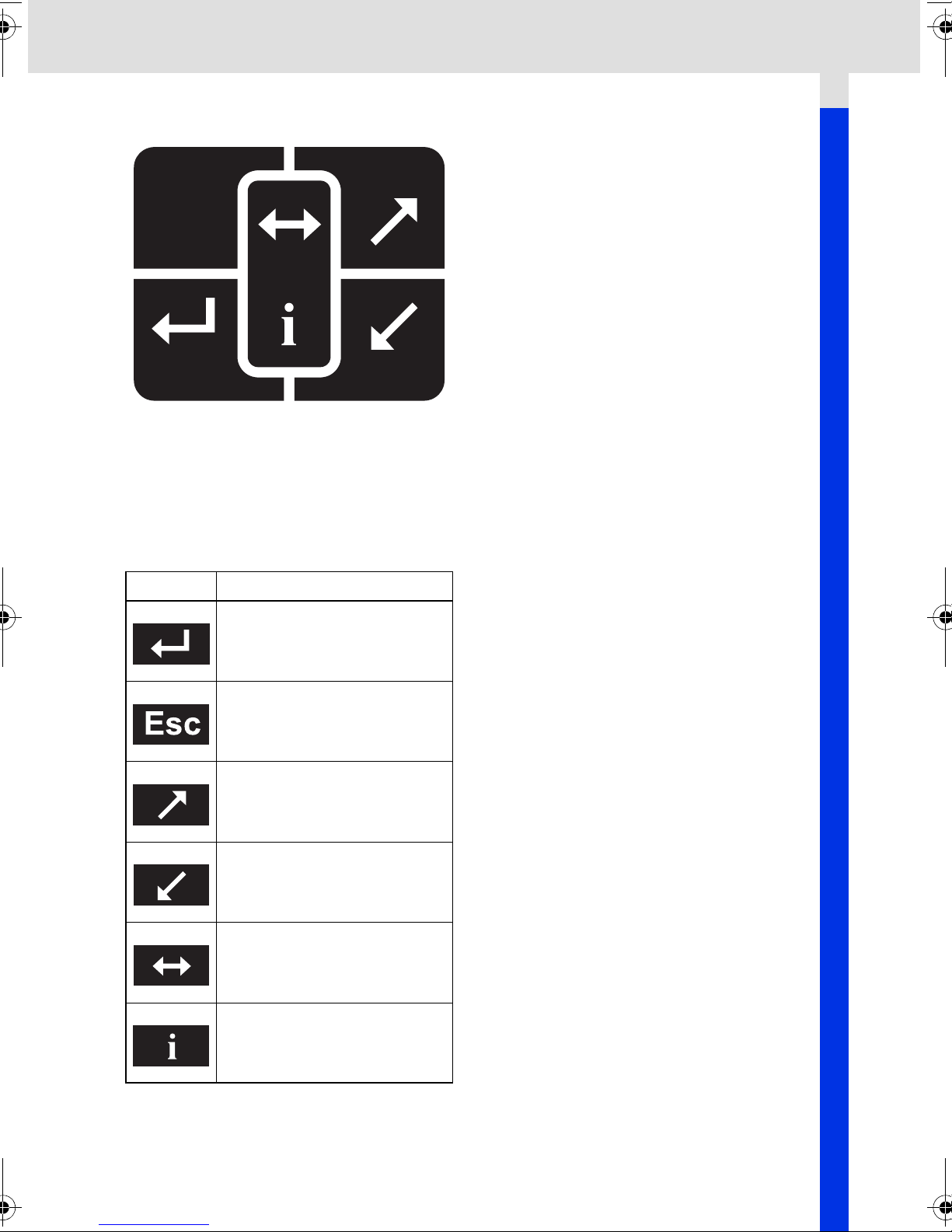

Keypad
The service tool is operated via the 6-
button keypad.
The table below details the keypad
buttons and their functionality.
Key Function
Select a menu option,
Continue or Yes.
Exit a menu or No.
Scroll up within a menu or
text.
Scroll down within a menu or
text.
Scroll left and right.
Provide context sensitive
help (where available).
Esc
CON0018s
ContiSys Quick Guide.book Page 7 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
8
ContiSys OBD Service Tool
Introduction
The functions listed in the main menu are
dependent on the software version
loaded on the tool. For further details on
available functions, please visit
www.contisys-service.com
Connection
Connection to the specific system is via
either the vehicle's EOBD (J1962)
diagnostic socket or by a system specific
connector. Refer to the 'Vehicle
Application List' on the enclosed CD
ROM to determine the correct cable.

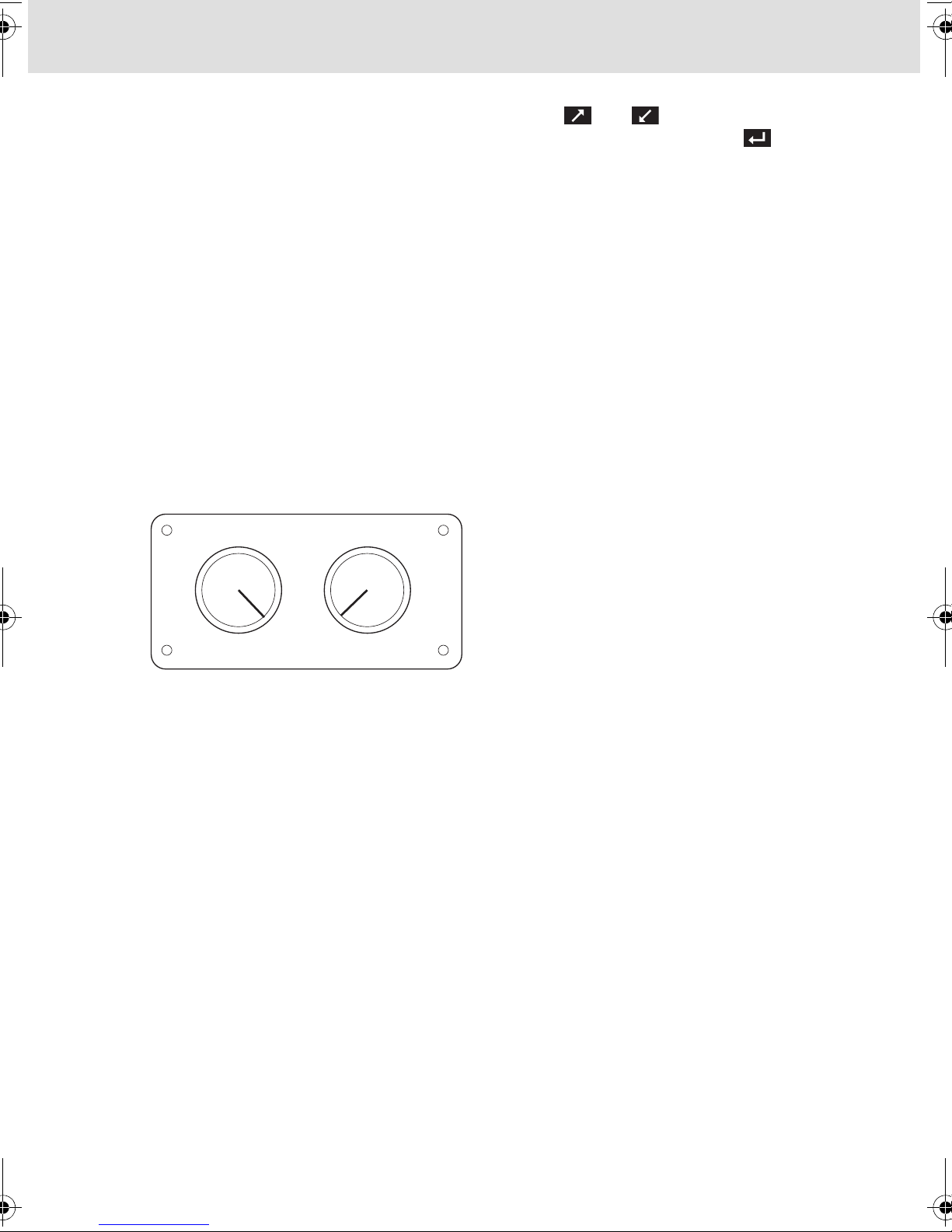

If using the EOBD (J1962) pin-switchable
cable (A2C59512072), ensure the
settings on the switch box correspond to
the settings listed for the vehicle and
system being tested.
WARNING: Incorrect settings on the
switch box may cause irreparable
damage to the vehicle’s electrical
system.
Connect the appropriate cable between
the service tool and the vehicle's
diagnostic connector. Once connected,
the current software version number is
displayed before displaying the main
menu.
Use the and keys to select the
required menu function. Press to
confirm the selection and then follow the
on-screen instructions.
If there is a connection problem, the
'Please Wait' screen will be replaced with
help screens.
Refer to the 'Operating Instructions' and
‘Vehicle Applications List’ on the
enclosed CD ROM for more detail.
Note: The latest version of the vehicle
application list can be downloaded from
www.vdo.com
A
B
C
D
EFG
H
I
J
K
L1
2
3
4
5
67
8
9
10
11
12
CON0017s
ContiSys Quick Guide.book Page 8 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
9

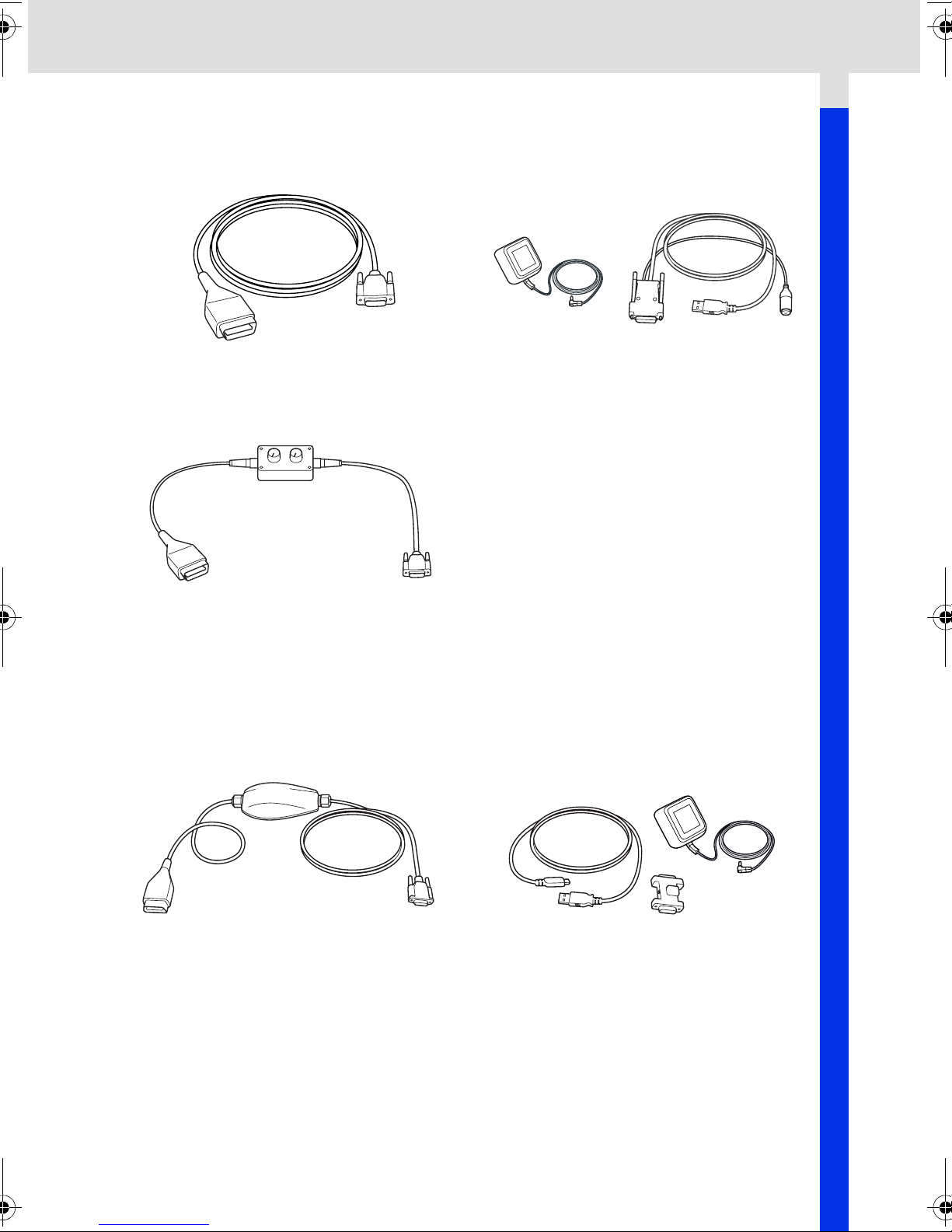

Cable identification
ContiSys OBD - Cables
A2C59512072 - EOBD cable (supplied with
ContiSys OBD).
A2C59512073 - EOBD Pin-switchable cable
(supplied with ContiSys OBD).
A2C59512076 - Updater cable.
Contisys OBD Professional - Cables
A2C59512985 - Multiplexer cable (supplied
with ContiSys OBD Professional).
A2C59513377 - Updater dongle.
CON0020s
CON0021s
112
4
3
2
10
11 AL
D
C
B
I
J
K
CON0097
CON0099s CON0100s
ContiSys Quick Guide.book Page 9 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
10
Optional Cables
A2C59512060 - VAG 2 x 2-pin cable
(optional).
A2C59512061 - PSA cable (optional).
A2C59512065 - Mercedes Sprinter cable
(optional).
A2C59512066 - Mercedes 38-pin cable
(optional).
A2C59512067 - BMW cable (optional).
A2C59512069 - Fiat/Alfa Romeo/Lancia
(optional).
CON0022s
CON0023s
CON0008
CON0009
CON0024s
CON0025s
ContiSys Quick Guide.book Page 10 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
11

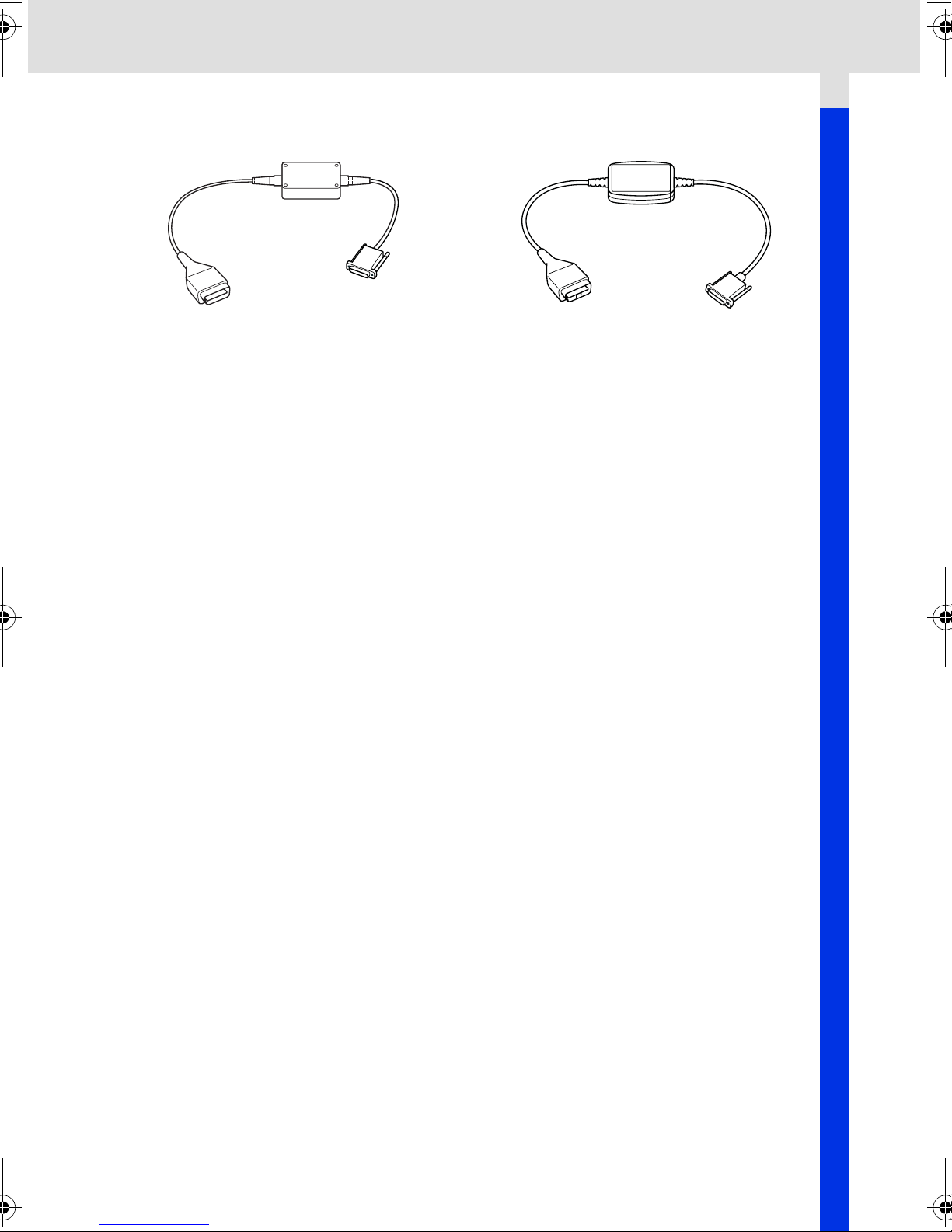

Optional cables - ContiSys OBD only
A2C59512070 - Fiat/Alfa Romeo/Lancia (LS
CAN) (optional).
A2C59512664 - CAN converter cable
(optional).
CON0026s CON0027s
ContiSys Quick Guide.book Page 11 Thursday, December 17, 2009 4:20 PM

Quick Reference Guide
12
Description VDO Part No. ATE Long Part
No. ATE Short Part No.
ContiSys OBD kit A2C59512059 03.9301-2000.4 782000
ContiSys OBD Professional kit A2C59513375 03.9301-2002.4 782002
Accessories
- ContiSys OBD and OBD
Professional
ContiSys OBD - BMW cable A2C59512067 03.9301-2015.1 782015
ContiSys OBD - Fiat/Alfa Romeo/
Lancia cable
A2C59512069 03.9301-2017.1 782017
ContiSys OBD - Mercedes cable A2C59512066 03.9301-2014.1 782014
ContiSys OBD - Mercedes Sprinter
cable
A2C59512065 03.9301-2013.1 782013
ContiSys OBD - PSA cable A2C59512061 03.9301-2011.1 782019
ContiSys OBD - VAG cable A2C59512060 03.9301-2010.1 782010
Accessories
- ContiSys OBD only
ContiSys OBD - CAN Adapter cable A2C59512664 03.9301-2012.1 782012
ContiSys OBD - Fiat/Alfa Romeo/
Lancia CAN cable
A2C59512070 03.9301-2018.1 782022
ContiSys OBD - Multiplexer cable A2C59512985 03.9301-2021.1 782021
ContiSys OBD - Carry case A2C59512097 03.9301-2020.1 782020
Software update service
ContiSys Update-Plus (Annual
software update licence)
A2C59512077 03.9301-2105.1 782105
ContiSys Quick Guide.book Page 12 Thursday, December 17, 2009 4:20 PM

13
Inhoud
Beknopte handleiding
Inleiding ................................................................... 14
Samenvatting........................................................... 14
ContiSys OBD-servicetool........................................ 16
Kabelidentificatie...................................................... 17
ContiSys Quick Guide.book Page 13 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
14
Nederlands
Beknopte handleiding
Inleiding
Hartelijk gefeliciteerd met de aanschaf
van de ContiSys OBD-servicetool.
Deze beknopte handleiding beschrijft de
onderdelen van de ContiSys OBD en hoe
de servicetool aangesloten en gebruikt
moet worden. Voordat u deze
servicetool gebruikt dient u de
bedieningsinstructies die op de
bijgeleverde CD-ROM staan te
raadplegen.
Registratie van de servicetool
Om de servicetool te registreren moet u
inloggen op de website
www.contisys-service.com
Voor meer informatie en ondersteuning
kunt u het volgende telefoonnummer
bellen: [phone].
Voor productondersteuning via e-mail
dient u details van uw aanvraag te sturen
naar: [e-mail]
Aan de slag
Sluit de kabel aan op de servicetool en
draai de bevestigingsschroeven vast.
Sluit de servicetool via de diagnose-
aansluiting aan op het voertuig.
Raadpleeg de bedieningsinstructies die
op de bijgeleverde CD-ROM staan en de
informatie van de fabrikant van het
voertuig, voor de exacte locatie van de
diagnose-aansluiting.
De voeding voor de servicetool wordt
geleverd door de diagnose-aansluiting.
Als de servicetool is aangesloten op de
diagnose-aansluiting, zal de servicetool
een interne zelftest uitvoeren en het
scherm zal vervolgens de datum van de
actuele softwareversie weergeven.
Samenvatting
ContiSys OBD - Kit
De kit bevat:
1. Servicetool
2. EOBD-kabel
3. Koffer
4. CD-ROM met bedieningsinstructies
5. EOBD pin-schakelkabel
6. EU-voeding
7. USB-kabel voor software-updates
ContiSys OBD Professional - Kit
De kit bevat:
1. Servicetool
2. Multiplex-kabel
3. Koffer
4. CD-ROM met bedieningsinstructies
5. EU-voeding
6. Update USB-software dongle
CON0016s
1
2
3
4
5
6
7
112
4
3
2
10
11 AL
D
C
B
I
J
K
Esc
1
32
6
5
4
Esc
CON0098s
ContiSys Quick Guide.book Page 14 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
15
Toetsenblok
De servicetool wordt bediend via een
toetsenblok met 6 knoppen.
De onderstaande tabel geeft een
omschrijving van de knoppen van het
toetsenblok en de functionaliteit hiervan.
Toets Functie
Selecteer een menu-optie,
Ga verder of Ja.
Een menu afsluiten of Nee.
Scroll omhoog in een menu
of tekst.
Scroll omlaag in een menu of
tekst.
Scroll naar links en rechts.
Zorg voor contextafhankelijke
hulp (daar waar
beschikbaar).
Esc
CON0018s
ContiSys Quick Guide.book Page 15 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
16
ContiSys OBD-servicetool
Inleiding
De functies die in het hoofdmenu staan
zijn afhankelijk van de softwareversie die
naar de tool geladen is. Voor meer
informatie over beschikbare functies,
bezoek de website
www.contisys-service.com
Verbinding
Met behulp van de EOBD (J1962)
diagnose-aansluiting van het voertuig of
met een systeemspecifieke aansluiting,
kunt u het apparaat aansluiten op het
specifieke systeem. Raadpleeg de
"Voertuigapplicatielijst" op de
meegeleverde CD-ROM om de correcte
kabel te bepalen.
Als u gebruik maakt van de EOBD
(J1962) pin-schakelkabel
(A2C59512072), zorg er dan voor dat de
instellingen op de regeleenheid
overeenkomen met de vermelde
instellingen voor het voertuig en het
systeem dat getest moet worden.
WAARSCHUWING: Verkeerde
instellingen op de regeleenheid kunnen
tot onherstelbare schade leiden aan het
elektrische systeem van het voertuig.
Sluit de desbetreffende kabel aan op de
servicetool en de diagnose-aansluiting
van het voertuig. Als het geheel is
aangesloten, wordt eerst het nummer
van de actuele softwareversie en dan
pas het hoofdmenu weergegeven.
Gebruik de en toetsen om de
vereiste menufunctie te selecteren. Druk
op om de selectie te bevestigen en
volg de instructies op het scherm.
Als er sprake is van een
aansluitprobleem, wordt het scherm
"Even wachten a.u.b." vervangen door
een helpschermen.
Raadpleeg de "Bedieningsinstructies" en
de "Voertuigapplicatielijst" op de
bijgeleverde CD-ROM voor meer
informatie.
Opmerking: De nieuwste versie van de
voertuigapplicatielijst kan worden
gedownload van
www.vdo.com
A
B
C
D
EFG
H
I
J
K
L1
2
3
4
5
67
8
9
10
11
12
CON0017s
ContiSys Quick Guide.book Page 16 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
17
Kabelidentificatie
ContiSys OBD-kabels
A2C59512072 - EOBD-kabel (meegeleverd
met ContiSys OBD).
A2C59512073 - EOBD pin-schakelkabel
(meegeleverd met ContiSys OBD).
A2C59512076 - updatekabel.
Contisys OBD Professional-kabels
A2C59512985 - Multiplex-kabel
(meegeleverd met ContiSys OBD
Professional).
A2C59513377 - updatedongle.
CON0020s
CON0021s
112
4
3
2
10
11 AL
D
C
B
I
J
K
CON0097
CON0099s CON0100s
ContiSys Quick Guide.book Page 17 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
18
Optionele kabels
A2C59512060 - VAG 2 x 2-pins kabel
(optioneel).
A2C59512061 - PSA-kabel (optioneel).
A2C59512065 - Mercedes Sprinter-kabel
(optioneel).
A2C59512066 - Mercedes 38-pins kabel
(optioneel).
A2C59512067 - BMW-kabel (optioneel).
A2C59512069 - Fiat/Alfa Romeo/Lancia
(optioneel).
CON0022s
CON0023s
CON0008
CON0009
CON0024s
CON0025s
ContiSys Quick Guide.book Page 18 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
19
Optionele kabels - ContiSys OBD alleen slechts
A2C59512070 - Fiat/Alfa Romeo/Lancia (LS
CAN) (optioneel).
A2C59512664 - CAN-converterkabel
(optioneel).
CON0026s CON0027s
ContiSys Quick Guide.book Page 19 Thursday, December 17, 2009 4:20 PM

Beknopte handleiding
20
Beschrijving VDO
onderdeelnr. Nr. lang ATE- onderdeel. Nr. kort ATE-
onderdeel.
ContiSys OBD - kit A2C59512059 03.9301-2000.4 782000
ContiSys OBD - Professionele kit A2C59513375 03.9301-2002.4 782002
Accessoires
- ContiSys OBD, ContiSys OBD
Professionele
ContiSys OBD -BMW-kabel A2C59512067 03.9301-2015.1 782015
ContiSys OBD - Fiat-/Alfa
Romeo-/Lancia-kabel
A2C59512069 03.9301-2017.1 782017
ContiSys OBD -Mercedes kabel A2C59512066 03.9301-2014.1 782014
ContiSys OBD -Mercedes
Sprinter-kabel
A2C59512065 03.9301-2013.1 782013
ContiSys OBD - PSA-kabel A2C59512061 03.9301-2011.1 782011
ContiSys OBD -VAG kabel A2C59512060 03.9301-2010.1 782010
Accessoires
- ContiSys OBD alleen slechts
ContiSys OBD - CAN-
converterkabel
A2C59512664 03.9301-2012.1 782012
ContiSys OBD - Fiat-/Alfa
Romeo-/Lancia-CAN kabel
A2C59512070 03.9301-2018.1 782018
ContiSys OBD -Multiplex-kabel A2C59512985 03.9301-2021.1 782021
ContiSys OBD - Koffer A2C59512097 03.9301-2020.1 782020
Software update
ContiSys Update Plus A2C59512077 03.9301-2105.1 782105
ContiSys Quick Guide.book Page 20 Thursday, December 17, 2009 4:20 PM

21
Table des Matières
Guide de référencement rapide
Avant-propos........................................................... 22
Généralités............................................................... 22
Outil d'entretien ContiSys OBD ................................ 24
Identification des câbles........................................... 25
ContiSys Quick Guide.book Page 21 Thursday, December 17, 2009 4:20 PM

Guide de référencement rapide
22
Français
Guide de référencement rapide
Avant-propos
Merci d'avoir choisi l'outil d'entretien
ContiSys OBD.
Ce Guide de référencement rapide
présente les composants du ContiSys
OBD, ainsi que la procédure à suivre
pour connecter et utiliser cet outil
d'entretien. Avant d'utiliser cet outil
d'entretien, reportez-vous au manuel
d'utilisation disponible sur le CD-ROM
inclus.
Enregistrement de l'outil d'entretien
Pour enregistrer l'outil d'entretien,
ouvrez une session sur
www.contisys-service.com
Pour une assistance supplémentaire,
appelez le [phone].
Pour une assistance technique via e-
mail, veuillez envoyer les détails de votre
demande à : hotline@contisys-
support.com
Mise en route
Branchez le câble sur l'outil d'entretien et
serrez les vis de fixation.
Connectez l'outil d'entretien à la prise de
diagnostic du véhicule. Pour
l'emplacement exact de la prise de
diagnostic, reportez-vous au manuel
d'utilisation sur le CD-ROM fourni et aux
informations fournies par le constructeur
automobile.
L'alimentation de l'outil d'entretien est
assurée par la prise de diagnostic.
Lorsqu'il est raccordé à la prise de
diagnostic, l'outil d'entretien effectue un
test interne, puis affiche la date de la
version actuelle du logiciel.
Généralités
Kit ContiSys OBD
Le kit comprend les éléments suivants :
1. Outil d'entretien
2. Câble EOBD
3. Mallette de transport
4. CD-ROM contenant le manuel
d'utilisation
5. Câble à broches commutables
EOBD
6. Alimentation électrique EU
7. Câble de mise à jour de logiciel USB
Kit ContiSys OBD Professional
Le kit comprend les éléments suivants :
1. Outil d'entretien
2. Câble multiplex
3. Mallette de transport
4. CD-ROM contenant le manuel
d'utilisation
5. Alimentation électrique EU
6. Clé électronique de mise à jour
logicielle USB
CON0016s
1
2
3
4
5
6
7
112
4
3
2
10
11 AL
D
C
B
I
J
K
Esc
1
32
6
5
4
Esc
CON0098s
ContiSys Quick Guide.book Page 22 Thursday, December 17, 2009 4:20 PM
