Velleman HQ-Power VDP7510S2 User manual

VDP7510S2
DMX-CONTROLLED SUNSTRIP BLINDER
DMX-GESTUURD BOVENLICHT
HERSE À PILOTAGE DMX
'SUNSTRIP' BLINDER CONTROLADO POR DMX
DMX-GESTEUERTER 'SUNSTRIP' BLINDER
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG

VDP7510S2_v4 HQPOWER™
2
VDP7510S2 – DMX-CONTROLLED SUNSTRIP BLINDER
1.Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its
lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted
municipal waste; it should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling service. Respect the local
environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing HQPOWER! You have acquired a powerful DMX-controlled sunstrip blinder for
use on stages, at exhibitions, fashion shows, etc. Please read the manual thoroughly before bringing
this device into service. If the device was damaged in transit, don't install or use it and contact your
dealer.
2.Safety Instructions
•Damage caused by disregard of certain guidelines in this manual is not covered by the warranty
and the dealer will not accept responsibility for any ensuing defects or problems.
•A qualified technician should install and service this device.
•Do not switch the device on immediately after it has been exposed to changes in temperature.
Protect the device against damage by leaving it switched off until it has reached room
temperature.
•This device falls under protection class I. It is therefore essential that the device be earthed. Have
a qualified person carry out the electric connection.
•Make sure that the available voltage does not exceed the voltage stated in the specifications of
this manual.
•Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it
if necessary.
•Disconnect the device from the mains to clean it or when it is not in use. Handle the power cord
by the plug only.
•Do not look directly at the light source as sensitive people may go into epileptic seizure if they do.
•Keep the device away from splashing and dripping liquids. Never put objects filled with liquid on
top of the device.
•Note that damage caused by user modifications to the device is not covered by the warranty.
•Keep the device away from children and unauthorised users.
3.General Guidelines
•This device is designed for professional use on stage, in discos, theatres, etc. The VDP7510S2
should only be used indoors and connected to an alternating current of max. 230VAC/50Hz.
•Lighting effects are not designed for permanent operation: regular operation breaks will prolong
their lives.
•Do not shake the device. Avoid brute force when installing or operating the device.
•Select a location where the device is protected against extreme heat (see “Technical
Specifications”), dust and moisture. Respect a minimum distance of 0.5m between the device’s
light output and any illuminated surface.
•Use an appropriate safety cable to fix the device (e.g. VDLSC7 or VDLSC8).
Be very careful during the installation: touching live wires can cause life-threatening
electroshocks.
Do not touch the device during operation as the housing heats up.
Keep this device away from rain and moisture.
Unplug the mains lead before opening the housing.

VDP7510S2_v4 HQPOWER™
3
•Familiarise yourself with the functions of the device before actually using it. Do not allow
operation by unqualified people. Any damage that may occur will most probably be due to
unprofessional use of the device.
•Use the original packaging if the device is to be transported.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. All other uses may lead to short circuits, burns,
electroshocks, crash, etc. Using the device in an unauthorised way will void the warranty.
4. Installation
a) Lamps
•Only fit or replace a lamp when the device is unplugged from the mains.
•Let the blinder cool down before replacing it as its temperature can reach 700°C during
operation.
•Do not install lamps with a higher wattage than what this device was designed for.
•Replace any deformed or damaged lamp with a lamp of the same type (see “Technical
Specifications”):
1. Loosen the top screw holding the vented lid. Remove the lid.
2. Remove the old lamp and replace with a new one.
3. Reinstall the lid and secure.
Remark: Do not use the device when the cover is open.
b) Mounting the Device
•Have the device installed by a qualified person, respecting EN 60598-2-17 and all other applicable
norms.
•The carrying construction must be able to support 10 times the weight of the device for 1 hour
without deforming.
•The installation must always be secured with a secondary attachment e.g. a safety cable.
•Never stand directly below the device when it is being mounted, removed or serviced. Have a
qualified technician check the device once a year and once before you bring it into service.
•Install the device in a location with few passers-by that is inaccessible to unauthorised persons.
•Overhead mounting requires extensive experience: calculating workload limits, determining the
installation material to be used… Have the material and the device itself checked regularly. Do not
attempt to install the device yourself if you lack these qualifications as improper installation may
result in injuries.
•Make sure there is no flammable material within a 0.5m radius of the device.
•Have a qualified electrician carry out the electric connection.
•Connect the device to the mains with the power plug. Do not connect it to a dimming pack.
•The installation has to be approved by an expert before the device is taken into service.
5.Description

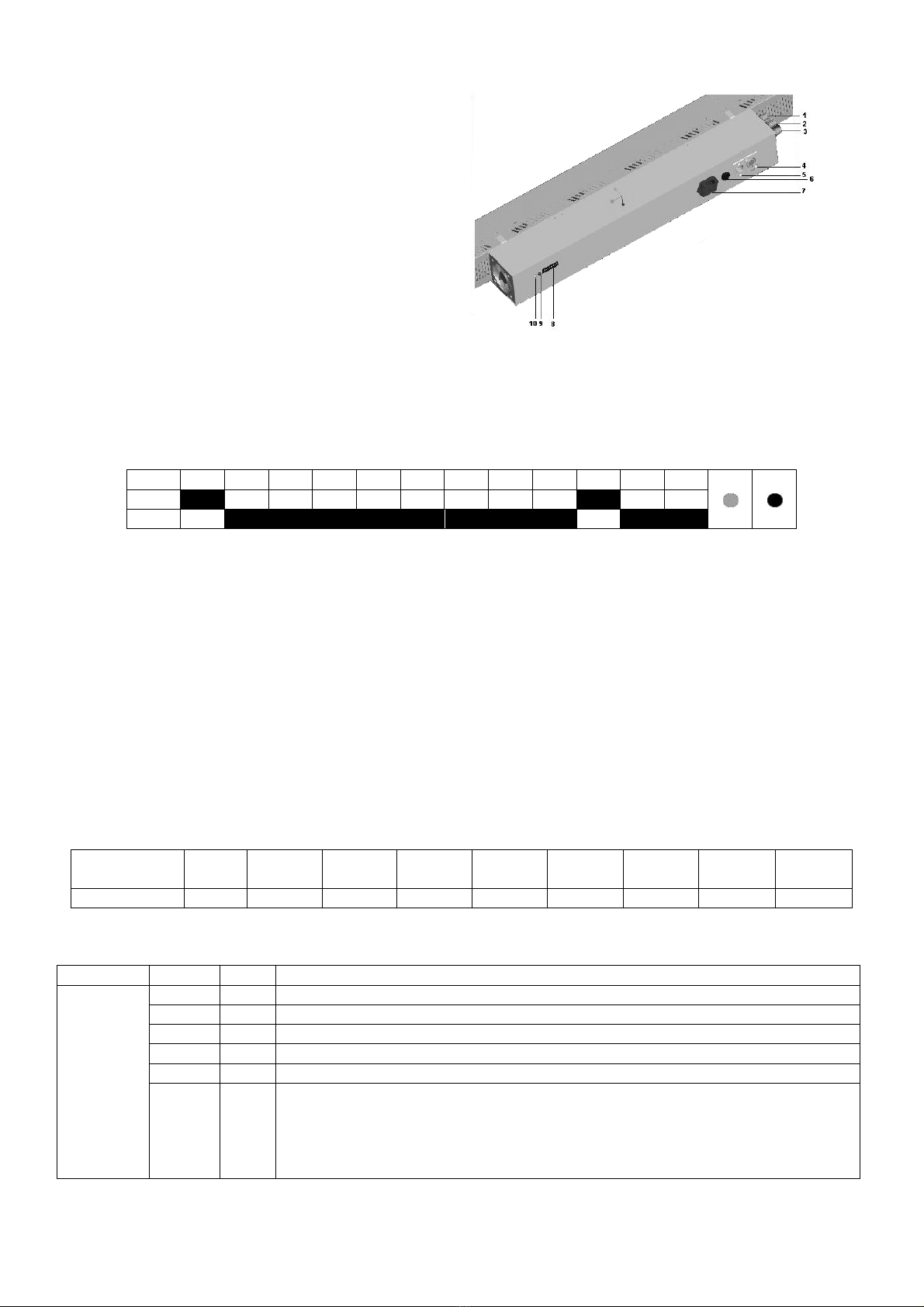

1. speed adjustment
2. brightness adjustment
3. sound sensitivity adjustment
4. DMX output
5. DMX input
6. microphone
7. power socket
8. DIP switches
9. power indicator
10. DMX signal indicator

VDP7510S2_v4 HQPOWER™
4
6.Operation
•Power-Up
Connect the blinder to the mains. The red LED will light and the blinder will automatically self-test.
The blue signal indicator LED will only light in DMX mode. Refer to the table below to set the DIP
switches.
1
2
3
4
5
6
7
8
9
10
11
12
ON
OFF
OFF = 0, ON = 1
Address code 10 – 11 – 12 is to select the required mode.
000 = DMX mode
001 = MASTER/SLAVE mode – auto mode
010 = MASTER/SLAVE – audio mode
011 = STAND-ALONE – auto mode
100 = STAND-ALONE – audio mode
101 = MASTER/SLAVE – auto + audio mode
110 = STAND-ALONE – auto + audio mode
111 = BLACKOUT mode
•DMX Mode
Set the address (1 to 511) using DIP switches 1 to 9.
DIP
switch
1 2 3 4 5 6 7 8 9
Address
1
2
4
8
16
32
64
128
264
The DMX LED will flash when the unit receives a DMX signal.
Channel
From
To
Description
1
0
40
All lamps are off.
41
70
10-channel mode: each lamp controlled separately.
71
100
5-channel mode: 2 lamps per channel.
101
130
2-channel mode: 5 lamps per channel.
131
160
1-channel mode: 10 lamps per channel.
161 190
4-channel mode:
channel 1 = built-in modes
channel 2 = built-in programs
channel 3 = brightness
channel 4 = speed
191 220
3-channel mode:
channel 1 = built-in modes
channel 2 = built-in programs
channel 3 = brightness
221 255
4-channel mode:
channel 1 = built-in modes
channel 2 = built-in programs
channel 3 = brightness
channel 4 = speed
•Master Mode
Select any of the 16 built-in programs using DIP switches 1 to 4.
oAuto Mode

VDP7510S2_v4 HQPOWER™
5
The blinder automatically runs the built-in program. Brightness and speed can be adjusted
through the controls at the back: brightness (0 ~ 100%) and speed (80ms/step ~ 8s/step).
oAudio Mode
The blinder reacts to the surrounding sound. Brightness and sound sensitivity can be adjusted
through the controls at the back.
oMaster/Slave Mode
Interconnect several blinders through the 3-pin XLR connection. Set the first blinder as master
device and set all other blinders as slave devices.
•DMX512 Connection
Connect an XLR cable to the female 3-pin XLR output of your controller and the other side to the
male 3-pin XLR input of the VDP7510S2. Multiple VDP7510S2s can be linked through serial
linking. The linking cable should be a two-core screened cable with XLR input and output connectors.
•DMX512 Chain with Termination
A DMX terminator is recommended for installations where the DMX cable has
to run a long distance or is in an electrically noisy environment (e.g. discos).
The terminator prevents corruption of the digital control signal by electrical
noise. The DMX terminator is simply an XLR plug with a 120Ω resistor
between pins 2 and 3, which is then plugged into the XLR output socket of
the last device in the chain.
Please see illustrations.
•DMX Start Address Selection
All DMX-controlled devices need a digital start address so that the correct device responds to the
signals. This start address is the channel number from which the device starts to “listen” to the DMX
controller. Enter the correct number and read it from the display located on the base of the
VDP7510S2.
You can use the same starting address for a whole group of devices or enter an individual one for
every device.
When all devices have the same address, all the VDP7510S2s will “listen” to the control signal on
one particular channel. In other words: changing the settings of one channel will affect all devices
simultaneously. If you set different addresses, each device will “listen” to a separate channel
number. Changing the settings of one channel will only affect the device in question.
In the case of the 11channel VDP7510S2, you will have to set the start address of the first
VDP7510S2 to 1, the second VDP7510S2 to 12 (1 + 11), the third to 23 (12 + 11) and so on.
7.Cleaning and Maintenance
1. All screws should be tightened and free of corrosion.
2. The housing, visible parts, mounting supports and the installation location (e.g. ceiling,
suspension, trussing) should not be deformed, modified or tampered with e.g. do not drill extra
holes in mounting supports, do not change the location of the connections.
3. Moving mechanic parts must not show any signs of wear and tear.
4. The electric power supply cables must not show any damage. Have a qualified technician
maintain the device.
5. Disconnect the device from the mains prior to maintenance activities.
6. Wipe the device regularly with a moist, lint-free cloth. Do not use alcohol or solvents.
7. There are no user-serviceable parts.
8. Contact your dealer for spare parts if necessary.

VDP7510S2_v4 HQPOWER™
6
8.Technical Specifications
Power Supply max. 230VAC / 50Hz
Lamps 10 x ELC GU10, 240V/70W (order code LAMP75/240S2)
Fuse F 6.3A, 250VAC (5 x 20mm) (order code FF10N)
Dimensions 1300 x 75 x 155mm
Total Weight 10.1kg
Max. Ambient Temperature 45°C
Max. Housing Temperature 130°C
Use this device with original accessories only. Velleman nv cannot be held responsible in
the event of damage or injury resulted from (incorrect) use of this device.
For more info concerning this product, please visit our website www.hqpower.com.
The information in this manual is subject to change without prior notice.

VDP7510S2_v4 HQPOWER™
7
VDP7510S2 – DMX-GESTUURD BOVENLICHT
1.Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.
Dank u voor uw aankoop! Gebruik dit krachtig bovenlicht met DMX-sturing op podia,
tentoonstellingen, modeshows, enz. Lees deze handleiding grondig voor u het toestel in gebruik
neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw
dealer.
2.Veiligheidsinstructies
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding
en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
•Laat dit toestel installeren en onderhouden door een geschoolde technicus.
•Om beschadiging te vermijden, zet u het toestel best niet aan onmiddellijk nadat het werd
blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur
gekomen is.
•Dit toestel valt onder beschermingsklasse I, wat wil zeggen dat het toestel geaard moet zijn. Een
geschoolde technicus moet de elektrische aansluiting verzorgen.
•De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de
handleiding.
•De voedingskabel mag niet omgeplooid of beschadigd zijn. Laat uw dealer zo nodig een nieuwe
kabel plaatsen.
•Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u
het niet gebruikt.
•Kijk niet rechtstreeks in de lichtbron. De lichtbron kan bij gevoelige mensen leiden tot een aanval
van epilepsie.
•Houd dit toestel uit de buurt van opspattende en druppelende vloeistoffen. Plaats geen objecten
gevuld met vloeistof op het toestel.
•Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de
garantie.
•Houd dit toestel uit de buurt van kinderen en onbevoegden.
3.Algemene richtlijnen
•Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel
enkel binnenshuis gebruiken en aansluiten op een wisselspanning van maximum 230VAC/50Hz.
•Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze
langer meegaan.
Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke
elektroshocks te vermijden.
Raak het toestel niet aan wanneer het in gebruik is: de behuizing wordt warm.
Bescherm dit toestel tegen regen en vochtigheid.
Verzeker u ervan dat het toestel niet aangesloten is op een stroombron alvorens het
te openen.

VDP7510S2_v4 HQPOWER™
8
•Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit
toestel.
•Installeer het toestel weg van extreme temperaturen (zie “Technische specificaties”),
vochtigheid en stof. Zorg voor een minimumafstand van 0.5m tussen de lichtuitgang van het
toestel en het belichte oppervlak.
•Maak het toestel vast met een geschikte veiligheidskabel (bv. VDLSC7 of VDLSC8).
•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen
mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
•Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
•Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
•Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot
kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de
garantie.
4.Installatie
a) Lampen
•Plaats of vervang een lamp enkel wanneer het toestel niet is aangesloten op het lichtnet.
•Laat het bovenlicht afkoelen voor u het vervangt: de bedrijfstemperatuur ligt rond de 700°C.
•Plaats geen lampen met een te hoog wattage. Deze worden warmer dan die waarop dit toestel is
voorzien.
•Vervang een vervormde of beschadigde lamp door een lamp van hetzelfde type (zie “Technische
specificaties”). Ga als volgt te werk:
1. Maak de bovenste schroef los en verwijder het deksel.
2. Verwijder de oude lamp en vervang ze door een nieuwe.
3. Plaats het deksel en maak vast.
Opmerking: Stel het toestel niet in werking wanneer het deksel eraf is.
b) Het toestel monteren
•Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere
toepasselijke normen.
•De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van
dit toestel kunnen dragen zonder te vervormen.
•Maak het toestel ook vast met een veiligheidskabel.
•Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of schoonveegt. Laat het
toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per
jaar volledig nakijken.
•Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel
kan aanraken.
•Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de
maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal
u kunt gebruiken en u moet het gebruikte materiaal en het toestel af en toe laten nakijken.
Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden
tot verwondingen.
•Verwijder alle brandbaar materiaal in een straal van 0.5m rond het toestel.
•Een geschoolde elektricien moet het toestel aansluiten.
•Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
•De installatie moet voor het eerste gebruik gekeurd worden door een expert.
5.Omschrijving
1. instelling snelheid
2. instelling helderheid
3. instelling geluidsgevoeligheid
4. DMX-uitgang
5. DMX-ingang
6. microfoon
7. voedingsingang

VDP7510S2_v4 HQPOWER™
9
8. DIP-schakelaars
9. Voedingsaanduiding
10. aanduiding DMX-signaal
6.Gebruik
•Opstarten
Koppel het bovenlicht aan het lichtnet. De rode led licht op en het bovenlicht start automatisch een
zelftestprogramma. De blauwe led licht enkel op in DMX-modus. Raadpleeg de tabel hieronder en
stel de DIP-schakelaars in.
1
2
3
4
5
6
7
8
9
10
11
12
ON
OFF
OFF = 0, ON = 1
Selecteer de gewenste modus aan de hand van adrescode 10 – 11 – 12.
000 = DMX
001 = MASTER/SLAVE – automatische modus
010 = MASTER/SLAVE – muzieksturing
011 = STAND-ALONE – automatische modus
100 = STAND-ALONE – muzieksturing
101 = MASTER/SLAVE – automatische modus + muzieksturing
110 = STAND-ALONE – automatische modus + muzieksturing
111 = BLACKOUT
•DMX-sturing
Stel het adres in (1 tot 511) aan de hand van DIP-schakelaars 1 tot 9.
DIP-
shakelaar
1 2 3 4 5 6 7 8 9
Adres
1
2
4
8
16
32
64
128
264
De led flitst indien het bovenlicht een DMX-signaal ontvangt.
Kanaal Van Tot Omschrijving
1
0
40
Alle lampen zijn uitgeschakeld.
41
70
10-kanaals modus: elke lamp wordt afzonderlijk gestuurd.
71
100
5-kanaals modus: 2 lampen per kanaal.
101
130
2-kanaals modus: 5 lampen per kanaal.
131
160
1-kanaals modus: 10 lampen per kanaal.
161 190
4-kanaalsmodus:
kanaal 1 = ingebouwde modi
kanaal 2 = ingebouwde programma's
kanaal 3 = helderheid
kanaal 4 = snelheid
191 220
3-kanaalsmodus:
kanaal 1 = ingebouwde modi
kanaal 2 = ingebouwde programma's
kanaal 3 = helderheid
221 255
4-kanaalsmodus:
kanaal 1 = ingebouwde modi
kanaal 2 = ingebouwde programma's
kanaal 3 = helderheid
kanaal 4 = snelheid
•Mastermodus

VDP7510S2_v4 HQPOWER™
10
Selecteer een van de 16 ingebouwde programma’s aan de hand van DIP-schakelars 1 tot 4.
oAutomatische modus
Het bovenlicht speelt het programma automatische af. Regel de helderheid en de snelheid via
de regelknoppen achteraan het toestel: helderheid (0 ~ 100%) en snelheid 80ms/stap ~
8s/stap).
oMuziekgestuurde modus
Het bovenlicht reageert op de muziek. Regel de helderheid en de snelheid via de regelknoppen
achteraan het toestel.
oMaster-slavemodus
Koppel de verscheidene bovenlichten aan elkaar via de 3-pin XLR-aansluiting. Stel het eerste
bovenlicht in als mastertoestel en alle andere toestellen als slavetoestellen.
•DMX512-aansluiting
Sluit een XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van de controller en de andere kant van
de mannelijke 3-pin XLR-ingang van de VDP7510S2. U kunt verscheidene VDP7510S2’s aan
elkaar koppelen met behulp van een seriële koppeling. Gebruik daarvoor een 2-aderige
afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.
•DMX512-keten met eindweerstand
Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt
gebruikt in een omgeving met veel elektrische ruis (bv. een discotheek). De
eindweerstand voorkomt corruptie van het digitale controlesignaal door
elektrische ruis. De DMX eindweerstand is niets meer dan een XLR-stekker
met een weerstand van 120Ω van pin 2 naar 3. Deze XLR-stekker wordt dan
aangesloten op de XLR-uitgang van het laatste toestel in de reeks. Zie de
illustraties links.
•DMX512-startadres
Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert
op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel “luistert” naar
het signaal van de DMX controller. Geef het correcte nummer in en lees het af op de display
onderaan uw VDP7510S2.
U kunt één enkel startadres gebruiken voor een groep toestellen of u kunt per toestel een nieuw
startadres ingeven.
Wanneer u één enkel startadres instelt, zullen alle toestellen “luisteren” naar hetzelfde kanaal. Met
andere woorden: wanneer u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk
op reageren.
Wanneer u verschillende adressen instelt, dan luistert elk toestel naar een ander kanaal. Met andere
woorden: wanneer u de instellingen van een kanaal verandert, zal enkel het toestel op dat kanaal
reageren.
In het geval van de 11-kanaals VDP7510S2, zult u het startadres van het eerste toestel op 1
moeten instellen, van het tweede toestel op 12 (1 + 11), van het derde op 23 (12 + 11), enz.
7.Reiniging en onderhoud
1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest
vertonen.
2. De behuizing, de lenzen, de montagebeugels en de montageplaats (bv. het plafond of het
gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels,
aansluitingen niet verplaatsen etc.)

VDP7510S2_v4 HQPOWER™
11
3. Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen niet
onregelmatig bewegen.
4. De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een
geschoolde technicus.
5. Ontkoppel het toestel van het lichtnet voor u aan onderhoudswerkzaamheden begint.
6. Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of
solvent.
7. De gebruiker mag geen onderdelen vervangen.
8. Bestel eventuele reserveonderdelen bij uw dealer.
8.Technische specificaties
Voeding max. 230VAC / 50Hz
Lampen 10 x ELC GU10, 240V/70W (ordercode LAMP75/240S2)
Zekering F 6.3A, 250VAC (5 x 20mm) (ordercode FF10N)
Afmetingen 1300 x 75 x 155mm
Gewicht 10.1kg
Max. omgevingstemperatuur 45°C
Max. temperatuur behuizing 130°C
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor
schade of kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie omtrent dit product, zie www.hqpower.com.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.

VDP7510S2_v4 HQPOWER™
12
VDP7510S2 – HERSE À PILOTAGE DMX
1.Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie
peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera
l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service
de recyclage local. Il convient de respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! La VDP7510S2 est une puissante herse à pilotage DMX pour
emploi sur scènes, lors d’expositions, défilés de mode, etc. Lire la présente notice attentivement
avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas
l’installer et consulter votre revendeur.
2.Prescriptions de sécurité
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette
notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en
résultent.
•Confier l’installation et l’entretien à un personnel qualifié.
•Ne pas brancher l’appareil après exposition à des variations de température. Afin d’éviter des
dommages, attendre jusqu’à ce que l’appareil ait atteint la température ambiante avant de
l’utiliser.
•Cet appareil ressort à la classe de protection I, ce qui implique que l’appareil doit être mis à la
terre. Un technicien qualifié doit établir la connexion électrique.
•La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de
cette notice.
•Le câble d’alimentation ne peut pas être replissé ou endommagé. Demander à votre revendeur de
renouveler le câble d’alimentation si nécessaire.
•Débrancher l’appareil s’il n’est pas utilisé ou pour le nettoyer. Tirer la fiche pour débrancher l'appareil ;
non pas le câble.
•Ne pas regarder directement la source lumineuse comme ceci peut entraîner des crises d’épilepsie chez
certains gens.
•Tenir l’appareil à l’écart d’éclaboussures et de jaillissements. Ne jamais placer d’objet contenant
un liquide sur l’appareil.
•Les dommages occasionnés par des modifications à l’appareil par le client, ne tombent pas sous
la garantie.
•Garder votre VDP7510S2 hors de la portée de personnes non qualifiées et de jeunes enfants.
3.Directives générales
•Cet appareil a été développé pour usage professionnel dans des discothèques, des théâtres, etc.
Employer cet appareil à l’intérieur et le connecter à une source de courant CA de max.
230VCA/50Hz.
•Un effet lumineux n’est pas conçu pour une opération continue. Des pauses régulières
prolongeront sa vie.
Être prudent lors de l’installation : toucher un câble sous tension peut causer des
électrochocs mortels.
Ne pas toucher l’appareil lorsqu’il est en service : le boîtier chauffe !
Protéger l’appareil contre la pluie et l’humidité.
Débrancher le câble d'alimentation avant d'ouvrir le boîtier.

VDP7510S2_v4 HQPOWER™
13
•Éviter de secouer l’appareil et traiter l’appareil avec circonspection pendant l’installation et
l’opération.
•Choisir un endroit où l’appareil est protégé contre la poussière, l’humidité et des températures
extrêmes (voir « Spécifications techniques »). Respecter une distance minimum de 0.5m entre
la sortie lumière de l’appareil et la surface illuminée.
•Fixer l’appareil à l’aide d’un câble de sécurité adéquat (p.ex. VDLSC7 ou VDLSC8).
•Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser. Ne pas permettre pas aux
personnes non qualifiées d’opérer cet appareil. La plupart des dégâts sont causés par un usage
non professionnel.
•Transporter l’appareil dans son emballage originel.
•Toute modification de l’appareil est interdite pour des raisons de sécurité.
•N’utiliser votre VDP7510S2 qu’à sa fonction prévue. Tout autre usage peut causer des courts-
circuits, des brûlures, des électrochocs etc. Un usage impropre annule d'office la garantie.
4.Installation
a) Ampoules
•Déconnecter l’appareil du réseau électrique avant d’installer ou de remplacer une lampe.
•Laisser refroidir une ampoule avant de la remplacer; elle peut atteindre une température de
700°C.
•N’installer aucune ampoule dont la puissance dépasse la puissance maximale mentionnée dans
cette notice.
•Remplacer toute ampoule déformée ou endommagée par une ampoule du même type (voir
« Spécifications techniques ») :
1. Desserrer la vis tenant en place le couvercle.
2. Retirer l’ancienne ampoule et installer une nouvelle.
3. Réinstaller et fixer le couvercle.
Remarque : Il est interdit d’opérer un appareil lorsque le couvercle est ouvert.
b) Montage de l’appareil
•Un technicien qualifié doit installer l’appareil en respectant EN 60598-2-17 et toute autre norme
applicable.
•La construction portante de l’appareil doit être capable de supporter 10 x le poids de l’appareil
pendant une heure, sans qu’une déformation de la construction en résulte.
•Fixer votre VDP7510S2 à l’aide d’un câble de sécurité (sécurité supplémentaire).
•Éviter de vous positionner en dessous de l’appareil pour l’enlever ou lors du montage ou du
nettoyage. Un technicien qualifié doit réviser l’appareil avant la mise en service. Organiser une
révision minutieuse annuelle.
•Installer l’appareil à un endroit où personne ne peut passer ou s’asseoir et où personne ne peut le
toucher.
•L’installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de
la construction, les matériaux d’installation requis etc. De temps en temps, un technicien qualifié
doit vérifier la construction portante et l’appareil même. Ne pas essayer d’installer cet appareil
vous-même si vous n’avez pas les qualifications requises ; une installation incorrecte peut
entraîner des blessures.
•Enlever tout matériau inflammable dans un rayon de 0.5m autour de l’appareil.
•Un électricien qualifié doit établir la connexion électrique.
•Brancher l’appareil sur le réseau électrique par la fiche d’alimentation. Ne pas le brancher sur un
bloc de puissance.
•Un expert doit approuver l’installation avant qu’elle puisse être prise en service.

VDP7510S2_v4 HQPOWER™
14
5.Description
1. réglage de la vitesse
2. réglage de la clarté
3. réglage de la sensibilité sonore
4. sortie DMX
5. entrée DMX
6. microphone
7. prise d’entrée d’alimentation
8. interrupteurs DIP
9. indicateur de puissance
10. indicateur du signal DMX
6.Emploi
•Mise en marche
Raccorder la herse au réseau électrique. La DEL rouge s’allume et la herse effectue le programme
d’autotest de démarrage. La DEL bleue ne s’allume qu’en mode DMX. Consulter la table ci-dessous
pour la configuration des interrupteurs DIP.
1
2
3
4
5
6
7
8
9
10
11
12
ON
OFF
OFF = 0, ON = 1
Sélectionner le mode à l’aide des codes d’adressage sous les interrupteurs 10 – 11 – 12.
000 = mode DMX
001 = MAÎTRE/ESCLAVE – mode automatique
010 = MAÎTRE/ESCLAVE – pilotage par le son
011 = POSE LIBRE – mode automatique
100 = POSE LIBRE – pilotage par le son
101 = MAÎTRE/ESCLAVE – mode automatique + pilotage par le son
110 = POSE LIBRE – mode automatique + pilotage par le son
111 = mode BLACKOUT
•Mode DMX
Configurer l’adresse (1 à 511) à l’aide des interrupteurs DIP 1 à 9.
Interrupteur
DIP
1 2 3 4 5 6 7 8 9
Adresse
1
2
4
8
16
32
64
128
264
La DEL DMX clignote lorsque la herse reçoit un signal DMX.
Canal
De
À
Description
1
0
40
Toutes les ampoules sont éteintes.
41
70
Mode à 10 canaux : chaque ampoule est pilotée séparément.
71
100
Mode à 5 canaux : 2 ampoules par canal.
101
130
Mode à 2 canaux : 5 ampoules par canal.
131
160
Mode à 1 canal : 10 ampoules par canal.
161 190
Mode 4 canaux :
canal 1 = modes intégrés
canal 2 = programmes intégrés
canal 3 = clarté
canal 4 = vitesse

VDP7510S2_v4 HQPOWER™
15
Canal
De
À
Description
191 220
Mode 3 canaux:
canal 1 = modes intégrés
canal 2 = programmes intégrés
canal 3 = clarté
221 255
Mode 4 canaux:
canal 1 = modes intégrés
canal 2 = programmes intégrés
canal 3 = clarté
canal 4 = vitesse
•Mode maître/esclave
Sélectionner un des 16 programmes intégrés à l’aide des interrupteurs DIP 1 à 4.
oMode automatique
La herse parcourt automatiquement le programme intégré. La clarté et la vitesse sont
réglables à l’aide des régulateurs à l’arrière : clarté (0 ~ 100%) et vitesse (80ms/étape ~
8s/étape).
oMode à pilotage par le son
La herse réagit au son. La clarté et la vitesse sont réglables à l’aide des régulateurs à l’arrière.
oMode maître/esclave
Interconnecter les herses par les connexions XLR à 3 broches. Configurer la première herse
comme l’appareil maître et toutes les autres herses comme appareils esclaves.
•Connexion DMX512
Connecter un câble à fiche XLR inclus à la sortie XLR femelle à 3 broches de votre contrôleur et
l’autre fiche XLR mâle à 3 broches à l’entrée du VDP7510S2. Il est possible de relier plusieurs
VDP7510S2 à partir d’une connexion sérielle. Utiliser un câble de connexion blindé à 2 conducteurs
avec des connecteurs d’entrée et de sortie XLR.
•Connexion DMX512 avec une résistance de terminaison
Une résistance de terminaison DMX est à recommander si le câble DMX doit
couvrir une grande distance ou s’il est utilisé dans un environnement avec
beaucoup de bruit électrique (p.ex. une discothèque). La résistance de
terminaison prévient la corruption du signal de contrôle numérique par le
bruit électrique. La résistance de terminaison DMX n’est rien d’autre qu’une
fiche XLR avec une résistance de 120Ω de broche 2 vers broche 3 (voir
illustration à gauche). Cette fiche XLR est connectée à la sortie XLR du
dernier appareil de la série.
•Adresse de départ DMX
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer
que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique
indique le numéro de canal sur lequel l’appareil écoute le contrôleur DMX. Déterminez cette adresse
avec les interrupteurs DIP au dos de l’appareil.
Vous avez le choix entre une seule adresse de départ pour toute une série d’appareils ou une
adresse de départ par appareil. Dans le cas d’une seule adresse, tous les appareils « écouteront »
les mêmes signaux, sur un seul canal. Tous les appareils seront donc influencés lorsque vous
changez les réglages d’un seul canal. Avec des adresses de départ individuelles, chaque appareil
« écoutera » son propre canal. Par conséquent, un ajustement des réglages d’un canal n’influence
que l'appareil sur ce canal.

VDP7510S2_v4 HQPOWER™
16
Pour la VDP7510S2 à 11 canaux, l’adresse de départ du premier appareil est 1, du deuxième 12 (1
+ 11), du troisième 23 (12 + 11), etc.
7.Nettoyage et entretien
1. Serrer les écrous et les vis et vérifier qu’ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être
déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer
les connexions etc.
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir
l’appareil.
5. Débrancher l’appareil avant de le nettoyer.
6. Essuyer l’appareil régulièrement avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et
de solvants.
7. Il n’y a aucune pièce maintenable par l’utilisateur.
8. Commander des pièces de rechange éventuelles chez votre revendeur.
8.Spécifications techniques
Alimentation max. 230VCA / 50Hz
Ampoules 10 x ELC GU10, 240V/70W (référence LAMP75/240S2)
Fusible F 6.3A, 250VCA (5 x 20mm) (référence FF10N)
Dimensions 1300 x 75 x 155mm
Poids 10.1kg
Température ambiante max. 45°C
Température max. du boîtier 130°C
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman ne sera
aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet
appareil.
Pour plus d’information concernant cet article, visitez notre site web www.hqpower.com.
Toutes les informations présentées dans cette notice peuvent être modifiées sans
notification préalable.

VDP7510S2_v4 HQPOWER™
17
VDP7510S2 – 'SUNSTRIP' BLINDER CONTROLADO POR DMX
1.Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles,
podrían dañar el medio ambiente. No tire este aparato (ni las pilas eventuales) en la basura
doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio
ambiente.
Si tiene dudas, contacte con las autoridades locales para eliminación.
¡Gracias por haber comprado la VDP7510S2! Es una potente cegadora controlada por DMX para
escenarios, exposiciones, pasarelas, etc. Lea atentamente las instrucciones del manual antes de
usar el aparato. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en
contacto con su distribuidor.
2.Instrucciones de seguridad
•Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su
garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
•La instalación y el mantenimiento deben ser realizados por personal especializado.
•No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta
que el aparato llegue a la temperatura ambiente.
•Este aparato pertenece a la clase de protección I. Por tanto, es esencial que el aparato esté
puesto a tierra. La conexión eléctrica debe llevarla a cabo un técnico cualificado.
•Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
•No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de
superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
•Desconecte siempre el aparato si no va a usarlo durante un largo período de tiempo o antes de
limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
•No mire directamente a la fuente de luz. Esto puede causar un ataque epiléptico.
•No exponga el aparato a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido,
p.ej. un florero, en el aparato.
•Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
•Mantenga la VDP7510S2 lejos del alcance de personas no capacitadas y niños.
3.Normas generales
•Este aparato ha sido diseñado para uso profesional en una discoteca, un teatro, etc. Utilice este
aparato en interiores y conéctelo a una fuente de corriente CA de máx. 230VCA/50Hz.
•No ha sido diseñado para un uso ininterrumpido. Introduzca frecuentemente una pausa para
prolongar la vida del aparato.
•No agite el aparato. Evite usar excesiva fuerza durante la instalación y la reparación.
•Seleccione un lugar de montaje donde el aparato no esté expuesto a polvo, humedad y calor
extremo (véase “Especificaciones”). Respete una distancia de mín. 0.5m entre la salida de luz y
el área iluminada.
•Fije el aparato con un cable de seguridad (p.ej. VDLSC7 o VDLSC8).
Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar los
cables con un voltaje peligroso.
¡No toque el aparato durante su operación: la caja se calienta!
No exponga este equipo a lluvia ni humedad.
Desconecte el cable de alimentación de la red antes de abrir la caja.

VDP7510S2_v4 HQPOWER™
18
•Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este
aparato. La mayoría de los daños son causados por un uso inadecuado.
•Transporte el aparato en su embalaje original.
•Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
•Utilice sólo la VDP7510S2 para las aplicaciones descritas en este manual a fin de evitar p.ej.
cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado puede causar daños
y anula la garantía completamente.
4.Instalación
a) Lámparas
•Desconecte el aparato de la red antes de instalar o reemplazar una lámpara.
•Las lámparas llegan a temperaturas de hasta 700°C. Deje que la lámpara se enfríe antes de
reemplazarla.
•No toque una lámpara halógena con las manos sin protección. Use un paño para reemplazar una
lámpara.
•No use lámparas con más vatios porque éstas generan temperaturas para las que este aparato no
ha sido diseñado.
•Reemplace cada lámpara deformada o defectuosa por una lámpara del mismo tipo (véase
« Especificaciones ») :
1. Desatornille el tornillo y quite la tapa.
2. Quite la lámpara vieja e introduzca la nueva.
3. Vuelva a poner la tapa y fíjela.
Observación: ¡No use este aparato con la caja abierta!
b) Montaje del aparato
•Respete la directiva EN 60598-2-17 y toda norma nacional antes de instalar el aparato. La
instalación debe ser realizada por un técnico especializado.
•El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una
hora, sin que se produzca una deformación de dicho soporte.
•Fije siempre la VDP7510S2 con un cable de seguridad (seguridad adicional).
•Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado
debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
•Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
•La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga
máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en
cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un
técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas;
una instalación incorrecta puede causar lesiones.
•Quite todo material inflamable en un radio de 0.5m alrededor del aparato.
•Pregunte a un electricista cómo hacer la conexión eléctrica.
•Conecte el aparato a la red eléctrica con la conexión de alimentación. Normalmente, no se
conectan efectos luminosos a dimmer packs (reguladores).
•Un experto debe probar la instalación antes de la puesta en marcha.
5.Descripción
1. ajuste de la velocidad
2. ajuste del brillo
3. ajuste de la sensibilidad sonora
4. salida DMX
5. entrada DMX
6. micrófono
7. entrada de alimentación
8. interruptores DIP
9. indicador de potencia
10. indicador de la señal DMX
6.Uso

VDP7510S2_v4 HQPOWER™
19
•Puesta en marcha
Conecte la cegadora a la red eléctrica. El LED rojo se ilumina y la cegadora efectúa el programa de
autotest automático. El LED azul sólo se ilumina en el modo DMX. Véase la siguiente lista para
ajustar los interruptores DIP.
1
2
3
4
5
6
7
8
9
10
11
12
ON
OFF
OFF = 0, ON = 1
Seleccione el modo con los códigos de dirección de los interruptores 10 – 11 – 12.
000 = modo DMX
001 = MAESTRO/ESCLAVO – modo automático
010 = MAESTRO/ESCLAVO – control por el sonido
011 = STAND-ALONE – modo automático
100 = STAND-ALONE – control por el sonido
101 = MAESTRO/ESCLAVO – modo automático + control por el sonido
110 = STAND-ALONE – modo automático + control por el sonido
111 = modo BLACKOUT
•Modo DMX
Ajustar la dirección (1 à 511) con los interruptores DIP 1 a 9.
Interruptor
DIP
1 2 3 4 5 6 7 8 9
Dirección
1
2
4
8
16
32
64
128
264
El LED DMX parpadea si la cegadora recibe una señal DMX.
Canal
De
A
Descripción
1
0
40
Todas las bombillas están activadas.
41
70
Modo de 10 canales: cada bombilla se controla por separado.
71
100
Modo de 5 canales: 2 bombillas por canal.
101
130
Modo de 2 canales: 5 bombillas por canal.
131
160
Modo de 1 canal: 10 bombillas por canal.
161 190
Modo de 4 canales:
canal 1 = modo incorporado
canal 2 = programa incorporado
canal 3 = brillo
canal 4 = velocidad
191 220
Modo de 3 canales:
canal 1 = modo incorporado
canal 2 = programa incorporado
canal 3 = brillo
221 255
Modo de 4 canales:
canal 1 = modo incorporado
canal 2 = programa incorporado
canal 3 = brillo
canal 4 = velocidad
•Modo maestro/esclavo
Seleccione uno de los 16 programas incorporados con los interruptores DIP de 1 a 4.
oModo automático

VDP7510S2_v4 HQPOWER™
20
La cegadora activa automáticamente el programa incorporado. El brillo y la velocidad son
ajustables con los reguladores de la parte trasera: brillo (0 ~ 100%) y velocidad (80ms/paso
~ 8s/paso).
oModo de control por el sonido
La cegadora reacciona al sonido. El brillo y la velocidad son ajustables con los reguladores de
la parte trasera.
oModo maestro/esclavo
Interconecte las cegadoras por las conexiones XLR de 3 polos. Ajuste la primera cegadora
como aparato maestro y las otras cegadoras como aparatos esclavos.
•Conexión DMX512
Conecte la salida XLR hembra de polos del controlador a la entrada XLR macho, 3 polos de la
VDP7510S2 con un cable XLR. Es posible conectar varias la VDP7510S2 en serie. Use un cable de
conexión blindado de 2 conductores con conectores XLR de entrada y de salida.
•Conexión DMX-512 con una terminación DMX
Se recomienda una terminación si el cable DMX debe cubrir una gran
distancia o si se usa en un medio ambiente con mucho ruido eléctrico (ej.
una discoteca). La terminación impide que el ruido eléctrico corrompa la
señal de control numérico. La terminación DMX no es más que un conector
XLR con una resistencia de 120Ω de polo 2 a polo 3. Este conector XLR está
conectado a la salida XLR del último aparato de la serie. Véase la figura a la
izquierda
•Seleccionar la dirección inicial DMX
Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los
aparatos reaccionen a las señales de control correctas. Esta dirección inicial digital es el primer canal
en el cual el aparato reaccionará a las señales DMX del controlador DMX. Determine esta función con
los interruptores DIP de la parte trasera del aparato.
Es posible elegir entre una sola dirección inicial para toda una serie de aparatos o una dirección
inicial por aparato. Con una sola dirección inicial para una serie de aparatos, todos los aparatos
reaccionarán sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal
afecta a los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará
independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en
cuestión.
En el caso de la VDP7510S2 de 11 canales, la dirección inicial del primer aparato es 1. Introduzca
12 (1 + 11) para el segundo aparato, 23 (12 + 11) para el tercer aparato, etc.
7.Limpieza y mantenimiento
1. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
2. No modifique la caja, los soportes y las conexiones p.ej. no taladre agujeros adicionales en un
soporte o no modifique las conexiones, etc.
3. Las partes móviles no pueden mostrar ningún rastro de desgaste y deben estar bien equilibradas.
4. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el
aparato.
5. Desconecte el aparato de toda fuente antes de limpiarlo.
6. Limpie el aparato regularmente con un paño húmedo y sin pelusas. Evite el uso de alcohol y de
disolventes.
7. El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
8. Contacte con su distribuidor si necesita piezas de recambio.
8.Especificaciones
Alimentación máx. 230VCA / 50Hz
Bombillas 10 x ELC GU10, 240V/70W (referencia LAMP75/240S2)
