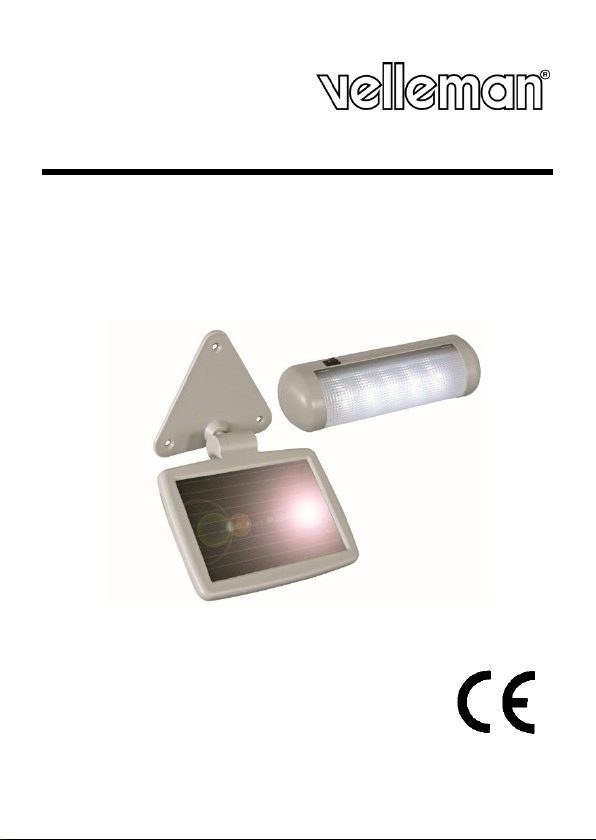

Velleman SOL9 User manual

SOL9
SOLAR SHED LIGHT
TUINHUISVERLICHTING OP ZONNE-ENERGIE
ÉCLAIRAGE SOLAIRE MAISON DE JARDIN
LÁMPARA SOLAR PARA JARDÍN
SOLAR-GARTENLEUCHTE
OŚWIETLENIE Z OGNIWEM
PAINEL DE ILUMINAÇÃO SOLAR
USER MANUAL 3
GEBRUIKERSHANDLEIDING 6
MODE D’EMPLOI 9
MANUAL DEL USUARIO 12
BEDIENUNGSANLEITUNG 15
INSTRUKCJA OBSŁUGI 18
MANUAL DO UTILIZADOR 21

SOL9
V. 02 –12/06/2015 2 ©Velleman nv

SOL9
V. 02 –12/06/2015 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.
2. Safety Instructions
Damage caused by disregard of certain guidelines in this manual is not
covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.
Wipe the device regularly with a moist, lint-free cloth. Do not use
alcohol or solvents.
The base of the lamp is equipped with magnets and should never be
placed close to monitors, credit cards, etc.
Note that damage caused by user modifications to the device is not
covered by the warranty.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages
of this manual.
4. Features
This 2-part portable solar-powered lighting consists of a waterproof solar
panel and a compact lamp with bright white LEDs and a built-in 3.6 V
rechargeable NiMH battery.
easy to install
perfect for camping or any place without an electrical outlet
add light to any outdoor space including sheds, gazebos and
greenhouses
requires no extra wiring
comes with mounting kit

SOL9
V. 02 –12/06/2015 4 ©Velleman nv
waterproof (solar panel only)
light with magnet base to stick on metal surfaces
amorphous silicon solar cells
5 powerful white diffuse 10 mm LEDs
on/off switch

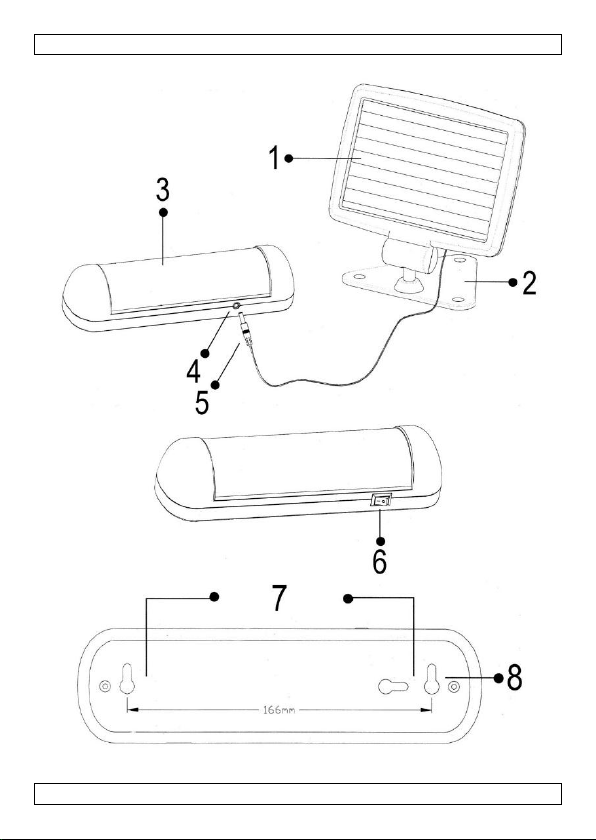

5. Overview
Refer to the illustrations on page 2 of this manual.
1
solar panel
5
power supply plug
2
solar panel mount
6
on/off switch
3
LED lamp
7
built-in magnets
4
power input
8
mounting slots
6. Mounting
6.1 Solar Panel
Choose a sunlit mounting area. Fix the panel to the surface with the
included screws. Use an appropriate screwdriver.
The panel can be rotated over 360° and tilted to maximize its sun
exposure.
6.2 Lamp
Choose an appropriate mounting area. Measure the distance between
the screw slots. Mark the distance onto the mounting surface.
Drill holes using an appropriate power drill and insert a screw into each
hole. Insert a nylon plug (not incl.) if necessary.
Secure the lamp to the screws.
The lamp can also be fixed to a metal surface without using the screws
thanks to the magnetic base.
Remember to mount the panel and the lamp within each other’s
reach, i.e. the length of the cable (± 2.5 m).
7. Operation
Insert the power supply plug into the power input.
Charge the lamp for a period of 14 hours prior to the first use.
Turn the lamp on or off by means of the on/off switch. The lamp has an
operation span of four hours with fully-charged batteries.

SOL9
V. 02 –12/06/2015 5 ©Velleman nv
8. Technical Specifications
dimensions solar panel
145 x 95 mm
width lamp
22 cm
length wire
± 2.5 m
total weight
550 g
power supply
built-in 3.6 V / 600 mA rechargeable NiMH
battery
spare battery
T3005C
solar panel
0.6 W
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

SOL9
V. 02 –12/06/2015 6 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffend de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel
in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen
in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor
defecten of problemen die hier rechtstreeks verband mee houden.
Maak het toestel geregeld schoon met een vochtige, niet pluizende
doek. Gebruik geen alcohol of solvent.
De lampvoet is uitgerust met magneten. Houd deze voet uit de buurt
van monitors, kredietkaarten, enz.
Schade door wijzigingen die de gebruiker heeft aangebracht aan het
toestel vallen niet onder de garantie.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
4. Eigenschappen
Deze tweedelige draagbare verlichting op zonne-energie bestaat uit een
waterdicht zonnepaneel, en een compacte lamp met heldere witte leds en
een ingebouwde herlaadbare NiMH-batterij van 3.6 V.
gemakkelijk te monteren
tevens geschikt als kampeerverlichting of overal waar geen stopcontact
voorhanden is
verlicht uw ruimtes buitenshuis zoals tuinhuisjes en serres

SOL9
V. 02 –12/06/2015 7 ©Velleman nv
geen bijkomende bedrading vereist
geleverd met montagetoebehoren
waterbestendig (enkel zonnepaneel)
lamp met magnetische voet voor montage op metalen oppervlakken
zonnecellen in amorf silicium
5 krachtige leds (diffuus wit)
aan-uitschakelaar
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
zonnepaneel
5
voedingsplug
2
montagevoet
6
aan-uitschakelaar
3
ledlamp
7
magnetische lampvoet
4
voedingsingang
8
schroefgaten
6. Montage
6.1 Zonnepaneel
Kies een montageplaats goed door de zon verlicht. Maak het paneel aan
het oppervlak vast met behulp van een geschikte schroevendraaier en
de meegeleverde schroeven
Het paneel is over 360° roteerbaar. Roteer het paneel naar de zon toe.
6.2 Lamp
Kies een geschikte montageplaats. Meet de afstand tussen de
schroefgaten achteraan de lamp. Markeer de afstand op het oppervlak.
Boor de gaten met behulp van een geschikte boormachine. Plaats de
schroeven. Plaats eerst een nylon plug (niet meegelev.) indien nodig.
Monteer de lamp.
De lamp kan ook aan een metalen oppervlak gemonteerd worden
dankzij de magnetische voet.
Monteer het paneel en de lamp binnen het bereik van de
voedingskabel (± 2.5 m).
7. Gebruik
Steek de voedingsplug in de voedingsingang.
Laad de lamp gedurende 14 uur vóór het eerste gebruik.
Schakel de lamp in en uit via de aan-uitschakelaar. De lamp heeft een
gebruiksduur van vier uur met volledig geladen batterijen.

SOL9
V. 02 –12/06/2015 8 ©Velleman nv
8. Technische specificaties
afmetingen zonnepaneel
145 x 95 mm
breedte van de lamp
22 cm
lengte kabel
± 2.5 m
gewicht
550 g
voeding
ingebouwde 3.6 V/600 mA herlaadbare
NiMH-batterij
reservebatterij
T3005C
zonnepaneel
0.6 W
Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik
van dit toestel. Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle
wereldwijde rechten voorbehouden. Het is niet toegestaan om deze
handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

SOL9
V. 02 –12/06/2015 9 ©Velleman nv
MODE D’EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas
jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri
sélectif ; une déchèterie traitera l’appareil en question. Renvoyer
les équipements usagés à votre fournisseur ou à un service de
recyclage local. Il convient de respecter la réglementation locale relative à la
protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement
avant la mise en service de l’appareil. Si l’appareil a été endommagé
pendant le transport, ne pas l’installer et consulter votre revendeur.
2. Consignes de sécurité
La garantie ne s’applique pas aux dommages survenus en négligeant
certaines directives de cette notice et votre revendeur déclinera toute
responsabilité pour les problèmes et les défauts qui en résultent.
Essuyer l’appareil régulièrement avec un chiffon humide non pelucheux.
Éviter l’usage d’alcool et de solvants.
Le socle de la lampe est équipé d’aimants. Tenir la lampe à l’écart de
moniteurs, cartes de crédit, etc.
Garder votre SOL9 hors de la portée de personnes non qualifiées et de
jeunes enfants.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de
notice.
4. Caractéristiques
Cet ensemble d'éclairage portable à énergie solaire comprend un panneau
solaire étanche, et une lampe compacte à LED blanches brillantes et un accu
NiMH intégré.
montage facile
convient comme éclairage de camping ou dans toute pièce sans prise
électrique

SOL9
V. 02 –12/06/2015 10 ©Velleman nv
éclairez vos espaces d'extérieur comme les abris de jardin, pavillons et
serres
ne nécessite pas de câblage supplémentaire
livré avec accessoires de montage
résiste à l'eau (panneau solaire uniquement)
lampe à socle aimanté pour montage sur surfaces métalliques
cellules solaires en silicium amorphe
5 LED puissantes (blanc diffus)
interrupteur marche/arrêt
5. Description
Se référer aux illustrations en page 2 de cette notice.
1
panneau solaire
5
fiche d’alimentation
2
socle du panneau solaire
6
marche/arrêt
3
lampe LED
7
aimants intégrés
4
prise d’alimentation
8
trous de montage
6. Montage
6.1 Panneau solaire
Choisir un endroit de montage jouissant d’un bon ensoleillement. Fixer
le panneau solaire à l’aide d’un tournevis approprié et les vis incluses.
Le panneau est tournante sur 360° ce qui permet de diriger les cellules
voltaïques face au soleil.
6.2 Lampe
Choisir un endroit de montage approprié. Mesurer la distance entre les
trous à l’arrière de la lampe. Marquer l’emplacement des trous sur la
surface de montage.
Percer les trous à l’aide d’une perceuse et insérer une vis dans chaque
trou. Insérer d’abord une cheville en nylon (non incl.) si nécessaire.
Fixer la lampe.
La lampe peut également être fixée sur une surface métallique grâce à
son socle aimanté.
Veiller à monter le panneau et la lampe à une distance ne pas
excédant la longueur du câble (± 2.5 m).

SOL9
V. 02 –12/06/2015 11 ©Velleman nv
7. Emploi
Insérer la fiche d’alimentation dans la prise d’entrée de la lampe.
Charger la lampe pendant une période de 14 heures avant le premier
usage.
Allumer et éteindre la lampe à l’aide de l’interrupteur marche/arrêt. La
lampe a une autonomie de quatre heures à partir d’un accu
complètement chargé.
8. Spécifications techniques
dimensions panneau solaire
145 x 95 mm
largeur de la lampe
22 cm
longueur câble
± 2.5 m
poids
550 g
alimentation
pile NiMH 3.6V/600mA rechargeable
pile de rechange
T3005C
panneau solaire
0.6 W
N’employer cet appareil qu’avec des accessoires d’origine. La SA
Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus
d’information concernant cet article et la dernière version de cette
notice, visiter notre site web www.velleman.eu. Toutes les
informations présentées dans cette notice peuvent être modifiées
sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur pour cette notice.
Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou
diffusion, intégrale ou partielle, du contenu de cette notice par quelque
procédé ou sur tout support électronique que ce soit est interdite sans
l’accord préalable écrit de l’ayant droit.

SOL9
V. 02 –12/06/2015 12 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a
este producto
Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente.
No tire este aparato (ni las pilas, si las hubiera) en la basura
doméstica; debe ir a una empresa especializada en reciclaje.
Devuelva este aparato a su distribuidor o a la unidad de reciclaje
local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado el SOL9! Lea atentamente las instrucciones
del manual antes de usarlo. Si el aparato ha sufrido algún daño en el
transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Daños causados por descuido de las instrucciones de seguridad de este
manual invalidarán su garantía y su distribuidor no será responsable de
ningún daño u otros problemas resultantes.
Limpie el aparato regularmente con un paño húmedo sin pelusas. Evite
el uso de alcohol y de disolventes.
El pie de la lámpara está equipado con imanes. Mantenga la lámpara lejos
del alcance de monitores, tarjetas de crédito, etc.
Los daños causados por modificaciones no autorizadas, no están
cubiertos por la garantía.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este
manual del usuario.
4. Características
Esta lámpara portátil que funciona con energía solar incluye una placa solar
a prueba de agua y una lámpara compacta con luminosos LEDs blancos y
una batería NiMH incorporada.
fácil de instalar
ideal para el camping o cualquier lugar sin toma eléctrica
perfecta para iluminar cobertizos, cenadores, invernaderos, etc.
no necesita ningún cableado adicional
se entrega con accesorios de montaje

SOL9
V. 02 –12/06/2015 13 ©Velleman nv
resistente al agua (sólo la placa solar)
lámpara con base magnética para un montaje en superficies de metal
células solares de silicio amorfo
5 LEDs potentes (blanco difuso)
interruptor ON/OFF
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1
placa solar
5
conector de alimentación
2
pie de la placa solar
6
interruptor ON/OFF
3
lámpara LED
7
imanes incorporados
4
entrada de alimentación
8
agujeros de montaje
6. Montaje
6.1 Placa solar
Seleccione un lugar de montaje expuesto al sol. Fije la placa solar con
un destornillador adecuado y los tornillos incluidos.
La placa puede girar 360° lo que permite dirigirla hacia el sol.
6.2 Lámpara
Seleccione un lugar de montaje adecuado. Mida la distancia entre los
agujeros de la parte trasera de la lámpara. Marque el emplazamiento de
los agujeros en la superficie de montaje.
Taladre los agujeros con un taladro e introduzca un tornillo en cada
agujero. Primero, introduzca un taco de nylon (no incl.) si fuera
necesario.
Fije la lámpara.
También es posible fijar la lámpara en una superficie de metal gracias al
pie magnético.
Monte la placa y la lámpara dentro del alcance del cable de
alimentación (± 2.5m).

SOL9
V. 02 –12/06/2015 14 ©Velleman nv
7. Uso
Introduzca el conector de alimentación en la entrada de la lámpara.
Cargue la lámpara durante un período de 14 horas antes del primer
uso.
Encienda y apague la lámpara con el interruptor ON/OFF. La lámpara
tiene una autonomía de cuatro horas con una batería completamente
cargada.
8. Especificaciones
dimensiones placa solar
145 x 95 mm
anchura de la bombilla
22 cm
longitud del cable
± 2.5 m
peso
550 g
alimentación
pila NiMH 3.6V/600mA incorporada y
recargable
pila de recambio
T3005C
placa solar
0.6 W
Utilice este aparato sólo con los accesorios originales. Velleman NV
no será responsable de daños ni lesiones causados por un uso
(indebido) de este aparato. Para más información sobre este
producto y la versión más reciente de este manual del usuario, visite
nuestra página www.velleman.eu. Se pueden modificar las
especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del
usuario. Todos los derechos mundiales reservados. Está estrictamente
prohibido reproducir, traducir, copiar, editar y guardar este manual del
usuario o partes de ello sin previo permiso escrito del derecho habiente.

SOL9
V. 02 –12/06/2015 15 ©Velleman nv
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass
die Entsorgung dieses Produktes nach seinem Lebenszyklus der
Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder
verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit
oder verwendeten Batterien müssen von einer spezialisierten Firma
zwecks Recycling entsorgt werden. Diese Einheit muss an den
Händler oder ein örtliches Recycling-Unternehmen retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien
an Ihre örtliche Behörde.
Wir bedanken uns für den Kauf des SOL9! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,
ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das
Gerät nicht und wenden Sie sich an Ihren Händler.
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch.
Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
Der Lampenfuß ist mit Magneten ausgerüstet. Halten Sie diesen Fuß
von Monitoren, Kreditkarten, usw. fern.
Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.
3. Allgemeine Richtlinien
Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser
Bedienungsanleitung.
4. Eigenschaften
Diese tragbare Solarleuchte besteht aus einer wasserdichten
Solarzellenplatte und einer kompakten Lampe mit hellen weißen LEDs und
wiederaufladbarer eingebauter NiMH-Batterie.

SOL9
V. 02 –12/06/2015 16 ©Velleman nv
einfach zu installieren
eignet sich als Camping-Leuchte oder überall wo es keine Steckdose
gibt
ideal zum Beleuchten vom Stall, Gartenpavillon, Treibhaus usw.
benötigt keine zusätzliche Verdrahtung
Lieferung mit Montagezubehör
wasserfest (nur die Solarzellenplatte)
Lampe mit magnetischem Fuß für Montage auf Metalloberflächen
Solarzellen aus amorphem Silizium
5 kräftige LEDs (diffus weiß)
EIN/AUS-Schalter
5. Umschreibung
Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.
1
Solarzellenplatte
5
Netzstecker
2
Montagefuß der
Solarzellenplatte
6
EIN/AUS-Schalter
3
LED-Lampe
7
magnetischer Lampenfuß
4
Netzeingang
8
Schraubenlöcher
6. Montage
6.1 Solarzellenplatte
Wählen Sie einen sonnenbestrahlten Montageort aus. Befestigen Sie die
Solarzellenplatte mit einem geeigneten Schraubendreher und den
mitgelieferten Schrauben an der Oberfläche.
Die Solarzellenplatte kann 360° gedreht werden. Rotieren Sie die
Solarzellenplatte in die Richtung der Sonne.
6.2 Lampe
Wählen Sie einen Montageort aus. Messen Sie den Abstand zwischen
den Schraubenlöchern auf der Rückseite der Lampe. Markieren Sie
diesen Abstand.
Bohren Sie die Löcher mit einer geeigneten Bohrmaschine. Schrauben
Sie die Schrauben fest. Verwenden Sie zuerst einen Nylondübel (nicht
mitgeliefert) wenn nötig.
Montieren Sie die Lampe.
Die Lampe kann dank des magnetischen Fußes auch an einer
Metalloberfläche befestigt werden.

SOL9
V. 02 –12/06/2015 17 ©Velleman nv
Montieren Sie die Solarzellenplatte und die Lampe im Bereich des
Netzkabels (± 2.5 m).
7. Anwendung
Stecken Sie den Netzstecker in den Netzeingang.
Laden Sie die Lampe vor dem ersten Gebrauch während 14 Stunden.
Schalten Sie die Lampe über den EIN/AUS-Schalter ein und aus. Die
Lampe hat mit völlig geladenen Batterien eine Anwendungsdauer von
vier Stunden.
8. Technische Daten
Abmessungen
Solarzellenplatte
145 x 95 mm
Breite der Lampe
22 cm
Länge des Kabels
± 2.5 m
Gewicht
550 g
Stromversorgung
eingebaute 3.6V/600mA wiederaufladbare
NiMH-Batterie
Ersatzbatterie
T3005C
Solarleuchte
0.6 W
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen.
Velleman NV übernimmt keine Haftung für Schaden oder
Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr
Informationen zu diesem Produkt und die neueste Version dieser
Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen
ohne vorherige Ankündigung vorbehalten.
© URHEBERRECHT
Velleman NV besitzt das Urheberrecht für diese
Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne
vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet,
diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu
kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

SOL9
V. 02 –12/06/2015 18 ©Velleman nv
INSTRUKCJA OBSŁUGI
1. Wstęp
Przeznaczona dla mieszkańców Unii Europejskiej.
Ważne informacje dotyczące środowiska.
Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu
wskazuje, że utylizacja produktu może być szkodliwa dla
środowiska. Nie należy wyrzucać urządzenia (lub baterii) do
zbiorczego pojemnika na odpady komunalne, należy je przekazać
specjalistycznej firmie zajmującej się recyklingiem. Niniejsze
urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie
świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących
środowiska.
W razie wątpliwości należy skontaktować się z firmą zajmującą się
utylizacją odpadów.
Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie
się z instrukcją obsługi przed użyciem urządzenia. Jeśli urządzenie zostało
uszkodzone podczas transportu, nie należy go instalować ani używać,
prosimy o skontaktowanie się ze sprzedawcą.
2. Instrukcje bezpieczeństwa
Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem
niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za
wynikłe uszkodzenia lub problemy.
Co jakiś czas przetrzeć urządzenie wilgotną niestrzępiącą się ściereczką.
Nie stosować alkoholu ani rozpuszczalników.
Podstawa lampy wyposażona jest w magnesy i w żadnym wypadku nie
może być umieszczana w pobliżu monitorów, kart kredytowych, itp.
Należy pamiętać, że uszkodzenia na skutek zmian wprowadzonych
przez użytkownika nie są objęte gwarancją.
3. Informacje ogólne
Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości
Velleman® na końcu niniejszej instrukcji.
4. Właściwości
Ten 2-częściowy przenośny zestaw oświetleniowy zasilany energią słoneczną
składa się z wodoszczelnego panelu słonecznego i kompaktowej lampy z
diodami LED emitującymi jasne, białe światło oraz z wbudowanym
akumulatorem NiMH 3,6 V.

SOL9
V. 02 –12/06/2015 19 ©Velleman nv
łatwy montaż
doskonale sprawdza się na kempingach oraz we wszystkich miejscach,
które nie posiadają gniazda elektrycznego.
zapewnia oświetlenie obszarów na zewnątrz budynku, w tym wiat, altan
i szklarni
nie wymaga dodatkowego oprzewodowania
zestaw montażowy w komplecie
wodoszczelność (wyłącznie panel słoneczny)
lampa z magnetyczną podstawą, zapewniającą przyczepność na
metalowych powierzchniach
ogniwa słoneczne z krzemu amorficznego
5 lamp LED o dużej mocy 10 mm emitujących białe światło rozproszone
przełącznik on/off
5. Przegląd
Patrz rysunki na stronie 2 niniejszej instrukcji.
1
panel słoneczny
5
wtyczka zasilania
2
mocowanie panelu
słonecznego
6
przełącznik on/off
3
lampa LED
7
wbudowane magnesy
4
wejście zasilania
8
otwory montażowe
6. Montaż
6.1 Panel słoneczny
Wybrać nasłonecznione miejsce montażu. Zamocować panel na
powierzchni za pomocą dołączonych wkrętów. Użyć odpowiedniego
śrubokręta.
Panel można obracać o 360° i wychylać, aby zwiększyć jego ekspozycję
na słońce.
6.2 Lampa
Wybrać odpowiednie miejsce montażu. Zmierzyć odległość między
szczelinami na wkręty. Zaznaczyć odległość na powierzchni montażu.
Wywiercić otwory przy użyciu odpowiedniej wiertarki i w każdy otwór
włożyć wkręt. Włożyć kołki nylonowe (brak w zestawie), o ile są
konieczne.
Zamocować lampę na wkrętach.
Dzięki magnetycznej podstawie, lampę można zamocować również na
powierzchni metalowej, bez użycia wkrętów.

SOL9
V. 02 –12/06/2015 20 ©Velleman nv
Należy pamiętać, że panel i lampa muszą być zamontowane w
odpowiedniej odległości od siebie, tj. na długość kabla (± 2,5 m).
7. Obsługa
Włożyć wtyczkę zasilania do wejścia zasilania.
Przed pierwszym użyciem lampę należy ładować przez okres 14 godzin.
Włączać lub wyłączać lampę przyciskiem on/off. Okres użytkowania
lampy wynosi cztery godziny w przypadku w pełni naładowanych baterii.
8. Specyfikacja techniczna
wymiary panelu słonecznego
145 x 95 mm
szerokość lampy
22 cm
długość przewodu
± 2,5 m
waga całkowita
550 g
zasilanie
wbudowany akumulator NiMH 3,6V/600mA
bateria zapasowa
T3005C
panel słoneczny
0,6 W
Należy używać tylko oryginalnych akcesoriów. Firma Velleman nv
nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z
(niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać
więcej informacji dotyczących produktu oraz najnowszą wersję
niniejszej instrukcji, należy odwiedzić naszą stronę internetową
www.velleman.eu. Informacje zawarte w niniejszej instrukcji
obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.
© INFORMACJA O PRAWACH WŁASNOŚCI
Niniejsza instrukcja jest własnością firmy Velleman nv i jest
chroniona prawami autorskimi. Wszystkie prawa są zastrzeżone na
całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana,
przedrukowywana, tłumaczona lub konwertowana na wszelkie nośniki
elektroniczne lub w inny sposób, bez uprzedniej pisemnej zgody właściciela
praw autorskich.
