Velleman PIR1300 User manual

PIR1300
PIR MOTION DETECTOR
IR-BEWEGINGSDETECTOR
DÉTECTEUR DE MOUVEMENTS IR
DETECTOR DE MOVIMIENTOS IR
IR-BEWEGUNGSMELDER
CZUJNIK RUCHU NA PODCZERWIEŃ
SENSOR DE MOVIMENTO POR INFRAVERMELHOS
USER MANUAL 2
GEBRUIKERSHANDLEIDING 7
MODE D'EMPLOI 12
MANUAL DEL USUARIO 17
BEDIENUNGSANLEITUNG 22
INSTRUKCJA OBSŁUGI 27
MANUAL DO UTILIZADOR 32

PIR1300
V. 02 –15/10/2015 2 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, do not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized
users.
Risk of electroshock when opening the cover. Touching
live wires can cause life-threatening electroshocks. Do not
touch the metal parts of the socket!
There are no user-serviceable parts inside the device. Refer
to an authorized dealer for service and/or spare parts.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
Protect the device against extreme heat and dust.
Familiarise yourself with the functions of the device before actually
using it.

PIR1300
V. 02 –15/10/2015 3 ©Velleman nv
All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not covered
by the warranty.
Only use the device for its intended purpose. Using the device in
an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
4. Features
easy to install and to use
detects day and night automatically
adjustable detection area: down/up, left/right
adjustable activation duration
5. Installation
5.1 Installation Guidelines
Avoid pointing the detector towards objects with highly reflective
surfaces such as mirrors.
Avoid pointing the detector near heat sources such as heating
vents, air conditioning units, etc.
Avoid pointing the detector towards objects that may move in the
wind such as curtains, plants, etc.
Install the detector at a distance of minimum 60 cm when using a
lamp of 60 W or more.
5.2 Installation
Use an appropriate cross-headed screwdriver.
1. Loosen the screw at the front cover of the detector. Remove the
cover.
2. Fix the detector to the wall using the included screws and plugs.

PIR1300
V. 02 –15/10/2015 4 ©Velleman nv

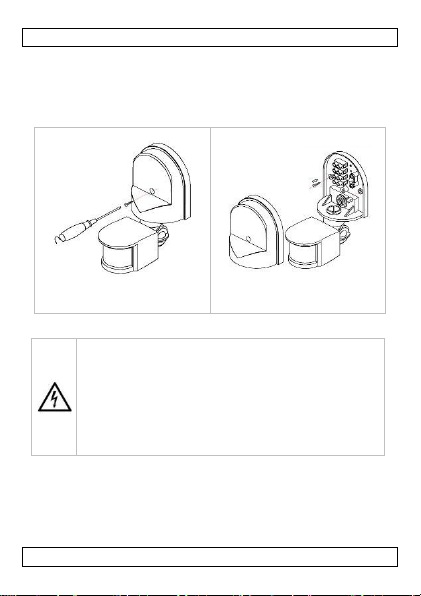

loosen screw and remove
cover
fix detector to wall
5.3 Connection
Risk of electroshock! Touching live wires can cause life-
threatening electroshocks.
Have the device repaired by qualified personnel.
Disconnect the power source.
Cover and shield any adjacent live components.
Ensure the device cannot be switched on.
Make sure the power supply is disconnected.
1. Connect the necessary cables according to the markings inside
the detector’s housing. Make sure all connections are tightly
secured.
2. Close the detector and switch on the power. Proceed with the test.

PIR1300
V. 02 –15/10/2015 5 ©Velleman nv
5.4 Testing the Detector
1. Test the detector at the point of time you feel the lamp needs to
be switched on.
2. Turn the SENS and LUX knobs fully clockwise; turn the TIME
knob fully anti-clockwise.
3. Switch on the power. The detector needs a warm-up time of
± 30 seconds before it will switch on the connected lamp. When
no signal is detected, the lamp will switch off after
± 10 seconds.
4. Turn the LUX knob fully anti-clockwise. The lamp should switch
off.
5.5 Setting the Detector
1. Turn the SENS and LUX knobs until the lamp switches on.
2. Now, set the switch-off delay with the TIME knob going from
± 10 seconds to ± 7 minutes.
3. Close the detector with the cover and tighten the screw.

PIR1300
V. 02 –15/10/2015 6 ©Velleman nv
6. Cleaning and Maintenance
The detector does not need any particular maintenance. However,
occasionally wipe it with a damp cloth to keep it looking new. Do not
use harsh chemicals, cleaning solvents or strong detergents.
7. Technical Specifications
power supply
220-240 V~, 50 Hz, 6 A max.
detection range
5-12 m
detection angle
180°
light control
3 to 2000 lux (adjustable)
activation duration
min. 10 s ± 3 s to max. 7 min ± 2 min
installation height
1.8-2.5 m
power consumption
0.5 W
motion speed detection
0.6-1.5 m/s
working temperature
-20° C to +40° C
working humidity
< 93 % RH
max. rated load
resistive
1200 W
inductive
300 W
IP-rating
IP44
switch type
relay
relay output
normally open (N.O.)
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in
this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.

PIR1300
V. 02 –15/10/2015 7 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle burgers van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw dealer of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Elektrocutiegevaar bij het openen van de behuizing.
Raak geen kabels aan die onder stroom staan om dodelijke
elektrische schokken te vermijden. Raak de metalen
delen van het stopcontact nooit aan!
Er zijn geen door de gebruiker vervangbare onderdelen in
dit toestel. Voor onderhoud of reserveonderdelen,
contacteer uw dealer.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening.
Bescherm tegen stof en extreme temperaturen.

PIR1300
V. 02 –15/10/2015 8 ©Velleman nv
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen.
Schade door wijzigingen die de gebruiker heeft aangebracht aan
het toestel valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie
vervalt automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
4. Eigenschappen
eenvoudige installatie en bediening
detecteert automatisch dag en nacht
regelbaar detectiebereik: omlaag/omhoog, links/rechts
instelbare activeringsduur
5. Installatie
5.1 Installatie-instructies
Richt de detector niet op voorwerpen met sterk reflecterende
oppervlakken, zoals spiegels.
Richt de detector niet op warmtebronnen zoals
ventilatieopeningen, airconditioning, enz.
Richt de detector niet op voorwerpen die in de wind bewegen
zoals gordijnen, planten, enz.
Installeer de detector op een minimumafstand van 60 cm wanneer
u een lamp gebruikt van 60 W of hoger.
5.2 Installatie
Gebruik een geschikte kruiskopschroevendraaier.
1. Draai de schroef aan de voorkant van de detector los. Verwijder
de klep.
2. Bevestig de bewegingsdetector aan de muur met de
meegeleverde schroeven en pluggen.

PIR1300
V. 02 –15/10/2015 9 ©Velleman nv
draai de schroef los en
verwijder de klep
bevestig de
bewegingsdetector aan de
muur
5.3 Aansluiting
Elektrocutiegevaar! Raak geen kabels aan die onder
stroom staan om dodelijke elektrische schokken te
vermijden.
Laat het onderhoud van het toestel over aan een
vakman.
Ontkoppel het toestel van het lichtnet.
Zorg voor afscherming van nabijgelegen, onder
spanning staande onderdelen.
Zorg ervoor dat het toestel niet kan worden
ingeschakeld.
Trek de stekker uit het stopcontact.
1. Sluit de kabels aan volgens het aansluitschema, dat zich aan de
binnenkant van de behuizing bevindt. Zet alle aansluitingen
stevig vast.
2. Sluit de detector en schakel de stroom in. Begin met de test.

PIR1300
V. 02 –15/10/2015 10 ©Velleman nv
5.4 De detector testen
1. Test detector op het gewenste tijdstip.
2. Draai de SENS en LUX knoppen volledig in wijzerzin. Draai de
TIME knop geheel naar links.
3. Schakel het toestel in. Het duurt ± 30 seconden voordat de
bewegingsdetector de aangesloten lamp inschakelt. Als er geen
signaal wordt waargenomen, schakelt de lamp uit na
± 10 seconden.
4. Draai de LUX knop geheel naar links. De lamp schakelt uit.
5.5 De detector instellen
1. Draai aan de SENS en LUX knoppen tot de lamp inschakelt.
2. Stel de uitschakelvertraging in met de TIME knop
(± 10 seconden en ± 7 minuten).
3. Sluit de detector met de klep en draai de schroef vast.

PIR1300
V. 02 –15/10/2015 11 ©Velleman nv
6. Reiniging en onderhoud
Het toestel vereist geen bijzonder onderhoud. Maak af en toe proper
met een vochtige doek, om er als nieuw te laten uitzien. Gebruik
geen bijtende chemische producten, reinigingsmiddelen of sterke
detergenten.
7. Technische specificaties
voeding
220-240 V~, 50 Hz, 6 A max.
detectiebereik
5-12 m
waarnemingshoek
180°
gevoeligheid
3 tot 2000 lux (instelbaar)
inschakeltijd
min. 10 s ± 3 s tot max. 7 min ± 2 min
montagehoogte
1.8-2.5 m
verbruik
0.5 W
detectiesnelheid
0.6-1.5 m/s
werktemperatuur
-20 °C tot +40 °C
bedrijfsvochtigheid
< 93 % RH
nom. last
resistief
1200 W
inductief
300 W
IP-norm
IP44
type schakelaar
relais
uitgangsrelais
normaal open (N.O.)
Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd)
gebruik van dit toestel. Voor meer informatie over dit product en
de laatste versie van deze handleiding, zie www.velleman.eu. De
informatie in deze handleiding kan te allen tijde worden gewijzigd
zonder voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan
om deze handleiding of gedeelten ervan over te nemen, te kopiëren,
te vertalen, te bewerken en op te slaan op een elektronisch medium
zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

PIR1300
V. 02 –15/10/2015 12 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que
l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchetterie
traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur
ou à un service de recyclage local. Il convient de respecter la
réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ; Lire attentivement le présent
mode d'emploi avant la mise en service de l’appareil. Si l’appareil a
été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des
personnes non autorisées.
Risque d’électrocution lors de l’ouverture du boîtier.
Toucher un câble sous tension peut causer des électrochocs
mortels. Ne pas toucher les parties métalliques de la
prise !
Il n’y a aucune pièce réparable par l’utilisateur.
Commander des pièces de rechange éventuelles chez votre
revendeur.

PIR1300
V. 02 –15/10/2015 13 ©Velleman nv
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en
fin de ce mode d'emploi.
Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec
circonspection pendant l’opération.
Protéger l'appareil des températures extrêmes et de la poussière.
Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne
tombent pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre
annule d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en
négligeant certaines directives de ce mode d'emploi et votre
revendeur déclinera toute responsabilité pour les problèmes et les
défauts qui en résultent.
4. Caractéristiques
facile à installer et à utiliser
détecte automatiquement le jour et la nuit
zone de détection réglable : haut/bas, gauche/droite
durée d'activation réglable
5. Installation
5.1 Directives d'installation
Eviter de pointer le détecteur sur des objets avec surfaces
réfléchissantes, comme des miroirs.
Eviter de pointer le détecteur sur des sources de chaleur, comme
des fentes de ventilation, climatiseurs, etc.
Eviter de pointer le détecteur sur des objets qui bougent sous
l'effet du vent, comme des rideaux, plantes, etc.
Installer le détecteur à une distance minimale de 60 cm lorsque
vous utilisez une lampe de 60 W ou plus.

PIR1300
V. 02 –15/10/2015 14 ©Velleman nv
5.2 Installation
Utiliser un tournevis cruciforme approprié.
1. Desserrer la vis sur la partie frontale du détecteur. Retirer le
couvercle.
2. Fixer le détecteur au mur avec les vis et chevilles fournies.
desserrer la vis et retirer le
couvercle
fixer le détecteur au mur
5.3 Connexion
Risque d'électrocution ! Toucher un câble sous tension
peut causer des électrochocs mortels.
Confier la réparation de l'appareil à du personnel
qualifié.
Débrancher l'appareil du réseau électrique.
Couvrir ou enfermer tout composant sous tension
adjacent.
S'assurer que l'appareil ne peut pas être allumé.
Débrancher l'alimentation de l'appareil.
1. Connecter les câbles selon le schéma de connexion dans le
boîtier. Vérifier que toutes les connexions sont bien fixées.
2. Fermer le détecteur et mettre sous tension. Procéder au test.

PIR1300
V. 02 –15/10/2015 15 ©Velleman nv
5.4 Tester le détecteur
1. Tester le détecteur au moment souhaité.
2. Tourner les boutons SENS et LUX à fond dans le sens horaire.
Tourner le bouton TIME à fond dans le sens inverse des aiguilles
d'une montre.
3. Allumer l'appareil. Le détecteur a besoin de ± 30 secondes pour
allumer la lampe connectée. Si aucun signal n'est détecté, la
lampe s'éteindra après ± 10 secondes.
4. Tourner le bouton LUX à fond dans le sens inverse des aiguilles
d'une montre. La lampe s'éteint.
5.5 Configurer le détecteur
1. Tourner les boutons SENS et LUX jusqu'à ce que la lampe
s'allume.
2. Régler la temporisation d'extinction (de ± 10 secondes à
± 7 minutes) avec le bouton TIME.
3. Fermer le détecteur avec le couvercle et serrer la vis.

PIR1300
V. 02 –15/10/2015 16 ©Velleman nv
6. Nettoyage et entretien
L'appareil ne nécessite aucun entretien particulier. Nettoyer
occasionnellement avec un chiffon humide pour conserver son aspect
neuf. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de
détergents puissants.
7. Spécifications techniques
alimentation
220-240 V~, 50 Hz, 6 A max.
plage de détection
5-12 m
angle de détection
180°
contrôle de lumière
de 3 à 2000 lux (réglable)
durée de déclenchement
min. de 10 s ± 3 s à max. 7 min
± 2 min.
hauteur d'installation
1.8-2.5 m
consommation
0.5 W
vitesse de détection
0.6-1.5 m/s
température de service
de -20° C à +40 °C
humidité de service
< 93 % RH
charge max.
résistive
1200 W
inductive
300 W
norme IP
IP44
type de commutateur
relais
sortie relais
normalement ouvert (N.O.)
N’employer cet appareil qu’avec des accessoires d’origine. La SA
Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus
d'informations concernant cet article et la dernière version de ce
mode d'emploi, consulter notre site www.velleman.eu. Les
spécifications et le continu de ce mode d'emploi peuvent être
modifiés sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi.
Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou
diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque
procédé ou sur tout support électronique que ce soit est interdite sans l’accord
préalable écrit de l’ayant droit.

PIR1300
V. 02 –15/10/2015 17 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente
concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si
tira las muestras inservibles, podrían dañar el medio
ambiente. No tire este aparato (ni las pilas, si las hubiera)
en la basura doméstica; debe ir a una empresa
especializada en reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local. Respete las leyes locales
en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para
residuos.
¡Gracias por elegir Velleman! Lea atentamente las instrucciones del
manual antes de usar el aparato. Si ha sufrido algún daño en el
transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no
capacitadas y niños.
Riesgo de descargas eléctricas al abrir la caja. Puede
sufrir una peligrosa descarga eléctrica al tocar un cable
conectado a la red eléctrica ¡No toque las partes
metálicas de la toma de corriente!
El usuario no habrá de efectuar el mantenimiento de
ninguna pieza. Contacte con su distribuidor si necesita
piezas de recambio.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de
este manual del usuario.
Proteja el aparato contra choques y golpes. Evite usar excesiva
fuerza durante el manejo.
No exponga este aparato a polvo ni temperaturas extremas.

PIR1300
V. 02 –15/10/2015 18 ©Velleman nv
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del
aparato están prohibidas. Los daños causados por modificaciones
no autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este
manual. Su uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de
seguridad de este manual invalidarán su garantía y su distribuidor
no será responsable de ningún daño u otros problemas
resultantes.
4. Características
fácil de instalar y manejar
detecta automáticamente el día y la noche
rango de detección regulable: arriba/abajo, izquierda/derecha
duración de activación ajustable
5. Instalación
5.1 Instrucciones de instalación
No apunte con el detector hacia objetos con una superficie
altamente reflectante (p.ej. espejo)
No apunte con el detector hacia fuentes de calor (p.ej. orificios de
ventilación, aire acondicionado, etc.).
No apunte con el detector hacia objetos que el viento puede
mover (cortinas, plantas, etc.).
Instale el detector de movimientos a una distancia de mín. 60 cm
al utilizar una lámpara de 60 W o superior.
5.2 Instalación
Utilice un destornillador con punta philips adecuado.
1. Desatornille el tornillo de la parte frontal del detector de
movimientos. Retire la tapa.
2. Fije el detector de movimiento con los tornillos y tacos incl. a la
pared.

PIR1300
V. 02 –15/10/2015 19 ©Velleman nv
Desatornille el tornillo y quite
la tapa.
Fije el detector de movimiento
a la pared.
5.3 La conexión
¡Riesgo de descarga eléctrica! puede sufrir una
peligrosa descarga eléctrica al tocar un cable conectado a
la red eléctrica
La reparación debe llevarla a cabo un técnico
cualificado.
Desconecte el aparato la red eléctrica.
Cubra o proteja cualquier componente cercano que se
encuentren bajo tensión.
Asegúrese de que no se pueda activar el aparato.
Asegúrese de que el aparato esté desconectado de la
red eléctrica.
1. Conecte los cables necesarios según las marcas en la carcasa.
Asegúrese de que todas las conexiones estén fijadas
firmemente.
2. Cierre el detector de movimientos y actívelo. Inicie la prueba.

PIR1300
V. 02 –15/10/2015 20 ©Velleman nv
5.4 Probar el detector de movimientos.
1. Pruebe el detector de movimientos en el momento deseado.
2. Gire el botón SENS y el botón LUX completamente en el sentido
de las agujas del reloj. Gire el botón TIME completamente en
sentido contrario a las agujas del reloj.
3. Active el aparato. El detector de movimientos tardará
± 30 segundos en encender la lámpara conectada. Si no se
detecta una señal, la lámpara se apagará después de
± 10 segundos.
4. Gire el botón LUX completamente en sentido contrario a las
agujas del reloj. La lámpara debería apagarse.
5.5 Ajustar el detector de movimientos
1. Gire el botón SENS y el botón LUX hasta que la lámpara se
active.
2. Ahora, ajuste el tiempo de desactivación (de ± 10 segundos a
± 7 minutos) con el botón TIME.
3. Vuelva a cerrar el detector de movimientos y apriete el tornillo.
