Velleman VTTEST30 User manual

VTTEST30
HDMI®CABLE TESTER
HDMI®-KABELTESTER
TESTEUR DE CÂBLES HD MI®
COMPROBADOR DE CABLES HDMI®
HDMI®-KABELTESTER
TE S TA D O R D E CA B O S HD MI ®
TE S TE R K A B LI HD MI ®
USER MANUAL 5
GEBR U IKER SHANDLEI DING 11
MO DE D'EMPLOI 18
MANUAL DEL USUARIO 26
BEDI E NUNGSA NL EIT U NG 33
MANUAL DO UTILIZADOR 40
INSTRUKCJA OBSŁUGI 47

VTTE S T3 0
V. 01 – 01/09/2014 2 ©Velleman nv
fig. 1
fig. 2

VTTE S T3 0
V. 01 – 01/09/2014 3 ©Velleman nv
fig. 3
fig. 4

VTTE S T3 0
V. 01 – 01/09/2014 4 ©Velleman nv
fig. 5
fig. 6

VTTE S T3 0
V. 01 – 01/09/2014 5 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the E uropea n Union
Important environme ntal information about this p roduct
This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment.
Do not dispose of the unit (or batteries) as unsorted
municipal waste; it should be taken to a specialized
company for recycling. This device should be returned to
yo ur distributor o r to a lo cal re cycling service.Respect the
local environmental rules.
If in d oubt, cont act yo ur loca l wa ste d ispo sal author ities.
Thank you for choosing Velleman! Please read the ma nual thoroughly
before bringing this device into service. If the device was damaged in
tra nsit, do not install or use it and contact your dealer.
2. Safety Instructions
Read and understand all of the safety instructions in this manual
before operating this tool. Failure to understand how to safely
operate this tool can result in an accident causing se rious injury or
even death.
Electric shock hazard
Contact with live circuit can result in serious injury or even
dea th.
Do not apply more than the rated voltage between probe
tip and earth.
Do not use this tool if it is wet or damaged.
Do not operate with case o pened.
W A RNING: Test on a known functioning circuit before
each use.
Keep this device away from children and unauthorised
use rs.
Keep this device away from rain, moisture, splashing
and dripping liquids, and ex treme heat.

VTTE S T3 0
V. 01 – 01/09/2014 6 ©Velleman nv
•Do not attempt to repair this tool. There are no user-serviceable
pa rts.
3. General Guidelines
Refer to the Velleman®Se rvice a nd Quality Warranty on the last
p age s o f th is ma nu a l.
Keep this device away from dust and extreme
temperatures.
Protect this device from shocks and abuse. Avoid brute
force when operating the device.
•Familiarise yourself with the functions of the device before actually
using it.
•All modifications of the device are forbidden for safety reasons.
Dam age caused by user mo difications to the device is not covered
by the warra nty.
•Only use the device for its intended purpose. All other uses may
lead to sho rt circuits , burns, e lectroshocks, crash, etc. Using the
device in an unauthorized way will void the warranty.
•Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
•Remove the battery when the tester is not in use. Chemical
leak age from batteries could dam age the teste r.
•Keep this manual for future reference.
4. Features
•the VTTES T 30 cable tester allows the fast and accurate
ve rification of cables with HDMI®Connectors and HDMI® Min i
Connectors, mapping continuity and proper configuration and
displays 19 pins and shield connection status on both main and
remote unit
•for cables with HDMI®C onne cto r a nd HDMI ®Mini Connector
(Connector to Connector, Connector to Mini Connector, Mini
Connector to Mini Connector); especially suites for fragile, easily
damaged patch cord and in-wall cables

VTTE S T3 0
V. 01 – 01/09/2014 7 ©Velleman nv
•loopback function: the loopback function allows testing cables with
Connector to Connector, Connector to Mini Connector on the main
unit
•3 test modes:
ofast continuity scans for testing all conductors' status in a cable
oslow continuity scans for testing all conductors' status in a
ca b le
omanual test for step by step scan detecting of individual
conductors' situation
•HDMI®cable mapping: automatically detect wiring on HDMI®
Connector or HDMI®Mini Connector condition in straight, short,
open, crossove r in pin #1 to #19 and shield conductor
•troubleshooting: quickly troubleshoot and verify HDTV installation
a nd DI Y te rm i na tio n in the fie ld
5. Overview
Refer to the illustrations on page 2 of this manual.

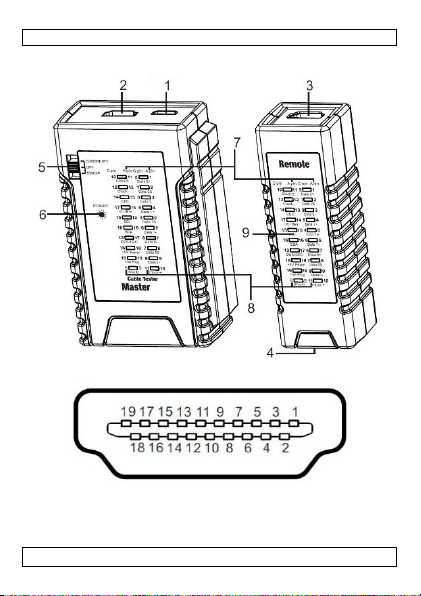

General Overview (fig. 1)
1
LOOPBACK: HDMI®Mini Conne ctor
2
MAIN: HDMI® Conne ctor
3
remote unit: HDMI®Connector
4
remote unit: HDMI®Mini Connector
5
CO NT I NUIT Y/O F F/SW EEP s witch
6
power and low battery indicator
7
pin number for HDMI®Connector
8
pin number for HDMI®Mini Connector
9
signal situation LED
Pin a nd Signal Description (fig. 2)
HDMI®
HMDI®
Mini
pin s ignal
1
2
data 2+
TMDS red data +
2
1
data 2S
TMDS red data s hi e ld
3
3
data 2-
TMDS red data -
4
5
data 1+
T M D S g re e n da t a +
5
4
data 1S
TMDS g ree n data sh ie ld
6
6
data 1-
TMDS g ree n data -

VTTE S T3 0
V. 01 – 01/09/2014 8 ©Velleman nv
7
8
data 0+
TMDS blue data +
8
7
data 0S
TMDS blue data s hi e ld
9
9
data 0-
TMDS blue data -
10
11
clo ck +
T M D S cl o ck +
11
10
clo ck S
T M DS clo ck s h ie ld
12
12
clo ck -
T M D S cl o ck -
13
14
CEC
consume r e lectronics control
14
17
reserved
utility/reserved
15
15
SCL
s e ria l clo ck
16
16
SDA
serial data
17 13 DDC/CEC
d a ta s h ie ld for display data
channe l a nd consumer
electronics control
18 18
+5V
p o we r
+5 V p o we r
19
19
ho t plug
hot plug detection
S
S
s h ie ld
s h ie ld
6. Operation
6.1 Automatic Testing
1. Connect your HDMI®ca ble to the tester: insert the connectors
i nt o the a pp ro p ria te i np u ts o f the te s te r [1, 2, 3, or 4].
2. Slide the switch [5] to CO NT INU IT Y (LEDs are lit continuously)
or SWEEP (LEDs will light successively).
3. The LEDs indicate the following test results:
In our exam ple, we test a cable with 2 HDMI®Mini C onnectors.
CONTINUITY
SWEEP
straight
(fig. 3)
All LEDs (pins #1 to #19 + S) light up.
open
(fig. 4)
All LEDs light up except for th e pins that a re n o t
connected. I n o u r exam p le , p in s #1, #4, #7 and
#10 a re not connected.
short
(fig. 5)
All LEDs light up except for the pins that are not
connected. Shorted pins will light brighter. In our
example, pins #4, #5 and #6 a re shorted.

VTTE S T3 0
V. 01 – 01/09/2014 9 ©Velleman nv

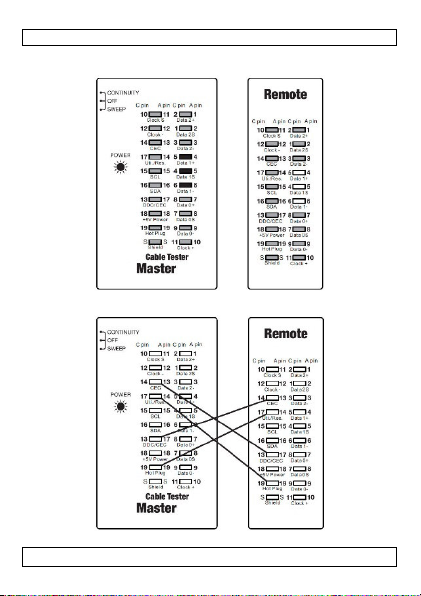

crossover
(fig. 6) n/a
The LEDs will light
successively and will
show crossed pin
connections. In our
example, pins #14
and #13, and p in s
#17 and #19 are
crossed.
7. Clean in g a nd Maintena nce
Occasionally wipe with a damp cloth to keep it looking new. Do
not use harsh chemicals, cleaning solvents or strong
detergents to clean the detector.
•The VTTE S T30 does not need any particular maintenance.
•To avoid unreliable test results, replace the battery as soon as the
low battery indication appears.
Battery Replacement
1. To a void possible electric shocks and personal injury, turn off
the master unit and disconnect all test leads.
2. Slide the cover and open the battery compartment at the back
o f th e t es te r.
3. Replace the old battery with a new battery of the same type (not
incl.).
4. Close the battery compartment.
8. Tec hn ica l Spe cif ica ti ons
cables tested
Standa rd HDMI®and High Speed HDMI®C a b le
wi th H D M I
®
Connecto r or Mini Connector
support test (main
unit and remote
unit)
19 pin-to -pin wire map and shielding detection
test interface of
m a s te r un i t
1 x HDMI®Connecto r, 1 x HDMI ®
Mini Connector
test interface of
remote unit
1 x HDMI®Connecto r, 1 x HDMI ®
Mini Connector
ca b le le ng th
≤50 m
test mode
automatic fast scan, automatic slow scan

VTTE S T3 0
V. 01 – 01/09/2014 10 ©Velleman nv
displays
19 LEDs and shield LED on both ma in and remo te
unit
beeper indication
yes
low battery
indication
< 6.0 V
po wer so urce
1 x 9 V 6LR61C (not incl.)
d im e n s ion s
main unit
103 × 66 × 27 mm
remote unit
103 × 35 × 27 mm
we i g h t
130 g (without battery)
operating
environment
0 ºC to 40 ºC (32 ºF to 104 ºF) < 80 % RH
storage
environment
-
10 ºC to +50 ºC (14 ºF to 122 ºF ) < 70 % RH
Use th is device with o rig ina l a cce ssor ies on ly. V el leman nv
cannot be held responsible in the event of damage or injury
result ing from (incorrect) use of this device. For more info
concern ing t his pro duct a nd the latest vers ion of th is ma nua l,
please v isit our we bsite www.velleman.eu. The information in
this manua l is subject to change without prior notice.
The terms HDMI and HDMI High-Definition Multimedia Interface, and
the HDMI Logo a re tradema rks or registered trademarks o f HDMI
Lice nsing LLC in the United States and other countries.
© COP YRIGH T NO TICE
The copyright to this manual is owned by Ve llema n nv. A ll
wo rld wide r ights reserv ed. No part of this manual may be copied,
reproduced, translated o r reduced to any e lectro nic medium o r
otherwise without the prior written consent of the copyright holder.

VTTE S T3 0
V. 01 – 01/09/2014 11 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleid in g
Aan alle burgers van de Europese Unie
Belangr ijke milie u-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
to e s te l n a zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf terechtkomen
voor recyclage. U moet dit toestel naar uw dealer of naar
een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door voor u
het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer het dan niet en raadpleeg uw dealer.
2. Veil ighe ids instr uctie s
Lees de veiligheidsinstructies in deze handleiding voor het gebruik
van de detector. Het niet in acht nemen van de veiligheidsinstructies
kan letsels of de dood veroorzaken.
Elektrocutiegevaar
Contact met een circuit onder spanning kan letsels of de
dood veroorzaken.
Breng geen spanning aan hoger dan de toegelaten
spanning.
Gebruik geen vochtige of beschadigde dete ctor.
Gebruik de detector niet zonder dop.
WAARSCHUWING: Test de detector voorelk gebruik op
een gekend circuit onder spanning.
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Bescherm het toestel tegen regen, vochtigheid en
opspattende vloeistoffen, en extreme hitte.

VTTE S T3 0
V. 01 – 01/09/2014 12 ©Velleman nv
•Probeer de detector niet te repareren. De gebruiker mag geen
onderdelen vervangen.
3. Algemene richtlijnen
Raadplee g de Velleman® service- en k walit eit sga ra ntie
achteraan deze handleiding.
Bescherm het toestel tegen stof en extreme
temperaturen.
Bescherm het toestel tegen schokken. Vermijd brute kracht
tijdens de bediening.
•Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
•Om veilighe idsrede ne n mag u geen wijzigingen aa nb rengen aa n
het toestel. Schade door wijzigingen die de gebruiker heeft
aangebracht aan het toestel, valt niet onder de garantie.
•Gebruik het toestel enkel waarvoor het gemaakt is. Andere
toepassingen kunnen leiden tot kortsluitingen, brandwonden,
elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de
garantie.
•De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
•Ve rwijder de batterij indien de tester niet gebruikt wordt.
Chemische lekkages van de batterijen kunnen de tester
beschadigen.
•Bewaar deze handleiding voor verdere raadpleging.
4. Eigenschappen
•De VTTE S T3 0 kabeltester test snel en nauwkeurig HDMI-
connector®- e n H DMI ®-m ini-connecto rs en spoort sto ringe n op.
LED-indicatie op de hoofd-en remote-eenheid voor 19
afzonderlijke aders en afscherming.
•voor kabels met HDMI®-connector en HDMI®-m ini- connector
(connecto r naar connector, conne ctor naar mini-connector, mini-

VTTE S T3 0
V. 01 – 01/09/2014 13 ©Velleman nv
co nne cto r naa r m in i-connector); bijzonder geschikt voor fragiele
patchkabels en weggewerkte kabels
•loopback: met deze functie kunt u kabels testen, waaronder de
connector-naa r-co nne ctor- en connector-naar-mini-connector-
ka be ls op het hoofdapparaat
•3 t es tm o d i
osnelle doorgangstest: test alle aders van een kabel
olangzame doorgangstest: test alle aders van een kabel
omanuele test: test de aders van een kabel afzonderlijk
•HDMI®-kabelschema: detecteert automatisch kortsluitingen,
storinge n o f k ruisinge n in de HDMI®-connecto ren of HDMI ®-m ini-
connector tussen pin 1 tot 19 en/of het schild.
•probleemoplossing: snelle probleemoplossing, controle HDTV-
installatie en leidingafsluiting
5. Omschrijving
Raadplee g de afbee ldingen op pagina 2 van deze handleiding.
Algemeen overzicht (fig. 1)
1
LOOPBACK: HDMI®-m ini-connecto r
2
MAIN: HDMI® -connector
3
re mo te -eenheid: HDMI®-connector
4
re mo te -eenheid: HDM I ®-m ini-connector
5
CO NT I NUIT Y/O F F/SW EEP -schakelaar
6
voeding en lege batterij-indicator
7
p in numm e r vo or HDMI ®-connector
8
p in numm e r vo or HDMI ®-m in i-connecto r
9
signaal-LED
Pin-en signaal-omsch rijv ing (f ig. 2)
HDMI®
HMDI®
Mini
pin s ignaal
1
2
data 2+
TMDS rode data +
2 1 data 2S
T MD S s h ie ld me t rod e
d a ta
3
3
data 2-
TMDS rode data -
4
5
data 1+
TMDS groene data +
5
4
data 1S
T MD S s h ie ld me t rod e

VTTE S T3 0
V. 01 – 01/09/2014 14 ©Velleman nv
d a ta
6
6
data 1-
TMDS groene data -
7
8
data 0+
TMDS blauwe data +
8 7 data 0S
T MD S s h ie ld me t b lau we
d a ta
9
9
data 0-
TMDS blauwe data -
10
11
k lo k +
k lo k +
11
10
k lo k S
k lo k af sche rm ing
12
12
k lo k -
T M DS k lo k -
13 14 CEC
consume r e lectronics
control
14
17
gereserveerd
utility/gereserveerd
15
15
SCL
s e rië le k lok
16
16
SDA
seriële data
17 13 DDC/CEC
D a ta s hie l d voo r d is pl a y
da ta cha nne l e n co ns ume r
electronics control
18
18
+5 V p o we r
+5 V p o we r
19
19
wa rm e p lu g
wa rm e p lu g-detectie
S
S
a f s c h e rm i n g
a f s c h e rm i n g
6. Gebruik
6.1 Automatisch testen
1. Verbind uw HDMI®-kabelmet de tester: steek de connectoren in
de ge paste ingangen van de tester [1, 2, 3, of 4].
2. Zet de schakelaar [5] o p CO NT INU IT Y (L ED-lichtjes branden
cons tant) of SWEEP (LED-lichtjes wisselen elkaar af).
3. De LEDs tonen de volgende testresultaten:
In dit voorbeeld testen we een kabel met 2 HDMI®-mini-
connectoren.
CONTINUÏTEIT
SWEEP
recht
(fig.3)
Alle LEDs (pin #1 to t #19 + S) branden.
open
(fig. 4)
All LEDs branden, behalve bij de pinnen die niet
ve rbonden zijn. In dit voo rbee ld zijn pinne n #1,
#4, #7 en #10 niet verbonden.
kortgeslot
All LEDs branden, behalve bij de pinnen die niet

VTTE S T3 0
V. 01 – 01/09/2014 15 ©Velleman nv
en
(fig. 5)
verbonden zijn. Kortgesloten pinnen zullen
m inde r fe l bra nden. In dit voo rbee ld zijn pinne n
#4, #5 en #6 kortgesloten.

VTTE S T3 0
V. 01 – 01/09/2014 16 ©Velleman nv
gekruist
(fig. 6) nvt.
De LEDs wisselen
elkaar af en tonen
gekruiste
pinverbindingen. In
dit voorbee ld zijn
pinnen #14 en #13,
en pinne n #17 e n #19
g ek ru is t .
7. Reiniging en onderho ud
Maak de tester af en toe schoon met een vochtige doek.
Gebruik geen bijtende chemische producten,
reinigingsmiddelen of sterke detergenten.
•De VTTE S T3 0 vereist geen bijzonder onderhoud.
•Om betrouwbare resultaten te vermijden, de batterij zo snel
mogelijk vervangen bij het verschijnen van de lege batterij-
indicator.
Batterijen vervangen
1. Om mogelijke elektroschokken en letsels te vermijden, het
mastertoestel uitschakelen en alle testdraden losmaken.
2. Schuif het deksel los en open het batterijvak aan de achterkant
van de tester.
3. Vervang de oude batterij door een nieuwe van hetzelfde type
(niet meegelev.).
4. Sluit het batterijvak.
8. Tec hnische spec if ica tie s
geteste kabels
Standaard HDMI®-en High Speed HDMI®-ka be l
me t HDMI
®
-conne ctor of m ini-connector
te s t (hoofdee nhe id
e n re m o te -
eenheid)
status van de 19 pins-aansluiting en de
a f s c h e rm i n g
testinterface van
hoofdeenheid
1 x HDMI®-conne ctor, 1 x mini-HDMI ®-co nne cto r
testinterface van
re mo te -eenheid
1 x HDMI-®conne ctor, 1 x mini-HDMI®-co nne cto r
kabellengte
≤50 m

VTTE S T3 0
V. 01 – 01/09/2014 17 ©Velleman nv
te s tm o d i
snelle test, langzame test
weergave
19 LEDs en a fs che rm ings -LED op hoofd-en
re mo te -eenheid
me t ge lu ids ig na al
ja
le ge batterij-
indicator
< 6.0 V
vo eding
1 x 9 Vdc (6LR61C) (niet meegelev.)
a fme ti ngen
hoofdeenheid
103 × 66 × 27 mm
re mo te -eenheid
103 × 35 × 27 mm
g e wi ch t
130 g (zonder batterij)
werktemperatuur
0 ºC tot 40 ºC (32 ºF tot 104 ºF) < 80 % RH
o ps la g te m p e ra tu u r
-10 ºC tot +50 ºC (14 ºF tot 122 ºF ) < 70 % RH
Gebruik dit toestel enkel met originele accessoires. Velleman
nv is n iet aa nsprak e lijk voor sc ha de of k we tsure n b ij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.v e llem a n.eu. D e inf ormatie in de ze ha nd leid in g ka n te
allen tijde worden gewijzigd zonder voorafgaande
kennis geving.
De termen HDMI en HDMI High-Definition Multimedia Interface en
het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken
van HDMI Licensing LLC in de VS en andere landen.
© AUTEURSRECHT
Velleman nv heeft het a uteursrecht voor deze ha ndleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan
om deze ha ndleiding o f ge deelten ervan over te nemen, te kopiëren,
te vertalen, te bewerken en op te slaan opeen elektronisch medium
zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

VTTE S T3 0
V. 01 – 01/09/2014 18 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union e uropée nne
Informations environneme ntales imp ortantes c oncernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne
pas jeter cet appareil (ni les piles) parmi les déchets
municipaux non sujets au tri sélectif; une déchetterie
traitera l’appareil en question. Renvoyer l'appareil à votre
fournisseur ou à un service de recyclage local. Il convient
de respecter la réglementation locale relative à la protection de
l’environnement.
En cas de que stion s, co ntact er le s auto rités loca les pour
élim inat io n.
Nous vous remercions de votre achat! Lire attentivement le présent
mode d'emploi avant la mise en service de l’appareil. Si l’appareil a
été endommagé pendant le transport, ne pas l’installeret co ns u l te r
votre revendeur.
2. Consignes de séc urité
Lire attentivement les consignes de sécurité mentionnées dans cette
notice avant la première utilisation du détecteur. Le non-respect de
ces consignes peut entraîner des blessures graves ou mêm e la mort.
Risq ue d ’é lect ro cut io n
Tout contact avec un circuit sous tension peut entraîner
des blessures graves ou même la mort.
Ne jamais utiliser ce détecteur sur une tension supérieure
à celle mentionnée dans les spécifications de cette notice.
Ne pas utiliser un détecteur humide ou endommagé.
Ne pas utiliser un détecte ur sans son capuchon.
A VERTISSE ME N T: Tester le détecteur sur un circuit sous
tension connu avant chaque utilisation.
Ga rde r l'appare il hors de la portée des enfants et des
pe rsonnes no n autorisées.

VTTE S T3 0
V. 01 – 01/09/2014 19 ©Velleman nv
Protéger contre la pluie, l’humidité, les éclaboussures
et la chaleur extrême.
•Ne pas réparer ce détecteur. Il n’y a aucune pièce réparable par
l’utilisateur.
3. Direct ives gé nérale s
Se référer à la garantie de service et de qualité Velleman® en
fin de ce mode d'emploi.
Protéger contre la poussière et les températures
extrêmes.
Protéger cet appareil des chocs. Traiter l'appareilavec
circo nspe ction penda nt l’opération.
•Se familiariser avec le fonctionnement de l’appareil avant de
l’utiliser.
•Toute modification est interdite pour des raisons de sécurité. Les
dommages o ccasionnés par des modifications pa r le client ne
tombent pas sous la garantie.
•N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut
causer des courts-circuits, des brûlures, des é lectrochocs etc. Un
usage impropre annule d'office la garantie.
•La garantie ne s’applique pas aux domma ges survenus en
négligeant certaines directives de cette notice et votre revendeur
déclinera toute responsabilité pour les problèmes et les défauts
qui en résultent.
•Retirer la pile quand le testeur n'est pasemployé. Une fuite de
produits chimiques de la pile peut endommager le testeur.
•Ga rder ce mode d'emploi pour toute référence ultérieure.
4. Caractérist iques
•Le testeur de câbles V TTE S T3 0 teste rapidement et facilement la
continuité des câbles a vec connecteurs HDMI®et mini-
connecteurs-HDMI®et résout les défauts sur les câbles. Avec
indicateurs LED sur l'unité principale et télécommande pour 19 fils
et le blindage.

VTTE S T3 0
V. 01 – 01/09/2014 20 ©Velleman nv
•pour câbles avec connecte urs HDMI®et m ini-connecteurs HDMI®
(connecteur vers connecte ur, connecteur ve rs m ini-connecteur,
m ini-connecteur vers mini-connecteur); a pproprié aux câbles
réseau et câbles HDMI déjà posés
•fonction 'loopback': permet de tester des câbles avec connecteur
vers connecteur et connecteur vers mini-connecteur sur l'unité
principale
•3 modes de test:
otest de continuité rapide: teste tous les conducteurs d'un câble
otest de continuité lent: teste tous les conducteurs d'un câble
otest manuel: teste les conducteurs d'un câble séparément
•schéma de câblage HDMI®: dé te cte a u to m a ti q ue me n t l es co u rt s -
circuits, les circuits ouverts ou les circuits croisés dans la prise
HDMI®ou la mini-prise HDMI®entre les broches 1 à 19 et/ou le
bouclier
•dépannage: dépannage rapide, vérification d'installation HDTV et
te rm inaisons de brico lage sur le terra in
5. D escript io n
Se référer aux illustrations en page 2 de ce mode d'emploi.
D escript io n générale (fig. 1)
1
LOOPBACK: mini-connecteur HDMI®
2
MAIN: conne cteur HDMI®
3
unité télécommande: connecteur HDMI®
4
unité télécommande: mini-connecteur HDMI®
5
interrupteur CO NTINUITY/OFF/SW EEP
6
alimentation et indication de pile faible
7
numéro de broche pour connecteur HDMI®
8
num é ro d e b ro che po ur m ini-co nne cte ur HDMI ®
9
signal de LED
Descriptio n de b roche et de s igna l (fig. 2)
HDMI®
HMDI®
Mini
broche signal
1
2
donnée s 2+
TMDS données rouges +
2 1 donnée s 2S
TMDS donnée s blindage
rouges
