VESTEL 32PF7883 User manual

22
KULLANIM KILAVUZU
OPERATING INSTRUCTIONS
Cihazınızın Gümrük ve Ticaret Bakanlığı veya Bakanlıkça tespit ve ilan edilen kullanım ömrü
(cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.
DANIŞMA MERKEZi:
444 4 123
www.vestel.com.tr
Vestel Dayanıklı Tüketim Malları Pazarlama A.Ş.
Ambarlı Petrol Ofisi Dolum Tesisleri Yolu 34310 Avcılar/İstanbul
Tel: [phone] Faks: (0212) 422 02 03
32PF7883 32” LCD TV
50199197

Türkçe - 1 -
İçindekiler
Özellikler................................................................. 2
Giriş........................................................................ 2
Hazırlık ................................................................... 2
Güvenlik Önlemleri ................................................. 3
Paket İçeriği............................................................ 4
Çevresel Bilgiler ..................................................... 5
Tamir Bilgileri ...................................................... 5
Uzaktan Kumanda Tuşları...................................... 6
LCD TV ve Çalışma Tuşları.................................... 7
Arka Yan Konektörler ............................................. 7
Bağlantılar – Yan Konektörler................................. 8
Güç Bağlantısı........................................................ 9
Anten Bağlantısı................................................. 9
Dijital Multi Medya Konnektörlerinin Kullanılması... 9
USB Bellek Bağlantısı......................................... 9
Yan HDMI Bağlantısı.............................................. 9
LCD TV’yi PC’ye Bağlama...................................... 9
DVD Çalara Bağlama ........................................... 10
Yan AV Konektörlere Bağlama ............................. 10
Diğer Konektörleri Kullanma................................. 10
Uzaktan Kumanda................................................ 10
Pillerin Takılması............................................... 10
TV’yi Açma/Kapama ..............................................11
TV’yi Açmak için.................................................11
TV’yi kapatmak için............................................11
Digital Teletext (** sadece İngiltere için) ............11
Analog Teletekst ................................................11
GirişSeçimi ...........................................................11
TV Üzerindeki Tuşlarla İşletim ...........................11
Ses Ayarı........................................................11
Program Seçimi .............................................11
Ana Menü Görüntüleme.................................11
AV Modu ........................................................11
Uzaktan Kumandayla İşletim .............................11
Ses Ayarı........................................................11
Program Seçimi (Önceki veya Sonraki
Program)....................................................... 12
Program Seçimi (Doğrudan Erişim) .............. 12
İlk Kurulum............................................................ 13
Otomatik Kanal Ayarlama..................................... 14
Otomatik Kanal Tarama Menüsü Çalışması..... 14
Manuel Ayarlama ................................................. 14
Dijital Anten Manüel Arama............................... 14
Dijital Kablo Manüel Arama............................... 14
Analog Manüel Kanal Arama ............................ 15
Analog İnce Ayar............................................... 15
AğKanal Taraması........................................... 15
Servis Listesini Temizleme (*)........................... 15
Kanal Yönetimi: Kanal Listesi............................... 16
Kanal Listesinin İşletilmesi................................ 16
Kanal Taşıma.................................................... 16
Kanal Silme....................................................... 16
Kanal AdınıDeğiştirme ..................................... 16
Kanal Kilitleme.................................................. 16
Kanal Yönetimi: Sık Kullanılanlar ......................... 17
TuşFonksiyonları............................................. 17
Kanal Yönetimi: Kanal Listesini Sıralama............. 17
Ekran Bilgileri........................................................ 17
Ortam TarayıcıKullanarak Medya Oynatıcı.......... 17
USB Üzerinden Fotoğraf Görüntüleme............. 18
Ortam TarayıcıAyarları.................................... 19
Görüntü Boyutunu Değiştirme: Resim Formatları.... 19
Görüntü AyarlarınıYapılandırma .......................... 20
Görüntü AyarlarıMenü Öğelerini Kullanma ..... 20
Görüntü AyarlarıMenü Öğeleri......................... 21
PC Görüntü Ayarları.......................................... 21
Ses AyarlarınıYapılandırma ................................. 22
Ses AyarlarıMenü Öğelerini Kullanma ............ 22
Ses AyarlarıMenü Öğeleri................................ 22
TV AyarlarınıYapılandırma................................... 22
Ayarlar Menüsü Öğelerini Kullanma ................ 22
Ayarlar Menüsü Öğeleri.................................... 22
Koşullu Erişim Modülünü Kullanma...................... 23
Koşullu Erişim Menüsünü Görüntüleme (*)...... 23
Dil Tercihlerini Yapılandırma ................................. 23
Ebeveyn Kontrolü ................................................. 24
Ebeveyn AyarlarıMenü İşletimi (*)................... 24
Zamanlayıcılar...................................................... 24
Otomatik Kapanma Ayarı.................................. 24
Program ZamanlayıcılarıAyarlama .................. 24
ZamanlayıcıEkleme ..................................... 24
ZamanlayıcıDüzenleme ............................... 25
ZamanlayıcıSilme ........................................ 25
Tarih/Saat AyarlarınıYapılandırma ....................... 25
Kaynak AyarlarınıYapılandırma ........................... 25
Diğer AyarlarıYapılandırma.................................. 25
İşletim ............................................................... 25
Enerji Tasarruf Modu..................................... 26
Diğer Özellikler ..................................................... 26
Teleteks ................................................................ 27
İpuçları.................................................................. 27
Ek A: PC Girişi Tipik Ekran Modları...................... 28
Ek B: AV ve HDMI Sinyal Uyumluluğu (GirişSinyal
Tipleri)................................................................... 28
Ek C: Desteklenen DVI Çözülümleri..................... 29
Ek D: USB Modunda Desteklenen Dosya
Formatları............................................................. 29
Ek E : Software Upgrade (Yazılım Yükseltme): .... 30
Teknik Özellikler.................................................... 31
Dijital Ses ve Görüntü Alma (DVB-T)................... 31
Dijital Alım (DVB-C) .............................................. 31
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 101_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 1 18.08.2011 17:40:5318.08.2011 17:40:53

Türkçe - 2 -
Özellikler
Uzaktan kumandalırenkli LCD TV.•
Tam entegre Karasal dijital kablolu TV (DVB-T C-•
MPEG2) (DVB-T-C MPEG4).
Dijital görüntü ve ses için HDMI konektörleri. Bu•
bağlantıyüksek çözünürlüklü sinyalleri kabul edecek
şekilde tasarlanmıştır.
USB girişi.•
1000 program (analog+dijital).•
OSD menüsü sistemi.•
Entegre kanal arayıcıDVB-T-C HD, MPEG 2 / MPEG•
4 ile uyumlu.
Harici aygıtlar için scart soketi vardır.(video, video•
oyunları, ses aygıtları, vb.).
Stereo ses sistemi . (SRS TruSurround HD)•
Teleteks, HızlıMetin (Fastext), ÜST Metin (TOP•
text.
Kulaklık bağlantısı.•
Otomatik Programlama Sistemi.•
Manuel ileri ve geri arama.•
Otomatik kapanma / Çocuk kilidi.•
Yayın olmadığında otomatik sessizlik.•
NTSC oynatma.•
AVL (Otomatik Ses Sınırlama).•
Otomatik güç kesme.•
PLL (Frekans Arama).•
PC girişi.•
Windows 98, ME, 2000, XP, Vista için Tak &•
Çalıştır.
Oyun Modu•
SRS TruSurround HD•
100 Hz•
Movie Sense•
Giriş
Lütfen bu kitapçıkta yer alan ilgili talimatları, elektronik
cihazlar konusunda genel bilgi sahibi olsanız bile,
cihazın ilk kullanımından önce okuyunuz. Özelikle de
GÜVENLİK ÖNLEMLERİbölümüne önem gösterin.
Kitapçığıgelecekteki kullanımınız için saklayın. Cihazı
bir başkasına satarken veya verirken bu kullanım
talimatlarınıda mutlaka birlikte verin.
Bu ürünü seçtiğiniz için teşekkür ederiz. Bu kılavuz
TV’nizi doğru çalıştırmak için sizi
yönlendirecektir. TV’yi çalıştırmadan önce,
lütfen bu kılavuzu tamamen okuyunuz. Lütfen
ileride de başvurmak üzere bu kılavuzu
saklayınız.
Bu cihaz TV almak ve görüntülemek üzere
tasarlanmıştır. Program Farklıbağlantıseçenekleri,
olasıkaynakların alımıve görüntülenmesi için ilave
genişletme sunar (alıcı, DVD oynatıcı, DVD kaydedici,
VCR, PC vb.). Bu cihaz sadece kuru mekanlarda
çalışmaya uygundur. Bu cihaz yalnızca özel ev
kullanımıiçin üretilmiştir ve sanayi ve ticari amaçlarla
kullanılamaz. Eğer cihaz kullanım amacının dışında
kullanılırsa veya üzerinde izinsiz değişiklikler yapılırsa
prensip olarak cihazdaki sorumluluğumuz kalkar.
LCD-TV’nizi aşırıortam koşullarında çalıştırmak
cihaza zarar verebilir.
Hazırlık

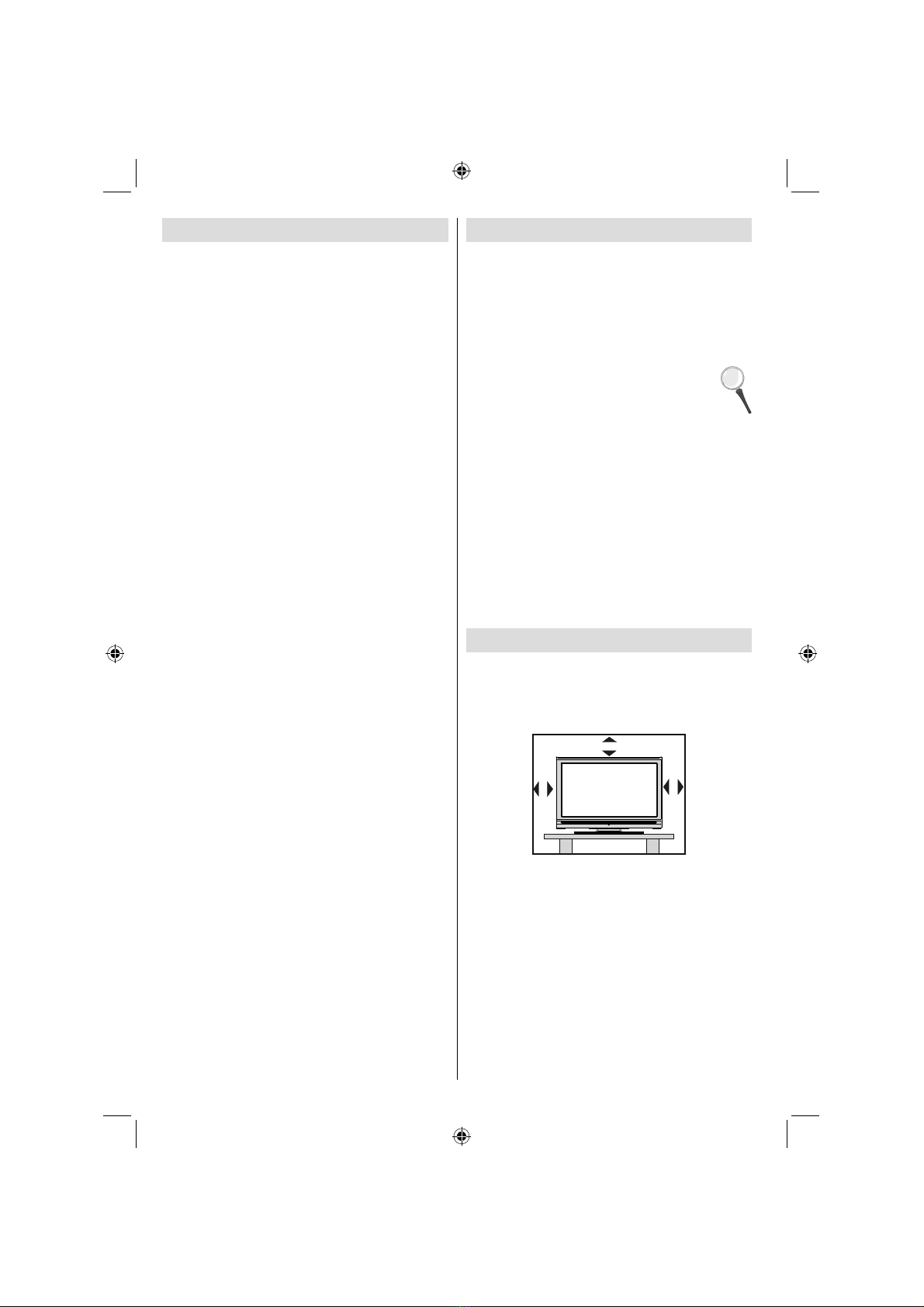

Havalandırma için cihazın etrafında en az 10 cm boş
alan bırakınız. Bir hata oluşumunu önlemek ve güvenli
olmayan bir durumdan korunmak için cihazın üzerine
lütfen herhangi bir nesne koymayınız. Bu cihazıılıman
hava koşullarında kullanınız.
10 cm
10 cm
10 cm
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 201_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 2 18.08.2011 17:40:5418.08.2011 17:40:54

Türkçe - 3 -

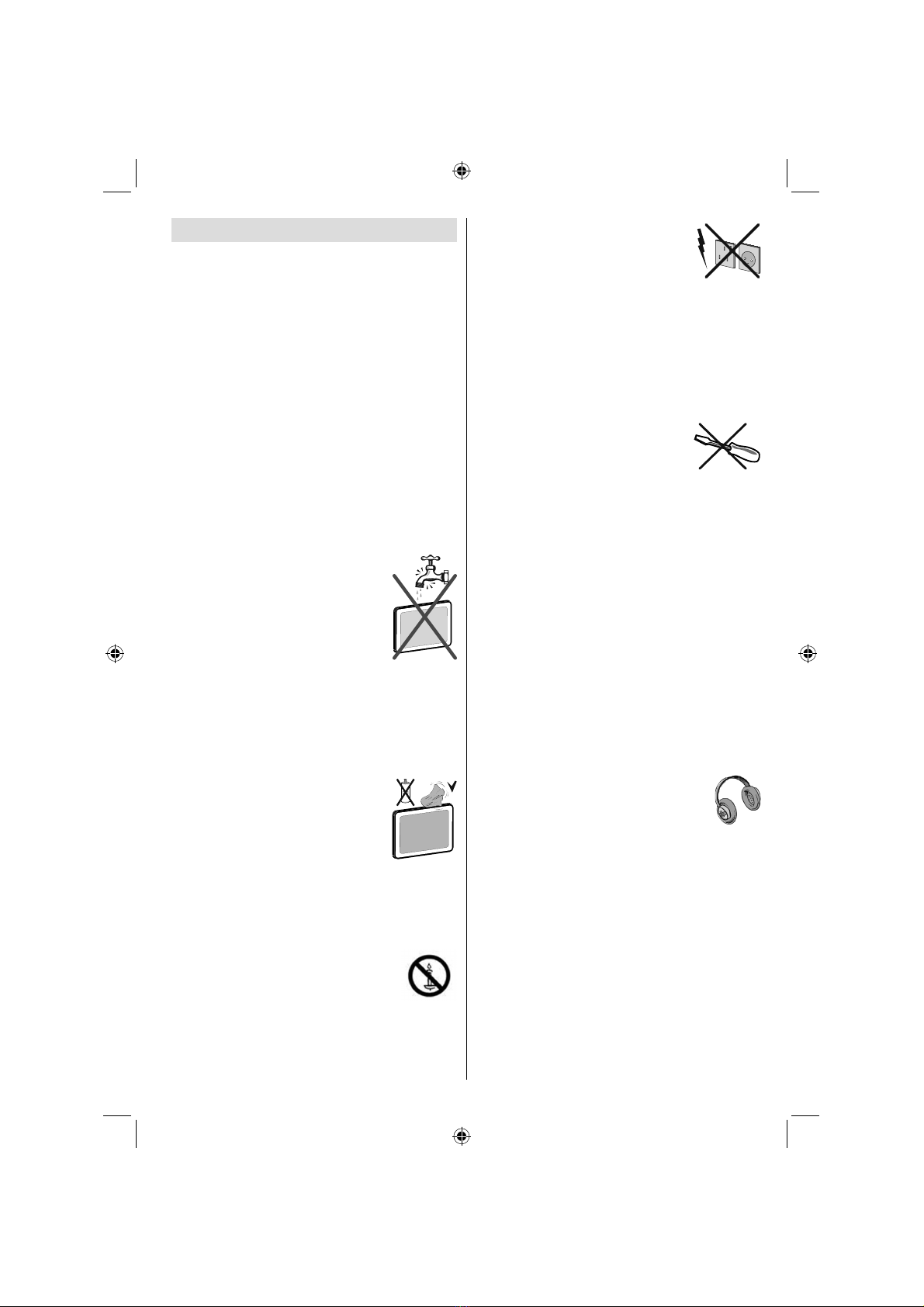

Güvenlik Önlemleri
Kendi güvenliğiniz için aşağıdaki güvenlik
önlemlerini okuyun.
Güç Kaynağı
Televizyon, yalnızca 220-240 V AC 50 Hz çıkışla
çalıştırılmalıdır. Kullanım kolaylığınız için doğru voltajı
seçtiğinizden emin olunuz.
Güç Kablosu
Güç kablosu (elektrik kablosu) üzerine TV, mobilya,
vs. yerleştirmeyiniz veya kabloyu bükmeyiniz. Elektrik
kablosunu fişten tutarak çekiniz. Cihazın fişini güç
kablosundan çekerek çıkarmayınız ve güç kablosuna
asla elleriniz ıslakken dokunmayınız; bu kısa devreye
veya elektrik çarpmasına neden olabilir. Kabloyu
asla düğümlemeyiniz veya başka kablolarla birlikte
bağlamayınız. Güç kabloları, üzerlerine basılmayacak
şekilde yerleştirilmelidir. Hasar görmüşbir güç kablosu
yangına veya elektrik çarpmasına neden olabilir. Kablo
hasar gördüğünde ve değiştirilmesi gerektiğinde, bu
işlem vasıflıpersonel tarafından yapılmalıdır.
Nem ve Su
Bu cihazınemli ve ıslak yerlerde
kullanmayınız (banyoda, mutfak
lavabosu ve bulaşık makinesi
yakınlarında kullanmaktan kaçınınız).
Tehlike yaratabileceğinden, bu aleti
yağmura veya suya maruz bırakmayınız
ve üzerine vazo gibi sıvıiçeren nesneler
koymayınız. Su damlatmaktan veya sıçratmaktan
kaçınınız.
Eğer kabinin üzerine herhangi sert bir nesne düşecek
veya sıvıdökülecek olursa, TV’nin fişini çekiniz ve
tekrar çalıştırmadan önce vasıflıeleman tarafından
kontrol ettiriniz.
Temizlik
Temizlemeden önce TV’nin fişini prizden
çekiniz. Sıvıveya sprey temizleyiciler
kullanmayınız. Yumuşak ve kuru bir
bez kullanınız.
Havalandırma
TV seti üzerindeki yuva ve delikler havalandırma ve
güvenli çalışma için yapılmışlardır. Aşırıısınmadan
kaçınmak için bu delikler hiçbir şekilde engellenmemeli
veya kapatılmamalıdır.
Isıve AteşKaynakları
Cihaz, çıplak ateşin veya elektrikli ısıtıcı
gibi yoğun ısıkaynaklarının yakınına
yerleştirilmemelidir. TV’nin üzerine,
yanan mumlar gibi hiçbir çıplak ateş
kaynağının koyulmadığından emin olunuz. Pillerin
güneşışığı, ateşveya benzeri türde aşırıısıya maruz
bırakılmamasıgerekmektedir.
Yıldırım
Fırtına ve yıldırım halinde veya tatile
çıkarken güç kablosunu prizden
çıkarınız.
Yedek Parçalar
Yedek parça gerektiğinde, servis teknisyeninin üretici
tarafından belirtilen veya aslıyla aynıteknik özelliklere
sahip parçalar kullandığından emin olunuz. Yan
sanayi parçalarla değişim yapılmasıhalinde yangın
çıkabilir, elektrik çarpabilir veya başka tehlikelere
neden olunabilir.
Servis İşlemleri
Lütfen bütün servis işlemleri için
yetkili personele danışınız. Elektrik
çarpmasına neden olabileceğinden,
kapağıkendiniz çıkartmayınız.
Atıkların yok edilmesi
Atıkların yok edilmesi için talimatlar:•
Paketler ve paketleme yardımcılarıger dönüşümlüdür
ve ilke olarak geri dönüştürülmelidir. Folyo poşet gibi
paketleme malzemeleri çocuklardan uzak tutulmalıdır.
Pillerin, ağır metal içermeyenler de dâhil olmak
üzere, evsel atıklar ile birlikte atılmamasıgerekir.
Lütfen kullanılmışpilleri çevreye saygılıbir şekilde
yok ediniz. Bulunduğunuz bölgede geçerli olan yasal
yönetmelikler hakkında bilgi edininiz.
• Pilleri yeniden şarj etmeyi denemeyin. Patlama
tehlikesi vardır. Pilleri sadece aynıveya dengi tür
pillerle değiştirin.
CihazıPrizden Çıkarma
Elektrik kablosu TV setinin elektrik şebekesi ile olan
bağlantısının kesilmesi için kullanılır, dolayısıile
hâlihazırda işleyebilir kalacaktır.
Kulaklık Sesi
Kulaklıklardan gelen aşırıses basıncı
duyma kaybına yol açabilir.
Kurulum
Yaralanmalarıönlemek için, bu cihaz duvara
monte edilirken kurulum talimatlarına uygun olarak,
sağlam şekilde duvara tutturulmalıdır (bu seçenek
mevcutsa).
LCD Ekran
Bu LCD paneli, yaklaşık bir milyon ince film transistoru
içeren, ince görüntü detaylarınısağlayan son derece
yüksek bir teknoloji ürünüdür. Ara sıra ekranda sabit
noktalar halinde mavi, yeşil veya kırmızıbir kaç ölü
piksel belirebilir. Lütfen bunun ürününüzün çalışmasını
etkilemediğini göz önünde bulundurunuz.
Uyarı! Evden ayrılırken TV’nizi bekleme konumunda
veya çalışır halde bırakmayınız.
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 301_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 3 18.08.2011 17:40:5418.08.2011 17:40:54

Türkçe - 4 -
Paket İçeriği
REPEAT
ZOOM TITLE
ROOT
TEXT SWAP
123
456
789
SCREEN
0
LANG SUBTITLE
OK
MENU
SOURCE
RETURN
INFO
FAV SLEEP EPG
SEARCH DISPLAY
MODE
P+
PRESETS
P-
V+
V-
Uzaktan
Kumanda
LCD TV
Piller: 2 X AAA
Kullanma Kılavuzu
Not: Satın aldıktan sonra aksesuarlarıkontrol
etmelisiniz. Aksesuarların eksiksiz olduğundan emin
olun.
Ayarlayıcıdan bir televizyon dağıtım
sistemine (Kablo TV vb.) bağlantı
Şebeke bağlantısıaracılığıyla veya koruyucu
topraklamaya ve koaksiyel kablo kullanılarak
televizyon dağıtım sistemine bağlantısıolan
başka aparat aracılığıyla bina tesisatının koruyucu
topraklamasına bağlanan cihaz bazıdurumlarda
yangın tehlikesi yaratabilir.
Bu yüzden kablo dağıtım sistemine bağlantıbelli bir
frekans aralığının elektrik yalıtımı(galvanik yalıtıcı,
bkz. EN 60728-11) sağlayan bir cihaz aracılığıyla
yapılmalıdır.
Not: PC ile TV arasındaki HDMI bağlantısıradyo
parazitine sebep olabilir. Bu durumda VGA (DSUB-15)
bağlantısının kullanılmasıtavsiye edilir.
Lisans Bildirimi (opsiyonel)
bir SRS Lab, Inc. ticari markasıdır.
TruSurround HD ses teknolojisi SRSLabs,Inc’in lisansı
ile üretilmiştir.
Lisans Bildirimi (opsiyonel)
Dolby Laboratories’in lisansıile üretilmiştir.
TİCARİMARKA BİLGİSİ
“Dolby” ve çift D-sembolü, Dolby Laboratories’in ticari
markalarıdır.
Bekleme / Açma düğmesi, bu cihazın bağlantısını
şebeke elektriğinden tamamen kesmez. Dahası, cihaz
bekleme konumunda iken de elektrik tüketir. Cihazın
şebeke elektriği bağlantısınıtamamen kesmek için
fişi prizden çekilmelidir. Herhangi bir acil durumda
fişinin derhal çekilebilmesi için cihaz, cihaz ile elektrik
fişi arasında herhangi bir engel olmayacak şekilde
yerleştirilmelidir. Yangın tehlikesini önlemek için, cihaz
uzun bir süre kullanılmayacaksa (tatil vb.) elektrik
kablolarıprizden çıkarılmalıdır.
Elektrikli Cihazlar Çocuklardan Uzak Tutulmalı
Elektrikli cihazların çocuklar tarafından kullanılmasına
hiçbir zaman izin verilmemelidir. Çocuklar muhtemel
tehlikeleri her zaman farkına varamazlar. Piller /
akümülatörler yutulduğunda ölüm tehlikesi oluşturabilir.
Pilleri küçük çocukların erişemeyeceği bir yerde
saklayın. Bir pilin yutulmasıdurumunda derhal tıbbi
yardım aranmalıdır. Ayrıca ambalaj malzemelerini de
çocuklardan uzak tutun. Boğulma tehlikesi vardır.
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 401_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 4 18.08.2011 17:40:5418.08.2011 17:40:54

Türkçe - 5 -
Çevresel Bilgiler
Bu televizyon, çevreyi korumak amacıyla çok az enerji tüketmek üzere tasarlanmıştır.•
Böylece sadece çevrenin korunmasına katkısağlamışolmakla kalmazsınız, aynızamanda televizyonun enerji
tasarrufu özelliği sayesinde elektrik faturalarınızıda düşürmüşolursunuz. Enerji tüketimini azaltmak için şu
adımlarıuygulamanız gerekir:
Özellikler menüsünde bulunan Enerji Tasarruf Modu ayarlarınıkullanabilirsiniz. Eğer Enerji Tasarruf Modunu•
Açık duruma getirirseniz, Televizyon enerji koruma moduna geçecek ve televizyonun aydınlatma seviyesi
optimum seviyeye düşürülecektir. Televizyon Enerji Tasarruf Moduna alındığında bazıgörüntü ayarları
kullanılamaz.
Televizyon kullanılmadığında lütfen kapatın ya da elektrik fişini çekin. Bu da enerji tüketimini azaltacaktır.•
Uzun süre boyunca televizyondan uzak olacaksanız televizyonun elektrik bağlantısınıkesin.•
Televizyonu Enerji Tasarruf Modu ile kullanmak, bekleme modunda bırakmak yerine televizyonun fişini•
çekmeye göre yıllık olarak daha fazla enerji tasarrufu sağlar. Bu yüzden Enerji Tasarruf Modu ayarlarının
etkinleştirilmesi, yıllık güç tüketiminizi azaltmak için şiddetle önerilir. Ayrıca televizyonu kullanmadığınızda
elektrik fişini çekmeniz de tavsiye edilir.
• Lütfen bu adımlarıizleyerek çevreyi korumamıza yardımcıolun.
Tamir Bilgileri
Tüm servisler için yetkili servis personeline danışın. Sadece yetkili personel televizyonun tamir işlemlerini
gerçekleştirebilir. Daha fazla bilgi için televizyonu satın almışolduğunuz mağaza ile görüşebilirsiniz.
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 501_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 5 18.08.2011 17:40:5518.08.2011 17:40:55

Türkçe - 6 -
Uzaktan Kumanda Tuşları
İşlev Yok1.
Oynat (Ortam Tarayıcıvideo modunda)2.
İşlev Yok3.
Hızlıgeri sarma (Ortam Tarayıcıvideo4.
modunda)
İşlev Yok5.
Mono/Stereo - Dual I-II / Mevcut dil6.
Genişlet (TXT modunda) / Görüntü boyutu /7.
Yeşil tuş8.
Kırmızıtuş/ Resimlerde yakınlaştırma yapar9.
(Medya Tarayıcısıvideo modunda)
Numara Tuşları10.
Teleteks / Karıştırma11.
Bilgi / Göster (TXT modunda)12.
Program Aşağı/ Sayfa Yukarı/Program Yukarı13.
/ Sayfa Aşağı
Sessiz14.
Favori Mod Seçimi15.
Çıkış(DTV modunda) / İçerik sayfası(TXT16.
modunda)
İşlev Yok*17.
İşlev Yok18.
USB menüsünden çıkış19.
Resim modu seçimi / Resim modunu değiştirir20.
(Ortam Tarayıcıvideo modunda)
Elektronik Program Rehberi21.
Otomatik Kapanma22.
Menü açık / kapalı23.
OK / Seç / Tut (TXT modunda) / Kanal Listesi24.
Sesi Arttır/Azalt25.
Yön Tuşları26.
AV / Kaynak27.
Önceki Program28.
Mavi tuş29.
Sarıtuş30.
İşlev Yok**31.
Altyazıaçık-kapalı/ TXT Altyazı(Analog TV32.
modu) / Altyazı(Ortam Tarayıcıvideo modunda)
İşlev Yok33.
Hızlıileri sarma (Ortam Tarayıcıvideo34.
modunda)
Durdur (Ortam Tarayıcıvideo modunda)35.
Duraklat (Ortam Tarayıcıvideo modunda)36.
Bekleme37.
İşletim LED ışığı38.
REPEAT
ZOOM TITLE
ROOT
TEXT SWAP
123
456
789
SCREEN
0
LANG SUBTITLE
OK
MENU
SOURCE
RETURN
INFO
FAV SLEEP EPG
SEARCH DISPLAY
MODE
P+
PRESETS
P-
V+
V-
Şu düğmeler modele göre farklılık gösterir:
/Medya Tarayıcısı(opsiyonel)*
Açı/İşlevsiz*
/Web Tarayıcı(opsiyonel)**
Pip/ Resim içinde resim fonksiyonu (opsiyonel)**
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 601_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 6 18.08.2011 17:40:5518.08.2011 17:40:55

Türkçe - 7 -
LCD TV ve Çalışma Tuşları
ÖN ve ARKA GÖRÜNÜŞKontrol TuşlarıGÖRÜNÜŞKontrol Tuşları
1. Bekleme / Açma düğmesi
2. TV/AV tuşu
3. Program Yukarı/Aşağıtuşları
4. Ses Artırma/Azaltma tuşları
Not: Ana menüyü görüntülemek
için “ ” ve tuşlarına
aynızamanda basın.
Arka Yan Konektörler
HDMI 3
SKART1. harici cihazlar için girişveya çıkışsağlar. SCART kablosunu, TV’niz üzerinde bulunan SCART
soketine ve harici aygıtınızdaki (şifre çözücü, VCR veya DVD çalar) SCART soketine bağlayınız.
Not: Eğer SKART yuvalarıaracılığıyla harici bir aygıt bağlanmışsa, TV otomatik olarak AV moduna
geçecektir.
Not: Harici cihaz bağlamak için lütfen tedarik edilen scart bağlantıkablosunu kullanınız.
SCART 22. harici cihazlar için girişveya çıkışsağlar.
Bileşen Görüntü Girişleri (YPbPr)3. bileşen görüntü bağlantısıyapmak için kullanılır.
Bileşen videosunu ve ses soketlerini, bileşen çıkışıolan bir aygıta bağlayabilirsiniz. Bileşen video
kablolarını, TV üzerinde bulunan BİLEŞEN VİDEO GİRİŞLERİNE (COMPONENT VIDEO INPUTS )
ve cihazınızın bileşen video çıkışlarına bağlayınız. Bağlarken, TV’nizin üzerinde bulunan “Y”, “Pb”, “Pr”
harflerinin, cihaz konektörünüzün üzerindeki konektörlere denk geldiğinden emin olunuz.
PC/YPbPr Ses Girişleri4. Bir PC’nin çıkışlarınıya da YPbPr çıkışlarınıkullanarak TV’ye bağlanan başka
bir cihazın ses sinyallerini bağlamak için PC/YPbPr Ses Girişleri kullanılır. PC’den ses alabilmek için,
PC ses kablosunu TV’nin SES GİRİŞLERİile PC’nin ses çıkışlarıarasında bağlayınız. Bileşen ses
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 701_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 7 18.08.2011 17:40:5618.08.2011 17:40:56

Türkçe - 8 -
alabilmek için, ses kablosunu TV’nin SES GİRİŞLERİile cihazınızın ses çıkışlarıarasında bağlayınız.
S/PDIF Koaksiyel Çıkışı5. izlenen kaynağın dijital ses sinyallerini aktarmak için kullanılır.
Ses sinyallerini S/PDIF girişi olan bir cihaza aktarmak için bir SPDIF koaksiyel kablosu kullanınız
RF Girişi,6. bir anten sistemine veya bir kabloya bağlanır.
Eğer bir şifre çözücü veya medya kaydedicisi kullanıyorsanız, cihaz yoluyla anten kablosunu, uygun bir
anten kablosu ile aşağıdaki sayfalarda bulunan çizimde gösterildiği gibi televizyona bağlamanız gerektiğini
unutmayınız.
PC Girişi7. kişisel bir bilgisayarıTV setine bağlamak içindir.
PC kablosunu, TV üzerinde bulunan PC GİRİŞİNE ve PC’nizin üzerinde bulunan PC çıkışına
bağlayınız
UYARI: Bigisayarıve YPbPr’yi aynıanda kullanamazsınız.
HDMI 1: HDMI Girişi8.
HDMI Girişleri HDMI soketine sahip bir cihazıbağlamak içindir. LCD TV’niz, Yüksek Çözünürlüklü
Uydu Alıcısıveya DVD çalardan gelen Yüksek Çözünürlüklü resimleri gösterme yeteneğine sahiptir.
Bu cihazlar, HDMI soketleri veya Bileşen Soketi aracılığıyla bağlanmalıdır. Bu yuvalar 720p veya 1080p
sinyallerinin her ikisini de kabul edebilir. Bir HDMI’den HDMI bağlantısıiçin ses bağlantısına gerek
yoktur.
HDMI 2: HDMI Girişi9.
HDMI 3: HDMI Girişi10.

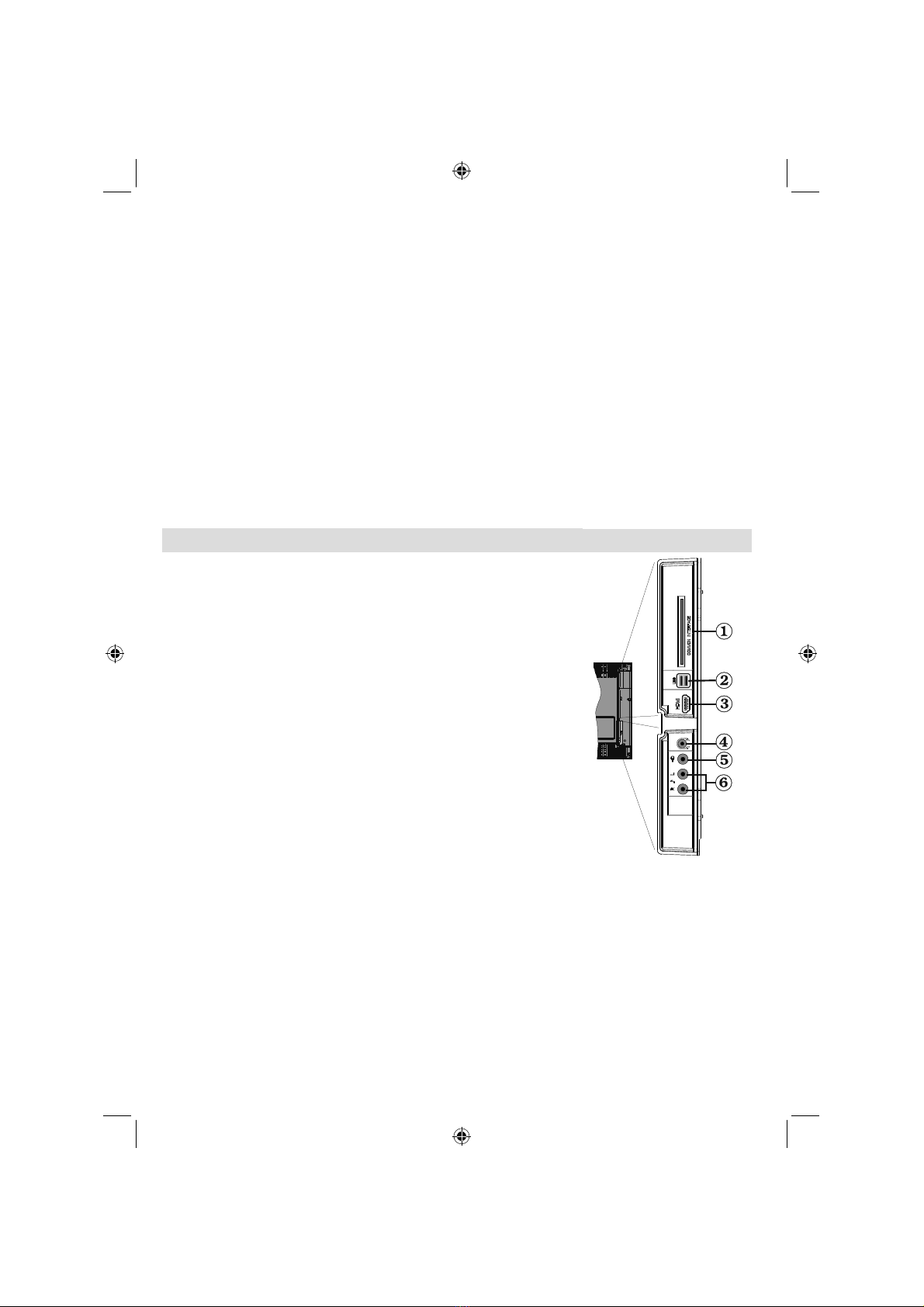

Bağlantılar – Yan Konektörler
CI Yuvası, CI kartınıyerleştirmek için kullanılır. CI kartı, abone1.
olduğunuz bütün kanallarıgörmenizi sağlar. Daha fazla bilgi için,
“Koşullu Erişim” kısmına bakınız.
Yan USB’ler2.
Yan HDMI Girişi, HDMI yuvasıolan bir cihazıbağlamak içindir.3.
Kulaklık girişi harici bir kulaklığısisteme bağlamak için kullanılır. TV’yi4.
kulaklıklardan dinlemek için KULAKLIK yuvasına bağlayınız (opsiyonel).
Video Girişi harici cihazların video sinyallerini bağlamak için kullanılır.Video5.
kablosunu TV üzerinde bulunan VIDEO IN yuvasına ve cihazınız üzerinde
bulunan VIDEO OUT yuvasına bağlayınız.
Ses Girişleri harici cihazların ses sinyallerini bağlamak için kullanılır. Ses6.
kablosunu TV üzerinde bulunan SES GİRİŞLERİ(AUDIO INPUTS ) yuvasına ve
cihazınız üzerinde bulunan SES ÇIKIŞ(AUDIO OUTPUT ) yuvasına bağlayınız.
Not: VIDEO GİRİŞİNİkullanarak harici bir cihazıTV’nize bağlıyorsanız, ses
alabilmek için cihazınızıTV’nizin SES GİRİŞLERİNE bir ses kablosu kullanarak
bağlamanız gerekmektedir.
5Vdc-Max500mA
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 801_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 8 18.08.2011 17:40:5718.08.2011 17:40:57

Türkçe - 9 -
Güç Bağlantısı
ÖNEMLİ: Bu TV, 220-240V AC, 50 Hz’de çalışacak
şekilde tasarlanmıştır.
Kutuyu açtıktan sonra elektrik şebekesine•
bağlamadan önce TV’nin oda sıcaklığına kadar
çıkmasınıbekleyiniz. Güç kablosunu, ana soket
çıkışına takınız.
Anten Bağlantısı
Antenin fişini veya kablosunu TV’nin arka tarafında•
bulunan ANTEN GİRİŞ (AERIAL INPUT ) yuvasına
bağlayınız.
HDMI 3
Anten veya Kablo
Dijital Multi Medya
Konnektörlerinin Kullanılması
TV’deki USB girişini kullanarak TV’nize USB•
cihazlarınıbağlayabilirsiniz. Bu özellik USB
belleğinizde saklanmakta olan JPG, video ve MP3
dosyalarınıgörüntülemenizi/oynatmanızısağlar.
Belirli USB cihazıtürlerinin bu TV ile uyumlu•
olmamasıolasıbir durumdur (ör. MP3 Çalarlar).
Herhangi bir olasıveri kaybınıönlemek•
amacıyla TV setine bir bağlantıyapmadan önce
dosyalarınızıyedekleyiniz.. Üreticinin herhangi bir
dosya hasarından veya veri kaybından sorumlu
olmayacağınıunutmayınız.
Bir dosyayıoynatırken USB kartınıçekip•
çıkarmayınız.
DİKKAT: USB cihazların hızlıbir şekilde takılması
ve çıkarılmasıçok zararlıbir işlemdir. Özellikle
tekrar tekrar hızlıbir şekilde sürücüyü takıp
çıkarmayınız. Bu USB oynatıcıda ve özellikle USB
cihazın kendisinde fiziksel hasara yol açar.
YANDAN GÖRÜNÜM USB BELLEK
USB Bellek Bağlantısı
ÖNEMLİ: Bir USB aygıt takarken ya da çıkartırken
TV kapatılmışolmalıdır. USB cihazınıTV’nin USB
girişine takınız. TV’nin USB girişlerini aynıanda
kullanarak TV’nize iki USB cihazıbağlayabilirsiniz.
Not: Bazıhard disk sürücülerin desteklenmiyor olması
mümkündür.
Yan HDMI Bağlantısı
HDMI konektörü olan bir cihazıTV’nize bağlamak
için yan HDMI bağlantısınıkullanabilirsiniz Böyle
bir bağlantıyapmak için uygun bir HDMI kablosu
kullanınız. Bağlanan cihazdan içeriği görüntülemek için
HDMI kaynağına geçmeniz gerektiğini unutmayınız.
Herhangi bir bağlantıyapmadan önce hem TV hem de
cihazınızıkapatınız. Yan HDMI Girişi, DVD oynatıcılar
gibi HDMI cihazlarıarasındaki bağlantılarıdestekler.
Dışbir HDMI cihazınıbağlamak için TV’nin yan HDMI
girişini kullanabilirsiniz. Bağlantıyıyapmak için bir
HDMI kablosu kullanınız.
HDMI CİHAZI YANDAN GÖRÜNÜM
LCD TV’yi PC’ye Bağlama
Bilgisayarınızın ekran görüntüsünü LCD TV’nizde
göstermek için, bilgisayarınızıTV setinize
bağlayabilirsiniz. Herhangi bir bağlantıyapmadan
önce bilgisayarıve ekranıkapatınız. PC’yi LCD
TV’ye bağlamak için 15-pimli D-sub bir ekran kablosu
kullanınız. Bağlantıyapıldıktan sonra, PC kaynağını
seçiniz. “Girişseçimi” bölümüne bakınız. Görüntüleme
gerekliliklerinize uygun olan çözünürlüğü ayarlayınız.
Çözünürlük bilgisi, Ekler bölümünde bulunabilir.
PC ses kablosu
(cihazla birlikte verilmemiþtir)
PC VGA kablosu
(cihazla birlikte verilmemiþtir)
TV ses giriþleri
Televizyon PC giriþi
PC ses çýkýþlarý PC monitör çýkýþý
01_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 901_[TR]_MB61_5110UK_IDTV_TC_32883W_100Hz_PLATINIUM4_10075207_50199197.indd 9 18.08.2011 17:40:5818.08.2011 17:40:58
