VESTEL VHD60BS User manual

VHD60BS- VHD60BW- VHD90BS-
VHD90BW- VHD60ASX- VHD60AWX-
VHD90ASX und VHD90AWX
D Bedienungsanleitung 2
GB Operating instructions 41
FR Mode d’emploi 76
NL Gebruiksaanwijzing 110
November 2017 Version: 1.0

2 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
1. Einleitung 3
1.1 Bestimmungsgemäße Verwendung 4
1.2 In dieser Anleitung verwendete Sicherheitssymbole 4
2. Beschreibung der Dunstabzugshaube 5
2.1 Technische Daten 5
2.2 Energieverbrauchskennzeichnung 7
2.3 Energie sparen 11
3. Sicherheitshinweise 12
4. Installation 17
4.1 Auspacken und Prüfen des Inhalts 17

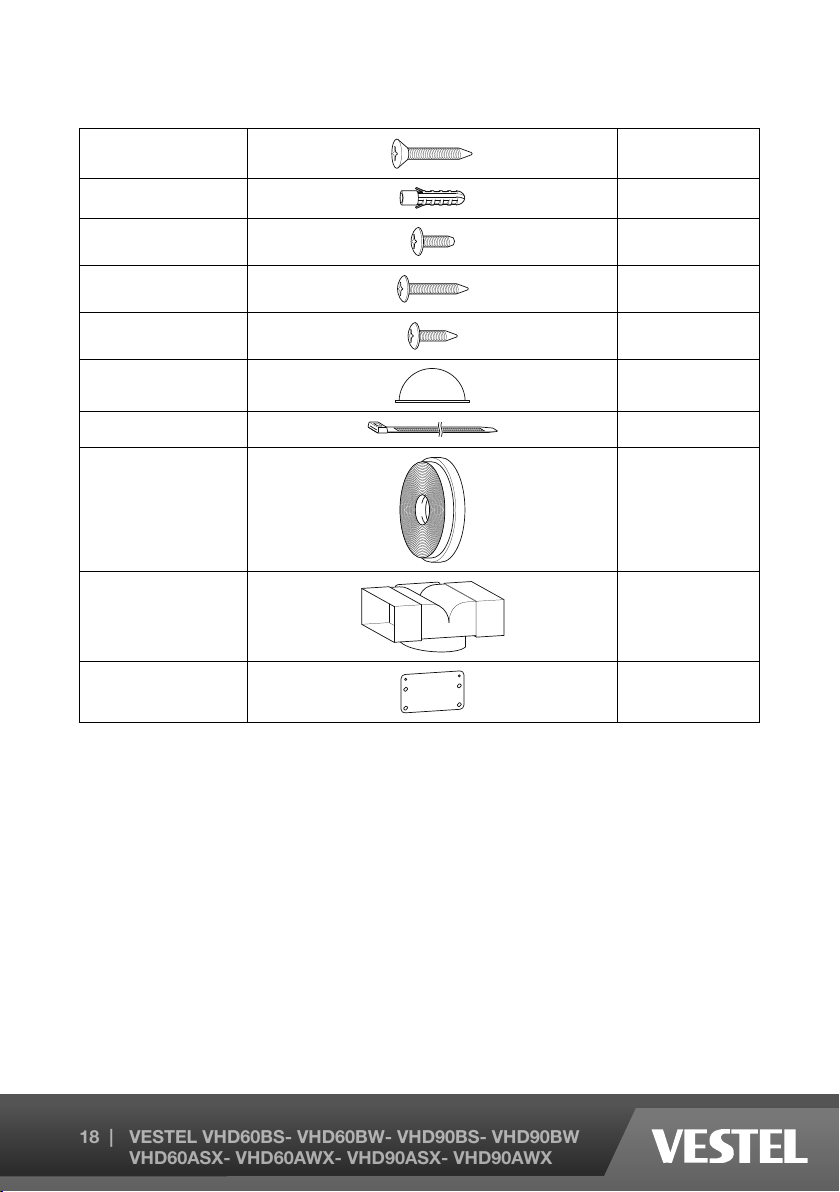

4.1.1 Lieferumfang der Modelle VHD60BS, VHD60BW,
VHD90BS und VHD90BW 17

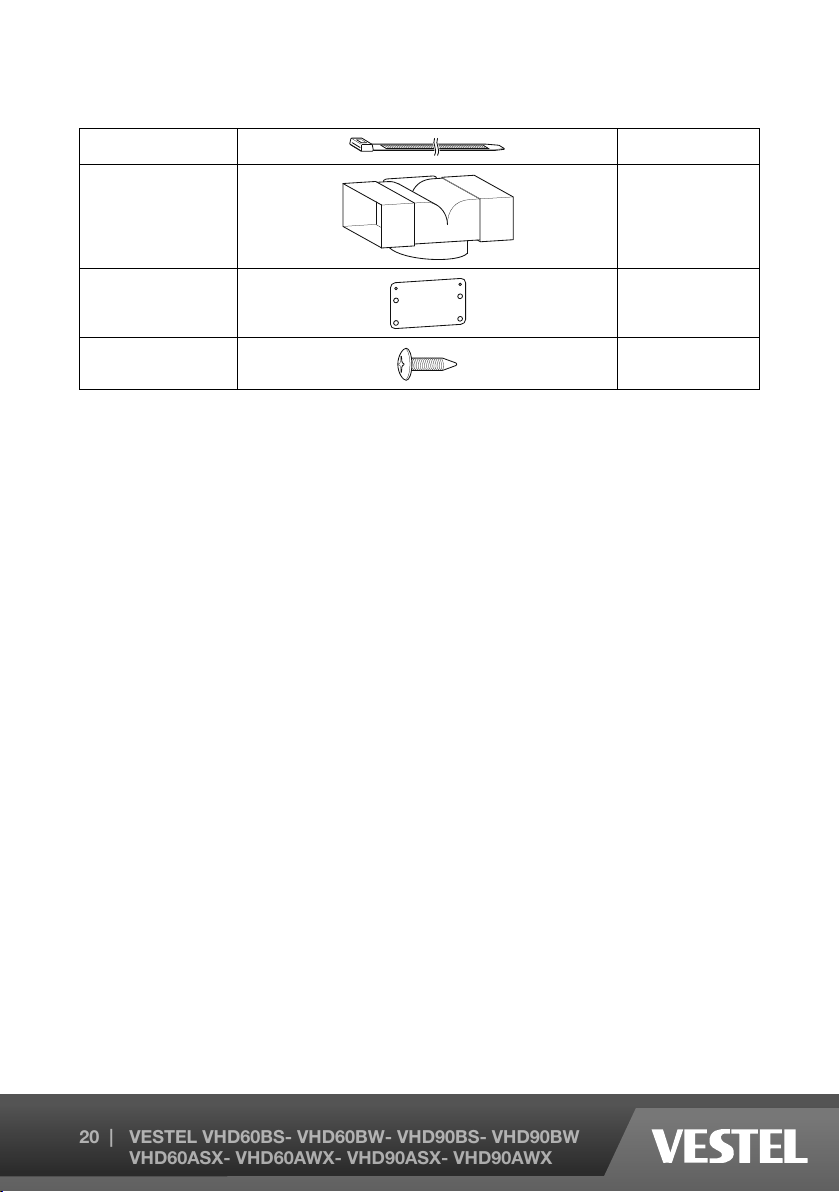

4.1.2 Lieferumfang der Modelle VHD60ASX, VHD60AWX,
VHD90ASX und VHD90AWX 19
4.2 Montage des Produkts 21
4.2.1 Wandmontage des Produkts 21
5. Verwendung der Dunstabzugshaube 30
5.1 Verwendung der Modelle VHD60BS, VHD60BW,
VHD90B und VHD90BW 30
5.2 Verwendung der Modelle HD60ASX, VHD60AWX,
VHD90ASX und VHD90AWX 30
6. Wartung und Reinigung 32
6.1 Reinigung der Filter aus Metallgewebe 33
6.2 AustauschdesAktivkohlelters 35
6.2.1Aktivkohlelteraustauschen 35
7. Fehlersuche 36
7.1 Problemndenundlösen 36
7.2 Leuchtmittel auswechseln 37
7.2.1 Austausch des Leuchtmittels 37
8. Demontage und Entsorgung 38
8.1 Demontage der Dunstabzugshaube 39
9. Garantie 40
Inhalt

3 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
1. Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts. Sie haben ein hochwertiges
Qualitätsprodukt erworben. Diese Bedienungsanleitung ist ein wichtiger Bestandteil dieses
Produkts. Sie enthält wichtige Informationen über Sicherheit, Gebrauch und Entsorgung für
den Installateur und den Benutzer des Produkts. Bitte machen Sie sich vor Verwendung des
Produkts mit allen Informationen vertraut. Verwenden Sie das Produkt nur wie beschrieben
und für die angegebenen Anwendungen. Falls Sie das Produkt an Dritte weitergeben, denken
Sie daran, auch alle Anleitungen und anderen relevanten Dokumente mitzugeben. Wenn Sie
Fragenhaben,weitereInformationenbenötigenoderweitereExemplaredieserEinbau-und
Bedienungsanleitungbestellenmöchten,kontaktierenSieunsbitteunter:
VESTEL Germany
Parkring 6 (Business Campus)
85748 Garching b. München
Deutschland
T [phone]
F +498955295-2000
E [email protected]
W www.vestel-germany.de

4 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
1.1 Bestimmungsgemäße Verwendung
Dieses Produkt ist als Haushaltsgerät zum Absaugen von Dämpfen und zum Entfernen von
Gerüchen aus Küche und Kochbereichen konzipiert. Dieses Produkt ist nur für den privaten,
nicht-gewerblichenGebrauchbestimmt.DiesesProduktdarfnurinHaushaltenoderin
vergleichbarenArbeits-undWohnbereichenverwendetwerden.DiesesProduktistnicht
für den Einsatz im Freien geeignet. Das Produkt muss gemäß den Anweisungen in diesem
Handbuch verwendet werden. Alle anderen als in dieser Gebrauchsanweisung beschriebenen
Verwendungszwecke gelten als nicht bestimmungsgemäße Verwendung.
Die Dunstabzugshaube wird in dieser Bedienungsanleitung auch als „das Gerät“ bezeichnet.
1.2 In dieser Anleitung verwendete Sicherheitssymbole
GEFAHR!
Dieses Symbol weist auf eine unmittelbare
Gefahrensituation hin, die, falls sie nicht
vermieden wird, zu schweren Verletzungen
oder sogar zum Tod führt.
WARNUNG!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie nicht
vermiedenwird,zuschwerenodertödlichen
Verletzungen führen kann.
VORSICHT!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu leichten bis
mittelschweren Verletzungen führen kann.
HINWEIS
Dieses Symbol weist auf eine Situation
hin, die, falls sie nicht vermieden wird, zu
Schäden am Gerät führen kann.

5 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
2. Beschreibung der Dunstabzugshaube
2.1 Technische Daten
Modellbezeichnung VHD60BS VHD60BW VHD90BS VHD90BW
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 194W 194W 194W 194W
Stromverbrauch im
Standby-Modus
----
Stromverbrauch
im abgeschalteten
Zustand
0000
Spannung/Frequenz 220-240V-50Hz
Steckertyp Schuko
Geräuschpegel
beimaximaler
Geschwindigkeit im
Normalbetrieb (dB)
69 69 69 69
Energieefzienzklasse BBBB
Größe 60 cm 60 cm 90 cm 90 cm
Leistungsstufen 3 3 3 3
Betriebstemperatur
Dunstabzug
-10ºCbis+40ºC
Relative
Luftfeuchtigkeit
10 %~95 % RLF
Beleuchtung 2x2WLED 2x2WLED 2x2WLED 2x2WLED
ILCOSD-Code
Leuchtmittel
DBR-2/65-H-64 DBR-2/65-H-64 DBR-2/65-H-64 DBR-2/65-H-64
LED-Module Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Filtertyp 1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter

6 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
Modellbezeichnung VHD60ASX VHD60AWX VHD90ASX VHD90AWX
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 234W 234W 234W 234W
Stromverbrauch im
Standby-Modus
----
Stromverbrauch
im abgeschalteten
Zustand
0,4 0,4 0,4 0,4
Spannung/Frequenz 220-240V-50Hz
Steckertyp Schuko
Geräuschpegel
beimaximaler
Geschwindigkeit im
Normalbetrieb (dB)
72 72 72 72
Energieefzienzklasse AAAA
Größe 60 cm 60 cm 90 cm 90 cm
Leistungsstufen 3 3 3 3
Betriebstemperatur
Dunstabzug
-10ºCbis+40ºC
Relative
Luftfeuchtigkeit
10 %~95 % RLF
Beleuchtung 2x2WLED 2x2WLED 2x2WLED 2x2WLED
ILCOSD-Code
Leuchtmittel
DBR-2/65-H-64 DBR-2/65-H-64 DBR-2/65-H-64 DBR-2/65-H-64
LED-Module Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Mit
eingebautem
Vorschaltgerät;
runde Lampe
Filtertyp 1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter
1x
Aluminiumlter
2x
Aktivkohlelter

7 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
2.2 Energieverbrauchskennzeichnung
VHD60BS VHD60BW

8 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
VHD90BS VHD90BW

9 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
VHD60ASX VHD60AWX

10 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
VHD90ASX VHD90AWX

11 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
2.3 Energie sparen
AuchwenndieDunstabzugshaubeefzientarbeitet,könnenIhnendiefolgendenRatschläge
dabeihelfen,währenddesBetriebszusätzlichEnergieeinzusparen:
• Achten Sie darauf, dass beim Kochen in
der Küche für ausreichende Belüftung
gesorgt ist. Ist nur eine unzureichende
Luftströmungvorhanden,kanndasGerät
nichtefzientarbeitenundderLärmpegel
kannsicherhöhen.
• Verwenden Sie Ihr Kochgerät mit der
niedrigstmöglichenEnergieeinstellung.
Dadurch werden weniger
Kochdämpfe erzeugt, so, dass Sie die
Dunstabzugshaube mit einer geringeren
Leistungnutzenkönnenundsomitvon
einem geringeren Energieverbrauch
protieren.
• Überprüfen Sie vor dem Einschalten
des Geräts immer die an der
Dunstabzugshaube eingestellte
Leistungsstufe. Verwenden Sie die
DunstabzugshaubenachMöglichkeit
immer mit dem Schalter auf „I“.
Diese Einstellung ist in den meisten
Kochsituationen ausreichend.
• Vergessen Sie nicht, die
Dunstabzugshaube nach Gebrauch
abzuschalten.
• Reinigen Sie die Filter aus Metallgewebe
regelmäßig entsprechend den
Anweisungen. Wechseln Sie die
Aktivkohlelterregelmäßigentsprechend
den Anweisungen. Stark verschmutzte
Filter wirken sich negativ auf die Leistung
undEfzienzaus.
• Achten Sie darauf, dass der Abluftkanal
keine Knicke unter 90 Grad aufweist,
da dies den Wirkungsgrad der
Dunstabzugshaube beeinträchtigt.
• Schalten Sie den Dunstabzug bereits
vor dem Kochen ein, damit sich ein
ausreichend starker Luftstrom aufbauen
kann.
• Wenn die Dunstabzugshaube im
Umluftbetrieb(mitAktivkohlelter)genutzt
wird, lassen Sie den Dunstabzug laufen,
bis der Filter trocken ist.

12 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
3. Sicherheitshinweise
Bitte nehmen Sie sich etwas Zeit und lesen Sie die allgemeinen Sicherheitshinweise sorgfältig
durch. Befolgen Sie alle Anweisungen. Auf diese Weise vermeiden Sie das Risiko von
Bränden,Explosionen,StromschlägenoderanderenGefahren,dieSachschädenverursachen
und/oderzuschwerenodersogartödlichenVerletzungenführenkönnen.BittestellenSie
sicher, dass jede Person, die das Produkt verwendet, diese Warnungen und Anweisungen
gelesen hat und sie auch befolgt.
• Bitte lesen Sie alle Sicherheitshinweise und Anweisungen. Der Hersteller übernimmt keine
HaftungfürSach-undPersonenschäden,diedurchunsachgemäßeHandhabungoder
Missachtung der Sicherheitshinweise verursacht werden. In solchen Fällen erlischt die
Garantie.
• Bewahren Sie alle Sicherheitshinweise und Anweisungen zum Nachschlagen auf und geben
Sie diese an nachfolgende Benutzer des Geräts weiter.
• Dieses Gerät ist nur für den häuslichen Gebrauch in Innenräumen bestimmt. Verwenden Sie
es niemals im Freien.
• Halten Sie das Gerät von Feuchtigkeit fern.
• Verwenden Sie das Gerät nur innerhalb der angegebenen Leistungsgrenzen.
• Seien Sie stets achtsam und vorsichtig, bei allem was Sie tun. Verwenden Sie keine
elektrischen Geräte, wenn es Ihnen an Konzentration oder Aufmerksamkeit mangelt oder
SieunterdemEinussvonDrogen,AlkoholoderMedikamentenstehen.Aucheinkurzer
Moment der Unachtsamkeit kann bei der Verwendung elektrischer Geräte zu schweren
Unfällen und Verletzungen führen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit
eingeschränktenkörperlichen,sensorischenodergeistigenFähigkeitenodermangelnder
Erfahrung und/oder Kenntnis bestimmt, es sei denn, diese werden von einer Person
beaufsichtigt, die für deren Sicherheit verantwortlich ist oder ihnen entsprechende
Anweisungen zur korrekten Verwendung des Produkts gibt. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

13 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial alleine.
Verpackungsmaterial ist für Kinder gefährlich, es besteht Erstickungsgefahr!
KinderunterschätzensolcheGefahrenhäug.HaltenSieKinderdaherimmervom
Verpackungsmaterial fern.
• Schützen Sie das Netzteil vor Verwendung durch Dritte (besonders Kinder). Bewahren
SiedasNetzteilaneinemtrockenen,erhöhtenoderverschlossenenOrtaußerhalbder
Reichweite von Kindern auf.
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• ÜberprüfenSiedasGerätunddasKabelvorderInstallationaufmöglicheBeschädigungen.
Sollten sichtbare Schäden, ein starker Geruch oder eine übermäßige Überhitzung von
Komponenten auftreten, trennen Sie das Gerät sofort vom Stromnetz und verwenden Sie es
nicht mehr.
• Schließen Sie das Gerät an eine geeignete, ordnungsgemäß installierte und leicht
zugängliche Netzsteckdose an. Achten Sie darauf, dass das Gerät jederzeit vom Stromnetz
getrennt werden kann.
• VergewissernSiesichvordemAnschließenandasStromnetz,dassdieörtliche
Netzspannung mit der am Gerät angegebenen Leistung übereinstimmt.
• Das Gerät muss an eine fest installierte und geerdete Netzsteckdose (Wechselstrom)
angeschlossen werden.
• Schützen Sie das Netzkabel vor Beschädigungen, Einklemmen oder Knicken und verlegen
Sie es so, dass niemand darüber stolpern kann. Achten Sie insbesondere darauf, dass
keine Schäden am Stecker und an der Stelle, an der das Kabel aus dem Gerät austritt,
auftretenkönnen.
• Ziehen Sie vor der Installation des Geräts alle Verbindungskabel ab.
• Das Gerät besitzt scharfe Kanten. Achten Sie darauf, insbesondere während der Installation
und der Reinigung des Geräts.
• Installieren Sie das Gerät nicht über einem Herd mit hochstehender Grillvorrichtung.

14 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
• Wenn das Gerät über einem Kochgerät installiert wird, sollte folgender Mindestabstand
zwischenderAuageächedesKochgerätsundderunterstenKanteder
Dunstabzugshaubeeingehaltenwerden:
Gasherd: 70cm
Elektroherd: 70cm
Kohle-oderölbetriebenerKüchenherd:80cm
70-80 cm
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr eines
Stromschlags.
• Lassen Sie keine offenen Flammen unter der Dunstabzugshaube brennen, um ein
Überhitzen zu vermeiden.
• LegenSiebeimKochenaufeinemGasherdimmerDeckelaufdieTöpfeundPfannen.
70-80 cm

15 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
• Verwenden Sie die Dunstabzugshaube niemals ohne Filter oder mit stark fettverschmutzten
Filtern.
• Achten Sie auf ausreichende Belüftung im Raum für die Dunstabzugshaube sowie für
andereGeräte,dieeineBelüftungbenötigen,wiebeispielsweiseGeräte,dieGasoder
andere Brennstoffe verbrennen.
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für Abgase von Geräten
verwendet wird, die Gas oder andere Brennstoffe verbrennen. Halten Sie sich an die
örtlichenVorschriftenfürdieAbleitungvonAbluft.
70-80 cm
• Lassen Sie Bratpfannen während des Gebrauchs niemals unbeaufsichtigt, da sich
überhitzteFetteoderÖleentzündenkönnen.
• DasGerätundseineoffenzugänglichenTeilekönnenwährenddesBetriebsheißwerden.
GebenSieAchtundvermeidenSiedenKontaktmitheißenOberächen.
• NichtunterderDunstabzugshaubeambieren.
• Achten Sie darauf, dass der Abluftkanal keine Knicke unter 90 Grad aufweist, da dies den
Wirkungsgrad der Dunstabzugshaube beeinträchtigt.
• Wenn die Dunstabzugshaube gleichzeitig mit weiteren Geräten betrieben wird, die mit einer
anderen Energie als Strom versorgt werden, darf der Unterdruck im Raum 4 Pa
(4x10-5bar)nichtüberschreiten.
• Das Gerät sollte nach jedem Gebrauch vom Stromnetz getrennt werden, um eine
Gefährdung von Mensch und Haustieren auszuschließen.
• Ziehen Sie stets am Stecker, nicht am Kabel. Berühren Sie einen Netzstecker niemals mit
nassen Händen.

16 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
• Trennen Sie das Gerät vor dem Reinigen oder vor dem Auswechseln einer Lampe immer
vom Stromnetz.
• VerwendenSiekeineReinigungstücheroderChemikalien,dadiesedieOberächedes
Gerätesbeschädigenkönnten.WischenSiedasGehäusemiteinemfeuchtenTuchab.
Elektrische/Elektronische Bauteile sollten nicht gereinigt werden.
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Stellen Sie die
Verwendung des Geräts bei sichtbaren Beschädigungen, starkem Geruch oder
übermäßiger Überhitzung von Geräteteilen unverzüglich ein.
• Reinigen Sie das Gerät entsprechend den Anweisungen. Andernfalls besteht Brandgefahr.
• VersuchenSiekeinesfallsdasGerätzuöffnen,zumodizierenoderzureparieren.Lassen
Sie das Gerät nicht fallen, durchstoßen oder zerbrechen Sie es nicht und setzen Sie es
keinem hohen Druck aus.
• Trennen Sie alle Stromkreise vom Gerät, bevor Sie auf Anschlussklemmen zugreifen.
• UmbautendesGerätsundtechnischeModikationensindnichtgestattet.
• IstdasStromkabelbeschädigt,mussesvoneinemqualiziertenElektrikerrepariertwerden.
AlleörtlichenVorschriftenmüssenbeachtetwerden.

17 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
4. Installation
GEFAHR!
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Überprüfen Sie das Gerät vor der Installation auf Beschädigungen. Bei
Transportschäden wenden Sie sich bitte umgehend an das Transportunternehmen.
Das Gerät wurde vor der Auslieferung auf Funktionstüchtigkeit überprüft.
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr
eines Stromschlags.
4.1 Auspacken und Prüfen des Inhalts
4.1.1 Lieferumfang der Modelle VHD60BS, VHD60BW, VHD90BS und VHD90BW
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
Beschreibung Abbildung Anzahl
Dunstabzugshaube 1
Kamin-Set(Innen-
und Außenelement)
2
Abluftrohr 1
Lasche I 1
Lasche II 1

18 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
Schraube
(4mmx40mm)
4
Dübel 8
Schraube
(4mmx8mm)
8
Schraube
(4mmx30mm)
4
Schraube
(3mmx12mm)
4
Klappenügelder
Rückschlagklappe
2
Kabelbinder 1
Kohlelter 2
Abluftverteiler 1
Halterung für
Verteiler
1

19 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
4.1.2 Lieferumfang der Modelle VHD60ASX, VHD60AWX, VHD90ASX und VHD90AWX
Beschreibung Abbildung Anzahl
Dunstabzugshaube 1
Kamin-Set(Innen-
und Außenelement)
2
Abluftrohr 1
Lasche I 1
Lasche II 1
Schraube
(4mmx40mm)
4
Dübel 8
Schraube
(4mmx8mm)
8
Schraube
(4mmx30mm)
4
Klappenügelder
Rückschlagklappe
2
Kohlelter 2

20 | VESTEL VHD60BS- VHD60BW- VHD90BS- VHD90BW
VHD60ASX- VHD60AWX- VHD90ASX- VHD90AWX
Kabelbinder 1
Abluftverteiler 1
Halterung für
Verteiler
1
Schraube
(3mmx12mm)
4
