VESTEL VHUE60DX User manual

VESTEL VHUE60DX
1 |
VHUE60DX
DE Bedienungsanleitung 2
GB Operating instructions 33
FR Mode d’emploi 62
NL Bedieningsinstructies 93
August 2019 Version: 1.0

VESTEL VHUE60DX
2 |
Inhalt
1 Einleitung 3
1.1 Bestimmungsgemäße Verwendung 4
1.2 In dieser Anleitung verwendete Sicherheitssymbole 4
2 Beschreibung der Dunstabzugshaube 5
2.1 Technische Daten 5
2.2 Energieverbrauchskennzeichnung 6
2.3 Energie sparen 7
3 Sicherheitshinweise 8
4 Installation 13
4.1 Gerät auspacken und Packungsinhalt prüfen 13
4.2 Montage des Produkts 13
4.2.1 Wandmontage des Produkts 13
4.2.1.1 Verwendung der Lüftungsöffnung an der
Oberseite des Produkts (vertikale Belüftung) 14
4.2.1.2 Verwendung der Lüftungsöffnung an
der Rückseite des Produkts (horizontale Belüftung) 18
4.2.2 Montage des Produkts in einem Schrank 19
5 Verwendung der Dunstabzugshaube 24
6 Wartung und Reinigung 25
6.1 ReinigungdesMetalllters 26
6.2 Aktivkohlelterauswechseln 27
7 Fehlersuche 28
7.1 Problemndenundbeheben 28
7.2 Leuchtmittel auswechseln 29
8 Demontage und Entsorgung 31
8.1 Dunstabzugshaube demontieren 31
9 Garantie 32

VESTEL VHUE60DX
3 |
1 Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts. Sie haben ein
hochwertiges Qualitätsprodukt erworben. Diese Bedienungsanleitung ist ein
wichtiger Bestandteil dieses Produkts. Sie enthält wichtige Informationen über
Sicherheit, Gebrauch und Entsorgung für den Installateur und den Benutzer
des Produkts. Bitte machen Sie sich vor Verwendung des Produkts mit allen
Informationen vertraut. Verwenden Sie das Produkt nur wie beschrieben und für die
angegebenen Anwendungen. Falls Sie das Produkt an Dritte weitergeben, denken
Sie daran, auch alle Anleitungen und anderen relevanten Dokumente beizulegen.
Wenn Sie Fragen haben, weitere Informationen benötigen oder weitere Exemplare
dieser Einbau- und Bedienungsanleitung bestellen möchten, kontaktieren Sie uns
bitte unter:
VESTEL Germany
Parkring 6 (Business Campus)
85748 Garching b. München
Deutschland
T [phone]
F [phone]
E [email protected]
W www.vestel-germany.de

VESTEL VHUE60DX
4 |
1.1 Bestimmungsgemäße Verwendung
Dieses Produkt ist als Haushaltsgerät zum Absaugen von Dämpfen und zum
Entfernen von Gerüchen aus Küche und Kochbereichen konzipiert. Dieses Produkt
ist nur für den privaten, nicht-gewerblichen Gebrauch bestimmt. Dieses Produkt darf
nur in Haushalten oder in vergleichbaren Arbeits- und Wohnbereichen verwendet
werden. Dieses Produkt ist nicht für den Einsatz im Freien geeignet. Das Produkt
muss gemäß den Anweisungen in diesem Handbuch verwendet werden. Alle
anderen als in dieser Gebrauchsanweisung beschriebenen Verwendungszwecke
gelten als nicht bestimmungsgemäße Verwendung.
Die Dunstabzugshaube wird in dieser Bedienungsanleitung auch als „das Gerät“
bezeichnet.
1.2 In dieser Anleitung verwendete Sicherheitssymbole
GEFAHR!
Dieses Symbol weist auf eine
unmittelbare Gefahrensituation hin,
die, falls sie nicht vermieden wird, zu
schweren Verletzungen oder sogar zum
Tod führt.
WARNUNG!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu schweren oder
tödlichen Verletzungen führen kann.
VORSICHT!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu leichten bis
mittelschweren Verletzungen führen
kann.
HINWEIS
Dieses Symbol weist auf eine Situation
hin, die, falls sie nicht vermieden wird,
zu Schäden am Gerät führen kann.

VESTEL VHUE60DX
5 |
2 Beschreibung der Dunstabzugshaube
2.1 Technische Daten
Modellbezeichnung VHUE60DX
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 87W
Jährlicher Energieverbrauch 43,6 kWh
Stromverbrauch im abgeschalteten
Zustand
0W
Stromverbrauch im Standby-Modus -
Fluiddynamischer Wirkungsgrad 9,5 FDE
FluiddynamischeEfzienzklasse E
Schallleistung im Normalbetrieb 55 dB
Geräuschpegel bei maximaler
Geschwindigkeit im Normalbetrieb
71 dB
Schallleistung im Turbo-Modus -
Zeitverzögerungsfaktor 1,7
Energieefzienzindex 81,2
Maximaler Punktwirkungsgrad des
Luftstroms
88,4 m3/h
Maximaler Punktwirkungsgrad des
Drucks
262 Pa
Stromverbrauch
bei maximaler Leistung
67,9 W
Abzugsleistung im
Normalbetrieb (max.)
207,8 m3/h
Luftstrom im Normalbetrieb 99,1 m3/h
Luftstrom im Turbo-Betrieb -
Spannung/Frequenz 220-240V-50Hz
Steckertyp Schuko
Energieefzienzklasse C
Größe 80x600x465mm

VESTEL VHUE60DX
6 |
Leistungsstufen 3
Betriebstemperatur -10ºCbis+40ºC
Relative Luftfeuchtigkeit 10 %~95 % RLF
Beleuchtung 2 W LED
ILCOS D-Code Leuchte DBS-2/65-H-120/33
LED-Module Rechteckige Lampe; mit eingebautem
Vorschaltgerät
Lichtleistung 59,5 LE
Lichtleistungsklasse A
Durchschnittliche Beleuchtungsstärke
aufderKochäche
119 Lux
Filtertyp 1xFettlter
Fettlterungsleistung 80,8 FGE
EfzienzklassederFettlterung C
2.2 Energieverbrauchskennzeichnung
VHUE60DX
VHUE60DX
44
71
AB C DEFG
ABCD E FG
A BCDEFG
C

VESTEL VHUE60DX
7 |
2.3 Energie sparen
AuchwenndieDunstabzugshaubeefzientarbeitet,könnenIhnendiefolgenden
Ratschläge dabei helfen, während des Betriebs zusätzlich Energie einzusparen:
• Achten Sie darauf, dass beim
Kochen in der Küche für
ausreichende Belüftung gesorgt
ist. Ist im Abluftbetrieb der
Dunstabzugshaube nur eine
unzureichende Luftströmung
vorhanden, kann das Gerät
nichtefzientarbeitenundder
Lärmpegel kann sich erhöhen.
• Verwenden Sie Ihr Kochgerät
mit der niedrigstmöglichen
Energieeinstellung. Dadurch
werden weniger Kochdämpfe
erzeugt, so, dass Sie die
Dunstabzugshaube mit einer
geringeren Leistung nutzen
können und somit von einem
geringeren Energieverbrauch
protieren.
• Überprüfen Sie vor dem
Einschalten des Geräts immer
die an der Dunstabzugshaube
eingestellte Leistungsstufe.
Verwenden Sie die
Dunstabzugshaube nach
Möglichkeit immer mit dem
Schalter auf „I“. Diese
Einstellung ist in den meisten
Kochsituationen ausreichend.
• Vergessen Sie nicht, die
Dunstabzugshaube nach
Gebrauch abzuschalten.
• Reinigen Sie die Filter aus
Metallgewebe regelmäßig
entsprechend den Anweisungen.
WechselnSiedieAktivkohlelter
regelmäßig entsprechend
den Anweisungen. Stark
verschmutzte Filter wirken sich
negativ auf die Leistung und
Efzienzaus.
• Achten Sie darauf, dass der
Abluftkanal keine Knicke
unter 90 Grad aufweist,
da dies den Wirkungsgrad
der Dunstabzugshaube
beeinträchtigt.
• Schalten Sie den Dunstabzug
bereits vor dem Kochen ein,
damit sich ein ausreichend
starker Luftstrom aufbauen kann.
• Wenn die Dunstabzugshaube im
Umluftbetrieb(mitAktivkohlelter)
genutzt wird, lassen Sie den
Dunstabzug laufen, bis der Filter
trocken ist.

VESTEL VHUE60DX
8 |
3 Sicherheitshinweise
Bitte nehmen Sie sich etwas Zeit und lesen Sie die allgemeinen Sicherheitshinweise
sorgfältig durch. Befolgen Sie alle Anweisungen. Auf diese Weise vermeiden Sie
das Risiko von Bränden, Explosionen, Stromschlägen oder anderen Gefahren,
die Sachschäden verursachen und/oder zu schweren oder sogar tödlichen
Verletzungen führen können. Bitte stellen Sie sicher, dass jede Person, die das
Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und sie auch
befolgt.
• Bitte lesen Sie alle Sicherheitshinweise und Anweisungen. Der Hersteller
übernimmt keine Haftung für Sach- und Personenschäden, die durch
unsachgemäße Handhabung oder Missachtung der Sicherheitshinweise
verursacht werden. In solchen Fällen erlischt die Garantie.
• Bewahren Sie alle Sicherheitshinweise und Anweisungen zum Nachschlagen
auf und geben Sie diese an nachfolgende Benutzer des Geräts weiter.
• Dieses Gerät ist für den häuslichen Gebrauch in Innenräumen bestimmt.
Verwenden Sie es niemals im Freien.
• Halten Sie das Gerät von Feuchtigkeit fern.
• Verwenden Sie das Gerät nur innerhalb der angegebenen Leistungsgrenzen.
• Seien Sie stets achtsam und vorsichtig, bei allem was Sie tun. Verwenden
Sie keine elektrischen Geräte, wenn es Ihnen an Konzentration oder
AufmerksamkeitmangeltoderSieunterdemEinussvonDrogen,Alkohol
oder Medikamenten stehen. Auch ein kurzer Moment der Unachtsamkeit
kann bei der Verwendung elektrischer Geräte zu schweren Unfällen und
Verletzungen führen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich
Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und/oder Kenntnis bestimmt, es sei
denn, diese werden von einer Person beaufsichtigt, die für deren Sicherheit
verantwortlich ist oder ihnen entsprechende Anweisungen zur korrekten
Verwendung des Produkts gibt. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

VESTEL VHUE60DX
9 |
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial
alleine. Verpackungsmaterial ist für Kinder gefährlich, es besteht
Erstickungsgefahr!KinderunterschätzensolcheGefahrenhäug.HaltenSie
Kinder daher immer vom Verpackungsmaterial fern.
• Schützen Sie das Netzteil vor Verwendung durch Dritte (besonders
Kinder). Bewahren Sie das Netzteil an einem trockenen, erhöhten oder
verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Überprüfen Sie das Gerät und das Kabel vor der Installation auf mögliche
Beschädigungen. Sollten sichtbare Schäden, ein starker Geruch oder eine
übermäßige Überhitzung von Komponenten auftreten, trennen Sie das Gerät
sofort vom Stromnetz und verwenden Sie es nicht mehr.
• Schließen Sie das Gerät an eine geeignete, ordnungsgemäß installierte und
leicht zugängliche Netzsteckdose an. Achten Sie darauf, dass das Gerät
jederzeit vom Stromnetz getrennt werden kann.
• Vergewissern Sie sich vor dem Anschließen an das Stromnetz, dass
die örtliche Netzspannung mit der am Gerät angegebenen Leistung
übereinstimmt.
• Das Gerät muss an eine fest installierte und geerdete Netzsteckdose
(Wechselstrom) angeschlossen werden.
• Schützen Sie das Netzkabel vor Beschädigungen, Einklemmen oder Knicken
und verlegen Sie es so, dass niemand darüber stolpern kann. Achten Sie
insbesondere darauf, dass keine Schäden am Stecker und an der Stelle, an
der das Kabel aus dem Gerät austritt, auftreten können.
• Ziehen Sie vor der Installation des Geräts alle Verbindungskabel ab.
• Das Gerät besitzt scharfe Kanten. Achten Sie darauf, insbesondere während
der Installation und der Reinigung des Geräts.
• Installieren Sie das Gerät nicht über einem Herd mit hochstehender
Grillvorrichtung.

VESTEL VHUE60DX
10 |

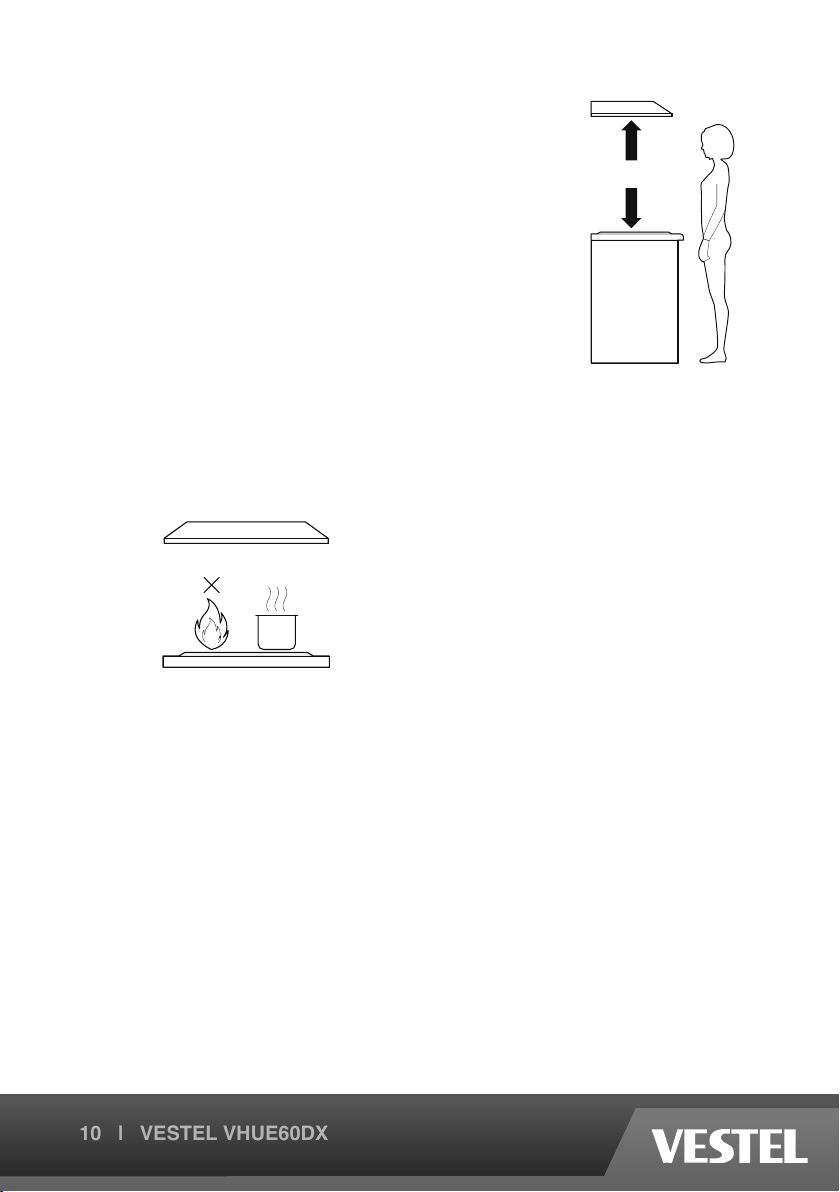

• Wenn das Gerät über einem Kochgerät installiert
wird, sollte folgender Mindestabstand zwischen der
AuageächedesKochgerätsundderuntersten
Kante der Dunstabzugshaube eingehalten werden:
o
Gasherd: 70 cm
o
Elektroherd: 70 cm
o
Kohle- oder ölbetriebener Küchenherd: 80 cm
• Verwenden Sie ausschließlich die Originalschrauben.
Andernfalls besteht die Gefahr eines Stromschlags.
• Lassen Sie keine offenen Flammen unter der
Dunstabzugshaube brennen, um ein Überhitzen zu
vermeiden.
• Legen Sie beim Kochen auf einem Gasherd immer Deckel auf die Töpfe und
Pfannen.
70-80 cm
• Verwenden Sie die Dunstabzugshaube niemals ohne Filter oder mit stark
fettverschmutzten Filtern.
• Bei Betrieb des Geräts im Abluftmodus wird die Raumluft über die
Dunstabzugshaube abgeführt. Sorgen Sie dafür, dass ausreichende
Belüftungsmaßnahmen getroffen werden.
• Achten Sie auf ausreichende Belüftung im Raum für die Dunstabzugshaube
sowie für andere Geräte, die eine Belüftung benötigen, wie beispielsweise
Geräte, die Gas oder andere Brennstoffe verbrennen.
70-80 cm

VESTEL VHUE60DX
11 |
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für Abgase von
Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen.
Halten Sie sich an die örtlichen Vorschriften für die Ableitung von Abluft.
70-80 cm
• Lassen Sie Bratpfannen während des Gebrauchs niemals unbeaufsichtigt,
da sich überhitzte Fette oder Öle entzünden können.
• Das Gerät und seine offen zugänglichen Teile können während des Betriebs
heiß werden. Geben Sie Acht und vermeiden Sie den Kontakt mit heißen
Oberächen.
• NichtunterderDunstabzugshaubeambieren.
• Achten Sie darauf, dass der Abluftkanal keine Knicke unter 90 Grad aufweist,
da dies den Wirkungsgrad der Dunstabzugshaube beeinträchtigt.
• Wenn die Dunstabzugshaube gleichzeitig mit weiteren Geräten betrieben
wird, die mit einer anderen Energie als Strom versorgt werden, darf der
Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht überschreiten.
• Das Gerät sollte nach jedem Gebrauch vom Stromnetz getrennt werden, um
eine Gefährdung von Mensch und Haustieren auszuschließen.
• Ziehen Sie stets am Stecker, nicht am Kabel. Berühren Sie einen Netzstecker
niemals mit nassen Händen.
• Trennen Sie das Gerät vor dem Reinigen oder vor dem Auswechseln einer
Lampe immer vom Stromnetz.
• Verwenden Sie keine Reinigungstücher oder Chemikalien, da diese die
OberächedesGerätesbeschädigenkönnten.WischenSiedasGehäuse
mit einem feuchten Tuch ab. Elektrische/Elektronische Bauteile sollten nicht
gereinigt werden.

VESTEL VHUE60DX
12 |
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Stellen
Sie die Verwendung des Geräts bei sichtbaren Beschädigungen, starkem
Geruch oder übermäßiger Überhitzung von Geräteteilen unverzüglich ein.
• Reinigen Sie das Gerät entsprechend den Anweisungen. Andernfalls besteht
Brandgefahr.
• VersuchenSiekeinesfallsdasGerätzuöffnen,zumodizierenoderzu
reparieren. Lassen Sie das Gerät nicht fallen, durchstoßen oder zerbrechen
Sie es nicht und setzen Sie es keinem hohen Druck aus.
• Trennen Sie alle Stromkreise vom Gerät, bevor Sie auf Anschlussklemmen
zugreifen.
• UmbautendesGerätsundtechnischeModikationensindnichtgestattet.
• IstdasStromkabelbeschädigt,mussesvoneinemqualiziertenElektriker
repariert werden. Alle örtlichen Vorschriften sind einzuhalten.

VESTEL VHUE60DX
13 |
4 Installation
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Sie sollten das Gerät vor der Installation auf Beschädigungen prüfen.
Bei Transportschäden wenden Sie sich bitte umgehend an das
Transportunternehmen. Das Gerät wurde vor der Auslieferung auf
Funktionstüchtigkeit überprüft.
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die
Gefahr eines Stromschlags.
4.1 Gerät auspacken und Packungsinhalt prüfen
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
• 1 x Dunstabzugshaube
• 1 x Auslass mit V-Klappen
• 4xSchrauben(ST4x30mm)
• 4 x 8 mm Dübel
• 8 x Beilagscheiben
• 8 x Schraubenmuttern
• 4xSchrauben(ST4x35mm)
• 1 x Abdeckung der Abluftöffnung
4.2 Montage des Produkts
4.2.1 Wandmontage des Produkts

VESTEL VHUE60DX
14 |
4.2.1.1 Verwendung der Lüftungsöffnung an der Oberseite des Produkts
(vertikale Belüftung)
Benötigtes Werkzeug:
• Bleistift
• Bohrer (8 mm)
• Kreuzschlitzschraubendreher
• Hammer
Montage des Produkts:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.
2. Bestimmen Sie die Position der vier Bohrlöcher an der Wand. HINWEIS
Zwischen der Auflagefläche des Küchengeräts und der Unterkante der
Dunstabzugshaube muss der folgende Mindestabstand eingehalten werden:
a. Gasherd: 70 cm
b. Elektroherd: 70 cm
c. Kohle- oder ölbetriebener Küchenherd: 80 cm
3. Bohren Sie mit dem 8 mm Bohrer vier Löcher in die Wand.
4. Anschließend setzen Sie die vier Dübel ein.
5. Schrauben Sie nun zwei ST4 x 30mm Schrauben in die beiden oberen Dübel.
6. Setzen Sie die Dunstabzugshaube auf die beiden Schrauben.
7. Verwenden Sie die übrigen beiden ST4 x 30mm Schrauben, um die
DunstabzugshaubeanderWandzuxieren.DieSchrauben festziehen.

VESTEL VHUE60DX
15 |

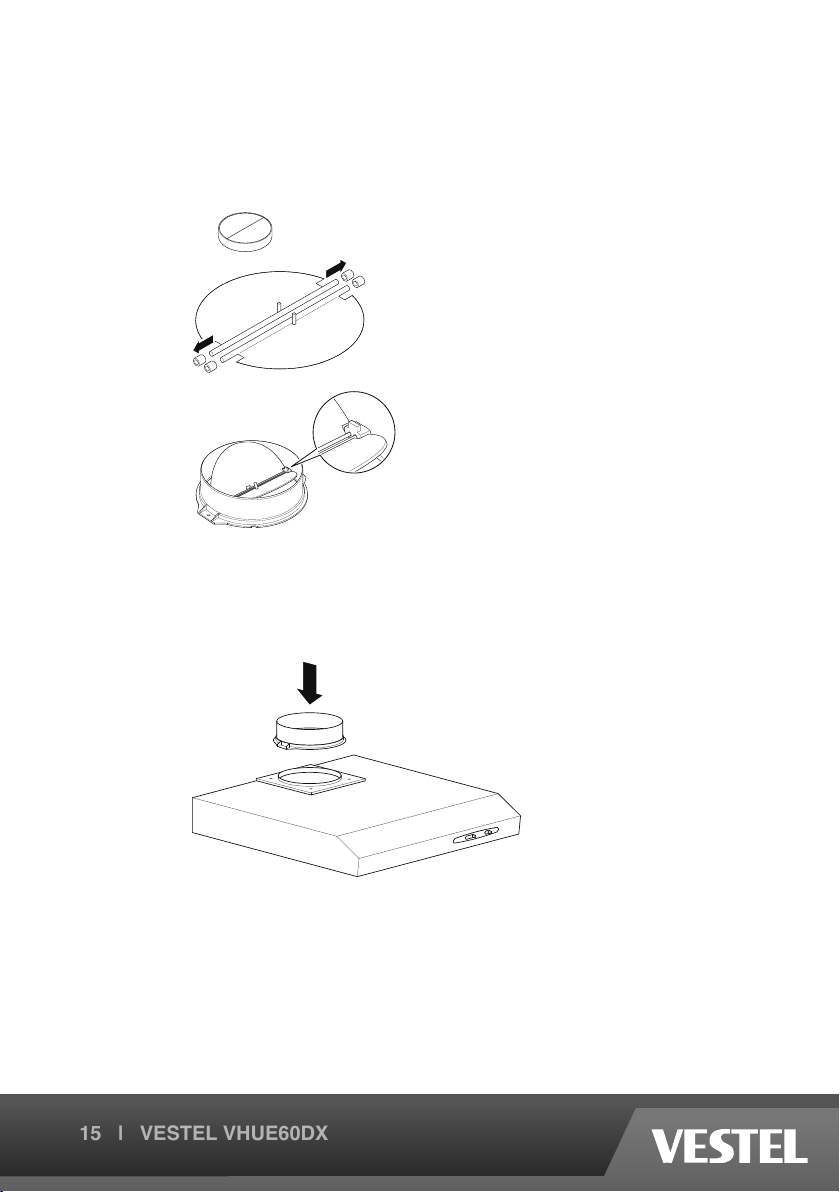

8. Wählen Sie eine der folgenden Optionen:
• Bei Verwendung der Dunstabzugshaube mit einem Erweiterungsrohr:
a. Befestigen Sie die beiden V-Klappen am Auslass.
b. Entfernen Sie die Abdeckung der Abluftöffnung mit dem Hammer
von der Oberseite der Dunstabzugshaube.
c. Befestigen Sie nun den Auslass an der Dunstabzugshaube.

VESTEL VHUE60DX
16 |
d. Montieren Sie das Erweiterungsrohr (nicht im Lieferumfang enthalten)
am Auslass. Das Erweiterungsrohr mit einem Kabelbinder fixieren.
e. Nun wird das Erweiterungsrohr an Ihrem Abluftauslass in der
Außenwand angeschlossen.

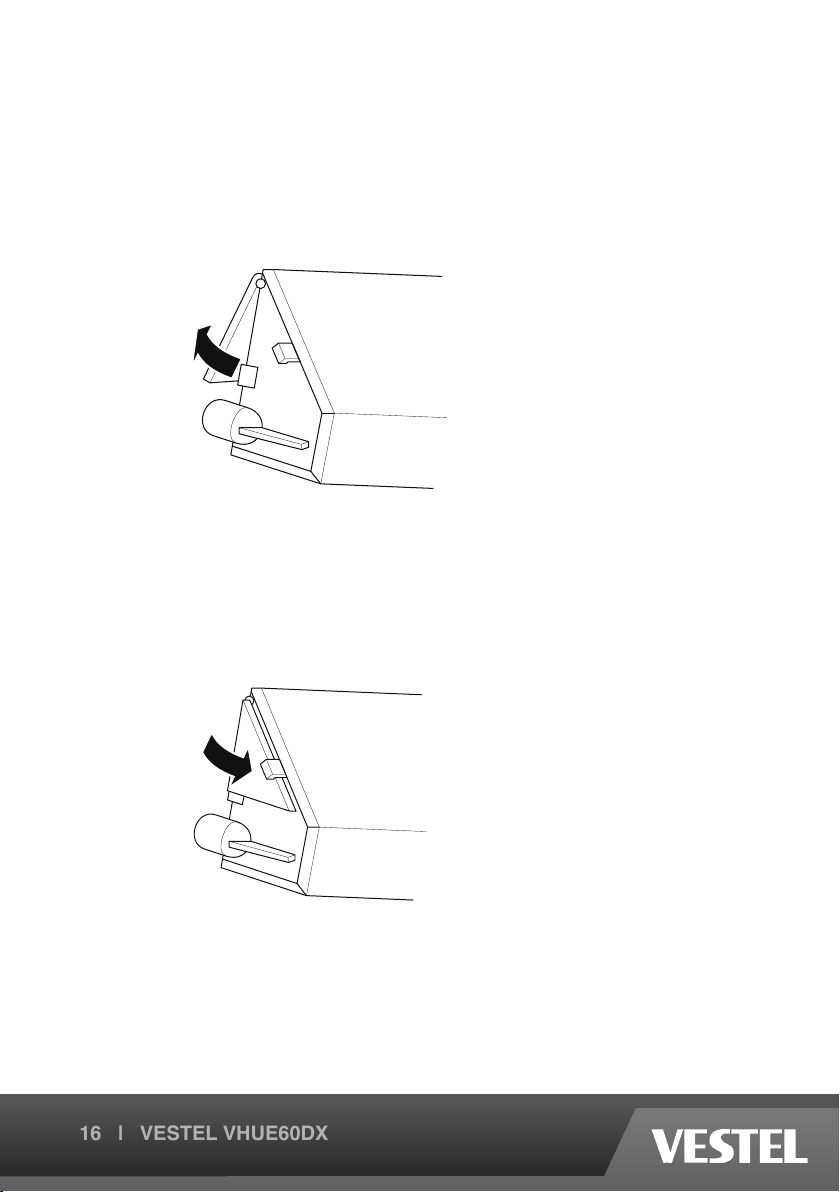

f. Stellen Sie den Luftzirkulationsregler auf Frischluft.
• Bei Verwendung der Dunstabzugshaube ohne Erweiterungsrohr:
a. Vergewissern Sie sich, dass der Kohlefilter eingesetzt wurde.
b. Stellen Sie den Luftzirkulationsregler auf Raumluft.
9. Schließen Sie das Netzteil an einer geerdeten Wandsteckdose an.

VESTEL VHUE60DX
17 |

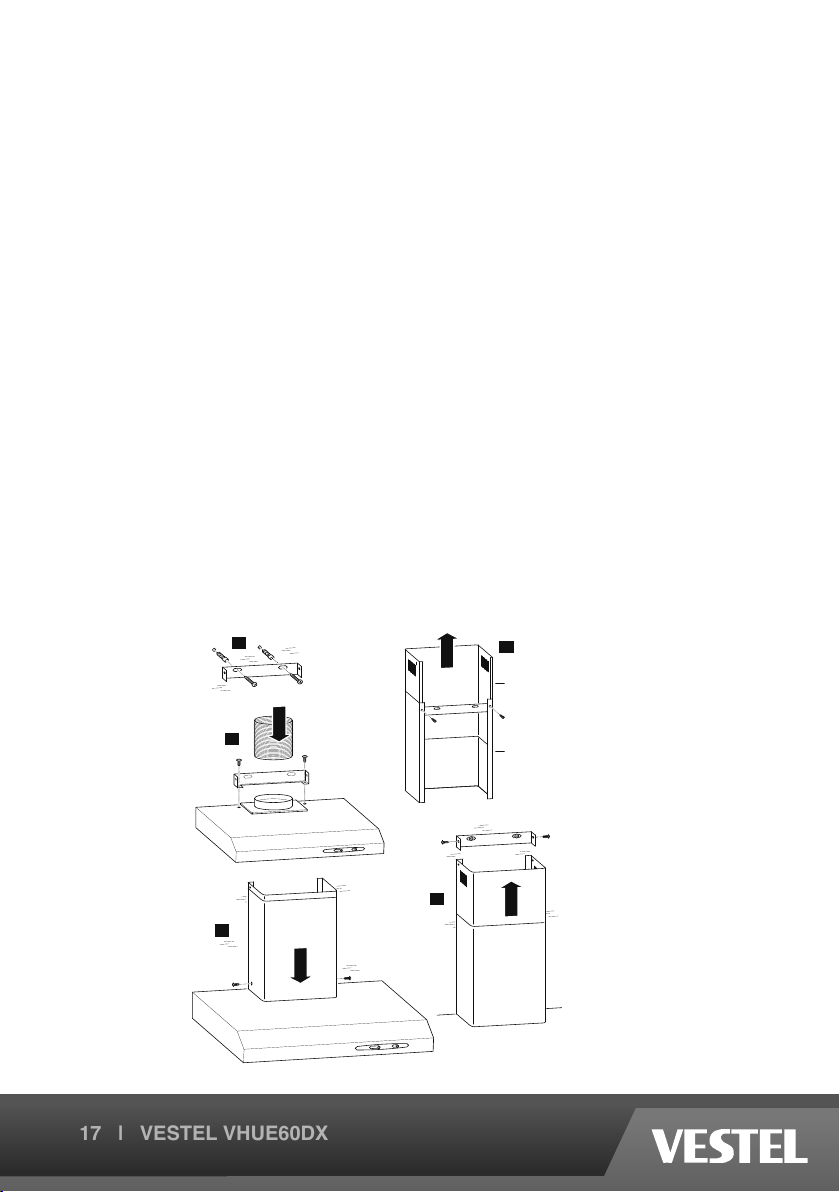

10. Optional können Sie auch einen Abluftkamin einbauen (nicht im Lieferumfang
enthalten):
a. Befestigen Sie die Halterung für das innere Kaminelement mit zwei
ST4 x 40mm Schrauben an der Wand.
b. Montieren Sie nun die Halterung des äußeren Kaminelements
mit zwei ST4 x 8mm Schrauben am äußeren Kaminelement.
Vergewissern Sie sich, dass sich das innere Kaminelement nach
oben schieben lässt.
c. Achten Sie darauf, dass der Auslass und das Erweiterungsrohr
eingesetzt wurden.
d. Montieren Sie nun die Kaminhalterung mit zwei ST4 x 8mm
Schrauben an der Dunstabzugshaube.
e. Setzen Sie den Kamin auf die Dunstabzugshaube. Montieren Sie nun
das äußere Kaminelement mit zwei ST4 x 8mm Schrauben an der
Kaminhalterung.
f. Schieben Sie das innere Kaminelement nach oben. Montieren Sie
nun das innere Kaminelement mit zwei ST4 x 8mm Schrauben an
der Halterung des inneren Kaminelements.
Äußeres Kaminelement
12
3
4
5
Inneres Kaminelement

VESTEL VHUE60DX
18 |
4.2.1.2 Verwendung der Lüftungsöffnung an der Rückseite des Produkts
(horizontale Belüftung)
Benötigtes Werkzeug:
• Bleistift
• Bohrer (8 mm)
• Kreuzschlitzschraubendreher
• Hammer
Montage des Produkts:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.
2. Entfernen Sie die Abdeckung der Abluftöffnung mit dem Hammer von der
Rückseite der Dunstabzugshaube.
3. Bestimmen Sie die Position der vier Bohrlöcher an der Wand. HINWEIS
ZwischenderAuageächedesKüchengerätsundderUnterkanteder
Dunstabzugshaube muss der folgende Mindestabstand eingehalten werden:
a. Gasherd: 70 cm
b. Elektroherd: 70 cm
c. Kohle- oder ölbetriebener Küchenherd: 80 cm
4. Bohren Sie mit dem 8 mm Bohrer vier Löcher in die Wand.

VESTEL VHUE60DX
19 |
5. Anschließend setzen Sie die vier Dübel ein.
6. Schrauben Sie nun zwei ST4 x 30mm Schrauben in die beiden oberen Dübel.
7. Setzen Sie die Dunstabzugshaube auf die beiden Schrauben.
8. Verwenden Sie die übrigen beiden ST4 x 30mm Schrauben, um die
DunstabzugshaubeanderWandzuxieren.DieSchrauben festziehen.
9. Schließen Sie das Netzteil an einer geerdeten Wandsteckdose an.
4.2.2 Montage des Produkts in einem Schrank
Benötigtes Werkzeug:
• Bleistift
• Bohrer (6mm)
• Kreuzschlitzschraubendreher
• Säge oder Schleifmaschine
• Hammer

VESTEL VHUE60DX
20 |
Montage des Produkts:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.

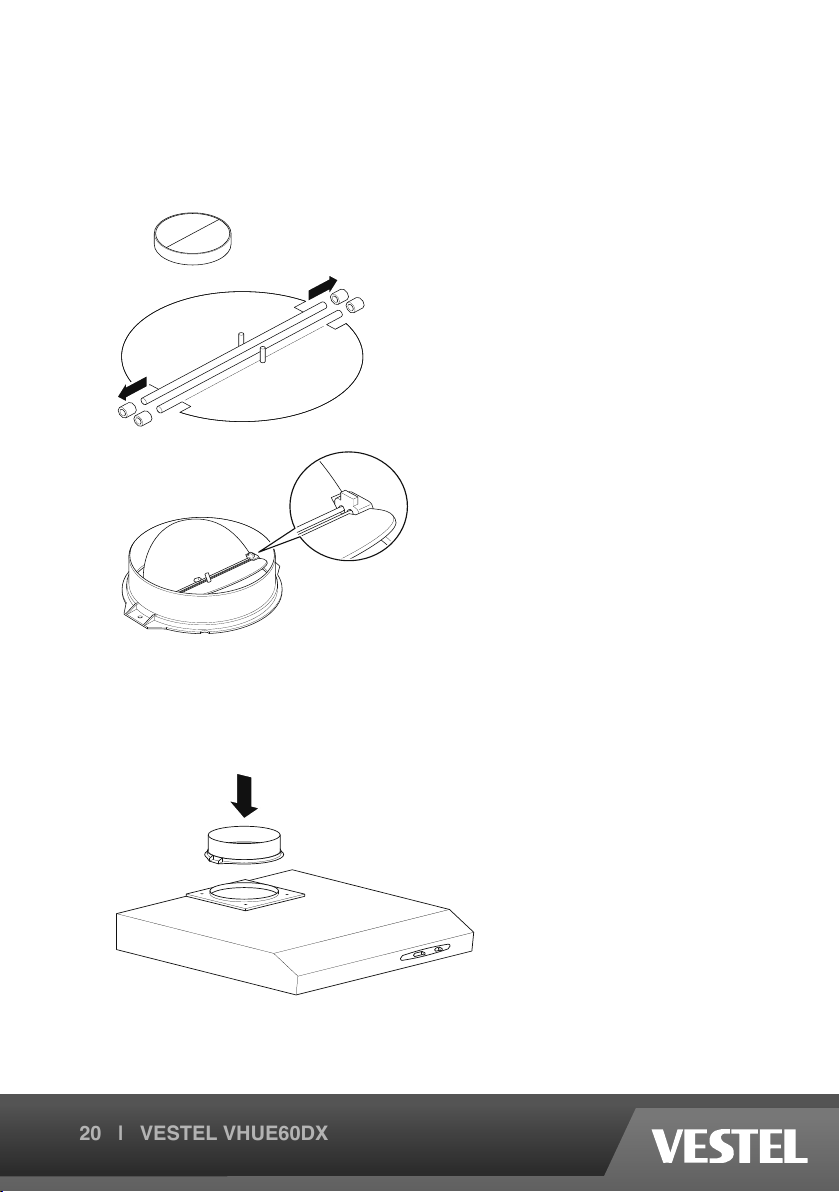

2. Befestigen Sie die beiden V-Klappen am Auslass.
3. Entfernen Sie die Abdeckung der Abluftöffnung mit dem Hammer von der
Oberseite der Dunstabzugshaube.
4. Befestigen Sie nun den Auslass an der Dunstabzugshaube.
