VESTEL VHDA55CS User manual

VESTEL VHDA55CS-VHDA80CS
1 |
VHDA55CS - VHDA80CS
D Bedienungsanleitung 2
GB Operating instructions 29
FR Mode d’emploi 54
NL Gebruiksaanwijzing 80
August 2019 Version: 1.0

VESTEL VHDA55CS-VHDA80CS
2 |
1 Einleitung 3
1.1 Bestimmungsgemäße Verwendung 4
1.2 In dieser Anleitung verwendete Sicherheitssymbole 4
2 Beschreibung der Dunstabzugshaube 5
2.1 Technische Daten 5
2.2 Energieverbrauchskennzeichnung 6
2.3 Energie sparen 7
3 Sicherheitshinweise 8
4 Installation 13
4.1 Gerät auspacken und Packungsinhalt prüfen 13
4.1.1 Lieferumfang Modell VHDA55CS 13
4.1.2 Lieferumfang Modell VHDA80CS 13
4.2 Montage des Produkts 14
5 Verwendung der Dunstabzugshaube 20
6 Wartung und Reinigung 21
6.1 Reinigung des Geräts 21
6.2 ReinigungdesMetalllters 22
6.3 Aktivkohlelterauswechseln 23
7 Fehlersuche 24
7.1 Problemndenundbeheben 24
7.2 Leuchtmittel auswechseln 25
8 Demontage und Entsorgung 27
8.1 Dunstabzugshaube demontieren 27
9 Garantie 28
Inhalt

VESTEL VHDA55CS-VHDA80CS
3 |
1 Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts. Sie haben ein
hochwertiges Qualitätsprodukt erworben. Diese Bedienungsanleitung ist ein
wichtiger Bestandteil dieses Produkts. Sie enthält wichtige Informationen über
Sicherheit, Gebrauch und Entsorgung für den Installateur und den Benutzer
des Produkts. Bitte machen Sie sich vor Verwendung des Produkts mit allen
Informationen vertraut. Verwenden Sie das Produkt nur wie beschrieben und für die
angegebenen Anwendungen. Falls Sie das Produkt an Dritte weitergeben, denken
Sie daran, auch alle Anleitungen und anderen relevanten Dokumente beizulegen.
Wenn Sie Fragen haben, weitere Informationen benötigen oder weitere Exemplare
dieser Einbau- und Bedienungsanleitung bestellen möchten, kontaktieren Sie uns
bitte unter:
VESTEL Germany
Parkring 6 (Business Campus)
85748 Garching b. München
Deutschland
T [phone]
F [phone]
E [email protected]
W www.vestel-germany.de

VESTEL VHDA55CS-VHDA80CS
4 |
1.1 Bestimmungsgemäße Verwendung
Dieses Produkt ist als Haushaltsgerät zum Absaugen von Dämpfen und zum
Entfernen von Gerüchen aus Küche und Kochbereichen konzipiert. Dieses Produkt
ist nur für den privaten, nicht-gewerblichen Gebrauch bestimmt. Dieses Produkt darf
nur in Haushalten oder in vergleichbaren Arbeits- und Wohnbereichen verwendet
werden. Dieses Produkt ist nicht für den Einsatz im Freien geeignet. Das Produkt
muss gemäß den Anweisungen in diesem Handbuch verwendet werden. Alle
anderen als in dieser Gebrauchsanweisung beschriebenen Verwendungszwecke
gelten als nicht bestimmungsgemäße Verwendung.
Die Dunstabzugshaube wird in dieser Bedienungsanleitung auch als „das Gerät“
bezeichnet.
1.2 In dieser Anleitung verwendete Sicherheitssymbole
GEFAHR!
Dieses Symbol weist auf eine
unmittelbare Gefahrensituation hin,
die, falls sie nicht vermieden wird, zu
schweren Verletzungen oder sogar zum
Tod führt.
WARNUNG!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu schweren oder
tödlichen Verletzungen führen kann.
VORSICHT!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu leichten bis
mittelschweren Verletzungen führen
kann.
HINWEIS
Dieses Symbol weist auf eine Situation
hin, die, falls sie nicht vermieden wird,
zu Schäden am Gerät führen kann.

VESTEL VHDA55CS-VHDA80CS
5 |
2 Beschreibung der Dunstabzugshaube
2.1 Technische Daten
Modellbezeichnung VHDA55CS -
VHDA80CS
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 193 W
Jährlicher Energieverbrauch 58,7 kWh
Stromverbrauch im abgeschalteten Zustand 0,48 W
Stromverbrauch im Standby-Modus -
Fluiddynamischer Wirkungsgrad 22,9 FDE
FluiddynamischeEfzienzklasse C
Schallleistung im Normalbetrieb 55 dB
Geräuschpegel bei maximaler
Geschwindigkeit im Normalbetrieb
71 dB
Abzugsleistung im Normalbetrieb (max.) 607,2 m3/h
Luftstrom im Normalbetrieb 355 - 607,2 m3/h
Spannung/Frequenz 220-240V-50Hz
Steckertyp Schuko
Energieefzienzklasse B
Einbaubreite 55cm
Leistungsstufen 3
Betriebstemperatur -10ºCbis+40ºC
Relative Luftfeuchtigkeit 10 %~95 % RLF
Beleuchtung 2 x 1,5 W LED
ILCOS D-Code Leuchte DBS-2/65-H-120/33
LED-Module Rechteckige Lampe; mit
eingebautem Vorschaltgerät
Lichtleistung 34 Lux/W
Lichtleistungsklasse A
Filtertyp 2xAluminiumlter
Fettlterungsleistung 75%
EfzienzklassederFettlterung D

VESTEL VHDA55CS-VHDA80CS
6 |
2.2 Energieverbrauchskennzeichnung
VHDA55CS VHDA80CS
59
kWh/annum
ABCDEFG 71dB
65/2014
B
A++
A+
A
B
C
D
E
VHDA80CS
ABCDEFG ABCDEFG
59
kWh/annum
ABCDEFG 71dB
65/2014
B
A++
A+
A
B
C
D
E
VHDA55CS
ABCDEFG ABCDEFG

VESTEL VHDA55CS-VHDA80CS
7 |
2.3 Energie sparen
AuchwenndieDunstabzugshaubeefzientarbeitet,könnenIhnendiefolgenden
Ratschläge dabei helfen, während des Betriebs zusätzlich Energie einzusparen:
• Achten Sie darauf, dass beim
Kochen in der Küche für
ausreichende Belüftung gesorgt
ist. Ist im Abluftbetrieb der
Dunstabzugshaube nur eine
unzureichende Luftströmung
vorhanden, kann das Gerät
nichtefzientarbeitenundder
Lärmpegel kann sich erhöhen.
• Verwenden Sie Ihr Kochgerät
mit der niedrigstmöglichen
Energieeinstellung. Dadurch
werden weniger Kochdämpfe
erzeugt, so, dass Sie die
Dunstabzugshaube mit einer
geringeren Leistung nutzen
können und somit von einem
geringeren Energieverbrauch
protieren.
• Überprüfen Sie vor dem
Einschalten des Geräts immer
die an der Dunstabzugshaube
eingestellte Leistungsstufe.
Verwenden Sie die
Dunstabzugshaube nach
Möglichkeit immer mit dem
Schalter auf „I“. Diese
Einstellung ist in den meisten
Kochsituationen ausreichend.
• Vergessen Sie nicht, die
Dunstabzugshaube nach
Gebrauch abzuschalten.
• Reinigen Sie die Filter aus
Metallgewebe regelmäßig
entsprechend den Anweisungen.
WechselnSiedieAktivkohlelter
regelmäßig entsprechend
den Anweisungen. Stark
verschmutzte Filter wirken sich
negativ auf die Leistung und
Efzienzaus.
• Achten Sie darauf, dass der
Abluftkanal keine Knicke
unter 90 Grad aufweist,
da dies den Wirkungsgrad
der Dunstabzugshaube
beeinträchtigt.
• Schalten Sie den Dunstabzug
bereits vor dem Kochen ein,
damit sich ein ausreichend
starker Luftstrom aufbauen kann.
• Wenn die Dunstabzugshaube im
Umluftbetrieb(mitAktivkohlelter)
genutzt wird, lassen Sie den
Dunstabzug laufen, bis der Filter
trocken ist.

VESTEL VHDA55CS-VHDA80CS
8 |
3 Sicherheitshinweise
Bitte nehmen Sie sich etwas Zeit und lesen Sie die allgemeinen Sicherheitshinweise
sorgfältig durch. Befolgen Sie alle Anweisungen. Auf diese Weise vermeiden Sie
das Risiko von Bränden, Explosionen, Stromschlägen oder anderen Gefahren,
die Sachschäden verursachen und/oder zu schweren oder sogar tödlichen
Verletzungen führen können. Bitte stellen Sie sicher, dass jede Person, die das
Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und sie auch
befolgt.
• Bitte lesen Sie alle Sicherheitshinweise und Anweisungen. Der Hersteller
übernimmt keine Haftung für Sach- und Personenschäden, die durch
unsachgemäße Handhabung oder Missachtung der Sicherheitshinweise
verursacht werden. In solchen Fällen erlischt die Garantie.
• Bewahren Sie alle Sicherheitshinweise und Anweisungen zum Nachschlagen
auf und geben Sie diese an nachfolgende Benutzer des Geräts weiter.
• Dieses Gerät ist für den häuslichen Gebrauch in Innenräumen bestimmt.
Verwenden Sie es niemals im Freien.
• Halten Sie das Gerät von Feuchtigkeit fern.
• Verwenden Sie das Gerät nur innerhalb der angegebenen Leistungsgrenzen.
• Seien Sie stets achtsam und vorsichtig, bei allem was Sie tun. Verwenden
Sie keine elektrischen Geräte, wenn es Ihnen an Konzentration oder
AufmerksamkeitmangeltoderSieunterdemEinussvonDrogen,Alkohol
oder Medikamenten stehen. Auch ein kurzer Moment der Unachtsamkeit
kann bei der Verwendung elektrischer Geräte zu schweren Unfällen und
Verletzungen führen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich
Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und/oder Kenntnis bestimmt, es sei
denn, diese werden von einer Person beaufsichtigt, die für deren Sicherheit
verantwortlich ist oder ihnen entsprechende Anweisungen zur korrekten
Verwendung des Produkts gibt. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

VESTEL VHDA55CS-VHDA80CS
9 |
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial
alleine. Verpackungsmaterial ist für Kinder gefährlich, es besteht
Erstickungsgefahr!KinderunterschätzensolcheGefahrenhäug.HaltenSie
Kinder daher immer vom Verpackungsmaterial fern.
• Schützen Sie das Netzteil vor Verwendung durch Dritte (besonders
Kinder). Bewahren Sie das Netzteil an einem trockenen, erhöhten oder
verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Überprüfen Sie das Gerät und das Kabel vor der Installation auf mögliche
Beschädigungen. Sollten sichtbare Schäden, ein starker Geruch oder eine
übermäßige Überhitzung von Komponenten auftreten, trennen Sie das Gerät
sofort vom Stromnetz und verwenden Sie es nicht mehr.
• Schließen Sie das Gerät an eine geeignete, ordnungsgemäß installierte und
leicht zugängliche Netzsteckdose an. Achten Sie darauf, dass das Gerät
jederzeit vom Stromnetz getrennt werden kann.
• Vergewissern Sie sich vor dem Anschließen an das Stromnetz, dass
die örtliche Netzspannung mit der am Gerät angegebenen Leistung
übereinstimmt.
• Das Gerät muss an eine fest installierte und geerdete Netzsteckdose
(Wechselstrom) angeschlossen werden.
• Schützen Sie das Netzkabel vor Beschädigungen, Einklemmen oder Knicken
und verlegen Sie es so, dass niemand darüber stolpern kann. Achten Sie
insbesondere darauf, dass keine Schäden am Stecker und an der Stelle, an
der das Kabel aus dem Gerät austritt, auftreten können.
• Ziehen Sie vor der Installation des Geräts alle Verbindungskabel ab.
• Das Gerät besitzt scharfe Kanten. Achten Sie darauf, insbesondere während
der Installation und der Reinigung des Geräts.
• Installieren Sie das Gerät nicht über einem Herd mit hochstehender
Grillvorrichtung.

VESTEL VHDA55CS-VHDA80CS
10 |
• Wenn das Gerät über einem Kochgerät installiert
wird, sollte folgender Mindestabstand zwischen der
AuageächedesKochgerätsundderunterstenKante
der Dunstabzugshaube eingehalten werden:
o
Gasherd: 70 cm
o
Elektroherd: 70 cm
o
Kohle- oder ölbetriebener Küchenherd: 80 cm
• Verwenden Sie ausschließlich die Originalschrauben.
Andernfalls besteht die Gefahr eines Stromschlags.
• Lassen Sie keine offenen Flammen unter der
Dunstabzugshaube brennen, um ein Überhitzen zu vermeiden.
• Legen Sie beim Kochen auf einem Gasherd immer Deckel auf die Töpfe und
Pfannen.
70-80 cm
• Verwenden Sie die Dunstabzugshaube niemals ohne Filter oder mit stark
fettverschmutzten Filtern.
• Bei Betrieb des Geräts im Abluftmodus wird die Raumluft über die
Dunstabzugshaube abgeführt. Sorgen Sie dafür, dass ausreichende
Belüftungsmaßnahmen getroffen werden.
• Achten Sie auf ausreichende Belüftung im Raum für die Dunstabzugshaube
sowie für andere Geräte, die eine Belüftung benötigen, wie beispielsweise
Geräte, die Gas oder andere Brennstoffe verbrennen.
70-80 cm

VESTEL VHDA55CS-VHDA80CS
11 |
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für Abgase von
Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen.
Halten Sie sich an die örtlichen Vorschriften für die Ableitung von Abluft.
70-80 cm
• Lassen Sie Bratpfannen während des Gebrauchs niemals unbeaufsichtigt,
da sich überhitzte Fette oder Öle entzünden können.
• Das Gerät und seine offen zugänglichen Teile können während des Betriebs
heiß werden. Geben Sie Acht und vermeiden Sie den Kontakt mit heißen
Oberächen.
• NichtunterderDunstabzugshaubeambieren.
• Achten Sie darauf, dass der Abluftkanal keine Knicke unter 90 Grad aufweist,
da dies den Wirkungsgrad der Dunstabzugshaube beeinträchtigt.
• Wenn die Dunstabzugshaube gleichzeitig mit weiteren Geräten betrieben
wird, die mit einer anderen Energie als Strom versorgt werden, darf der
Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht überschreiten.
• Das Gerät sollte nach jedem Gebrauch vom Stromnetz getrennt werden, um
eine Gefährdung von Mensch und Haustieren auszuschließen.
• Ziehen Sie stets am Stecker, nicht am Kabel. Berühren Sie einen Netzstecker
niemals mit nassen Händen.
• Trennen Sie das Gerät vor dem Reinigen oder vor dem Auswechseln einer
Lampe immer vom Stromnetz.
• Verwenden Sie keine Reinigungstücher oder Chemikalien, da diese die
OberächedesGerätesbeschädigenkönnten.WischenSiedasGehäuse
mit einem feuchten Tuch ab. Elektrische/Elektronische Bauteile sollten nicht
gereinigt werden.

VESTEL VHDA55CS-VHDA80CS
12 |
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Stellen
Sie die Verwendung des Geräts bei sichtbaren Beschädigungen, starkem
Geruch oder übermäßiger Überhitzung von Geräteteilen unverzüglich ein.
• Reinigen Sie das Gerät entsprechend den Anweisungen. Andernfalls besteht
Brandgefahr.
• VersuchenSiekeinesfallsdasGerätzuöffnen,zumodizierenoderzu
reparieren. Lassen Sie das Gerät nicht fallen, durchstoßen oder zerbrechen
Sie es nicht und setzen Sie es keinem hohen Druck aus.
• Trennen Sie alle Stromkreise vom Gerät, bevor Sie auf Anschlussklemmen
zugreifen.
• UmbautendesGerätsundtechnischeModikationensindnichtgestattet.
• IstdasStromkabelbeschädigt,mussesvoneinemqualiziertenElektriker
repariert werden. Alle örtlichen Vorschriften sind einzuhalten.

VESTEL VHDA55CS-VHDA80CS
13 |
4 Installation
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Sie sollten das Gerät vor der Installation auf Beschädigungen prüfen.
Bei Transportschäden wenden Sie sich bitte umgehend an das
Transportunternehmen. Das Gerät wurde vor der Auslieferung auf
Funktionstüchtigkeit überprüft.
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die
Gefahr eines Stromschlags.
4.1 Gerät auspacken und Packungsinhalt prüfen
4.1.1 Lieferumfang Modell VHDA55CS
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
• 1 x Dunstabzugshaube
• 2 x Auslässe mit V-Klappen
• 7xSchrauben(ST4x30mm)
• 7x8mmDübel
• 1 x Aufhängung
• 1 x inneres Kaminelement
• 1 x äußeres Kaminelement
• 1 x Halterung für das innere Kaminelement
• 1 x Halterung für das äußere Kaminelement
4.1.2 Lieferumfang Modell VHDA80CS
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
• 1 x Dunstabzugshaube
• 2 x Auslässe mit V-Klappen
• 7xSchrauben(ST4x30mm)
• 7x8mmDübel
• 1 x Aufhängung

VESTEL VHDA55CS-VHDA80CS
14 |
• 1 x inneres Kaminelement
• 1 x äußeres Kaminelement
• 1 x Halterung für das innere Kaminelement
• 1 x Halterung für das äußere Kaminelement
4.2 Montage des Produkts
Benötigtes Werkzeug:
• Bleistift
• Bohrer (8 mm)
• Kreuzschlitzschraubendreher
• Wasserwaage
Montage des Produkts:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.
2. Bestimmen Sie die Position der vier Bohrlöcher an der Wand. HINWEIS
Zwischen der Auflagefläche des Küchengeräts und der Unterkante der
Dunstabzugshaube muss der folgende Mindestabstand eingehalten werden:
a. Gasherd: 70 cm
b. Elektroherd: 70 cm
c. Kohle- oder ölbetriebener Küchenherd: 80 cm
3. Bohren Sie mit dem 8 mm Bohrer vier Löcher in die Wand.
4. Anschließend die drei Dübel einsetzen.
5. Montieren Sie nun die Aufhängung mit den drei ST4 x 30mm Schrauben in
den Dübeln.

VESTEL VHDA55CS-VHDA80CS
15 |
6. Bohren Sie mit dem 8 mm Bohrer vier weitere Löcher in die Wand. Setzen Sie
anschließend die vier Dübel ein.
7. Hängen Sie die Dunstabzugshaube in die Aufhängung ein.

VESTEL VHDA55CS-VHDA80CS
16 |
8. Befestigen Sie die Halterung für das innere Kaminelement mit zwei ST4 x
40mm Schrauben und Dübeln an der Wand.
9. Montieren Sie nun die Halterung des äußeren Kaminelements mit zwei ST4 x
8mm Schrauben am äußeren Kaminelement. Vergewissern Sie sich, dass
sich das innere Kaminelement nach oben schieben lässt.
Inneres
Kaminelement
Äußeres
Kaminelement

VESTEL VHDA55CS-VHDA80CS
17 |
10. Setzen Sie den Kamin auf die Dunstabzugshaube. Montieren Sie nun die das
äußere Kaminelement mit zwei ST4 x 8mm Schrauben an der
Dunstabzugshaube.
11. Schieben Sie das innere Kaminelement nach oben. Montieren Sie nun das
innere Kaminelement mit zwei ST4 x 8mm Schrauben an der Halterung des
inneren Kaminelements.

VESTEL VHDA55CS-VHDA80CS
18 |
12. Schließen Sie den Netzstecker an einer geerdeten Wandsteckdose an.
13. Kontrollieren Sie mit einer Wasserwaage, ob die Dunstabzugshaube horizontal
ausgerichtet ist.
14. Bei geneigten Modellen verwenden Sie die vier ST4 x 30mm Schrauben, um
die DunstabzugshaubeanderWandzuxieren.DieSchrauben festziehen.
15. Wählen Sie eine der folgenden Optionen:
• Bei Verwendung der Dunstabzugshaube ohne Erweiterungsrohr (Umluft):
o
Vergewissern Sie sich, dass der Kohlefilter eingesetzt wurde.
• Bei Verwendung der Dunstabzugshaube mit einem Erweiterungsrohr:
a. Vergewissern Sie sich, dass der Kohlefilter entfernt wurde.
b. Befestigen Sie die beiden V-Klappen am Auslass.

VESTEL VHDA55CS-VHDA80CS
19 |
c. Entfernen Sie die Abdeckung der Abluftöffnung an der Oberseite
der Dunstabzugshaube, indem Sie diese gegen den Uhrzeigersinn
drehen.
d. Befestigen Sie nun den Auslass an der Dunstabzugshaube.
• VerwendenSienurEmaille,Aluminium,exibleRohreodernichtbrennbare
MaterialienmiteinemInnendurchmesservon120-150mm.
• Halten Sie Erweiterungsrohre möglichst kurz und gerade.
• Der Durchmesser des Erweiterungsrohrs darf nicht verringert werden.
• Bei Verwendung eines Erweiterungsrohrs ist das betreffende Rohr immer
ausgezogen einzubauen, um Druckverluste zu minimieren.
• Bei Nichtbeachtung dieser Hinweise wird die Leistung der
Dunstabzugshaube beeinträchtigt und die Geräuschentwicklung erhöht.
• Schließen Sie das Rohrsystem der Dunstabzugshaube nicht an eine
bestehende Lüftungsanlage an, die für andere Geräte verwendet wird.
• DerBogenwinkeldesErweiterungsrohrssolltenichtkleinerals120ºsein.
• Richten Sie die Dunstabzugshaube nach dem Einbau waagrecht aus, um
Fettansammlungen an einer Seite zu vermeiden.
• Vergewissern Sie sich, dass das Erweiterungsrohr den einschlägigen
Normen entspricht und feuerhemmend ist.

VESTEL VHDA55CS-VHDA80CS
20 |

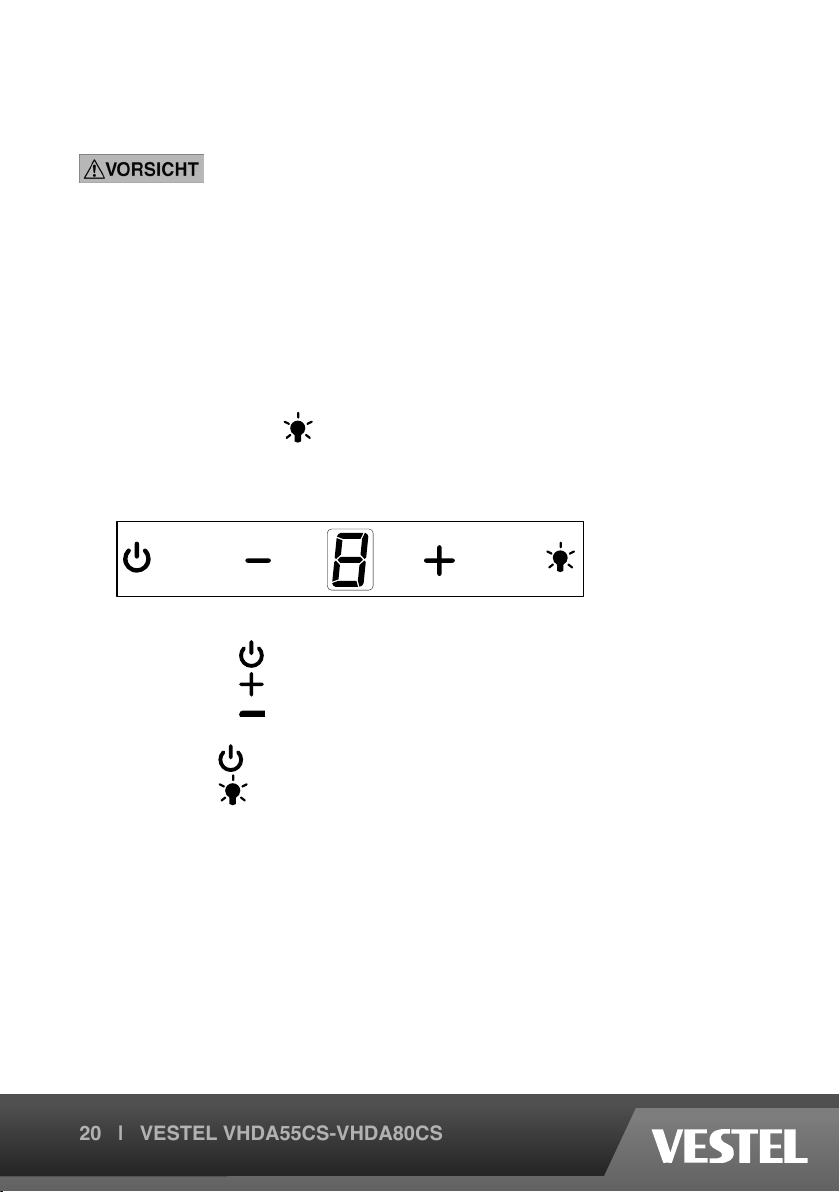

5 Verwendung der Dunstabzugshaube
• Berühren Sie das Licht nicht für die Dauer von 30 Minuten nach Gebrauch
des Geräts.
• Decken Sie die Lampe nicht mit wärmeisolierenden Stoffen oder anderen
Materialien ab.
Verwendung des Produkts:
1. Vergewissern Sie sich, dass der Netzstecker an einer geerdeten Steckdose
angeschlossen ist.
2. Drücken Sie auf das Symbol. Das Licht geht an. HINWEIS Schalten Sie das
Licht nur ein, wenn Sie das Gerät nutzen. Schalten Sie das Licht nicht ein, um
den Raum zu beleuchten.
3. Die Dunstabzugshaube einschalten:
• Drücken Sie , um die Dunstabzugshaube einzuschalten.
• Drücken Sie , um die Abzugsleistung zu erhöhen.
• Drücken Sie , um die Abzugsleistung zu verringern.
4. Drücken Sie , um die Dunstabzugshaube abzuschalten.
5. Drücken Sie , um das Licht abzuschalten.
