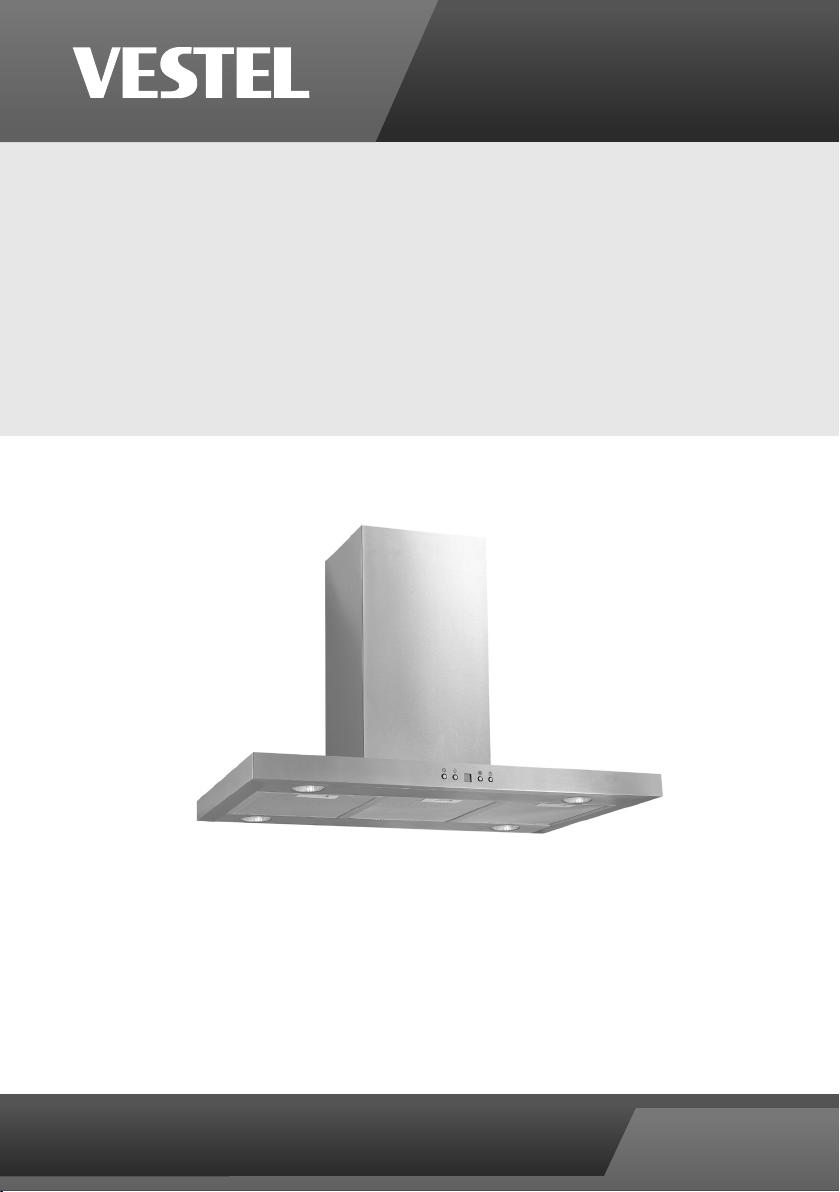

VESTEL VHI90AX User manual

VHI90AX
D Bedienungsanleitung 2
GB Operating instructions 32
FR Mode d’emploi 61
NL Gebruiksaanwijzing 91
November 2017 Version: 1.0

2 | VESTEL VHI90AX
1. Einleitung 3
1.1 Bestimmungsgemäße Verwendung 4
1.2 In dieser Anleitung verwendete Sicherheitssymbole 4
2. Beschreibung der Dunstabzugshaube 5
2.1 Technische Daten 5
2.2 Energieverbrauchskennzeichnung 6
2.3 Energie sparen 7
3. Sicherheitshinweise 8
4. Installation 12

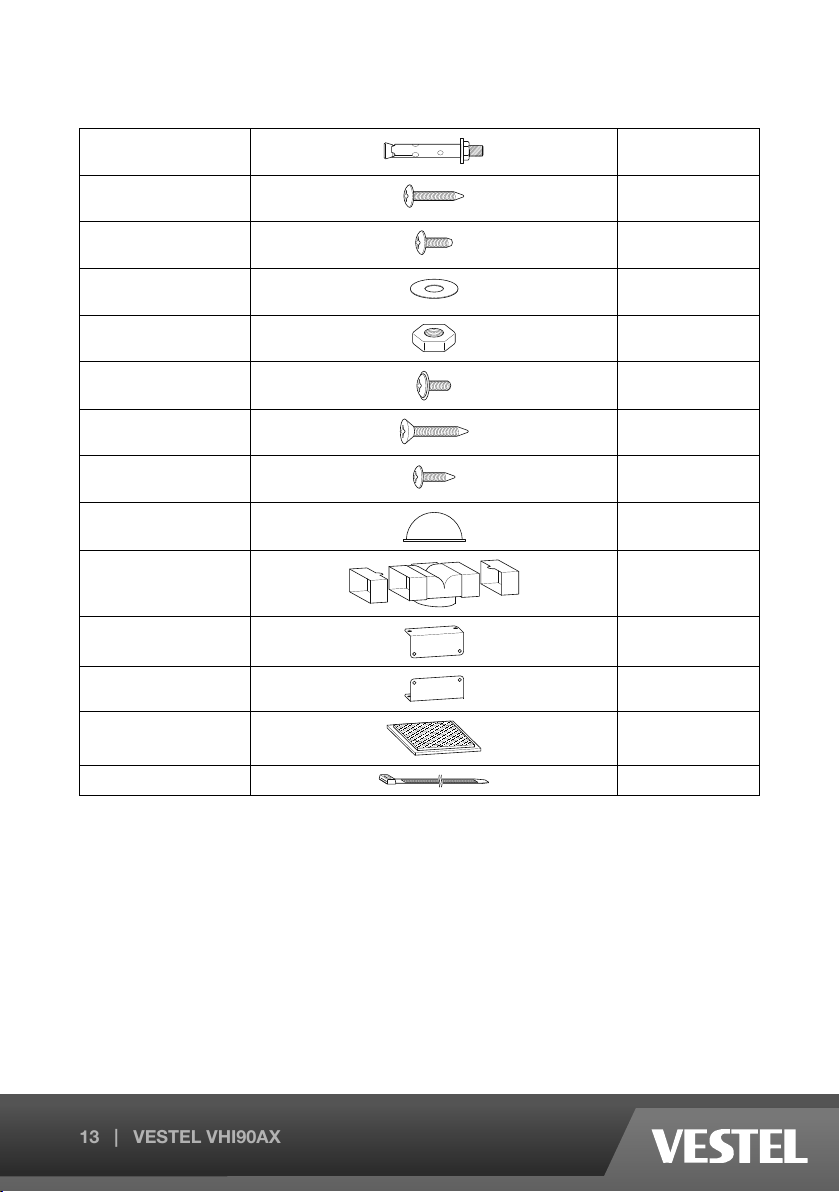

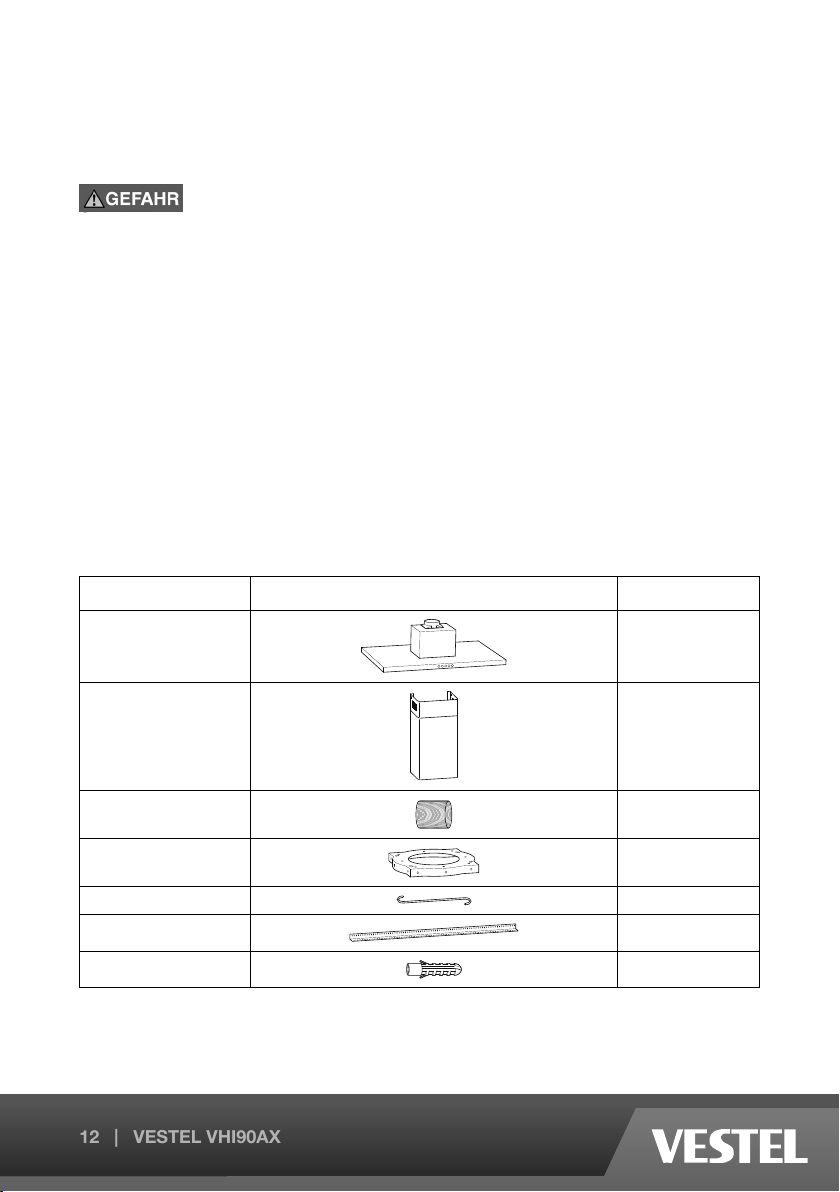

4.1 Auspacken und Prüfen des Inhalts 12
4.2 Montage Modell VHI90AX 14
4.2.1 Deckenmontage des Produkts 14
5. Verwendung der Dunstabzugshaube 23
5.1 Verwendung der Dunstabzugshaube 23
6. Wartung und Reinigung 24
6.1 Reinigung der Filter aus Metallgewebe 25
6.2 AustauschdesAktivkohlelters 27
6.2.1Aktivkohlelteraustauschen 27
7. Fehlersuche 28
7.1 Problemndenundlösen 28
7.2 Leuchtmittel auswechseln 29
8. Demontage und Entsorgung 30
8.1 DemontagederDunstabzugshaube 30
9. Garantie 31
Inhalt

3 | VESTEL VHI90AX
1. Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts. Sie haben ein hochwertiges
Qualitätsprodukt erworben. Diese Bedienungsanleitung ist ein wichtiger Bestandteil dieses
Produkts. Sie enthält wichtige Informationen über Sicherheit, Gebrauch und Entsorgung für
den Installateur und den Benutzer des Produkts. Bitte machen Sie sich vor Verwendung des
Produkts mit allen Informationen vertraut. Verwenden Sie das Produkt nur wie beschrieben
und für die angegebenen Anwendungen. Falls Sie das Produkt an Dritte weitergeben, denken
Sie daran, auch alle Anleitungen und anderen relevanten Dokumente mitzugeben. Wenn Sie
Fragenhaben,weitereInformationenbenötigenoderweitereExemplaredieserEinbau-und
Bedienungsanleitungbestellenmöchten,kontaktierenSieunsbitteunter:
VESTEL Germany
Parkring 6 (Business Campus)
85748Garchingb.München
Deutschland
T +498921129555
F +498955295-2000
E [email protected]
W www.vestel-germany.de

4 | VESTEL VHI90AX
1.1 Bestimmungsgemäße Verwendung
Dieses Produkt ist als Haushaltsgerät zum Absaugen von Dämpfen und zum Entfernen von
Gerüchen aus Küche und Kochbereichen konzipiert. Dieses Produkt ist nur für den privaten,
nicht-gewerblichenGebrauchbestimmt.DiesesProduktdarfnurinHaushaltenoderin
vergleichbarenArbeits-undWohnbereichenverwendetwerden.DiesesProduktistnicht
für den Einsatz im Freien geeignet. Das Produkt muss gemäß den Anweisungen in diesem
Handbuch verwendet werden. Alle anderen als in dieser Gebrauchsanweisung beschriebenen
Verwendungszwecke gelten als nicht bestimmungsgemäße Verwendung.
Die Dunstabzugshaube wird in dieser Bedienungsanleitung auch als „das Gerät“ bezeichnet.
1.2 In dieser Anleitung verwendete Sicherheitssymbole
Dieses Symbol weist auf eine unmittelbare
Gefahrensituation hin, die, falls sie nicht
vermieden wird, zu schweren Verletzungen
oder sogar zum Tod führt.
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie nicht
vermiedenwird,zuschwerenodertödlichen
Verletzungen führen kann.
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu leichten bis
mittelschweren Verletzungen führen kann.
Dieses Symbol weist auf eine Situation
hin, die, falls sie nicht vermieden wird, zu
Schäden am Gerät führen kann.

5 | VESTEL VHI90AX
2. Beschreibung der Dunstabzugshaube
2.1 Technische Daten
Modellbezeichnung VHI90AX
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 238W
Stromverbrauch im
Standby-Modus
-
Stromverbrauch
im abgeschalteten
Zustand
0,42
Spannung/Frequenz 220-240V;50Hz
Steckertyp Schuko
Geräuschpegel bei
maximalerGeschwin-
digkeit im Normalbe-
trieb (dB)
77dB
Energieefzienzklasse A
Größe 90 cm
Leistungsstufen 3
Betriebstemperatur
Dunstabzug
-10ºCbis+40ºC
Relative Luftfeuch-
tigkeit
10 %~95 % RLF
Beleuchtung 4x2WLED
ILCOSD-Code
Leuchtmittel
DBR-2/65-H-64
LED-Module RundeLampe;miteingebautemVorschaltgerät
Filtertyp 3xAluminiumlter
1xAktivkohlelter

6 | VESTEL VHI90AX

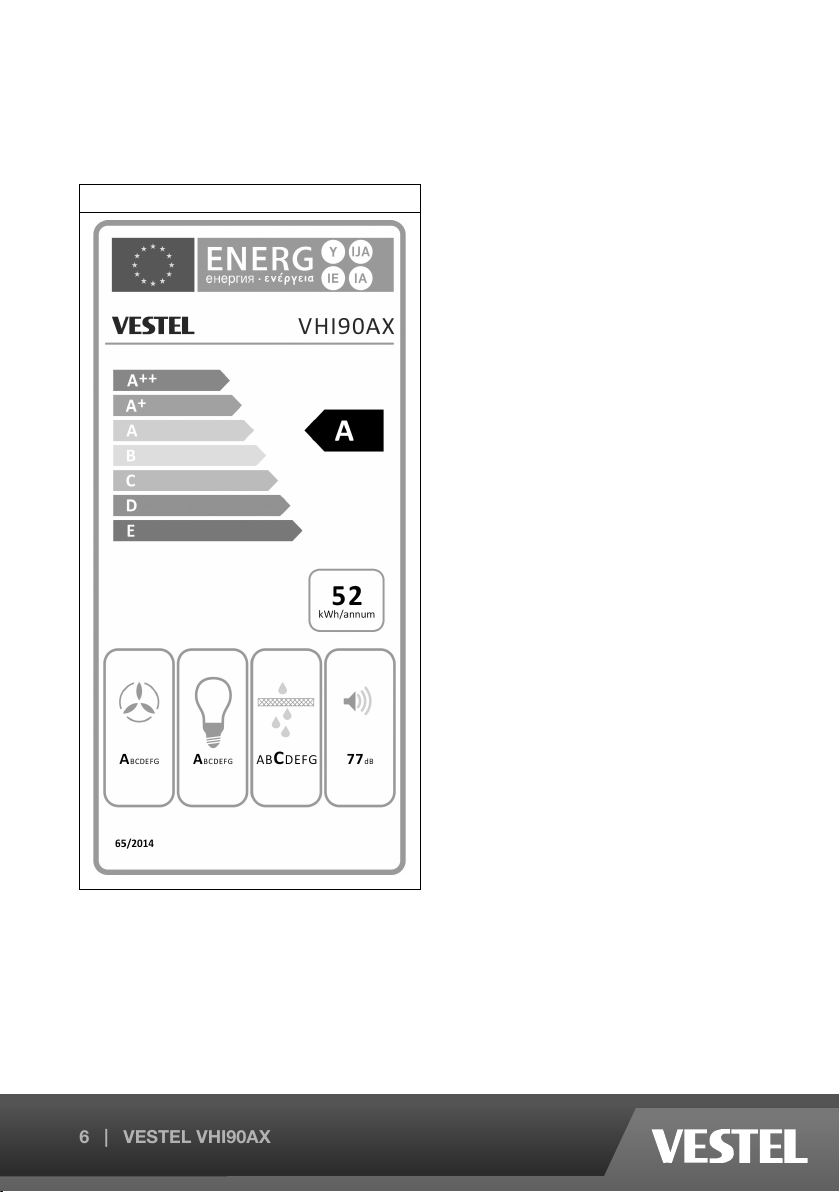

2.2 Energieverbrauchskennzeichnung
VHI90AX

7 | VESTEL VHI90AX
2.3 Energie sparen
AuchwenndieDunstabzugshaubeefzientarbeitet,könnenIhnendiefolgendenRatschläge
dabeihelfen,währenddesBetriebszusätzlichEnergieeinzusparen:
• Achten Sie darauf, dass beim Kochen in
der Küche für ausreichende Belüftung
gesorgt ist. Ist nur eine unzureichende
Luftströmungvorhanden,kanndasGerät
nichtefzientarbeitenundderLärmpegel
kannsicherhöhen.
• Verwenden Sie Ihr Kochgerät mit der
niedrigstmöglichenEnergieeinstellung.
Dadurch werden weniger
Kochdämpfe erzeugt, so, dass Sie die
Dunstabzugshaube mit einer geringeren
Leistungnutzenkönnenundsomitvon
einem geringeren Energieverbrauch
protieren.
• Überprüfen Sie vor dem Einschalten
des Geräts immer die an der
Dunstabzugshaube eingestellte
Leistungsstufe. Verwenden Sie die
DunstabzugshaubenachMöglichkeit
immer mit dem Schalter auf „I“.
Diese Einstellung ist in den meisten
Kochsituationen ausreichend.
• Vergessen Sie nicht, die
Dunstabzugshaube nach Gebrauch
abzuschalten.
• Reinigen Sie die Filter aus Metallgewebe
regelmäßig entsprechend den
Anweisungen. Wechseln Sie die
Aktivkohlelterregelmäßigentsprechend
den Anweisungen. Stark verschmutzte
Filter wirken sich negativ auf die Leistung
undEfzienzaus.
• Achten Sie darauf, dass der Abluftkanal
keine Knicke unter 90 Grad aufweist,
da dies den Wirkungsgrad der
Dunstabzugshaube beeinträchtigt.
• Schalten Sie den Dunstabzug bereits
vor dem Kochen ein, damit sich ein
ausreichend starker Luftstrom aufbauen
kann.
• Wenn die Dunstabzugshaube im
Umluftbetrieb(mitAktivkohlelter)genutzt
wird, lassen Sie den Dunstabzug laufen,
bis der Filter trocken ist.

8 | VESTEL VHI90AX
3. Sicherheitshinweise
Bitte nehmen Sie sich etwas Zeit und lesen Sie die allgemeinen Sicherheitshinweise sorgfältig
durch. Befolgen Sie alle Anweisungen. Auf diese Weise vermeiden Sie das Risiko von
Bränden,Explosionen,StromschlägenoderanderenGefahren,dieSachschädenverursachen
und/oderzuschwerenodersogartödlichenVerletzungenführenkönnen.BittestellenSie
sicher, dass jede Person, die das Produkt verwendet, diese Warnungen und Anweisungen
gelesen hat und sie auch befolgt.
• Bitte lesen Sie alle Sicherheitshinweise und Anweisungen. Der Hersteller übernimmt keine
HaftungfürSach-undPersonenschäden,diedurchunsachgemäßeHandhabungoder
Missachtung der Sicherheitshinweise verursacht werden. In solchen Fällen erlischt die
Garantie.
• Bewahren Sie alle Sicherheitshinweise und Anweisungen zum Nachschlagen auf und geben
Sie diese an nachfolgende Benutzer des Geräts weiter.
• Dieses Gerät ist nur für den häuslichen Gebrauch in Innenräumen bestimmt. Verwenden Sie
es niemals im Freien.
• Halten Sie das Gerät von Feuchtigkeit fern.
• Verwenden Sie das Gerät nur innerhalb der angegebenen Leistungsgrenzen.
• Seien Sie stets achtsam und vorsichtig, bei allem was Sie tun. Verwenden Sie keine
elektrischen Geräte, wenn es Ihnen an Konzentration oder Aufmerksamkeit mangelt oder
SieunterdemEinussvonDrogen,AlkoholoderMedikamentenstehen.Aucheinkurzer
Moment der Unachtsamkeit kann bei der Verwendung elektrischer Geräte zu schweren
Unfällen und Verletzungen führen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit
eingeschränktenkörperlichen,sensorischenodergeistigenFähigkeitenodermangelnder
Erfahrung und/oder Kenntnis bestimmt, es sei denn, diese werden von einer Person
beaufsichtigt, die für deren Sicherheit verantwortlich ist oder ihnen entsprechende
Anweisungen zur korrekten Verwendung des Produkts gibt. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial alleine.
Verpackungsmaterial ist für Kinder gefährlich, es besteht Erstickungsgefahr!
KinderunterschätzensolcheGefahrenhäug.HaltenSieKinderdaherimmervom
Verpackungsmaterial fern.

9 | VESTEL VHI90AX
• Schützen Sie das Netzteil vor Verwendung durch Dritte (besonders Kinder). Bewahren
SiedasNetzteilaneinemtrockenen,erhöhtenoderverschlossenenOrtaußerhalbder
Reichweite von Kindern auf.
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• ÜberprüfenSiedasGerätunddasKabelvorderInstallationaufmöglicheBeschädigungen.
Sollten sichtbare Schäden, ein starker Geruch oder eine übermäßige Überhitzung von
Komponenten auftreten, trennen Sie das Gerät sofort vom Stromnetz und verwenden Sie es
nicht mehr.
• Schließen Sie das Gerät an eine geeignete, ordnungsgemäß installierte und leicht
zugängliche Netzsteckdose an. Achten Sie darauf, dass das Gerät jederzeit vom Stromnetz
getrennt werden kann.
• VergewissernSiesichvordemAnschließenandasStromnetz,dassdieörtliche
Netzspannung mit der am Gerät angegebenen Leistung übereinstimmt.
• Das Gerät muss an eine fest installierte und geerdete Netzsteckdose (Wechselstrom)
angeschlossen werden.
• Schützen Sie das Netzkabel vor Beschädigungen, Einklemmen oder Knicken und verlegen
Sie es so, dass niemand darüber stolpern kann. Achten Sie insbesondere darauf, dass
keine Schäden am Stecker und an der Stelle, an der das Kabel aus dem Gerät austritt,
auftretenkönnen.
• Ziehen Sie vor der Installation des Geräts alle Verbindungskabel ab.
• Das Gerät besitzt scharfe Kanten. Achten Sie darauf, insbesondere während der Installation
und der Reinigung des Geräts.
• Installieren Sie das Gerät nicht über einem Herd mit hochstehender
Grillvorrichtung.

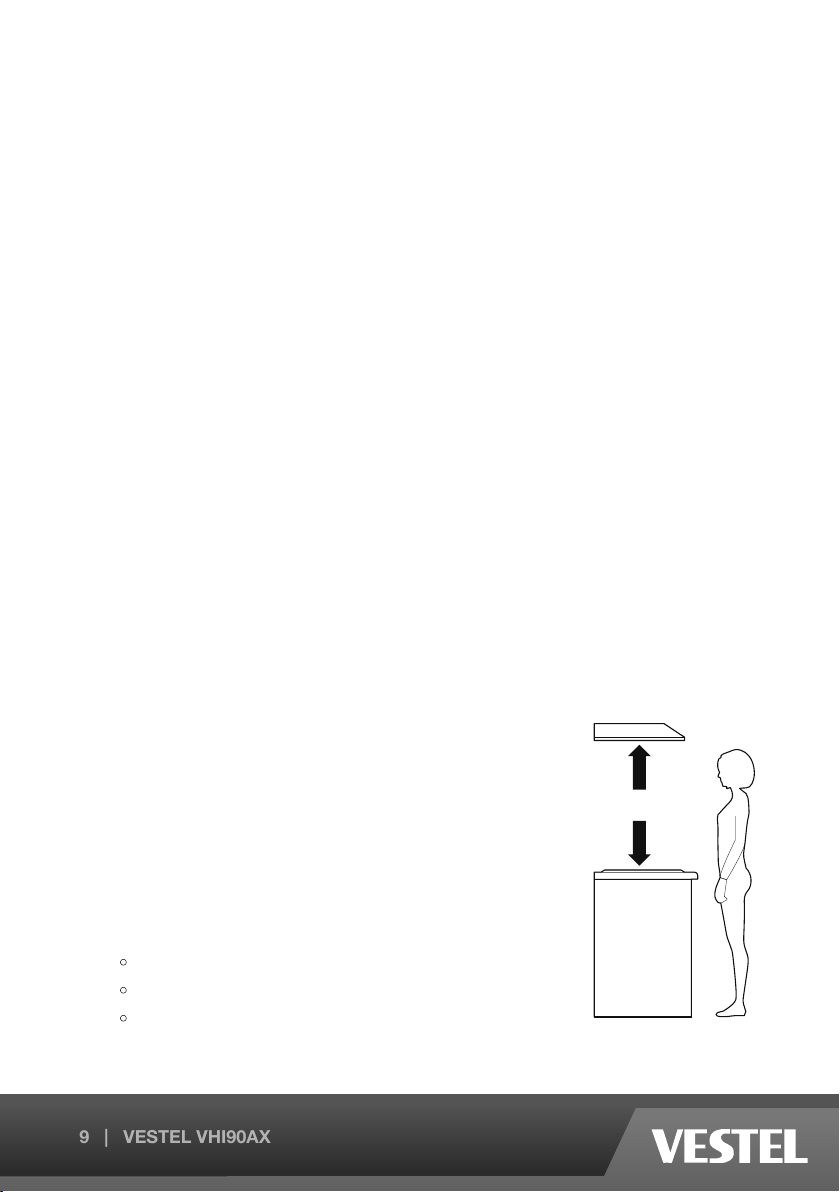

• Wenn das Gerät über einem Kochgerät installiert wird, sollte
folgenderMindestabstandzwischenderAuageächedes
Kochgeräts und der untersten Kante der Dunstabzugshaube
eingehaltenwerden:
Gasherd: 70cm
Elektroherd: 70cm
Kohle-oderölbetriebenerKüchenherd:80cm
70-80 cm

10 | VESTEL VHI90AX
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr eines
Stromschlags.

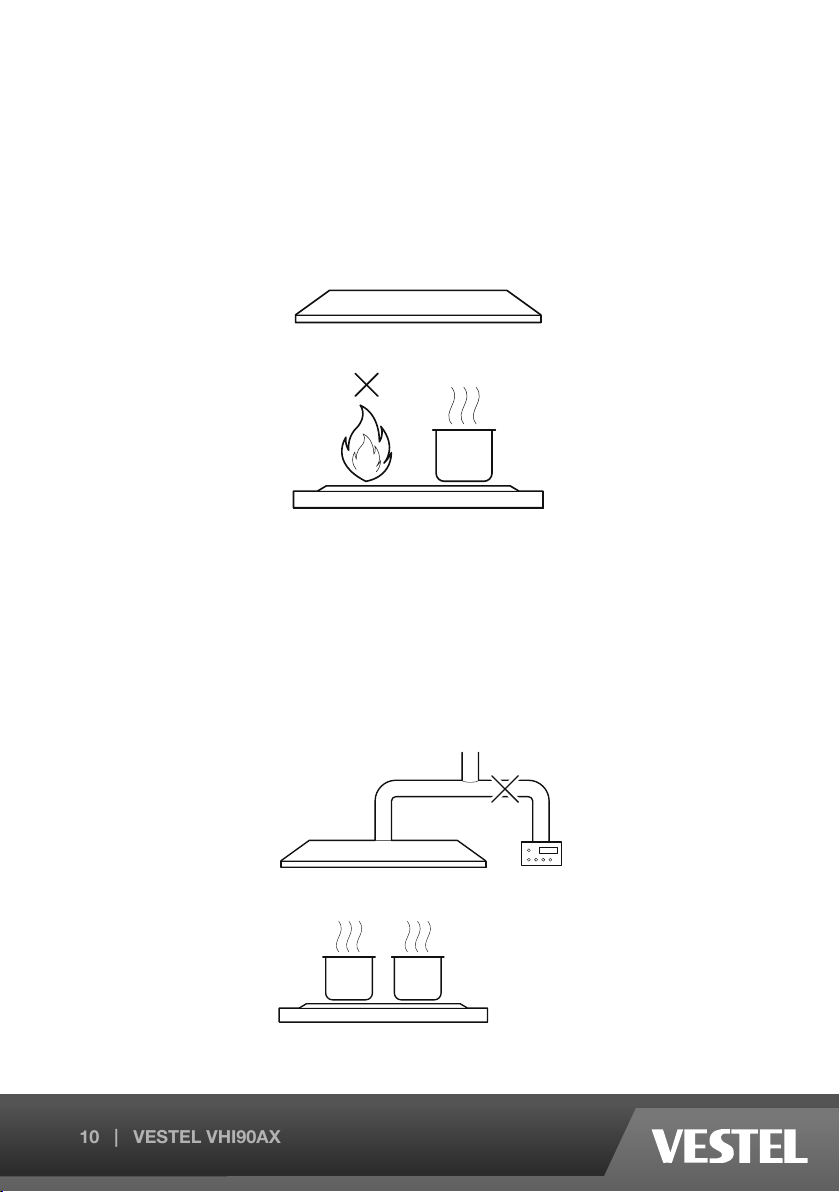

• Lassen Sie keine offenen Flammen unter der Dunstabzugshaube brennen, um ein
Überhitzen zu vermeiden.
• LegenSiebeimKochenaufeinemGasherdimmerDeckelaufdieTöpfeundPfannen.
70-80 cm
• Verwenden Sie die Dunstabzugshaube niemals ohne Filter oder mit stark fettverschmutzten
Filtern.
• Achten Sie auf ausreichende Belüftung im Raum für die Dunstabzugshaube sowie für
andereGeräte,dieeineBelüftungbenötigen,wiebeispielsweiseGeräte,dieGasoder
andere Brennstoffe verbrennen.
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für Abgase von Geräten
verwendet wird, die Gas oder andere Brennstoffe verbrennen. Halten Sie sich an die
örtlichenVorschriftenfürdieAbleitungvonAbluft.
70-80 cm

11 | VESTEL VHI90AX
• Lassen Sie Bratpfannen während des Gebrauchs niemals unbeaufsichtigt, da sich
überhitzteFetteoderÖleentzündenkönnen.
• DasGerätundseineoffenzugänglichenTeilekönnenwährenddesBetriebsheißwerden.
GebenSieAchtundvermeidenSiedenKontaktmitheißenOberächen.
• NichtunterderDunstabzugshaubeambieren.
• Achten Sie darauf, dass der Abluftkanal keine Knicke unter 90 Grad aufweist, da dies den
Wirkungsgrad der Dunstabzugshaube beeinträchtigt.
• Wenn die Dunstabzugshaube gleichzeitig mit weiteren Geräten betrieben wird, die mit einer
anderenEnergiealsStromversorgtwerden,darfderUnterdruckimRaum4Pa(4x10-5
bar) nicht überschreiten.
• Das Gerät sollte nach jedem Gebrauch vom Stromnetz getrennt werden, um eine
Gefährdung von Mensch und Haustieren auszuschließen.
• Ziehen Sie stets am Stecker, nicht am Kabel. Berühren Sie einen Netzstecker niemals mit
nassen Händen.
• Trennen Sie das Gerät vor dem Reinigen oder vor dem Auswechseln einer Lampe immer
vom Stromnetz.
• VerwendenSiekeineReinigungstücheroderChemikalien,dadiesedieOberächedes
Gerätesbeschädigenkönnten.WischenSiedasGehäusemiteinemfeuchtenTuchab.
Elektrische/Elektronische Bauteile sollten nicht gereinigt werden.
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Stellen Sie die
Verwendung des Geräts bei sichtbaren Beschädigungen, starkem Geruch oder
übermäßiger Überhitzung von Geräteteilen unverzüglich ein.
• Reinigen Sie das Gerät entsprechend den Anweisungen. Andernfalls besteht Brandgefahr.
• VersuchenSiekeinesfallsdasGerätzuöffnen,zumodizierenoderzureparieren.Lassen
Sie das Gerät nicht fallen, durchstoßen oder zerbrechen Sie es nicht und setzen Sie es
keinem hohen Druck aus.
• Trennen Sie alle Stromkreise vom Gerät, bevor Sie auf Anschlussklemmen zugreifen.
• UmbautendesGerätsundtechnischeModikationensindnichtgestattet.
• IstdasStromkabelbeschädigt,mussesvoneinemqualiziertenElektrikerrepariertwerden.
AlleörtlichenVorschriftenmüssenbeachtetwerden.

12 | VESTEL VHI90AX
4. Installation
GEFAHR!
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Überprüfen Sie das Gerät vor der Installation auf Beschädigungen.
Bei Transportschäden wenden Sie sich bitte umgehend an das
Transportunternehmen. Das Gerät wurde vor der Auslieferung auf
Funktionstüchtigkeit überprüft.
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr
eines Stromschlags.
4.1 Auspacken und Prüfen des Inhalts
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
Beschreibung Abbildung Anzahl
Dunstabzugshaube 1
Kamin-Set(Innen-
und Außenelement)
2
Erweiterungsrohr 1
Aufhängung 1
Haken 1
Metallwinkel 8
Dübel 14

13 | VESTEL VHI90AX
Dehnschrauben
(6mmx60mm)
8
Schraube
(6mmx40mm)
12
Schraube
(4mmx8mm)
8
Beilagscheibe
(4x12x1mm)
26
M4 Schraubenmutter 26
Schraube
(4mmx10mm)
42
Schraube
(4mmx30mm)
2
Schraube
(3mmx12mm)
2
Klappenügelder
Rückschlagklappe
2
Abluftverteiler mit
Justierrohren
1
Halterung 2 1
Halterung 1 1
Kohlelter 1
Kabelbinder 1

14 | VESTEL VHI90AX
4.2 Montage Modell VHI90AX
4.2.1 Deckenmontage des Produkts
Benötigtes Werkzeug:
• Bleistift
• Bohrer(8mm)
• Kreuzschlitzschraubendreher
• Selbstaufrollendes Maßband aus Metall
• Wasserwaage
Um das Produkt an der Decke zu montieren:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.

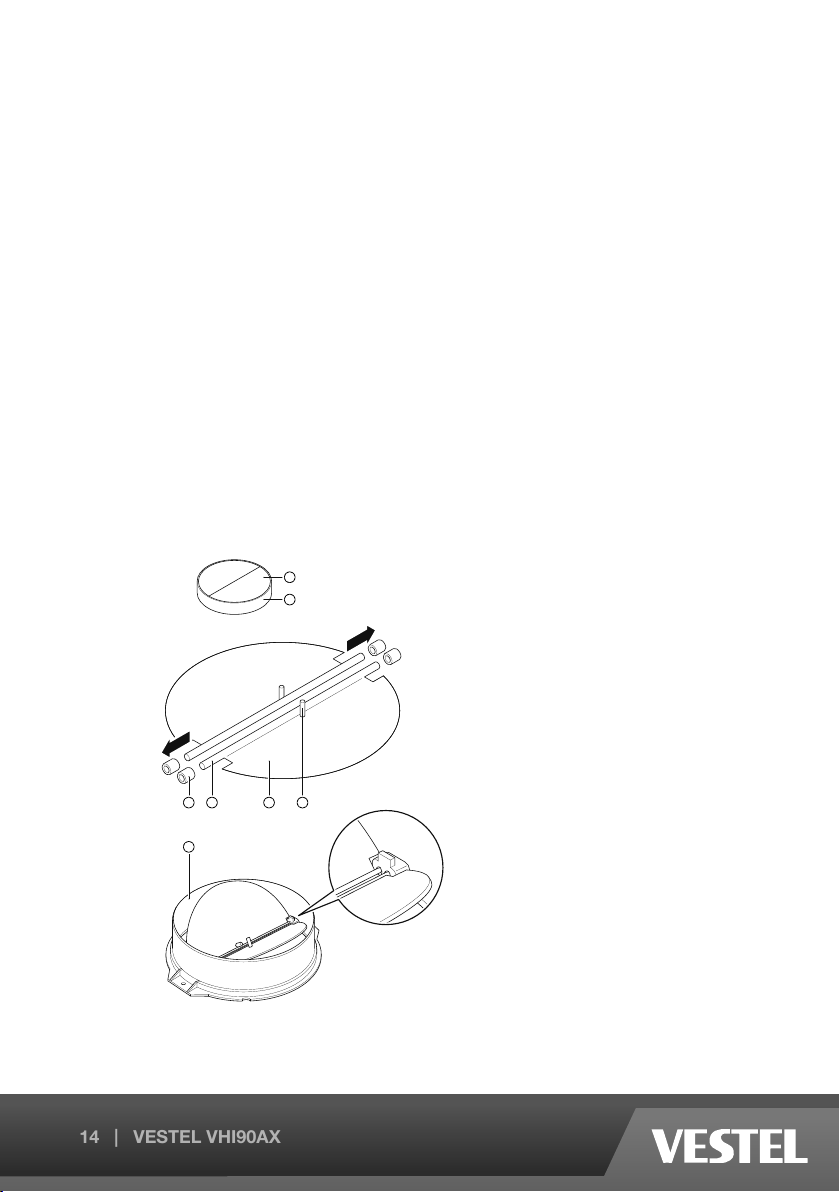

2. Anschließend befestigen Sie die beiden Klappenügel an der Rückschlagklappe
am Dunstabzug.
5 4 2 3
1
1
6

15 | VESTEL VHI90AX

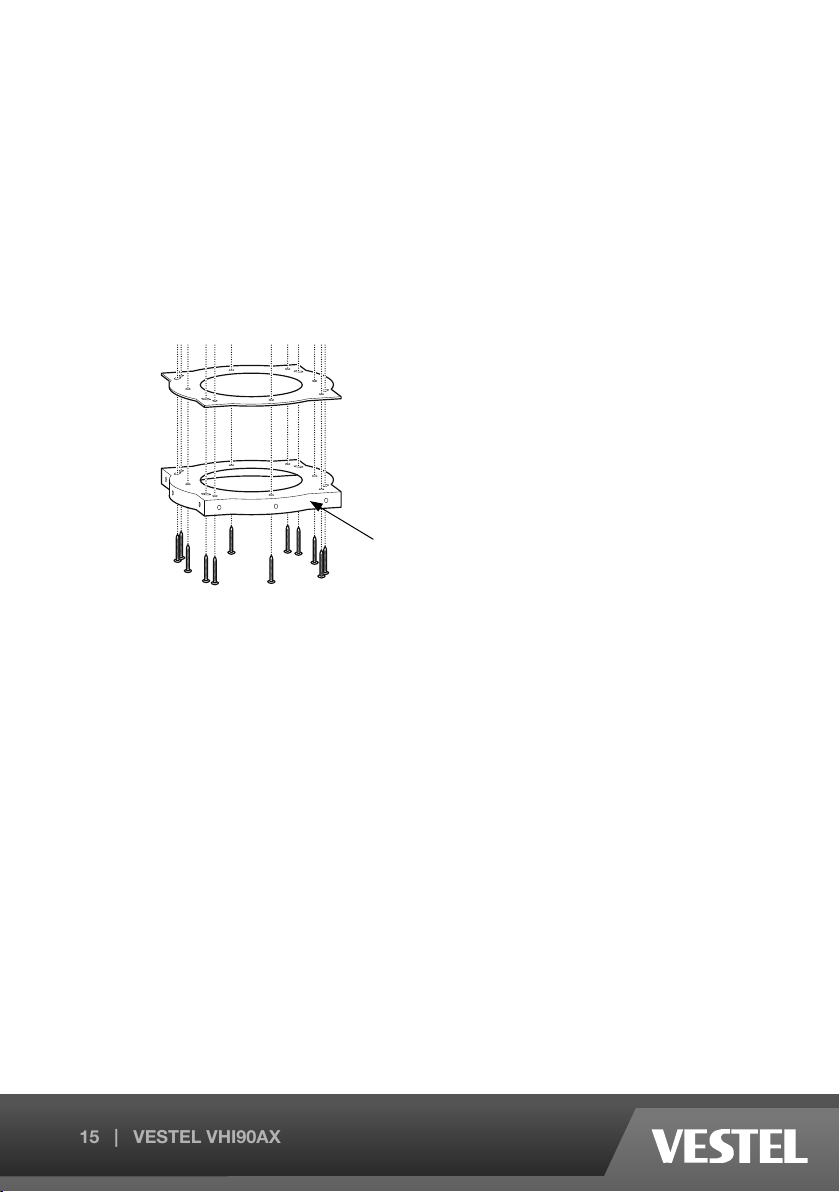

3. Halten Sie die AufhängungandieDecke.ZeichnenSiediePositionderzwölf
Bohrlöcheran.WARNUNG! Vergewissern Sie sich, dass die Decke mindestens
120 kg tragen kann und dass sie mindestens 30 mm stark ist.
4. Nehmen Sie die AufhängungwiedervonderDecke.BohrenSiediezwölfLöcher
mitdem8mmBohrer.
5. AnschließendzwölfDübelindieBohrlöchereinsetzen.
6. Montieren Sie die AufhängungmitzwölfM6 x 40 mm Schrauben an der Decke.
70-80 cm
Aufhängung
7. Nun müssen Sie abhängig von den Gegebenheiten vor Ort einen der folgenden
Schrittebefolgen:
• Wenn Sie die DunstabzugshaubemiteinemAktivkohlelternutzen:
HINWEIS! EinAktivkohlelterbeseitigtGerüche,wennkeinAnschlussder
DunstabzugshaubeaneinAbluftrohrmöglichist.Aktivkohleltersolltenweder
gereinigtnochgewaschenwerden.WechselnSiedieKohlelteralle3bis6
Monate aus.
i. Drücken Sie auf die Filterarretierung und nehmen Sie die Metalllter
heraus.

16 | VESTEL VHI90AX

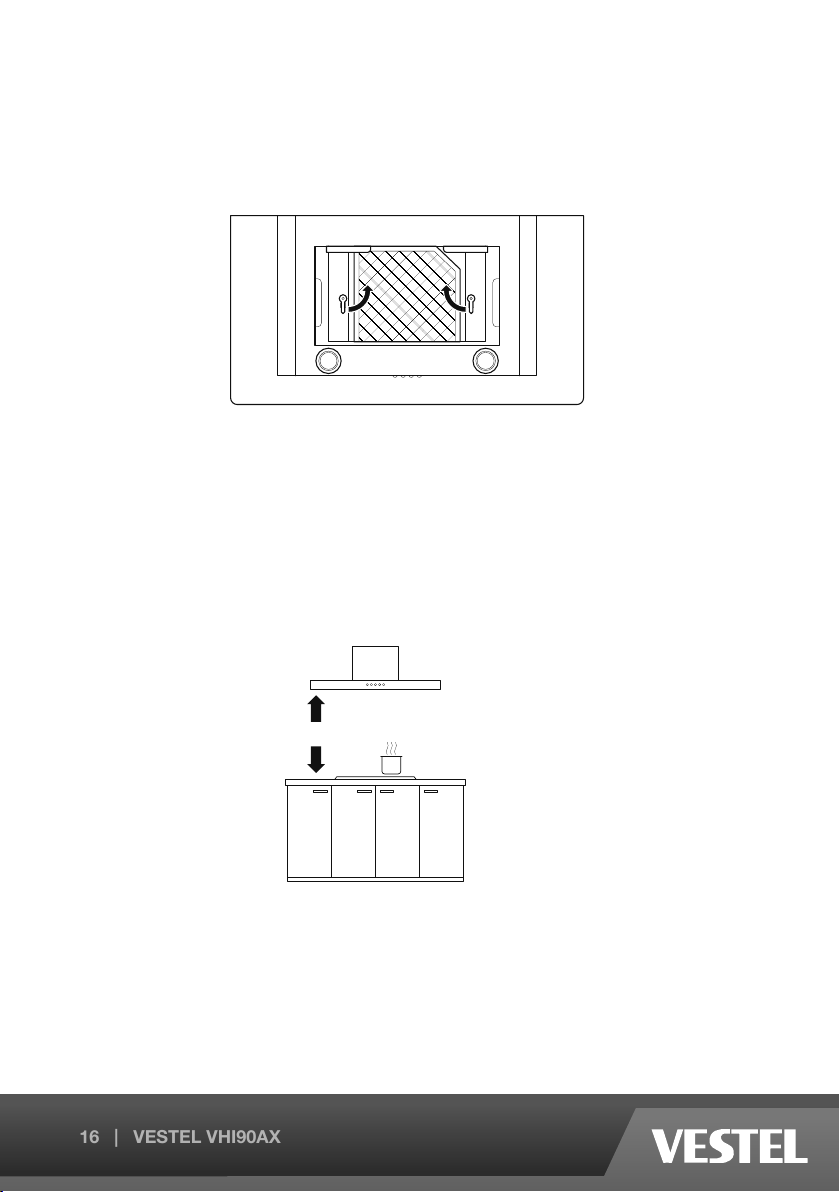

ii. Setzen Sie den Kohlelterein.FixierenSiedenKohlelter,indemSiedie
Hebel zur Seite drehen.
70-80 cm
iii. Setzen Sie nun die Metalllter wieder ein.
iv. BestimmenSiedieHöhederDunstabzugshaube.
HINWEIS! Der folgende Mindestabstand muss zwischen der
AuageächedesKochgerätsundderunterstenKanteder
Dunstabzugshaubeeingehaltenwerden:
• Gasherd: 70cm
• Elektroherd: 70cm
• Kohle-oderölbetriebenerKüchenherd: 80cm
70-80 cm
v. Befestigen Sie vier Metallwinkel mit acht 4 mm x 10 mm Schrauben und
Beilagscheiben an der Aufhängung.

17 | VESTEL VHI90AX

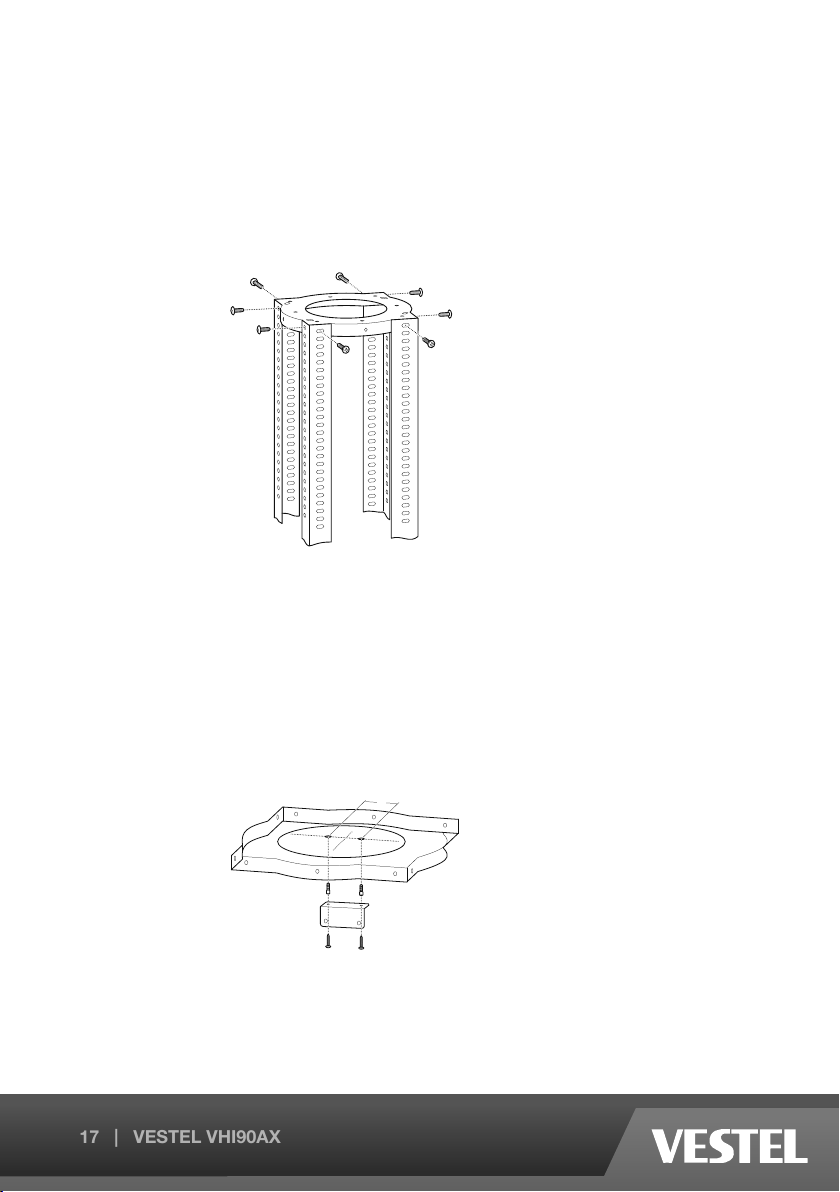

vi. Montieren Sie gegebenenfalls weitere vier Metallwinkel mit 16 weiteren
4 mm x 10 mm Schrauben und Beilagscheiben an den Metallwinkeln.
HINWEIS! Die beiden Metallwinkel sollten sich mindestens 100 mm
überlappen.
45
• Wenn Sie die Dunstabzugshaube mit einem Abluftverteilernutzen:
i. Halten Sie die Halterung 2 an die Decke. Zeichnen Sie die Position der
beidenBohrlöcheran.DiebeidenBohrlöchersolltensichmittiginnerhalb
der Aufhängungbenden.
ii. Nehmen Sie die Halterung 2 wieder herunter. Bohren Sie die beiden
Löchermitdem8mmBohrer.
iii. Anschließend zwei DübelindieBohrlöchereinsetzen.
iv. Montieren Sie die Halterung 2 mit zwei 4 mm × 30 mm Schrauben.
45
v. Nun befestigen Sie die Halterung 1 mit zwei 4 mm × 8 mm Schrauben
am Verteiler.

18 | VESTEL VHI90AX

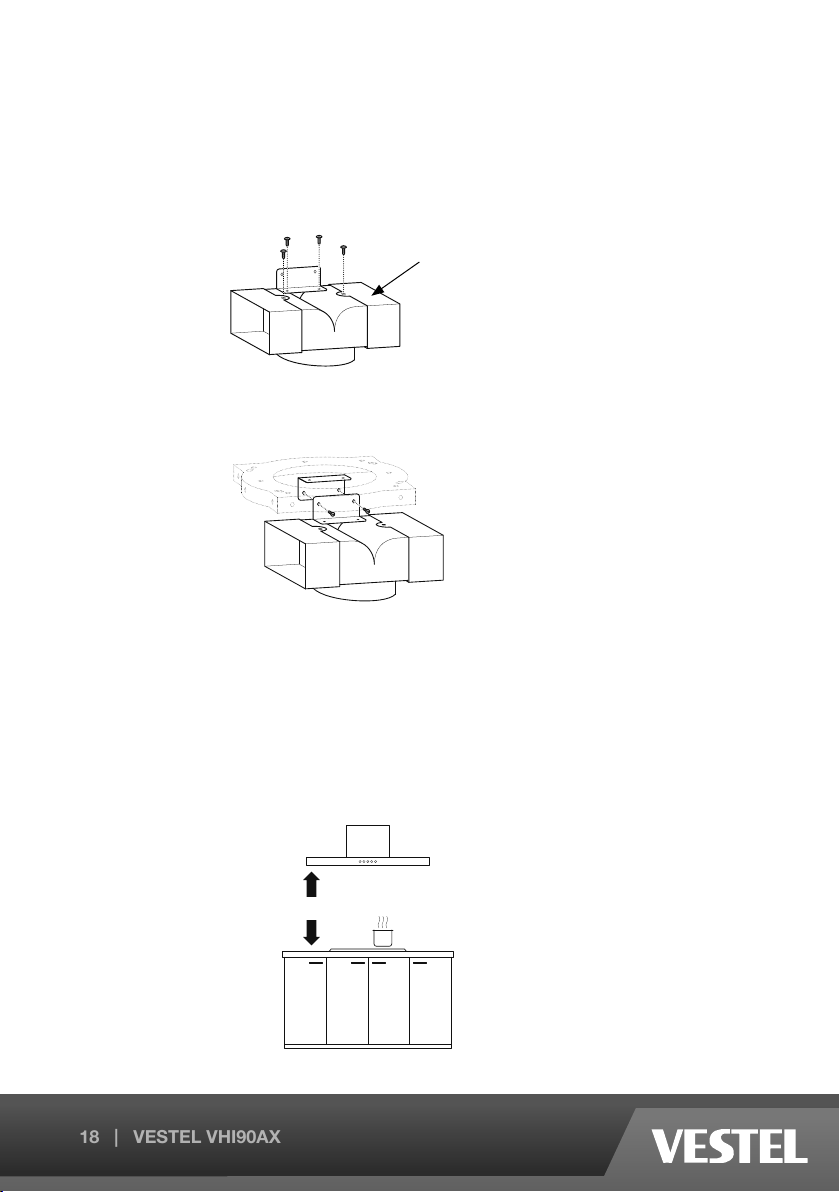

vi. Setzen Sie an beiden Seiten des Verteilers jeweils ein Justierrohr ein.
DenAbstandanpassen.FixierenSiejedesJustierrohrmiteiner
3 mm x 12 mm Schraube.
45
Angepasstes Justierrohr
vii. Nun befestigen Sie Halterung 1 mit zwei 4 mm × 8 mm Schrauben an
Halterung 2.
45
viii. BestimmenSiedieHöhederDunstabzugshaube.
HINWEIS! Der folgende Mindestabstand muss zwischen der
AuageächedesKochgerätsundderunterstenKanteder
Dunstabzugshaubeeingehaltenwerden:
• Gasherd: 70cm
• Elektroherd: 70cm
• Kohle-oderölbetriebenerKüchenherd: 80cm
70-80 cm

19 | VESTEL VHI90AX
ix. Befestigen Sie vier Metallwinkel mit acht 4 mm x 10 mm Schrauben und
Beilagscheiben an der Aufhängung.
x. Montieren Sie gegebenenfalls weitere vier Metallwinkel mit 16 weiteren
4 mm x 10 mm Schrauben und Beilagscheiben an den Metallwinkeln.
HINWEIS! Die beiden Metallwinkel sollten sich mindestens 100 mm
überlappen.
70-80 cm
xi. Das Erweiterungsrohr am Verteilerxieren.
• WenneineAbluftöffnungnachaußenvorhandenist:
i. Sägen oder Bohren Sie ein Loch mit einem Durchmesser von 170 mm in
die Decke.
ii. BestimmenSiedieHöhederDunstabzugshaube. HINWEIS! Der
folgendeMindestabstandmusszwischenderAuageächedes
Kochgeräts und der untersten Kante der Dunstabzugshaube eingehalten
werden:

20 | VESTEL VHI90AX

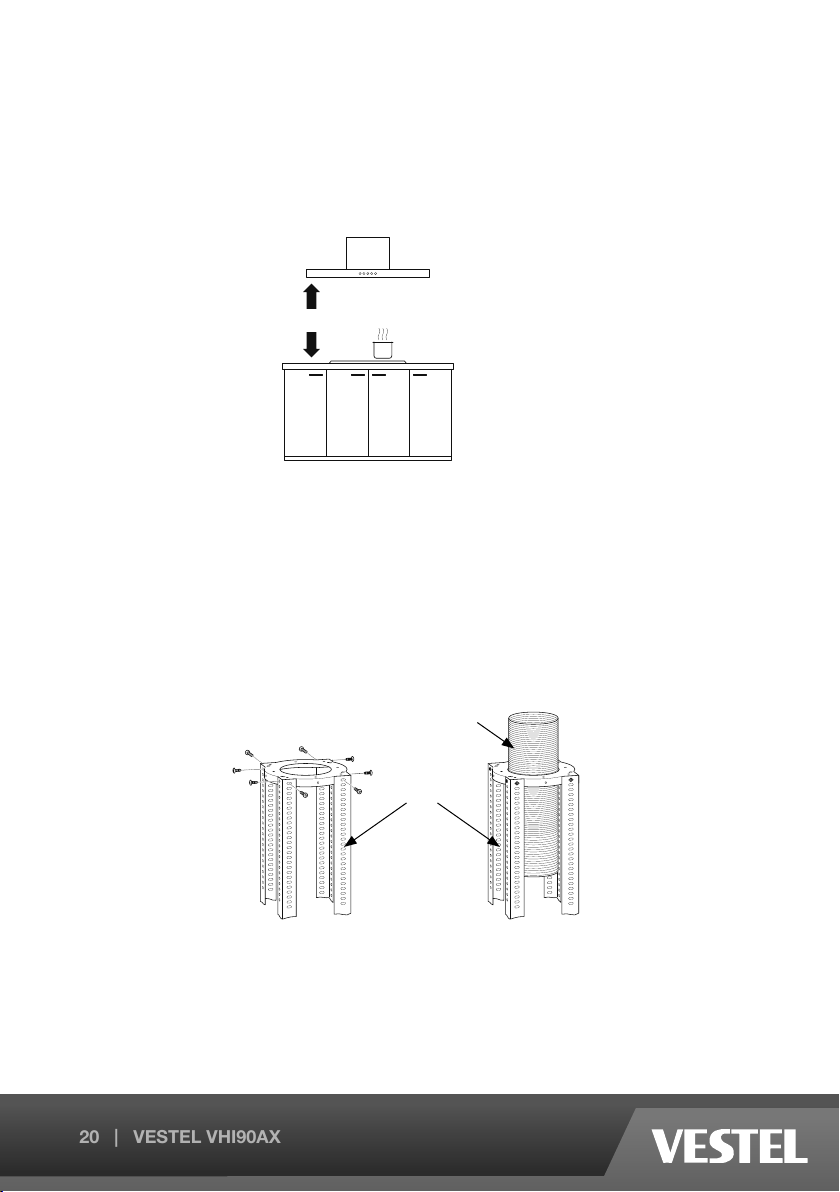

• Gasherd: 70cm
• Elektroherd: 70cm
• Kohle-oderölbetriebenerKüchenherd: 80cm
70-80 cm
iii. Befestigen Sie vier Metallwinkel mit acht 4 mm x 10 mm Schrauben und
Beilagscheiben an der Aufhängung.
iv. Montieren Sie gegebenenfalls weitere vier Metallwinkel mit 16 weiteren
4 mm x 10 mm Schrauben und Beilagscheiben an den Metallwinkeln.
HINWEIS! Die beiden Metallwinkel sollten sich mindestens 100 mm
überlappen.
v. Lassen Sie eine Seite des Erweiterungsrohres durch die 170 mm große
Öffnung ragen.
70-80 cm
70-80 cm
Rohr
Metallwinkel
8. Anschließend montieren Sie das innere Kaminelement mit vier 4 mm x 8 mm
Schrauben an der Aufhängung.
