VESTEL VHK60BX User manual

VHK60BX-VHK90BX-
VHT60CX
und VHT90CX
D Bedienungsanleitung 2
GB Operating instructions 40
FR Mode d’emploi 76
NL Gebruiksaanwijzing 113
November 2017 Version: 1.0

2 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
Inhalt
1. Einleitung 3
1.1 Bestimmungsgemäße Verwendung 4
1.2 In dieser Anleitung verwendete Sicherheitssymbole 4
2. Beschreibung der Dunstabzugshaube 5
2.1 Technische Daten 5
2.2 Energieverbrauchskennzeichnung 6
2.3 Energie sparen 8
3. Sicherheitshinweise 9
4. Installation 14
4.1 Auspacken und Prüfen des Inhalts 14
4.1.1 Lieferumfang von Modell VHK60BX/VHK90BX 14
4.1.2 Lieferumfang von Modell VHT60CX/VHT90CX 15
4.2 Montage Modell VHK60BX / VHK90BX 17
4.2.1 Wandmontage des Produkts 17
4.3 Montage Modell VHT60CX / VHT90CX 24
4.3.1 Wandmontage des Produkts 24
5. Verwendung der Dunstabzugshaube 29
6. Wartung und Reinigung 30
6.1 Reinigung der Filter aus Metallgewebe 31
6.2 AustauschdesAktivkohlelters 33
6.2.1 AktivkohleltervonModellVHK60BX/VHK90BXaustauschen33
6.2.2 AktivkohleltervonModellVHT60CX/VHT90CXaustauschen33
7. Fehlersuche 35
7.1 Problemndenundlösen 35
7.2 Leuchtmittel auswechseln 36
7.2.1 Austausch des Leuchtmittels 36
8. Demontage und Entsorgung 38
8.1 Demontage der Dunstabzugshaube 38
9. Garantie 39

3 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
1. Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts. Sie haben ein hochwertiges
Qualitätsprodukt erworben. Diese Bedienungsanleitung ist ein wichtiger Bestandteil dieses
Produkts. Sie enthält wichtige Informationen über Sicherheit, Gebrauch und Entsorgung für
den Installateur und den Benutzer des Produkts. Bitte machen Sie sich vor Verwendung des
Produkts mit allen Informationen vertraut. Verwenden Sie das Produkt nur wie beschrieben
und für die angegebenen Anwendungen. Falls Sie das Produkt an Dritte weitergeben, denken
Sie daran, auch alle Anleitungen und anderen relevanten Dokumente mitzugeben. Wenn Sie
Fragenhaben,weitereInformationenbenötigenoderweitereExemplaredieserEinbau-und
Bedienungsanleitungbestellenmöchten,kontaktierenSieunsbitteunter:
VESTEL Germany
Parkring 6 (Business Campus)
85748 Garching b. München
Deutschland
T [phone]
F +498955295-2000
E [email protected]
W www.vestel-germany.de

4 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
1.1 Bestimmungsgemäße Verwendung
Dieses Produkt ist als Haushaltsgerät zum Absaugen von Dämpfen und zum Entfernen von
Gerüchen aus Küche und Kochbereichen konzipiert. Dieses Produkt ist nur für den privaten,
nicht-gewerblichenGebrauchbestimmt.DiesesProduktdarfnurinHaushaltenoderin
vergleichbarenArbeits-undWohnbereichenverwendetwerden.DiesesProduktistnicht
für den Einsatz im Freien geeignet. Das Produkt muss gemäß den Anweisungen in diesem
Handbuch verwendet werden. Alle anderen als in dieser Gebrauchsanweisung beschriebenen
Verwendungszwecke gelten als nicht bestimmungsgemäße Verwendung.
Die Dunstabzugshaube wird in dieser Bedienungsanleitung auch als „das Gerät“ bezeichnet.
1.2 In dieser Anleitung verwendete Sicherheitssymbole
GEFAHR!
Dieses Symbol weist auf eine unmittelbare
Gefahrensituation hin, die, falls sie nicht
vermieden wird, zu schweren Verletzungen
oder sogar zum Tod führt.
WARNUNG!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie nicht
vermiedenwird,zuschwerenodertödlichen
Verletzungen führen kann.
VORSICHT!
Dieses Symbol weist auf eine potenziell
gefährliche Situation hin, die, falls sie
nicht vermieden wird, zu leichten bis
mittelschweren Verletzungen führen kann.
HINWEIS
Dieses Symbol weist auf eine Situation
hin, die, falls sie nicht vermieden wird, zu
Schäden am Gerät führen kann.

5 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
2. Beschreibung der Dunstabzugshaube
2.1 Technische Daten
Modellbezeichnung VHK60BX VHK90BX VHT60CX VHT90CX
Gerätebezeichnung VESTEL Dunstabzugshaube
Betriebsleistung 67,5 W 70 W 107,5 W 110 W
Stromverbrauch im
Standby-Modus
----
Stromverbrauch
im abgeschalteten
Zustand
0000
Spannung/Frequenz 220-240V~50Hz
Steckertyp Schuko
Geräuschpegel
beimaximaler
Geschwindigkeit im
Normalbetrieb (dB)
64 dB 65 dB 69 dB 69 dB
Energieefzienzklasse B B C C
Größe 60 cm 90 cm 60 cm 90 cm
Leistungsstufen 3 3 3 3
Betriebstemperatur
Dunstabzug
-10ºCbis+40ºC
Relative
Luftfeuchtigkeit
10%~95%RLF
Beleuchtung 2,5 W 2,5 W 2,5 W 2,5 W
ILCOSD-Code
Leuchtmittel
DBS-
2.5/65-H-120/33
DBS-
2.5/65-H-120/33
DBS-
2.5/65-H-120/33
DBS-
2.5/65-H-120/33
LED-Module Rechteckige
Lampe; mit
eingebautem
Vorschaltgerät
Rechteckige
Lampe; mit
eingebautem
Vorschaltgerät
Rechteckige
Lampe; mit
eingebautem
Vorschaltgerät
Rechteckige
Lampe; mit
eingebautem
Vorschaltgerät
Filtertyp 2x
Aluminiumlter
2x
Aktivkohlelter
3x
Aluminiumlter
2x
Aktivkohlelter
2x
Aluminiumlter
2x
Aktivkohlelter
3x
Aluminiumlter
2x
Aktivkohlelter

6 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
2.2 Energieverbrauchskennzeichnung
VHK60BX VHK90BX

7 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
VHT60CX VHT90CX

8 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
2.3 Energie sparen
AuchwenndieDunstabzugshaubeefzientarbeitet,könnenIhnendiefolgendenRatschläge
dabeihelfen,währenddesBetriebszusätzlichEnergieeinzusparen:
• Achten Sie darauf, dass beim Kochen in
der Küche für ausreichende Belüftung
gesorgt ist. Ist nur eine unzureichende
Luftströmungvorhanden,kanndasGerät
nichtefzientarbeitenundderLärmpegel
kannsicherhöhen.
• Verwenden Sie Ihr Kochgerät mit der
niedrigstmöglichenEnergieeinstellung.
Dadurch werden weniger
Kochdämpfe erzeugt, so, dass Sie die
Dunstabzugshaube mit einer geringeren
Leistungnutzenkönnenundsomitvon
einem geringeren Energieverbrauch
protieren.
• Überprüfen Sie vor dem Einschalten
des Geräts immer die an der
Dunstabzugshaube eingestellte
Leistungsstufe. Verwenden Sie die
DunstabzugshaubenachMöglichkeit
immer mit dem Schalter auf „I“.
Diese Einstellung ist in den meisten
Kochsituationen ausreichend.
• Vergessen Sie nicht, die
Dunstabzugshaube nach Gebrauch
abzuschalten.
• Reinigen Sie die Filter aus Metallgewebe
regelmäßig entsprechend den
Anweisungen. Wechseln Sie die
Aktivkohlelterregelmäßigentsprechend
den Anweisungen. Stark verschmutzte
Filter wirken sich negativ auf die Leistung
undEfzienzaus.
• Achten Sie darauf, dass der Abluftkanal
keine Knicke unter 90 Grad aufweist,
da dies den Wirkungsgrad der
Dunstabzugshaube beeinträchtigt.
• Schalten Sie den Dunstabzug bereits
vor dem Kochen ein, damit sich ein
ausreichend starker Luftstrom aufbauen
kann.
• Wenn die Dunstabzugshaube im
Umluftbetrieb(mitAktivkohlelter)genutzt
wird, lassen Sie den Dunstabzug laufen,
bis der Filter trocken ist.

9 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
3. Sicherheitshinweise
Bitte nehmen Sie sich etwas Zeit und lesen Sie die allgemeinen Sicherheitshinweise sorgfältig
durch. Befolgen Sie alle Anweisungen. Auf diese Weise vermeiden Sie das Risiko von
Bränden,Explosionen,StromschlägenoderanderenGefahren,dieSachschädenverursachen
und/oderzuschwerenodersogartödlichenVerletzungenführenkönnen.BittestellenSie
sicher, dass jede Person, die das Produkt verwendet, diese Warnungen und Anweisungen
gelesen hat und sie auch befolgt.
• Bitte lesen Sie alle Sicherheitshinweise und Anweisungen. Der Hersteller übernimmt keine
HaftungfürSach-undPersonenschäden,diedurchunsachgemäßeHandhabungoder
Missachtung der Sicherheitshinweise verursacht werden. In solchen Fällen erlischt die
Garantie.
• Bewahren Sie alle Sicherheitshinweise und Anweisungen zum Nachschlagen auf und geben
Sie diese an nachfolgende Benutzer des Geräts weiter.
• Dieses Gerät ist nur für den häuslichen Gebrauch in Innenräumen bestimmt. Verwenden Sie
es niemals im Freien.
• Halten Sie das Gerät von Feuchtigkeit fern.
• Verwenden Sie das Gerät nur innerhalb der angegebenen Leistungsgrenzen.
• Seien Sie stets achtsam und vorsichtig, bei allem was Sie tun. Verwenden Sie keine
elektrischen Geräte, wenn es Ihnen an Konzentration oder Aufmerksamkeit mangelt oder
SieunterdemEinussvonDrogen,AlkoholoderMedikamentenstehen.Aucheinkurzer
Moment der Unachtsamkeit kann bei der Verwendung elektrischer Geräte zu schweren
Unfällen und Verletzungen führen.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit
eingeschränktenkörperlichen,sensorischenodergeistigenFähigkeitenodermangelnder
Erfahrung und/oder Kenntnis bestimmt, es sei denn, diese werden von einer Person
beaufsichtigt, die für deren Sicherheit verantwortlich ist oder ihnen entsprechende
Anweisungen zur korrekten Verwendung des Produkts gibt. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

10 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial alleine.
Verpackungsmaterial ist für Kinder gefährlich, es besteht Erstickungsgefahr!
KinderunterschätzensolcheGefahrenhäug.HaltenSieKinderdaherimmervom
Verpackungsmaterial fern.
• Schützen Sie das Netzteil vor Verwendung durch Dritte (besonders Kinder). Bewahren
SiedasNetzteilaneinemtrockenen,erhöhtenoderverschlossenenOrtaußerhalbder
Reichweite von Kindern auf.
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• ÜberprüfenSiedasGerätunddasKabelvorderInstallationaufmöglicheBeschädigungen.
Sollten sichtbare Schäden, ein starker Geruch oder eine übermäßige Überhitzung von
Komponenten auftreten, trennen Sie das Gerät sofort vom Stromnetz und verwenden Sie es
nicht mehr.
• Schließen Sie das Gerät an eine geeignete, ordnungsgemäß installierte und leicht
zugängliche Netzsteckdose an. Achten Sie darauf, dass das Gerät jederzeit vom Stromnetz
getrennt werden kann.
• VergewissernSiesichvordemAnschließenandasStromnetz,dassdieörtliche
Netzspannung mit der am Gerät angegebenen Leistung übereinstimmt.
• Das Gerät muss an eine fest installierte und geerdete Netzsteckdose (Wechselstrom)
angeschlossen werden.
• Schützen Sie das Netzkabel vor Beschädigungen, Einklemmen oder Knicken und verlegen
Sie es so, dass niemand darüber stolpern kann. Achten Sie insbesondere darauf, dass
keine Schäden am Stecker und an der Stelle, an der das Kabel aus dem Gerät austritt,
auftretenkönnen.
• Ziehen Sie vor der Installation des Geräts alle Verbindungskabel ab.
• Das Gerät besitzt scharfe Kanten. Achten Sie darauf, insbesondere während der Installation
und der Reinigung des Geräts.
• Installieren Sie das Gerät nicht über einem Herd mit hochstehender Grillvorrichtung.
• Wenn das Gerät über einem Kochgerät installiert wird, sollte folgender Mindestabstand
zwischenderAuageächedesKochgerätsundderunterstenKanteder
Dunstabzugshaubeeingehaltenwerden:

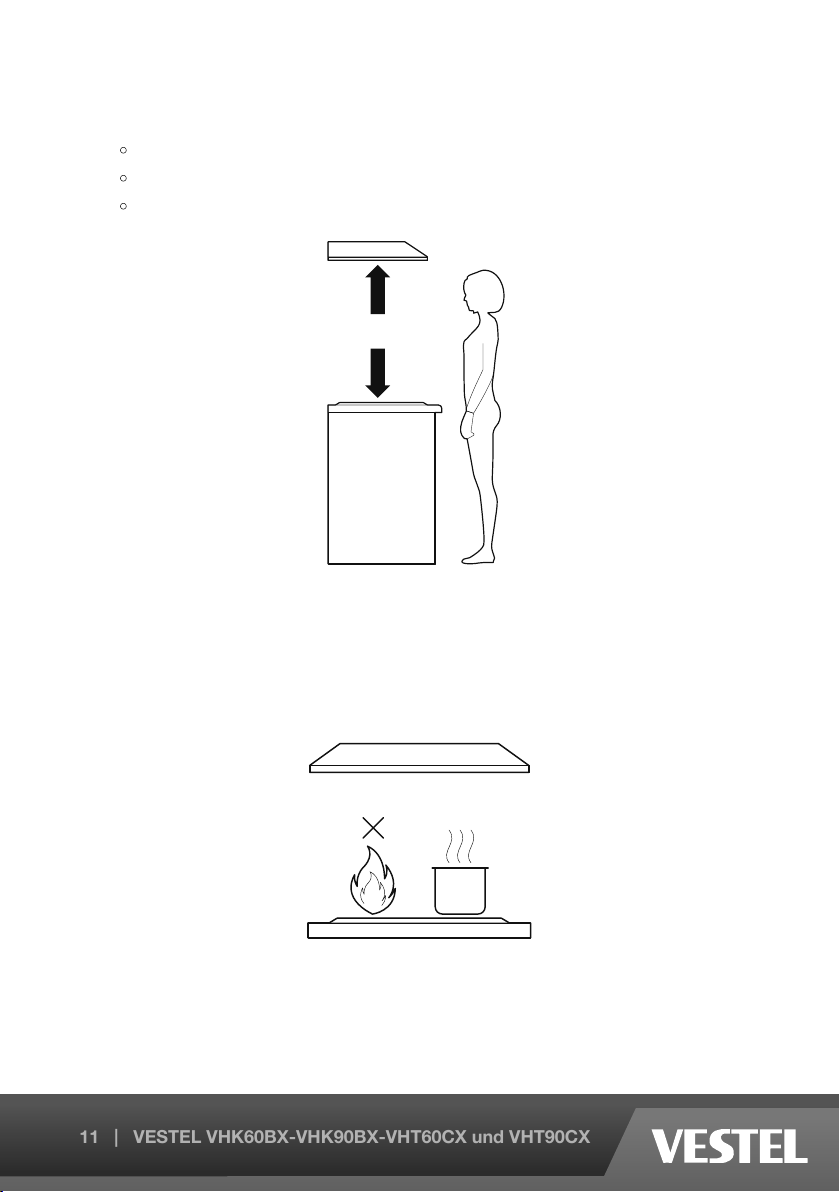

11 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
Gasherd: 70cm
Elektroherd: 70cm
Kohle-oderölbetriebenerKüchenherd: 80cm
70-80 cm
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr eines
Stromschlags.
• Lassen Sie keine offenen Flammen unter der Dunstabzugshaube brennen, um ein
Überhitzen zu vermeiden.
• LegenSiebeimKochenaufeinemGasherdimmerDeckelaufdieTöpfeundPfannen.
70-80 cm
• Verwenden Sie die Dunstabzugshaube niemals ohne Filter oder mit stark fettverschmutzten
Filtern.
• Achten Sie auf ausreichende Belüftung im Raum für die Dunstabzugshaube sowie für

12 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
andereGeräte,dieeineBelüftungbenötigen,wiebeispielsweiseGeräte,dieGasoder
andere Brennstoffe verbrennen.
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für Abgase von Geräten
verwendet wird, die Gas oder andere Brennstoffe verbrennen. Halten Sie sich an die
örtlichenVorschriftenfürdieAbleitungvonAbluft.
70-80 cm
• Lassen Sie Bratpfannen während des Gebrauchs niemals unbeaufsichtigt, da sich
überhitzteFetteoderÖleentzündenkönnen.
• DasGerätundseineoffenzugänglichenTeilekönnenwährenddesBetriebsheißwerden.
GebenSieAchtundvermeidenSiedenKontaktmitheißenOberächen.
• NichtunterderDunstabzugshaubeambieren.
• Achten Sie darauf, dass der Abluftkanal keine Knicke unter 90 Grad aufweist, da dies den
Wirkungsgrad der Dunstabzugshaube beeinträchtigt.
• Wenn die Dunstabzugshaube gleichzeitig mit weiteren Geräten betrieben wird, die mit einer
anderenEnergiealsStromversorgtwerden,darfderUnterdruckimRaum4Pa(4x10-5
bar) nicht überschreiten.
• Das Gerät sollte nach jedem Gebrauch vom Stromnetz getrennt werden, um eine
Gefährdung von Mensch und Haustieren auszuschließen.
• Ziehen Sie stets am Stecker, nicht am Kabel. Berühren Sie einen Netzstecker niemals mit
nassen Händen.
• Trennen Sie das Gerät vor dem Reinigen oder vor dem Auswechseln einer Lampe immer
vom Stromnetz.
• VerwendenSiekeineReinigungstücheroderChemikalien,dadiesedieOberächedes

13 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
Gerätesbeschädigenkönnten.WischenSiedasGehäusemiteinemfeuchtenTuchab.
Elektrische/Elektronische Bauteile sollten nicht gereinigt werden.
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Stellen Sie die
Verwendung des Geräts bei sichtbaren Beschädigungen, starkem Geruch oder
übermäßiger Überhitzung von Geräteteilen unverzüglich ein.
• Reinigen Sie das Gerät entsprechend den Anweisungen. Andernfalls besteht Brandgefahr.
• VersuchenSiekeinesfallsdasGerätzuöffnen,zumodizierenoderzureparieren.Lassen
Sie das Gerät nicht fallen, durchstoßen oder zerbrechen Sie es nicht und setzen Sie es
keinem hohen Druck aus.
• Trennen Sie alle Stromkreise vom Gerät, bevor Sie auf Anschlussklemmen zugreifen.
• UmbautendesGerätsundtechnischeModikationensindnichtgestattet.
• IstdasStromkabelbeschädigt,mussesvoneinemqualiziertenElektrikerrepariertwerden.
AlleörtlichenVorschriftenmüssenbeachtetwerden.

14 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
4. Installation
GEFAHR!
• DasGerätdarfnurvoneinemqualiziertenElektrikerinstalliertwerden.
• Überprüfen Sie das Gerät vor der Installation auf Beschädigungen. Bei Transportschäden
wenden Sie sich bitte umgehend an das Transportunternehmen. Das Gerät wurde vor der
Auslieferung auf Funktionstüchtigkeit überprüft.
• Verwenden Sie ausschließlich die Originalschrauben. Andernfalls besteht die Gefahr eines
Stromschlags.
4.1 Auspacken und Prüfen des Inhalts
4.1.1 Lieferumfang von Modell VHK60BX/VHK90BX
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
Beschreibung Abbildung Anzahl
Dunstabzugshaube 1
Kamin-Set(Innen-
und Außenelement)
2
Erweiterungsrohr 1
Haken 1
Lasche I 1
Lasche II 1

15 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
Schraube
(4mmx40mm)
7
Mauerdübel (8 mm) 9
Schraube
(4mmx8mm)
8
Schraube
(4mmx30mm)
2
Schraube
(3mmx12mm)
4
Klappenügelder
Rückschlagklappe
2
Kabelbinder 1
Kohlelter 2
Abluftverteiler 1
Halterung für
Verteiler
1
4.1.2 Lieferumfang von Modell VHT60CX/VHT90CX
Prüfen Sie, ob die Verpackung die folgenden Bestandteile enthält:
Beschreibung Abbildung Anzahl
Dunstabzugshaube 1

16 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
Kaminelemente 2
Erweiterungsrohr 1
Lasche 1
Schraube
(4mmx40mm)
2
Dübel 6
Schraube
(4mmx8mm)
12
Schraube
(4mmx30mm)
4
Klappenügelder
Rückschlagklappe
2
Abluftverteiler 1
Abluftstutzen 1
Kohlelter 2
Kabelbinder 1

17 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
4.2 Montage Modell VHK60BX / VHK90BX
4.2.1 Wandmontage des Produkts
Benötigtes Werkzeug:
• Bleistift
• Bohrer (8 mm)
• Kreuzschlitzschraubendreher
• Selbstaufrollendes Maßband aus Metall
• Wasserwaage
Montage des Produkts an der Wand:
1. Vergewissern Sie sich, dass das Stromkabel von der Steckdose getrennt ist.
2. Befestigen Sie die beiden Klappenügel an der Rückschlagklappe.
5 4 2 3
1
1
6

18 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
3. BestimmenSiediePositionderdreiBohrlöcherinderWandzurMontageder
Wandhalterung.
HINWEIS! DerfolgendeMindestabstandmusszwischenderAuageächedes
KochgerätsundderunterstenKantederDunstabzugshaubeeingehaltenwerden:
• Gasherd: 70cm
• Elektroherd: 70cm
• Kohle-oderölbetriebenerKüchenherd: 80cm
4. BohrenSiediedreiLöchermitdem8mmBohrerindieWand.
5. Anschließend die drei Dübel einsetzen.
6. Den Haken mit drei 4 mm x 40 mm Schrauben befestigen.
7. Die Dunstabzugshaube auf den Haken setzen. Anschließend montieren Sie die
Dunstabzugshaube mit zwei 4 mm x 30 mm Schrauben. Die Schrauben festziehen.

19 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
8. Den Kaminmontieren:
• Setzen Sie das innere Kaminelement in das äußere Kaminelement ein.
• Schieben Sie das innere Kaminelement nach oben.
• Anschließend befestigen Sie Lasche I mit zwei 4 mm x 8 mm Schrauben am
äußeren Kaminelement.
Inneres
Kaminelement
Äußeres
Kaminelement
Lasche I
Schraube
4mmx8mm
9. Setzen Sie den fertigen Kamin auf die Dunstabzugshaube.
10. Nun bestimmen Sie die Positionen von Lasche I und Lasche II.
11. Den Kamin wieder von der Dunstabzugshaube abnehmen.
12. BohrenSiemitdem8mmBohrerdievierLöcherzurBefestigungvonLasche I und
Lasche II in die Wand.
13. Anschließend die vier Dübel einsetzen.
14. Nun müssen Sie abhängig von den Gegebenheiten vor Ort einen der folgenden Schritte
befolgen:
• Wenn Sie die DunstabzugshaubemiteinemAktivkohlelternutzen:
i. Befestigen Sie Lasche II mit zwei 4 mm x 40 mm Schrauben an der Wand.

20 | VESTEL VHK60BX-VHK90BX-VHT60CX und VHT90CX
ii. Setzen Sie den Kamin auf die Dunstabzugshaube.
iii. Befestigen Sie Lasche I mit zwei 4 mm x 40 mm Schrauben an der Wand.
iv. Schieben Sie den Kamin nach oben. Anschließend montieren Sie das innere
Kaminelement mit zwei 4 mm x 8 mm Schrauben an Lasche II.
v. NunxierenSiedasäußere Kaminelement mit zwei 4 mm x 8 mm
Schrauben an der Dunstabzugshaube.
• Wenn Sie die Dunstabzugshaube mit einem Abluftverteilernutzen:
i. Befestigen Sie Verteilerhalterung mit vier 3 mm x 12 mm Schrauben am
Abluftverteiler.
