Phoenix Inverter
12 | 180 12 | 350
24 | 180 24 | 350
48 | 180 48 | 350

Copyrights 2008 Victron Energy B.V.
All Rights Reserved
This publication or parts thereof, may not be reproduced in any form, by any method,
for any purpose.
For conditions of use and permission to use this manual for publication in other than
the English language, contact Victron Energy B.V.
VICTRON ENERGY B.V. MAKES NO WARRANTY, EITHER EXPESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, REGARDING
THESE VICTRON ENERGY PRODUCTS AND MAKES SUCH VICTRON ENERGY
PRODUCTS AVAILABLE SOLELY ON AN “AS IS” BASIS.
IN NO EVENT SHALL VICTRON ENERGY B.V. BE LIABLE TO ANYONE FOR
SPECIAL, COLLATERAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IN
CONNECTION WITH OR ARISING OUT OF PURCHASE OR USE OF THESE
VICTRON ENERGY PRODUCTS. THE SOLE AND EXCLUSIVE LIABILITY TO
VICTRON ENERGY B.V., REGARDLESS OF THE FORM OF ACTION, SHALL NOT
EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS
DESCRIBED HERE IN.
Victron Energy B.V. reserves the right to revise and improve its products as it sees fit.
This publication describes the state of this product at the time of its publication and
may not reflect the product at all times in the future.

1
EN NL FR DE ES Appendix
Introduction
Victron Energy has established an international reputation as a leading designer and
manufacturer of energy systems. Our R&D department is the driving force behind this
reputation. It is continually seeking new ways of incorporating the latest technology in
our products. Each step forward results in value-added technical and economical
features.
Our proven philosophy has resulted in a full range of state-of-the-art equipment for the
supply of electrical power. All our equipment meets the most stringent requirements.
Victron Energy energy systems provide you with high quality AC supplies at places
where there are no permanent sources of mains power.
An automatic stand-alone power system can be created with a configuration
comprising of a Victron Energy inverter, battery charger and last but not least,
batteries with sufficient capacity.
Our equipment is suitable for countless situations in the field, on ships or other places
where a mobile 230 or 115 Volt
AC
power supply is indispensable.
Victron Energy has the ideal power source for all kinds of electrical appliances used
for household, technical and industrial purposes, including instruments susceptible to
interference. All of these applications require a high quality power supply in order to
function properly.
Victron Energy Phoenix sine wave inverter
This manual contains instructions for installing the Ph 12/180, Ph 24/180, Ph48/180,
Ph 12/350, Ph 24/350 and Ph 48/350 sine wave inverters. It describes the
functionality and operation of the Phoenix inverter, including its protective devices and
other technical features.
Note: where the abbreviation ‘Ph’ is used please read ‘Phoenix’ instead.

2
1. Installation

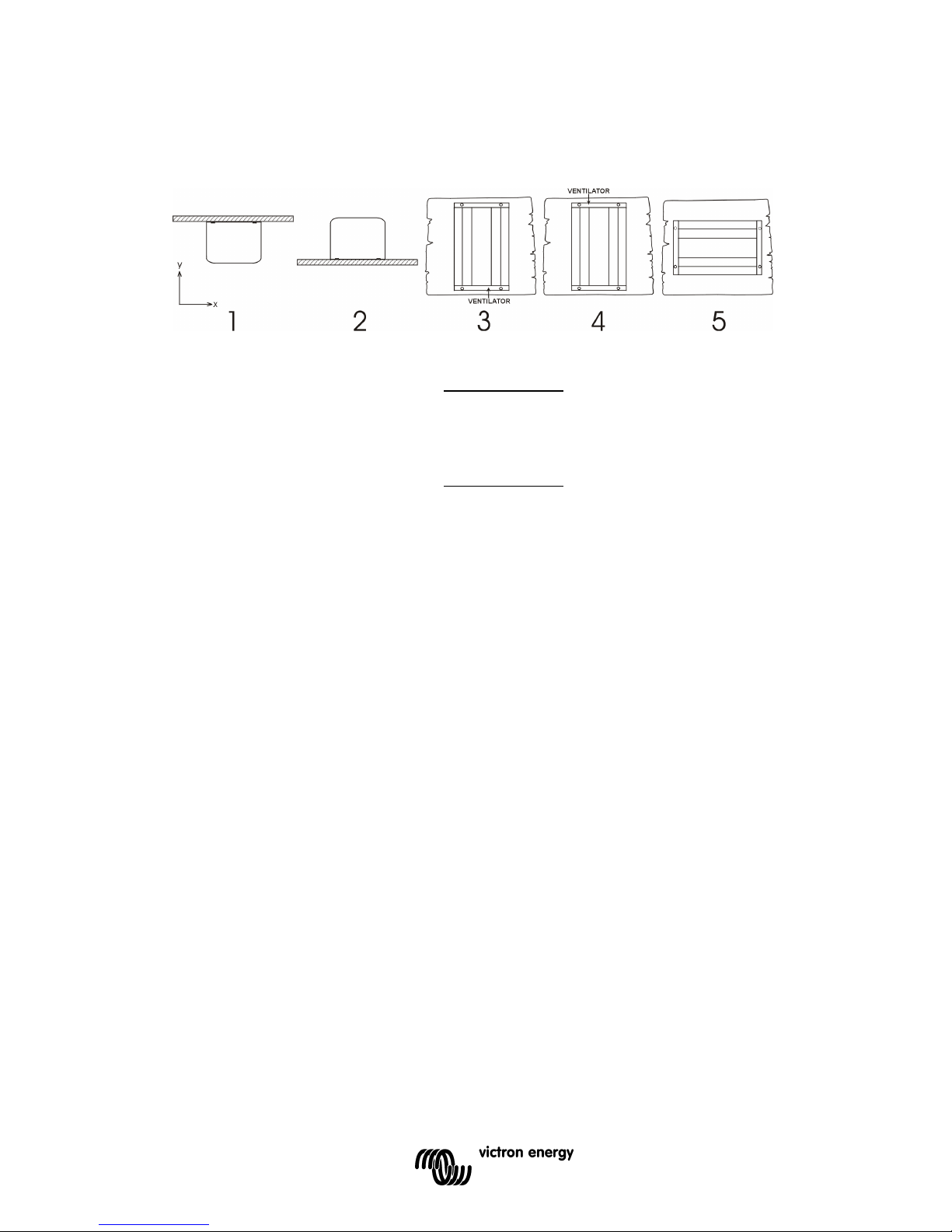

1.1 Location of the inverter
1 Ceiling mounting (inverted). Not recommended
2. Base mounting.
OK
3 Vertical wall mounting, fan at
bottom.
OK
(beware of small objects falling through
the ventilation openings on top).
4 Vertical wall mounting, fan on
top. Not recommended
5 Horizontal wall mounting.
OK
For best operating results, the inverter should be placed on a flat surface. To ensure a
trouble free operation of the inverter, it must be used in locations that meet the
following requirements:
a) Avoid any contact with water. Do not expose the inverter to rain or moisture.
b) Do not place the unit in direct sunlight. Ambient air temperature should be
between -20 °C and 40 °C (humidity < 95% non condensing). Note that in
extreme situations the inverter’s case temperature can exceed 70 °C.
c) Do not obstruct the airflow around the inverter. Leave at least 10
centimetres clearance around the inverter. When the inverter is running too
hot, it will shut down. When the inverter has reached a safe temperature
level the unit will automatically restart again.
1.2 Battery requirements
For correct operation, the battery voltage should be between 0.88xVnom and
1.25xVnom where Vnom is 12V or 24V depending on the model, and must be able to
supply sufficient current to your inverter. The following table displays the
recommended battery capacity per inverter type :
Inverter type : Iin at Pnom : Recommended battery
capacity:
Ph 12/180 15 Adc
≥
60Ah
Ph 24/180 7,5 Adc
≥
30Ah
Ph 12/350 30 Adc
≥
100Ah
Ph 24/350 15 Adc
≥
60Ah

3
EN NL FR DE ES Appendix
The inverter shuts down when the battery voltage is below 0.88xVnom or above
1.3xVnom.
Shut down and restart voltages: see technical data.
1.3 Connection to the battery
The inverters are equipped with two wires with a length of 1.5 meters. If it is
unavoidable to extend these wires, use a wire gauge of at least 1.5 times larger than
the ones supplied with the inverter. Maximum recommended battery wire length is
approx. 3 meters.
1.3.1 General precautions when working with batteries
1. Working in vicinity of a lead acid battery is dangerous. Batteries can
generate explosive gases during operation. Never smoke or allow a spark
or flame in the vicinity of a battery. Provide sufficient ventilation around the
battery.
2. Wear eye and clothing protection. Avoid touching eyes while working near
batteries. Wash your hands when done.
3. If battery acid contacts skin or clothing, wash immediately with soap and
water. If acid enters eye, immediately flood eye with running cold water for
at least 15 minutes and get medical attention immediately.
4. Be careful when using metal tools in vicinity of batteries. Dropping a metal
tool onto a battery might cause a short-circuit battery and, possibly an
explosion.
5. Remove personal metal items such as rings, bracelets, necklaces, and
watches when working with a battery. A battery can produce a short-circuit
current high enough to melt a ring or the like to metal, causing severe
burns.
CAUTION
The red wire must be connected to the positive
(+) terminal and the black wire to the negative (-)
terminal of the battery.
Reverse polarity connection of the battery wires can
damage the inverter!
Damage caused by reversed polarity is not covered
by the warranty. Make sure the power switch is in the
OFF ‘0’ position before connecting the battery.
1.4 Connecting the load
Before you connect your appliance(s) to the inverter, always check it’s maximum
power consumption. Do not connect appliances to the inverter needing more than the
nominal power rating of the inverter continuously. Some appliances like motors or
pumps, draw large inrush currents in a start-up situation. In such circumstances, it is
possible that the start-up current exceeds the over current trip level of the inverter. In
this case the output voltage will quickly decrease to limit the output current of the
inverter. If the over current trip level is continuously exceeded, the inverter will shut
down and restart within 18 seconds. In this case it is advisable to disconnect the
appliance from the inverter, since it requires too much power to be driven by this

4
inverter. Note that at higher ambient temperature levels, the overload capacity of the
inverter is reduced.
1.5 Turning the inverter on
When all the above requirements are checked and satisfied and all connections are
made, it’s time to turn on your Phoenix inverter by pushing the power switch to the '
On ' position.
WARNING
IF THE INVERTER SWITCHES TO AN ‘ERROR
MODE’ (SEE CHAPTER 2.1) DUE TO AN
OVERLOAD OR SHORT CIRCUIT, THE INVERTER
WILL AUTOMATICALLY RESTART AFTER ABOUT
18 SECONDS.
In case of an over-temperature error, the inverter will
automatically restart after it has reached an
acceptable temperature
NEVER TOUCH THE AC CONNECTIONS WHEN
THE INVERTER IS STILL RUNNING IN AN ERROR
MODE!
WARNING
The builT in large electrolytic capacitors can hold
significant DC voltage when the batteries are
disconnected.
To avoid sparks or short inverter operation, it is
advisable to switch on the inverter for 10 seconds
after battery disconnection, before you transport the
inverter.
WARNING
WHEN CONNECTING MORE THAN ONE
APPLIANCE TO THE INVERTER, IN
COMBINATION WITH A COMPUTER, NOTE
THAT IF ONE OF THE APPLIANCES DRAWS A
HIGH START CURRENT, IT CAN CAUSE YOUR
COMPUTER TO REBOOT DUE TO A SUDDEN
VOLTAGE DROP.
CAUTION
Never connect the inverter’s output to the AC
distribution grid, SUCH AS your household AC
wall outlet. IT WILL DAMAGE THE INVERTER.

5
EN NL FR DE ES Appendix
2. Troubleshooting
2.1 The flash sequence table
Your Phoenix inverter is equipped with a self-diagnosis system, to inform you about
the cause of inverter shut down.
In the table below you can find out what kind of flashing sequence belongs to which
error.
2.2 Troubleshooting guidelines
PROBLEM : Inverter is not working (LED OFF)
Possible cause : Remedy :
Power switch in OFF position. Push the power switch to the ON
position.
Poor contact between the inverter’s
battery wires and the battery terminals.
Clean battery terminals or inverter wire
contacts. Tighten battery terminal
screws.
Blown inverter fuse. The inverter has to be returned for
service.
Very poor battery condition. Replace battery.
PROBLEM : ‘Battery voltage too low or too high’ error keeps on appearing
Possible cause :
Remedy :
Poor battery condition. Replace battery or charge it first.
Poor connection or inadequate wiring
between battery and inverter,
resulting in too much voltage drop.
When extending the battery wires of the
inverter make sure you use the correct
wire gauge (≥1.5 times larger than the
fixed battery wires). It’s not advisable to
extend the battery wires to more than 3
meters.
General failure in your electrical
system (in case of no direct battery
connection).
Check your electrical system or consult
an electrical engineer to check it for
you.
LED
Status
Solid green


















OK
Red, blinking fast
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
Over voltage
Red, blinking slow












Under voltage
Red, intermittent blinking
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
Over temperature
Solid red


















Overload

6
PROBLEM
: ‘Overloaded or shorted output’ error keeps on appearing
Possible cause :
Remedy :
Inverter is overloaded. Make sure that the total power rating of
the connected equipment is lower than
the nominal inverter power rating.
Connected equipment features a bad
power factor Reduce the required power consumption of the load. Please note
that, for example, a computer load
features a bad power factor, which
causes a reduction of the maximum
output power of the inverter by approx.
20%.
Connected equipment causes a short
circuit at the inverter’s output. Make sure that the connected equipment is not broken or
malfunctioning. Check if the AC power
cord between the inverter and the
connected equipment is OK. Any
physical damage on the power cord can
produce a short circuit. Be careful!.
PROBLEM : ‘Inverter temperature too high. Cooling down’ error keeps on
appearing
Possible cause :
Remedy :
Airflow around the inverter is
obstructed. Make sure there is at least 10 centimetres of clearance around the
inverter. Remove any items placed on
or over the inverter. Keep the inverter
away from direct sunlight or heat
producing equipment.
Too high ambient temperature. Move the inverter to a cooler place or
provide additional cooling by an
external fan.
Note: Don’t turn-off the inverter when it’s operating in an ‘Inverter temperature too
high. Cooling down’ error. The inverter needs this error time to cool down.
If none of the above remedies helps to solve the problem you encounter, contact your
local Victron Energy distributor for further help and/or possible repair of your inverter.
Do not open the inverter yourself, there are dangerous high voltages present inside.
Opening the inverter will directly void your 12 months warranty period.

7
EN NL FR DE ES Appendix
3. Technical data
3. Description of the Digital Multi Control panel
Phoenix Inverter
12 Volt
24 Volt
48 Volt
12/180
24/180
48/180
12/350
24/350
48/350
Cont. AC power at 25 °C (VA) (3) 180 350
Cont. power at 25 °C / 40 °C (W) 175 / 150 300 / 250
Peak power (W) 350 700
Output AC voltage / frequency 110VAC +/- 5% or 230VAC +/- 3%
50Hz or 60Hz +/- 0,1%
Input voltage range (V DC) 10,5 - 15,0 / 21,0 - 30,0 / 42,0 - 60,0
Low battery alarm (V DC) 11,0 / 22 / 44
Low battery shut down (V DC) 10,5 / 21 / 42
Low battery auto recovery (V DC) 12,5 / 25 / 50
Max. efficiency 12 / 24 / 48 V (%) 87 / 88 / 89 89 / 89/ 90
Zero-load power 12 / 24 / 48 V (W) 2,6 / 3,8 / 4,0 3,1 / 5,0 / 6,0
Zero-load power in Power Saving mode
n. a. n. a.
Protection (2) a - e
Operating temperature range -20 to +50°C (fan assisted cooling)
Humidity (non condensing) max 95%
ENCLOSURE
Material & Colour aluminium (blue Ral 5012)
Battery-connection 1) 1)
Standard AC outlets IEC-320 (IEC-320 plug included), Schuko,
or Nema 5-15R
Other outlets (at request) United Kingdom, Australia/New Zealand
Protection category IP 20
Weight (kg / lbs) 2,7 / 5,4 3,5 / 7,7
Dimensions (hxwxd in mm)
(hxwxd in inches) 72x132x200 2.8x5.2x7.9 72x155x237 2.8x6.1x9.3
ACCESSORIES
Remote control panel n. a. n. a.
Remote on-off switch Two pole connector
Automatic transfer switch Filax
STANDARDS
Safety EN 60335-1
Emission / Immunity EN55014-1 / EN 55014-2
1. Battery cables of 1.5 meter (12/180 with cigarette plug)
2. Protection
a. Output short circuit
b. Overload
c. Battery voltage too high
d. Battery voltage too low
e. Temperature too high
3. Non linear load, crest factor 3:1

1
EN NL FR DE ES Appendix
Inleiding
Victron Energy heeft op het gebied van het ontwikkelen en produceren van
elektrische energievoorzieningsystemen internationale bekendheid verworven.
Victron Energy heeft deze wereldfaam met name te danken aan de voortdurende
inspanningen van de ontwikkelingsafdeling. Deze afdeling houdt zich bezig met
onderzoek naar en realisatie van mogelijkheden om nieuwe technologieën die zinvolle
technische en economische bijdragen leveren, in de producten van Victron Energy te
implementeren.
Deze beproefde filosofie heeft geleid tot de ontwikkeling van een complete serie
energieverzorgende apparatuur waarin de laatste technische ontwikkelingen zijn
verwerkt. De apparatuur van Victron Energy voldoet aan de strengste eisen.
Victron Energy levert kwalitatief hoogwaardige wisselstroomvoor-zieningen voor
gebruik op plaatsen waar geen permanente aansluiting op het elektriciteitsnet (230 of
115 Vac) voorhanden is.
Met behulp van de apparatuur van Victron Energy kan een automatisch ‘stand alone’
energievoorzieningsysteem worden gecreëerd. Maak voor de configuratie naast
krachtige accu’s gebruik van een omvormer en een acculader.
De apparatuur van Victron Energy is geschikt voor alle soorten elektrische apparaten
voor huishoudelijk, technisch, en industrieel gebruik, inclusief storingsgevoelige
instrumenten. De Victron Energy systemen zijn hoogwaardige energiebronnen die
borg staan voor een storingsvrije werking.
Victron Energy Phoenix omvormer
Deze gebruiksaanwijzing beschrijft de installatie, de werking en de praktische
toepassing van de Ph 12/180, Ph 24/180, Ph 48/350, Ph 12/350, Ph 24/350 en de
Ph 48/350 sinusomvormers. Bovendien wordt in deze gebruiksaanwijzing ingegaan
op de beveiligingsvoorzieningen en de technische specificaties van de Phoenix
omvormer.
N.B. : in deze gebruiksaanwijzing wordt in sommige gevallen gebruik gemaakt van de
afkorting ‘Ph’ in plaats van Phoenix .

2
1. Installatie
1.1 Plaatsing van de omvormer
1 Plafond montage Niet aanbevolen
2 Vloer montage
OK
3 Verticale muur montage,
ventilator onder
OK
(pas op kleine objecten die door de
ventilatie openingen aan de bovenkant
kunnen vallen)
4 Verticale muur montage,
ventilator boven Niet aanbevolen
5 Horizontale muur montage
OK
Om een probleemloze werking van de omvormer te kunnen garanderen, moet de
locatie waarin deze wordt geïnstalleerd aan de volgende eisen voldoen:
a) Vermijdt elk contact met water. Stel de omvormer niet bloot aan regen of
mist.
b) Plaats de omvormer niet in direct zonlicht.
De omgevingstemperatuur moet tussen -20 °C en 40 °C liggen
(luchtvochtigheid < 95% niet condenserend). In extreme situaties kan de
behuizing van de omvormer een temperatuur bereiken van meer dan 70 °C.
c) Vermijd obstructie van de luchtstroming rond de omvormer. Laat minstens
10 centimeter ruimte vrij rond de omvormer. Wanneer de omvormer een te
hoge temperatuur heeft bereikt, zal deze zichzelf uitschakelen. Als de
omvormer is afgekoeld tot een acceptabele temperatuur schakelt deze
weer in.

3
EN NL FR DE ES Appendix
1.2 Accu eisen
Voor een correcte werking moet de accuspanning tussen 0,88xVnom en 1,25xVnom
liggen, Vnom is afhankelijk van het model 12V of 24V. De accu moet in staat zijn om
voldoende stroom te kunnen leveren aan de omvormer. De volgende tabel geeft de
geadviseerde accu capaciteit weer:
Omvormer model: Iin bij Pnom : Geadviseerde
accu capaciteit:
Ph 12/180 15 Adc
≥
60Ah
Ph 24/180 7,5 Adc
≥
30Ah
Ph 12/350 30 Adc
≥
100Ah
Ph 24/350 15 Adc
≥
60Ah
De omvormer schakelt uit wanneer de accuspanning onder 0,88xVnom of boven
1,3xVnom ligt.
Start en stop spanningen: zie technische gegevens.
1.3 Het aansluiten van de accu
De omvormers zijn uitgerust met twee accu aansluit kabels met een lengte van 1,5
meter. Als verlenging van de accukabels onvermijdelijk is, moet een draad diameter
worden gebruikt van minstens 1,5 keer de diameter van de vaste omvormer kabels.
De maximum aanbevolen accukabel lengte is circa 3 meter.
1.3.1 Voorzorgsmaatregelen omtrent het werken met accu's
1. Werken in de nabijheid van accu's kan gevaarlijk zijn. Accu's kunnen
explosieve gassen produceren. Vermijd roken, vonken of open vuur in de
buurt van accu's. Zorg voor voldoende ventilatie.
2. Draag oog en kleding bescherming. Vermijd het aanraken van de ogen
wanneer er met accu's gewerkt wordt. Was de handen na het werken met
accu's.
3. Als accuzuur in contact komt met de huid of kleding, was dit dan
onmiddellijk af met water en zeep. Als het zuur in contact komt met de
ogen, spoel dan onmiddellijk met koud stromend water. Doe dit gedurende
15 minuten en roep zo nodig medische hulp in.
4. Wees voorzichtig met het gebruik van metalen gereedschap in de buurt van
accu's. Het laten vallen van metalen objecten op de accu kan kortsluiting en
explosie gevaar opleveren.
5. Verwijder persoonlijke zaken zoals ringen, armbanden, horloges en
kettingen wanneer met accu's gewerkt wordt. Accu's kunnen
kortsluitstromen veroorzaken die metalen objecten volledig kunnen laten
smelten met ernstige brandwonden tot gevolg.

4
DE RODE DRAAD MOET A
ANGESLOTEN WORDEN
OP DE POSITIEVE (+) ACCUKLEM EN DE ZWARTE
DRAAD OP DE NEGATIEVE (-) ACCUKLEM.
Verkeerd om aansluiten van de accukabels kan de
omvormer beschadigen!
Schade ontstaan door het verkeerd om aansluiten van de
accukabels valt niet binnen de garantie. Zorg ervoor dat
de aan/uit schakelaar in de ‘0’ positie staat voordat u de
accu aansluitingen maakt.
1.4 Aansluiting van de belasting
Controleer voordat u uw apparatuur op de omvormer uitgang aansluit, of het totale
stroomverbruik van de betreffende apparaten niet hoger is dan de nominale
uitgangsstroom van de omvormer. Sommige apparaten zoals elektrisch gereedschap
en pompen hebben een hoge inschakelstroom bij het opstarten. In dit geval is het
mogelijk dat zo'n inschakelstroom de interne stroombeveiliging van de omvormer
aanspreekt waardoor de uitgangsspanning van omvormer kortstondig daalt. Als deze
stroom beveiliging in een korte tijd een aantal keren achter elkaar wordt
aangesproken, zal de omvormer in de overbelastingsbeveiliging springen zodat de
uitgangsspanning verdwijnt. In dit geval is het raadzaam om de aangesloten belasting
te verminderen omdat deze te zwaar is voor de omvormer.
Na ca. 18 seconden start de omvormer automatisch weer op. Bij hogere
omgevingstemperaturen daalt de overbelastingscapaciteit van de omvormer.
WANNEER ER MEER DAN ÉÉN APPARAAT
WAARONDER EEN COMPUTER WORDT
AANGESLOTEN OP DE OMVORMER, KAN HET
VOORKOMEN DAT WANNEER ÉÉN VAN DE
APPARATEN OPSTART, DE COMPUTER GERESET
WORDT VANWEGE EEN PLOTSELINGE
SPANNINGSVAL.
SLUIT DE UITGANG VAN DE OMVORMER NOOIT AAN
OP HET VASTE ELEKTRICITEITSNET VIA BIJV. EEN
WANDCONTACTDOOS. HIERDOOR KAN DE
OMVORMER ZWAAR BESCHADIGEN.

5
EN NL FR DE ES Appendix
1.5 Activeren van de omvormer
Wanneer aan alle eerder genoemde eisen is voldaan en alle
aansluitingen zijn gemaakt, kan uw Phoenix omvormer worden
ingeschakeld door de aan/uit schakelaar in de ' On ' positie te zetten.
WANNEER DE OMVORMER IN EEN ‘ERROR MODE
’
SPRINGT (ZIE HOOFDSTUK 2.1) VANWEGE
OVERBELASTING OF KORTSLUITING, ZAL DE
OMVORMER WEER AUTOMATISCH OPSTARTEN NA
CIRCA 18 SEC.
In het geval van een temperatuur error, zal de omvormer
pas weer automatisch opstarten nadat er een
acceptabele omvormer temperatuur is bereikt..
VERRICHT NOOIT WERKZAAMHEDEN AAN DE AC
AANSLUITINGEN WANNEER DE OMVORMER IN EEN
‘ERRORMODE’ WERKT!
DE GROTE INTERNE CONDENSATOR KAN OP
SPANNING BLIJVEN STAAN WANNEER DE ACCU’S
ZIJN AFGEKOPPELD.
Om vonken of korte omvormer werking te voorkomen, is
het raadzaam om de omvormer circa 10 seconden aan te
zetten nadat deze is losgekoppeld van de accu’s. Hierna
kunt u de omvormer veilig transporteren.

6
2. Het oplossen van storingen
2.1 Optische alarmen
Uw Phoenix omvormer is uitgerust met een zelf diagnose systeem om u te kunnen
informeren over de oorzaak van een automatische omvormer uitschakeling.
In de volgende tabel kunt u zien welk error/alarm type er bij welk LED knipper patroon
hoort.
LED
Status
Groen, continu


















OK
Rood,
snel knipperend
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
Overspanning
Rood, traag knipperend












Onderspanning
Rood, onderbroken
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
−
−−
−
Overtemperatuur
Rood, continu


















Overbelasting
2.2 Storingen met mogelijke oplossingen
PROBLEEM : Omvormer werkt niet (LED is uit)
Mogelijke oorzaak : Remedie :
Aan/uit schakelaar staat in de UIT
(OFF) positie. Druk deze schakelaar in de AAN (ON) positie.
Slecht contact tussen de omvormer
accukabels en de accupolen. Maak de accupolen en/of draadcontacten schoon. Draai de bevestigingsschroeven
goed aan.
Zekering defect. De omvomer moet geretourneerd worden
voor service.
Zeer slechte accu conditie. Herlaad of vervang de accu.
PROBLEEM : ‘Accuspanning te laag of te hoog’ alarm blijft optreden
Mogelijke oorzaak : Remedie :
Slechte accu conditie. Herlaad of vervang de accu.
Slechte verbinding of verkeerde
bedrading tussen omvormer en accu,
resulterend in een te hoog
spanningsverlies.
Ga alle verbindingen na. Als de
accukabels verlengd zijn moet de juiste
draaddikte worden gebruikt (≥1.5 keer de
bijgeleverde draad oppervlakte). Het
wordt niet aanbevolen de accukabels tot
meer dan circa 3 meter te verlengen.
Een fout in uw elektrische systeem (in
het geval van een niet directe
verbinding met de accu).
Controleer uw elektrische systeem of
raadpleeg hiervoor een elektrotechnicus.

7
EN NL FR DE ES Appendix
PROBLEEM : ‘Uitgang overbelast of kortgesloten’ alarm blijft optreden
Mogelijke oorzaak : Remedie :
Omvormer is overbelast. Controleer of het totale vermogen van de
aangesloten belasting niet het nominale
vermogen van de omvormer overschrijdt.
Aangesloten belasting heeft een
slechte power factor (cosϕbij
sinusvormige stromen).
Reduceer de grootte van de belasting. N.B.
een computer bijvoorbeeld, heeft een
slechte power factor waardoor het
maximale werkelijke uitgangssvermogen
van de omvormer met ca. 20% daalt.
Aangesloten belasting veroorzaakt
een kortsluiting aan de uitgang van
de omvormer.
Controleer of de aangesloten belasting niet
defect is inclusief het netsnoer tussen de
belasting en de omvormer. Een fysiek
beschadigd netsnoer kan een kortsluiting
veroorzaken. Wees voorzichtig in dit soort
omstandigheden!
PROBLEEM : ‘Omvormer temperatuur te hoog’ alarm blijft optreden
Mogelijke oorzaak : Remedie :
Luchtstroom rond de omvormer is
geblokkeerd. Zorg voor minstens 10 centimeter ruimte om de omvormer. Verwijder eventuele
voorwerpen die op of over de omvormer
liggen. Houd de omvormer uit direct
zonlicht of warmte producerende
apparatuur.
Te hoge omgevingstemperatuur. Verplaats de omvormer naar een koelere
plaats of zorg voor extra koeling met een
extra externe ventilator.
N.B.: Zet de omvormer niet uit wanneer deze werkt in een 'Omvormer temperatuur te
hoog' alarm. De omvormer heeft deze tijd nodig om af te koelen en laat daarom ook
de interne ventilator draaien.
Als géén van de bovengenoemde remedies een oplossing bieden bij de problemen
die u ondervindt, is het raadzaam om contact op te nemen met uw locale Victron
Energy dealer voor verdere hulp en/of eventuele reparatie. Open zelf nooit de
omvormer, er kunnen gevaarlijk hoge spanningen aanwezig zijn in de omvormer!
Tevens zal in dat geval de 12 maanden garantie periode komen te vervallen.

8
3. Technische gegevens
Phoenix Inverter
12 Volt
24 Volt
48 Volt
12/180
24/180
48/180
12/350
24/350
48/350
Continu vermogen bij 25°C (VA) (3) 180 350
Continu vermogen bijt 25°C / 40°C (W) 175 / 150 300 / 250
Peak power (W) 350 700
Uitgangsspanning en frequentie 110VAC +/- 5% of 230VAC +/- 3%
50Hz of 60Hz +/- 0,1%
Ingangsspanning bereik (V DC) 10,5 - 15,0 / 21,0 - 30,0 / 42,0 - 60,0
Onderspanning alarm (V DC) 11,0 / 22 / 44
Afschakelspanning (V DC) 10,5 / 21 / 42
Startspanning (V DC) 12,5 / 25 / 50
Maximaal rendement 12 / 24 / 48 V (%) 87 / 88 / 89 89 / 89/ 90
Nullast 12 / 24 / 48 V (W) 2,6 / 3,8 / 4,0 3,1 / 5,0 / 6,0
Nullast in Power Saving mode (W)
Beveiligingen (2) a - e
Temperatuur bereik -20 to +50°C (fan assisted cooling)
Vocht (niet condenserend) max 95%
BEHUIZING
Materiaal & kleur aluminium (blauw Ral 5012)
Accu-aansluiting 1) 1)
230 V AC-aansluiting IEC-320 (IEC-320 stekker bijgeleverd), Schuko, of
Nema 5-15R
Beschermklasse IP 20
Gewicht (kg) 2,7 / 5,4 3,5 / 7,7
Afmetingen (hxbxd in mm)
(hxwxd in inches) 72x132x200 2.8x5.2x7.9 72x155x237 2.8x6.1x9.3
ACCESSOIRES
Afstandbediening paneel nee nee
Afstandbediening (aan/uit schakelaar) Dubbelpolige connector
Omschakelautomaat Filax
NORMEN
Veiligheid EN 60335-1
Emissie / Immuniteit EN55014-1 / EN 55014-2
1. 2 kabels van 1,5 meter (12/180 voorzien van stekker voor sigaretten aansteker
2. Beveiligingen
a. Kortsluiting
b. Overbelasting
c. Accuspanning te hoog
d. Accuspanning te laag
e. Temperatuur te hoog
3. Niet lineaire belasting, crest faktor 3:1
