Viessmann 9565 0 User manual

Bedienungsanleitung
Operation Manual
Weichenlaterne mit Adapter für
Universalantrieb 4560
Switchpoint light with adapter for
universal drive 4560
4565 H0
9565 0
1. Wichtige Hinweise / Important information ................................................ 2
2. Einleitung / Introduction ............................................................................. 3
3. Einbau / Mounting...................................................................................... 3
4. Anschluss / Connection ............................................................................. 6
5. Gewährleistung / Warranty ........................................................................ 7
6. Technische Daten / Technical data ............................................................ 7

2
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes
bzw. dessen Einbau diese Bedienungsanleitung aufmerk-
sam durch. Bewahren Sie diese auf, sie ist Teil des Pro-
duktes.
1.1 Sicherheitshinweise
Vorsicht:
Für die Montage sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose ein-
führen! Verwendetes Versorgungsgerät (Transforma-
tor, Netzteil) regelmäßig auf Schäden überprüfen. Bei
Schäden am Versorgungsgerät dieses keinesfalls be-
nutzen!
Alle Anschluss- und Montagearbeiten nur bei abge-
schalteter Betriebsspannung durchführen!
Ausschließlich nach VDE/EN-gefertigte Modellbahn-
transformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei
einem Kurzschluss nicht zum Kabelbrand kommen
kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und
Dioramen.
- Zum Anschluss an einen Modellbahntransformator
(z. B. Art.-Nr. 5200) bzw. an einer Modellbahn-
steuerung mit zugelassener Betriebsspannung.
- Zum Anbau an den Universalantrieb Art.-Nr. 4560.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht.
1. Important information
Please read this manual completely and attentively be-
fore using the product for the rst time. Keep this manual.
It is part of the product.
1.1 Safety instructions
Caution:
For installation tools are required.
Electrical hazard!
Never put the connecting wires into a power socket!
Regularly examine the transformer for damage.
In case of any damage, do not use the transformer.
Make sure that the power supply is switched o when
you mount the device and connect the cables!
Only use VDE/EN tested special model train trans-
formers for the power supply!
The power sources must be protected to prevent the
risk of burning cables.
1.2 Using the product for its correct purpose
This product is intended:
- For installation in model train layouts and dioramas.
- For connection to an authorized model train
transformer (e. g. item-No. 5200) or a digital com-
mand station.
- For mounting to the universal drive item-No. 4560.
- For operation in dry rooms only.
Using the product for any other purpose is not approved
and is considered incorrect. The manufacturer is not
responsible for any damage resulting from the improper
use of this product.

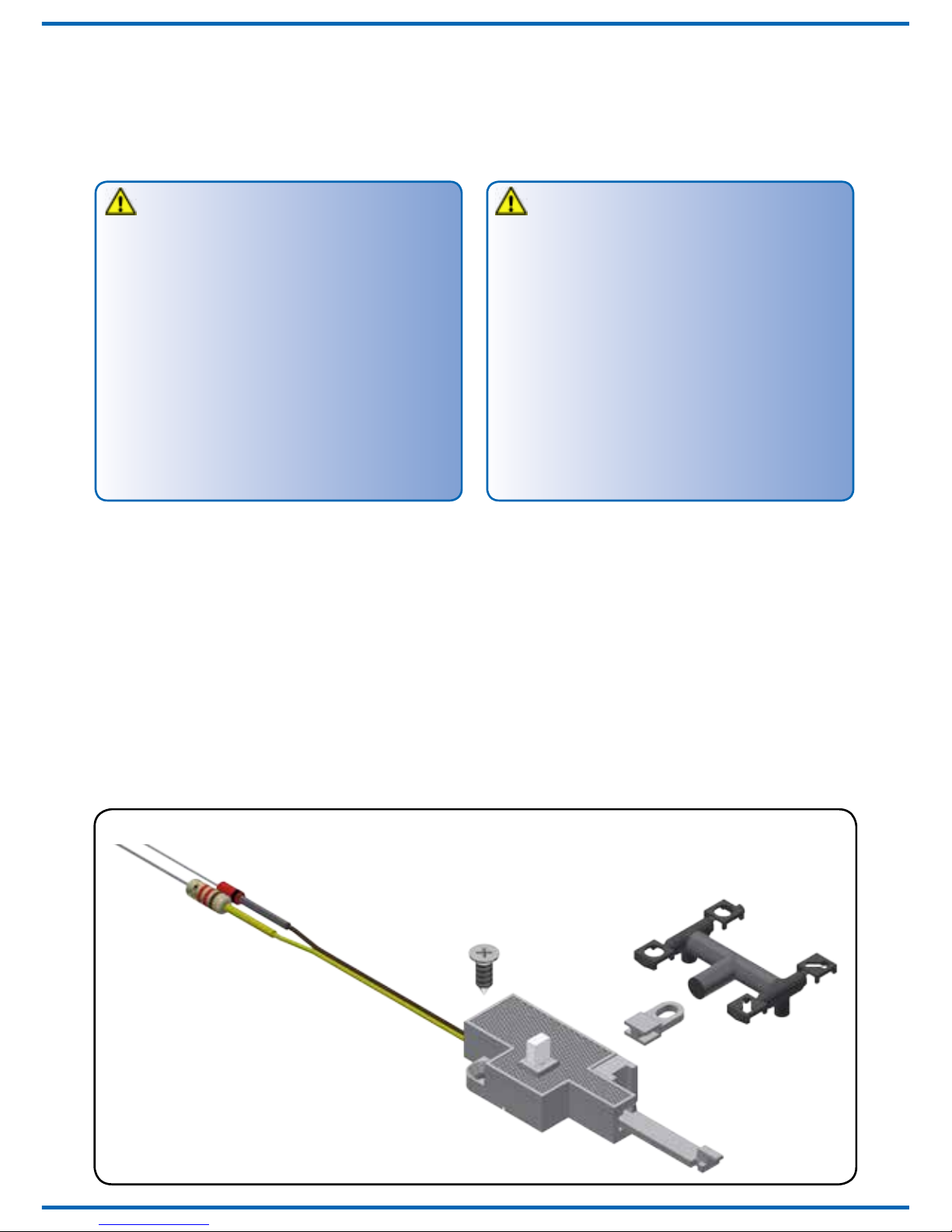

Fig. 1
Abb. 1
1.
2.
4. - Nur bei Art.-Nr.
4565: Mitnehmer für H0
Fleischmann-Weichen.
- Only with item-No. 4565:
Actuator for H0 Fleischmann
switches.
3.

3
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit (Abb. 1):
- Weichenlaterne mit Adapter und LED mit Anschluss-
kabeln, Vorwiderstand und Schutzdiode (1)
- Schraube, Ø 2,2 x L 6,5 mm (2)
- Spritzling mit Laternengehäuse (3)
- Nur bei Art.-Nr. 4565: Mitnehmer zum Betrieb von H0
Fleischmann-Weichen (4)
- Anleitung
2. Einleitung
Diese Weichenlaterne wird über ihren zugehörigen
Adapter an der Stirnseite des Universalantriebs Art.-Nr.
4560 angebaut und verwendet dessen Längsabtrieb.
An der Seite des Adapters bendet sich wiederum ein
eigener Längsabtrieb – die volle Funktionalität des
Universalantriebs Art.-Nr. 4560 bleibt somit erhalten. Die
Laterne wird durch eine weiße LED beleuchtet. Sie wird
mit der Weiche in die jeweils richtige Stellung umge-
schaltet und zeigt dem Lokführer die Weichenstellung
an. Die vorbildgerechte und helle Anzeige der jeweiligen
Weichenstellung wertet besonders Weichenstraßen und
Bahnhofsvorfelder optisch stark auf.
2.1 Geeignete Weichen
Die H0 Weichenlaterne mit Adapter (Art.-Nr. 4565) ist für
den Betrieb mit allen H0 Weichen geeignet, die 0 Wei-
chenlaterne mit Adapter (Art.-Nr. 9565) mit allen Spur 0
Weichen, welche mit dem Universalantrieb Art.-Nr. 4560
bedient werden können (siehe Anleitung Art.-Nr. 4560).
3. Einbau
- Lösen Sie die Laternengehäuse vorsichtig mit einem
Seitenschneider vom Spritzling (Abb. 2.1).
- Wählen Sie ein zu Ihrem Weichenabzweig passendes
Gehäuse (Abb. 2.2, 2.2.1). Sie können wählen
zwischen einem Gehäuse mit und ohne Kamin.
- Geben Sie etwas Klebsto󰀨 auf die gewählten Bauteile
des Gehäuses und stecken Sie die beiden Hälften auf
dem Leuchtkörper des Adapters zusammen (Abb. 2.3,
Abb. 2.4).
- Nehmen Sie den oberen Deckel des Universalantriebs
Art.-Nr. 4560 ab.

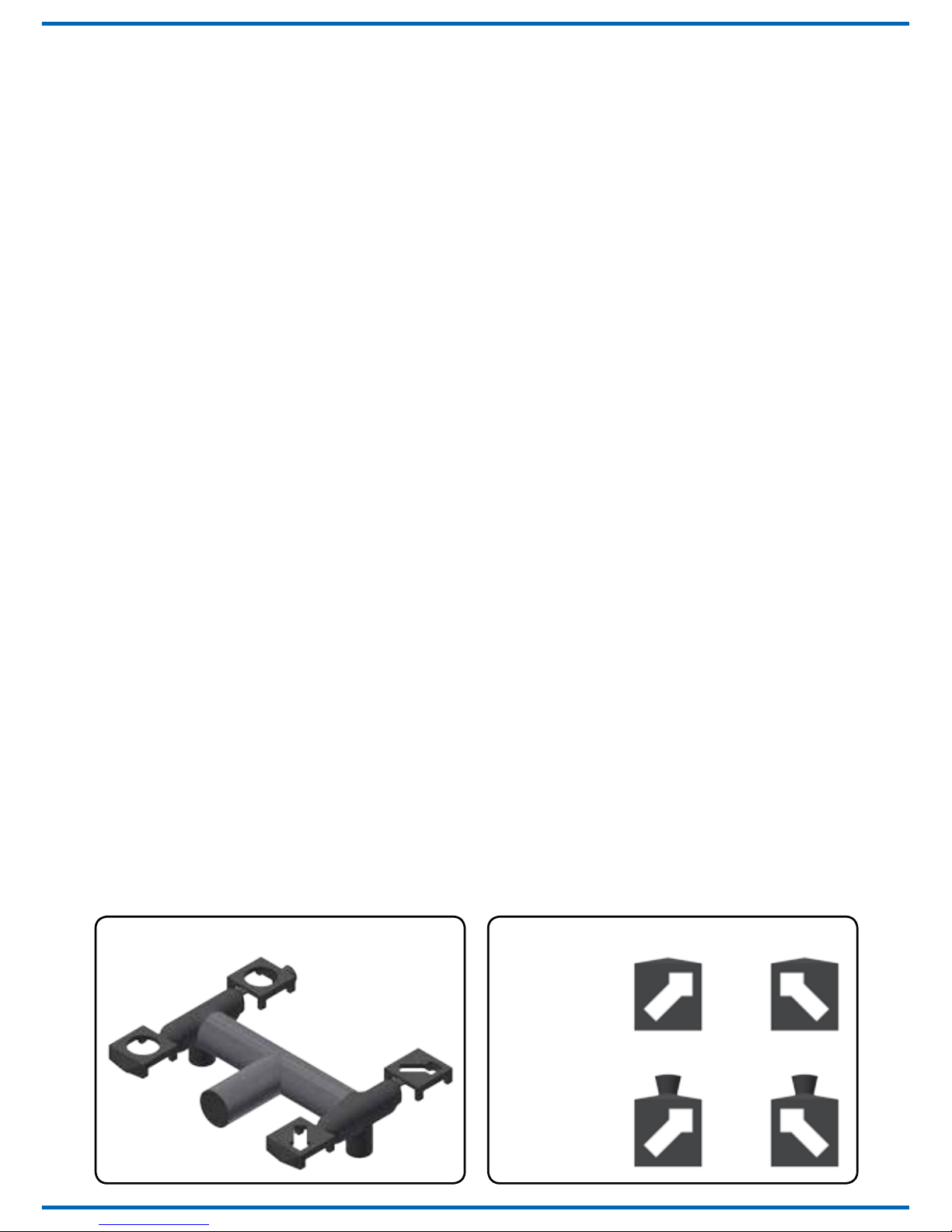

Fig. 2.1
Abb. 2.1 Fig. 2.2 Abb. 2.2
1.3 Checking the package contents
Check the contents of the package for completeness (g. 1):
- Switchpoint light with adapter and LED with connec-
tion cables, serial resistor and protective diode (1)
- Screw, Ø 2,2 x L 6,5 mm (2)
- Injection-moulded part with light housing (3)
- Only with item-No. 4565: Actuator for operation of H0
Fleischmann switches (4).
- Manual
2. Introduction
This switchpoint light can be mounted into an adapter on
the longitudinal output of item-No. 4560 universal drive.
The adapter itself provides a longitudinal output, so the
full functionality of item-No. 4560 universal drive is pre-
served. A white LED provides illumination, the connection
is achieved via cables. The light switches to the correct
position with the switch and indicates the position to the
train driver. The realistic and bright display of the direc-
tions of the turnouts enhances the image of any railway
station or shunting yard. A housing for both right- and
left-facing turnouts is included.
2.1 Suitable switches
The H0 switchpoint light with adapter (item-No. 4565) is
suitable for all H0 turnouts, the 0 gauge switchpoint light
with adapter (item-No. 9565) for all 0 gauge turnouts that
can be operated with the universal drive item-No. 4560
(also refer to the manual of item-No. 4560).
3. Mounting
- Carefully remove the lantern housing from the sprue
with a side cutter (g. 2.1).
- Select the appropriate lantern housing matching your
turnout geometry (g. 2.2, 2.2.1). You may choose be-
tween housing with and without chimney.
- Apply some glue to the selected parts and put both
halves of the lantern housing onto the luminous ele-
ment of the adapter (g. 2.3, g. 2.4).
- Remove the top lid of the universal drive item-No.
4560.
Kaminausführung
Chimney execution

4
Fig. 2.3
Abb. 2.3 Fig. 2.4 Abb. 2.4
Montage ohne Mitnehmer (Art.-Nr. 4565, 9565)
- Halten Sie die Weichenlaterne mit Adapter an den
Universalantrieb Art.-Nr. 4560 (Abb. 3.1) und verbin-
den Sie die Antriebsstange der Weichenlaterne mit
der Mechanik der längsgerichteten Bewegung des
Universalantriebs (Abb. 3.2).
Montage mit Mitnehmer (nur bei Art.-Nr. 4565)
- Nehmen Sie den Seitendeckel der Weichenlaterne mit
Adapter ab (Abb 4.1).
- Passen Sie den Mitnehmer für H0 Fleischmann-Wei-
chen in die Mechanik der Weichenlaterne ein (Abb. 4.2).
- Halten Sie die Weichenlaterne mit Adapter an den
Universalantrieb Art.-Nr. 4560 (Abb. 4.3) und verbin-
den Sie die Antriebsstange der Weichenlaterne mit
der Mechanik der längsgerichteten Bewegung des
Universalantriebs (Abb. 3.2).
- Bohren Sie neben dem Adapter ein Loch (Ø 2,5 mm).
- Stecken Sie die Anschlusskabel der Weichenlaterne
von oben durch das Loch.
- Befestigen Sie die Weichenlaterne mit Adapter mit
der beliegenden Schraube an der Grundplatte.
- Setzen Sie den oberen Deckel des Universalantriebs
Art.-Nr. 4560 wieder auf (Abb. 3.3, 4.4).
Fig. 2.2.1
Abb. 2.2.1
Mounting without actuator (item-No. 4565, 9565)
- Place the switchpoint light with adapter next to the
universal drive item-No. 4560 (g. 3.1) and connect
the drive rod of the lantern with the mechanics of the
longitudinal movement of the universal drive (g. 3.2).
Mounting with actuator (only with item-No. 4565)
- Remove the side lid of the switchpoint light with
adapter (g 4.1).
- Insert the actuator for the Fleischmann H0 turnout
into the mechanics of the lantern (g. 4.2).
- Place the switchpoint light with adapter next to the
universal drive item-No. 4560 (g. 4.3) and connect
the drive rod of the lantern with the mechanics of the
longitudinal movement of the universal drive (g. 3.2).
- Drill a 2,5 mm hole next to the adapter.
- Insert the wires into the hole from above.
- Fix the switchpoint light with adapter with the screw
provided to the base plate.
- Put the top cover of the universal drive item-No. 4560
(g. 3.3, 4.4) back in its place.

5

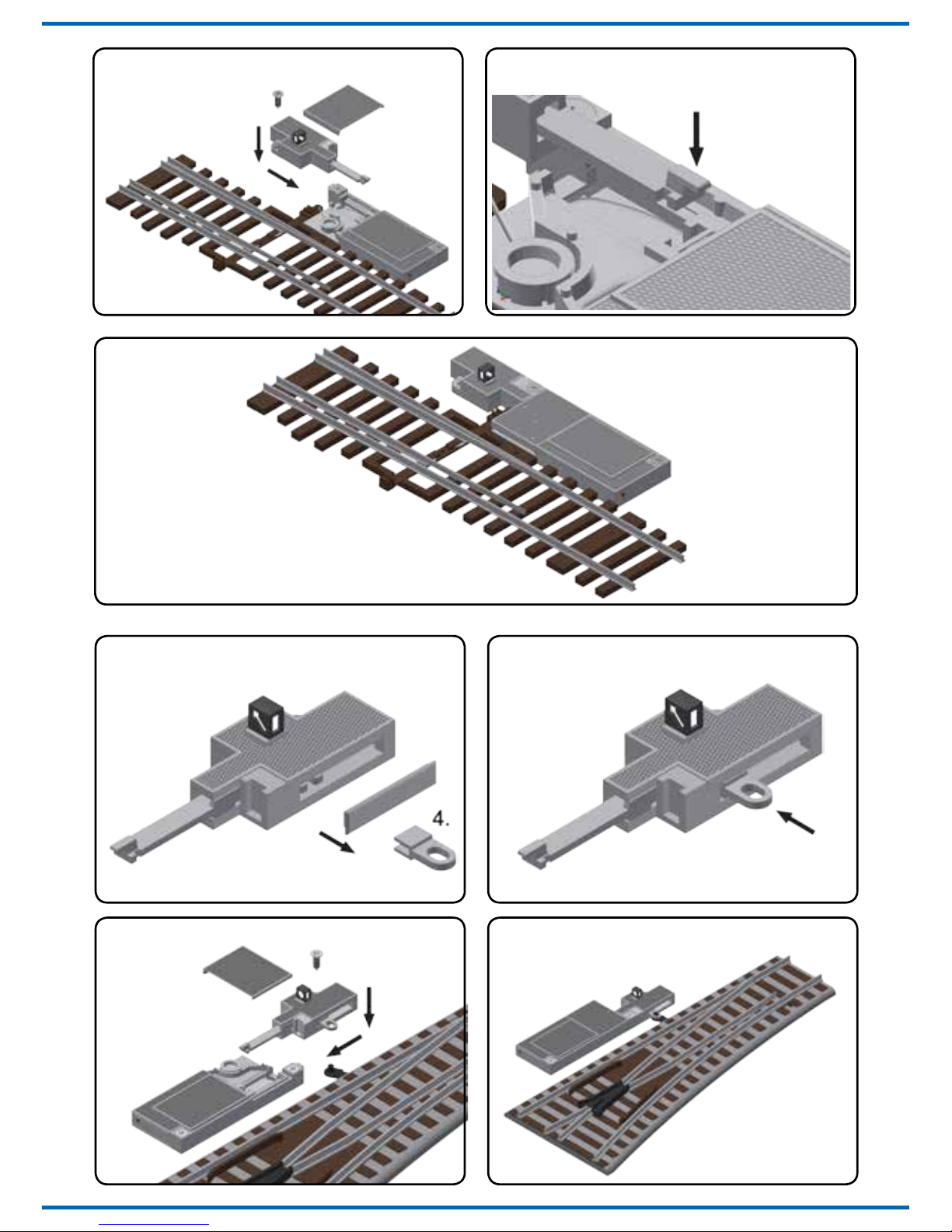

Fig. 3.1
Abb. 3.1 Fig. 3.2 Abb. 3.2
Fig. 4.1
Abb. 4.1 Fig. 4.2
Abb. 4.2
Fig. 3.3
Abb. 3.3
Fig. 4.3
Abb. 4.3 Fig. 4.4
Abb. 4.4

6
4. Anschluss
Vorsicht:
Widerstand und Diode an den Enden der Anschlussdräh-
te sind für die Funktion erforderlich. Keinesfalls entfernen!
Widerstand und Diode nicht mit Isolationsmaterial umhül-
len, da sonst keine ausreichende Kühlung möglich ist!
Schließen Sie die Weichenlaterne an den Lichtausgang
eines Modellbahntransformators (z. B. Art.-Nr. 5200) an
(Abb. 5).
Zum Anschluss des Universalantriebs Art.-Nr. 4560
beachten Sie bitte dessen Anleitung.
Zum einfachen Ein- und Ausschalten der Weichenlaterne,
verwenden Sie einen Schalter (z. B. Art.-Nr. 5550).
Gleichspannung: Verbinden Sie die Diode mit dem Plus-
Pol des Netzteils, den Widerstand mit dem Minus-Pol.
Wechselspannung: Bei Betrieb mit Wechselspannung
kann es zu leichtem Flackern kommen. Daher empfehlen
wir den Betrieb mit dem Viessmann Powermodul Art.-Nr.
5215 (Abb. 6). Ein Powermodul ist ausreichend für ca.
100 LED-Leuchten oder -Strahler. Verbinden Sie das An-
schlusskabel mit der Diode mit der braunen Anschluss-
buchse, das Anschlusskabel mit dem Widerstand mit der
roten Anschlussbuchse.
4. Connection
Caution:
Resistor and diode at the cables are needed for proper
function of the lamp. Never cut them o! Never cover
resistor or diode with insulation material, because they
have to be cooled by surrounding air!
Connect the switchpoint light to the AC output of your
model train transformer (e. g. item-No. 5200 – fig. 5).
Please refer to the 4560 manual regarding the wiring of
the universal drive item-No. 4560.
Simply use an ordinary switch such as item-No. 5550 for
switching the lighting of the switchpoint light.
DC voltage: Connect the diode (brown cable) with the
positive pole of the transformer and the resistor with the
negative pole.
AC voltage: While operation with AC voltage it may
flicker slightly. We recommend to use the Viessmann
power module item-No. 5215 (fig. 6) which is sufficient
for ca. 100 LEDs or reflectors. Connect the cable to the
diode with the brown output socket and the resistor to the
red output socket.
Fig. 5
Abb. 5
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann 5550
Universal Ein-Aus-Umschalter
gelb/yellow
braun/
z. B. 5200 z. B. 5550
grün/green braun/
brown
e. g. 5200 e. g. 5550
brown
Fig. 6
Abb. 6
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann 5550
Universal Ein-Aus-Umschalter
gelb/yellow
braun/
z. B. 5200 z. B. 5550
grün/green braun/
viessmann
Powermodul 5215
T
E
ge bn
Braune Massebuchsen
nicht koppeln !
max. 24 V~
rt bn
zu den Decodern
brown
e. g. 5200 e. g. 5550
brown
z. B. 5215
e. g. 5215

Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder
unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
under the age of 14 years! Keep these instructions!
Ce n’est pas un jouet. Ne convient pas aux enfants de
moins de 14 ans ! C’est un produit décor! Conservez cette
notice d’instructions!
Não é um brinquedo!Não aconselhável para menores de
14 anos. Conservar a embalagem.
Modelbouwartikel, geen speelgoed! Niet geschikt voor
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto
a bambini al di sotto dei 14 anni! Conservare instruzioni
per l’uso!
Artículo para modelismo ¡No es un juguete! No recomen-
dado para menores de 14 años! Conserva las instrucciones
de servicio!
DE
EN
FR
NL
IT
ES
PT
Modelltechnik GmbH
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de Made in Europe
Die aktuelle Version der Anleitung nden Sie auf der
Viessmann-Homepage unter der Artikelnummer.
The latest version of the manual can be looked up at the
Viessmann homepage entering the item-No.
Entsorgen Sie dieses Produkt nicht über
den (unsortierten) Hausmüll, sondern füh-
ren Sie es der Wiederverwertung zu.
Do not dispose this product through (unsorted) general
trash, but supply it to the recycling.
87860
Stand 01/sw
03/2017
Ho/Za/Pic/Me
5. Gewährleistung
Jeder Artikel wurde vor Auslieferung auf volle Funktio-
nalität geprüft. Der Gewährleistungszeitraum beträgt 2
Jahre ab Kaufdatum. Tritt in dieser Zeit ein Fehler auf
und Sie nden die Fehlerursache nicht, nehmen Sie bitte
Kontakt mit uns auf ([email protected]).
Senden Sie uns den Artikel zur Kontrolle bzw. Reparatur
bitte erst nach Rücksprache zu. Wird nach Überprüfung
des Artikels ein Herstell- oder Materialfehler festgestellt,
wird er kostenlos instand gesetzt oder ausgetauscht.
Von der Gewährleistung und Haftung ausgeschlossen
sind Beschädigungen des Artikels sowie Folgeschäden,
die durch unsachgemäße Behandlung, Nichtbeachten
der Bedienungsanleitung, nicht bestimmungsgemäßen
Gebrauch, eigenmächtigen Eingri󰀨, bauliche Verände-
rungen, Gewalteinwirkung, Überhitzung u. ä. verursacht
werden.
5. Warranty
Each model is tested to its full functionality prior to de-
livery. The warranty period is 2 years starting from the
date of purchase. Should a fault occur during this period
please contact our service department (service@viess-
mann-modell.com). Please send the item to the Viess-
mann service department for checking and repair only
after consultation. If we nd a material or production fault
to be the cause of the failure the item will be repaired free
of charge or replaced. Expressively excluded from any
warranty claims and liability are damages of the item and
consequential damages due to inappropriate handling,
disregarding the instructions of this manual, inappro-
priate use of the model, unauthorized disassembling,
construction modications and use of force, overheating
and similar.
6. Technical data
Operating voltage: 10 – 16 V AC ~
(with and without 5215 power module),
14 – 24 V DC =,
13 – 24 V digital signal
Weight: ca. 26 g
Height: 65 mm
6. Technische Daten
Betriebsspannung: 10 – 16 V AC ~
(mit und ohne 5215 Powermodul),
14 – 24 V DC =,
13 – 24 V Digitalsignal
Gewicht: ca. 26 g
Höhe: 65 mm

8
