Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma VIKING
entschieden haben.
Dieses Produkt wurde nach modernsten
Fertigungsverfahren und umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt, denn erst dann, wenn Sie mit
Ihrem Gerät zufrieden sind, ist unser Ziel
erreicht.
Wenn Sie Fragen zu Ihrem Gerät haben,
wenden Sie sich bitte an Ihren Händler
oder direkt an unsere
Vertriebsgesellschaft.
Viel Freude mit Ihrem VIKING Gerät
wünscht Ihnen
Geschäftsführung
Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 10
Allgemein 10
Anleitung zum Lesen der
Gebrauchsanleitung 10
Rasenmäher mit Messer-Brems-
Kupplung, BBC 10
Gerätebeschreibung 11
Zu Ihrer Sicherheit 11
Allgemein 11
Tanken – Umgang mit Benzin 12
Bekleidung und Ausrüstung 13
Transport des Geräts 13
Vor der Arbeit 13
Während der Arbeit 14
Wartung und Reparaturen 16
Lagerung bei längeren
Betriebspausen 17
Entsorgung 17
Symbolbeschreibung 17
Lieferumfang 18
Gerät betriebsbereit machen 18
Lenker montieren 18
Grasfangkorb zusammenbauen 19
Starterseil einhängen 19
Seitliche Verstellung des Lenkers 19
Höhenverstellung Lenker 19
Zentrale Schnitthöhenverstellung 19
Grasfangkorb ein- und aushängen 19
Kraftstoff und Motoröl 20
Messer-Brems-Kupplung (BBC) 20
Hinweise zum Arbeiten 20
Gerät in Betrieb nehmen 20
Messer-Brems-Kupplung
kontrollieren 20
Verbrennungsmotor starten 21
Mähmesser einkuppeln 21
Mähmesser auskuppeln 21
Verbrennungsmotor abstellen 21
Fahrantrieb einschalten 21
Fahrantrieb ausschalten 21
Grasfangkorb mit
Staubschutzgewebe 22
Wartung 22
Verbrennungsmotor 22
Räder und Getriebe 22
Gerät reinigen 22
Messer-Brems-Kupplung warten 23
Mähmesser warten 23
Mähmesser demontieren 23
Mähmesser montieren 23
Mähmesser schärfen 24
Seilzug Gangschaltung einstellen 24
Seilzug Fahrantrieb einstellen 24
Aufbewahrung und Stilllegung
(Winterpause) 24
Umweltschutz 25
Transport 25
Verzurren des Geräts 25
Gerät anheben oder tragen 25
Verschleiß minimieren und
Schäden vermeiden 25
Übliche Ersatzteile 26
CE-Konformitätserklärung des
Herstellers 26
Technische Daten 26
Fehlersuche 27
Serviceplan 28
Übergabebestätigung 28
Servicebestätigung 29

0478 111 9921 A - DE
10
2.1Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie
2006/42/EC.
VIKING arbeitet ständig an der
Weiterentwicklung seiner Produktpalette;
Änderungen des Lieferumfanges in Form,
Technik und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses
Heftes können aus diesem Grund keine
Ansprüche abgeleitet werden.
2.2 Anleitung zum Lesen der
Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte
Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät
angebracht sind, werden in dieser
Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung „links“ und
„rechts“ in der Gebrauchsanleitung:
Der Benutzer steht hinter dem Gerät und
blickt in Fahrtrichtung vorwärts.
Kapitelverweis:
Auf entsprechende Kapitel und
Unterkapitel für weitere Erklärungen wird
mit einem Pfeil verwiesen. Das folgende
Beispiel zeigt einen Verweis auf ein
Kapitel: (Ö2.1)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können
wie in den folgenden Beispielen
gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen
des Benutzers erfordern:
●Schraube (1) mit einem
Schraubenzieher lösen, Hebel (2)
betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder
Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung
werden mit einem der nachfolgend
beschriebenen Symbole gekennzeichnet,
um diese in der Gebrauchsanleitung
zusätzlich hervorzuheben.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des
Geräts erklären, finden Sie ganz am
Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur
Verknüpfung der Bilder auf den
Bildseiten mit dem entsprechenden
Textteil in der Gebrauchsanleitung.
Ihr Rasenmäher ist mit einer
Messer-Brems-Kupplung (BBC)
ausgestattet.
Wie bei jedem modernen Rasenmäher
wird im Betrieb nach Loslassen des
Lenkers das Messer innerhalb kurzer Zeit
bis zum Stillstand abgebremst. Dank des
BBC-Systems wird jedoch nicht
gleichzeitig der Verbrennungsmotor
ausgeschaltet. Durch diese Funktion kann
der Benutzer nach einem Messerstopp
den Fahrantrieb des Mähers nutzen.
Außerdem kann z. B. der Grasfangkorb
entleert oder der Mulchkeil eingesetzt
werden, ohne anschließend den
Verbrennungsmotor erst wieder starten zu
müssen.
2. Zu dieser
Gebrauchsanleitung
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten ist
notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten
verhindert mögliche oder
wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw.
Sachschäden können durch ein
bestimmtes Verhalten verhindert
werden.
Hinweis
Information für eine bessere
Nutzung des Gerätes und um
mögliche Fehlbedienungen zu
vermeiden.
3. Rasenmäher mit Messer-
Brems-Kupplung, BBC
1

DEEN
11
FRNLITESPTPLHURU
0478 111 9921 A - DE
Machen Sie sich zur Vermeidung von
Verletzungen oder Schäden am Gerät vor
der ersten Inbetriebnahme mit dem
BBC-System vertraut. Beachten Sie dazu
insbesondere das Kapitel
"Messer-Brems-Kupplung (BBC)". (Ö9.)
5.1Allgemein
Bei der Arbeit mit dem Gerät
sind diese Unfall-
Verhütungsvorschriften
unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen
werden. Bewahren Sie die
Gebrauchsanleitung für späteren
Gebrauch sorgfältig auf.
Beachten Sie die Bedienungs- und
Wartungshinweise, die Sie der separaten
Gebrauchsanleitung Verbrennungsmotor
entnehmen können.
Diese Vorsichtsmaßnahmen sind für Ihre
Sicherheit unerlässlich, die Auflistung ist
jedoch nicht abschließend. Benutzen Sie
das Gerät stets mit Vernunft und
Verantwortungsbewusstsein und denken
Sie daran, dass der Benutzer für Unfälle
mit anderen Personen oder deren
Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und
dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt
werden, die die Gebrauchsanleitung
gelesen haben und die mit der
Handhabung des Geräts vertraut sind. Vor
der erstmaligen Inbetriebnahme muss sich
der Benutzer um eine fachkundige und
praktische Unterweisung bemühen. Dem
Benutzer muss vom Verkäufer oder von
einem anderen Fachkundigen erklärt
werden, wie das Gerät sicher zu
verwenden ist.
Bei dieser Unterweisung sollte dem
Benutzer insbesondere bewusst gemacht
werden, dass für die Arbeit mit dem Gerät
äußerste Sorgfalt und Konzentration
notwendig sind.
Das Gerät inklusive aller Anbauten darf
nur an Personen weitergegeben bzw.
verliehen werden, die mit diesem Modell
und seiner Handhabung grundsätzlich
vertraut sind. Die Gebrauchsanleitung ist
Teil des Geräts und muss stets
mitgegeben werden.
Benutzen Sie das Gerät nur ausgeruht und
bei guter körperlicher sowie geistiger
Verfassung. Wenn Sie gesundheitlich
beeinträchtigt sind, sollten Sie Ihren Arzt
fragen, ob die Arbeit mit dem Gerät
möglich ist. Nach der Einnahme von
Alkohol, Drogen oder Medikamenten, die
das Reaktionsvermögen beeinträchtigen,
darf nicht mit dem Gerät gearbeitet
werden.
Erlauben Sie niemals Kindern oder
Jugendlichen unter 16 Jahren das Gerät
zu benutzen. Örtliche Bestimmungen
können das Mindestalter des Benutzers
festlegen.
Dieses Gerät ist nicht dafür bestimmt, von
Personen (insbesondere von Kindern) mit
eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten
Verletzungsgefahr!
Niemals bei laufendem
Verbrennungsmotor in
den Arbeitsbereich des
Messers hineingreifen.
Vor Berühren des
Messers
Verbrennungsmotor
abschalten, Messer
vollständig zum
Stillstand kommen
lassen und
Zündkerzenstecker
abziehen.

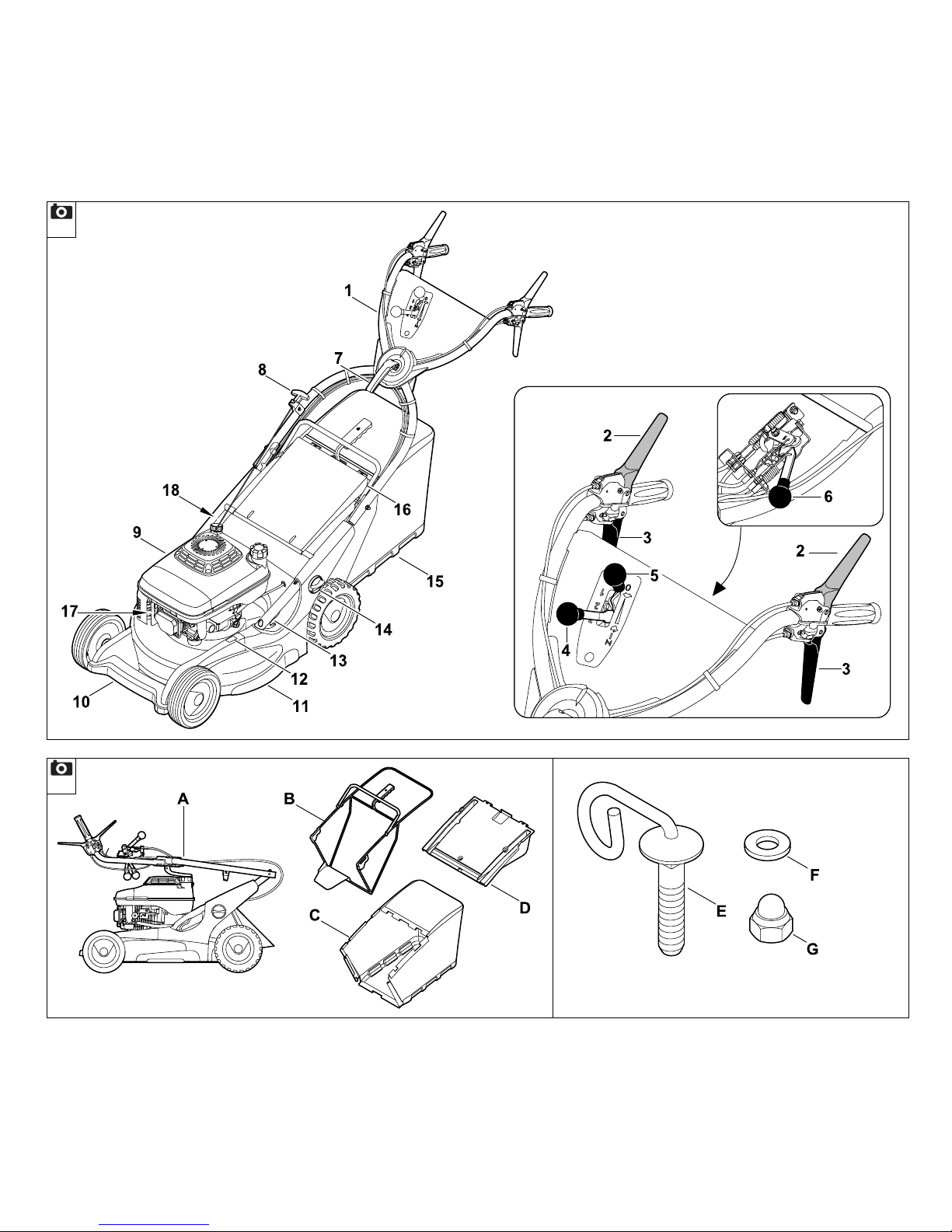

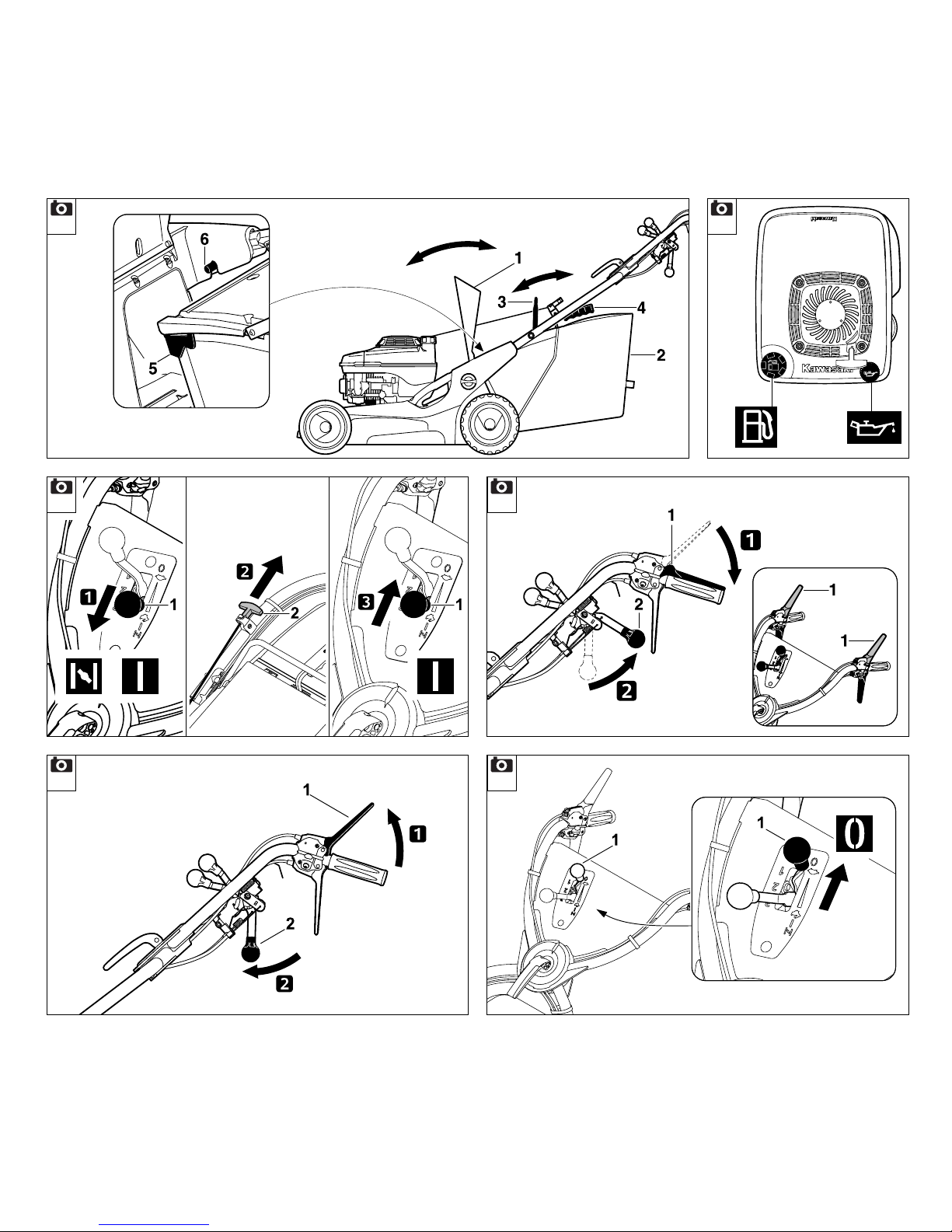

4. Gerätebeschreibung
1Lenker
2Hebel Messerstopp
3Hebel Fahrantrieb
4Hebel Gangschaltung
5Hebel Gasverstellung
6Hebel Messerkupplung
7Spannhebel Lenker-Seitenverstellung
8Starterseil
9Verbrennungsmotor
1
10Anprallschutz
11 Scheuerleiste
12Anzeige Schnitthöhe
13Zentrale Schnitthöhenverstellung
14Drehgriff Lenkerhöhenverstellung
15Grasfangkorb
16Auswurfklappe
17Zündkerzenstecker
18Typenschild
5. Zu Ihrer Sicherheit

0478 111 9921 A - DE
12
oder von Personen mit mangelhafter
Erfahrung und/oder mangelhaftem Wissen
benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Achtung – Unfallgefahr!
Der Rasenmäher ist nur zum
Rasenmähen bestimmt. Eine andere
Verwendung ist nicht gestattet und kann
gefährlich sein oder zu Schäden am Gerät
führen.
Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher für
folgende Arbeiten nicht eingesetzt werden
(unvollständige Aufzählung):
– zum Trimmen von Büschen, Hecken
und Sträuchern,
– zum Schneiden von Rankgewächsen,
– zur Rasenpflege auf
Dachbepflanzungen und in
Balkonkästen,
– zum Häckseln und Zerkleinern von
Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen
(Absaugen, Fortblasen),
– zum Einebnen von Bodenerhebungen
wie z. B. Maulwurfshügeln.
– zum Transportieren von Schnittgut,
außer im dafür vorgesehenen
Grasfangkorb.
Aus Sicherheitsgründen ist jede
Veränderung am Gerät, ausgenommen
der fachgerechte Anbau von Zubehör,
welches von VIKING zugelassen ist,
untersagt, außerdem führt dies zur
Aufhebung des Garantieanspruchs.
Auskunft über zugelassenes Zubehör
erhalten Sie bei Ihrem VIKING
Fachhändler.
Insbesondere ist jede Manipulation am
Gerät untersagt, welche die Leistung oder
die Drehzahl des Verbrennungsmotors
bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände,
Tiere oder Personen, insbesondere
Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen,
Parks, Sportstätten, an Straßen und in
land- und forstwirtschaftlichen Betrieben
ist besondere Vorsicht erforderlich.
Achtung! Gefährdung der
Gesundheit durch
Vibrationen! Übermäßige
Belastung durch Vibrationen
kann zu Kreislauf- oder Nervenschäden
führen, insbesondere bei Menschen mit
Kreislaufproblemen. Wenden Sie sich an
einen Arzt, falls Symptome auftreten, die
durch Vibrationsbelastung ausgelöst
worden sein könnten.
Solche Symptome, die hauptsächlich in
den Fingern, Händen oder Handgelenken
auftreten, sind zum Beispiel
(unvollständige Aufzählung):
– Gefühllosigkeit,
– Schmerzen,
– Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.
5.2 Tanken – Umgang mit Benzin
Bewahren Sie Benzin nur in dafür
vorgesehenen und geprüften Behältern
(Kanistern) auf. Die Verschlusskappen der
Tankbehälter sind immer ordnungsgemäß
aufzuschrauben und festzuziehen.
Defekte Verschlüsse sind aus
Sicherheitsgründen auszutauschen.
Verwenden Sie niemals Getränkeflaschen
oder Ähnliches zum Entsorgen oder
Lagern von Betriebsstoffen wie z. B.
Kraftstoff. Personen, insbesondere
Kinder, könnten verleitet werden, daraus
zu trinken.
Benzin von Funken, offenen
Flammen, Dauerflammen,
Wärmequellen und anderen
Zündquellen fernhalten. Nicht
rauchen!
Tanken Sie nur im Freien und rauchen Sie
während des Betankens nicht.
Vor dem Tanken Verbrennungsmotor
abstellen und abkühlen lassen.
Benzin ist vor dem Starten des
Verbrennungsmotors einzufüllen.
Während der Verbrennungsmotor läuft
oder bei heißer Maschine darf der
Tankverschluss nicht geöffnet oder Benzin
nachgefüllt werden.
Den Kraftstofftank nicht ganz füllen,
sondern nur bis ca. 4 cm unter den Rand
des Einfüllstutzens, damit der Kraftstoff
Platz zum Ausdehnen hat.
Falls Benzin übergelaufen ist, den
Verbrennungsmotor erst starten, nachdem
die benzinverschmutzte Fläche gereinigt
wurde. Jeglicher Zündversuch ist zu
vermeiden, bis sich die Benzindämpfe
verflüchtigt haben (trockenwischen).
Verschütteter Kraftstoff ist stets
aufzuwischen.
Lebensgefahr!
Benzin ist giftig und hochgradig
entflammbar.

DEEN
13
FRNLITESPTPLHURU
0478 111 9921 A - DE
Wenn Benzin auf die Kleidung geraten ist,
muss diese gewechselt werden.
Bewahren Sie niemals das Gerät mit
Benzin im Tank innerhalb eines Gebäudes
auf. Entstehende Benzindämpfe können
mit offenem Feuer oder Funken in
Berührung kommen und sich entzünden.
Falls der Tank zu entleeren ist, sollte dies
im Freien erfolgen.
5.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer
festes Schuhwerk mit griffiger
Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in
Sandalen.
Während der Arbeit mit dem
Gerät ist stets Gehörschutz zu
tragen.
Bei Wartungs- und
Reinigungsarbeiten sowie beim
Transport des Geräts zusätzlich
stets feste Handschuhe tragen
und lange Haare zusammenbinden und
sichern (Kopftuch, Mütze etc.).
Beim Schärfen des
Mähmessers muss eine
geeignete Schutzbrille getragen
werden.
Das Gerät darf nur mit langen Hosen und
eng anliegender Kleidung in Betrieb
genommen werden.
Niemals lose Kleidung tragen, die an
beweglichen Teilen (Bedienhebel) hängen
bleiben kann – auch keinen Schmuck,
keine Krawatten und keine Schals.
5.4 Transport des Geräts
Nur mit Handschuhen arbeiten, um
Verletzungen an scharfkantigen und
heißen Geräteteilen zu verhindern.
Das Gerät nicht mit laufendem
Verbrennungsmotor transportieren. Vor
dem Transport Verbrennungsmotor
ausschalten, Messer auslaufen lassen
und Zündkerzenstecker abziehen.
Das Gerät nur mit ausgekühltem
Verbrennungsmotor und ohne Kraftstoff
transportieren.
Benutzen Sie geeignete Verladehilfen
(Laderampen, Hebevorrichtungen).
Gerät und mittransportierte Geräteteile
(z. B. Grasfangkorb) auf der Ladefläche
mit ausreichend dimensionierten
Befestigungsmitteln (Gurte, Seile usw.)
sichern.
Beim Anheben und Tragen Kontakt mit
dem Mähmesser vermeiden.
Beachten Sie die Angaben im Kapitel
"Transport". Dort ist beschrieben, wie das
Gerät anzuheben bzw. zu verzurren ist.
(Ö14.)
Beachten Sie beim Transport des Geräts
regionale gesetzliche Vorschriften,
insbesondere was die Ladungssicherheit
und den Transport von Gegenständen auf
Ladeflächen betrifft.
5.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen
mit dem Gerät arbeiten, welche die
Gebrauchsanleitung kennen.
Vor der Inbetriebnahme des Geräts
Kraftstoffsystem auf Dichtheit prüfen,
besonders die sichtbaren Teile wie z. B.
Tank, Tankverschluss,
Schlauchverbindungen. Bei Undichtigkeit
oder Beschädigung Verbrennungsmotor
nicht starten – Brandgefahr!
Gerät vor der Inbetriebnahme durch
Fachhändler instand setzen lassen.
Beachten Sie die kommunalen
Vorschriften für die Betriebszeiten von
Gartengeräten mit Verbrennungsmotor
bzw. Elektromotor.
Überprüfen Sie vollständig das Gelände,
auf dem das Gerät eingesetzt wird, und
entfernen Sie alle Steine, Stöcke, Drähte,
Knochen und sonstigen Fremdkörper, die
von dem Gerät hochgeschleudert werden
können. Hindernisse (z. B. Baumstümpfe,
Wurzeln) können im hohen Gras leicht
übersehen werden.
Markieren Sie deshalb vor der Arbeit mit
dem Gerät alle in der Rasenfläche
verborgenen Fremdobjekte (Hindernisse),
die nicht entfernt werden können.
Vor dem Gebrauch des Geräts sind
defekte Schalldämpfer sowie alle anderen
abgenutzten und beschädigten Teile zu
ersetzen. Unleserliche oder beschädigte
Gefahren- und Warnhinweise am Gerät
sind zu erneuern. Ihr VIKING Fachhändler
hält Ersatzklebeschilder und alle weiteren
Ersatzteile bereit.
Das Gerät darf nur im betriebssicheren
Zustand eingesetzt werden. Vor jeder
Inbetriebnahme ist zu kontrollieren,

0478 111 9921 A - DE
14
– ob das Gerät in vorschriftsmäßig
montiertem Zustand ist.
– ob sich das Schneidwerkzeug und die
gesamte Schneideinheit (Mähmesser,
Befestigungselemente,
Mähwerksgehäuse) in einwandfreiem
Zustand befinden. Insbesondere ist auf
sicheren Sitz, Beschädigungen
(Kerben oder Risse) sowie Verschleiß
zu achten. (Ö12.5)
– ob der Tankdeckel ordnungsgemäß
aufgeschraubt ist.
– ob der Tank und kraftstoffführende
Teile sowie der Tankdeckel in
einwandfreiem Zustand sind.
– ob die Sicherheitseinrichtungen (z. B.
Messer-Brems-Kupplung,
Auswurfklappe, Gehäuse, Lenker,
Schutzgitter) in einwandfreiem Zustand
sind und ordnungsgemäß
funktionieren.
– ob der Grasfangkorb unbeschädigt und
vollständig montiert ist; ein
beschädigter Grasfangkorb darf nicht
verwendet werden.
– ob der Öltankverschluss
ordnungsgemäß aufgeschraubt ist.
Bei Bedarf alle nötigen Arbeiten
durchführen bzw. einen Fachhändler
aufsuchen. VIKING empfiehlt den VIKING
Fachhändler.
5.6 Während der Arbeit
Arbeiten Sie niemals, während
sich Tiere oder Personen,
insbesonders Kinder, im
Gefahrenbereich aufhalten.
Die am Gerät installierten Schalt- und
Sicherheitseinrichtungen dürfen nicht
entfernt oder überbrückt werden.
Insbesondere Hebel Messerstopp niemals
am Lenkholm fixieren (z. B. durch
Anbinden).
Achtung –
Verletzungsgefahr!
Führen Sie niemals Hände oder
Füße an oder unter sich
drehende Teile. Berühren Sie niemals das
umlaufende Messer. Halten Sie sich
immer entfernt von der Auswurföffnung.
Der durch den Lenker gegebene
Sicherheitsabstand ist stets einzuhalten.
Der Lenker muss stets ordnungsgemäß
montiert sein und darf nicht verändert
werden. Das Gerät niemals mit
umgeklapptem Lenker in Betrieb nehmen.
Befestigen Sie niemals Gegenstände am
Lenker (z. B. Arbeitskleidung).
Arbeiten Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung.
Arbeiten Sie mit dem Gerät nicht bei
Regen, Gewitter und insbesondere nicht
bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen
verminderter Standhaftung erhöhte
Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten,
um ein Ausrutschen zu verhindern. Wenn
möglich, Einsatz des Geräts bei feuchtem
Untergrund vermeiden.
Abgase:
Das Gerät erzeugt giftige
Abgase, sobald der
Verbrennungsmotor läuft.Diese
Gase enthalten giftiges
Kohlenmonoxid, ein farb- und geruchloses
Gas, sowie andere Schadstoffe. Der
Verbrennungsmotor darf niemals in
geschlossenen oder schlecht belüfteten
Räumen in Betrieb genommen werden.
Starten:
Starten Sie das Gerät mit Vorsicht,
entsprechend den Hinweisen in Kapitel
"Gerät in Betrieb nehmen". (Ö11.)
Vor Arbeitsbeginn insbesondere Funktion
der Messer-Brems-Kupplung prüfen.
(Ö11.1)
Das Gerät darf beim Starten nicht gekippt
werden.
Vor dem Starten Mähmesser auskuppeln.
Hebel Fahrantrieb während des
Startvorgangs nicht betätigen.
Starten Sie den Verbrennungsmotor nicht,
wenn der Auswurfkanal nicht mit der
Auswurfklappe bzw. dem Grasfangkorb
abgedeckt ist.
Arbeiten an Hanglagen:
Hänge immer in Querrichtung bearbeiten,
niemals in Längsrichtung.
Verliert der Benutzer beim Mähen in
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörung (z. B. kleiner
werdendes Blickfeld), Hörstörung,
Schwindel, nachlassender
Konzentrationsfähigkeit Arbeit
sofort einstellen. Diese Symptome
können unter anderem durch zu
hohe Abgaskonzentrationen
verursacht werden.

DEEN
15
FRNLITESPTPLHURU
0478 111 9921 A - DE
Längsrichtung die Kontrolle, könnte er
zusätzlich vom mähenden Gerät überrollt
werden.
Seien Sie besonders vorsichtig, wenn Sie
die Fahrtrichtung am Hang ändern.
Achten Sie immer auf einen guten Stand
an Hängen und vermeiden Sie die Arbeit
mit dem Gerät an übermäßig steilen
Hängen.
Aus Sicherheitsgründen darf das Gerät
nicht an Hängen mit einer Steigung über
25° (46,6 %) eingesetzt werden.
Verletzungsgefahr!
25° Hangneigung entsprechen einem
vertikalen Anstieg von 46,6 cm bei 100 cm
horizontaler Länge.
Um eine ausreichende Schmierung des
Verbrennungsmotors sicherzustellen, sind
beim Einsatz des Geräts an Hängen
ergänzend die Angaben in der
mitgelieferten Gebrauchsanleitung
Verbrennungsmotor zu beachten.
Arbeitseinsatz:
Versuchen Sie nicht das Messer
zu inspizieren, während der
Rasenmäher in Betrieb ist.
Öffnen Sie nie die Auswurfklappe
und/oder nehmen Sie nie den
Grasfangkorb ab, solange das
Mähmesser läuft. Umlaufendes Messer
kann zu Verletzungen führen.
Führen Sie das Gerät nur im Schritttempo
– beim Arbeiten mit dem Gerät niemals
laufen. Durch schnelles Führen des
Gerätes steigt die Verletzungsgefahr
durch Stolpern, Ausrutschen usw.
Seien Sie besonders vorsichtig, wenn Sie
das Gerät umkehren oder zu sich
heranziehen.
Stolpergefahr!
Benutzen Sie das Gerät mit besonderer
Vorsicht, wenn Sie in der Nähe von
Müllhalden, Gräben und Deichen arbeiten.
Insbesondere auf ausreichenden Abstand
zu solchen Gefahrenstellen achten.
In der Grasnarbe verborgene Objekte
(Rasensprenganlagen, Pfähle,
Wasserventile, Fundamente, elektrische
Leitungen etc.) müssen umfahren werden.
Überfahren Sie niemals absichtlich solche
Fremdobjekte.
Achten Sie auf den Nachlauf
des Schneidwerkzeuges, der
bis zum Stillstand einige
Sekunden beträgt.
Schalten Sie den
Verbrennungsmotor aus, lassen Sie das
Arbeitswerkzeug zum Stillstand kommen
und ziehen Sie den Zündkerzenstecker
ab,
– wenn Sie das Gerät verlassen bzw.
wenn es unbeaufsichtigt ist,
– bevor Sie nachtanken. Tanken Sie nur
bei ausgekühltem Verbrennungsmotor.
Brandgefahr!
– bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal
beseitigen,
– bevor Sie das Gerät anheben und
tragen,
– bevor Sie das Gerät transportieren,
– bevor Arbeiten am Mähmesser
durchgeführt werden,
– bevor das Gerät überprüft oder
gereinigt wird oder bevor sonstige
Arbeiten (z. B. Umklappen des
Lenkers) an ihm durchgeführt werden,
– wenn ein Fremdkörper getroffen wurde
oder falls der Rasenmäher abnormal
stark vibriert. Überprüfen Sie in diesen
Fällen das Gerät, insbesondere die
Schneideinheit (Messer, Messerwelle,
Messerbefestigung), auf
Beschädigungen und führen Sie die
erforderlichen Reparaturen durch,
bevor Sie das Gerät erneut starten und
mit ihm arbeiten.
Kuppeln Sie das Mähmesser aus,
Verletzungsgefahr!
Führen Sie niemals Hände oder
Füße über, unter oder an sich
drehende Teile.
Verletzungsgefahr!
Starkes Vibrieren ist in der Regel
ein Hinweis auf eine Störung.
Der Rasenmäher darf
insbesondere mit beschädigter
oder verbogener Kurbelwelle oder
mit einem beschädigten bzw.
verbogenen Mähmesser nicht in
Betrieb genommen werden.
Lassen Sie die erforderlichen
Reparaturen von einem Fachmann
– VIKING empfiehlt den VIKING
Fachhändler – durchführen, falls
Ihnen die nötigen Kenntnisse
fehlen.

0478 111 9921 A - DE
16
– wenn Sie mit dem Gerät von und zu der
zu bearbeitenden Rasenfläche fahren
bzw. wenn Sie es zu diesem Zweck
schieben,
– bevor das Gerät auf einer nicht mit Gras
bewachsene Fläche geschoben bzw.
bevor mit ihm auf einer derartigen
Fläche gefahren wird,
– wenn das Gerät beim Schieben bzw.
Fahren über andere Flächen als Gras
anzukippen ist,
– bevor Sie die Schnitthöhe einstellen,
– bevor Sie die Auswurfklappe öffnen
oder den Grasfangkorb abnehmen.
5.7 Wartung und Reparaturen
Vor dem Beginn von
Reinigungs-, Einstell-,
Reparatur- und
Wartungsarbeiten das Gerät
auf festem, ebenem Boden abstellen, den
Verbrennungsmotor abstellen und
abkühlen lassen sowie den
Zündkerzenstecker abziehen.
Gerät insbesondere vor Arbeiten im
Bereich von Verbrennungsmotor,
Auspuffkrümmer und Schalldämpfer
auskühlen lassen. Es können
Temperaturen von 80° C und mehr
erreicht werden. Verbrennungsgefahr!
Der direkte Kontakt mit Motoröl kann
gefährlich sein, außerdem darf Motoröl
nicht verschüttet werden.
VIKING empfiehlt, das Einfüllen von
Motoröl bzw. einen Motorölwechsel dem
VIKING Fachhändler zu überlassen.
Reinigung:
Nach dem Arbeitseinsatz muss das
gesamte Gerät sorgfältig gereinigt
werden. (Ö12.3)
Vor dem Aufstellen in Reinigungsposition
Kraftstofftank entleeren (z. B. durch
Leerfahren).
Angesetzte Grasrückstände mit einem
Holzstab lösen. Mäherunterseite mit
Bürste und Wasser säubern.
Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das
Gerät nicht unter fließendem Wasser (z. B.
mit einem Gartenschlauch).
Benutzen Sie keine aggressiven
Reinigungsmittel. Diese können
Kunststoffe und Metalle beschädigen, was
den sicheren Betrieb Ihres VIKING Geräts
beeinträchtigen kann.
Um Brandgefahr zu vermeiden, ist der
Bereich der Kühlluftöffnungen, der
Kühlrippen und der Bereich des Auspuffs
frei von z. B. Gras, Stroh, Moos, Blättern
oder austretendem Fett zu halten.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten
durchgeführt werden, die in dieser
Gebrauchsanleitung beschrieben sind,
alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
Sollten Ihnen notwendige Kenntnisse und
Hilfsmittel fehlen, wenden Sie sich immer
an einen Fachhändler.
VIKING empfiehlt Wartungsarbeiten und
Reparaturen nur vom VIKING
Fachhändler durchführen zu lassen.
VIKING Fachhändlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre
oder Anbaugeräte, welche von VIKING für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile, sonst kann
die Gefahr von Unfällen mit
Personenschäden oder Schäden am
Gerät bestehen. Bei Fragen sollten Sie
sich an einen Fachhändler wenden.
VIKING Original-Werkzeuge, -Zubehör
und -Ersatzteile sind in ihren
Eigenschaften optimal auf das Gerät und
die Anforderungen des Benutzers
abgestimmt. VIKING Original-Ersatzteile
erkennt man an der VIKING-
Ersatzteilnummer, am Schriftzug VIKING
und gegebenenfalls am VIKING
Ersatzteilkennzeichen. Auf kleinen Teilen
kann das Zeichen auch allein stehen.
Aus Sicherheitsgründen sind
kraftstoffführende Bauteile
(Kraftstoffleitung, Kraftstoffhahn,
Kraftstofftank, Tankverschluss,
Anschlüsse usw.) regelmäßig auf
Beschädigungen und undichte Stellen zu
überprüfen und bei Bedarf von einem
Fachmann auszutauschen (VIKING
empfiehlt den VIKING Fachhändler).
Halten Sie Warn- und Hinweisaufkleber
stets sauber und lesbar. Beschädigte oder
verloren gegangene Aufkleber sind durch
neue Originalschilder von Ihrem VIKING
Fachhändler zu ersetzen. Falls ein Bauteil
durch ein Neuteil ersetzt wird, achten Sie
darauf, dass das Neuteil dieselben
Aufkleber erhält.
Verletzungsgefahr durch das
Mähmesser!
Durch Ziehen am Starterseil wird
bei eingekuppeltem Mähmesser
das Arbeitswerkzeug in eine
Drehbewegung versetzt. Achten
Sie stets auf ausreichenden
Abstand zum Mähmesser,
insbesondere von Händen und
Füßen, wenn Sie am Starterseil
ziehen.

DEEN
17
FRNLITESPTPLHURU
0478 111 9921 A - DE
Arbeiten an der Schneideinheit nur mit
dicken Arbeitshandschuhen und unter
äußerster Vorsicht vornehmen.
Halten Sie alle Muttern, Bolzen und
Schrauben, insbesondere die
Messerschraube, fest angezogen, damit
sich das Gerät in einem sicheren
Betriebszustand befindet.
Prüfen Sie das gesamte Gerät und den
Grasfangkorb regelmäßig, insbesondere
vor der Einlagerung (z. B. vor der
Winterpause), auf Verschleiß und
Beschädigungen. Abgenutzte oder
beschädigte Teile sind aus
Sicherheitsgründen sofort auszutauschen,
damit sich das Gerät immer in einem
sicheren Betriebszustand befindet.
Ändern Sie niemals die Grundeinstellung
des Verbrennungsmotors und überdrehen
sie ihn nicht.
Falls für Wartungsarbeiten Bauteile oder
Schutzeinrichtungen entfernt wurden, sind
diese umgehend und vorschriftsmäßig
wieder anzubringen.
5.8 Lagerung bei längeren
Betriebspausen
Lassen Sie den Verbrennungsmotor
abkühlen, bevor Sie das Gerät in einem
geschlossenen Raum abstellen.
Das Gerät mit entleertem Tank und den
Kraftstoffvorrat in einem abschließbaren
und gut durchlüfteten Raum aufbewahren.
Stellen Sie sicher, dass das Gerät vor
unbefugter Benutzung (z. B. durch Kinder)
geschützt ist.
Bewahren Sie niemals das Gerät mit
Benzin im Tank innerhalb eines Gebäudes
auf. Entstehende Benzindämpfe können
mit offenem Feuer oder Funken in
Berührung kommen und sich entzünden.
Falls der Tank zu entleeren ist, etwa zur
Stilllegung vor der Winterpause, sollte das
Entleeren des Kraftstofftanks nur im
Freien erfolgen (z. B. durch Leerfahren).
Gerät vor der Lagerung (z. B.
Winterpause) gründlich reinigen.
Gerät nur mit abgezogenem
Zündkerzenstecker einlagern.
Das Gerät im betriebssicheren Zustand
lagern.
5.9 Entsorgung
Abfallprodukte wie Altöl oder Kraftstoff,
gebrauchte Schmiermittel, Filter, Batterien
und ähnliche Verschleißteile können den
Menschen, Tieren und der Umwelt
schaden und müssen deshalb fachgerecht
entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center
oder Ihren Fachhändler, um zu erfahren,
wie Abfallprodukte fachgerecht zu
entsorgen sind. VIKING empfiehlt den
VIKING Fachhändler.
Stellen Sie sicher, dass ein ausgedientes
Gerät einer fachgerechten Entsorgung
zugeführt wird. Machen Sie das Gerät vor
der Entsorgung unbrauchbar. Um Unfällen
vorzubeugen, insbesondere Zündkabel
entfernen, Tank entleeren und Motoröl
ablassen.
Verletzungsgefahr durch das
Mähmesser!
Lassen Sie auch einen ausgedienten
Rasenmäher niemals unbeaufsichtigt.
Stellen Sie sicher, dass das Gerät und
insbesondere das Mähmesser außerhalb
der Reichweite von Kindern aufbewahrt
werden.

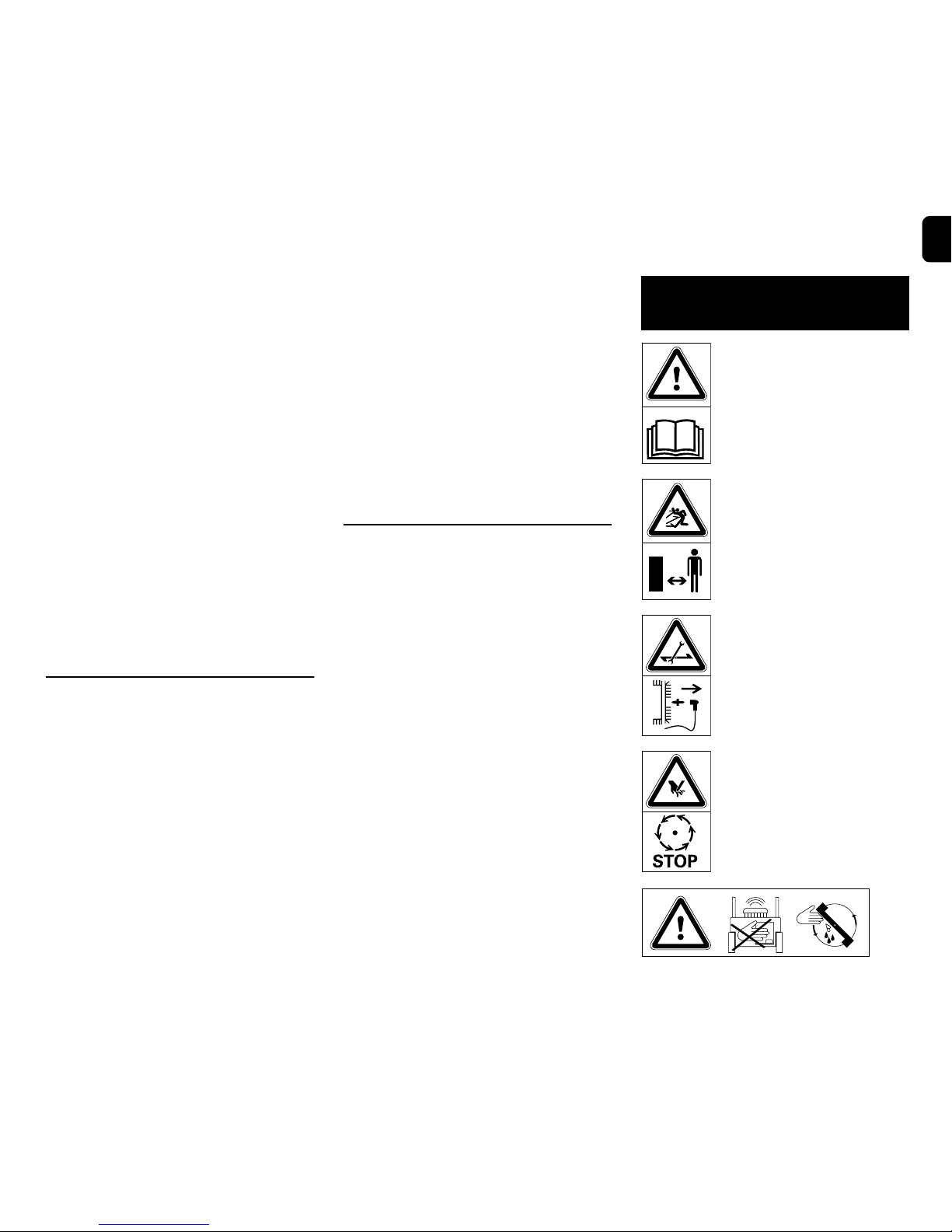

6. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbe-
reich fernhalten.
Verletzungsgefahr!
Vor Arbeiten am Schneid-
werkzeug, vor Wartungs-
und Reinigungsarbeiten
Zündkerzenstecker
abziehen.
Verletzungsgefahr!
Schneideinrichtung läuft
nach dem Ausschalten
wenige Sekunden nach
(Bremse des
Verbrennungsmotors/Mes-
serbremse).

0478 111 9921 A - DE
18

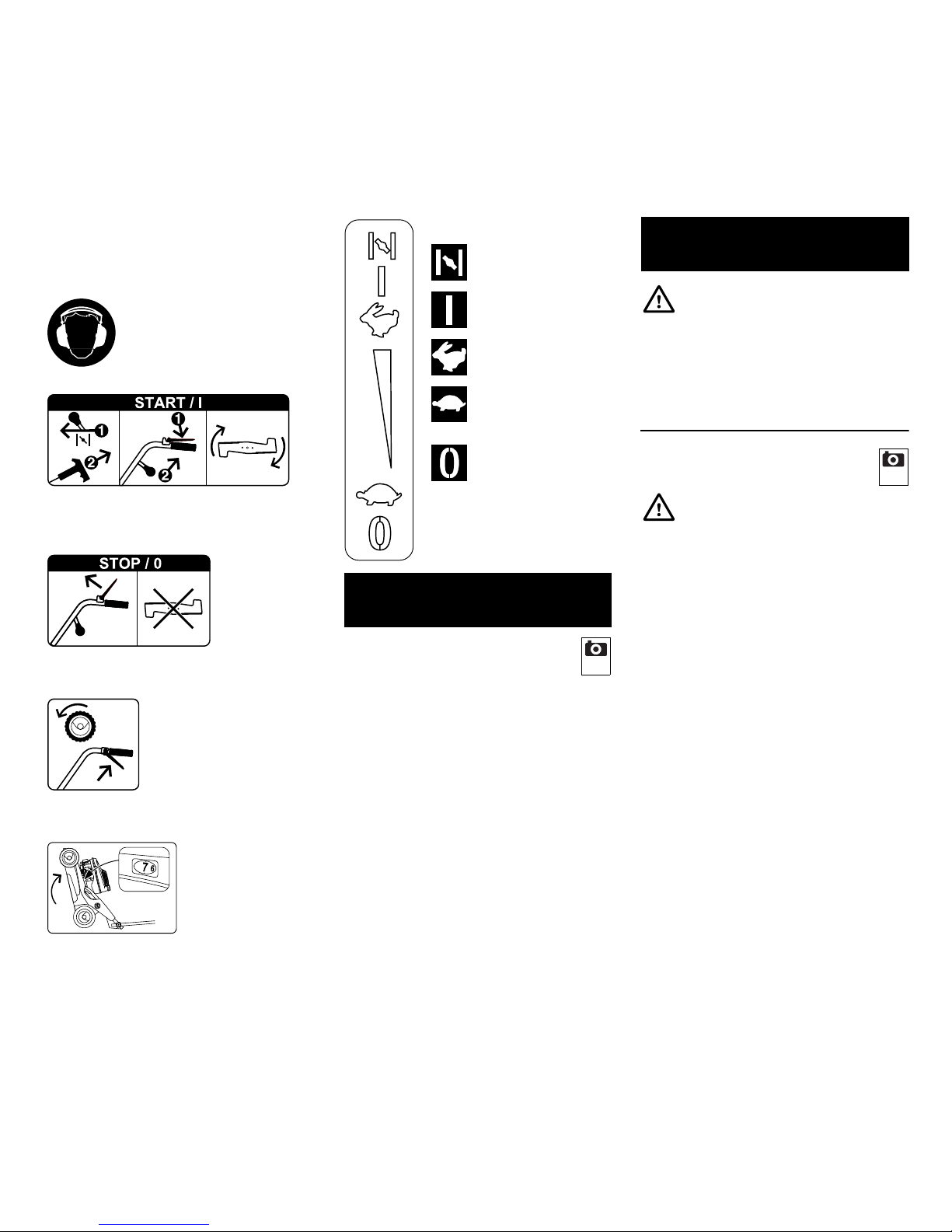

Achtung – Verletzungsgefahr!
Niemals bei laufendem
Verbrennungsmotor in den Arbeitsbereich
des Messers hineingreifen.
Verbrennungsmotor starten, Mähmesser
einkuppeln.
Mähmesser auskuppeln.
Fahrantrieb einschalten.
Der Mäher darf nur in Schnittposition 7
hochgekippt werden.
●Gerät für alle beschriebenen Arbeiten
auf einen waagrechten, ebenen und
festen Untergrund stellen.

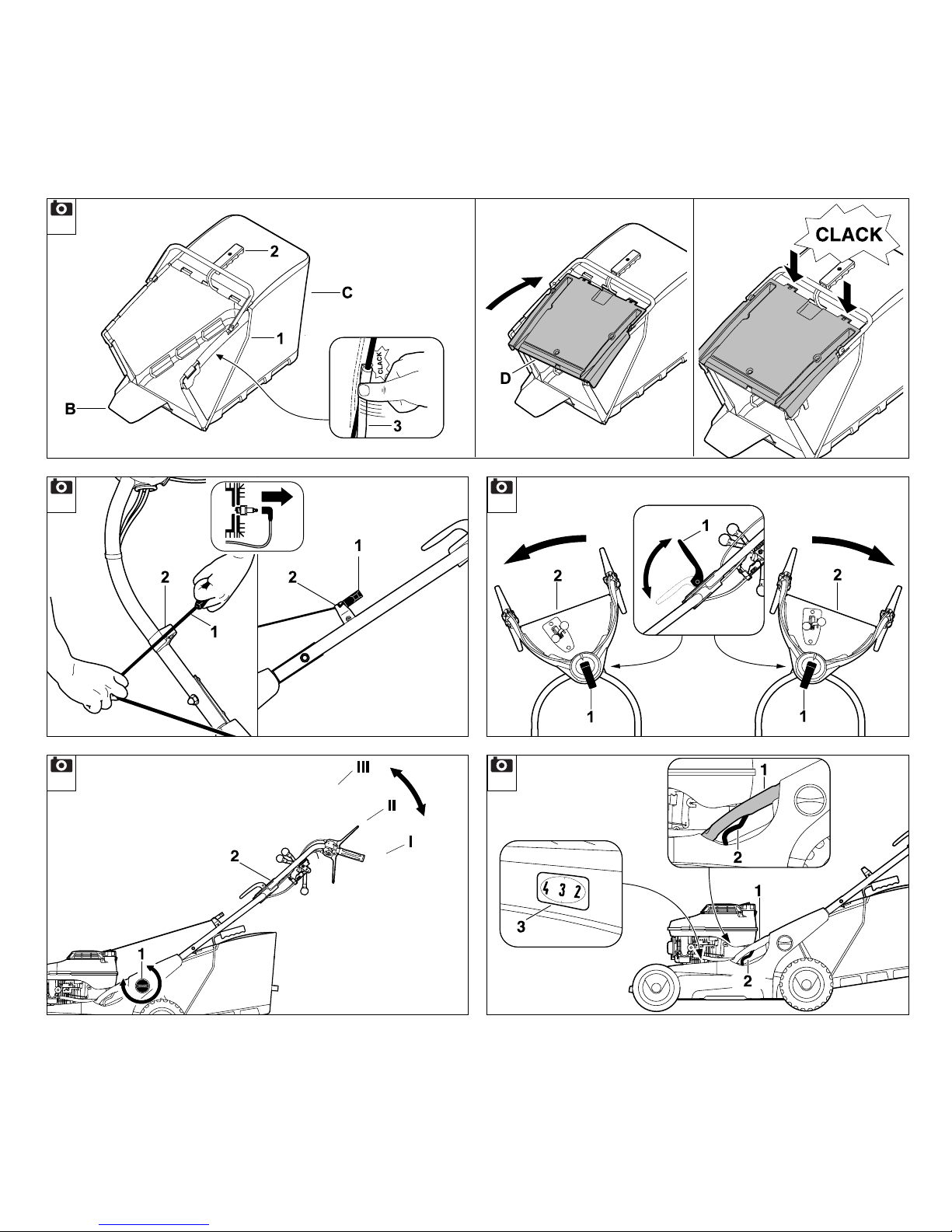

8.1Lenker montieren
●Lenkeroberteil (1) auf
Lenkerunterteile (2) aufstecken und
halten.
●Alle Seilzüge und Kabel in
Kabelknickschutz (3) einlegen.
Flachrundschrauben (E) von innen
nach außen durch die Bohrungen
stecken.
Kabelknickschutz (3) nur wie
abgebildet montieren. Die Seilzüge
müssen unter dem Lenker geführt
werden.
●Scheiben (F) auf Schrauben
aufstecken und Hutmuttern (G)
aufschrauben (22 - 28 Nm).
Klettbänder kontrollieren:
●Die Seilzüge müssen am
Lenkeroberteil wie abgebildet rechts
und links mit Klettbändern (4) fixiert
werden. Bei Bedarf Position der
Klettbänder korrigieren.
Während der Arbeit Gehör-
schutz tragen.
Gasverstellung:
Choke-Position
Start-Position
Hohe Drehzahl des
Verbrennungsmotors
Niedrige Drehzahl
des
Verbrennungsmotors
Stopp-Position
7. Lieferumfang
Pos. Bezeichnung Stk.
AGrundgerät 1
BGrasfangkorbrahmen 1
CGrasfangkorbgewebe 1
DKlappe Grasfangkorb 1
EFlachrundschraube 2
FScheibe 2
GHutmutter 2
•Gebrauchsanleitung 1
•Gebrauchsanleitung
Verbrennungsmotor
1
2
8. Gerät betriebsbereit
machen
Verletzungsgefahr!
Beachten Sie die
Sicherheitshinweise im Kapitel "Zu
Ihrer Sicherheit" (Ö5.).
Klemmgefahr!
Während der Lenkermontage das
Lenkeroberteil (1) mit einer Hand
an der höchsten Stelle halten.
3
