Installationsanleitung
Elektronisches Urinalspülsystem
ProDetect 2

Impressum
3 Impressum
Villeroy & Boch AG
Saaruferstraße
66693 Mettlach
Deutschland
Telefon: [phone] / 8 10
E-Mail: [e-mail]
www.villeroy-boch.com
Das Herunterladen und Verwenden von Bildern unserer Seiten ist ohne die schriftliche Zustimmung der Villeroy &
Boch AG nicht gestattet.
Vorstand
Frank Göring (Vorsitzender)
Andreas Pfeiffer
Nicolas Luc Villeroy
Dr. Markus Warncke
Aufsichtsrat
Wendelin von Boch-Galhau (Vorsitzender des Aufsichtsrats)
Register
Amtsgericht Saarbrücken, HRB 63610
Steuernummer
Villeroy & Boch AG: 020/100/00087
Copyright
Villeroy & Boch AG
Haftung
Die Inhalte unserer Seiten wurden mit größter Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktualität
der Inhalte können wir jedoch keine Gewähr übernehmen. Villeroy & Boch AG ist für die eigenen Inhalte, die
sie zur Nutzung bereithält, nach den allgemeinen Gesetzen verantwortlich. Von diesen eigenen Inhalten sind
Querverweise ("Links") auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir
davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir
diese Links beseitigen.
DE
S. 5

Inhaltsverzeichnis
Inhaltsverzeichnis
1 Titelseite........................................................................................................... 1
2 Titelseite........................................................................................................... 4
3 Impressum........................................................................................................ 5
4 Allgemeine Angaben........................................................................................ 7
4.1 Verwendete Darstellung.......................................................................................... 7
4.2 Zielgruppen............................................................................................................. 7
4.3 Gewährleistung....................................................................................................... 7
5 Sicherheit.......................................................................................................... 8
5.1 Bestimmungsgemäßer Gebrauch............................................................................ 8
5.2 Vernünftigerweise vorhersehbare Fehlanwendung.................................................. 8
5.3 Allgemeine Sicherheitshinweise.............................................................................. 9
6 Technische Daten............................................................................................. 10
7 Lieferumfang.................................................................................................... 13
7.1 Standard Lieferumfang........................................................................................... 13
7.2 Optionale Bauteile.................................................................................................. 15
8 Installation........................................................................................................ 16
8.1 Passende Urinale.................................................................................................... 16
8.2 Verschlauchung installieren.................................................................................... 16
8.3 Urinal montieren.................................................................................................... 18
8.4 HF-Sensor installieren............................................................................................ 18
8.5 Bluetoothadapter installieren (optional)................................................................. 20
8.6 Anschluss Netzvariante vorbereiten....................................................................... 22
8.7 Urinalspülsystem installieren.................................................................................. 24
9 Außerbetriebnahme......................................................................................... 33
10 Ersatzteile......................................................................................................... 34
S. 6

Allgemeine Angaben
4 Allgemeine Angaben
4.1 Verwendete Darstellung
Handlungsanweisungen
Auszuführende Schritte sind als nummerierte Liste dargestellt. Die Reihenfolge der Schritte ist einzuhalten.
Beispiel:
1. Handlungsschritt
2. Handlungsschritt
Ergebnisse einer Handlungsanweisung werden wie folgt dargestellt:
Pfeil
Pfeil
Aufzählungen
Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt.
Beispiel:
•Punkt 1
•Punkt 2
4.2 Zielgruppen
Die Zielgruppen dieser Bedienungsanleitung sind Installateure und Betreiber.
Die Zielgruppen dieser Installationsanleitung sind Installateure und Betreiber.
Installateure:
•Z. B. Facharbeiter und Handwerker. Diese Personen führen gemäß Autorisierung durch den Betreiber Arbeiten
aus, für die sie durch eine Berufsausbildung oder eine vergleichbare betriebliche Ausbildung die notwendigen
Kenntnisse besitzen, um die anfallenden Arbeiten fach- und sachgerecht sowie sicherheits- und gefahrengerecht
ausführen zu können. Ihre Arbeit unterliegt der Einweisung, Kontrolle und Verantwortung durch geschultes
Aufsichtspersonal/Fachpersonal, welches durch den Betreiber eingesetzt ist.
Elektrofachkraft:
•Diese Fachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der
einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen und
mögliche Gefahren selbstständig zu erkennen und zu vermeiden. Die Elektrofachkraft ist für den speziellen
Einsatzort, in dem sie tätig ist, ausgebildet und kennt die relevanten Normen und Bestimmungen.
4.3 Gewährleistung
Villeroy & Boch übernimmt keine Verantwortung für Fehlfunktionen und Beschädigungen bei unsachgemäßer
Montage.
Verwenden Sie nur Originalteile von Villeroy & Boch.
DE
S. 7

Sicherheit
5 Sicherheit
5.1 Bestimmungsgemäßer Gebrauch
ProDetect 2 ausschließlich mit Frischwasser verwenden. Schmutzpartikel im Wasser können das Magnetventil und
die Siebdichtung verstopfen. Der maximal zulässige Leitungsdruck darf 4 bar nicht überschreiten.
ProDetect 2 nur in Verbindung mit nachfolgend aufgeführten Urinalen verwenden:
•Architectura 5586 / 5587 / 5574
•Subway 7513
•O.novo / Omnia 7507 / 7557 / 7527
•Venticello 5504
Zur bestimmungsgemäßen Verwendung gehören auch:
•das Beachten aller Hinweise dieser Bedienungsanleitung
•das Beachten aller Hinweise dieser Installationsanleitung
•das Einhalten der Inspektions- und Wartungsarbeiten
•das ausschließliche Verwenden von Originalteilen
5.2 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter der „bestimmungsgemäßen Verwendung“ festgelegte oder über diese hinausgehende
Benutzung gilt als nicht bestimmungsgemäß!
Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige Verantwortung und der
Hersteller übernimmt keinerlei Haftung.
Aufgrund des geringen Bauraums der Urinale ist bei der Installation des ProDetect 2 sorgfältig zu arbeiten.
Folgende Hinweise beachten:
•Kabel dürfen nicht gequetscht werden
•der Sensor muss an der richtigen Position und in der richtigen Sensorrichtung eingebaut werden
•bei der Netzvariante muss der Stromanschluss an der richtigen Position installiert werden
•bei der Installation des Netzanschlusses dürfen nur Unterputzdosen verwendet werden
•bei der Installation des Netzanschlusses dürfen keine Aufputzdosen mit herausragenden Rahmenteilen
verwendet werden
•nach abgeschlossener Montage der Urinale dürfen keine Kabel mehr durch den Revisionsschacht nach unten
heraushängen
Hinweis
Vor Öffnen der angeschlossenen Wasserleitung ist sicherzustellen, dass die Urinalsteuerung
vorher für mind. 30 sek. in Betrieb genommen wurde (Spannungsanschluss). Dies gilt für
die Batterie- und Netzvariante.
S. 8

Sicherheit
5.3 Allgemeine Sicherheitshinweise
Warnung!
Stromschlag durch Berühren stromführender Komponenten!
Schwere Verletzungen bis hin zum Tod können die Folge sein.
Im Falle einer Netzvariante den Netzanschluss ausschließlich von einer Elektrofachkraft
ausführen lassen.
Den Netzstecker nicht mit nassen Händen einstecken oder abziehen.
Sicherstellen, dass während der Arbeiten die Leitung stromfrei geschaltet und gegen
Wiedereinschalten gesichert ist.
Vorsicht!
Gefahr für die Umwelt durch falsche Handhabung von umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher
Entsorgung, können erhebliche Schäden für die Umwelt entstehen.
Batterien fachgerecht entsorgen. Altbatterien nie über den Hausmüll entsorgen!
Die vor Ort gültigen Vorschriften beachten.
Vorsicht!
Gefahr für die Umwelt durch falsche Handhabung von umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher
Entsorgung, können erhebliche Schäden für die Umwelt entstehen.
Elektronikgeräte recyclen oder fachgerecht entsorgen. Elektronikgeräte nie über den
Hausmüll entsorgen!
Die vor Ort gültigen Vorschriften beachten.
DE
S. 9

Technische Daten
6 Technische Daten
Sensorfunktion Erkennen des Urinflusses in der Keramik
Sensorprinzip HF Sensor 5,8 GHz
Schaltnetzteil
•primär: 100-240V, +/- 10%, 50 - 60
Hz
•sekundär: 12V DC, 1A
Spannungsversorgung
(Varianten)
Batterie 6 x 1,5V Alkali (Typ AA / LR6)
Lebensdauer Batterie ca. 3 Jahre / 200.000 Spülungen
Bedienelemente 2 Taster
Anzeigeelemente 1 LED
Schnittstelle Digitale Datenschnittstelle integriert in
Stromversorgungskabel zum Anschluss
eines Bluetooth-Adapters
Diagnose, Einstellfunktionen
mittels Smartphone / Tablet
S. 10

Technische Daten
Spülmenge 0,8 / 2 / 3 / 4 l (bei 3 bar) Detailierte Einstellungen über
App (optional)
Hygienespülung ein / aus Detailierte Einstellungen über
App (optional)
Stadionmodus ein / aus Detailierte Einstellungen über
App (optional)
Basis-Empfindlichkeit niedrig / normal Auch über App
Mindest-Nutzungsdauer 9 / 7 / 5 / 3 s Auch über App
Hybridmodus ein / aus sowie Intervalle 1 /
3 / 6 / 12 / 24 / 48 h Auch über App
Auf Werkseinstellung zurücksetzen Auch über App
Einstellfunktionen:
(Werkseinstellung fett)
Reinigungs-/Sperrmodus (ein / aus) Nur über App
Schutzgrad der Elektronik IP 64 Staubdicht, Schutz gegen
Spritzwasser aus allen
Richtungen
Sensorfunktion Erkennen des Urinflusses in der Keramik
Sensorprinzip HF Sensor 5,8 GHz
Schaltnetzteil
•primär: 100-240V, +/- 10%, 50 - 60
Hz
•sekundär: 12V DC, 1A
Spannungsversorgung
(Varianten)
Batterie 6 x 1,5V Alkali (Typ AA / LR6)
Lebensdauer Batterie ca. 3 Jahre / 200.000 Spülungen
Bedienelemente 2 Taster
Anzeigeelemente 1 LED
Schnittstelle Digitale Datenschnittstelle integriert in
Stromversorgungskabel zum Anschluss
eines Bluetooth-Adapters
Diagnose, Einstellfunktionen
mittels Smartphone / Tablet
Spülmenge 0,8 / 2 / 3 / 4 l (bei 3 bar) Detailierte Einstellungen über
App (optional)
Hygienespülung ein / aus Detailierte Einstellungen über
App (optional)
Stadionmodus ein / aus Detailierte Einstellungen über
App (optional)
Basis-Empfindlichkeit niedrig / normal Auch über App
Einstellfunktionen:
(Werkseinstellung fett)
Mindest-Nutzungsdauer 9 / 7 / 5 / 3 s Auch über App
DE
S. 11

Technische Daten
Hybridmodus ein / aus sowie Intervalle 1 /
3 / 6 / 12 / 24 / 48 h Auch über App
Auf Werkseinstellung zurücksetzen Auch über App
Reinigungs-/Sperrmodus (ein / aus) Nur über App
Schutzgrad der Elektronik IP 64 Staubdicht, Schutz gegen
Spritzwasser aus allen
Richtungen
S. 12

Lieferumfang
7 Lieferumfang
7.1 Standard Lieferumfang
Lieferumfang vor Ort auf Vollständigkeit und evtl. Schäden prüfen.
Urinalspülsystem mit Netzteil

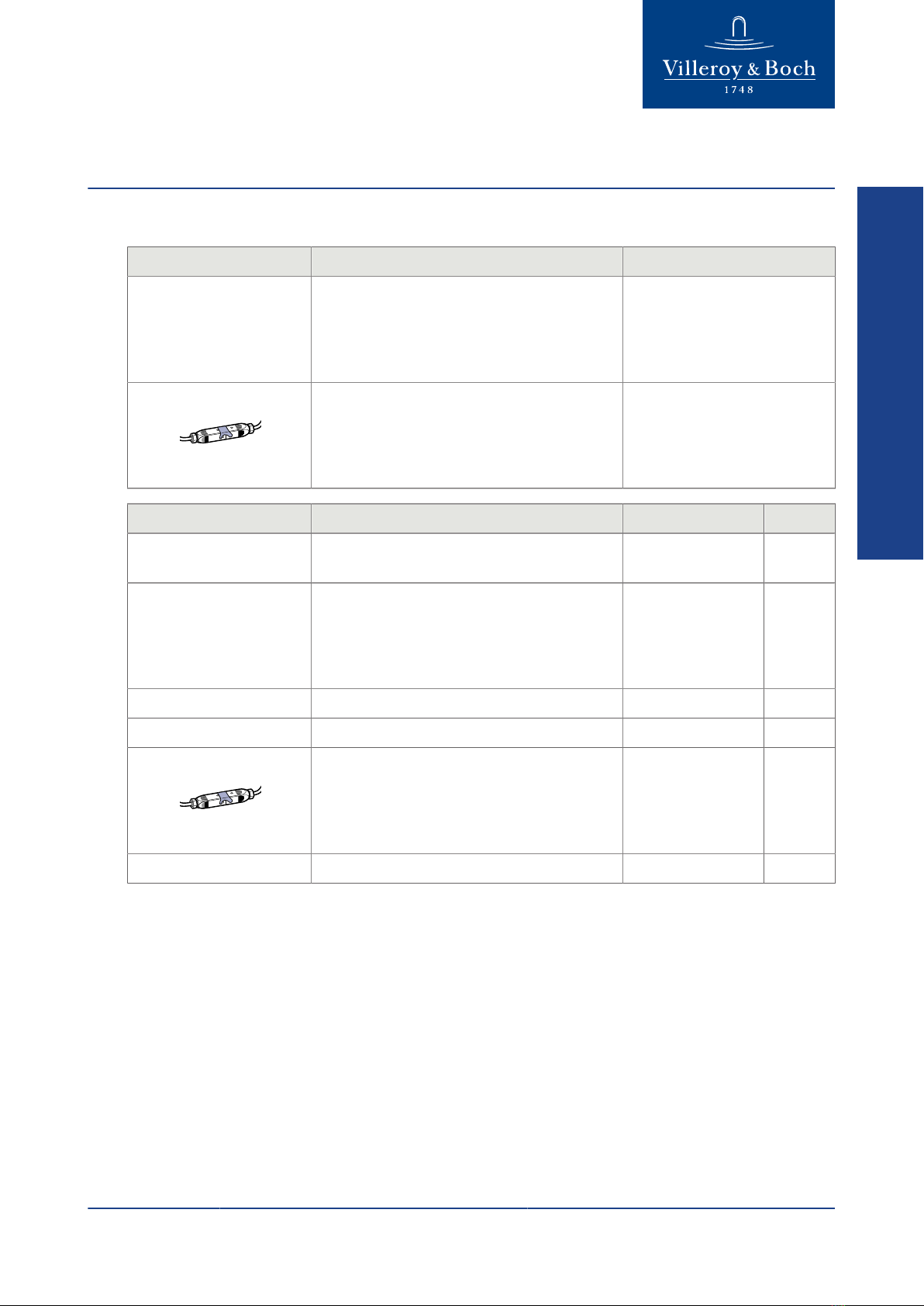

Bauteil Bezeichnung Artikelnummer Stück
Gesamtsystem 9190N100 -
Steuereinheit 91906800 1
220V Netzteil 91906400 1
HF-Sensor 91906000 1
Verschlauchung / Wasserstrecke inkl.
Magnetventil 91906600 1
Abdichtungsgummi 91905500 1
Terostat Tape - 3
Installationsanleitung - 1
Bedienungsanleitung - 1
DE
S. 13

Lieferumfang
Urinalspülsystem mit Batterie
Bauteil Bezeichnung Artikelnummer Stück
Gesamtsystem 9190B100 -
Steuereinheit 91906800 1
Batteriefach 91906500 1
HF-Sensor 91906000 1
Verschlauchung / Wasserstrecke inkl.
Magnetventil 91906600 1
Abdichtungsgummi 91905500 1
Terostat Tape - 3
Installationsanleitung - 1
Bedienungsanleitung - 1
S. 14

Lieferumfang
7.2 Optionale Bauteile
Bauteil Bezeichnung Artikelnummer
Bluetooth-Adapter
(nur möglich bei Netzvariante) 91906100
Adapter für Netzanschluss
91905700
Bauteil Bezeichnung Artikelnummer Stück
Bluetooth-Adapter
(nur möglich bei Netzvariante) 91906100 -
Bluetooth-Adapter
- 1
Terostat Tape - 1
Adapter für Netzanschluss 91905700 -
Adapter für Netzanschluss
- 1
Einbauanleitung - 1
DE
S. 15

Installation
8 Installation
Hinweis
Vor Öffnen der angeschlossenen Wasserleitung ist sicherzustellen, dass die Urinalsteuerung
vorher für mind. 30 sek. in Betrieb genommen wurde (Spannungsanschluss). Dies gilt für
die Batterie- und Netzvariante.
8.1 Passende Urinale
Hinweis
Urinale mit senkrechtem Abgang
Bei Urinalen mit senkrechtem Abgang nur die Netzvariante verwenden.
Wir empfehlen den optionalen Bluetooth-Adapter zu installieren. Dadurch wird die einfache
Bedienung des Systems, ohne Demontage des Urinals, sichergestellt.
ProDetect 2 nur in Verbindung mit nachfolgend aufgeführten Urinalen verwenden:
•Architectura 5586 / 5587 / 5574
•Subway 7513
•O.novo / Omnia 7507 / 7557 / 7527
•Venticello 5504
8.2 Verschlauchung installieren
Hinweis
Bei Erstinstallation von Urinal und ProDetect 2
•Vor dem Installieren der Verschlauchung alle nötigen Schritte für die Montage des
Urinals in der separaten Montageanleitung durchführen.
•Wasserleitung vor der Installation durchspülen, um mögliche Verunreinigungen zu
beseitigen.
•Vor dem Installieren der Verschlauchung sicherstellen, dass die Dichtungen am
Magnetventil korrekt angeordnet sind (siehe Skizze).
Hinweis
Nachträgliche Installation ProDetect 2
•Vor dem Installieren der Verschlauchung die Urinal-Befestigungen entfernen.
•Wasserleitung vor der Installation durchspülen, um mögliche Verunreinigungen zu
beseitigen.
•Vor dem Installieren der Verschlauchung sicherstellen, dass die Dichtungen am
Magnetventil korrekt angeordnet sind (siehe Skizze).
S. 16

Installation
1. Das Gewinde am Anschlussstutzen der Verschlauchung mit Teflonband abdichten und den Anschlussstutzen in
den Wasseranschluss eindrehen.
2. Abdichtungsgummi aufstecken.
DE
S. 17

Installation
Hinweis
Die Verschlauchung muss parallel zur Wand
ausgerichtet sein.
Das Magnetventil darf nicht von der Wand
wegstehen.
3. Beide Kontermuttern am Aufnahmegehäuse des Magnetventils fest anziehen.
4. Anschliessend Dichtigkeitstest durchführen.
5. Je nach Urinaltyp ggf. die Urinal-Befestigungen anschrauben.
8.3 Urinal montieren
Für die Montage des Urinals, siehe separate Montageanleitung des verwendeten Urinals.
8.4 HF-Sensor installieren
Der HF-Sensor wird über ein steckbares Kabel an die Steuereinheit angeschlossen.
Hinweis
Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, trocken und
staubfrei sein.
S. 18

Installation
Einbaupositionen
DE
S. 19

Installation
HF-Sensor befestigen
1. Das mitgelieferte Terostat-Tape am HF-Sensor befestigen.
Der Pfeil auf dem HF-Sensor muss zur Keramik hin zeigen.
Das Sensorkabel wird nach oben abgeführt.
2. Je nach verwendetem Urinal den HF-Sensor an die markierte Stelle an der Keramik kleben und festdrücken.
8.5 Bluetoothadapter installieren (optional)
Hinweis
Netzvariante
Der Bluetooth-Adapter kann nur bei Netzbetrieb verwendet werden.
ProDetect 2 ist für den Anschluss eines Bluetooth-Adapters vorgerüstet.
Der Bluetooth-Adapter ist permanent im Urinal verbaut.
S. 20
