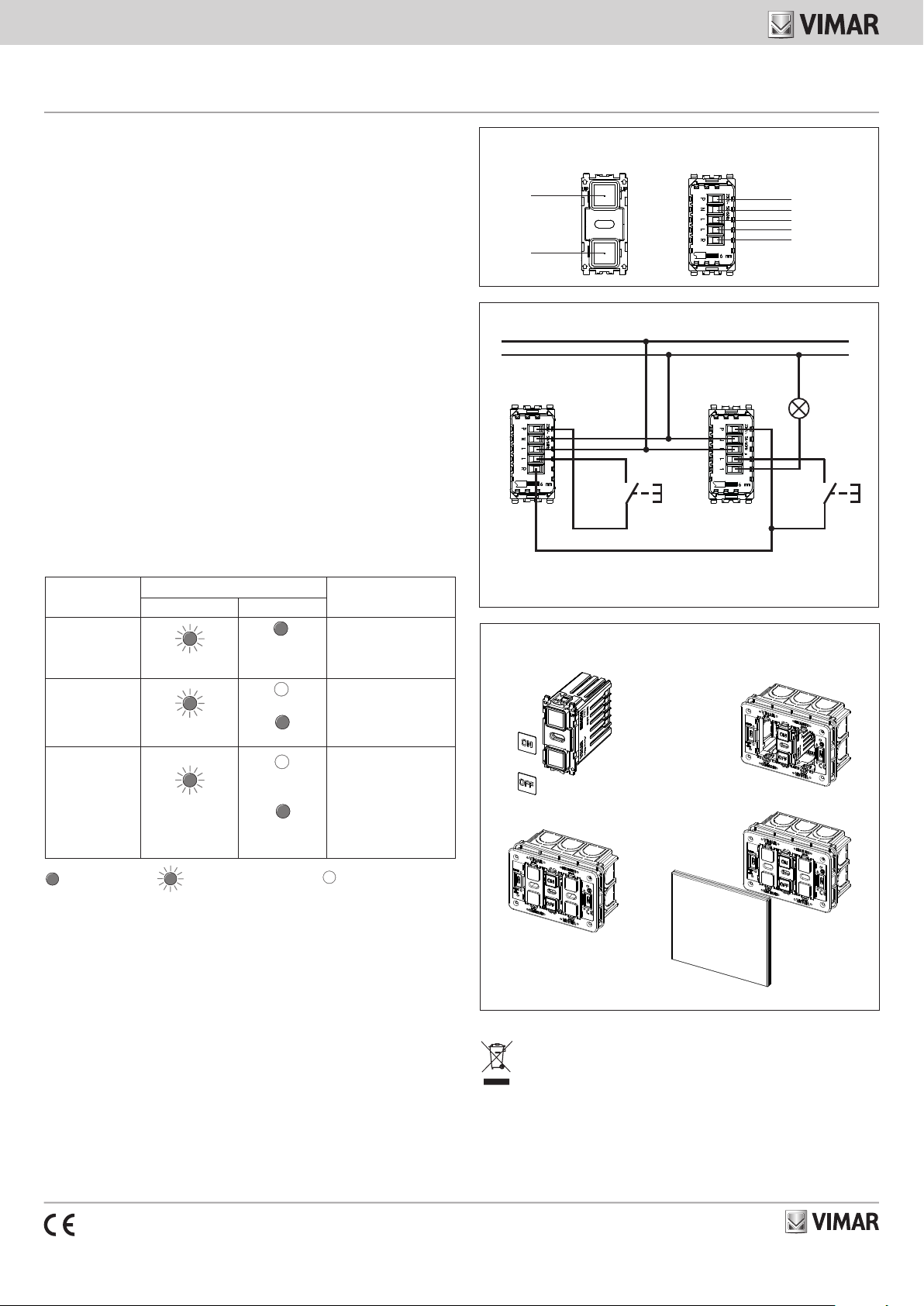

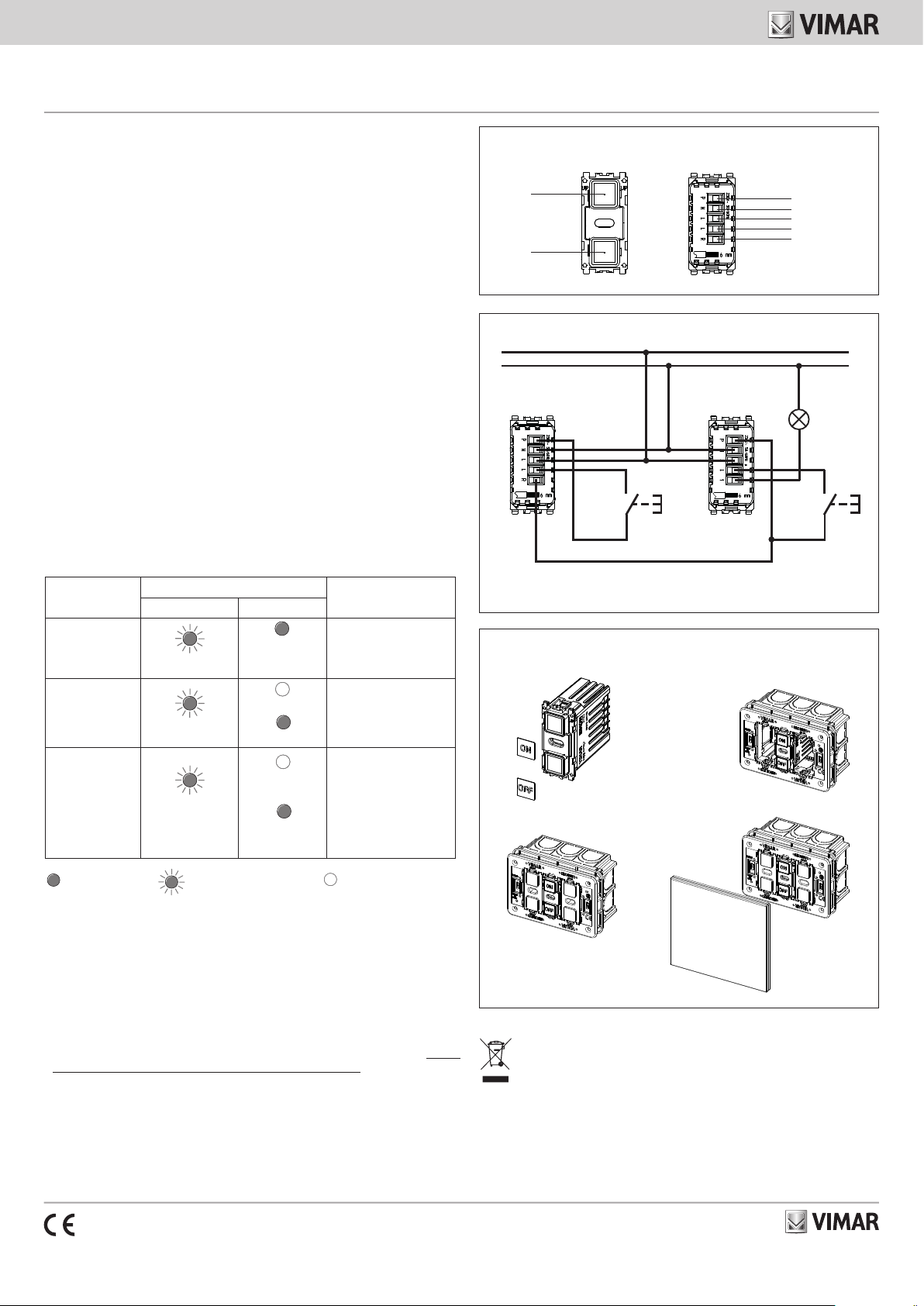

Eikon TACTIL
21122
Comando elettronico remoto, 2 pulsanti per la gestione remota di un singolo
comando elettronico o per il controllo centralizzato di più comandi, da comple-
tare con etichetta e placca Eikon Tactil.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 230 V~, 50/60 Hz
• Spie luminose con simboli intercambiabili per individuazione al buio.
• Ricalibrazione dei pulsanti a sfioramento: 1 minuto
• Temperatura di funzionamento: -5 °C - +35 °C.
CARICHI COMANDABILI.
• Uscita codificata (morsetto R): 230 V~, 50 mA max
• L’apparecchio, collegato ai dispositivi 21119, 21134 e 21174 consente il comando da remoto
dei carichi ad essi collegati (distanza massima 100 m)
FUNZIONAMENTO.
• Spie frontali sempre accese
• Comandi: doppio pulsante a sfioramento sul fronte; il comando avviene appoggiando lievemente
il dito sul fronte del dispositivo in corrispondenza della spia illuminata
• In fase di configurazione il buzzer è sempre abilitato
ATTENZIONE: Il circuito sul lato carico deve essere considerato sempre in tensione.
N.B: Ad ogni installazione della placca attendere almeno 1 min. per la sua ricalibrazione.
CONFIGURAZIONE.
A carico/lampada spento premere contemporaneamente entrambi i tasti posti sotto la placca; il
tasto superiore inzierà a lampeggiare ed entrerà nella fase di configurazione 1:
- premere brevemente il tasto inferiore per modificare le impostazioni della configurazione selezionata
- premere brevemente il tasto superiore lampeggiante per salvare la fase selezionata e passare
alla fase di configurazione successiva.
Se entro 15 s non si effettua nessuna operazione, il dispositivo esce dalla configurazione senza
salvare l’ultima fase.
CONFIGURAZIONE IMPOSTAZIONE PROCEDURA
LED tasto superiore LED tasto inferiore
FASE 1
Modifica luminosità
1 lampeggio ripetuto
Sempre acceso
alla luminosità
impostata
Premere il tasto inferiore per
modificare ciclicamente la lu-
minosità (bassa, media, alta)
FASE 2
Abilitazione buzzer 2 lampeggi ripetuti
Buzzer disattivo
Buzzer attivo
Premere il tasto inferiore per
attivare/disattivare il buzzer
FASE 3
Abilitazione
scenario
(da utilizzare quando
si devono comandare
dispositivi diversi con-
temporaneamente )
3 lampeggi ripetuti
Scenario
disabilitato (default)
Scenario solo OFF
abilitato
Premere il tasto inferiore
per abilitare o disabilitare il
comportamento scenario
LED acceso LED lampeggiante LED spento (default)
VISTA FRONTALE E POSTERIORE
LED
tasto
superiore
LED
tasto
inferiore
P
N
L
L
N
COLLEGAMENTI
INSTALLAZIONE
1. 2.
3. 4.
AVVERTENZE.
Collegare l’apparecchio come indicato nella figura “COLLEGAMENTI”. Il circuito di alimentazione
(L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore automatico,
con corrente nominale non superiore a 10 A.
REGOLE DI INSTALLAZIONE.
• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato su placche Eikon Tactil a 2, 3 e 4 moduli; usare l’apposito
copriforo art. 21041 per chiudere i moduli non utilizzati.
• In caso di installazione con placca 5M BS (2+blank+2), quindi su supporto art. 20609, il dispo-
sitivo non può essere installato nel modulo centrale del supporto stesso; tale modulo va chiuso
utilizzando il copriforo art. 21041 (per i dettagli si veda SC-Scheda presente su www.vimar.com
-> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo).
• Sulla stessa placca utilizzata per l’art. 21122 non possono essere installati dispositivi Tactil SELV
(art. 21520, 21540, 21840, 21860).
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
21122 21119
L
R
Pulsante
NO
Pulsante
NO
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi presente
su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile
consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elet-
tronici con superficie di vendita di almeno 400 m2è inoltre possibile consegnare gratuitamente,
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’ade-
guata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400575B0 04 2002
Eikon TACTIL
21122
FRONT AND REAR VIEW
LED
top
button
LED
bottom
button
P
N
L
L
N
CONNECTIONS
21122 21119
L
R
N/O push-
button
N/O push-
button

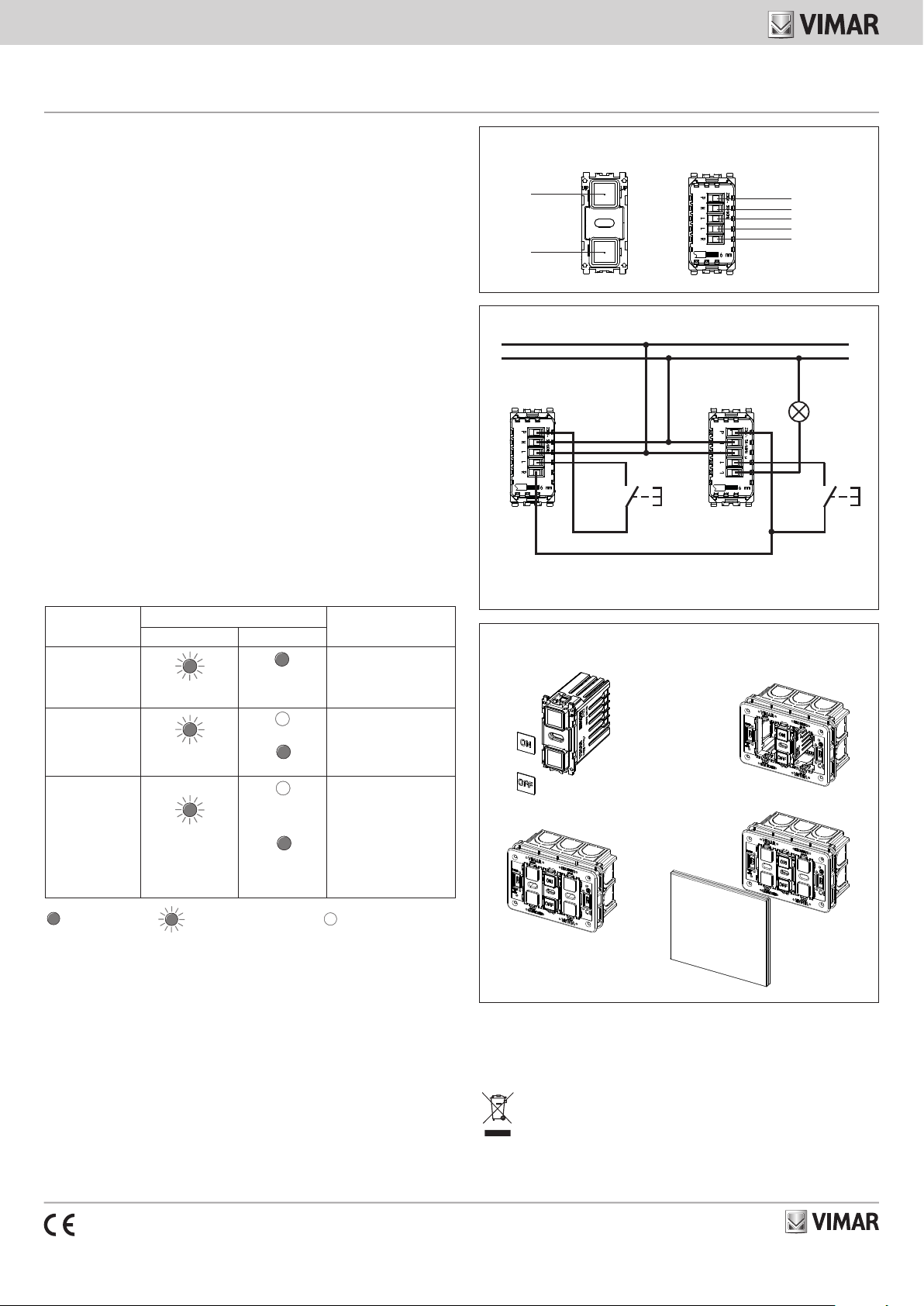

INSTALLATION
1. 2.
3. 4.
Electronic remote control, 2 buttons for remote management of a single elec-
tronic control or for central control of multiple commands, to be completed with
Eikon Tactil cover plate and label.
FEATURES.
• Rated supply voltage: 230 V~, 50/60 Hz
• Indicator lights with interchangeable symbols for identification in the dark.
• Touch button recalibration: 1 minute
• Operating temperature: -5 °C - +35 °C.
CONTROLLABLE LOADS.
• Coded output (terminal R): 230 V~, 50 mA max
• When connected to devices 21119, 21134 and 21174 the appliance provides remote control
over their loads (maximum distance 100 m)
OPERATION.
• Front indicator lights always on
• Controls: double touch button on the front; controls are made by lightly placing a finger on the
front of the device over the illuminated indicator light
• The buzzer is always enabled when configuring
CAUTION: The circuit load should be considered always powered.
N.B: Each time the cover plate is installed, wait at least 1 min. for it to be recalibrated.
CONFIGURATION.
With the load/lamp switched off, press both buttons under the cover plate simultaneously. The top
button will start blinking and enter configuration phase 1:
- tap on the bottom button to change the settings of the selected configuration
- tap on the blinking top button to save the selected phase and move on to the next phase of
configuration.
If no operations are performed within 15 s, the device will exit the configuration without saving
the last phase.
CONFIGURATION SETTING PROCEDURE
Top button LED Bottom button LED
PHASE 1
Change brightness
1 repeated blink
Always on
at the set bright-
ness
Press the bottom button to
change the brightness cycli-
cally (low, medium, high)
PHASE 2
Enable buzzer 2 repeated blinks
Buzzer off
Buzzer on
Press the bottom button to
switch the buzzer on/off
PHASE 3
Enable
scenario
(to be used when
you need to control
different devices
simultaneously)
3 repeated blinks
Scenario
disabled (default)
Scenario only OFF
enabled
Press the bottom button
to enable or disable the
scenario behaviour
LED on LED blinking LED off (default)
INSTRUCTIONS.
Connect the appliance as indicated in the "CONNECTIONS" illustration. The power circuits (L-N)
should be protected against overloading by installing a device, fuse or circuit breaker, with rated
current not exceeding 10 A.
INSTALLATION RULES.
• Installation should be carried out by qualified staff in compliance with the current regulations
regarding the installation of electrical equipment in the country where the products are installed.
• The device can be installed on Eikon Tactil cover plates with 2, 3 and 4 modules; use the dedicated
blank module art. 21041 to close the unused modules.
• When installing with a BS 5M cover plate (2+blank+2), thus on the mounting frame art. 20609,
the device cannot be installed in the central module of the mounting frame; this module should
be closed by using the blank module art. 21041 (for details, see SC-Card on www.vimar.com ->
Products -> Product Catalogue at the article code).
• On the same cover plate used for art. 21122 it is not possible to install SELV Tactil devices (art.
21520, 21540, 21840, 21860).
REGULATORY COMPLIANCE.
LV directive. EMC directive. Standard EN 60669-2-1.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
For all details on possible installation architectures, please refer to SI-Installation Diagrams for the
relevant item code at www.vimar.com -> Products -> Product catalogue.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must
not be included with other general waste at the end of its working life. The user must take the worn
product to a sorted waste center, or return it to the retailer when purchasing a new one. Products
for disposal can be consigned free of charge (without any new purchase obligation) to retailers with
a sales area of at least 400 m2, if they measure less than 25 cm. An efficient sorted waste collection
for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid
the potential negative effects on the environment and people’s health, and encourages the re-use
and/or recycling of the construction materials.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400575B0 04 2002
Eikon TACTIL
21122
INSTALLATION
1. 2.
3. 4.
VUE AVANT ET ARRIÈRE
LED
touche
supérieure
LED
touche
inférieure
P
N
L
L
N
BRANCHEMENTS
21122 21119
L
R
Bouton NO Bouton NO
Commande électronique à distance, 2 boutons pour la gestion à distance d'une
seule commande électronique ou pour le contrôle centralisé de plusieurs com-
mandes, à compléter avec étiquette et plaque Eikon Tactil.
CARACTÉRISTIQUES
• Tension nominale d'alimentation: 230 V~, 50/60 Hz
• Voyants lumineux avec symboles interchangeables pour localisation dans l'obscurité.
• Recalibrage des boutons à effleurement: 1 minute
• Température de fonctionnement: -5 °C - +35 °C
CHARGES COMMANDABLES
• Sortie codée (borne R) : 230 V~, 50 mA max
• L’appareil relié aux dispositifs 21119, 21134 et 21174 permet de commander à distance les
charges qu'ils commandent (distance maxi 100 m)
FONCTIONNEMENT
• Voyants sur bandeau toujours allumés
• Commandes : double bouton à effleurement sur le devant; la commande se fait en appuyant
légèrement sur le devant du dispositif, au niveau du voyant allumé
• En phase de configuration, le buzzer est toujours validé.
ATTENTION Le circuit côté charge doit être considéré comme étant toujours sous tension.
N.B: Attendre au moins 1 min, nécessaire à la plaque pour qu'elle puisse se recalibrer
à chaque montage.
CONFIGURATION
En charge/lampe éteinte, appuyer simultanément sur les deux touches se trouvant sous la plaque;
la touche supérieure commence à clignoter et entre dans la phase de configuration 1:
- appuyer rapidement sur la touche inférieure pour modifier les réglages de la configuration
sélectionnée;
- appuyer rapidement sur la touche supérieure clignotante pour sauvegarder la phase sélection-
née et passer à la phase suivante de configuration.
Au bout de 15 secondes d'inactivité, le dispositif quitte la configuration sans sauvegarder la
dernière phase.
CONFIGURATION CONFIGURATION PROCÉDURE
Led touche supérieure Led touche inférieure
PHASE 1
Modification inten-
sité lumineuse
1 clignotement
répétitif
Toujours allumé
sur la valeur définie
Appuyer sur la touche infé-
rieure pour modifier cyclique-
ment l'intensité lumineuse
(basse, moyenne, haute)
PHASE 2
Validation buzzer 2 clignotements
répétitifs
Buzzer désactivé
Buzzer activé
Appuyer sur la touche infé-
rieure pour activer/désactiver
le buzzer
PHASE 3
Validation
scénario
(à utiliser pour
commander plu-
sieurs dispositifs
simultanément)
3 clignotements
répétitifs
Scénario désactivé
(par défaut)
Scénario OFF
validé uniquement
Appuyer sur la touche
inférieure pour valider ou
désactiver le comportement
scénario
LED allumée LED clignotante LED éteinte (par défaut)
RECOMMANDATIONS
Relier l’appareil comme l'indique la figure « RACCORDEMENTS ». Le circuit d'alimentation (L-N)
doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec
courant nominal inférieur ou égal à 10 A.
CONSIGNES D'INSTALLATION
• L’installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions
qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.
• Possibilité d'installer le dispositif sur des plaques Eikon Tactil à 2, 3 et 4 modules ; utiliser le cache-
trou art. 21041 pour fermer les modules non utilisés.
• En cas d’installation avec la plaque 5M BS (2+blank+2) sur support art. 20609, le dispositif ne
peut pas être installé dans le module central du même support; fermer ce module à l’aide de
l’obturateur art. 21041 (pour les détails, consulter la fiche SC-Carte disponible sur www.vimar.
com -> Produits -> Catalogue produits, en correspondance du code article).
• Il n'est pas possible d'installer les dispositifs Tactil SELV (art. 21520, 21540, 21840, 21860) sur la
même plaque utilisée pour l’art. 21122.
Pour plus de détails sur les architectures possibles de l’installation, voir SI-Diagrams de connexion
sur le site www.vimar.com -> Produits -> Catalogue produits et code de l’article.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM. Norme EN 60669-2-1.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de
plomb.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit
en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du pro-
duit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au reven-
deur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation
d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de
vente est d’au moins 400 m2. La collecte séparée appropriée pour l’envoi successif de l’appareil en
fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue
à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage
des matériaux dont l’appareil est composé.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400575B0 04 2002
Eikon TACTIL
21122
Mando electrónico a distancia, 2 pulsadores para el control a distancia de un
único mando electrónico o para el control centralizado de varios mandos; se
utiliza con etiqueta y placa Eikon Tactil.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: 230 V~, 50/60 Hz
• Pilotos luminosos con símbolos intercambiables para su detección en la oscuridad.
• Recalibración de los pulsadores táctiles: 1 minuto
• Temperatura de funcionamiento: -5 °C - +35 °C.
CARGAS CONTROLABLES.
• Salida codificada (borne R): 230 V~, 50 mA máx
• El aparato, conectado a los dispositivos Art. 21119, 21134 y 21174 permite el accionamiento a
distancia de las cargas conectadas al mismo (distancia máxima 100 m)
FUNCIONAMIENTO.
• Pilotos frontales siempre encendidos
• Mandos: doble pulsador táctil en el frente; se acciona apoyando ligeramente el dedo sobre el
piloto iluminado en el frente del dispositivo
• Durante la configuración el zumbador siempre está habilitado
ATENCIÓN: en el lado de la carga, el circuito debe considerarse siempre en tensión.
Nota: Cada vez que se monte la placa, hay que esperar al menos 1 minuto para el reset
de los sensores.
CONFIGURACIÓN.
Con la carga/lámpara apagado, pulse a la vez las dos teclas colocadas debajo de la placa; la tecla
superior comienza a parpadear y entra en la fase de configuración 1:
- pulse brevemente la tecla inferior para modificar la configuración seleccionada;
- pulse brevemente la tecla superior parpadeante para guardar la fase seleccionada y pasar a
la fase de configuración siguiente.
Si en el plazo de 15 segundos no se realiza ninguna operación, el dispositivo sale de la configu-
ración sin guardar la última fase.
ADVERTENCIAS.
Conecte el aparato como se indica en la figura “CONEXIONES”. El circuito de alimentación (L-N)
debe estar protegido contra las sobrecargas por un dispositivo, fusible o interruptor automático, con
corriente nominal no superior a 10 A.
NORMAS DE INSTALACIÓN.
• La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en
vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
• El dispositivo puede instalarse en placas Eikon Tactil de 2, 3 y 4 módulos; coloque la tapa corres-
pondiente Art. 21041 para tapar los módulos que no se utilicen.
• En caso de instalación con placa de 5 M BS (2+blank+2), o sea, en el soporte art. 20609, el dispo-
sitivo no se puede instalar en el módulo central del soporte en cuestión; este módulo se debe cer-
rar mediante el módulo ciego art. 21041 (para más detalles, véase SC-Ficha presente en www.
vimar.com -> Productos -> Catálogo productos en correspondencia del código del artículo).
• En la misma placa utilizada para el Art. 21122 no pueden instalarse dispositivos Tactil SELV (Art.
21520, 21540, 21840, 21860).
CONFIGURACIÓN PROGRAMACIÓN PROCEDIMIENTO
LED tecla superior LED tecla inferior
FASE 1
Cambio de lumi-
nosidad
1 parpadeo repetido
Siempre encendido
con la luminosidad
programada
Pulse la tecla inferior para
modificar cíclicamente la
luminosidad (baja, media,
alta)
FASE 2
Activación del
zumbador 2 parpadeos repetidos
Zumbador
desactivado
Zumbador
activado
Pulse la tecla inferior
para activar/desactivar el
zumbador
FASE 3
Activación
escenario
(se utiliza cuando
hay que controlar
varios dispositivos
simultáneamente )
3 parpadeos repetidos
Escenario
desactivado (por
defecto)
Escenario solo
OFF activado
Pulse la tecla inferior para
activar o desactivar el
escenario
LED encendido LED parpadeante LED apagado (por defecto)
VISTA FRONTAL Y POSTERIOR
LED
tecla
superior
LED
tecla
inferior
P
N
L
L
N
CONEXIONES
21122 21119
L
R
Pulsador
N.O.
Pulsador
N.O.
1. 2.
3. 4.
MONTAJE
Para todos los detalles acerca de las posibles arquitecturas de montaje, consulte SI-Esquema de
conexión en www.vimar.com -> Productos -> Catálogo de productos al lado del código del artículo.
CONFORMIDAD A LAS NORMAS.
Directiva sobre baja tensión. Directiva sobre compatibilidad electromagnética.
Norma EN 60669-2-1.
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el pro-
ducto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usua-
rio deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo
al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de
venta de al menos 400 m2, es posible entregar gratuitamente, sin obligación de compra, los productos
que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para
proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compa-
tible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en
la salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400575B0 04 2002
Eikon TACTIL
21122
Elektronische Fernbedienung, 2 Taster für Einzelsteuerung eines elektronischen
Steuergeräts oder für die Zentralbedienung mehrerer Schaltelemente, mit
Etikett und Abdeckrahmen Eikon Tactil zu vervollständigen.
TECHNISCHE MERKMALE.
• Nennversorgungsspannung: 230 V~, 50/60 Hz
• Leuchtanzeigen mit austauschbaren Symbolen zur Lokalisierung im Dunkeln.
• Neukalibrierung der Touch-Tasten: 1 Minute
• Betriebstemperatur: -5 °C - +35 °C.
REGELBARE LASTEN
• Codeausgang (Klemme R): 230 V~, 50 mA max.
• Das mit den Artikeln 21119, 21134 und 21174 verbundene Gerät ermöglicht die Fernbedienung
der daran angeschlossenen Lasten (max. Entfernung 100 m)
FUNKTIONSWEISE.
• Frontseitige Leuchtanzeigen immer eingeschaltet
Schaltelemente: Doppelter Touch-Taster an der Vorderseite; die Steuerung erfolgt durch leichtes
Antippen der beleuchteten Anzeige an der Vorderseite des Geräts
• In der Konfigurationsphase ist der Summer stets aktiviert
ACHTUNG: Der Kreis auf der Lastseite ist stets als spannungsführend zu betrachten.
HINWEIS: Nach jeder Installation des Abdeckrahmens mindestens 1 Minute für die
Neukalibrierung warten.
KONFIGURATION.
Bei ausgeschalteter Last/Lampe beide Tasten unter dem Abdeckrahmen gleichzeitig drücken. Die
obere Taste beginnt zu blinken und ruft den Konfigurationsschritt 1 auf:
- die untere Taste antippen, um die Einstellungen der gewählten Konfiguration zu ändern
- die blinkende obere Taste antippen, um den gewählten Schritt zu speichern und zum nächsten
Konfigurationsschritt überzugehen.
Wird innerhalb von 15 s keine Aktion ausgeführt, beendet das Gerät die Konfiguration, ohne den
letzten Schritt zu speichern.
KONFIGURATION EINSTELLUNG VORGEHENSWEISE
LED obere Taste LED untere Taste
SCHRITT 1
Änderung der
Helligkeit
1 wiederholter
Blinkimpuls
Immer eingeschaltet
bei der eingestell-
ten Helligkeit
Mit der unteren Taste die
Helligkeit zyklisch ändern
(gering, mittel, stark)
SCHRITT 2
Freigabe des
Summers 2 wiederholte
Blinkimpulse
Summer ausge-
schaltet
Summer einge-
schaltet
Mit der unteren Taste den
Summer ein-/ausschalten
SCHRITT 3
Freigabe
Szenario
(bei gleichzeiti-
ger Bedienung
mehrerer Geräte
verwenden)
3 wiederholte
Blinkimpulse
Szenario
deaktiviert
(Werkseinstellung)
Szenario nur OFF
aktiviert
Mit der unteren Taste das
Verhalten des Szenarios
aktivieren oder deaktivieren
LED ein LED blinkt LED aus (Werkseinstellung)
HINWEISE.
Den Anschluss des Geräts gemäß Abbildung "ANSCHLÜSSE" vornehmen. Der Versorgungskreis
(L-N) muss durch ein entsprechendes Gerät, eine Sicherung oder einen Schutzschalter mit
Nennstrom nicht über 10 A gegen Überlasten geschützt werden.
INSTALLATIONSVORSCHRIFTEN.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden
Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät kann in Eikon Tactil-Abdeckrahmen mit 2, 3 und 4 Modulen installiert werden. Die nicht
verwendeten Module mit der Blindabdeckung Art. 21041 schließen.
• Bei Einbau mit dem Abdeckrahmen 5M BS (2+blank+2), also auf die Halterung Art. 20609, kann
das Gerät nicht im zentralen Modul der Halterung installiert werden; dieses Moduls ist mit der
Blindabdeckung Art. 21041 zu verschließen (für Details siehe SC-Produktdatenblatt auf www.
vimar.com -> Produkte -> Produktkatalog unter der Artikelnummer).
• In den für Art. 21122 verwendeten Abdeckrahmen können keine SELV Tactil-Geräte installiert
werden (Art. 21520, 21540, 21840, 21860).
VORDER- UND RÜCKANSICHT
LED
Taste
oben
LED
Taste
unten
P
N
L
L
N
ANSCHLÜSSE
21122 21119
L
R
Taster mit
Schließerkontakt
Taster mit
Schließerkontakt
INSTALLATION
1. 2.
3. 4.
Für alle weiteren Details zu den möglichen Installationsarchitekturen siehe SI-Schaltplan auf der
Website www.vimar.com -> Produkte -> Produktkatalog an der jeweiligen Artikelnummer.
NORMKONFORMITÄT
NS-Richtlinie. EMV-Richtlinie. Norm EN 60669-2-1.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist da-
rauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu
entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geei-
gneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf
eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von mindestens 400 m2
können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang
abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung
und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative
Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz
und/oder das Recyceln der Materialien, aus denen das Gerat besteht.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400575B0 04 2002
Eikon TACTIL
21122
Ηλεκτρονικός διακόπτης απομακρυσμένου ελέγχου, 2 πλήκτρων, για την
απομακρυσμένη διαχείριση ενός ηλεκτρονικού διακόπτη ή για τον κεντρικό
έλεγχο πολλών διακοπτών, συνδυάζεται με ετικέτα και πλάκα Eikon Tactil.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστικήτάσητροφοδοσίας:230V~,50/60Hz
•Ενδεικτικέςλυχνίεςμεεναλλάξιμασύμβολαγιαεντοπισμόστοσκοτάδι.
• Επαναβαθμονόμησητωνπλήκτρωναφής:1λεπτό
•Θερμοκρασίαλειτουργίας:-5°C-+35°C.
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Κωδικοποιημένοςέξοδος(επαφήκλέμαςR):230V~,50mAτομέγ.
• Η συσκευή, όταν είναι συνδεδεμένη στους μηχανισμούς 21119, 21134 και 21174, παρέχει
τηδυνατότητααπομακρυσμένουελέγχουτωνφορτίωνπουείναισυνδεδεμέναστησυσκευή
(μέγιστηαπόσταση100m).
ΛΕΙΤΟΥΡΓΙΑ.
•Οιμπροστινέςλυχνίεςείναιπάντααναμμένες
•Διακόπτες:αφής,δύοπλήκτρων,στηνμπροστινήπλευρά.Οέλεγχοςγίνεταιμετοποθέτησητου
δαχτύλουχωρίςπίεσηπάνωστηναναμμένηλυχνίαστηνμπροστινήπλευράτουμηχανισμού
•Στηφάσηδιαμόρφωσηςοβομβητήςείναιπάνταενεργοποιημένος
ΠΡΟΣΟΧΗ: Το κύκλωμα στην πλευρά του φορτίου πρέπει να θεωρείται πάντα υπό τάση.
ΣΗΜ.: Σε κάθε εγκατάσταση της πλάκας, περιμένετε τουλάχιστον 1 λεπτό για να εκτελε-
στεί εκ νέου βαθμονόμηση.
ΔΙΑΜΟΡΦΩΣΗ.
Με το φορτίο/λαμπτήρα απενεργοποιημένο, πατήστε ταυτόχρονα και τα δύο πλήκτρα που
υπάρχουνκάτωαπότηνπλάκα.Τοπάνωπλήκτροθααρχίσεινααναβοσβήνεικαιθαμεταβεί
στηφάσηδιαμόρφωσης1:
- πατήστε στιγμιαία το κάτω πλήκτρο για να τροποποιήσετε τις ρυθμίσεις της επιλεγμένης
διαμόρφωσης
-Πατήστεστιγμιαίατοπάνω πλήκτρο που αναβοσβήνειγιανααποθηκεύσετετηνεπιλεγμένη
φάσηκαιναμεταβείτεστηνεπόμενηφάσηδιαμόρφωσης.
Εάνεντός15δευτ.δενπραγματοποιηθείκαμίαενέργεια,ηδιαμόρφωσητουμηχανισμούτερ-
ματίζεταιχωρίςνααποθηκευτείητελευταίαφάση.
ΔΙΑΜΟΡΦΩΣΗ
ΡΥΘΜΙΣΗ
ΔΙΑΔΙΚΑΣΙΑ
ΛυχνίαLEDπάνω
πλήκτρου
ΛυχνίαLEDκάτω
πλήκτρου
ΦΑΣΗ 1
Τροποποίηση
φωτεινότητας
1επαναλαμβανόμε-
νηαναλαμπή
Πάντααναμμένη
στηρυθμισμένη
θερμοκρασία
Πατήστετοκάτωπλήκτρο
γιανατροποποιήσετεκυκλι-
κάτηφωτεινότητα(χαμηλή,
μέτρια,υψηλή)
ΦΑΣΗ 2
Ενεργοποίηση
βομβητή 2επαναλαμβανόμενες
αναλαμπές
Απενεργοποιημέ-
νοςβομβητής
Ενεργοποιημένος
βομβητής
Πατήστετοκάτωπλήκτρο
γιαναενεργοποιήσετε/απε-
νεργοποιήσετετοβομβητή
ΦΑΣΗ 3
Ενεργοποίηση
σεναρίου
(πρέπει να χρησιμο-
ποιείται μόνο όταν
απαιτείται ταυτόχρο-
νος έλεγχος διαφό-
ρων μηχανισμών)
3επαναλαμβανόμενες
αναλαμπές
Απενεργοποι-
ημένοσενάριο
(προεπιλογή)
Ενεργοποιημένο
σενάριομόνοOFF
Πατήστετοκάτωπλήκτρο
γιαναενεργοποιήσετεή
νααπενεργοποιήσετετη
συμπεριφοράτουσεναρίου
 ΑναμμένηλυχνίαLED ΗλυχνίαLEDαναβοσβήνει ΣβηστήλυχνίαLED(προεπιλογή)
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ.
Συνδέστε τη συσκευή όπως φαίνεται στην εικόνα «ΣΥΝΔΕΣΕΙΣ». Το κύκλωμα τροφοδοσίας
δικτύου(L-N)πρέπειναπροστατεύεταιαπότηνυπερφόρτωσημέσωμηχανισμού,ασφάλειαςή
αυτόματουδιακόπτη,μεονομαστικόρεύμαέως10A.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
•Ηεγκατάστασηπρέπειναπραγματοποιείταιαπόεξειδικευμένοπροσωπικόσύμφωναμετους
κανονισμούςπουδιέπουντην εγκατάστασητου ηλεκτρολογικούεξοπλισμούκαι ισχύουνστη
χώραόπουεγκαθίστανταιταπροϊόντα.
• Ομηχανισμόςμπορείναεγκατασταθείσεγυάλινεςπλάκες2,3και4μονάδων.Χρησιμοποιήστε
τοειδικόκάλυμμακωδ.21041γιανακλείσετετιςμονάδεςπουδενχρησιμοποιούνται.
• Στηνπερίπτωσηεγκατάστασηςμεπλάκα5MBS(2+blank+2),καιεπομένωςστοστήριγμακωδ.
20609,ομηχανισμόςδενμπορείναεγκατασταθείστηνκεντρικήμονάδατουίδιουστηρίγματος.Η
μονάδααυτήπρέπεινακλείσειμετηχρήσητουκαλύμματοςκωδ.21041(γιαλεπτομέρειες,ανα-
τρέξτεστονπίνακα που υπάρχει στηδιεύθυνσηwww.vimar.com ->Προϊόντα->Κατάλογος
προϊόντωνγιατονσχετικόκωδικόπροϊόντος).
•Στηνπλάκαπουχρησιμοποιείταιγιατονκωδ.21122δενμπορούνναεγκατασταθούνμηχα-
νισμοίοθόνηςαφήςSELV(κωδ.21520,21540,21840,21860).
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
ΟδηγίαBT.ΟδηγίαEMC.ΠρότυποEN60669-2-1.
ΚανονισμόςREACh(ΕΕ)αρ.1907/2006–Άρθρο33.Τοπροϊόνμπορείναπεριέχειίχνημολύβδου.
ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Λυχνία
LED
πάνω
πλήκτρο
Λυχνία
LED
κάτω
πλήκτρο
P
N
L
L
N
ΣΥΝΔΕΣΕΙΣ
21122 21119
L
R
ΠλήκτροNO
Πλήκτρο
NO
1. 2.
3. 4.
ΕΓΚΑΤΑΣΤΑΣΗ
Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές εγκατάστασης, ανατρέξτε
στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com -> Προϊόντα -> Κατάλογος
προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της,
υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα
απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο
κέντροδιαφοροποιημένης συλλογής ή να το παραδώσειστοναντιπρόσωπο κατάτηναγορά ενός νέουπροϊόντος.
Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m2 μπορεί να παραδοθεί δωρεάν, χωρίς
καμίαυποχρέωσηγια αγοράάλλων προϊόντων,τα προϊόνταγια διάθεση,με διαστάσεις μικρότερεςαπό 25cm. Η
επαρκήςδιαφοροποιημένησυλλογή,προκειμένουναξεκινήσειηεπόμενηδιαδικασίαανακύκλωσης,επεξεργασίαςκαι
περιβαλλοντικάσυμβατήςδιάθεσηςτηςσυσκευής,συμβάλλειστηναποφυγήαρνητικώνεπιπτώσεωνγιατοπεριβάλλον
καιτηνυγείακαιπροωθείτηνεπαναχρησιμοποίησηή/καιανακύκλωσητωνυλικώναπόταοποίααποτελείταιησυσκευή.
