VOLTCRAFT BS-25HR User manual

BEDIENUNGSANLEITUNG
VERSION 05/14
BS-25HR ENDOSKOP
BEST.-NR.: 1086332
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Endoskop ist ein visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an
spannungslosen Anlagen und Einrichtungen. Das Kamerabild wird auf dem eingebauten
Monitor angezeigt. Die Beleuchtung an der Spitze der Kamera kann geregelt werden. Die fest
installierte Schwanenhals-Kamera ist wasserdicht (IP67) und für den Einsatz in wässrigen
Flüssigkeiten (keine Säuren oder Laugen) geeignet. Das Grundgerät darf keiner Feuchtigkeit
ausgesetzt bzw. nicht eingetaucht werden. Die Spannungsversorgung erfolgt über vier
Batterien des Typs AA (nicht enthalten). Ein Betrieb in explosionsgefährdeten Bereichen bzw.
die Anwendung bei Menschen und Tieren ist nicht zulässig.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie
sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• Endoskop
• 3 x Aufsatz (Magnet, Haken, Spiegel)
• Aufbewahrungskoffer
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Das Grundgerät ist nicht wasserdicht und darf deshalb nicht unter Wasser
eingesetzt werden.
• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt
werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.
• Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile
spannungslos.
• Legen Sie das Endoskop, sowie das dazugehörige Zubehör bei Nichtgebrauch
immerimKofferab.EmpndlicheOberächen(mitMöbelpoliturenetc.)könnten
mit dem Gehäuse chemisch reagieren.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es verwendet wird. Dies kann u.U. mehrere
Stunden dauern.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der
Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel.
b) Batterien / Akkus
• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden,
um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder
beschädigte Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim
Umgang mit beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen
Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren
verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von
alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur
Beschädigung des Geräts führen.
• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen
SiesienichtinsFeuer.VersuchenSieniemals,nichtauadbareBatterien
aufzuladen. Es besteht Explosionsgefahr.
c) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.

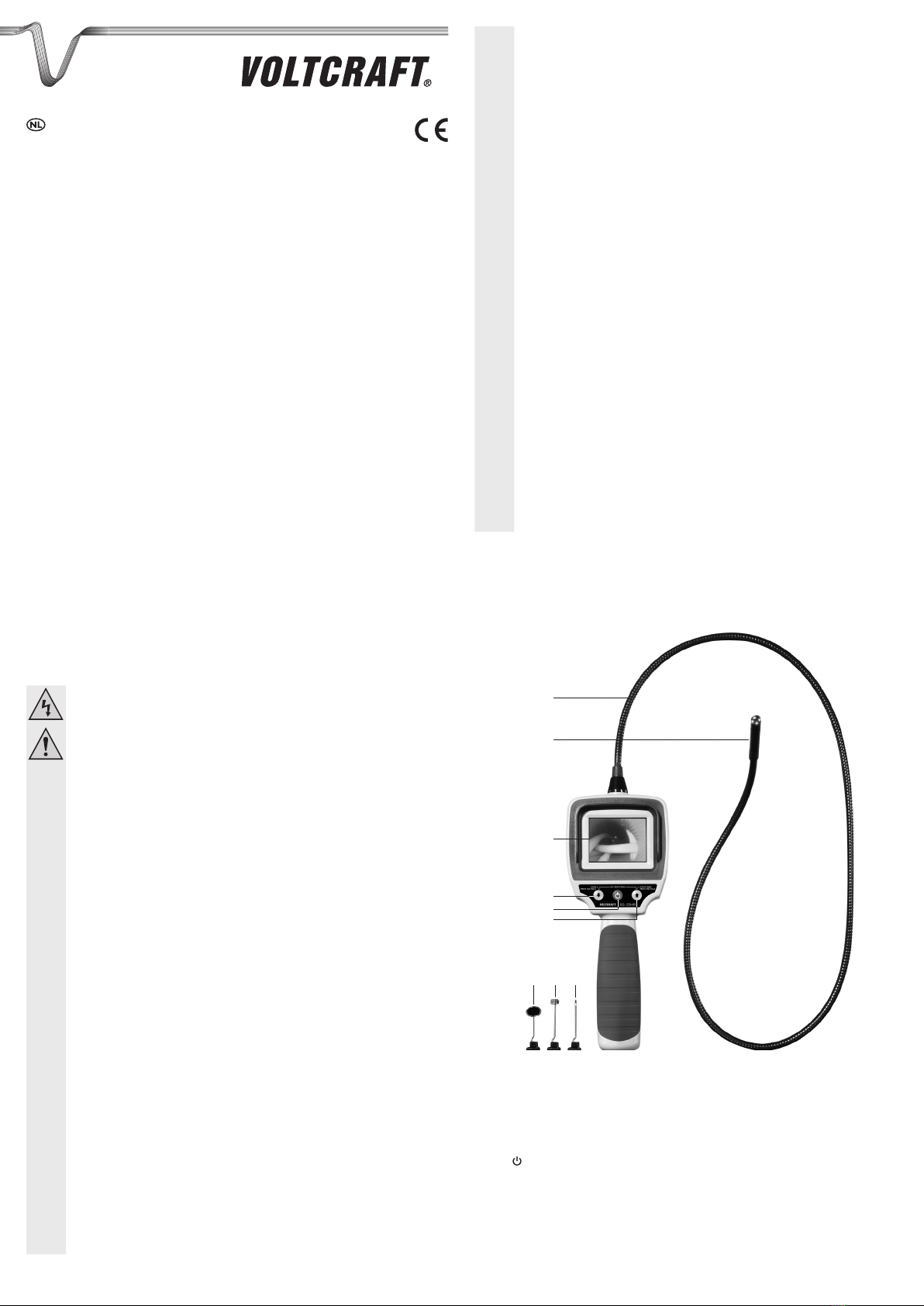

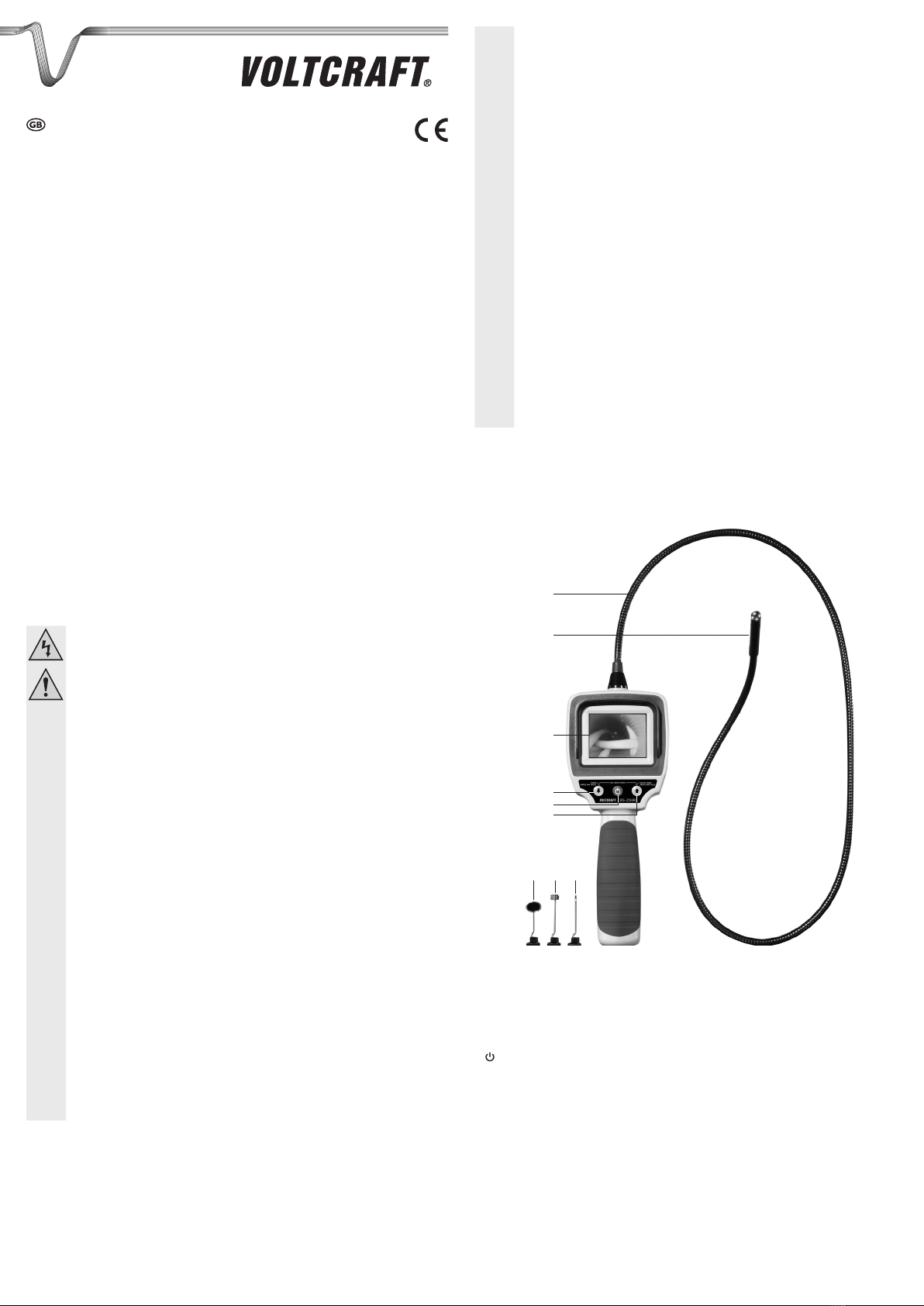

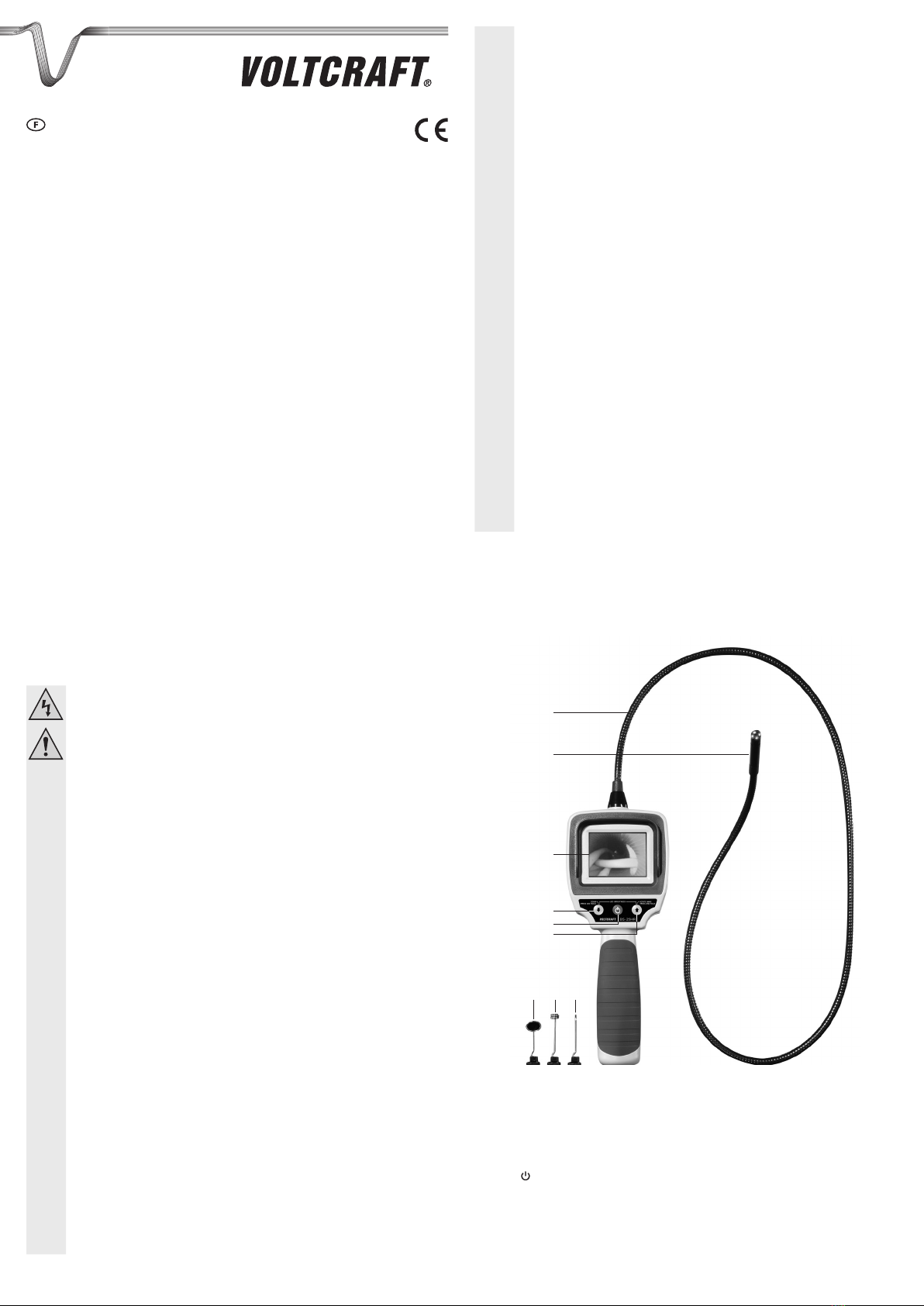

BEDIENELEMENTE
1
2
3
4
5
6
7 8 9
1 Schwanenhals
2 Kamerakopf
3 Monitor
4 Taste↓
5 Taste (Ein/Aus)
6 Taste↑
7 Spiegelaufsatz
8 Magnetaufsatz
9 Hakenaufsatz

Impressum
Diese Bedienungsanleitung ist eine Publikation von Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,oderdieErfassungin
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2014 by Conrad Electronic SE V1_0514_02-ETS-Mkde
BATTERIEN EINLEGEN / WECHSELN
1. Entnehmen Sie den Batteriefachdeckel von der Rückseite.
2. Setzen Sie vier Batterien des Typs AA polungsrichtig in das Batteriefach ein. Beachten Sie
dabei die Polaritätsangaben innerhalb des Batteriefachs.
3. Schließen Sie das Batteriefach.
Wechseln Sie die Batterien, sobald das Batterie-Symbol im oberen rechten Bereich des
Monitors (3) blinkt oder falls sich das Produkt nicht mehr einschalten lässt.
INBETRIEBNAHME
Halten Sie nur den Kamerakopf und den Kamerahals in spannungslose
Flüssigkeiten. Der Kamerahals darf nicht jenseits der Markierung „MAX Water
Level“ eingetaucht werden.
Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt
werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.
Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile
spannungslos.
Vermeiden Sie eine starke mechanische Belastung bzw. Vibrationen. Der
minimale Biegeradius von 45 mm darf nicht unterschritten werden.
a) Ein-/Ausschalten
• Drücken Sie die Taste (5), um das Produkt einzuschalten. Auf dem Monitor (3) erscheint
das Kamerabild.
• Drücken Sie die Taste erneut, um das Produkt auszuschalten. Der Monitor erlischt.
b) Kamera-Beleuchtung
Achtung, LED-Licht:
• Nicht in den LED-Lichtstrahl blicken!
• Nicht direkt oder mit optischen Instrumenten betrachten!
• Im Kamerakopf (2) sind vier weiße LEDs integriert, deren Helligkeit in 6 Stufen angepasst
werden kann.
• DrückenSiewiederholtkurzaufdieTaste↑(6),umdieHelligkeitderLEDszuerhöhen.
• DrückenSiewiederholtkurzaufdieTaste↓(4),umdieHelligkeitderLEDszuverringern,
bzw. um die Beleuchtung komplett auszuschalten.
• Während Sie die Helligkeit anpassen, erscheint im unteren mittigen Bereich des
Monitors (3) eine Balkenanzeige zur Indikation der gewählten Helligkeitsstufe.
Stellen Sie die Beleuchtung so ein, dass das Bild nicht über- oder unterbelichtet ist.
c) Monitor-Hintergrundbeleuchtung
• HaltenSiegleichzeitigdieTasten↑(6)und↓(4)gedrückt,umdieHintergrundbeleuchtung
des Monitors (3) in 3 Stufen anzupassen.
• Lassen Sie beide Tasten los, sobald die gewünschte Stufe erreicht ist.
d) Zoom
• Das Bild kann in 2 Stufen vergrößert werden:
- 1,5-fache Vergrößerung
- 2-fache Vergrößerung
• HaltenSiedieTaste↓(4)gedrückt.AufdemMonitor(3)erscheinteinerderdreifolgenden
Indikatoren:
- 1.5x (1,5-fache Vergrößerung)
- 2.0x (2-fache Vergrößerung)
- 1.0x (kein Zoom)
e) Bild rotieren
HaltenSiedieTaste↑(6)gedrückt,umdasBildum180ºzurotieren.
f) Aufsätze
• Öffnen Sie vorsichtig den Befestigungsring des Aufsatzes. Fixieren Sie den Aufsatz an der
schmalen Vertiefung unterhalb des Kamerakopfes. Biegen Sie den Befestigungsring nicht
übermäßig beim Öffnen, da er sonst brechen könnte.
• Stellen Sie vor der Nutzung sicher, dass der Befestigungsring des Aufsatzes geschlossen
ist. Ansonsten besteht die Gefahr, dass der Aufsatz verloren geht.
• Der Spiegelaufsatz (7) kann das Sichtfeld des Endoskops in Bereiche erweitern, die
andernfalls für den Kamerakopf schwer zugänglich wären.
• Der Magnetaufsatz (8) dient zur Lokalisierung verlorener metallischer Gegenstände.
• DerHakenaufsatz(9)dientzumGreifenkleinerObjekte.
WARTUNG UND REINIGUNG
• Das Produkt ist bis auf eine gelegentliche Reinigung wartungsfrei. Verwenden Sie zur
Reinigung ein weiches, antistatisches und fusselfreies Tuch.
• Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.
• Spülen Sie die Schwanenhals-Kamera nach jedem Einsatz in Flüssigkeiten gründlich mit
sauberem Wasser ab und trocknen diese, bevor Sie das Produkt im Koffer verpacken.
• Benutzen Sie zur Reinigung der Kameralinse einen kleinen Pinsel oder ein Wattestäbchen.
ENTSORGUNG
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt
vom Produkt.
b) Batterien / Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien/Akkusverpichtet;eineEntsorgungüberdenHausmüllistuntersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol
gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter
dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen
Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus
verkauft werden.
SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzum
Umweltschutz.
TECHNISCHE DATEN
Spannungsversorgung .................4 x 1,5 V Batterie Typ AA (nicht enthalten)
Monitor..........................................5,8 cm (2,3”) TFT
Auösung......................................960 x 240 Pixel (Monitor)
640 x 480 Pixel (Kamera)
Kamera-Beleuchtung....................4 weiße LEDs
Weißabgleich................................automatisch
Belichtung.....................................automatisch
Sichtfeld........................................54º
Schärfentiefe ................................≥3cm
Betriebsbedingungen....................0bis+45ºC,15–85%rF
Lagerbedingungen........................-10bis+50ºC,15–85%rF
Biegeradius...................................min. 45 mm
Schwanenhals-Länge...................88 cm ±2 cm
Schwanenhals-Ø ..........................6,5 mm
Kamerakopf-Ø ..............................8 mm
Abmessungen (B x H x T) ............86 x 1105 x 60 mm
Gewicht.........................................ca. 313 g

OPERATING INSTRUCTIONS
VERSION 05/14
BS-25HR ENDOSCOPE
ITEM NO.: 1086332
INTENDED USE
The endoscope is a visual aid for troubleshooting or inspection of voltage-free systems and
installations. The camera image is displayed on the built-in monitor. The light on the camera
head can be adjusted. The permanently installed gooseneck camera is waterproof (IP67)
and suited for use in watery liquids (no acidic or basic solutions). The main unit may not be
exposed to or submerged in moisture. Power supply is via four AA batteries (not included).
Operationinpotentiallyexplosiveareasand/oruseonpersonsoranimalsisnotpermitted.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If
you use the product for purposes other than those described above, the product may be
damaged.Inaddition,improperusecancausehazardssuchasshortcircuiting,re,electric
shock etc. Read the instructions carefully and keep them. Make this product available to third
parties only together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
DELIVERY CONTENT
• Endoscope
• 3 x attachments (magnet, hook, mirror)
• Storage case
• Operatinginstructions
SAFETY INSTRUCTIONS
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the
warranty/guarantee.
a) Persons / Product
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. These may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity,moisture,ammablegases,vapoursandsolvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed if
the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.
• The main unit is not waterproof and may therefore not be used under water.
• The endoscope is suited for inspection only in voltage-free systems. The camera
head is made of metal and can cause short-circuiting.
• For safety reasons, make sure all system components are voltage-free before
inspection.
• Always store the endoscope and all accessories in the case for periods of disuse.
Sensitive surfaces (with furniture polish, etc.) may react chemically when exposed
to the housing.
• Never use the product immediately after it has been brought from a cold room into
a warm one. The condensation generated could destroy the product. Always allow
the product to reach room temperature before use. This may take several hours.
• The use of electrical devices must be supervised by trained staff in schools,
training centers, hobby and do-it-yourself workshops.
• In industrial facilities, heed all applicable accident prevention regulations for
electrical installations and equipment.
b) Batteries / Rechargeable batteries
• Correct polarity must be observed while inserting the batteries.
• Batteries should be removed from the device if it is not used for a long period of
time to avoid damage through leaking. Leaking or damaged batteries might cause
acid burns when in contact with skin, therefore use suitable protective gloves to
handle corrupted batteries.
• Batteries must be kept out of reach of children. Do not leave the battery lying
around, as there is risk, that children or pets swallow it.
• All the batteries should be replaced at the same time. Mixing old and new
batteries in the device can lead to battery leakage and device damage.
• Batteriesmustnotbedismantled,short-circuitedorthrownintore.Never
recharge non-rechargeable batteries. There is a risk of explosion.
c) Miscellaneous
• Consult an expert when in doubt about operation, safety or connection of the
device.
• Maintenance,modicationsandrepairsaretobeperformedexclusivelybyan
expertorataqualiedshop.
If you are not sure about the correct connection or use, or if questions arise which are not
covered by these operating instructions, please do not hesitate to contact our technical
supportoranotherqualiedspecialist.
OPERATING ELEMENTS
1
2
3
4
5
6
7 8 9
1 Goose neck
2 Camera head
3 Monitor
4 ↓button
5 (on/off) button
6 ↑button
7 Mirror attachment
8 Magnet attachment
9 Hook attachment

Legal notice
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Allrightsincludingtranslationreserved.Reproductionbyanymethod,e.g.photocopy,microlming,orthecaptureinelectronicdataprocessing
systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2014 by Conrad Electronic SE V1_0514_02-ETS-Mkde
INSERTING / REPLACING BATTERIES
1. Remove the battery compartment cover from the back of the device.
2. Insert four AA batteries into the battery compartment, observing correct polarity. Heed
correct polarity as indicated in the battery compartment.
3. Close the battery compartment.
Change the batteries as soon as the battery symbol appears at the top right of the
monitor (3) or if the product no longer turns on.
OPERATION
Hold the camera neck and head only in voltage-free liquids. Do not submerge
the camera neck past the marking “MAX Water Level”.
The endoscope is suited for inspection only in voltage-free systems.
The camera head is made of metal and can cause short-circuiting. For
safety reasons, make sure all system components are voltage-free before
inspection.
Avoid heavy mechanical loads and/or vibrations. Do not exceed the minimum
bending radius of 45 mm.
a) Turning on/off
• Press the button (5) to turn on the product. The camera image is shown on the
monitor (3).
• Press the button again to turn off the product. The monitor goes out.
b) Camera light
Attention, LED light:
• Do not look directly into the LED light!
• Do not look into the beam directly or with optical instruments!
• Four white LEDs with 6 adjustable lighting levels are built into the camera head (2).
• Repeatedlypressthe↑button(6)toincreasetheLEDlightinglevel.
• Repeatedlypressthe↓button(4)todecreasetheLEDlightinglevelortoturnoffthelight.
• While adjusting the lighting level, a bar graph appears at the bottom middle of the
monitor (3) to indicate the set lighting level.
Set the light so that the image is neither over- nor underexposed.
c) Monitor backlight
• Simultaneouslypressandholdthe↑(6)und↓(4)buttonstoadjustthemonitor(3)backlight
in 3 levels.
• Release both buttons when the desired level is reached.
d) Zoom
• Theimagecanbemagniedin2levels:
- 1.5xmagnication
- 2xmagnication
• Pressandholdthe↓(4)button.Themonitor(3)showsoneofthreeindicators:
- 1.5x (1.5x magnification)
- 2.0x (2x magnification)
- 1.0x(nomagnication)
e) Rotating the image
Pressandholdthe↑(6)buttontorotatetheimage180°.
f) Attachments
• Carefully open the attachment’s fastening ring. Fasten the attachment to the narrow
indentation beneath the camera head. Do not bend the fastening ring too much to open it to
prevent it from breaking.
• Makesurethattheattachment’sfasteningringisclosedbeforeuse.Otherwiseyourunthe
risk of losing the attachment.
• Themirrorattachment(7)canextendtheendoscope’seldofviewintoareasthatare
difculttoaccessforthecamerahead.
• The magnet attachment (8) can be used to locate lost metallic objects.
• The hook attachment (9) can be used to take hold of small objects.
MAINTENANCE AND CLEANING
• Besides occasional cleaning, the device is maintenance-free. To clean the device, use a
soft, anti-static and lint-free cloth.
• Do not use any abrasive or chemical cleaners.
• After use in liquids, always thoroughly rinse the camera neck with clean water and dry
before storing the product in the case.
• To clean the camera lens, use a small brush or cotton swabs.
DISPOSAL
a) Product
Electronic devices are recyclable waste and must not be disposed of in the
household waste.
At the end of its service life, dispose of the product according to the relevant
statutory regulations.
Remove any inserted (rechargeable) batteries and dispose of them separately from
the product.
b) (Rechargeable) batteries
Youastheenduserarerequiredbylaw(BatteryOrdinance)toreturnallusedbatteries/
rechargeable batteries. Disposing of them in the household waste is prohibited.
Contaminated (rechargeable) batteries are labelled with this symbol to indicate that
disposal in the domestic waste is forbidden. The designations for the heavy metals
involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on (rechargeable)
batteries, e.g. below the trash icon on the left).
Used (rechargeable) batteries can be returned to collection points in your
municipality, our stores or wherever (rechargeable) batteries are sold.
Youthusfullyourstatutoryobligationsandcontributetotheprotectionoftheenvironment.
TECHNICAL DATA
Power supply................................4 x 1.5 V battery type AA (not included)
Monitor..........................................5.8 cm (2.3”) TFT
Resolution.....................................960 x 240 pixels (monitor)
640 x 480 pixels (camera)
Camera light .................................4 white LEDs
White balance...............................automatic
Exposure ......................................automatic
Field of view..................................54º
Focus depth..................................≥3cm
Operatingconditions.....................0to+45ºC,15–85%RH
Storage conditions........................-10to+50ºC,15–85%RH
Bending radius..............................min. 45 mm
Gooseneck length.........................88 cm ±2 cm
Gooseneck Ø................................6.5 mm
Camera head Ø............................8 mm
Dimensions (W x H x D) ...............86 x 1105 x 60 mm
Weight ..........................................approx. 313 g

MODE D’EMPLOI
VERSION 05/14
BS-25HR ENDOSCOPE
Nº DE COMMANDE : 1086332
UTILISATION PRÉVUE
L’endoscope est un outil visuel pour la détection visuelle d’erreurs et l’inspection
d’équipementsetd’installationshorstension.L’imagedelacaméraestafchéesurun
moniteur intégré. L’éclairage au bout de la caméra peut être réglé. La caméra intégré avec
soncoldecygneestétanche(IP67)etestpouruneutilisationdansdesuidesaqueux(pas
d’acidesoudeuidesalcalins).L’appareildebasenedoitpasêtreexposéàl’humiditéou
immergé. L’alimentation en énergie électrique est fournie via quatre piles de type AA (non
comprises). Toute exploitation dans des zones comportant un risque d’explosion ou toute
utilisation sur l’homme ou les animaux est interdite.
Pourdesraisonsdesécuritéetd’homologation(CE),toutetransformationet/oumodication
duproduitestinterdite.Sivousutilisezleproduitàd’autresnsquecellesdécrites
précédemment, cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte
peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement
lemoded’emploietconservezle.Netransmettezleproduitàdestiersqu’accompagnéde
son mode d’emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont
des marques déposées des propriétaires correspondants. Tous droits réservés.
CONTENU D’EMBALLAGE
• Endoscope
• 3 accessoires (aimant, crochet, miroir)
• Mallette de rangement
• Mode d’emploi
CONSIGNES DE SÉCURITÉ
Lisez le mode d’emploi avec attention en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations données dans le présent mode d’emploi pour une
utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.
a) Personnes / Produit
• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour
enfants très dangereux.
• Gardezleproduitàl’abridetempératuresextrêmes,delalumièredusoleil
directe,desecoussesintenses,d’humiditéélevée,d’eau,degazinammables,
de vapeurs et de solvants.
• N’exposezpasleproduitàdescontraintesmécaniques.
• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit
et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est
plus garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou
bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, l’appareil peut être endommagé.
• L’appareil de base n’est pas étanche et ne doit donc pas être utilisé sous l’eau.
• L’endoscope doit être seulement utilisé pour une inspection sur des installations
hors tension. La tête de la caméra est en métal et peut entraîner des courts-
circuits.
• Pour des raisons de sécurité, assurez-vous avant chaque inspection que les
éléments de l’installation ou de l’équipement que vous inspectez soit hors tension.
• Replacez toujours l’endoscope et ses accessoires lorsqu’ils ne sont pas utilisés
dans la mallette. Les surfaces sensibles (avec des encaustiques, etc.) peuvent
réagir chimiquement en contact avec le boîtier.
• N’allumez jamais l’appareil immédiatement quand il vient détire mis dune pièce
froide dans une pièce chaude. L’eau de condensation qui en résulte pourrait,
dans des conditions défavorables, détruire l’appareil. Avant d’utiliser le produit,
attendez d’abord qu’il ait atteint la température ambiante du local. Selon les cas,
cela peut prendre plusieurs heures.
• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion,
l’utilisation d’appareils électriques doit être surveillée par du personnel formé.
• Dans les installations commerciales et industrielles, les normes de sécurité
pour les installations et équipements électriques ainsi que les règlements des
associations professionnelles concernant la prévention des accidents doivent être
respectés.
b) Piles / Accumulateurs
• Attentionàbienrespecterlapolaritélorsdelamiseenplacedespiles.(«+»=
positif,«–»=négatif).
• Retirer les piles de l’appareil lorsque ce dernier n’est pas utilisé pendant une
longueduréeand’évitertoutendommagementdûàdesfuites.Desfuitesou
despilesendommagéespeuventprovoquerdesbrûluresacideslorsd’uncontact
avec la peau, il convient donc d’utiliser des gants de protection appropriés pour
manipuler des piles usagées.
• Maintenir les piles hors de portée des enfants. Ne pas laisser de pile traîner, un
enfant ou un animal domestique pourrait en avaler une.
• Remplacer toutes les piles en même temps. Mélanger des piles neuves et des
piles usagées dans l’appareil peut provoquer des fuites et un endommagement
de l’appareil.
• Ne pas démonter, court-circuiter ou jeter des piles dans le feu. Ne jamais
recharger des piles non rechargeables. Un risque d’explosion existe.
c) Divers
• Adressez-vousàuntechnicienspécialisésivousavezdesdoutesconcernantle
mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un
spécialiste ou un atelier spécialisé.
En cas de doute quant au raccordement correct de l’appareil, de son utilisation ou lorsque
vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans le présent
mode d’emploi, contactez notre service de renseignements techniques ou un autre
spécialiste.
ELÉMENTS DE FONCTIONNEMENT
1
2
3
4
5
6
7 8 9
1 Col de cygne
2 Tête de la caméra
3 Moniteur
4 Touche↓
5 Touche (marche/arrêt)
6 Touche↑
7 Embout miroir
8 Embout aimanté
9 Embout crochet

Informations légales
Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tousdroitsréservés,ycomprisdetraduction.Toutereproduction,quellequ’ellesoit(p.ex.photocopie,microlm,saisiedansdesinstallationsde
traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits.
Cemoded’emploicorrespondauniveautechniquedumomentdelamisesouspresse.Sousréservedemodicationstechniquesetde
l’équipement.
© Copyright 2014 by Conrad Electronic SE V1_0514_02-ETS-Mkde
INSERTION/REMPLACEMENT DES PILES
1. Retirez le couvercle du compartiment des piles situé au dos.
2. Insérez quatre piles de type AA dans le compartiment des piles en respectant bien la
polarité.Respectezbienlesindicationsdepolaritéàl’intérieurducompartimentdespiles.
3. Refermez le compartiment de la pile.
Remplacezlespilesdèsquel’icônedelapileclignoteenhautàdroitesurle
moniteur (3) ou si le produit ne peut plus être mis en marche.
MISE EN SERVICE
En présence de liquides, passez la tête de la caméra et le col exible de
la caméra seulement dans des endroits hors tension. Le col exible de la
caméra ne doit pas être immergé au-delà du marquage du niveau d’eau
« MAX Water Level ».
L’endoscope doit être seulement utilisé pour une inspection sur des
installations hors tension. La tête de la caméra est en métal et peut entraîner
des courts-circuits. Pour des raisons de sécurité, assurez-vous avant chaque
inspection que les éléments de l’installation ou de l’équipement que vous
inspectez soit hors tension.
Évitez une charge mécanique trop forte ou des vibrations. Le rayon de
courbure minimum de 45 mm ne doit pas être dépassé.
a) Marche/arrêt
• Appuyez sur la touche (5) pour allumer le produit. L’image de la caméra apparaît sur le
moniteur (3).
• Réappuyez sur la touche pour éteindre le produit. Le moniteur s’éteint.
b) Éclairage de la caméra
Attention ! Précautions à prendre avec les lampes à LED :
• Ne regardez pas dans le faisceau de lumière LED !
• Ne le regardez pas directement ou avec des instruments optiques !
• La tête de caméra (2) est équipée de quatre diodes LED blanches dont la luminosité peut
être réglée sur 6 niveaux.
• Appuyezplusieursfoissurlatouche↑(6)pouraugmenterlaluminositédesdiodesLED.
• Appuyezbrièvementetplusieursfoissurlatouche↓(4)pourréduirelaluminositédes
diodes LED ou pour éteindre complètement l’éclairage.
• Lorsquevousajustezlaluminosité,ungraphiqueàbarresapparaîtdanslazonecentrale
en bas du moniteur (3) pour vous indiquer le niveau de luminosité sélectionnée.
Réglezlaluminositéanquel’imagenesoitpassurousousexposée.
c) Rétroéclairage du moniteur
• Appuyezsimultanémentsurlestouches↑(6)et↓(4)pourréglerlerétroéclairagedu
moniteur (3) sur 3 niveaux.
• Relâchez les deux touches lorsque le niveau désiré est atteint.
d) Zoom
• L’image peut être agrandie en deux étapes :
- grossissement de 1,5 fois
- grossissement de 2 fois
• Maintenezenfoncélatouche↓(4).L’undestroisindicateurssuivantsapparaitsurle
moniteur (3) :
- 1.5x (grossissement de 1,5 f.)
- 2.0x (grossissement de 2 f.)
- 1.0x (pas de zoom)
e) Pivotement de l’image
Maintenezappuyélatouche↑(6)pourfairepivoterl’imagede180°.
f) Accessoires
• Ouvrezavecprécautionlabaguedexationdel’embout.Fixezl’emboutsurle
renfoncement étroit en dessous de la tête de la caméra. Ne courbez pas trop la bague de
xationlorsdel’ouverture,carellepeutsecasser.
• Avantl’utilisation,assurez-vousquelabaguedexationdel’emboutsoitbienfermée.
Sinon, il existe un risque que l’embout soit perdu.
• L’embout miroir (7) peut élargir le champ de visibilité de l’endoscope dans certains endroits
quisontdifcilesàatteindreaveclatêtedelacaméra.
• L’emboutaimanté(8)sertàlalocalisationd’objetsmétalliquesperdus.
• L’embout crochet (9) est utilisé pour saisir de petits objets.
ENTRETIEN ET NETTOYAGE
• Le produit ne nécessite aucune maintenance seulement un nettoyage de temps en temps.
Pour le nettoyage, utilisez un chiffon doux, antistatique et non pelucheux.
• N’utilisez aucun produit de nettoyage abrasif ou chimique.
• Rincez bien la caméra et son col de cygne après chaque utilisation dans des liquides avec
de l‘eau claire et séchez-les avant de ranger le produit dans la mallette.
• Pour nettoyer la lentille de la caméra, utilisez un petit pinceau ou un coton tige.
ELIMINATION DES DÉCHETS
a) Produit
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères.
Enndevie,éliminezl’appareilconformémentauxdispositionslégalesenvigueur.
Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.
b) Piles / Accumulateurs
Leconsommateurnalestlégalementtenu(ordonnancerelativeàl´éliminationdespiles
usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les
ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont
caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans
les ordures ménagères. Les désignations pour le métal lourd prépondérant sont :
Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/
accumulateurs,parex.souslesymboledelapoubelleillustréàgauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres
derécupérationdevotrecommune,ànossuccursalesouàtouslespointsdevente
de piles/accumulateurs.
Vousrespectezainsilesordonnanceslégalesetcontribuezàlaprotectionde
l’environnement.
DONNÉES TECHNIQUES
Alimentation..................................4 piles de 1,5 V - type AA (non incluses)
Moniteur........................................5,8 cm (2,3”) TFT
Résolution.....................................960 x 240 pixels (moniteur)
640 x 480 pixels (caméra)
Éclairage de la caméra.................4 diodes LED blanches
Balance des blancs ......................automatique
Exposition.....................................automatique
Champ visuel................................54º
Profondeur de champ...................≥3cm
Conditions de service ...................0à+45ºC,15–85%hum.rel.
Conditions de stockage ................-10à+50ºC,15–85%hum.rel.
Rayon de courbure.......................min. 45 mm
Longueur du col de cygne ............88 cm ±2 cm
Ø du col de cygne.........................6,5 mm
Tête de la caméra Ø.....................8 mm
Dimensions (L x H x P).................86 x 1105 x 60 mm
Poids.............................................env. 313 g

GEBRUIKSAANWIJZING
VERSIE 05/14
BS-25HR ENDOSCOOP
BESTELNR.: 1086332
BEDOELD GEBRUIK
De endoscoop is een visueel hulpmiddel voor het optisch opsporen van fouten in, en
inspectie van, niet onder spanning staande apparaten en installaties. Het camerabeeld wordt
getoond op het ingebouwde beeldscherm. De lichtsterkte van de LED’s, die zijn ingebouwd
in de camerakop, kan ingesteld worden. De vast geïnstalleerde zwanenhalscamera is
waterdicht (IP67) en geschikt voor gebruik in waterige vloeistoffen (geen zuren of logen).
De basiseenheid mag niet aan vocht blootgesteld of daarin ondergedompeld worden. Het
product wordt van stroom voorzien door vier type AA batterijen (niet inbegrepen). Gebruik bij
mens of dier evenals is omgevingen waar explosiegevaar bestaat, is niet geoorloofd.
In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor
beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een
gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok
enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag
alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
LEVERINGSOMVANG
• Endoscoop
• 3 x opzetstukken (magneet, haak, spiegel)
• Bewaarkoffer
• Gebruiksaanwijzing
VEILIGHEIDSINSTRUCTIES
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane
schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke
gevallen de garantie.
a) Personen / Product
• Het product is geen speelgoed. Houd het buiten bereik van kinderen en
huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal
worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en
oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten
bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige
bediening kan niet langer worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wijze werkt,
- tijdens lange periode is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde druk.
• Behandel het product met zorg. Schokken, botsingen of zelfs een val van een
beperkte hoogte kan het product beschadigen.
• De basiseenheid is niet waterdicht en mag daarom niet onder water worden
gebruikt.
• De endoscoop mag alleen voor inspectie gebruikt worden in installaties waar
geen spanning op staat. De camerakop is van metaal vervaardigd en kan
aanleiding geven tot kortsluiting.
• Zorg er voor iedere inspectie voor dat er op geen enkel onderdeel van het
apparaat spanning staat.
• Leg de endoscoop evenals alle daarbij behorende accessoires als u ze niet
gebruikt in de bewaarkoffer. Gevoelige oppervlakken (met meubelpolitoer, etc.)
kunnen chemisch reageren met de behuizing.
• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme
ruimte is overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde
gevallen het product onherstelbaar beschadigen. Laat het apparaat eerst op
kamertemperatuur komen voordat het gebruikt wordt. Dit kan soms een aantal
uur duren.
• In scholen, onderwijsinstellingen, hobby- en doe-het-zelf-instellingen moet op het
omgaan met elektrische apparatuur door geschoold personeel toezicht worden
gehouden.
• In commerciële instellingen moeten de ongevallenpreventievoorschriften van de
OrganisatievanCommerciëleBedrijfsverenigingenvoorElektrischeInstallatiesen
Apparatuur nageleefd worden.
b) Batterijen / Accu’s
• Juiste polariteit dient in acht genomen te worden bij het installeren van de
batterijen.
• Batterijen dienen uit het apparaat verwijderd te worden wanneer het voor langere
tijd niet gebruikt wordt, om schade door lekkage te voorkomen. Lekkende of
beschadigde batterijen kunnen brandwonden veroorzaken wanneer het zuur in
contact komt met de huid, draag daarom beschermende handschoenen bij het
hanteren van beschadigde batterijen.
• Batterijen dienen buiten bereik te worden gehouden van kinderen. Laat de batterij
niet rondslingeren. Het gevaar op inslikken bestaat voor kinderen en huisdieren.
• Alle batterijen dienen tegelijkertijd vervangen te worden. Het mengen van
oude met nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en
beschadiging van het apparaat.
• Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit
niet-oplaadbare batterijen op te laden. Het risico bestaat op een explosie.
c) Diversen
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het apparaat.
• Onderhoud,aanpassingenenreparatiesmogenalleenuitgevoerdwordendoor
een expert of in een daartoe bevoegde winkel.
Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar
u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met
onze technische helpdesk of met een andere elektromonteur.
BEDIENINGSELEMENTEN
1
2
3
4
5
6
7 8 9
1 Zwanenhals
2 Camerakop
3 Beeldscherm
4 Toets↓
5 Toets (aan/uit)
6 Toets↑
7 Opzetspiegel
8 Opzetmagneet
9 Opzethaak

Colofon
DezegebruiksaanwijzingiseenpublicatievandermaConradElectronicSE,Klaus-Conrad-Str.1,D-92240Hirschau(www.conrad.com).
Allerechten,vertalinginbegrepen,voorbehouden.Reproductiesvanwelkeaarddanook,bijvoorbeeldfotokopie,microverlmingofderegistratie
in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© Copyright 2014 by Conrad Electronic SE V1_0514_02-ETS-Mkde
BATTERIJEN PLAATSEN/VERWISSELEN
1. Verwijder het deksel van het batterijvak dat zich aan de achterkant bevindt.
2. Plaats vier batterijen van het type AA met de juiste polariteit in het batterijvak. Let daarbij
op de in het batterijvak aangegeven polariteitsrichting.
3. Sluit het batterijvak weer.
Vervang de batterij zodra het batterijsymbool rechts bovenin het beeldscherm (3)
verschijnt of als het product niet meer kan worden aangezet.
INGEBRUIKNAME
Dompel alleen de camerakop en de camerahals onder in spanningsloze
vloeistoffen. De camerahals mag niet verder ondergedompeld worden dan de
markering “MAX Water Level”.
De endoscoop mag alleen voor inspectie gebruikt worden in installaties waar
geen spanning op staat. De camerakop is van metaal vervaardigd en kan
aanleiding geven tot kortsluiting. Zorg er voor iedere inspectie voor dat er op
geen enkel onderdeel van het apparaat spanning staat.
Vermijd een sterke mechanische belasting of vibratie. Buig de zwanenhals
niet verder dan de minimale buigstraal van 45 mm.
a) Aan-/uitschakelen
• Druk op toets (5) om het product aan te zetten. Het camerabeeld verschijnt op het
beeldscherm (3).
• Druk opnieuw op de toets om het product uit te zetten Het beeldscherm wordt zwart.
b) Camerabelichting
Let op, LED-licht:
• Kijk niet in de LED-lichtstraal!
• Kijk er niet direct in en ook niet met optische instrumenten!
• In de camerakop (2) zijn vier witte LED’s ingebouwd waarvan de lichtsterkte in 6 stappen
geregeld kan worden.
• Drukeenaantalmaalkortopdetoets↑(6)omdelichtsterktevandeLED’steverhogen.
• Drukeenaantalmaalkortopdetoets↓(4)omdelichtsterktevandeLED’steverminderen
of om de verlichting volledig uit te zetten.
• Terwijl u de lichtsterkte aanpast, verschijnt in het midden onderin het beeldscherm (3) een
balkenaanduiding die de gekozen lichtsterkte weergeeft.
Regel de lichtsterkte zo dat het beeld niet over- of onderbelicht is.
c) Achtergrondbelichting beeldscherm
• Houdtegelijkertijddetoetsen↑(6)en↓(4)ingedruktomdeachtergrondbelichtingvanhet
beeldscherm (3) in 3 trappen aan te passen.
• Laat beide toetsen los zodra de gewenste stand bereikt is.
d) Zoom
• Het beeld kan in 2 stappen vergroot worden:
- 1,5-voudige vergroting
- 2-voudige vergroting
• Houddetoets↓(4)ingedrukt.Ophetbeeldscherm(3)verschijntéénvandedrievolgende
indicatoren:
- 1.5x (1,5-voudige vergroting)
- 2.0x (2-voudige vergroting)
- 1.0x (geen zoom)
e) Beeld draaien
Houddetoets↑(6)ingedruktomhetbeeld180ºtedraaien.
f) Opzetstukken
• Openvoorzichtigdebevestigingsringvanhetopzetstuk.Bevestighetopzetstukop
de smalle inkeping onder de camerakop. Buig de bevestigingsring niet te veel bij het
openmaken omdat de ring anders kan breken.
• Zorg er vóór gebruik voor dat de bevestigingsring van het opzetstuk gesloten is. Anders
bestaat het gevaar dat u het opzetstuk losraakt en verloren gaat.
• De opzetspiegel (7) kan helpen de endoscoop op die plaatsen te laten kijken die anders
voor de camerakop moeilijk toegankelijk zouden zijn.
• De opzetmagneet (8) dient ervoor om verloren metalen voorwerpen op te sporen.
• Het opzethaak (9) dient ervoor om kleine voorwerpen te grijpen.
ONDERHOUD EN REINIGING
• Het product is op een incidentele schoonmaakbeurt na verder onderhoudsvrij. Gebruik een
zacht, antistatisch en pluisvrij doekje om de behuizing schoon te maken.
• Gebruik geen schuurmiddelen of chemische schoonmaakmiddelen.
• Spoel de zwanenhalscamera na ieder gebruik in vloeistoffen grondig af met schoon
water en laat de zwanenhalscamera drogen voordat u het product weer teruglegt in de
bewaarkoffer.
• Maak de cameralens schoon met een klein kwastje of een wattenstaafje.
VERWIJDERING
a) Product
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Als het product niet meer werkt, moet u het volgens de geldende wettelijke
bepalingen voor afvalverwerking inleveren.
Verwijder de geplaatste batterijen/accu’s en gooi deze afzonderlijk van het product
weg.
b) Batterijen / Accu’s
U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen
enaccu’sinteleveren;verwijderingviahethuisvuilisniettoegestaan.
Batterijen/accu´sdieschadelijkestoffenbevatten,zijngemarkeerdmet
nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De
aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg =
kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links
afgebeelde vuilnisbaksymbool).
U kunt verbruikte batterijen/accu’s gratis bij de verzamelpunten van uw gemeente,
onzelialenofoveralwaarbatterijen/accu’swordenverkocht,afgeven.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.
TECHNISCHE GEGEVENS
Stroomvoorziening........................4 x 1,5 V batterij type AA (niet inbegrepen)
Beeldscherm.................................5,8 cm (2,3”) TFT
Resolutie.......................................960 x 240 pixel (beeldscherm)
640 x 480 pixel (camera)
Camerabelichting..........................4 witte LED’s
Witbalans......................................automatisch
Belichting......................................automatisch
Blikveld .........................................54º
Scherptediepte .............................≥3cm
Bedrijfscondities ...........................0tot+45ºC,15–85%RV
Opslagcondities............................-10tot+50ºC,15–85%RV
Buigstraal......................................min. 45 mm
Lengte zwanenhals.......................88 cm ±2 cm
Zwanenhals-Ø ..............................6,5 mm
Camerakop-Ø...............................8 mm
Afmetingen (B x H x D).................86 x 1105 x 60 mm
Gewicht.........................................ca. 313 g
