UT#81086.01#-C#-#FR/EN#page#4#sur#18#
Dans le cas d’un liquide, monter le thermoplongeur de telle manière que la partie chauffante soit
constamment immergée. Dans le cas contraire, il y a des risques de surchauffe et de destruction
de l’équipement, effectuer une purge afin de supprimer les poches d’air avant la mise sous tension
et surveiller en continu le niveau du liquide. Dans le cas d’un montage dans un réchauffeur en cir-
culation, vérifier le sens de circulation, installer à minima une purge et un contrôleur de débit ainsi
qu’une soupape en cas de création de poche de gaz lors de l’utilisation.
Dans le cas d’un chauffage de gaz, il est obligatoire de contrôler en permanence le débit du gaz à
chauffer. En particulier lors de la coupure de l’alimentation électrique, il faut maintenir le débit de
gaz jusqu’au refroidissement complet des éléments chauffants.
En cas de montage sur le piquage d'une chaudronnerie, la longueur non-chauffante Nc doit être
supérieure à celle de la manchette du piquage.
Ne pas toucher la résistance lors de son fonctionnement. Après mise hors tension, laisser refroidir
la résistance.
En cas de stockage prolongé ou d’arrêt de l’installation, avant la mise en route, vérifier l’intégrité
du matériel notamment l’isolement électrique et le bon fonctionnement des organes de protection.

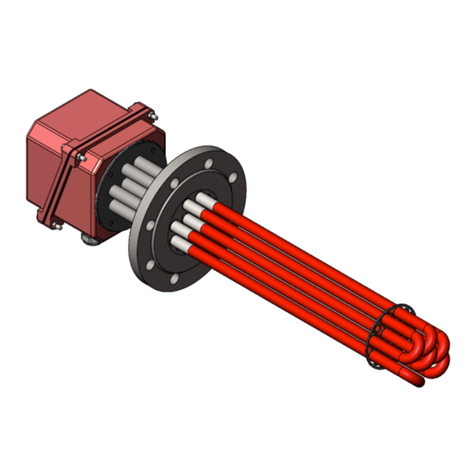

4 MONTAGE ET RACCORDEMENT
4.1 Avant installation
Vérifier que :
-
les matériaux constituant le thermoplongeur et sa charge (en W/cm2) sont bien compa-
tibles avec le fluide à chauffer (cela dépend notamment des conditions d'échange) et qu'il n'y a pas
de risque de couples galvaniques ;
-
le bouchon fileté du thermoplongeur et le mode d’assemblage des épingles sont com-
patibles avec les conditions de pression et de température auxquelles ils seront soumis. Le dia-
mètre de filetage et son pas sont identiques à ceux de la partie femelle (bague à souder, en géné-
ral) sur laquelle le thermoplongeur est vissé ;
-
le joint d'étanchéité est bien en place et compatible avec le produit chauffé, à la tempé-
rature d'utilisation considérée ;
-
la tension d'alimentation correspond bien à celle indiquée sur la plaque signalétique ;
-
le thermoplongeur que vous allez installer est conçu, fabriqué et testé pour répondre
aux exigences essentielles de sécurité de la DESP 2014/68/UE (annexe I). Il peut donc être instal-
lé sur un récipient soumis à la DESP, jusqu’à la catégorie de risque I, dans les limites PS, TS maxi
et TS mini applicables ;
-
pendant l’installation, une longueur de décuvage au moins égale à la longueur hors tout
du thermoplongeur (entre la face d’appui de l’interface de fixation et le reste de l’installation) a bien
été prévue ;
-
le montage du thermoplongeur est prévu de telle sorte que la longueur chauffante (Lc)
soit toujours immergée lorsqu'il est sous tension. Les montages verticaux (surtout tête en haut) ou
en oblique sont délicats : il est préférable de prévoir un montage ou un dispositif permettant le dé-
gazage automatique des éventuelles poches de gaz.
-
Le montage du boitier de raccordement électrique se fasse :
•
directement sur l’interface de fixation pour une température d’utilisation inferieure
à 110 °C.
•
sur un bouchon éloigné de l’interface de fixation d’une cote B en mm (disponible
sur le plan), qui est fonction de la température d’utilisation, pour des applications supé-
rieures à 110 °C et pour la plupart des applications à températures négatives.
-
Prévoir une protection contre les rayonnements solaires directs pour éviter une éléva-
tion de température anormale du boîtier.
