Würth ORSY mat DR Master User manual

WÜRTH Industrie Service
ORSY®mat DR
Betriebsanleitung zum Master- und Satellitenmodul
ORSY®mat DR
Operating instructions for the Master and Satellite module
Art. 0961 091 014, 0961 091 015, 0961 091 500, 0961 091 501, 0961 091 510
Originalbetriebsanleitung
Translation of the original operating instructions

2
DE ........................ 3 – 18
GB ........................ 19 – 34

3
INHALTSVERZEICHNIS
DE
1 Allgemein ................................................................ 4
1.1 Einleitung ................................................................ 4
1.1.1 Copyright ................................................................ 4
1.1.2 Änderungen .............................................................. 4
1.1.3 Seitenanzahl Dokument/Vollständigkeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1.4 Software................................................................. 4
1.1.5 Verfügbarkeit der Anleitung .................................................. 4
1.1.6 Gültigkeitsbereich.......................................................... 4
1.2 Kundendienst ............................................................. 5
1.3 Typenschild............................................................... 5
1.4 Sicherheitshinweise......................................................... 6
1.5 Hinweise vor der Inbetriebnahme ............................................. 6
2 Bestimmungsgemäße Verwendung ............................................ 6
2.1 Einsatzgebiete und Einsatzgrenzen ............................................ 6
2.2 Umgebungsbedingungen.................................................... 7
2.3 Versorgungsspannung ...................................................... 7
2.4 Netzanschluss-Kabel ....................................................... 7
3 Lieferumfang.............................................................. 8
4 Installation ............................................................... 8
4.1 Auspacken des Gerätes ..................................................... 8
4.2 Aufstellen des Gerätes ...................................................... 8
4.3 Stromanschluss ............................................................ 9
5 Vorstellung ............................................................... 9
5.1 Mastermodul ............................................................. 10
5.2 Satellitenmodul............................................................ 11
6 Automatensteuerung........................................................ 12
6.1 Schema für Verkaufsablauf .................................................. 13
6.2 Schema für Einlagerungsablauf ............................................... 14
7 Abmessungen, Gewicht, Elektrischer Anschluss ................................... 15
8 Software Update .......................................................... 16
9 Transport, Lagerung, Außerbetriebnahme, Entsorgung ............................. 16
9.1 Transporthinweise.......................................................... 16
9.2 Empfohlene Transportmittel .................................................. 16
9.3 Vorrübergehende Stilllegung ................................................. 17
9.4 Außerbetriebnahme und Entsorgung ........................................... 17
10 Index ................................................................... 17
11 EU-/EG-Konformitätserklärung für Maschinen .................................... 18

4
1 ALLGEMEIN
1.1 Einleitung
1.1.1 Copyright
© Würth Industrie Service GmbH & Co. KG
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch begründeten Rechte, insbesondere die
der Übersetzung, des Nachdrucks, der Entnahme von Abbildungen, der Funksendung, der Wiedergabe
auf fotomechanischem oder ähnlichem Wege und der Speicherung in Datenverarbeitungsanlagen bleiben,
auch bei nur auszugsweiser Verwendung, vorbehalten. Die Würth Industrie Service GmbH & Co. KG gibt
keine Erklärungen oder Garantien hinsichtlich des Inhalts dieser Betriebsanleitung ab und lehnt es ausdrück-
lich ab, die Verantwortung für alle stillschweigend mit eingeschlossene Mängelansprüche zu übernehmen.
Darüber hinaus behält sich die Würth Industrie Service GmbH & Co. KG das Recht vor, diese Publikation
zu aktualisieren und Änderungen vorzunehmen, ohne dabei die Verpichtung einzugehen, jede Person von
diesen Änderungen in Kenntnis zu setzen.
1.1.2 Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Automaten zur Zeit der Drucklegung dieser
Betriebsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.
Index Datum Bemerkung Seite(n)
00 21.07.2021 Anleitung erstellt alle
01
02
03
1.1.3 Seitenanzahl Dokument/Vollständigkeit
Dieses Dokument hat insgesamt 36 Seiten. Wenn Sie alle Seiten fortlaufend vorliegen haben, ist Ihr
Dokument vollständig.
1.1.4 Software
Bitte beachten Sie, dass diese Anleitung für verschiedene Automaten-Varianten zutrifft. Es können daher
Details beschrieben sein, die Ihr Automat möglicherweise nicht enthält.
In diesem Dokument ist Software Version 2.0.4 (Automatensteuerung: Mediamodul & CAN-Kopf) beschrie-
ben. Falls Sie eine andere Version installiert haben, so können sich Abweichungen ergeben.
Zum Auslesen der Software Version der Automatensteuerung melden Sie sich bitte am Automaten an und
wählen Sie im Automatenmenü „Information“.
1.1.5 Verfügbarkeit der Anleitung
Die Betriebsanleitung muss dem Benutzer dauerhaft zur Verfügung gestellt werden, damit eine sichere Benut-
zung ermöglicht wird. Sie ist am Einsatzort an leicht erreichbarer Stelle aufzubewahren, an der sie jederzeit
eingesehen werden kann.
1.1.6 Gültigkeitsbereich
Dieses Dokument gibt für folgende Gerätetypen:
• Mastermodule: DR
• Satellitenmodule: DR-S

5
1.2 Kundendienst
Beim Auftreten von Störungen, die Sie selbst nicht beseitigen können, hilft Ihnen gern unser Kundendienst
weiter. Dabei ist die Angabe der Automaten-ID aus dem Service-Center, der Seriennummer des Moduls und
des Softwarestandes relevant.
Für Mängelansprüche sind diese Angaben zwingend erforderlich.
1.3 Typenschild
Das Typenschild bendet sich auf der hinteren Gehäuseaußenseite links oben.
Beispiel eines Typenschildes:
Würth Industrie Service GmbH & Co. KG
Drillberg; D – 97980 Bad Mergentheim
Telefon: +49 7931 91 - 1800
Zentrale: +49 7931 91 - 0
Service-Hotline: +49 7931 91 - 1800
Auftragsannahme Ersatzteile: +49 7931 91 - 1800
E-Mail: [email protected]

6
1.4 Sicherheitshinweise
Der Automat ist nach dem aktuellen Stand der Technik gebaut und betriebssicher. Dieser ist ausschließlich
seinem eigentlichen Zweck einzusetzen.
1.5 Hinweise vor der Inbetriebnahme
• Bitte lesen Sie die Betriebsanleitung vor der Inbetriebnahme und Gebrauch des Automaten.
Die Betriebsanleitung dem Personal zugänglich machen.
• Entfernen Sie alle Verpackungsteile
• Stellen Sie den Automaten an einen trockenen und staubfreien Platz auf
• Beachten Sie die nachfolgenden Installationsbedingungen
• Kein Zutritt für Personen mit Herzschrittmachern oder implantierten Debrillatoren
2 BESTIMMUNGSGEMÄSSE VERWENDUNG
2.1 Einsatzgebiete und Einsatzgrenzen
1. Der Verkaufsautomat ist bestimmt für den Einsatz in gewerblicher Umgebung für die Warenentnahme
durch Endverbraucher. Es liegt in der Verantwortung des Betreibers, den Zugang und die Umgebung so
zu gestalten und auszuleuchten, dass Bedienpersonen und Endverbraucher gefahrenlos Zutritt haben.
2. Der Automat darf nur zum Verkauf oder zur Verwaltung von Produkten aus dem Sortiment der Würth-
Gruppe verwendet werden. Der Verkauf von Lebensmittel ist in diesem System nicht zulässig.
3. Es dürfen keine leicht entzündlichen oder explosionsgefährdeten Produkte verkauft werden.
4. Die Verwaltung von externen Produktgruppen ist nur mit Absprache des Systemlieferanten zulässig.
5. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der gesamten Dokumentation.
6. Die Betriebssicherheit des Verkaufsautomaten ist nur bei bestimmungsgemäßer Verwendung gewährleis-
tet. Bei bestimmungswidrigem Gebrauch können Gefahren entstehen.
7. Bei Nichtbeachten dieser Vorgaben ist ein sicherer Betrieb nicht gewährleistet und die Haftung des Her-
stellers wird ausgeschlossen.

7
2.2 Umgebungsbedingungen
Ein Betrieb ist nur im Innenbereich zulässig. Das Gerät ist vor Feuchtigkeit, Regen oder Spritzwasser zu
schützen.
Zulässige Umgebungsbedingungen für den Betrieb:
Umgebungstemperatur +5°C bis +35°C
Relative Luftfeuchtigkeit 0–85% (nicht kondensierend)
Einsatzhöhe Max. 2000 m über NN
Verschmutzungsgrad 2
Zulässige Umgebungsbedingungen für den Transport:
Umgebungstemperatur –10°C bis 45°C
Relative Luftfeuchtigkeit 0–85% (nicht kondensierend)
2.3 Versorgungsspannung
Zur Versorgung des Gerätes dürfen nur vom Hersteller freigegebene Netzteile verwendet werden.
Im Speziellen ist darauf zu achten, dass folgende Spezikationen eingehalten werden.
Eingangsspannung 85 ∼ 264 V/AC, 47–63 Hz
Ausgangsspannung 12 V/DC (+/– 3%)
Ausgangsstrom/
Ausgangsleistung 9,78 A / 118 W
Netzteil Es darf nur das vom Systemlieferanten
vorgesehene Netzteil verwendet werden
Stecker Netzeingang Kaltgeräte-Buchse IEC60320-C14
Stecker 12 V Ausgang Rundsteckverbinder, 3-polig, Push-Pull,
20 mm Durchmesser
2.4 Netzanschluss-Kabel
Je nach Einsatzort kann das Netzteil mit verschiedenen Anschlusskabeln an die jeweiligen regionalen Strom-
versorgungsstecker angeschlossen werden. Dabei ist am Netzgerät selbst eine IEC60320-C14 Buchse
(Kaltgeräte-Buchse 3polig) vorhanden.
Es dürfen ausschließlich Kabel verwendet werden, die der IEC60320 entsprechen.
Mindestquerschnitt in mm² 0,75 mm²
Mindestquerschnitt in AWG 18 AWG
Max. Länge 3 m

8
3 LIEFERUMFANG
Master Modul
Pos. Beschreibung Stückzahl
1 Master Modul inkl. Steuerung 1
2 Barcode-Scanner inkl. USB-Kabel 1
3 Schlüssel für Schubladen-/Notentriegelung 2
4 Abdeckblende Unterseite Korpus 2
5 Mobilfunk Antenne 1
6 Netzteil (12 V/DC) 1
7 Prüfprotokoll Korpus 1
8 Prüfprotokoll Lacon 1
9 Kaltgeräte Stecker 1
10 Glassicht Folien für Griffe
(Anzahl kann je nach Schubladenanzahl variieren) X
Satelliten Modul
Pos. Beschreibung Stückzahl
1 Satelliten Modul 1
2 Schlüssel für Schubladen-/Notentriegelung 2
3 Abdeckblende Unterseite Korpus 2
4 CAN-Kabel (bereits angeschlossen) 1
5 Netzteil (12 V/DC) 1
6 Prüfprotokoll Korpus 1
7 Prüfprotokoll Lacon 1
8 Kaltgeräte Stecker 1
9 Glassicht Folien für Griffe
(Anzahl kann je nach Schubladenanzahl variieren) X
4 INSTALLATION
Die Installation und die anschließenden Wartungsarbeiten müssen durch geschultes Fachpersonal erfolgen,
das hinsichtlich der Sicherheit mit dem Gerät vertraut ist.
4.1 Auspacken des Gerätes
Nach Entfernen der Verpackung das Gerät auf Unversehrtheit überprüfen. Im Zweifel das Gerät nicht ver-
wenden. Die Verpackungsmaterialien müssen durch autorisierte Fachbetriebe entsorgt und weiterverwertet
werden.
4.2 Aufstellen des Gerätes
Das Gerät nicht im Freien aufstellen, sondern in geschlossenen Räumen bei einer Temperatur von 5°C bis
34°C. Die relative Luftfeuchtigkeit darf 65% nicht übersteigen.
Nicht in Bereichen installieren, in denen Wasserstrahlen zur Reinigung verwendet werden. Auch darf der
Automat keinen Flüssigkeitsnebeln und -dämpfen exponiert werden.

9
Das Gerät muss in Wand Nähe mit ausreichend Abstand zur Lüftung aufgestellt werden. Das Gerät muss
so aufgestellt werden, dass die Neigung 2° nicht übersteigt, gegebenenfalls mit den verstellbaren Füßen
regulieren.
4.3 Stromanschluss
Bitte nur das beigestellte Tischnetzteil verwenden. Die Sekundärseite des Netzteils liefert eine Ausgang-
spannung von 12 V/DC. Bei Verwendung eines anderen Netzteils besteht die Gefahr den Automaten zu
beschädigen.
Nach eingeschalteter Betriebsspannung fährt das System automatisch hoch. Es wird kein Hauptschalter
verwendet.
Die Steckdose oder Mehrfachsteckdose mit Schalter müssen an einem zugänglichen
Bereich angebracht sein. Es wird empfohlen, dass alle Automaten zeitgleich an die
Spannungsversorgung angeschlossen werden.
Die elektrische Sicherheit des Geräts ist nur dann gewährleistet, wenn es eine fachgerecht den gesetzlichen
Bestimmungen entsprechend ausgeführte Anlage mit Erdung angeschlossen ist.
Der Hersteller übernimmt keine Verantwortung für Schäden, die auf eine Nichtbeachtung der oben aufge-
führten Punkte zurückzuführen sind.
5 VORSTELLUNG
Der ORSY®mat ist ein modular erweiterbares Automatensystem mit elektronisch verriegelbaren Verkaufsklap-
pen zur Lagerung von Werkzeugen und Verbrauchsmaterial aller Art. Durch die exible Zusammenstellung
von anderen Automatenmodulen und Facheinteilungen können spezische Bedarfe an Material für den
Endkunden verwaltet werden.
Die Bedienung über die Automatensoftware stellt eine kontrollierte Lagerung und Ausgabe der Ware sicher.
Darüber hinaus protieren der Kunde und der Lieferant von allen Auswertungs- bzw. Reportingmöglichkei-
ten aus der intelligenten Software inklusive der Überwachung von Mindestbeständen und automatischer
Bestellung.

10
5.1 Mastermodul
➀ Display Steuerung (Mediamodul)
➁ RFID Lese-Einheit
➂ Schubladen Signal-LED (Aueuchten falls Schublade entriegelt)
➃ Barcode-Scanner USB Anschluss
➄ Türschloss (Verriegelung der Schubladen)
➅ Korpus Füße verstellbar
➆ Mobilfunk Antenne

11
5.2 Satellitenmodul
➀ Kabelkanal für Netzteil und Elektronik
➁ Kabelauslassdose für CAN-Kabel (Satelliten Kommunikation)
➂ Frontblende Sockel (ebenfalls auf der Rückseite vorhanden)

12
6 AUTOMATENSTEUERUNG
ACHTUNG! Elektrostatisch empndliche Bauteile (ESD) Beschädigungsgefahr der Bauteile! Leiterplatten
und Pins auf der Steuerung nicht berühren!
Der Automat wird ausschließlich über das vordere Display bedient. Die Freigabe der Verkaufsklappen kann
nur über eine ordnungsgemäße Abfolge in der Automatensoftware geschehen.

13
6.1 Schema für Verkaufsablauf
Nachfolgend wird der Verkaufsprozess schematisch über das Touch-Display dargestellt. Der Zugriff auf
entsprechende Menüpunkte in der Software kann nur unter freigeschalteten Benutzerrechten erfolgen:
Anmeldung
Barcode
RFID
Pincode
Auswahl Entnahmemenü
Auswahl des Artikels
Bestätigung des Artikels
Schublade
leuchtet auf
Verkaufsklappe öffnen
Ware physisch entnehmen
Abmelden
Verk
aufsklappe
leuchtet auf
Schubladen physisch
herausziehen

14
6.2 Schema für Einlagerungsablauf
Nachfolgend wird der Einlagerungsprozess schematisch über das Touch-Display dargestellt. Der Zugriff auf
entsprechende Menüpunkte in der Software kann nur unter freigeschalteten Benutzerrechten erfolgen:
Anmeldung
Barcode
RFID
Pincode
Auswahl Menüpunkt
Einlagerung
Anwahl Einlagerungsartikel
Bestätigung des Artikels
Schublade
leuchtet auf
Schublade physisch
öffnen
Verkaufsklappe öffnen,
Ware in Fach einlegen
Verkaufsklappe schließen
Schublade physisch
schließen
Verk
aufsklappe
leuchtet auf
Abmelden

15
7 ABMESSUNGEN, GEWICHT, ELEKTRISCHER ANSCHLUSS
Mastermodul – Außenabmessung: 730 x 1600 x 700 mm (B x H x T)
Anzahl Fächer Siehe Tabelle
Innenabmessung Fächer Siehe Tabelle
Gewicht 205 kg
Satellitenmodul – Außenabmessung: 730 x 1170 x 700 mm (B x H x T)
Anzahl Fächer Siehe Tabelle
Innenabmessung Fächer Siehe Tabelle
Gewicht 200 kg
Schub-
ladenhöhe Varianten Klappen Nutzbreite
mm Nutztiefe
mm Nutzhöhe
mm
60 1 63 Klappen 54 Klappen 60 57 20
9 Klappen 60 132 20
2 54 Klappen 60 82 20
3 36 Klappen 60 132 20
4 27 Klappen 60 182 20
5 18 Klappen 60 282 20
6 18 Klappen 184 82 20
7 6 Klappen 184 291 20
8 3 Klappen 184 583 20
90 1 63 Klappen 54 Klappen 60 57 50
9 Klappen 60 132 50
2 54 Klappen 60 82 50
3 36 Klappen 60 132 50
4 27 Klappen 60 182 50
5 18 Klappen 60 282 50
6 18 Klappen 184 82 50
7 6 Klappen 184 282 50
8 3 Klappen 184 583 50
150 1 63 Klappen 54 Klappen 60 57 110
9 Klappen 60 132 110
2 54 Klappen 60 82 110
3 36 Klappen 60 132 110
4 27 Klappen 60 182 110
5 18 Klappen 60 282 110
6 18 Klappen 184 82 110
7 6 Klappen 184 291 110
8 4 Klappen 277 291 110

16
ORSY®mat DR Master, Satellit
Elektrischer Anschluss 12 V/DC / Leistung variiert
8 SOFTWARE UPDATE
Für Software Updates sind die entsprechenden Service-Berechtigungen am Automaten vorausgesetzt.
DieAutomatensoftware auf dem Mediamodul kann folgendermaßen aktualisiert werden:
1. Service-Center aufrufen (Web-Browser)
2. Automatenmodul über die Kundennummer suchen
3. Gewünschte Software in dem Reiter auswählen
4. An dem Automaten mit Service-Berechtigung anmelden
5. Unter Service > Automat > Software Update das Update Tool starten
6. „Start“ klicken und warten bis der Prozess abgeschlossen ist
7. „Ende“ drücken und warten bis wieder die reguläre Software gestartet ist (Willkommens Bildschirm)
8. Die neue Software-Version kann im Menüpunkt „Information“ aufgerufen werden
9 TRANSPORT, LAGERUNG, AUSSERBETRIEBNAHME, ENTSORGUNG
9.1 Transporthinweise
• Durch unsachgemäßen Transport kann der Automat beschädigt werden. Bei Transport mit einem Hub-
wagen: durch ruckartiges Absenken kann der Automat beschädigt werden.
• Lebensgefahr! Durch unsachgemäßen Transport kann der Automat kippen.
Bei Transport, sowie Be- und Entladen müssen die folgenden Sicherheitshinweise beachtet werden:
• Automaten nur mit Hubwagen oder Gabelstapler bewegen. Die Gabeln nur an der Unterseite des
Korpus ansetzen.
• Den Automaten stets mit großer Sorgfalt und Vorsicht bewegen.
• Seitliches Abrutschen verhindern.
• Den Automaten nicht auf schrägen Rampen bewegen, sondern Transportaufzüge verwenden.
• Den Schwerpunkt des Automaten beachten. Bedingt durch die Bauform liegt der Schwerpunkt hoch.
Kippgefahr!
• Wenn möglich die Module ohne Artikelware transportieren.
9.2 Empfohlene Transportmittel
• Gabelstapler
• Hubwagen

17
9.3 Vorrübergehende Stilllegung
Der Automat kann vorübergehend stillgelegt werden.
Vorgehensweise:
1. Netzstecker ziehen
2. Produkte vollständig entfernen
3. Zur Wiederinbetriebnahme siehe entsprechendes Kapitel Inbetriebnahme
9.4 Außerbetriebnahme und Entsorgung
Wenn der Automat eines Tages ausgedient hat, erfolgt die Außerbetriebnahme:
1. Ziehen Sie den Netzstecker.
2. Trennen Sie die Netzanschlussleitung ab.
3. Falls weitere Satelliten-Module angeschlossen sind, trennen Sie deren CAN-Kabel
4. Zur fachgerechten Entsorgung des Automaten wenden Sie sich bitte an den Kundendienst.
10 INDEX
Abmessungen 15
Automatensteuerung 12
Einlagerungsprozess 14
Elektrischer Anschluss 15
Entsorgung 16
Gewicht 15
Installation 8
Kundendienst 5
Lagerung 16
Lieferumfang 8
Sicherheitshinweise 6
Software 4
Software Update 16
Stromanschluss 9
Transportmittel 16
Typenschild 5
Verkaufsprozess 13

18
11 EU-/EG-KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN

19
TABLE OF CONTENT
1 General ................................................................. 20
1.1 Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.1.1 Copyright ................................................................ 20
1.1.2 Revisions................................................................. 20
1.1.3 Number of pages in the document/completeness ................................. 20
1.1.4 Software................................................................. 20
1.1.5 Availability of manual....................................................... 20
1.1.6 Scope ................................................................... 20
1.2 Customer service .......................................................... 21
1.3 Nameplate ............................................................... 21
1.4 Safety instructions.......................................................... 22
1.5 Instructions before starting up................................................. 22
2 Intended use.............................................................. 22
2.1 Areas and limits of applications ............................................... 22
2.2 Ambient conditions......................................................... 23
2.3 Supply voltage ............................................................ 23
2.4 Power supply cable ........................................................ 23
3 Scope of delivery .......................................................... 24
4 Installation ............................................................... 24
4.1 Unpacking the machine ..................................................... 24
4.2 Setting up the machine...................................................... 24
4.3 Power connection.......................................................... 25
5 Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5.1 Master module ............................................................ 26
5.2 Satellite module ........................................................... 27
6 Vending machine control .................................................... 28
6.1 Flowchart for sales process .................................................. 29
6.2 Schema for storage process.................................................. 30
7 Dimensions, Weight, Electrical connection....................................... 31
8 Software update........................................................... 32
9 Transport, Storage, Shutting down, Disposal ..................................... 32
9.1 Transport guidelines ........................................................ 32
9.2 Recommended means of transport............................................. 32
9.3 Temporary shutdown ....................................................... 33
9.4 Shutting down and disposal.................................................. 33
10 Index ................................................................... 33
11 EU/EG declaration of conformity for machines ................................... 34
GB

20
1 GENERAL
1.1 Introduction
1.1.1 Copyright
© Würth Industrie Service GmbH & Co. KG
This documentation is copyright-protected. Any rights derived from the copyright, in particular those of trans-
lation, reproduction, extraction of illustrations, radio broadcast, photomechanical or similar reproduction
and storage in data processing equipment, shall be reserved even for partial use thereof. Würth Industrie
Service GmbH & Co. KG does not provide any declarations or guarantees with respect to the content of this
operating manual and expressly disclaims responsibility for any implied warranty claims.
Würth Industrie Service GmbH & Co. KG also reserves right to update this publication and make changes
without incurring any obligation to notify each person of such changes.
1.1.2 Revisions
Text, image and data correspond to the technical state of the vending machine at the time of printing of this
operating manual. We reserve the right to make changes to develop it further.
Index Date Remark Page(s)
00 21.07.2021 Manual created All
01
02
03
1.1.3 Number of pages in the document/ completeness
This document contains 36 pages. If you have all pages in consecutive order, then your document is
complete.
1.1.4 Software
Please note that this manual is applicable to different vending machine models. As a result, it might contain
details, which perhaps are not applicable to your vending machine.
The software version 2.0.4 (vending machine control: media module & CAN head) is described in this
document. If you have installed a different version, there may be differences.
Please login into the vending machine and select “information” in menu to nd out the software version of
vending machine control.
1.1.5 Availability of manual
The operating manual should be provided continuously to the user to ensure safe use of the vending
machine. It must be kept at the place of use, from where it is easily accessible and where it can be consulted
at any time.
1.1.6 Scope
This document is applicable for the following types of machines:
• Master module: DR
• Satellite module: DR-S
This manual suits for next models
6
Table of contents
Languages:
Other Würth Control Unit manuals
Popular Control Unit manuals by other brands

Texas Instruments
Texas Instruments DRV2605LEVM-MD user guide

Bender
Bender RCMB330 manual

Surface Concept

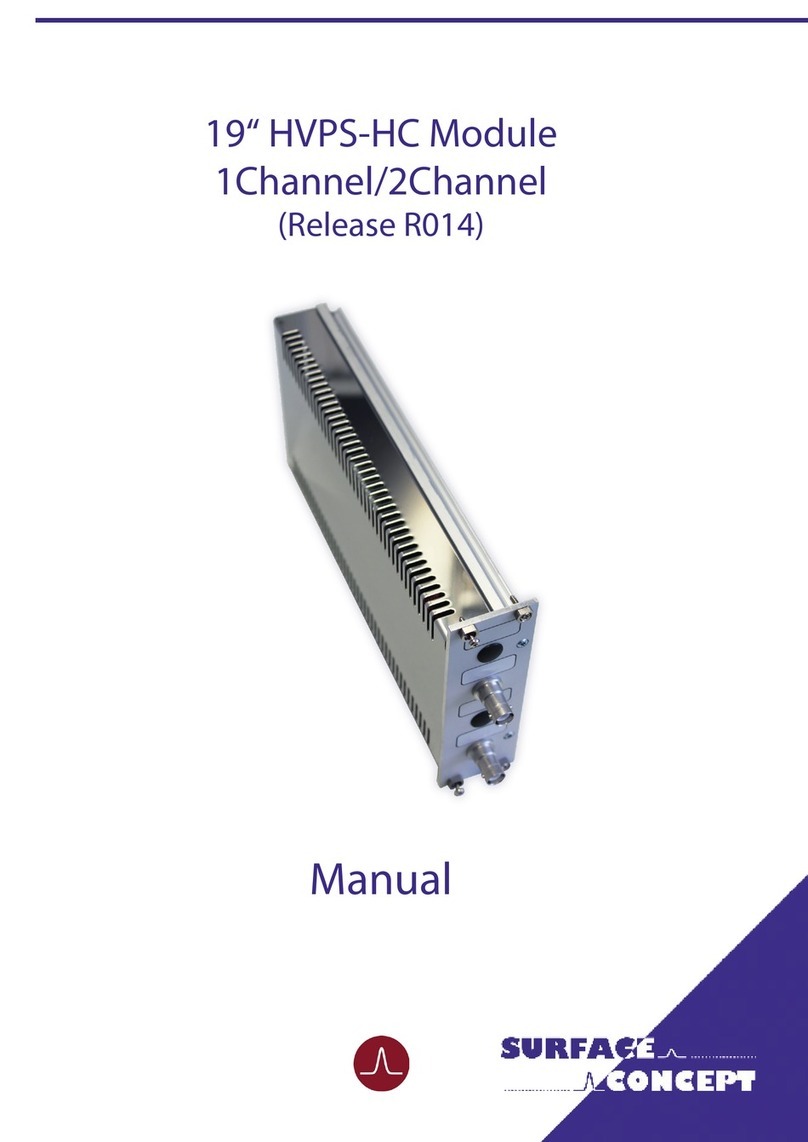

Surface Concept HVPS-HC manual

Toradex

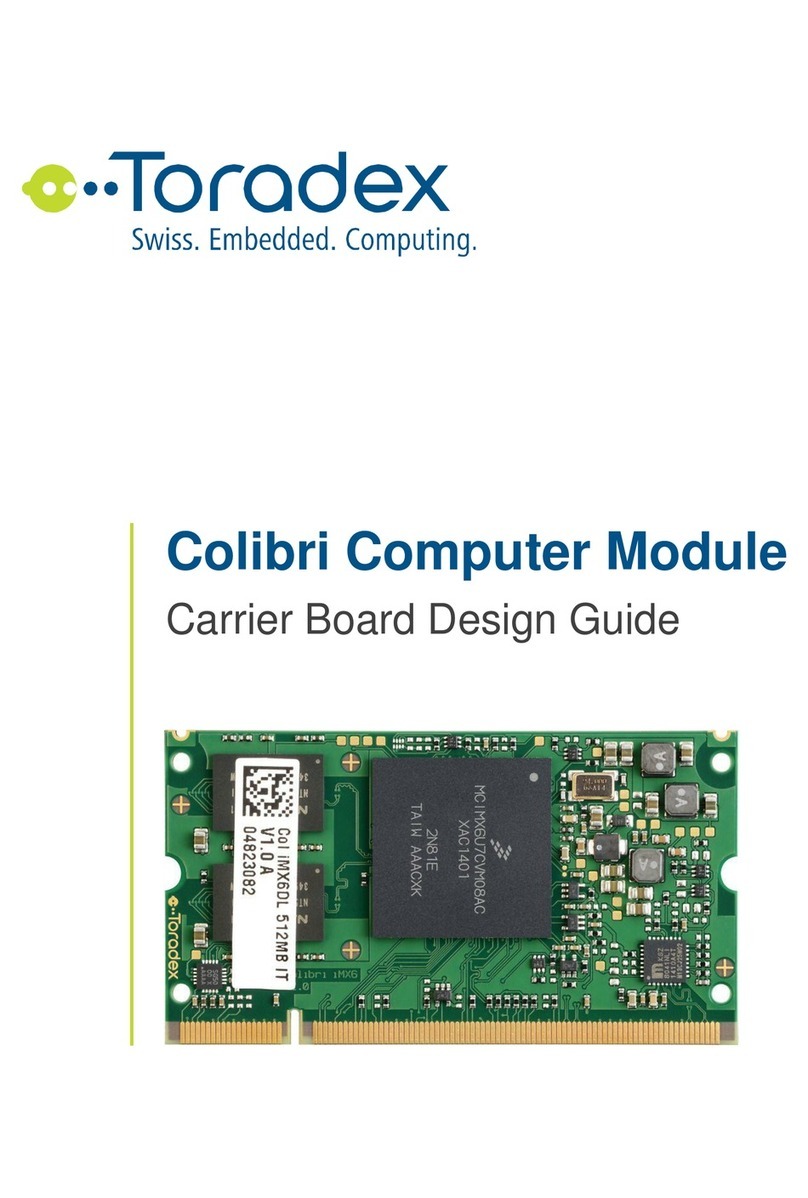

Toradex Colibri T30 Design guide

DeDietrich

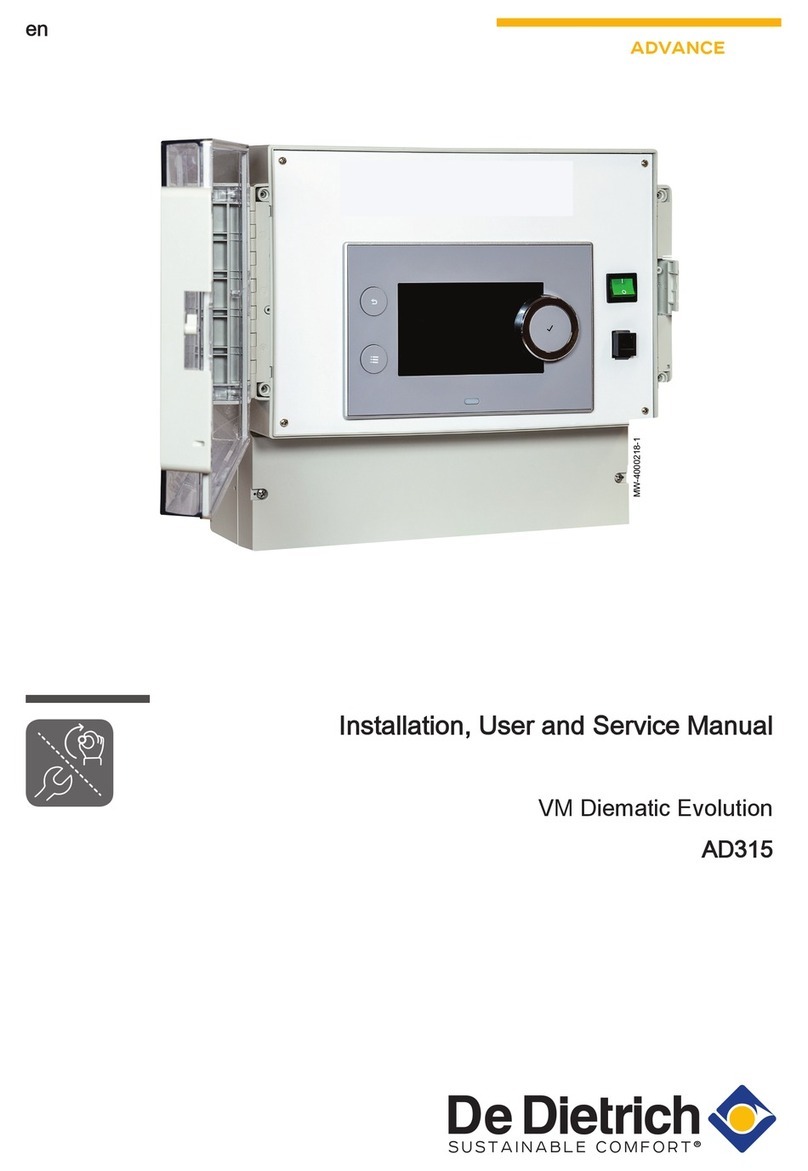

DeDietrich VM Diematic Evolution Installation, user and service manual

KEY

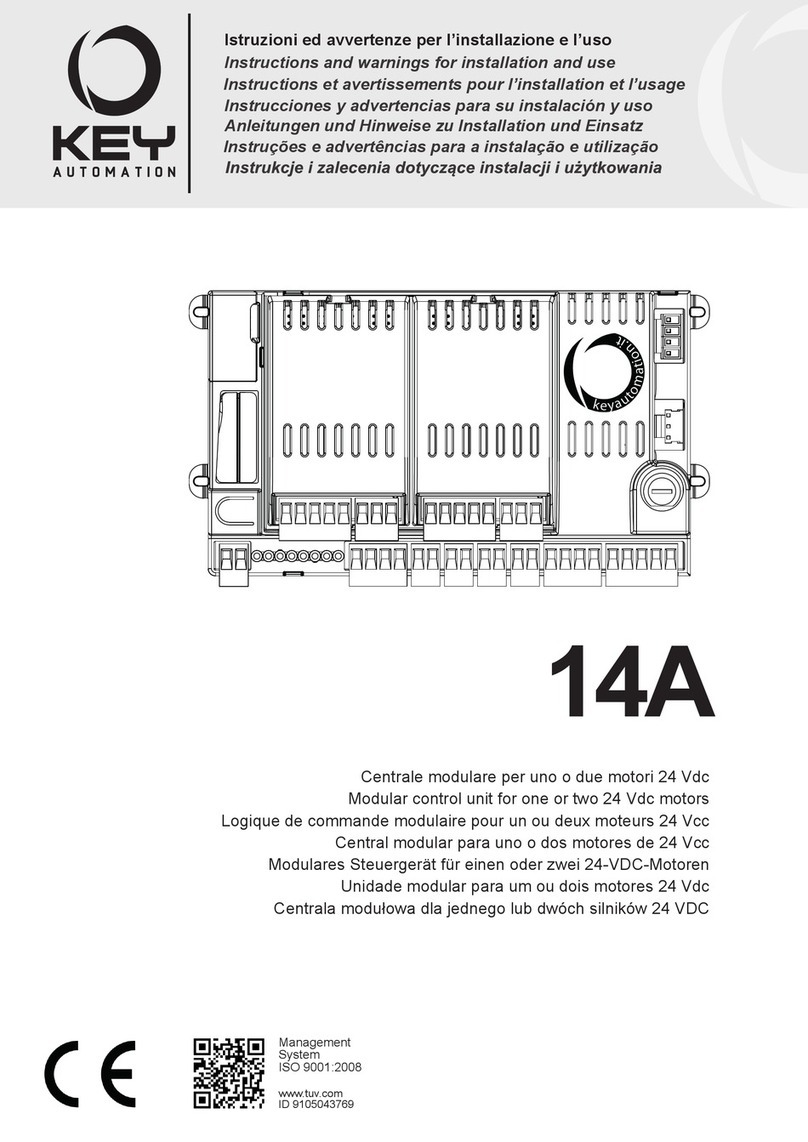

KEY 14A Instructions and warnings for installation and use
