Waeco PerfectCharge DC08 User manual

PerfectCharge
DC08, DC20, DC40
PerfectPower
DCDC10, DCDC20, DCDC40
POWER ON
BATTERYLOW
OVERLOAD
DE 5 Lade- und Spannungswandler
Einbau- und Bedienungsanleitung
EN 19 Charger and voltage converter
Installation and operating manual
FR 32 Transformateur de charge et de
tension
Notice de montage et d’utilisation
ES 46 Transformador de carga y tensión
Instrucciones de montaje y uso
IT 60 Trasformatore di carica e di ten-
sione
Istruzioni per I’uso e il montaggio
NL 74 Laad- en spanningsomvormer
Montagehandleiding en gebruiks-
aanwijzing
DA 88 Opladnings- og spændings-
transformer
Installations- og betjeningsvejledning
SV 101 Laddnings- och spännings-
omvandlare
Monterings- och bruksanvisning
NO 114 Lade- og spenningsomformer
Montasje- og bruksanvisning
FI 127 Lataus- ja jännitemuunnin
Asennus- ja käyttöohje
_DC Power Booster.book Seite 1 Mittwoch, 11. April 2007 8:31 08

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_DC Power Booster.book Seite 2 Mittwoch, 11. April 2007 8:31 08

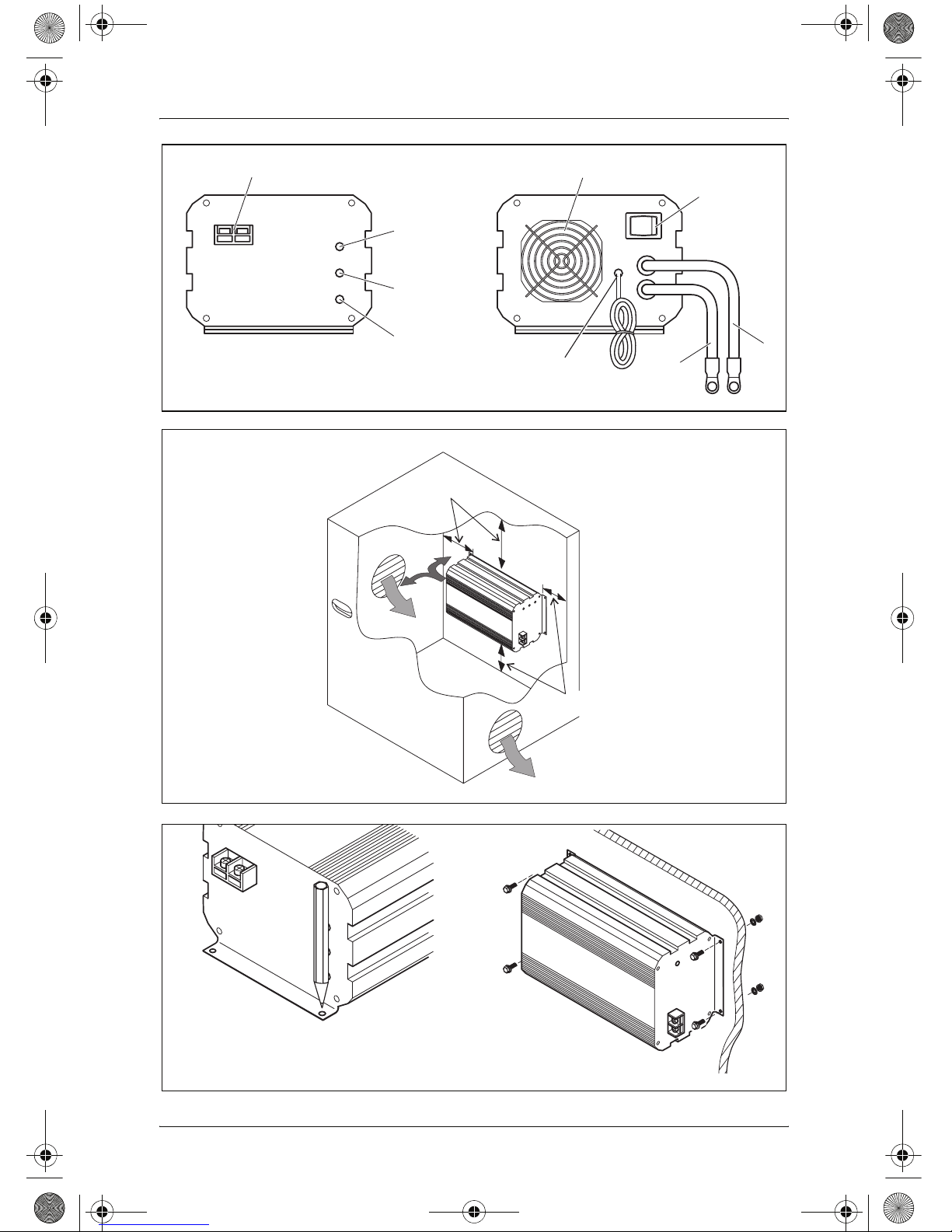

PerfectCharge / PerfectPower
3
5 cm
5 cm
POWERON
BATTERYLOW
OVERLOAD
2
POWER ON
BATTERY LOW
OVERLOAD
AB
POWER ON
BATTERYLOW
OVERLOAD
3
0
POWER ON
BATTERY LOW
OVERLOAD
I
15
9
6
2
7
8
3
4
1
_DC Power Booster.book Seite 3 Mittwoch, 11. April 2007 8:31 08

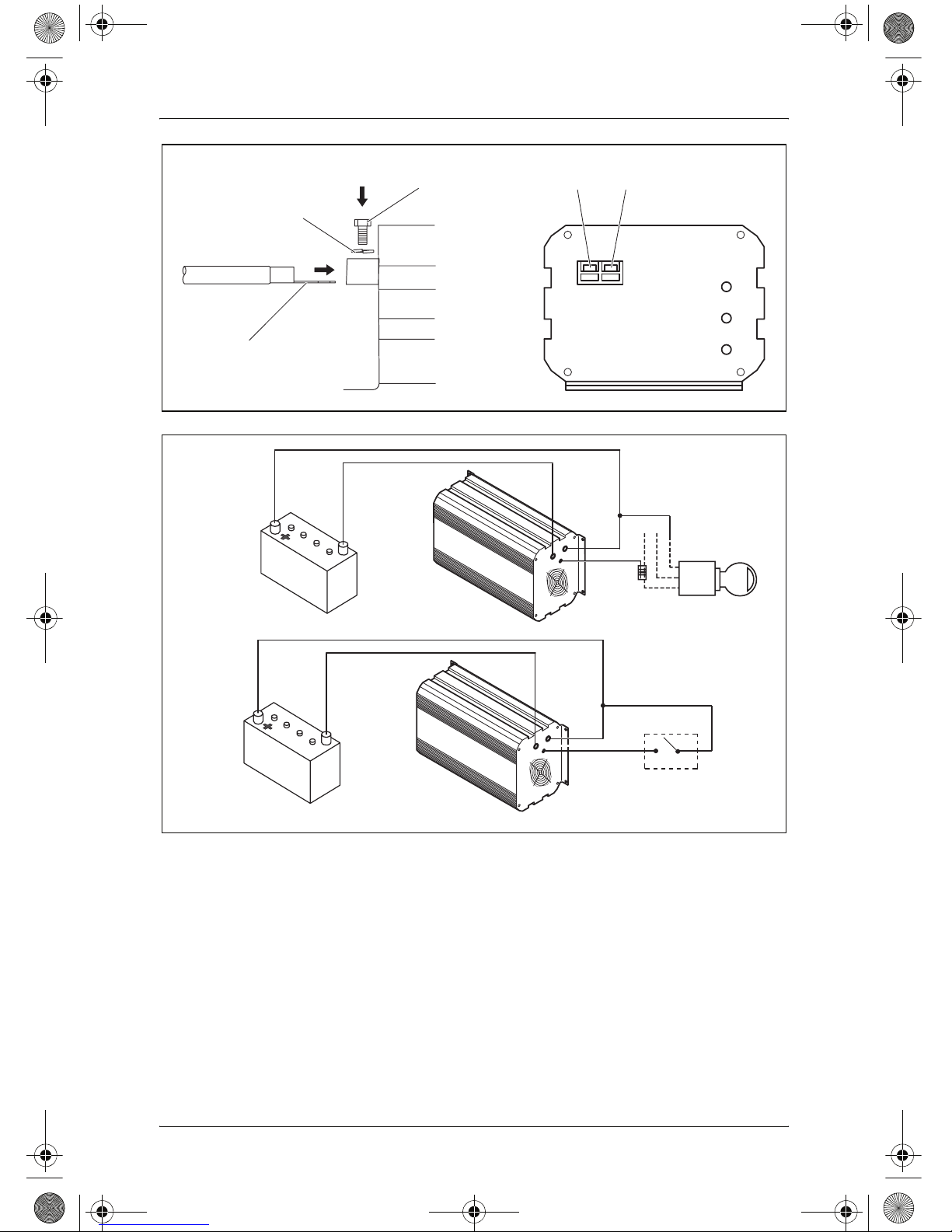

PerfectCharge / PerfectPower
4
3
1
245
POWER ON
BATTERY LOW
OVERLOAD
4
15
A
B
5
_DC Power Booster.book Seite 4 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower
5
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 6
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . 10
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6 Wandler montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7 Wandler benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
8 Wandler pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
_DC Power Booster.book Seite 5 Mittwoch, 11. April 2007 8:31 08

Hinweise zur Benutzung der Anleitung PerfectCharge / PerfectPower
6
1 Hinweise zur Benutzung der Anleitung
Warnung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder
Materialschäden führen.
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb 65, Seite 4: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 6 auf Seite 4“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
_DC Power Booster.book Seite 6 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Allgemeine Sicherheitshinweise
7
2 Allgemeine Sicherheitshinweise
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montage- oder Anschlussfehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
2.1 Allgemeine Sicherheit
zBenutzen Sie das Gerät nur zu seinem bestimmungsgemäßen
Gebrauch.
zBetreiben Sie das Gerät nicht
– in feuchter oder nasser Umgebung,
– in der Nähe brennbarer Materialien,
– in explosionsgefährdeten Bereichen.
zDie Wartung und Reparatur darf nur durch eine Fachkraft ge-
schehen, die mit den damit verbundenen Gefahren bzw. ein-
schlägigen Vorschriften vertraut ist.
zElektrogeräte sind kein Kinderspielzeug!
Kinder können Gefahren, die von elektrischen Geräten aus-
gehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne
Aufsicht elektrische Geräte benutzen.
zLagern Sie das Gerät an einem trockenen und kühlen Ort.
2.2 Sicherheit bei der Installation des Gerätes
zAchten Sie auf einen sicheren Stand!
Das Gerät muss so sicher aufgestellt und befestigt werden,
dass es nicht umstürzen oder herabfallen kann.
zSetzen Sie das Gerät keiner Wärmequelle (Sonneneinstrah-
lung, Heizung usw.) aus. Vermeiden Sie so zusätzliche
Erwärmung des Gerätes.
_DC Power Booster.book Seite 7 Mittwoch, 11. April 2007 8:31 08

Allgemeine Sicherheitshinweise PerfectCharge / PerfectPower
8
Elektrische Leitungen
zMüssen Leitungen durch Blechwände oder andere scharf-
kantige Wände geführt werden, benutzen Sie Leerrohre bzw.
Leitungsdurchführungen.
zVerlegen Sie Leitungen nicht lose oder scharf abgeknickt an
elektrisch leitenden Materialien (Metall).
zZiehen Sie nicht an Leitungen.
zBefestigen Sie die Leitungen gut.
zVerlegen Sie die Leitungen so, dass keine Stolpergefahr ent-
steht und eine Beschädigung des Kabels ausgeschlossen ist.
2.3 Sicherheit beim Betrieb des Gerätes
zAchtung!
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen
beim Gebrauch von elektrischen Geräten zum Schutz vor:
– elektrischem Schlag
– Brandgefahr
– Verletzungen
zAchten Sie auf die korrekte Polung.
Eine Verpolung zerstört das Gerät.
zBetreiben Sie das Gerät nur, wenn das Gehäuse und die
Leitungen unbeschädigt sind.
zAchten Sie auf einen ausreichenden Kabelquerschnitt von Ein-
und Ausgangsleitung.
zAchten Sie darauf, dass Luftein- und -ausgänge des Geräts
nicht verdeckt werden.
zAchten Sie auf gute Belüftung.
zAuch nach Auslösen der Schutzeinrichtung bleiben Teile des
Geräts unter Spannung.
zUnterbrechen Sie bei Arbeiten am Gerät immer die Strom-
versorgung.
_DC Power Booster.book Seite 8 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Allgemeine Sicherheitshinweise
9
2.4 Sicherheit beim Umgang mit Batterien
zAchtung Verletzungsgefahr!
Batterien können aggressive und ätzende Säuren enthalten.
Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit.
Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so
spülen Sie das entsprechende Körperteil gründlich mit Wasser
ab.
Suchen Sie bei Verletzungen durch Säure unbedingt einen Arzt
auf.
zAchtung Verletzungsgefahr!
Tragen Sie während der Arbeit an Batterien keine Metallgegen-
stände wie Uhren oder Ringe.
Bleisäure-Batterien können Kurzschluss-Ströme erzeugen, die
zu schweren Verbrennungen führen können.
zExplosionsgefahr!
Versuchen Sie nie, eine gefrorene oder defekte Batterie zu
laden.
Stellen Sie die Batterie in diesem Fall an einen frostfreien Ort
und warten Sie, bis sich die Batterie der Umgebungstempera-
tur angepasst hat. Beginnen Sie erst dann mit dem Lade-
vorgang.
zTragen Sie eine Schutzbrille und Schutzkleidung, wenn Sie an
Batterien arbeiten. Berühren Sie nicht Ihre Augen, während Sie
an Batterien arbeiten.
zRauchen Sie nicht und stellen Sie sicher, dass keine Funken in
der Nähe des Motors oder der Batterie entstehen.
zEs sollte sich jemand in Ihrer Nähe befinden, den Sie im Notfall
zu Hilfe rufen können.
zBeachten Sie die Anleitungen des Batterieherstellers und des
Herstellers der Anlage oder des Fahrzeugs, in denen die
Batterie verwendet wird.
_DC Power Booster.book Seite 9 Mittwoch, 11. April 2007 8:31 08

Lieferumfang PerfectCharge / PerfectPower
10
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Die Wandler dienen zur Transformierung einer 12-VDC- oder 24-VDC-
Spannung von einer Fahrzeug- oder Boot-Batterie in eine stabile Gleich-
spannung:
zDC08 (Art.-Nr. DC1212-8), DC20 (Art.-Nr. DC1212-20), DC40 (Art.-Nr.
DC1212-40): 12-VDC-Eingangsspannung in 14,2-VDC-Ausgangs-
spannung (Ladewandler)
zDCDC10 (Art.-Nr. DC1224-10), DCDC20 (Art.-Nr. DC1224-20): 12-VDC-
Eingangsspannung in 27,6-VDC-Ausgangsspannung (Spannungs-
wandler)
zDCDC20 (Art.-Nr. DC2412-20), DCDC40 (Art.-Nr. DC2412-40): 24-VDC-
Eingangsspannung in 13,8-VDC-Ausgangsspannung (Spannungs-
wandler)
zDCDC10 (Art.-Nr. DC2424-10): 24-VDC-Eingangsspannung in 27,6-VDC-
Ausgangsspannung (Spannungswandler)
Alle Wandler können auch zum Laden von Bleibatterien eingesetzt werden.
Achtung!
Das Gerät darf keinesfalls zum Laden anderer Batterietypen (z. B.
NiCd, NiMH usw.) verwendet werden!
Die Ladespannung entspricht einer IU-Ladecharakteristik mit einer Lade-
spannung von 13,8 V/27,6 V.
Bei den Ladewandlern ist die Ausgangsspannung auf 14,2 V geregelt.
Dadurch erfolgt eine schnellere Ladung der Batterie.
Achtung!
Ladewandler: Nach zwölfstündigem Laden muss der Vorgang
beendet werden.
Menge Bezeichnung
1 Wandler
1 Bedienungsanleitung
_DC Power Booster.book Seite 10 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Technische Beschreibung
11
5 Technische Beschreibung
Durch das geringe Gewicht und die kompakte Bauweise lassen sich die
Wandler problemlos in Reisemobilen, Nutzfahrzeugen oder Motor- und
Segelyachten einbauen.
Die Wandler dienen zur Transformierung einer 12-VDC- oder 24-VDC-
Spannung von einer Fahrzeug- oder Boot-Batterie in eine stabile 12-VDC-
oder 24-VDC-Gleichspannung zum Anschluss von Geräten.
Durch die galvanische Trennung von Eingangs- und Ausgangsspannung
kann die Ausgangsspannung unabhängig von Störungen im Eingangskreis
stabil gehalten werden.
Da der maximale Ausgangsstrom elektronisch geregelt ist, können die Lade-
wandler auch als Ladegerät für Batterien dienen, die an Bord von Fahr-
zeugen oder Booten zur Stromerzeugung genutzt werden.
Die Geräte sind mit einem Kurzschluss- und Überlastungsschutz ausge-
stattet. Bei Auslösen der Schutzfunktion schaltet das Gerät ab und schaltet
sich bei korrektem Anschluss wieder ein.
5.1 Bedienelemente
Pos. in Abb. 1,
Seite 3 Bedeutung
1Ausgangsklemmen
2LED „Power On“: An den Ausgangsklemmen des
Wandlers liegt Spannung an. Der Wandler ist
betriebsbereit.
3LED „Battery Low“: Die Eingangsbatterie ist nicht
mehr ausreichend geladen.
4LED „Overload“:
zBei Anschluss eines Verbrauchers: Der Wandler
ist kurzgeschlossen oder überlastet.
zBei Anschluss als Lader: Der Wandler befindet
sich in der Vollstrom-Ladephase.
5Luftaustritt
_DC Power Booster.book Seite 11 Mittwoch, 11. April 2007 8:31 08

Wandler montieren PerfectCharge / PerfectPower
12
6 Wandler montieren
6.1 Montagehinweise
Wenn Sie den Wandler fest montieren möchten, beachten Sie folgende
Montagehinweise:
zSie können das Gerät horizontal oder vertikal montieren.
zMontieren Sie das Gerät nicht
– in feuchter oder nasser Umgebung,
– in der Nähe brennbarer Materialien,
– in explosionsgefährdeten Bereichen.
zDer Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen
kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie
Mindestabstand um das Gerät muss mindestens 5 cm betragen (Abb. 2,
Seite 3).
zDer Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite
des Geräts muss freibleiben.
zBei Umgebungstemperaturen von mehr als 40 °C (z. B. in Motor- oder
Heizungsräumen, direkte Sonneneinstrahlung) kann es durch die Eigen-
erwärmung des Wandlers bei Belastung zum automatischen Abschalten
kommen.
zDie Montagefläche muss eben sein und eine ausreichende Festigkeit auf-
weisen.
6Hauptschalter
7Plus-Kabel (rot) zur Eingangsbatterie
8Minus-Kabel (schwarz) zur Eingangsbatterie
9Anschlussleitung zum Einschalten mit Bordnetz-
spannung (z. B. Zündung oder externer Schalter)
Pos. in Abb. 1,
Seite 3 Bedeutung
_DC Power Booster.book Seite 12 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Wandler benutzen
13
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschädigt werden.
6.2 Wandler montieren
➤Halten Sie den Wandler an den von Ihnen gewählten Einbauort und mar-
kieren Sie die Befestigungspunkte (Abb. 3A, Seite 3).
➤Befestigen Sie den Wandler mit der von Ihnen gewählten Befestigungs-
methode (Abb. 3B, Seite 3).
7 Wandler benutzen
Wandler an Eingangsbatterie anschließen
Warnung!
Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei
Verpolung der Batterieanschlüsse kann es zu Personenschaden
kommen, und das Gerät wird zerstört.
Hinweis!
Ziehen Sie die Schrauben oder Muttern mit einem Drehmoment
von 12 – 13 Nm fest. Lose Verbindungen können zu Überhitzun-
gen führen.
➤Stellen Sie den Hauptschalter (Abb. 16, Seite 3) auf „0“.
➤Verlegen Sie das Plus-Kabel (Abb. 17, Seite 3) vom Wandler zum
Pluspol der Batterie und schließen Sie es dort an.
➤Verlegen Sie das Minus-Kabel (Abb. 18, Seite 3) vom Wandler zum
Minuspol der Batterie und schließen Sie es dort an.
Ausgangslast an den Wandler anschließen
➤Lösen Sie die Schraube (Abb. 42, Seite 4) in der Plus-Klemme
(Abb. 44, Seite 4).
_DC Power Booster.book Seite 13 Mittwoch, 11. April 2007 8:31 08

Wandler benutzen PerfectCharge / PerfectPower
14
➤Schieben Sie den Kabelschuh (Abb. 43, Seite 4) des Plus-Kabels der
Ausgangslast in die Plus-Klemme (Abb. 44, Seite 4) und befestigen Sie
ihn mit der Schraube (Abb. 42, Seite 4) und dem Federring (Abb. 41,
Seite 4).
➤Schließen Sie das Minus-Kabel der Ausgangslast entsprechend an der
Minus-Klemme (Abb. 45, Seite 4) an.
Wandler einschalten
Hinweis!
Sie können das Gerät durch Verwendung der Anschlussleitung
(Abb. 19, Seite 3) über die Bordspannung einschalten:
– durch die Zündung (Abb. 5A, Seite 4)
Klemme 15: Geschaltetes Plus
– über einen zwischengeschalteten Hauptschalter (Abb. 5B,
Seite 4)
Lassen Sie in diesem Fall den Hauptschalter (Abb. 16, Seite 3)
auf „0” eingestellt.
➤Stellen Sie den Hauptschalter (Abb. 16, Seite 3) auf der Rückseite des
Wandlers auf „1”.
Achtung!
Wenn Sie die Anschlussleitung (Abb. 19, Seite 3) nicht verwen-
den, isolieren Sie diese, damit es zu keiner Fehlfunktion kommt.
_DC Power Booster.book Seite 14 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Wandler pflegen und reinigen
15
✓Die LEDs (Abb. 12 bis 4, Seite 3) zeigen den Betriebszustand an:
Hinweis!
Der interne Ventilator arbeitet Temperatur gesteuert. Er läuft nur,
wenn die interne Temperatur zu hoch ist. Während dieser Zeit wird
der Wandler abgeschaltet, um eine Überhitzung zu verhindern.
8 Wandler pflegen und reinigen
Achtung!
Keine scharfen oder harten Mittel zur Reinigung verwenden, da
dies zu einer Beschädigung des Gerätes führen kann.
➤Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch.
LED Farbe Bedeutung
Power On Grün Das Gerät ist eingeschaltet und an den
Ausgangsklemmen des Wandlers liegt
Spannung an. Der Wandler ist betriebs-
bereit.
Battery Low Gelb Die Eingangsbatterie ist nicht mehr
ausreichend geladen.
➤Laden Sie die Batterie auf oder ver-
wenden Sie eine geladene Batterie.
Overload Rot Bei Anschluss eines Verbrauchers:
Der Wandler ist kurzgeschlossen oder
überlastet.
➤Entfernen Sie den Kurzschluss oder
verringern Sie die Ausgangslast.
Bei Anschluss als Lader:
Der Wandler befindet sich in der Voll-
strom-Ladephase.
_DC Power Booster.book Seite 15 Mittwoch, 11. April 2007 8:31 08

Gewährleistung PerfectCharge / PerfectPower
16
9 Gewährleistung
Es gelten unsere allgemeinen Gewährleistungsbedingungen. Sollte das
Produkt defekt sein, schicken Sie es bitte an die WAECO-Niederlassung in
Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fach-
händler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie fol-
gende Unterlagen mitschicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
10 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
11 Technische Daten
Bezeichnung DCDC10 DCDC20
Art.-Nr.: DC1224-10 DC1224-20
Transformierung: 12 V →24 V
Eingangsnennspannung: 12 VDC
Eingangsspannungsbereich: 8 V – 16 V
Ausgangsstrom: 10 A 20 A
Ausgangsspannung: 27,6 V ± 0,1 V
Wirkungsgrad bis zu: 87 %
Störunterdrückung: 40 mA
Umgebungstemperatur Betrieb: –20 °C bis +50 °C
Abmessungen B x T x H: 140 x 115 x 70 mm 240 x 115 x 70 mm
Gewicht: 1,0 kg 1,9 kg
_DC Power Booster.book Seite 16 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower Technische Daten
17
Bezeichnung DCDC20 DCDC40
Art.-Nr.: DC2412-20 DC2412-40
Transformierung: 24 V →12 V
Eingangsnennspannung: 24 VDC
Eingangsspannungsbereich: 20 V – 32 V
Ausgangsstrom: 20 A 40 A
Ausgangsspannung: 13,8 V ± 0,1 V
Wirkungsgrad bis zu: 87 %
Störunterdrückung: 20 mA
Umgebungstemperatur Betrieb: –20 °C bis +50 °C
Abmessungen B x T x H: 140 x 115 x 70 mm 240 x 115 x 70 mm
Gewicht: 1,0 kg 1,9 kg
Bezeichnung DC08 DC20 DC40
Art.-Nr.: DC1212-8 DC1212-20 DC1212-40
Transformierung: 12 V →12 V
Eingangsnennspannung: 12 VDC
Eingangsspannungsbereich: 8 V – 16 V
Ausgangsstrom: 8 A 20 A 40 A
Ausgangsspannung: 14,2 V ± 0,1 V
Wirkungsgrad bis zu: 87 %
Störunterdrückung: 20 mA
Umgebungstemperatur Betrieb: –20 °C bis +50 °C
Abmessungen B x T x H: 100 x 115 x 70 mm 160 x 115 x 70 mm 270 x 115 x 70 mm
Gewicht: 0,75 kg 1,2 kg 2,1 kg
_DC Power Booster.book Seite 17 Mittwoch, 11. April 2007 8:31 08

Technische Daten PerfectCharge / PerfectPower
18
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.
Zulassungen
Bezeichnung DCDC10
Art.-Nr.: DC2424-10
Transformierung: 24 V →24 V
Eingangsnennspannung 24 VDC
Eingangsspannungsbereich 20 V – 32 V
Ausgangsstrom 10 A
Ausgangsspannung 27,6 V ± 0,1 V
Wirkungsgrad bis zu 87 %
Störunterdrückung 40 mA
Umgebungstemperatur Betrieb –20 °C bis +50 °C
Abmessungen B x T x H 140 x 115 x 70 mm
Gewicht 1,0 kg
24
_DC Power Booster.book Seite 18 Mittwoch, 11. April 2007 8:31 08

PerfectCharge / PerfectPower
19
Please read this operating manual carefully before starting the device.
Keep it in a safe place for future reference. If the device is handed over
to another person, this operating manual must be handed over along
with the device.
Contents
1 Notes on using the manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4 Proper use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6 Mounting the converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7 Using the converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
8 Cleaning and caring for the converter . . . . . . . . . . . . . . . . . . . . . . 29
9 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
10 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
_DC Power Booster.book Seite 19 Mittwoch, 11. April 2007 8:31 08

Notes on using the manual PerfectCharge / PerfectPower
20
1 Notes on using the manual
Warning!
Safety instruction: Failure to observe this instruction can cause
personal injury or damage the device.
Caution!
Safety instruction: Failure to observe this instruction can cause
material damage and impair the function of the device.
Caution!
Safety instruction relating to a danger from an electrical current
or voltage. Failure to observe this instruction can cause material
damage and personal injury and impair the function of the device.
Note
Supplementary information for operating the device.
➤Action: This symbol indicates that action is required on your part. The
required action is described step-by-step.
✓This symbol describes the result of an action.
Fig 65, page 4: This refers to an element in an illustration: in this case,
“item 5 in figure 6 on page 4”.
Please observe the following safety instructions.
_DC Power Booster.book Seite 20 Mittwoch, 11. April 2007 8:31 08
