Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . .7
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.1 Grundlegende Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.2 Sicherheit beim Betrieb des Gerätes . . . . . . . . . . . . . . . . .9
2.3 Sicherheit beim Umgang mit Batterien. . . . . . . . . . . . . . .10
3 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . .11
5 Technische Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . .12
5.1 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
5.2 Anzeigen und Bedienelemente. . . . . . . . . . . . . . . . . . . . . 13
5.3 Batterieklemmen und Kabel . . . . . . . . . . . . . . . . . . . . . . .13
6 Batterielader verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6.1 Batterielader anschließen. . . . . . . . . . . . . . . . . . . . . . . . .14
6.2 Batterien aufladen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.3 Batterielader abklemmen . . . . . . . . . . . . . . . . . . . . . . . . . 18
7Fehlersuche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
8 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
9 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
11 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
12 Tipps zum Umgang mit Batterien . . . . . . . . . . . . . . . . . . . . . .22
12.1 Was Sie über Batterien wissen sollten . . . . . . . . . . . . . . .22
12.2 Batterien richtig dimensionieren . . . . . . . . . . . . . . . . . . . .22
12.3 Batterien richtig laden. . . . . . . . . . . . . . . . . . . . . . . . . . . .24
12.4 Ausfall der Batterie vermeiden . . . . . . . . . . . . . . . . . . . . .25
_IU6_IU8_IU12_BA_10s.book Seite 6 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Hinweise zur Benutzung der Anleitung
7
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung
verwendet:
dWarnung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder
Materialschäden führen.
aAchtung!
Sicherheitshinweis: Nichtbeachtung kann zu Geräteschäden
führen.
eAchtung!
Sicherheitshinweis, der auf Gefahren durch elektrischen Strom
oder elektrische Spannung hinweist: Nichtbeachtung kann zu Per-
sonen- oder Geräteschäden führen und die Funktion des Gerätes
beeinträchtigen.
IHinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun
müssen. Die erforderlichen Handlungen werden Schritt für
Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 21, Seite 3: Diese Angabe weist Sie auf ein Element in
einer Abbildung hin, in diesem Beispiel auf „Position 1 in
Abbildung 2auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheits-
hinweise.
_IU6_IU8_IU12_BA_10s.book Seite 7 Mittwoch, 16. Januar 2008 2:06 14

Sicherheitshinweise IU6, IU8, IU12
8
2 Sicherheitshinweise
Der Hersteller übernimmt keine Haftung für Schäden aufgrund fol-
gender Punkte:
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
der Herstellers
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen
beim Gebrauch von elektrischen Geräten zum Schutz vor
– elektrischem Schlag
– Brandgefahr
– Verletzungen
2.1 Grundlegende Sicherheit
ezVergleichen Sie die Spannungsangabe auf dem Typenschild
mit der vorhandenen Energieversorgung.
zAchten Sie darauf, dass andere Gegenstände keinen Kurz-
schluss an den Kontakten des Gerätes verursachen.
zAchten Sie darauf, dass sich nie die rote und die schwarze
Klemme berühren.
zVerlegen Sie alle Leitungen so, dass keine Stolpergefahr ent-
steht und eine Beschädigung des Kabels ausgeschlossen ist!
zZiehen Sie den Stecker nie am Anschlusskabel aus der
Steckdose.
zTrennen Sie das Gerät vom Netz
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
azElektrogeräte sind kein Kinderspielzeug!
Kinder können Gefahren, die von elektrischen Geräten aus-
gehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne
Aufsicht elektrische Geräte benutzen.
_IU6_IU8_IU12_BA_10s.book Seite 8 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Sicherheitshinweise
9
zPersonen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-
nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person nutzen.
zWenn das Gerät oder das Anschlusskabel sichtbare Beschädi-
gungen aufweisen, dürfen Sie das Gerät nicht in Betrieb
nehmen.
zWenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen

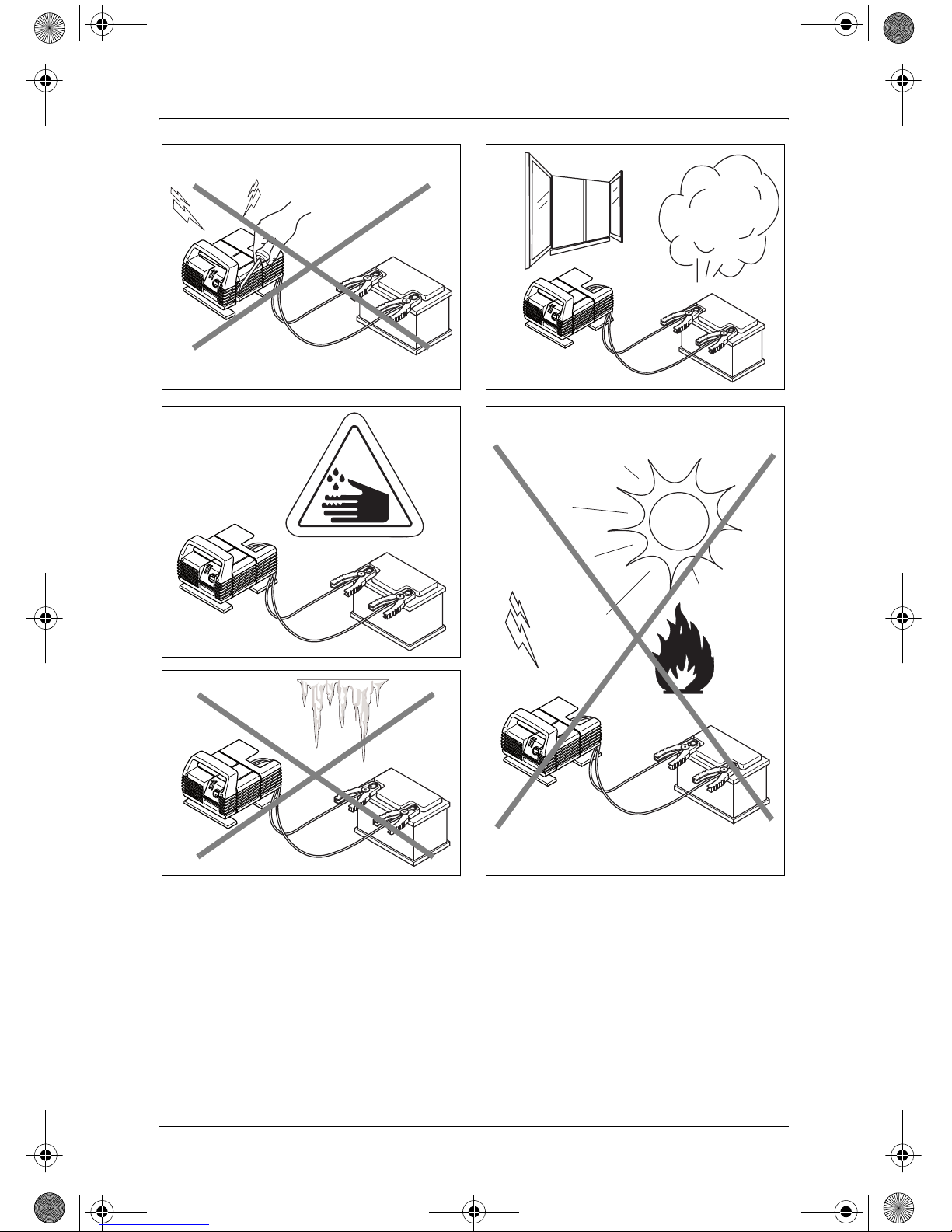

können erhebliche Gefahren entstehen (Abb. 1, Seite 3).
Wenden Sie sich im Reparaturfall an den Kundendienst des
Herstellers.
2.2 Sicherheit beim Betrieb des Gerätes
ezAchtung – Lebensgefahr durch Stromschlag!
Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem bei Leitungen im Wechselstromkreis.
zWenn Sie an elektrischen Anlagen arbeiten, stellen Sie sicher,
dass jemand in der Nähe ist, um Ihnen im Notfall helfen zu
können.
zUm bei Gefahr das Gerät schnell vom Netz trennen zu können,
muss sich die Steckdose inderNähe des Gerätes befindenund
leicht zugänglich sein.
zAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und
Stecker trocken sind.
zBeachten Sie, dass auch nach Auslösen der Schutzeinrichtung
(Sicherung) Teile des Gerätes unter Spannung bleiben können.
azStellen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz auf.
zSchützen Sie das Gerät vor aggressiven Dämpfen und salz-
haltiger oder feuchter Luft.
_IU6_IU8_IU12_BA_10s.book Seite 9 Mittwoch, 16. Januar 2008 2:06 14

Sicherheitshinweise IU6, IU8, IU12
10
zSchützen Sie das Gerät und die Kabel vor Regen und Feuchtig-
keit.
zAchten Sie auf gute Belüftung (Abb. 2, Seite 3).
zHaltenSiezuallenSeitendes BatterieladerseinenAbstand von
mindestens 5 cm. Halten Sie während des Betriebs alle Gegen-
stände fern, die durch hohe Temperaturen beschädigt werden
können.
zVerwenden Sie das Gerät nicht in Umgebungen mit entflamm-
baren Gasen, z. B. in Kielräumen von Booten, die mit Gasolin
angetrieben werden, oder in der Nähe von Propan-Tanks.
zVerwenden Sie das Gerät nicht in Anlagen mit Blei-Säure-
Batterien. Diese Batterien entlüften explosives Wasserstoffgas,
das durch einen Funken an den elektrischen Verbindungen
entzündet werden kann.
zSchalten Sie das Gerät nach dem Betrieb immer aus.
2.3 Sicherheit beim Umgang mit Batterien
ezAchtung!
Verwenden Sie ausschließlich wieder aufladbare Batterien.
dzWarnung – Verletzungsgefahr!
Batterien können aggressive und ätzende Säuren enthalten.
Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit
(Abb. 3, Seite 3). Sollte es doch zur Berührung mit Batterie-
flüssigkeit kommen, so spülen Sie das entsprechende Körper-
teil gründlich mit Wasser ab.
zWarnung – Explosionsgefahr!
Verhindern Sie, dass metallische Teile auf die Batterie fallen.
Das kann Funken erzeugen oder die Batterie und andere
elektrische Teile kurzschließen.
zWarnung – Explosionsgefahr!
Beachten Sie beim Anschluss die korrekte Polarität:
– rote Klemme: Pluspol der Batterie
– schwarze Klemme: Minuspol der Batterie
zTragen Sie eine Schutzbrille und Schutzkleidung, wenn Sie an
Batterien arbeiten. Berühren Sie nicht Ihre Augen, während Sie
an Batterien arbeiten.
_IU6_IU8_IU12_BA_10s.book Seite 10 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Lieferumfang
11
azAchten Sie auf einen sicheren Stand!
Das Gerät sowie die zu ladende Batterie müssen so sicher
aufgestellt werden, dass sie nicht umstürzen oder herabfallen
können.
zBeachten Sie die Anleitungen des Batterieherstellers und des
Herstellers der Anlage oder des Fahrzeugs, in denen die
Batterie verwendet wird.
zVersuchen Sie niemals, gefrorene Batterien aufzuladen
(Abb. 4, Seite 3).
zRauchen Sie nicht und stellen Sie sicher, dass keine Funken in
der Nähe der Batterie entstehen (Abb. 5, Seite 3).
zFalls Sie die Batterie ausbauen müssen, trennen Sie als erstes
die Masseverbindung. Trennen Sie alle Verbindungen und alle
Verbraucher von der Batterie, bevor Sie diese ausbauen.
3 Lieferumfang
zBatterielader
zBedienungsanleitung
4 Bestimmungsgemäßer Gebrauch
Die Batterielader WAECO PerfectCharge IU6 (Art.-Nr. MBC-IU6),
IU8 (Art.-Nr. MBC-IU8) und IU12 (Art.-Nr. MBC-IU12) dienen zum
Aufladen folgender Batterietypen:
zBlei-Starterbatterien
zBlei-Gel-Batterien
zwartungsfreie Batterien
zVliesbatterien
mit den Kapazitäten und Spannungen, die im Kapitel „Technische
Daten“ auf Seite 21 genannt sind.
Die Geräte dürfen keinesfalls zum Laden anderer Batterietypen
(z. B. NiCd, NiMH usw.) verwendet werden!
_IU6_IU8_IU12_BA_10s.book Seite 11 Mittwoch, 16. Januar 2008 2:06 14

Technische Beschreibung IU6, IU8, IU12
12
dWarnung – Explosionsgefahr!
Batterien mit einem Zellenschluss dürfen nicht geladen werden.
Es besteht Explosionsgefahr durch Knallgas-Entwicklung.
Nickel-Cadmium-Batterien und nicht aufladbare Batterien dürfen
nicht mit dem Batterielader aufgeladen werden. Die Hülle dieser
Batterietypen kann explosionsartig aufplatzen.
5 Technische Beschreibung
5.1 Funktion
Der Batterielader lädt 12-V-Fahrzeugbatterien auf.
Eine Kontrollfunktion prüft vor dem Aufladen die Spannung der
Batterie. Wenn die Batterie voll geladen ist, startet der Batterie-
lader keinen Ladevorgang, so dass die Batterie nicht überladen
wird. Auch bei tiefentladenen Batterien wird kein Ladevorgang
gestartet.
Der Batterielader verfügt über Sicherheitseinrichtungen gegen:
zKurzschluss
zÜberhitzung
zÜberlast
zVerpolung
Der Batterielader ist ein Ladegerät mit IU-Kennlinie.
_IU6_IU8_IU12_BA_10s.book Seite 12 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Technische Beschreibung
13
5.2 Anzeigen und Bedienelemente
Der Batterielader besitzt folgende Anzeigen und Bedienelemente:
5.3 Batterieklemmen und Kabel
Zur Aufbewahrung können die Kabel um die Gerätefüße gewickelt
werden.
Die Batterieklemmen (Abb. 81, Seite 5) und der Netzstecker
(Abb. 82, Seite 5) können hinten im Gerät verstaut werden.

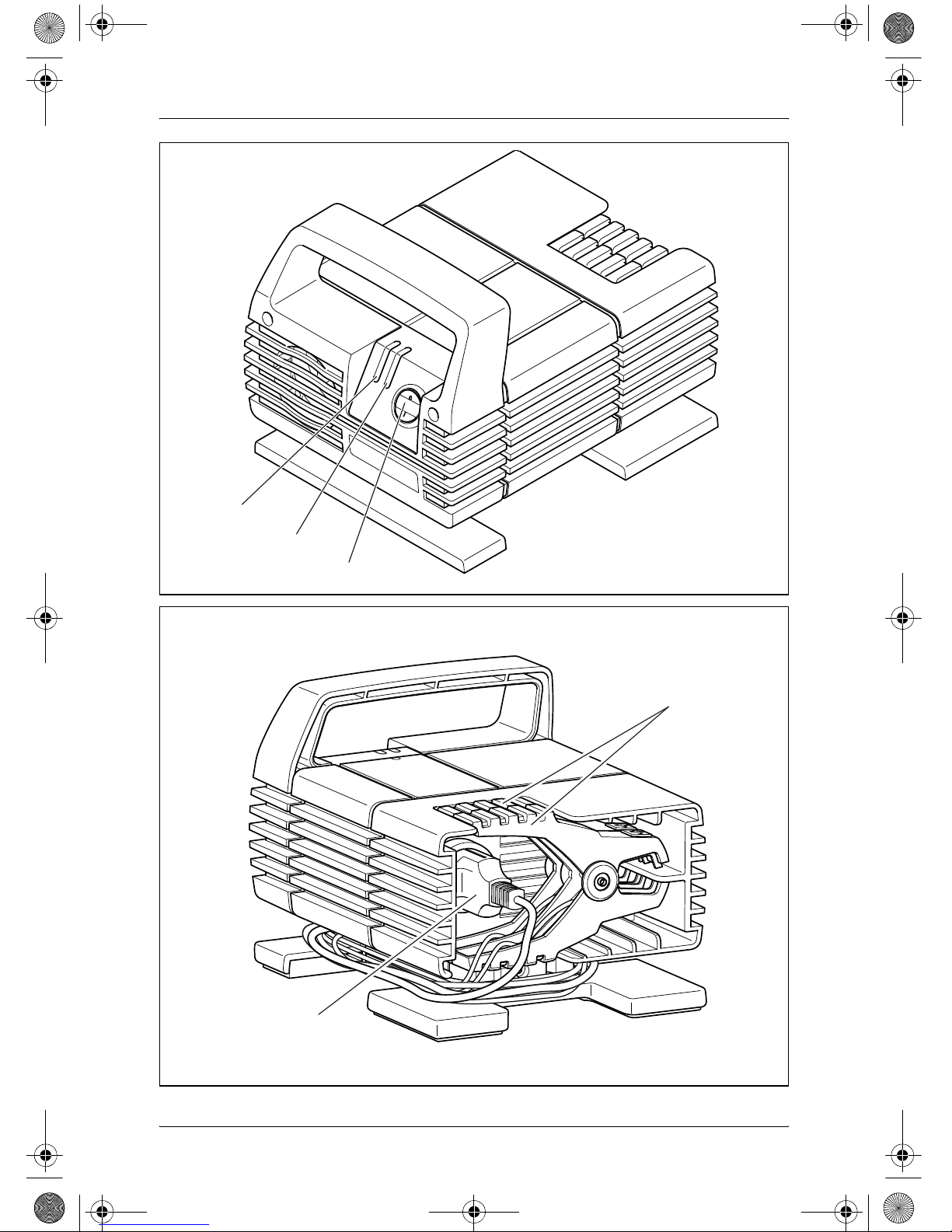

Pos. in
Abb. 7,
Seite 5 Element Erklärung
1 rote LED
„Error“ Diese LED leuchtet auf, wenn die Batterieklemmen verpolt sind.
2blaue Ladeanzeige
„Charge Status“ Die Ladeanzeige besteht aus drei LEDs und zeigt die Batterie-Ladung an. Je
mehr LEDs leuchten, desto höher ist der
Ladezustand. Wenn alle drei LEDs
leuchten, ist die Batterie vollständig
geladen.
3 Schalter
„0/I“ Schaltet den Batterielader ein („I“) oder aus („0“).
_IU6_IU8_IU12_BA_10s.book Seite 13 Mittwoch, 16. Januar 2008 2:06 14

Batterielader verwenden IU6, IU8, IU12
14
6 Batterielader verwenden
dWarnung – Explosionsgefahr!
Batterien mit einem Zellenschluss dürfen nicht geladen werden.
Es besteht Explosionsgefahr durch Knallgas-Entwicklung.
Nickel-Cadmium-Batterien und nicht aufladbare Batterien dürfen
nicht mit dem Batterielader aufgeladen werden. Die Hülle dieser
Batterietypen kann explosionsartig aufplatzen.
6.1 Batterielader anschließen
aAchtung – Beschädigungsgefahr!
Der Batterielader muss an einer vor Feuchtigkeit und feuchter Luft
geschützten Stelle aufgestellt werden.
Achten Sie darauf, dass
– keine entflammbaren Materialien oder Gase in der Nähe sind,
– der Einbauort gut belüftet und
– die Aufstellfläche eben ist und eine ausreichende Festigkeit
aufweist.
Verlegen Sie die Netzleitung und die Anschlussleitungen zur
BatteriekeinesfallsunterZugspannung,geknicktoderüberscharfe
Kanten.
Die Lufteintritts- und Luftaustrittsöffnungen des Batterieladers
müssen freibleiben.
➤Trennen Sie die Fahrzeugbatterie vor dem Laden vom Bord-
netz, damit keine Verbraucher den Ladevorgang beinflussen
können: Klemmen Sie zuerst den Minuspol, dann den Pluspol
ab.
IHinweis
Bitte beachten Sie, dass beim Abklemmen der Batterie alle flüchti-
gen Speicher der Komfortelektronik ihre gespeicherten Daten ver-
lieren.
Folgende Daten müssen Sie ggf. neu eingeben, wenn Sie die volle
Batterie wieder anklemmen:
– Radiocode
– Fahrzeuguhr
– Bordcomputer usw.
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
_IU6_IU8_IU12_BA_10s.book Seite 14 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Batterielader verwenden
15
Bei nicht wartungsfreien Batterien müssen Sie die Batterie wie
folgt vorbereiten:
➤Reinigen Sie die Oberfläche der Batterie mit einem feuchten
Tuch, damit kein Schmutz in die Batterie gelangt.
➤Schrauben Sie, soweit möglich, die Verschlusskappen von
jeder Batteriezelle.
dWarnung – Verätzungsgefahr!
Vermeiden Sie unbedingt den Kontakt mit der Batterieflüssigkeit!
➤Prüfen Sie den Stand der Batterieflüssigkeit.
Wenn die Flüssigkeit einer oder mehrerer Zellen den Mindest-
stand unterschreitet, füllen Sie destilliertes Wasser nach, bis
die Füllmarke erreicht ist.
Verwenden Sie keinesfalls normales Leitungswasser.
➤Lassen Sie die Zellen während des gesamten Ladevorganges
geöffnet, damit entstehende Gase entweichen können.
Batterielader anklemmen
➤Stecken Sie den Netzstecker in eine geerdete und korrekt
abgesicherte 230-V-Netzsteckdose.
Ziehen Sie bei Unklarheiten unbedingt einen Fachmann zu
Rate.
➤Verbinden Sie die rote Plusklemme des Batterieladers mit dem
Pluspol der Batterie (Kennzeichnung +) (Abb. 6A, Seite 4).
IHinweis
Der Pluspol ist im angeschlossenen Zustand nicht mit der
Karosserie verbunden.
_IU6_IU8_IU12_BA_10s.book Seite 15 Mittwoch, 16. Januar 2008 2:06 14

Batterielader verwenden IU6, IU8, IU12
16
➤Verbinden Sie die schwarze Minusklemme des Batterieladers
mit dem Minuspol der Batterie (Kennzeichnung –) (Abb. 6B,
Seite 4).
IHinweis
Der Minuspol ist im angeschlossenen Zustand mit der Karosserie
verbunden.
✓Der Batterielader ist bereit, um die angeschlossene Batterie
aufzuladen.
6.2 Batterien aufladen
Der Batterielader kann wartungsfreie und nicht wartungsfreie Blei-
Säure-Batterien (Nass-, Gel- und Vlies-Typen) mit einer Nenn-
spannung von 12 V aufladen.
dWarnung – Explosionsgefahr!
Verwenden Sie das Gerät nicht bei Batterien mit anderen Nenn-
spannungen.
IHinweis
Sie können während des Ladevorgangs den Ladevorgang jeder-
zeit abbrechen.
Gehen Sie wie folgt vor, um Ihre Batterie aufzuladen:
➤Schließen Sie den Batterielader an (Kapitel „Batterielader an-
schließen“ auf Seite 14).
➤Stellen Sie den Schalter (Abb. 73, Seite 5) auf „I“.
eAchtung – Beschädigungsgefahr!
Wenn die rote LED (Abb. 71, Seite 5) leuchtet, haben Sie die
Batterieklemmen verpolt angeschlossen.
Schalten Sie den Batterielader aus und korrigieren Sie die
Anschlüsse.
✓Der automatische Ladevorgang startet.
✓Die blaue Ladeanzeige (Abb. 72, Seite 5) zeigt den aktuellen
Ladezustand der Batterie an.
_IU6_IU8_IU12_BA_10s.book Seite 16 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Batterielader verwenden
17
Die Ladeanzeige besteht aus drei LEDs, die wie folgt den
Ladezustand anzeigen:
IHinweis
Bei der Erhaltungsladung wird die Batterie ständig nachgeladen,
um die Selbstentladung auszugleichen.
IHinweis
Beachten Sie folgenden Sonderfall:
Der Batterielader besitzt eine Kontrollfunktion, die vor dem Auf-
laden die Spannung der Batterie prüft. Wenn Sie eine voll
aufgeladene Batterie (> 13,2 V) oder eine tiefentladene Batterie
anschließen, schaltet sich der Batterielader nicht ein und die blaue
Ladeanzeige bleibt ausgeschaltet.
➤Schalten Sie den Batterielader aus.
➤Lösen Sie die Klemmen von der Batterie.
Anzeige Erklärung
untere LED blinkt die Batterie ist fast entladen
untere und mittlere LED blinken die Batterie ist zu ca. 50 % geladen
alle drei LEDs blinken die Batterie ist zu ca. 80 % geladen
alle drei LEDs leuchten der Ladevorgang ist zu ca. 90 % abgeschlossen
IU6: die Batterie wird vollständig geladen.
Wenn der Ladestrom unter 0,2 A sinkt, schaltet
das Gerät ab (die LEDs erlöschen).
IU8, IU12: die Batterie wird vollständig geladen,
und der Batterielader geht in Erhaltungsladung
über.
Alle drei LEDs bleiben eingeschaltet.
_IU6_IU8_IU12_BA_10s.book Seite 17 Mittwoch, 16. Januar 2008 2:06 14

Batterielader verwenden IU6, IU8, IU12
18
6.3 Batterielader abklemmen
eAchtung – Beschädigungsgefahr!
Verursachen Sie beim Abklemmen des Batterieladers keinen
Kurzschluss.
➤Schalten Sie nach Beendigung des Ladevorganges den
Batterielader aus, indem Sie den Schalter (Abb. 73, Seite 5)
auf „0“ stellen.
➤Klemmen Sie die schwarze Minusklemme des Batterieladers
ab.
➤Klemmen Sie die rote Plusklemme des Batterieladers ab.
➤Ziehen Sie den 230-V-Netzstecker heraus.
dWarnung – Verätzungsgefahr!
Vermeiden Sie unbedingt den Kontakt mit der Batterieflüssigkeit!
Bei nicht wartungsfreien Batterien müssen Sie zusätzlich die
beiden folgenden Schritte durchführen:
➤Kontrollieren Sie den Flüssigkeitsstand der Batteriezellen.
Wenn die Flüssigkeit einer oder mehrerer Zellen den Mindest-
stand unterschreitet, füllen Sie destilliertes Wasser nach, bis
die Füllmarke erreicht ist.
Verwenden Sie keinesfalls normales Leitungswasser.
➤Schließen Sie geöffnete Verschlusskappen der Batteriezellen.
Batterie anklemmen
➤Schmieren Sie die Batteriepole mit etwas Polfett ein, um sie vor
Korrosion zu schützen.
➤Klemmen Sie die Batterie im Fahrzeug wieder an.
_IU6_IU8_IU12_BA_10s.book Seite 18 Mittwoch, 16. Januar 2008 2:06 14

IU6, IU8, IU12 Fehlersuche
19
7 Fehlersuche
IHinweis
Bei detaillierten Fragen zu den Batteriedaten wenden Sie sich
bitte an den Batterie-Hersteller.
Nach Anschluss und Inbetriebnahme des Batterieladers
steigt die Spannung in der Batterie nicht
➤Messen Sie während des Aufladens mit einem geeigneten
Multimeter, ob die Spannung an den Batterieklemmen steigt.
➤Prüfen Sie, ob die Klemmen einwandfreien Kontakt zu den
Batteriepolen haben.
➤Reinigen Sie die Batteriepole.
Die Batterie ist nach einer Ladezeit von etwa 20 Stunden nicht
voll geladen
➤Trennen Sie den Batterielader vom Stromnetz.
➤Entfernen Sie die Ladeklemmen von der Batterie und warten
Sie einige Minuten.
➤Messen Sie mit einem geeigneten Multimeter die Spannung an
den Batterieklemmen.
Wenn das Multimeter eine Spannung von 10 V oder darunter
anzeigt, bedeutet das, dass die Batterie defekt ist und keine
Ladung mehr annimmt.
➤Lassen Sie die Batterie von einem Fachmann prüfen oder
entsorgen Sie die Batterie fachgerecht.
Die Batterie entlädt sich ohne Belastung bereits nach kurzer
Zeit
➤Messen Sie mit einem geeigneten Multimeter die Spannung an
den Batterieklemmen.
Wenn das Multimeter eine Spannung unter 12 V anzeigt, ist die
Batterie zu schwach, um die Ladung halten zu können.
➤Lassen Sie die Batterie von einem Fachmann prüfen oder
entsorgen Sie die Batterie.
_IU6_IU8_IU12_BA_10s.book Seite 19 Mittwoch, 16. Januar 2008 2:06 14

Reinigung und Pflege IU6, IU8, IU12
20
8 Reinigung und Pflege
eAchtung – Lebensgefahr durch Stromschlag!
Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.
aAchtung – Gefahr von Geräteschäden!
Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar
im Spülwasser.
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese das Gerät beschädigen
können.
➤Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch.
9 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt
defekt sein, wenden Sie sich bitte an die Niederlassung des Her-
stellers in Ihrem Land (Adressen siehe Rückseite der Anleitung)
oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungs-
bearbeitung müssen Sie folgende Unterlagen mitschicken:
zKopie der Rechnung mit Kaufdatum
zReklamationsgrund oder Fehlerbeschreibung
10 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den ent-
sprechenden Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
Schützen Sie Ihre Umwelt!
Defekte Batterien gehören nicht in den Hausmüll. Geben Sie bitte
Ihre defekten Akkus/Batterien beim Händler oder bei einer
Sammelstelle ab.
_IU6_IU8_IU12_BA_10s.book Seite 20 Mittwoch, 16. Januar 2008 2:06 14
