WAGNER ASTROLIT User manual

SOLARLEUCHTEN
Astrolit / Gigalit / Metolit
2 JAHRE
GARANTIE
2 YEARS
GUARANTEE

➊➊
➋➋
❸❸
❺❺
I

3
II
❻❻➊➊
➋➋
❸❸
❹❹
❺❺

12
3
5
4

Technische Daten
Solarfeld amorphe Si-Technik
Größe ca. 195 x 144 mm²
Leistung bei voller Sonneneinstrahlung ca. 1500 mW
Akku NiCd
Spannung 4,8 V
Ladekapazität 2200 mAh
Leuchtmittel 6 weiße Hochleistungs-Leuchtdioden
Leistungsaufnahme ca. 800 mW
Lux (Abstand ca. 30 cm) ca. 3..5 lx
Leuchtdauer ca. 12 h
D

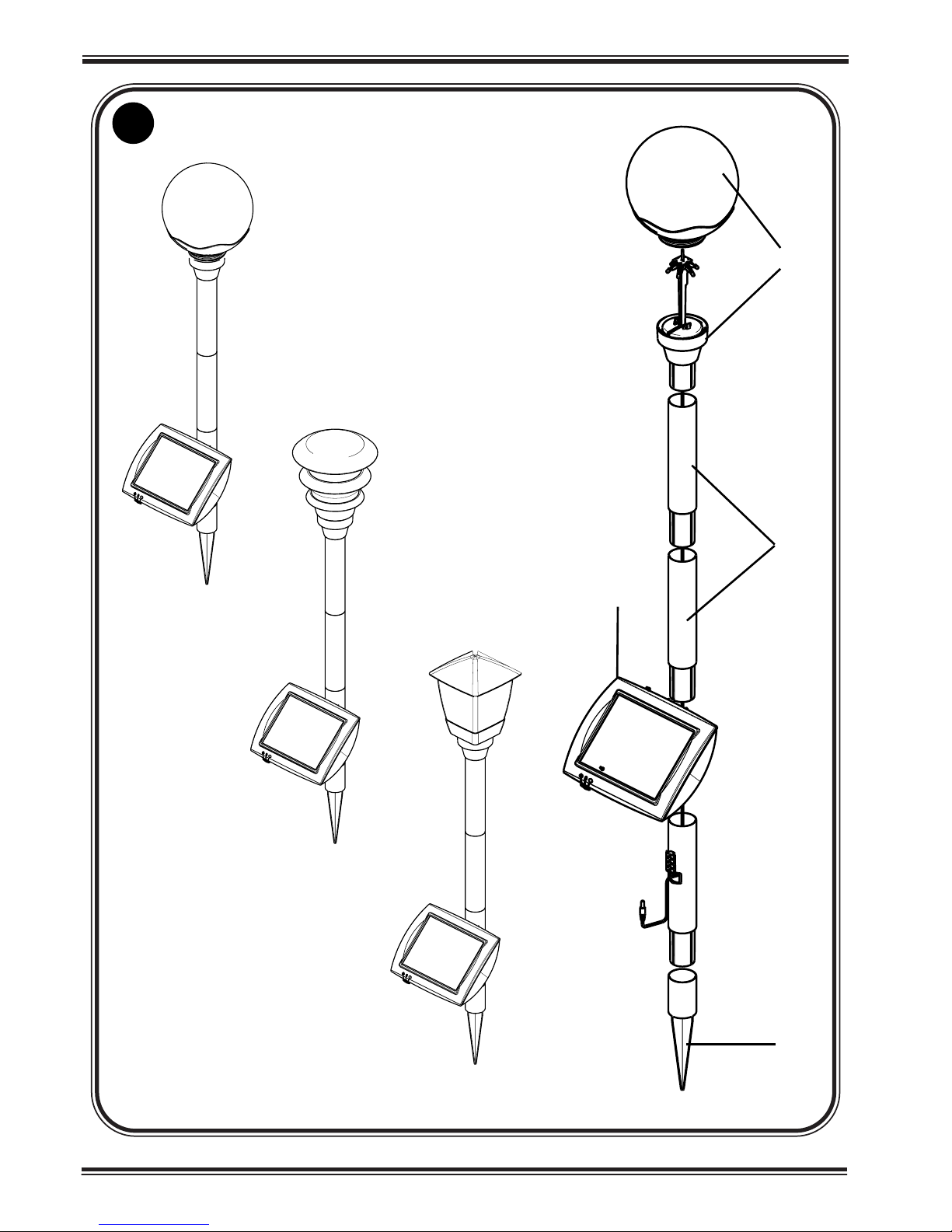

Geräte-Elemente
Legende zu Abbildung
nLeuchtenkopf q5 m Verbindungs-Leitung für Leuchte
oVerlängerungsrohre, zwei Stück rStandpfahl mit abnehmbarer Solarstation
pErdspiesse, zwei Stück sAbschlußkappe
Bedienungsanleitung
Herzlichen Glückwunsch zum Erwerb Ihrer Solarleuchte von WAGNER.
Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung sorgfältig auf.
HINWEIS: Ihre Solarleuchte ist witterungsbeständig und sollte bei direkter
Sonneneinstrahlung betrieben werden. Stellen Sie Ihre Solarleuchte so auf, daß
das Solarmodul möglichst starker Sonneneinstrahlung ausgesetzt ist, da so
deren Leistungsfähigkeit gewährleistet wird.
Die Solarleuchte ist mit einem NiCd-Akku ausgestattet. Dieser Akku wird in
ungeladenem Zustand ausgeliefert. Laden Sie diesen vor der ersten Benutzung
zwei Tage lang bei direkter Sonneneinstrahlung auf, um die optimale Leistung zu
erzielen. Bei diesem ersten Ladevorgang muß der Hauptschalter auf "0" stehen.
1
I
i
AUFSTELLUNG
• Wählen Sie für die Aufstellung einen Ort mit möglichst viel Sonnen-
einstrahlung.
• Stellen Sie die Solarleuchte nicht im Schatten von Bäumen, Gebüschen und
Gebäuden auf, da sich ansonsten der Wirkungsgrad Ihrer Solarleuchte
enorm verringert (g).
•Richten Sie die Solarstation nach Süden aus.
Die Solarstation kann im Neigungswinkel verstellt werden (c):
Sommer: flach
Frühjahr und Herbst: mittel
Winter: steil
☞

2
D
LEISTUNG
Die Leistung Ihrer Solarleuchte ist von der Jahreszeit abhängig. Die Solarleuchte ist im
Sommer nachts länger betriebsbereit als im Winter.
Die Leuchtdauer der Solarleuchte nachts, ist in beträchtlichem Maß von der Zeitspan-
ne der Sonneneinstrahlung auf das Solarmodul abhängig. Bei bedecktem Himmel zum
Beispiel, reicht die Sonnenenergie nicht aus, um den Akku voll aufzuladen. In der dar-
auffolgenden Nacht ist die Leuchtdauer der Solarleuchte daher geringer.
An Wintertagen besteht begrenzte Sonneneinstrahlung. Aus diesem Grund wird Ihnen
ermöglicht die Leuchtdauer der Solarleuchte durch den Wahlschalter (Bild e) in Rich-
tung , auf ca. 4 Std. nach Einbrechen der Dunkelheit zu begrenzen.
HINWEIS: Reinigen Sie regelmäßig das Solarmodul der Solarstation mit einem
feuchten Tuch, um die optimale Leistung des Sonnenkollektors zu gewährlei-
sten. Verwenden Sie zur Reinigung keinerlei Lösungsmittel. Üben Sie beim Rei-
nigen keinen Druck auf das Solarmodul aus.

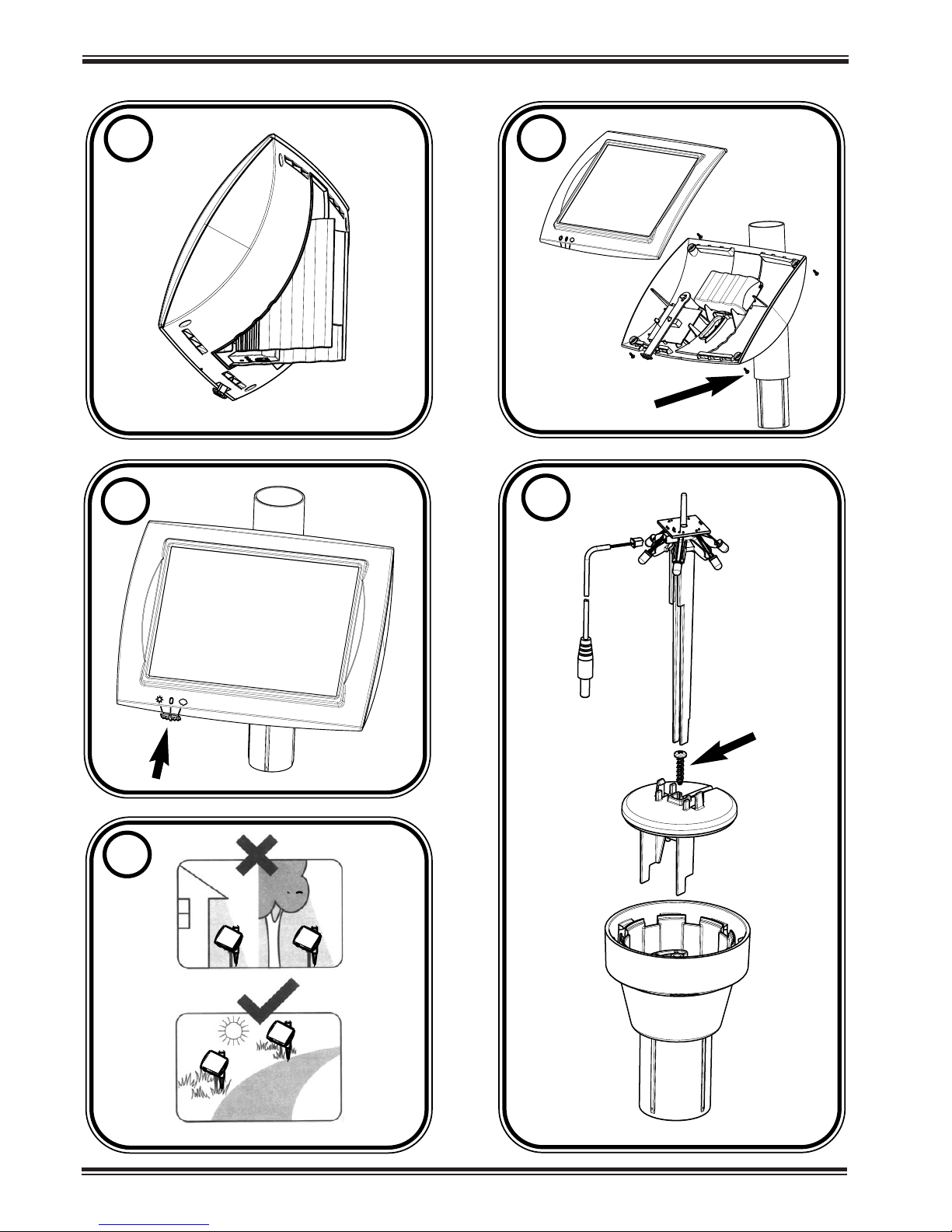

MONTAGE
Es gibt zwei Möglichkeiten das Solarfeld aufzustellen:
Montageart I: Leuchteneinheit und Solarstation getrennt
Montageart II: Komplett auf dem Standpfahl
VORSICHT! Drücken Sie nicht auf das Solarfeld, da hierdurch das Solarmodul
beschädigt werden könnte!
• Entnehmen Sie die Solarleuchte und Zubehörteile vorsichtig aus dem
Karton.
HINWEIS: Das Leuchtmittel ist im Leuchtenschirm vormontiert.
WARNUNG! Beachten Sie beim Graben und Bohren von Löchern, daß Sie auf
keine verborgenen Leitungen treffen. Der Kontakt mit verborgenen Leitungen
kann zu schweren Verletzungen oder gar zum Tod führen!
Montageart I, Bild :
• Legen Sie den Leuchtenschirm, ein oder zwei Verlängerungsrohre (für eine
Leuchtenhöhe von ca. 0,5 bzw. 0,7 m) und einen Erdspieß seitlich vom
Aufstellungsort vorsichtig auf den Boden.
Hinweis: Wird eine Leuchtenhöhe von ca. 1 m gewünscht, benötigen Sie zusätz-
lich eine Verlängerung (siehe Sonderzubehör).
• Ziehen Sie das Kabel von oben durch die gewünschte Anzahl
Verlängerungsrohre und einen Erdspieß. Beide Erdspieße sind identisch.
• Treiben Sie den Erdspieß von Hand in den Boden.
• Schieben Sie die Verlängerungsrohre und den Leuchtenschirm einzeln
nacheinander auf den Erdspieß. Ziehen Sie dabei das Kabel am Erdspieß
nach, um ein Einklemmen des Kabels zu vermeiden.
i
i
I
i
☞

3
D
• Das herausführende Kabel sollte auf Höhe der Grasnarbe verlaufen.
• Fügen Sie den zweiten Erdspieß mit dem Standpfahl der Solarstation
zusammen.
• Führen Sie das Kabel von unten in den Erdspieß ein und ziehen Sie den
Stecker aus der Öffnung in der Mitte des Standpfahles.
• Verbinden Sie den Stecker mit der Steckbuchse der Solarstation. Schieben Sie diese
Einheit in die Führungsschiene am Standpfahl.
• Verstauen Sie das nicht benötigte Kabel durch Einschieben in den Erdspieß.
• Montieren Sie die Abschlußkappe auf den Standpfahl und richten Sie die
Solarstation nach Süden aus.
VORSICHT! Drücken Sie nicht auf das Solarfeld, da hierdurch das
Solarmodul beschädigt werden könnte!
• Treiben Sie den Standpfahl durch Druck auf die Abschlußkappe in den
Boden.
Montageart II, Bild :
HINWEIS: Fügen Sie die Abschlußkappe auf den Erdspieß. Dies erleichtert Ihnen
das Eintreiben des Erdspießes in den Boden. Nehmen Sie anschließend die
Abschlußkappe wieder ab.
• Treiben Sie den Erdspieß am Aufstellungsort von Hand in den Boden.
• Legen Sie den Leuchtenschirm, ein oder zwei Verlängerungsrohre (für eine
Leuchtenhöhe von ca. 0,8 bzw. 1 m) und den Standpfahl der Solarstation
seitlich vorsichtig auf den Boden.
• Führen Sie das Kabel von oben durch die Verlängerungsrohre in den
Standpfahl. Ziehen Sie den Stecker aus der Öffnung in der Mitte des Standpfahles.
• Verbinden Sie den Stecker mit der Steckbuchse der Solarstation und
schieben Sie die Solarstation in die Führungsschiene am Standpfahl.
• Stecken Sie den Standpfahl in den Erdspieß. Richten Sie die Solarstation
nach Süden aus.
Hinweis: Der Standpfahl sollte immer auf den Erdspieß montiert
werden!
• Fügen Sie die Verlängerungsrohre einzeln nacheinander in den Erdspieß,
achten Sie darauf, daß das Kabel nicht eingeklemmt wird.
• Schieben Sie das nicht benötigte Kabel in die Verlängerungsrohre.
• Montieren Sie den Leuchtenkopf mit Leuchtenschirm auf das obere
Verlängerungsrohr.
Hinweis: Bei dieser Montageart wird ein Erdspieß und die Abschluß-
kappe nicht benötigt.
i
II
☞
☞

BETRIEB
1. Inbetriebnahme / Erstaufladung:
• Betreiben Sie die Leuchte zunächst zwei Tage bei direkter Sonneneinstrahlung um
den Akku aufzuladen. Dabei muß der Wahlschalter auf 0stehen (Bild e).
2. Täglicher bzw. Normalbetrieb:
• Bei sonnigem Wetter, hauptsächlich im Sommer, stellen Sie den Wahlschalter (Bild
e) in Richtung . Die Leuchte leuchtet bei optimaler Sonneneinstrahlung
bis zu 12 Stunden.
3. Schlechtes Wetter/geringe Sonneneinstrahlung:
• Bei schlechtem Wetter, oder geringer Sonneneinstrahlung, stellen Sie den Wahl-
schalter (Bild e) in Richtung . Die Leuchte leuchtet nach Einbrechen der
Dunkelheit mit verminderter Leuchtkraft ca. 4 Std.
HINWEIS: Die Solarleuchte ist mit einem Dämmerungssensor ausgestattet. Das
heißt, die Solarleuchte schaltet sich bei Dämmerung automatisch ein und bei
Tageslicht aus. Beachten Sie, daß keine fremde Lichtquelle bei Nacht auf die
Solarstation scheint, da der Dämmerungssensor in diesem Fall nicht aktiviert
wird.
4. Schalter auf 0:
• Beim Laden des Akkus mit dem Wagner Netz-Ladegerät (Sonderzubehör),
Transport oder bei längerer Nichtbenutzung der Solarleuchte (Lagerung)
schalten Sie den Wahlschalter (Bild e) auf 0. Die Solarleuchte ist nicht mehr
betriebsbereit.
Hinweis: Um den Akku zu schonen und eine längere Leuchtdauer der Solar-
leuchte zu erreichen, besonders im Herbst und Winter, empfehlen wir den Akku
von Zeit zu Zeit wieder aufzuladen. Stellen Sie den Wahlschalter der Solarleuchte
für die Ladezeit des Akkus ca. 2 Tage in Position 0.
Überwinterung
Wir empfehlen Ihre Solarleuchte im Winter, bei Temperaturen unter 0° C an einem
frostfreien Ort zu lagern und im Frühjahr wieder aufzustellen.
FEHLERBEHEBUNG
Sollte die Solarleuchte trotz Beachtung aller Hinweise einmal nicht funktionieren, so
gehen Sie wie folgt vor:
• Betätigen Sie den Wahlschalter (Bild e) mehrmals zwischen den Positionen ,
und .
•Es ist möglich, daß die Solarstation Ihrer Solarleuchte zwar eingeschaltet
ist, jedoch von einer weiteren Lichtquelle überdeckt wird. In diesem Fall verändern
Sie den Standort Ihrer Solarstation.
4
D
☞
☞
i
i

5
D
• Stellen Sie sicher, daß die Solarstation während des Tages nicht im Schatten steht.
• Überprüfen Sie die Steckverbindungen der Solarstation.
• Überprüfen Sie die Verbindungsleitung auf Beschädigungen (z.B. durch
Rasenmäher).
AKKU HERAUSNEHMEN/WECHSELN
Achtung! Beim Herausnehmen/Wechseln des Akkus muß sich der
Wahlschalter in der Stellung O befinden!
Verwenden Sie ausschließlich Original-WAGNER Akkus.
Vermeiden Sie Kurzschlüsse der Akkudrähte.
Achten Sie beim Auswechseln von Ersatzteilen oder Akkus auf scharfe Kanten
an denen Sie sich verletzen, oder die Kabel Schaden nehmen könnten. Ziehen
Sie nicht an den Kabeln des Solarmoduls.
• Bringen Sie den Wahlschalter (Bild e) in Stellung 0. Ziehen Sie den Stecker aus
der Steckbuchse Ihrer Solarstation.
• Trennen Sie die Solarstation vom Standpfahl.
• Lösen Sie die vier Kreuzschlitz-Schrauben auf der Rückseite (Bild d).
• Legen Sie den Abdeckrahmen mit Solarfeld, soweit es die Kabellänge zulässt,
vorsichtig zur Seite.
• Ziehen Sie die Plus- bzw. Minus-Pol-Verbindungen vorsichtig vom Akku ab.
• Nehmen Sie den Akku aus dem Gehäuse.
• Schließen Sie den Plus- (roter Draht) und Minuspol (schwarzer Draht) mit richtiger
Polung wieder an den Akku an.
Anmerkung: Achten Sie auf die Steckergröße. Verschieden große Stecker schließen
eine Falschpolung der Anschlüsse an den Akku aus.
LADEGERÄT / SONDERZUBEHÖR
Zur Aufladung Ihrer Solarleuchte über eine längere "Schlechtwetterperiode" empfehlen
wir das WAGNER Netz-Ladegerät. Hiermit kann die Solarleuchte direkt über das
Stromnetz aufgeladen werden. Ladedauer ca. 24 Stunden. Beachten Sie, daß der
Betriebsschalter auf 0steht. Als Ladebuchse dient die Anschlußbuchse der
Leuchteneinheit.
Sie können folgendes Zubehör aus dem WAGNER Programm für Ihre
Solarleuchte erwerben:
WAGNER Netz-Ladegerät Europa Art.No. 3751 210
WAGNER Netz-Ladegerät GB Art.No. 3751 211
WAGNER Netz-Ladegerät AUS Art.No. 3751 212
Verlängerung Art.No. 1015 702
(zur Erhöhung der Leuchte um ca. 220 mm)
Ersatzteile
Akku NiCd 4,8 V / 2200mAh Art.No. 1016 700
Elektronik Solarstation Art.No. 1016 338
LED Platine Art.No. 1016 335
Verbindungskabel 5m Art.No. 1016 332
Verbindungskabelwechsel siehe Abbildung f
☞

6
D
2 Jahre Garantie
Die Garantie beträgt 2 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon).
Sie umfaßt und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar
auf die Verwendung nicht einwandfreien Materials bei der Herstellung oder Montagefehler
zurückzuführen sind oder kostenlosen Ersatz der defekten Teile.
Verwendung oder Inbetriebnahme, sowie selbständig vorgenommene Montagen oder
Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine
Gewährleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der
Gewährleistung ausgeschlossen. Die Gewährleistung der Garantie behalten wir uns
ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem
Wagner Service - Personal geöffnet wurde.
Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte
Wartungsarbeiten fallen nicht unter die Garantieleistungen.
Der Nachweis über den Erwerb des Gerätes muß bei Inanspruchnahme der Gewährleistung
durch Vorlage des Originalbeleges und der vollständig ausgefüllten Garantie-Karte geführt
werden.
Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,- Sach- oder
Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungs-
anleitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer
Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen
selbständig von einem Nichtfachmann ausgeführt wurden.
Reparaturen oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungs-
anleitung angegeben, behalten wir uns im Werk vor.
Im Garantie- oder Reparaturfall wenden Sie sich bitte an Ihre Verkaufsstelle.
Sehr geehrter Wagner-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline, die wir für
Sie unter der Telefon Nummer 0180/1000 227 (zum Ortstarif) geschaltet haben.
Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie
geben Tips und Tricks zum Benutzen unserer Produkte.
D
Umweltschutz
Das Gerät samt Zubehör sollte einer umweltgerechten Wiederverwertung
zugeführt werden.
Geben Sie den Akku bei der Entsorgung nicht in den Hausmüll.
Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihren Akku zu einer
örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Cd
