Walker Edison BDBADME User manual

DADME
Ítem N.°: Artikel# :
DADME
DADME
DADME
P.1
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
evised 22/10/2021 (I)
TM

V. Drill may be needed for securing product to wall.
General Assembly Guidelines
. Ensure that all parts and hardware are available before beginning assembly.
. Follow each step carefully to ensure the proper assembly of this product.
1
. Two people are recommended for ease in the assembly of this product.
V. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
V. A Phillips head screwdriver is required for the assembly of this product .
V. Power tools should not be used to assemble this product.
(EN)
P.2
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

nstructions de montage générales
. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de
commencer le montage.
. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de
ce produit.
1
. l est recommandé d'être deux pour faciliter le montage de ce produit.
V. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
V. Un tournevis cruciforme est requis pour le montage de ce produit.
V. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
V. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
P.3
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Pautas generales para el ensamblaje
. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
1
. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
V. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
V. Es necesario un destornillador Phillips para el ensamblaje de este producto.
V. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
V. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ESP)
P.4
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Allgemeine Montagerichtlinien
. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
1
. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
V. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
n zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
V. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
V. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
V. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
P.5
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Lista de piezas
P.6
1
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
2
3
4
5
67
8
9
10
11
11
12
12
13

Hardware List Liste du matériel
Liste des pièces
Ø8x30mm Wooden dowelA 18 pcs
Ø6x35mm Cam bolt 24 pcs
Ø15x11mm Cam lockC 18 pcs
Ø30mm Sticker
D 6 pcs
Ø6x50mm Screw
E 31 pcs
F 7 pcs
M 4 Hex key
G
H
1 pc
Shelf support pin 8 pcs
Ø15x9mm Cam lock
Cheville en bois
oulon à came
Serrure à came
Autocollant
Vis
Clé hexagonale
Goupille de support d'étagère
Clavija de madera
Perno de leva
Cerradura de leva
Pegatina
Tornillo
Llave hexagonal
Perno de soporte del estante
Holzdübel
Nockenschraube
Zylindermutter
Aufkleber
Schraube
Inbusschlüssel
Regalstützstift
P.7
Serrure à came
Cerradura de leva
Zylindermutter
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
Ø8x5x16mm

Hardware List Liste du matériel
Liste des pièces
Ø4x12mm Handle olt
K 2 pcs
L
M
N
P
Q
Ø4x12mm Screw
R
2pcs
Pulley 2 pcs
olt 4 pcs
Plate 1 pc
Ø1/4"x13mm
Ø4x50mm Screw 4 pcs
Nut 4 pcs
oulon de poignée
Poulie
oulon
Plaque
Écrou
Perno de la manija
Polea
Perno
Placa
Tuerca
Griffbolzen
Rolle
olzen
Platte
Mutter
P.8
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
Handle
J 1 pc
Poignée
Mango
Griff

he hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza Philips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
SGlue tube 1 pc
Tube de colle
Tubo de pegamento
Kleber in Tube
Hardware List Liste du matériel
Liste des pièces
P.9
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Step 1
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
7
5
3
A
A
A
A
A
A
P.10
(EN)
Insert wooden dowel (A) into parts (3,5,7) , then secure Cam bolt ( ) into parts (3,5,7) with
Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (3,5,7), puis fixez le boulon à came () dans
les pièces (3,5,7) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (3,5,7), luego fije el perno de leva () en las
partes (3,5,7) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (3,5,7) ein, dann befestigen Sie die
Nockenschraube () in die Teile (3,5,7) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Step 2
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
2
1
P.11
(EN)

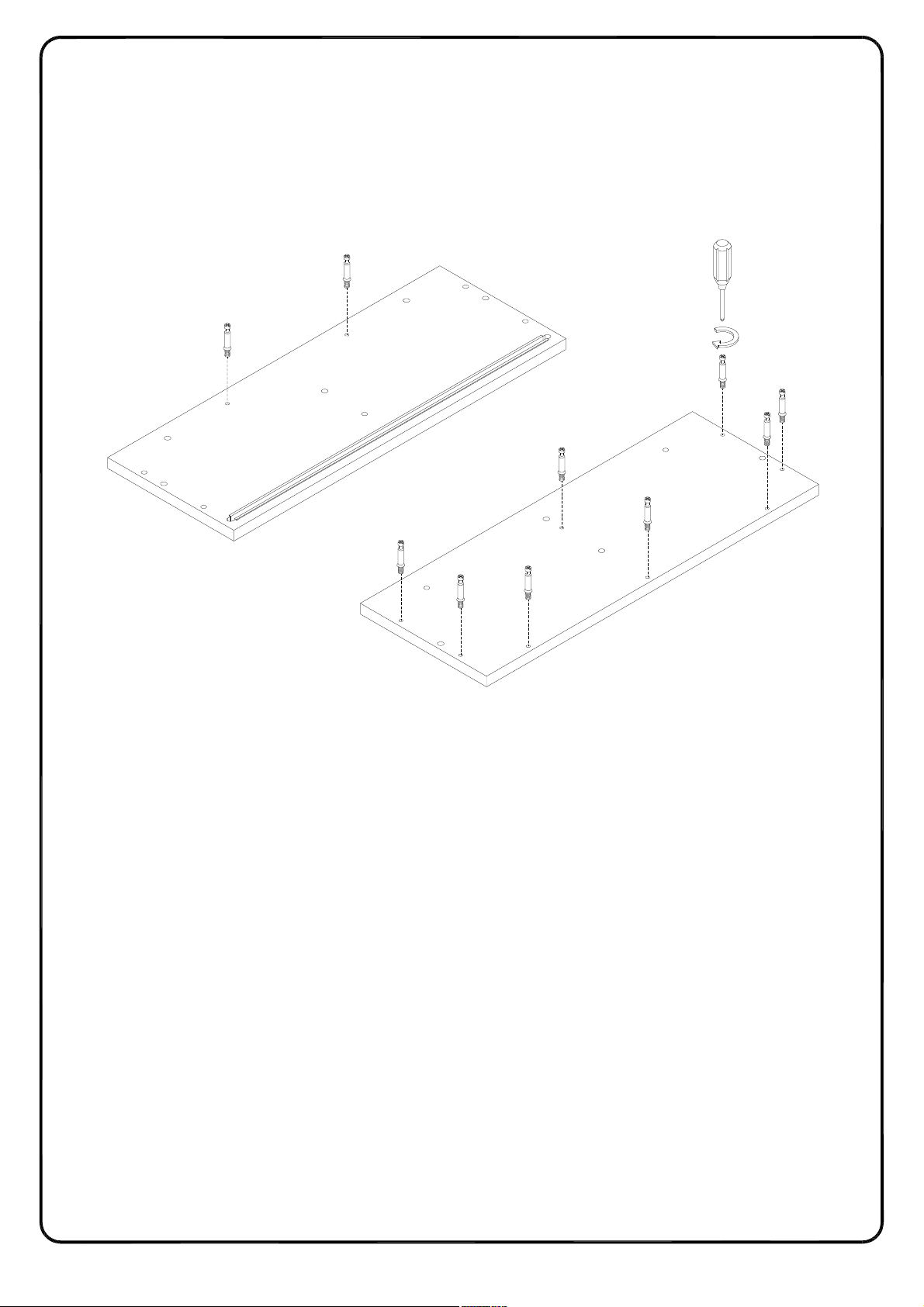

Secure Cam bolt ( ) into part (1,2) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came () dans la pièce (1,2) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva () en la parte (1,2) con un destornillador de cabeza Philips como
se muestra en el diagrama.
(DE)
efestigen Sie die Nockenschraube ( ) in das Teil (1,2) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 3
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
6
4
A
A
A
A
A
A
A
A
A
A
10
P.12
(EN)
Insert wooden dowel (A) into parts (4,6,10) as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (4,6,10) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (4,6,10) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (4,6,10) gemäß der Abbildung ein.

Step 4
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
7
12
12
C
C
C
C
P.13
Finished edge
(EN)
Using Cam lock (C) secure parts (12) into part (7) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (12) dans la pièce (7) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar las partes (12) en la parte (7) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
efestigen Sie die Teile (12) in das Teil (7) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 5
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
12
12
C
C
C
C
5
P.14
(EN)
Using Cam lock (C) secure parts (12) into part (5) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (12) dans la pièce (5) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar las partes (12) en la parte (5) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
efestigen Sie die Teile (12) in das Teil (5) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 6
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
7
6
D
D
P.15
(EN)
Using Cam lock (D) secure parts (6) into part (7) with Philips head screwdriver as per
diagram.
(FR)
En utilisant le verrou à came (D), fixez la pièce (6) à la pièce (7) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el cierre de leva (D) para fijar la parte (6) en la parte (7) con un destornillador de cabeza
Philips según el diagrama.
(DE)
efestigen Sie das Teil (6) an das Teil (7) mit der Zylindermutter (D) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 7
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
7
8
C
P.16
(EN)
Using Cam lock (C) secure parts (8) into part (7) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (8) dans la pièce (7) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar las partes (8) en la parte (7) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
efestigen Sie die Teile (8) in das Teil (7) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 8
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
6
4
P.17
(EN)
Attach part (4) to part (6) as per diagram.
(FR)
Fixez la pièce (4) à la pièce (6) selon le schéma.
(ESP)
Inserte la parte (4) a la parte (6) según el diagrama.
(DE)
Setzen Sie das Teil (4) in das Teil (6) gemäß der Abbildung ein.

Step 9
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
10
7
P.18
(EN)
Attach part (10) to part (7) as per diagram.
(FR)
Fixez la pièce (10) à la pièce (7) selon le schéma.
(ESP)
Inserte la parte (10) a la parte (7) según el diagrama.
(DE)
Setzen Sie das Teil (10) in das Teil (7) gemäß der Abbildung ein.

Step 10
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
84
3
D
D
C
10
P.19
(EN)
Attach part (3) into parts (4,8,10) , then use Cam lock (D) secure parts (3) into part (4) and
using Cam lock (C) secure part (3) to part (8) with Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (3) aux pièces (4,8,10). Puis utilisez le verrou à came (D) pour fixer la pièce (3)
à la pièce (4) et en utilisant le verrou à came (C) fixer la pièce (3) à la pièce (8) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) en las partes (4,8,10) , luego use el cierre de leva (D) para fijar la parte (3) a
la parte (4) y use el cierre de leva (C) para fijar la parte (3) a la parte (8), con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Setzen Sie das Teil (3) in die Teile (4,8,10) ein. efestigen Sie dann das Teil (3) an das Teil
(4) mit der Zylindermutter (D) , und efestigen Sie das Teil (3) an das Teil (8) mit der
Zylindermutter (C) ,durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 11
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
4
6
2
7
5
3
D
D
F
F
F
G
P.20
1 3
(EN)
Attach part (2) to parts (3,4,5,6,7) . Using screw (F) attach part (2) into parts (3,5,7) with Hex
key (G) as per diagram. Then using Cam lock (D) secure part (2) to parts (4,6) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (2) aux pièces (3,4,5,6,7). Utilisez la Vis (F) pour fixer la pièce(2) dans les
pièces (3,5,7) avec la clé hexagonale (G) conformément au schéma. En utilisant le serrure à
came (D), fixez la pièce (2) aux pièces (4,6) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Fije la parte (2) a las partes (3,4,5,6,7). Use el tornillo (F) para fijar la parte (2) en las partes
(3,5,7) con la llave hexagonal (G) según el diagrama. Luego use el cierre de leva (D) para
fijar la parte (2) a las partes (4,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
efestigen Sie das Teil (2) an die Teile (3,4,5,6,7). efestigen Sie das Teil (2) ins Teil (3,5,7)
mit der Schraube (F) durch den Sechskantschlüssel (G) gemäß der Abbildung. efestigen Sie
dann das Teil (2) an die Teile (4,6) mit der Zylindermutter (D) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung .
