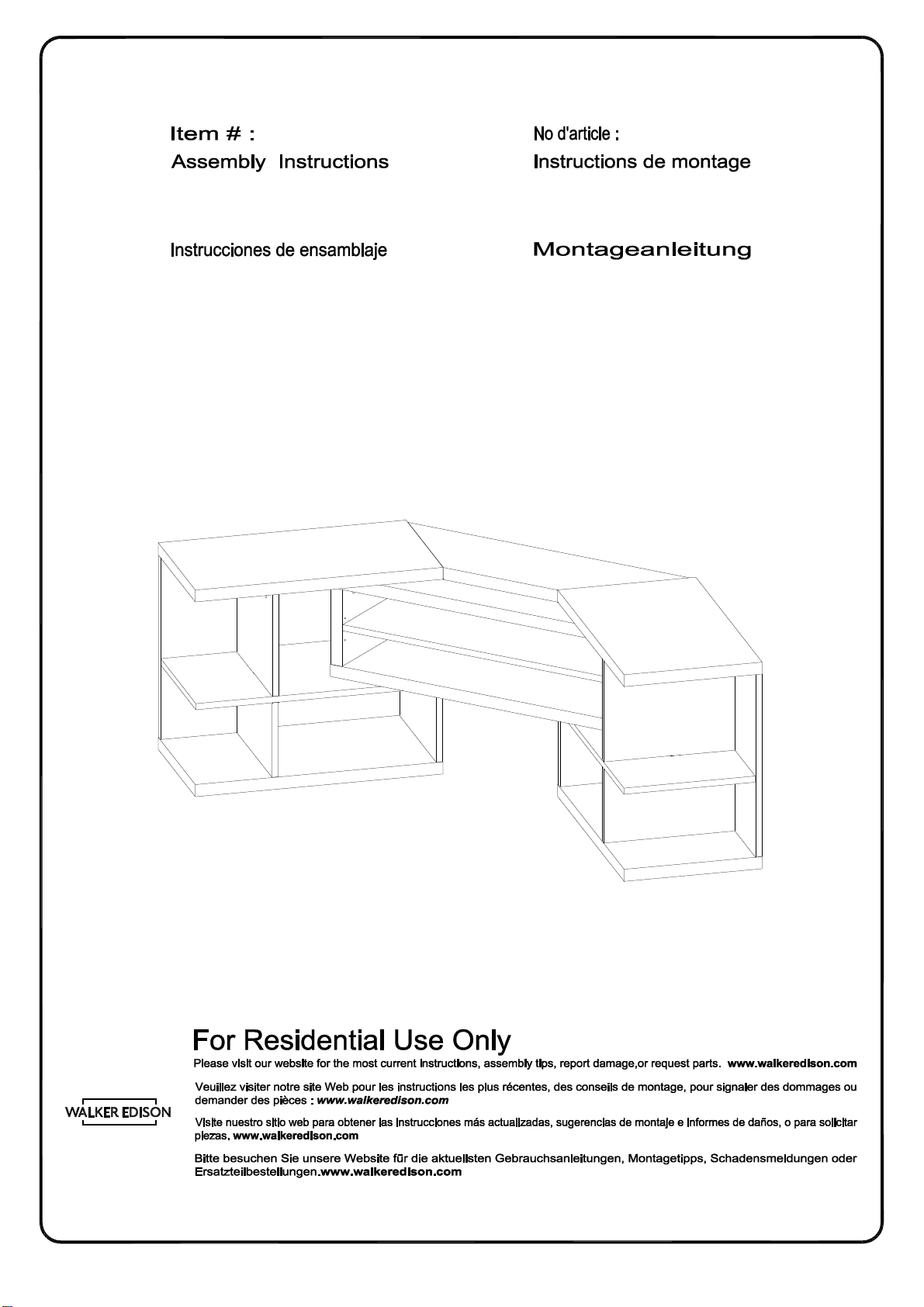

Walker Edison MORM1F User manual

P.1
Revised 07/06/2022 (D)
temN.°: Artikel# :
MORM1F
TM
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
MORM1F
MORM1F
MORM1F

VIII.Drillmaybeneededforsecuringproduct towall.

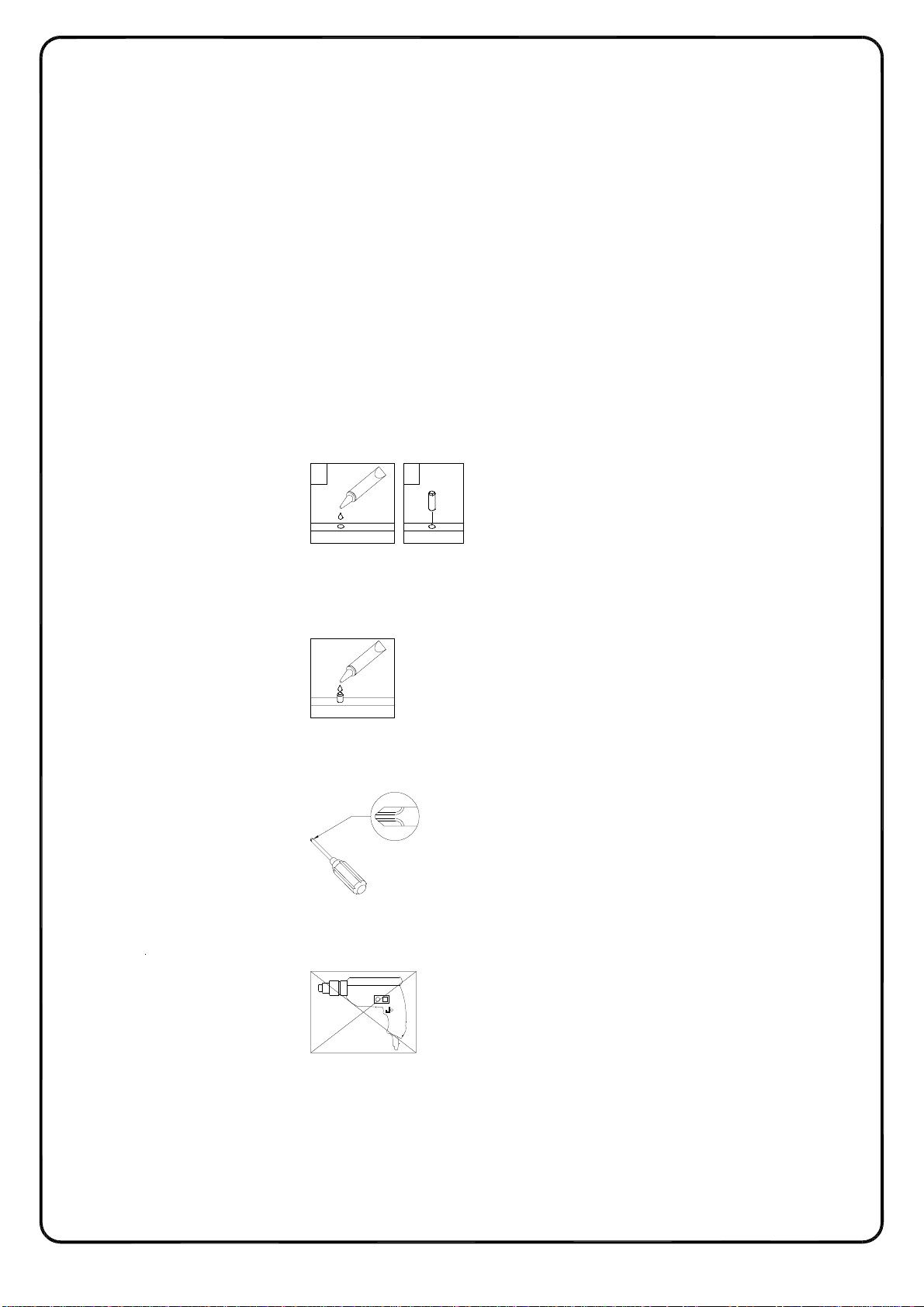

GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

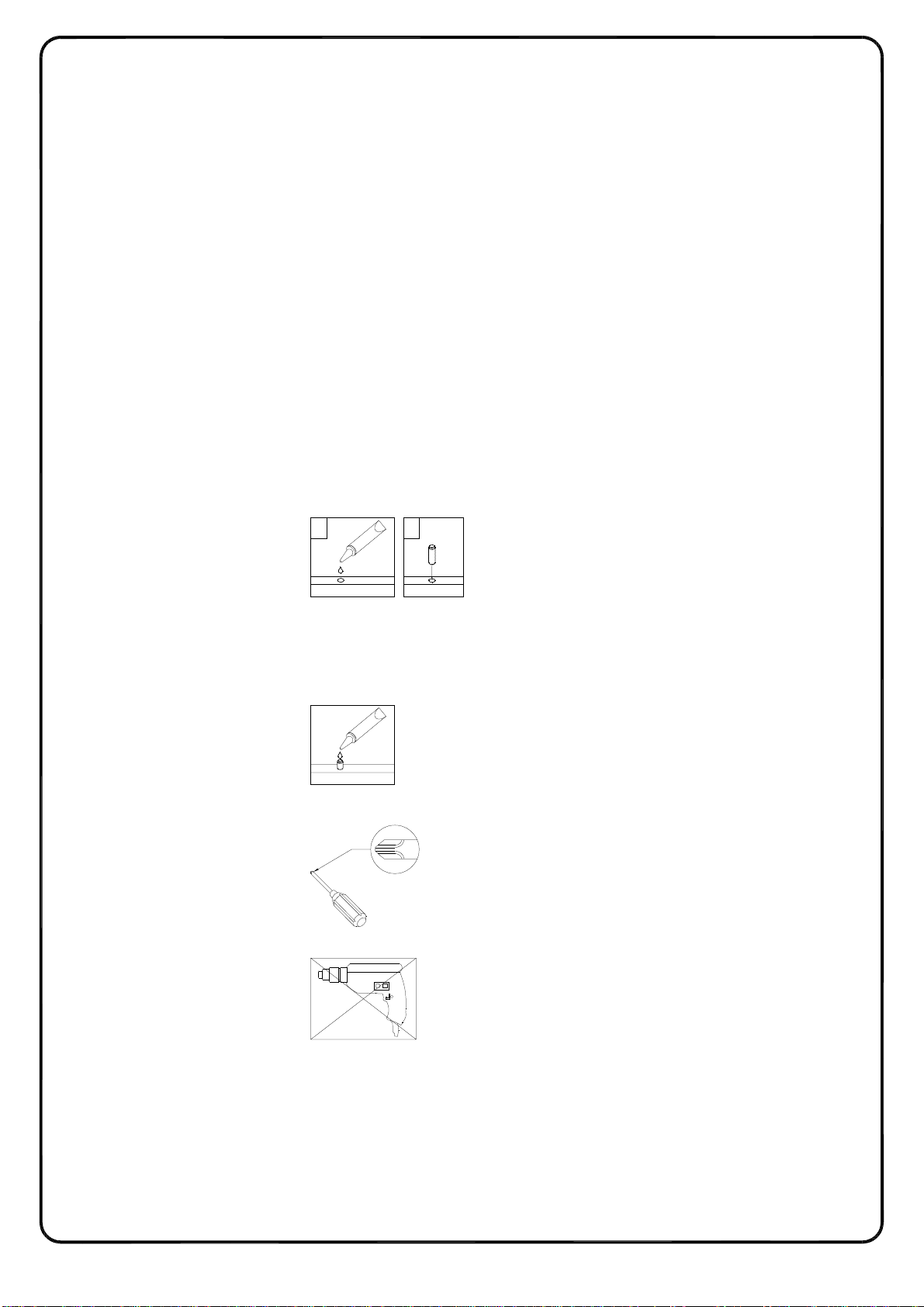

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

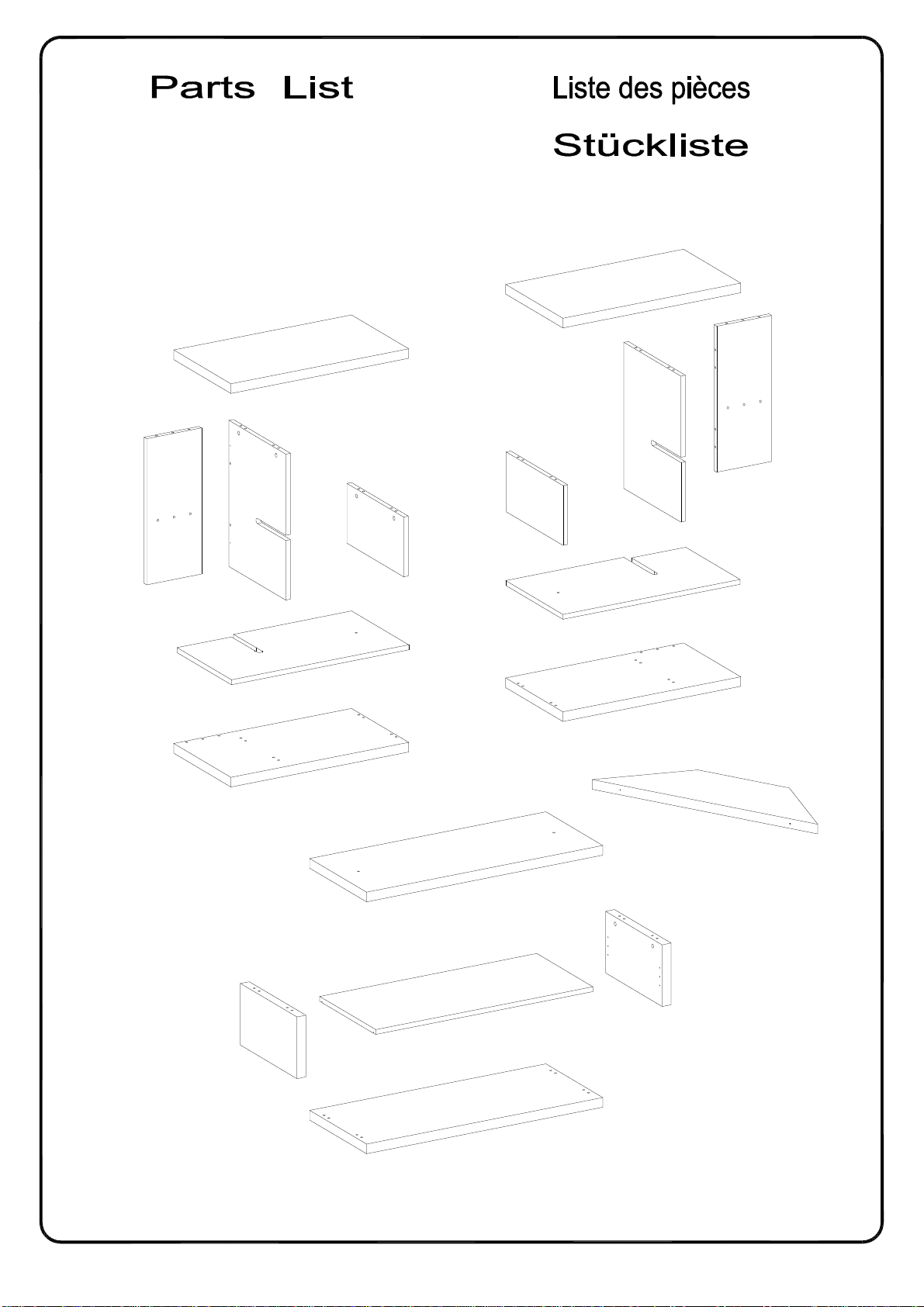

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
6
7
8
9
10
11
11
12
15
13
13
14
16

HardwareList Listedu matériel
Listedespièces
P.7
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
E
pcs
pcs
pcs
34 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
20
20
Ø6x50mm 20Screw
pcsØ30mm 24
Sticker
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
F
pc1M4(50x50mm) Hexkey
pcs2Bolt
G
Cléhexagonale
Boulon
Llavehexagonal
Perno
Inbusschlüssel
Bolzen
H
J
pcs2BoltM6x45mm Boulon
Perno
Bolzen
pcs4
Ø35x11mm Aluminumcake
Gâteau en aluminium
Pastelde aluminio
Aluminiumkuchen
M6x28mm
KpcsScrew
Ø4x14mm 4
Vis
Tornillo
Schraube

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.8
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
L
M
N
pcs2
45x12x1mm
Glue tube pcs2
Tubedecolle
Tubo de pegamento
KleberinTube
P
pcs8
Ø25x3mm
4pcs Shelfsupportpin
Goupille de supportd'étagère
Perno de soportedelestante
Regalstützstift
Ø8x5x16mm
Connectingiron sheet
Feuilledeferde connexion
Hojadehierro de conexión
Verbindungsblech
Rubberpad
Tampon en caoutchouc
Almohadilla de goma
Gummiauflage

P.9
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
B
BB
B
B
BB
B
2
1
(EN)
Secure Cam bolt (B) into part (1,2) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1,2) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1,2) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1,2) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.

P.10
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 2
AA
A
AA
A
AA
910
(EN)

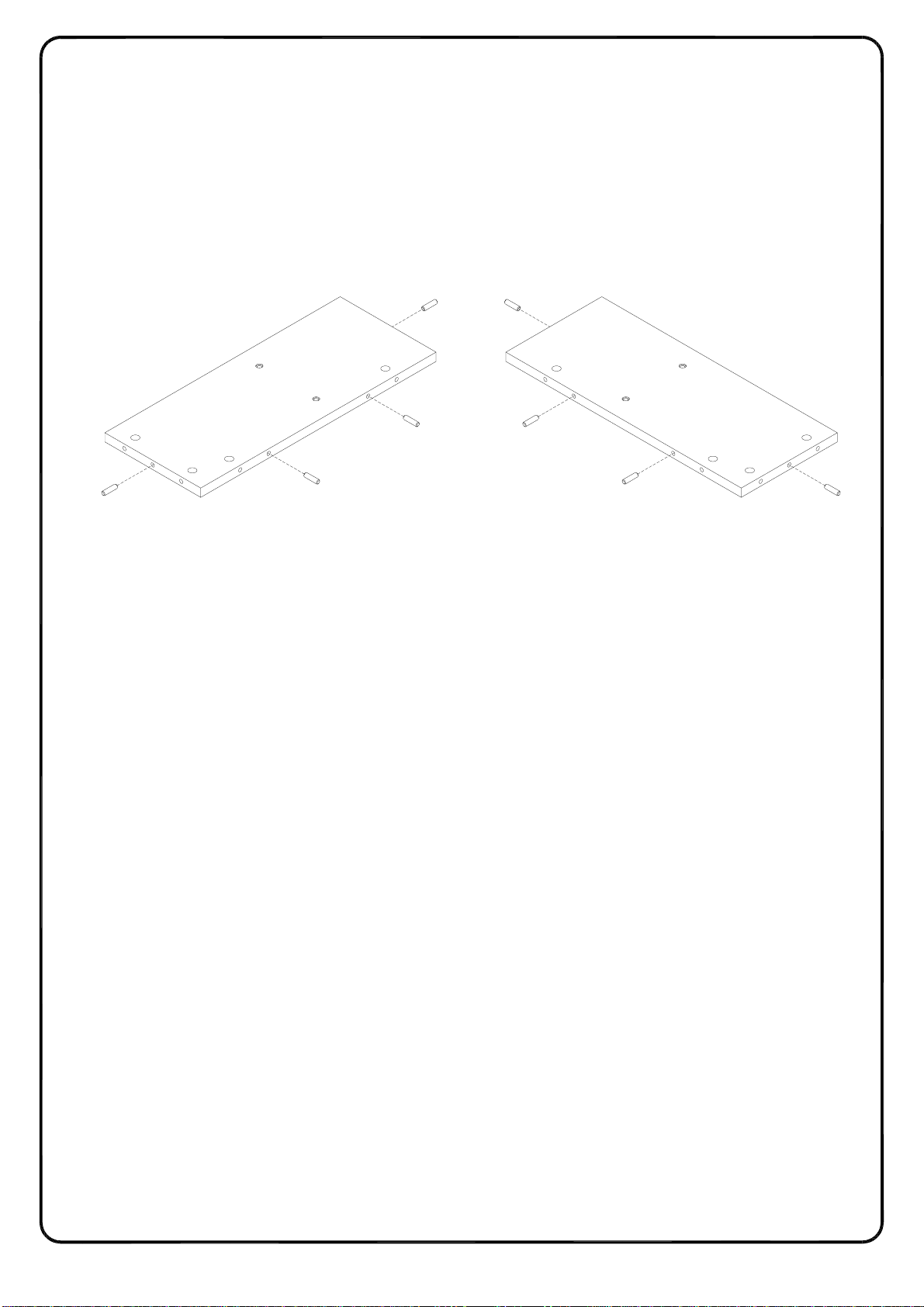

Insert wooden dowel (A) into part (9,10) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (9,10) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (9,10) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (9,10) gemäß der Abbildung ein.

P.11
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
A
A
A
A
A
A
A
A
B
B
B
B
5
6
(EN)
Insert wooden dowel (A) into part (5,6), secure Cam bolt (B) into part (5,6) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,6), puis fixez le boulon à came (B) dans la
pièce (5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6), luego fije el perno de leva (B) en la parte
(5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (5,6) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

P.12
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
B
B
B
B
F
F
7
8
A
A
H
J
J
(EN)

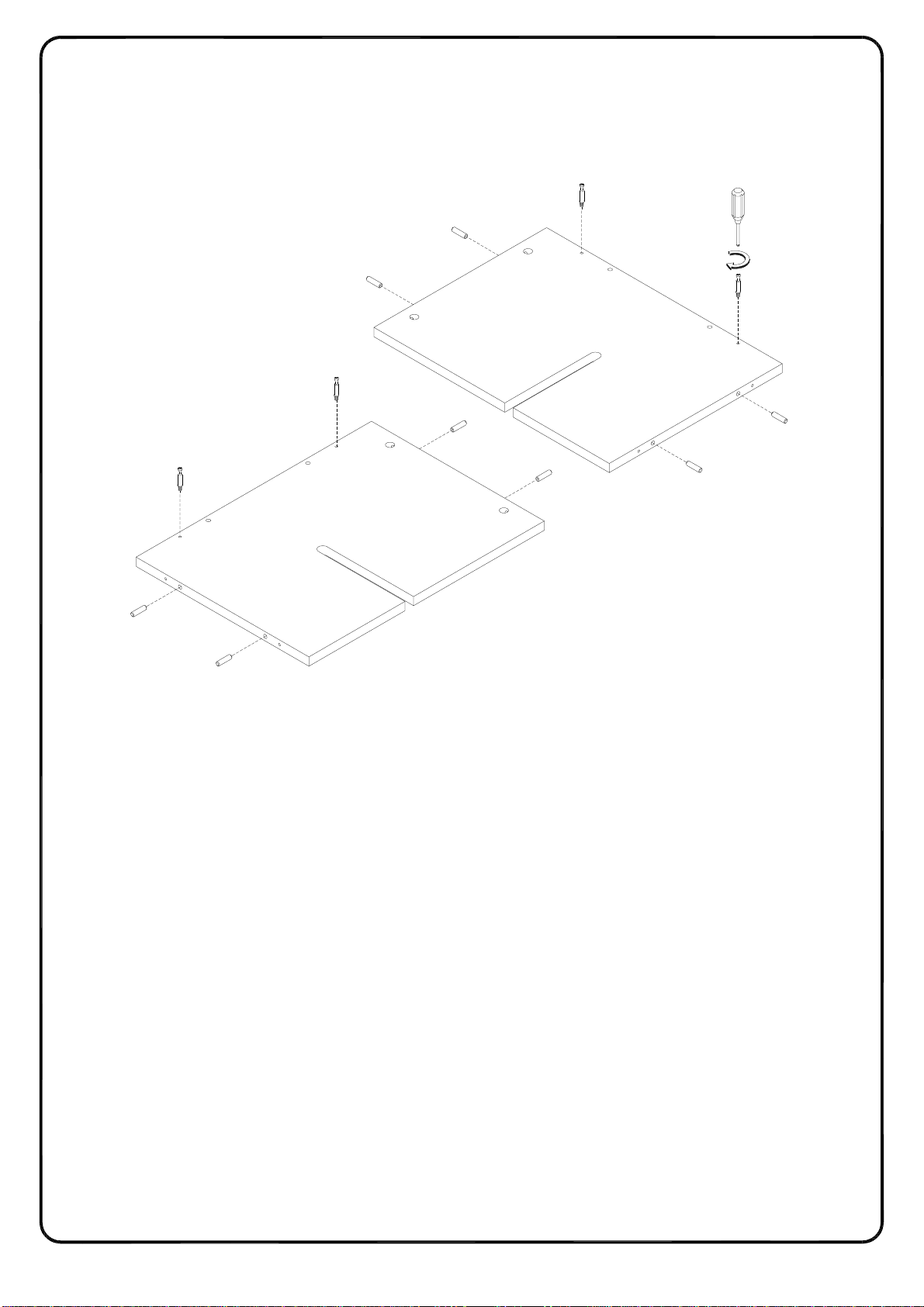

Insert wooden dowel (A) into part (7,8), secure Cam bolt (B) into part (7,8) with Philips head
screwdriver, using Bolt (F) secure Aluminum cake (J) to part (7,8) with Hex key (H) as per diagram.
(FR)
Insérez le goujon en bois (A) dans la pièce (7,8), puis fixez le boulon à came (B) dans la pièce
(7,8) avec un tournevis cruciforme, et utilisez le boulon (F) pour fixer le gâteau en aluminium (J) à
la pièce (7,8) avec la clé hexagonale (H) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7,8), luego asegure el perno de leva (B) en la parte
(7,8) con un destornillador de cabeza Philips, y use el perno (F) para fijar el pastel de aluminio (J)
a la parte (7,8) con la llave hexagonal (H) como se muestra en el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7,8) ein, dann befestigen Sie die Nockenschraube (B)
in das Teil (7,8) durch den Kreuzschlitzschraubendreher von Philips ,und befestigen Sie den
Aluminiumkuchen (J) an das Teil (7,8) mit dem Bolzen (F) durch den Inbusschlüssel (H) gemäß
Abbildung.

P.13
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
x2
11
13
A
A
A
A
A
A
A
A
(EN)

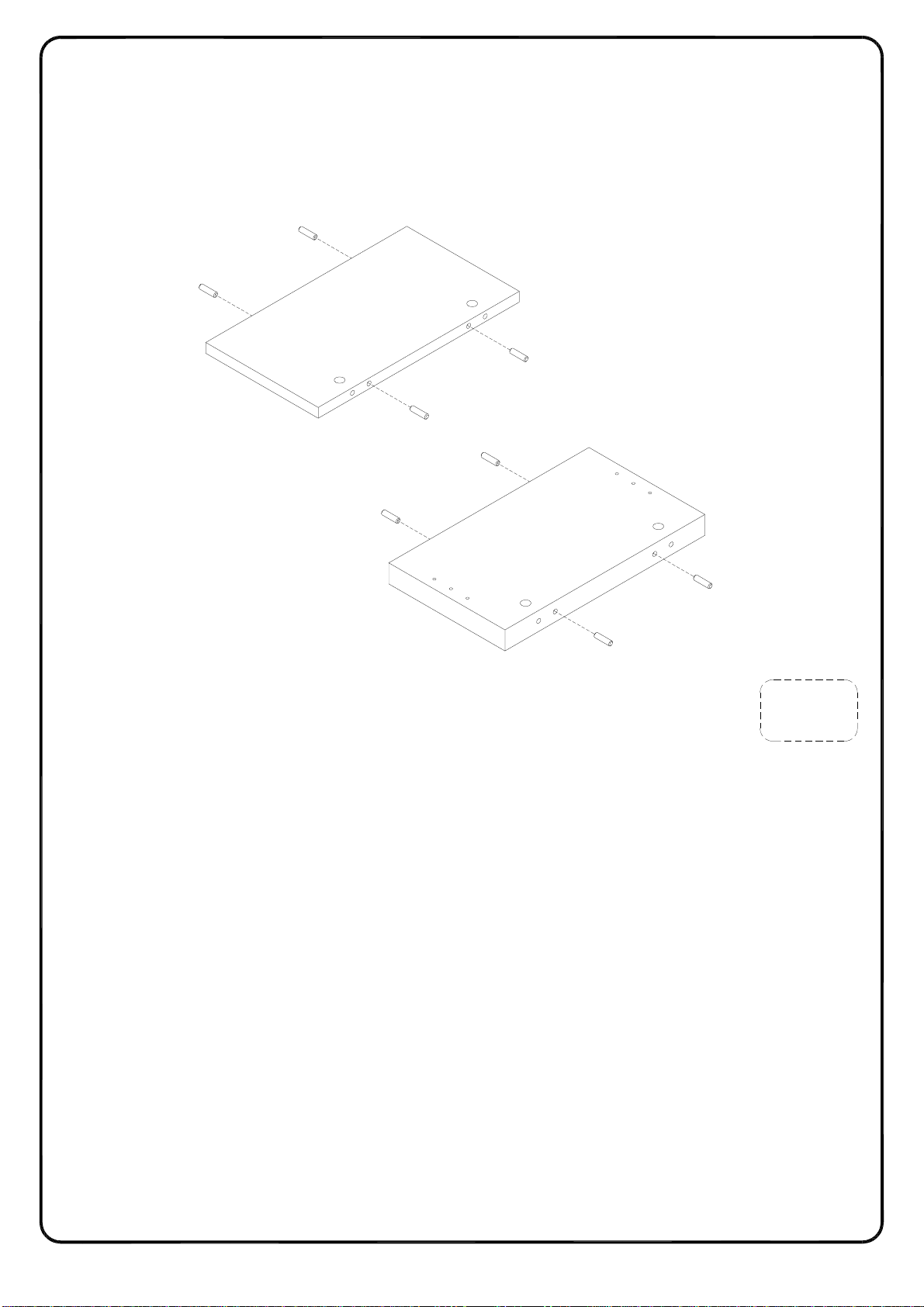

Insert wooden dowel (A) into part (11,13) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (11,13) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (11,13) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (11,13) gemäß der Abbildung ein.

P.14
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
12
B
B
B
B
H
G
G
J
J
(EN)

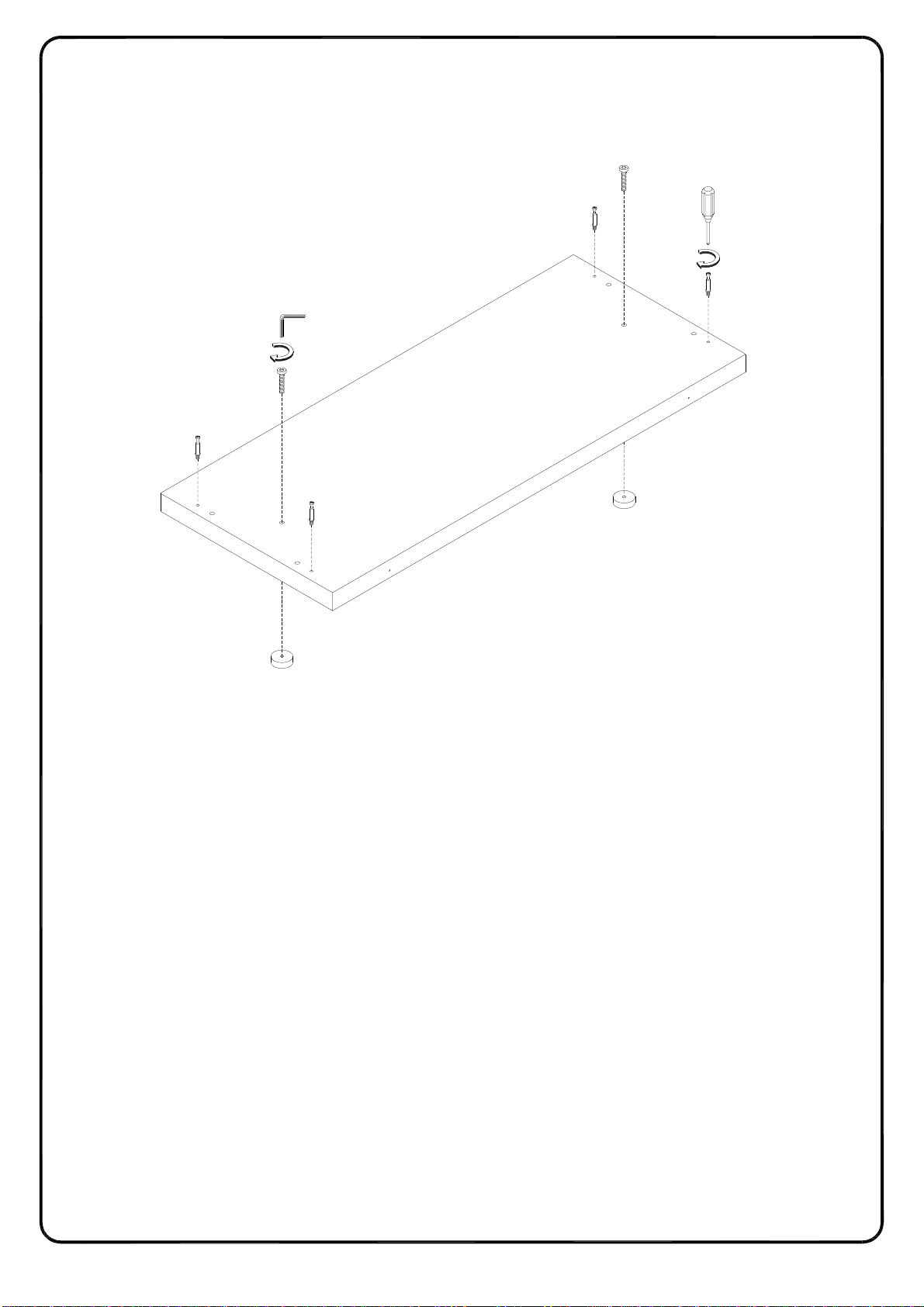

Secure Cam bolt (B) into part (12) with Philips head screwdriver, using Bolt (G) secure Aluminum
cake (J) to part (12) with Hex key (H) as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (12) avec un tournevis cruciforme; en utilisant le boulon
(G) fixez le gâteau en aluminium (J) à la pièce (12) avec la clé hexagonale (H) conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (12) con un destornillador de cabeza Philips; use el perno
(G) para fijar el pastel de aluminio (J) a la parte (12) con la llave hexagonal (H) como se muestra
en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (12) durch den Kreuzschlitzschraubendreher
von Philips; befestigen Sie den Aluminiumkuchen (J) an das Teil (12) mit dem Bolzen (G) durch
den Inbusschlüssel (H) gemäß der Abbildung.

P.15
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7 21 3
C
C
5
9
(EN)

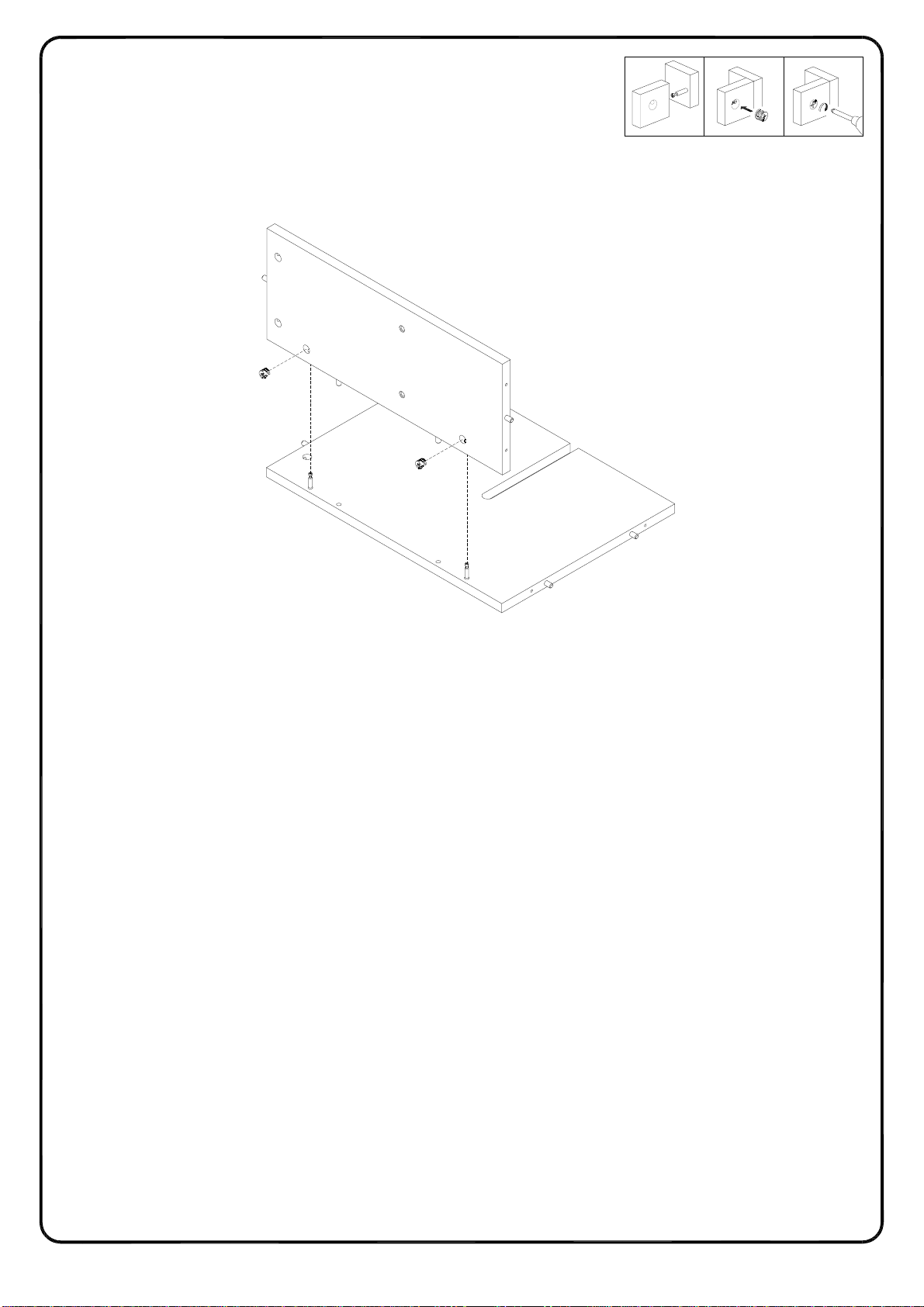

Attach part (9) to part (5), using Cam lock (C) secure part (9) to part (5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (9) à la pièce (5) et en utilisant le verrou à came (C) fixez la pièce (9) à la pièce (5)
avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (9) a la parte (5) y use el cierre de leva (C) para fijar la parte (9) a la parte (5) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (9) an das Teil (5), und Befestigen Sie das Teil (9) an das Teil (5) mit der
Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.16
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

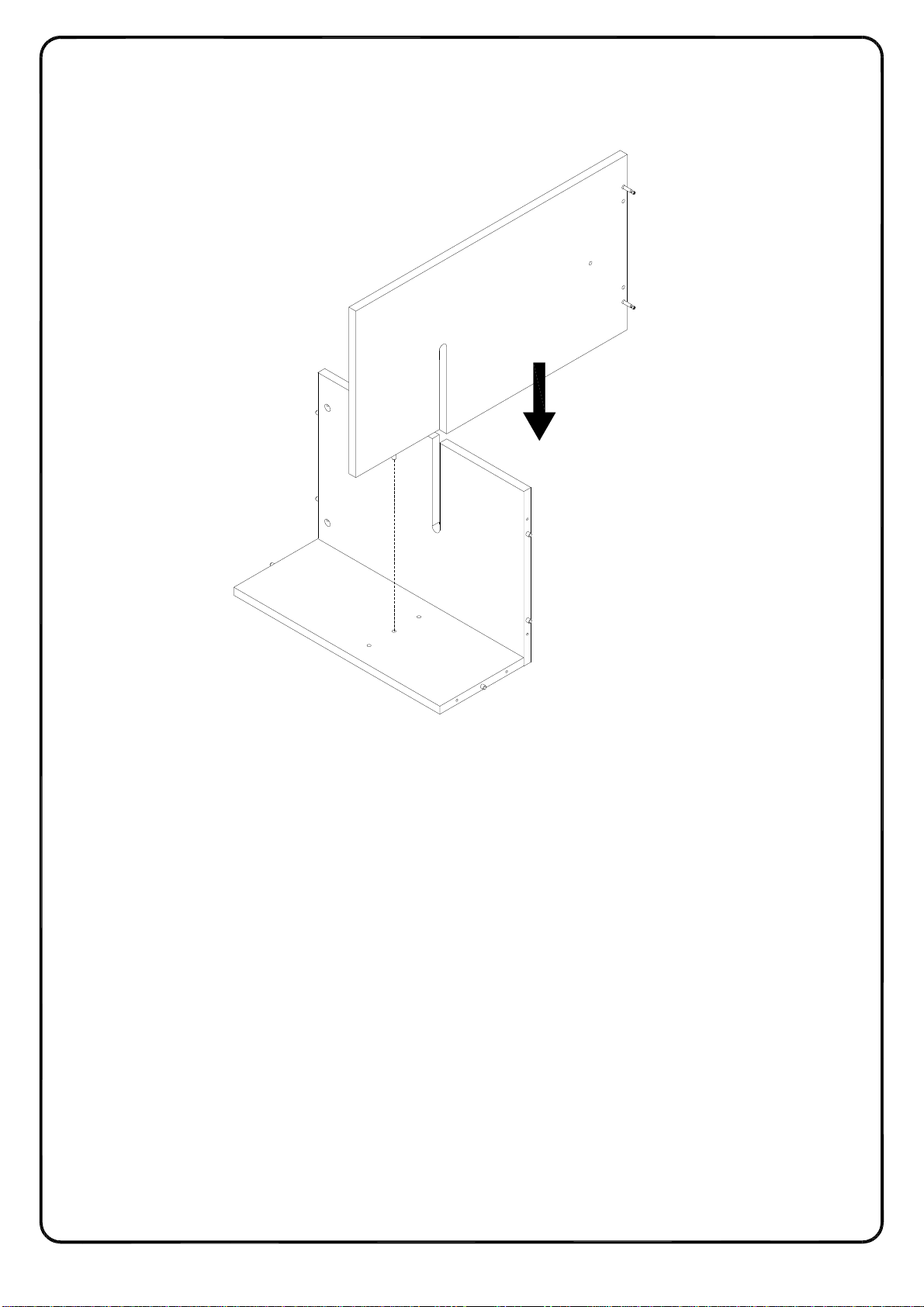

Step 8
9
5
7
(EN)
Place part (7) as per diagram.
(FR)
Placez la pièce (7) conformément au schéma.
(ESP)
Ponga la parte (7) según el diagrama.
(DE)
Platzieren Sie das Teil (7) gemäß der Abbildung.

P.17
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9 21 3
711
C
C
(EN)
Attach part (11) to part (7), using Cam lock (C) secure part (11) to part (7) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (11) à la pièce (7) et en utilisant le verrou à came (C) fixez la pièce (11) à la pièce
(7) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (11) a la parte (7) y use el cierre de leva (C) para fijar la parte (11) a la parte (7) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (11) an das Teil (7), und Befestigen Sie das Teil (11) an das Teil (7) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.18
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

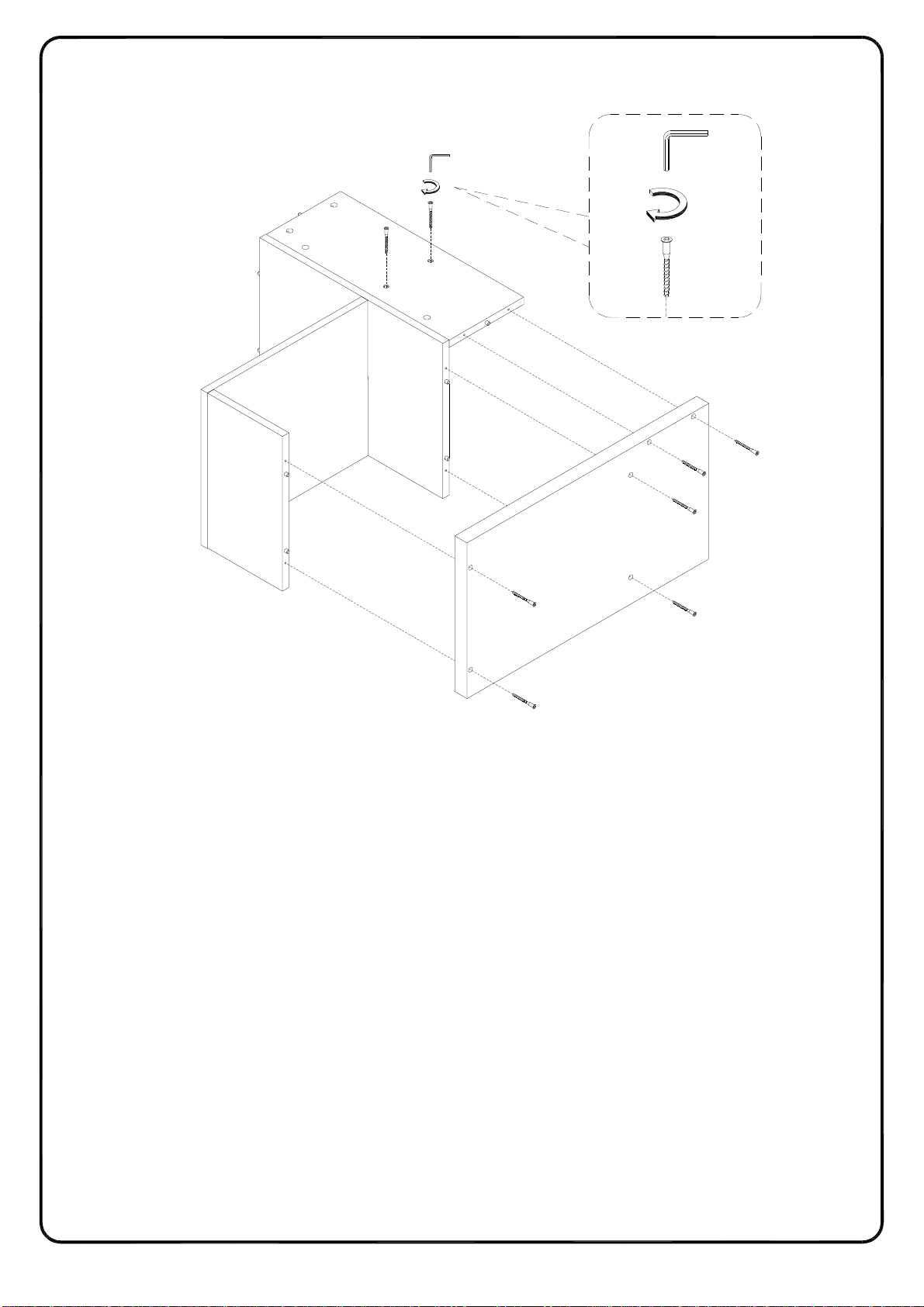

Step 10
11
9
5
7
EE
E
E
E
E
E
E3
H
E
(EN)
Attach part (3) to part (5,9,11), using Screw (E) secure part (3) to part (5,9,11), and using Screw
(E) secure part (9) to part (7) with Hex key (H) as per diagram.
(FR)
Fixez la pièce (3) à la pièce (5,9,11); utilisez la vis (E) pour fixer la pièce (3) à la pièce (5,9,11);
utilisez la vis (E) pour fixer la pièce (9) à la pièce (7) avec la clé hexagonale (H) conformément au
schéma.
(ESP)
Fije la parte (3) a la parte (5,9,11), y use el tornillo (E) para fijar la parte (3) a la parte (5,9,11), use
el tornillo (E) para fijar la parte (9) a la parte (7) con la llave hexagonal (H) según el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (5,9,11). Befestigen Sie das Teil (3) an das Teil (5,9,11) mit
der Schraube (E), und befestigen Sie das Teil (9) an das Teil (7) mit der Schraube (E) durch den
Inbusschlüssel (H) gemäß der Abbildung.

P.19
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11 21 3
6
10
C
C
(EN)
Attach part (10) to part (6), using Cam lock (C) secure part (10) to part (6) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (10) à la pièce (6) et en utilisant le verrou à came (C) fixez la pièce (10) à la pièce
(6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (10) a la parte (6) y use el cierre de leva (C) para fijar la parte (10) a la parte (6) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (10) an das Teil (6), und Befestigen Sie das Teil (10) an das Teil (6) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.20
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 12
6
10
8
(EN)
Place part (8) as per diagram.
(FR)
Placez la pièce (8) conformément au schéma.
(ESP)
Ponga la parte (8) según el diagrama.
(DE)
Platzieren Sie das Teil (8) gemäß der Abbildung.
