Walker Edison JLLM2F User manual

P.1
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 08/06/2022 (L)
JLLM2F
ÍtemN.°: Artikel# :
JLLM2F
JLLM2F
JLLM2F
TM

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.

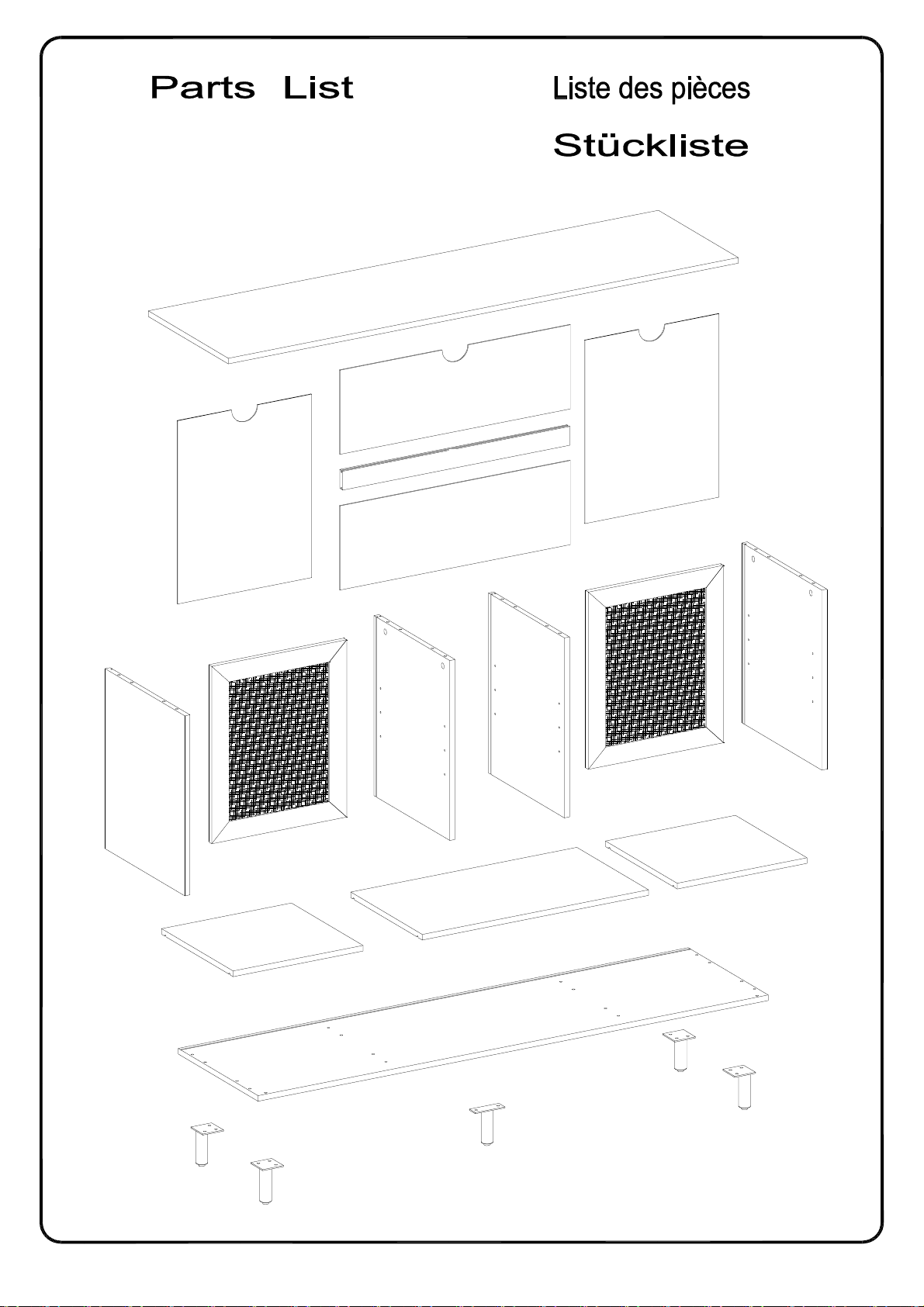

Listade piezas
P.6
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
45
6
7
7
8
9
10
11
12
11
13
14
15
15
16
15
15

HardwareList Listedu matériel
Listedespièces
A
B
C
D
E
F
G
H
J
pcs
pcs
16 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
8
8
pcs
pc
1
Ø30mm 8
Sticker
M4 Hexkey
Ø6x50mm
Plasticwedge 16 pcs
P.7
16 pcs Ø3x17mm Screw
12 pcs
Shelf supportpin
Cheville enbois
Serrure àcame
Boulon àcame
Autocollant
Cléhexagonale
Caleenplastique
Clavijademadera
Cerraduradeleva
Pernode leva
Pegatina
Llavehexagonal
Cuñadeplástico
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Inbusschlüssel
Kunststoffkeil
Vis
Goupille desupportd'étagère
Tornillo
Pernodesoportedelestante
Schraube
Regalstützstift
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø8x5x16mm
pcs
8
Screw
Vis
Tornillo
Schraube

HardwareList Listedu matériel
Listedespièces
L
M
N
P
Q
R
T
S
K
P.8
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2
Door Hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
2Door Hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
Screw
Ø3x12mm 10
Vis
Tornillo
Schraube
Plasticpivot 4
Pivotenplastique
Pivotedeplástico
Kunststoffbolzen
Doorstopper
Butéede porte
Tapónde lapuerta
Türstopper
ScrewØ3x15mm Vis
Tornillo
Schraube
Screw
Ø4x12mm Vis
Tornillo
Schraube
pcs
pcs
pcs
pcs
Metal piece
Plaquette àloquet
Piezademetal
Türstopperplatten
2pcs
2pcs
8pcs
2pcs
Bolt
Boulon
Perno
Bolzen
M6x12mm 14 pcs

HardwareList Listedu matériel
Listedespièces
P.9
U
V
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
W
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Screw
Ø4x25mm Vis
Tornillo
Schraube
pcs
Plasticstrap 2
Sangleen plastique
Correaplástica
Kunststoffband
pcs
Nut 2
Écrou
Tuerca
Mutter
Gluetube pc
1
Tubedecolle
Tubo depegamento
KleberinTube
2pcs
X

P.10
Step 1
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
1
Q
RR
RR
Q
B
B
B
B
B
B
B
B
RR
Q

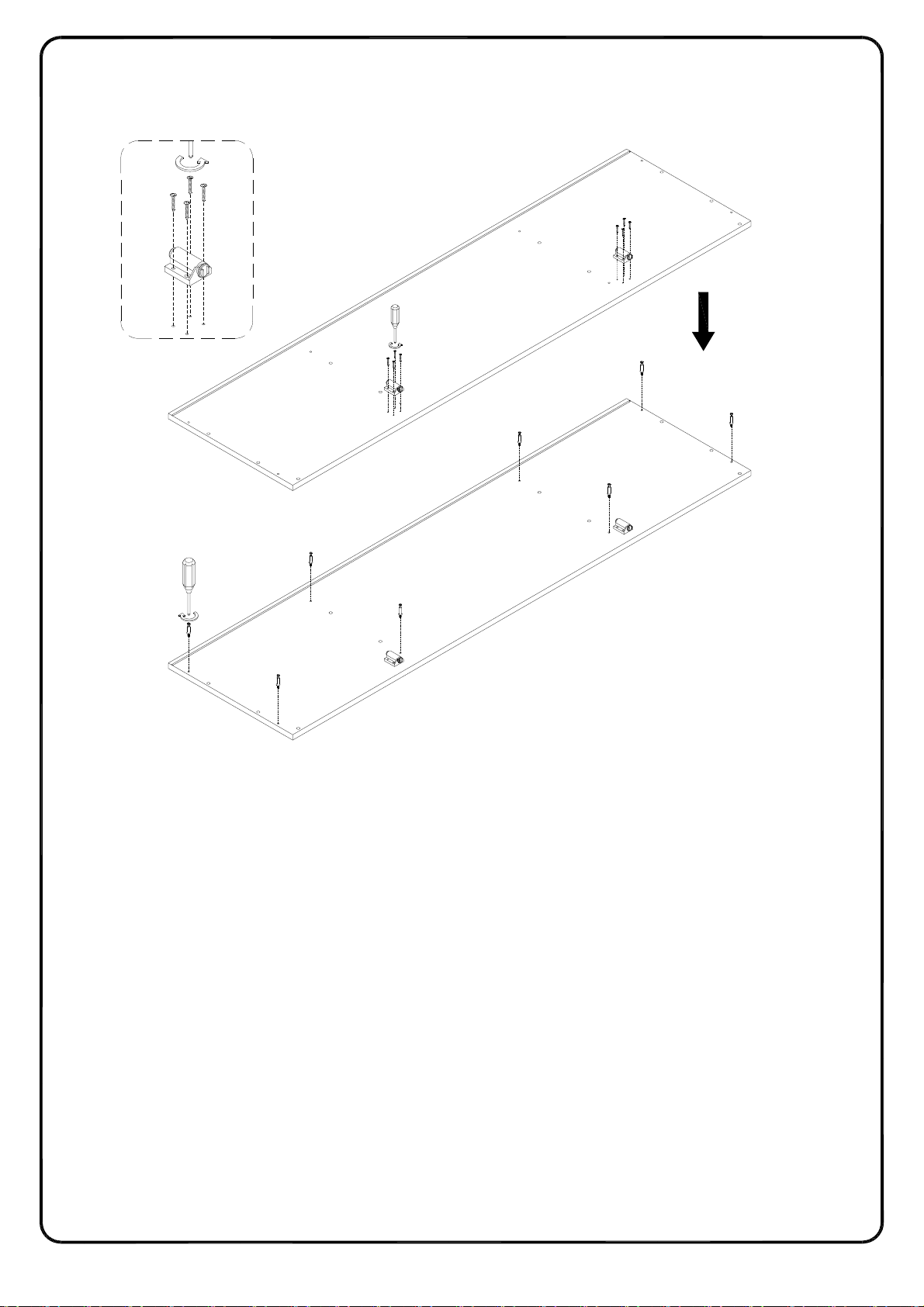

(EN)
Secure Cam bolt (B) into part (1) with Philips head screwdriver, then using Screw (R)
attach Door Stopper (Q) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme, puis utilisez la
vis (R) pour fixer la butée de porte (Q) à la pièce (1) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips, luego
use el tornillo (R) para fijar el tapón de la puerta (Q) a la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) ins Teil (1) durch den Kreuzschlitzschraubendreher
von Philips und befestigen den Türstopper (Q) ans Teil (1) mit der Schraube (R) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.11
Step 2
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
6
3
5
4
A
A
A
A
A
A
A
A
A
A
A
A

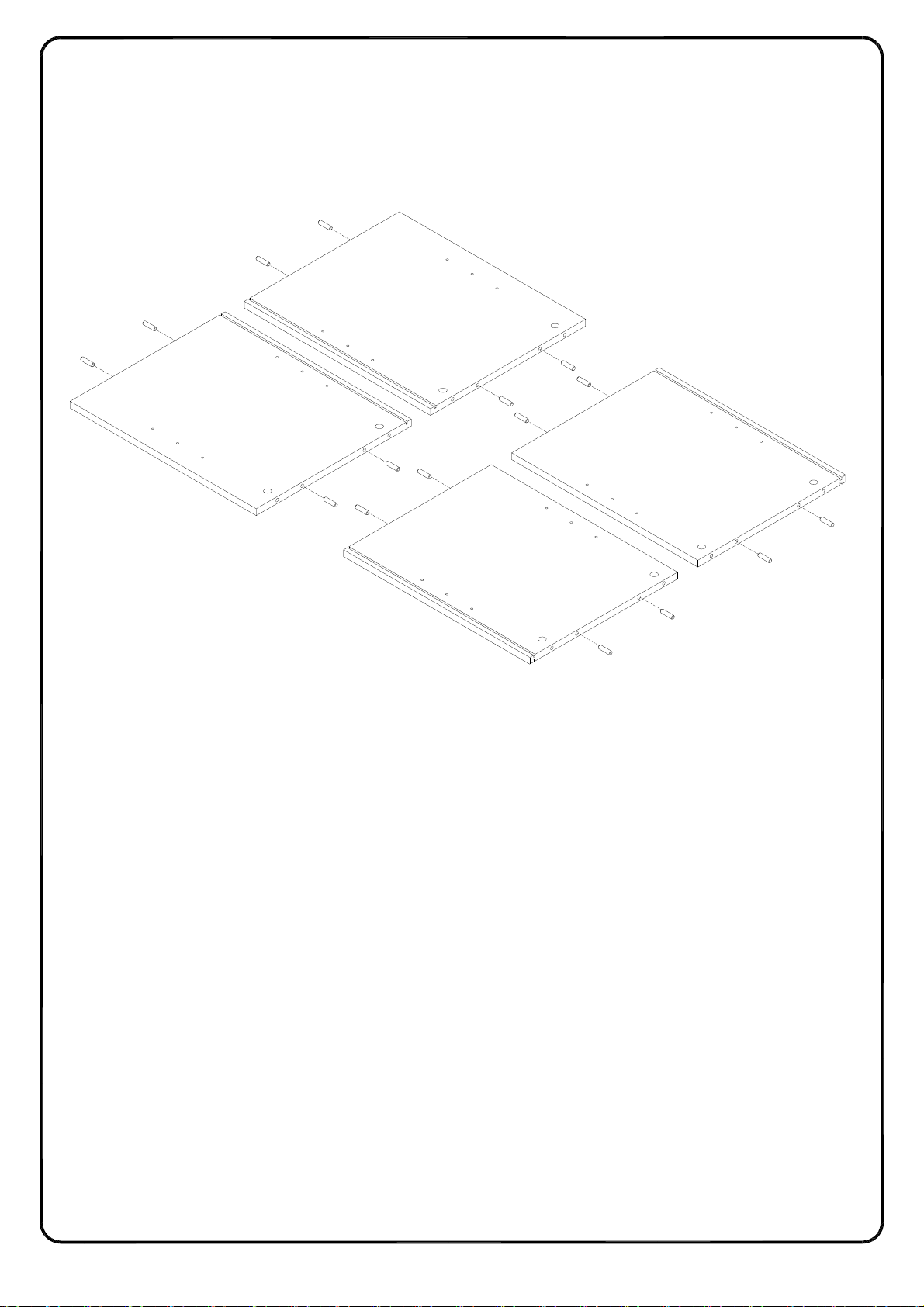

(EN)
Insert wooden dowel (A) into part (3,4,5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) gemäß der Abbildung ein.

Step 3
P.12
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
3
5
C
C
C
C

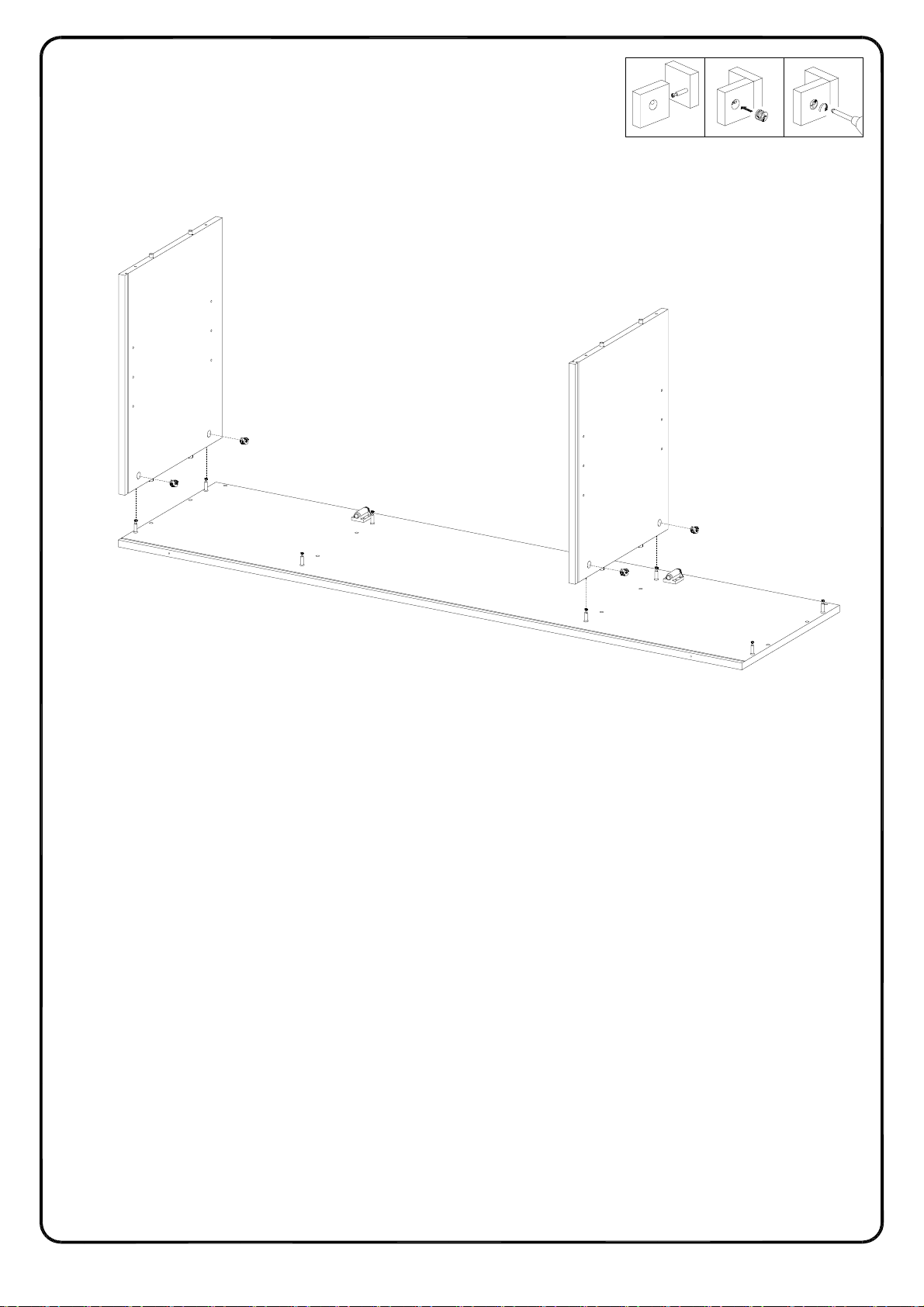

(EN)

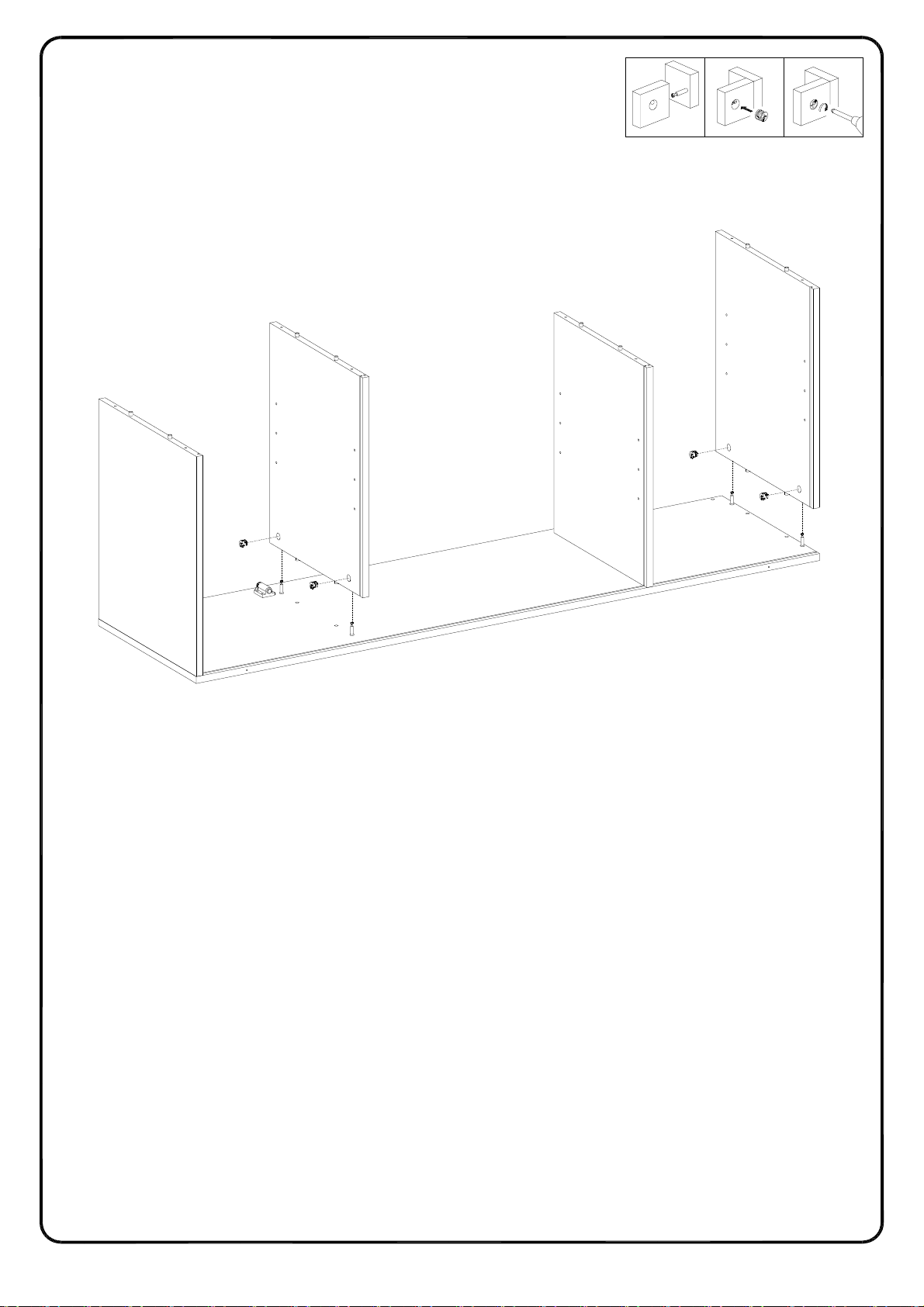

Attach part (3,5) to part (1), using Cam lock (C) secure part (3,5) to part (1) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (3,5) à la pièce (1) et en utilisant le verrou à came (C) fixez la pièce (3,5) à
la pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3,5) a la parte (1) y use el cierre de leva (C) para fijar la parte (3,5) a la parte
(1) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3,5) an das Teil (1), und Befestigen Sie das Teil (3,5) an das Teil
(1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

Step 4
P.13
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
C
C
C
C
4
6
(EN)
Attach part (4,6) to part (1), using Cam lock (C) secure part (4,6) to part (1) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (4,6) à la pièce (1) et en utilisant le verrou à came (C) fixez la pièce (4,6) à la
pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4,6) a la parte (1) y use el cierre de leva (C) para fijar la parte (4,6) a la parte
(1) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4,6) an das Teil (1), und Befestigen Sie das Teil (4,6) an das Teil
(1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

P.14
Step 5
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4
3
5
6
7
7
8
1
(EN)
Place part (7,8) as per diagram.
(FR)
Placez la pièce (7,8) conformément au schéma.
(ESP)
Ponga la parte (7,8) según el diagrama.
(DE)
Platzieren Sie das Teil (7,8) gemäß der Abbildung.

P.15
Step 6
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4
5
9
10

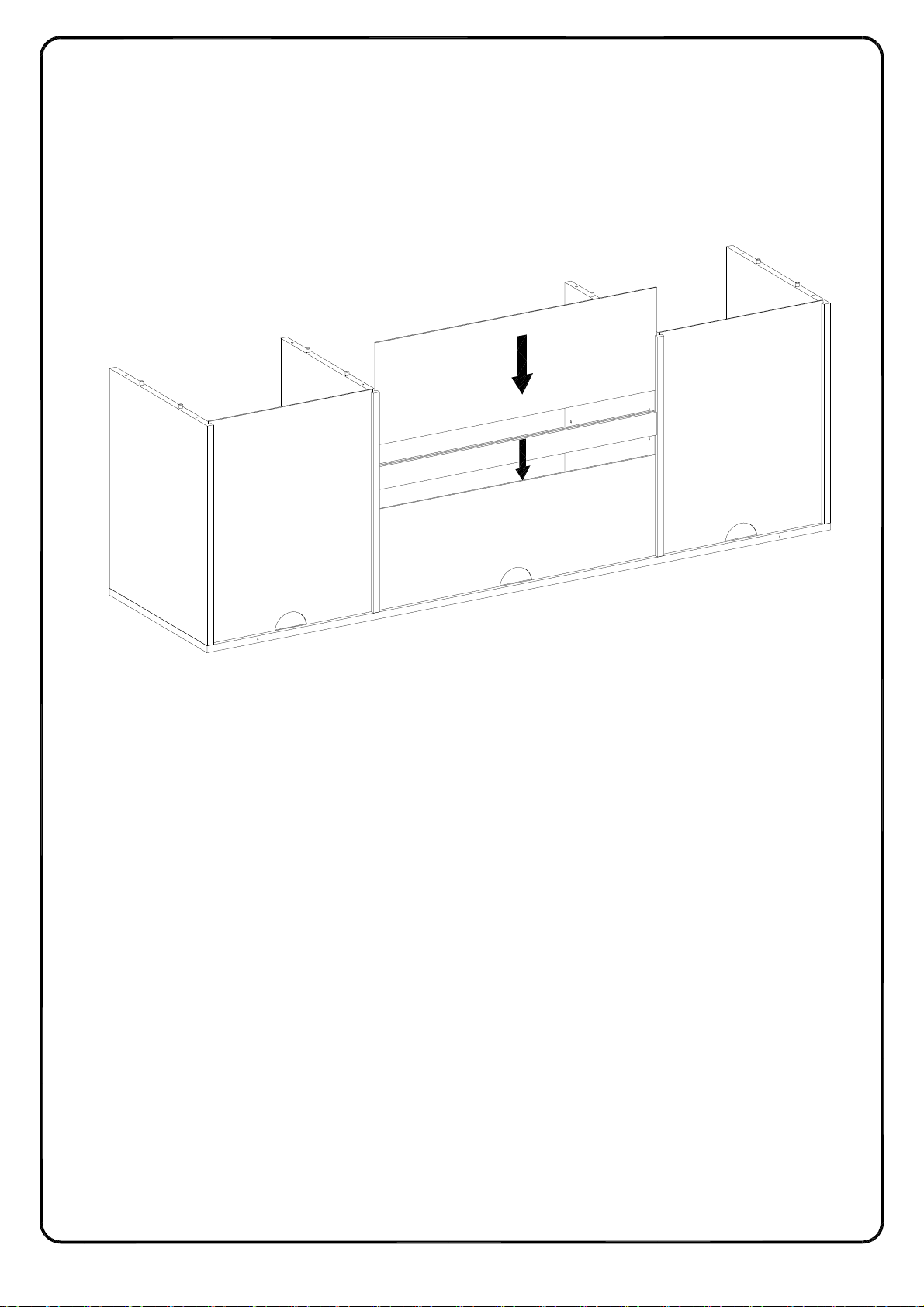

8
(EN)
Place part (9,10) as per diagram.
(FR)
Placez la pièce (9,10) conformément au schéma.
(ESP)
Ponga la parte (9,10) según el diagrama.
(DE)
Platzieren Sie das Teil (9,10) gemäß der Abbildung.

P.16
Step 7
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4
3
5
6
F
E
F
F
F
F
F
F
F
2

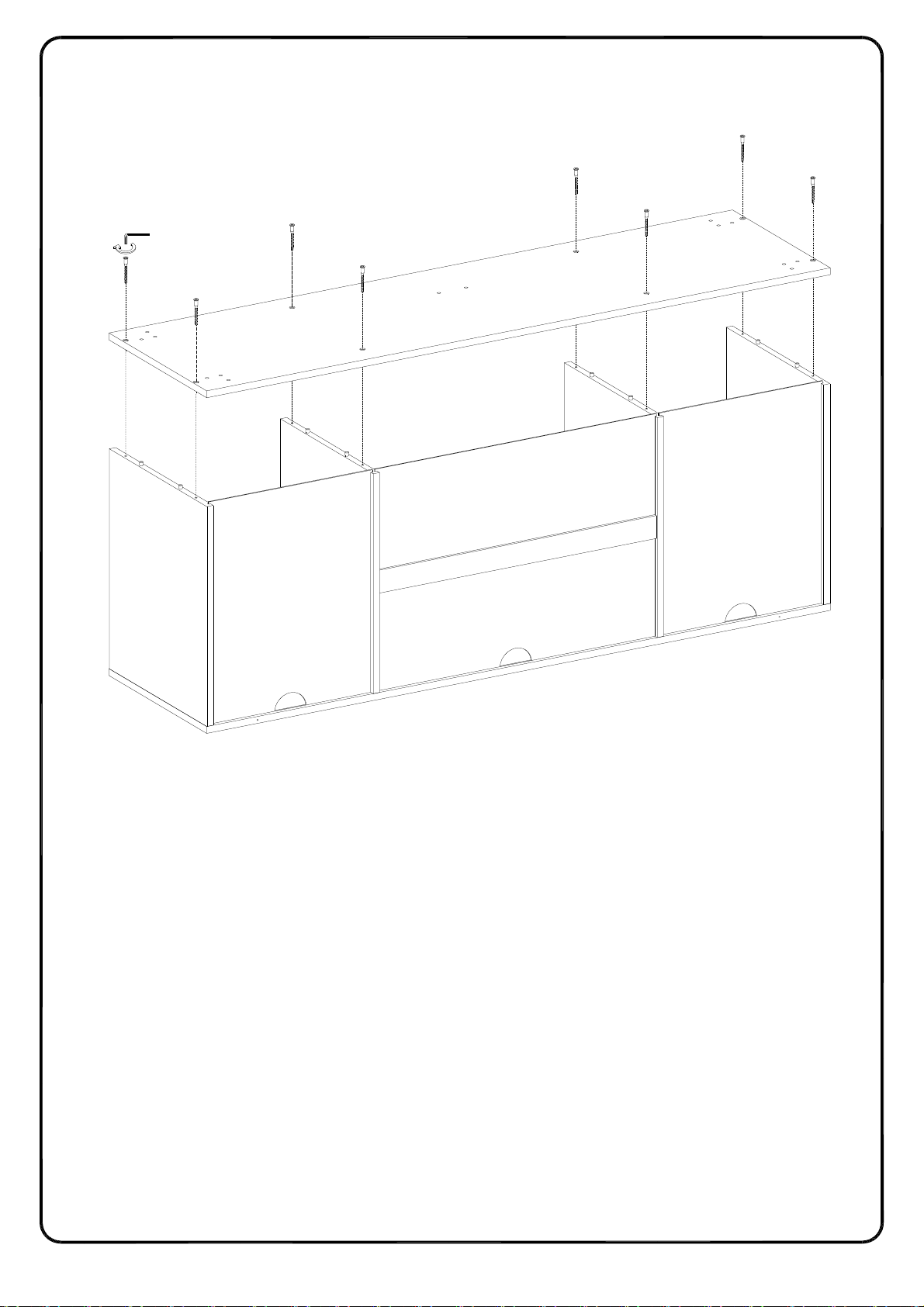

(EN)
Attach part (2) to part (3,4,5,6), using Screw (F) attach part (2) to part (3,4,5,6) with Hex key (E) as
per diagram.
(FR)
Fixez la pièce (2) à la pièce (3,4,5,6). Utilisez la vis (F) pour fixer la pièce (2) à la pièce (3,4,5,6)
avec la clé hexagonale (E) conformément au schéma.
(ESP)
Fije la parte (2) a la parte (3,4,5,6), use el tornillo (F) para fijar la parte (2) a la parte (3,4,5,6) con
la llave hexagonal (E) según el diagrama.
(DE)
Befestigen Sie das Teil (2) ins Teil (3,4,5,6). Befestigen Sie das Teil (2) an das Teil (3,4,5,6) mit
der Schraube (F) durch den Inbusschlüssel (E) gemäß der Abbildung.

P.17
Step 8
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2
15
15
15
15
16
S
E
(EN)

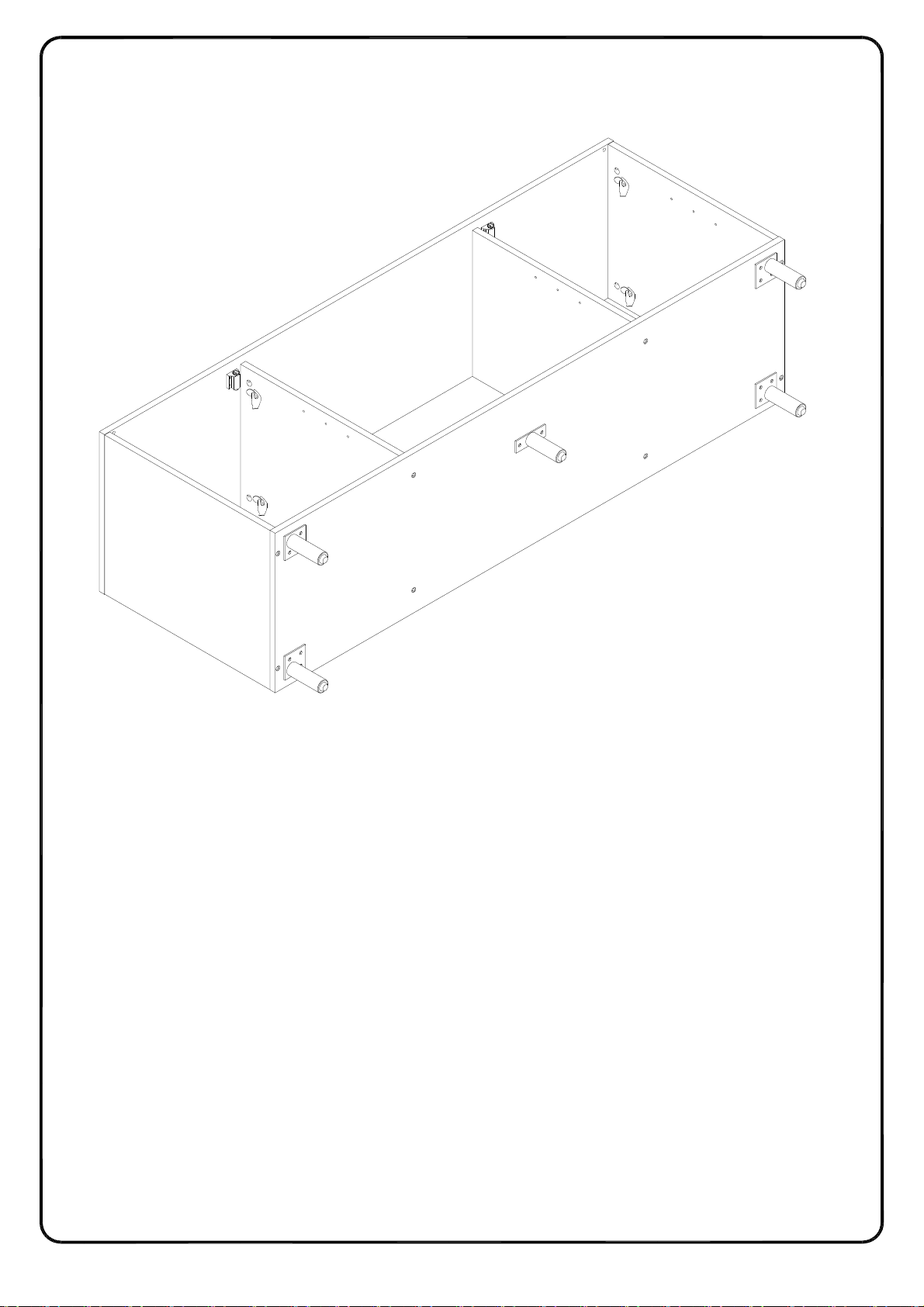

Using bolt (S) attach part (15,16) to part (2) with Hex key (E) as per diagram.
(FR)
Utilisez le boulon (S) et fixez la pièce (15,16) à la pièce (2) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el perno (S) para unir la parte (15,16) a la parte (2) con la llave hexagonal (E) según
el diagrama.
(DE)
Befestigen Sie das Teil (15,16) ans Teil (2) mit dem Bolzen (S) durch den Inbusschlüssel
(E) gemäß der Abbildung.

P.18
Step 9
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
7
7
10
8
GGH
(EN)
Using Screw (H) attach Plastic Wedge (G) to part (7,8,10) with Philips head screwdriver as
per diagram.
(FR)
Utilisez la vis (H) pour fixer le cale en plastique (G) à la pièce (7,8,10) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (H) para fijar la cuña de plástico (G) a la parte (7,8,10) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (G) an das Teil (7,8,10) mit der Schraube (H) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.19
Step 10
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
D
D
D
D
(EN)
Place Sticker (D) to cover the holes as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

P.20
Step 11
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
34
56
J
JJJ
JJ
J
J
JJ
J
11
11
12
Finished edge
(EN)
Insert shelf support pin (J) into part (3,4,5,6) as per diagram. Make sure you place the shelf support
pins (J) in the same level. So the shelf is not titled. Put part (11,12) into unit as per diagram. Tilt
and rest the adjustable shelf (11,12) onto the shelf support pins .
(FR)
Insérez la goupille de support d'étagère (J) dans la pièce (3,4,5,6) conformément au schéma
Assurez-vous de placer les goupilles de support d'étagère (J) au même niveau. L'étagère n'est
donc pas inclinée. Mettez la pièce (11,12) dans l'unité selon le schéma. Inclinez et posez la
tablette réglable (11,12) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (J) en la parte (3,4,5,6) según el diagrama. Asegúrese
de colocar los alfileres de soporte del estante (J) en el mismo nivel. Así que el estante no está
inclinado. Coloque la parte (11,12) en la unidad según el diagrama. Incline y apoye el estante
ajustable (11,12) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (J) in das Teil (3,4,5,6) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die Regalstützstifte (J) in gleicher Höhe platzieren. Dadurch wird das Regal nicht
verkanten. Setzen Sie das Teil (11,12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das
verstellbare Regal (11,12) und legen Sie es auf die Regalstützstifte.
