Walker Edison REED5D User manual

P.1
Revised 02/06/2022 (R)
REED5D
temN.°: Artikel# :
TM
REED5D
REED5D
REED5D
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.6
Listade piezas
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
6
7
8
8
9
10
10
11
12 13 14 15

P.7
A
B
C
D
E
F
G
H
J
pcs
pcs
pcs
12 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
6
6
Ø6x50mm 6
Screw
pcs
pc
1
Ø30mm 6
Sticker
M4 Hexkey
8pcsShelfsupportpin
HardwareList Listedu matériel
Listedespièces
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Cléhexagonale
Goupille de supportd'étagère
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Llavehexagonal
Perno de soportedelestante
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
Inbusschlüssel
Regalstützstift
Ø8x5x16mm
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
pcsPlasticwedge 10
Caleenplastique
Cuñadeplástico
Kunststoffkeil
pcsScrew
Ø3x17mm 10
Vis
Tornillo
Schraube

P.8
L
M
N
P
Q
K
4pcsScrew
Ø4x12mm
HardwareList Listedu matériel
Listedespièces
Vis
Tornillo
Schraube
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
4
Handle
Poignée
Mango
Griff
pcs
pcs
Ø4x14mm 8
pcs
14
Bolt
M6x12mm Boulon
Perno
Bolzen
pcs
2
Bolt
M6x35mm Boulon
Perno
Bolzen
Screw
Vis
Tornillo
Schraube
pcs
Europe hinge 4
CharnièreEurope
Bisagra de Europa
Europa-Scharnier
Ø35mm
R
pcs
Europe hinge 4
CharnièreEurope
Bisagra de Europa
Europa-Scharnier
Ø35mm
pcs
Ø4x14mm 48
Screw
Vis
Tornillo
Schraube
S6pcsScrew
Ø4x32mm Vis
Tornillo
Schraube
T

2pcsScrew
Ø4x25mm
2pcsPlasticstrap
2pcsNut
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Vis
Tornillo
Schraube
P.9
V
W
X
U
Glue tube pc
1
HardwareList Listedu matériel
Listedespièces
Tubedecolle
Tubo de pegamento
KleberinTube
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.10
Step 1
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
B
B
B
B
B
B
(EN)
Secure Cam bolt (B) into part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von
Philips gemäß der Abbildung.

P.11
Step 2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
3
4
A
A
A
A
A
A
A
A
(EN)
Insert wooden dowel (A) into part (3,4) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4) gemäß der Abbildung ein.

Step 3
P.12
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
5
A
A
A
A
(EN)
Insert wooden dowel (A) into part (5) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5) gemäß der Abbildung ein.

Step 4
P.13
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
6
S
S
S
S
S
S
(EN)
Using Screw (S) secure part (6) to part (1) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (S) pour fixer la pièce (6) à la pièce (1) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (S) para fijar la parte (6) a la parte (1) con un destornillador de cabeza Philips según
el diagrama.
(DE)
Befestigen Sie das Teil (6) ans Teil (1) mit der Schraube (S) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 5
P.14
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
5
3
C
C
C
C
(EN)

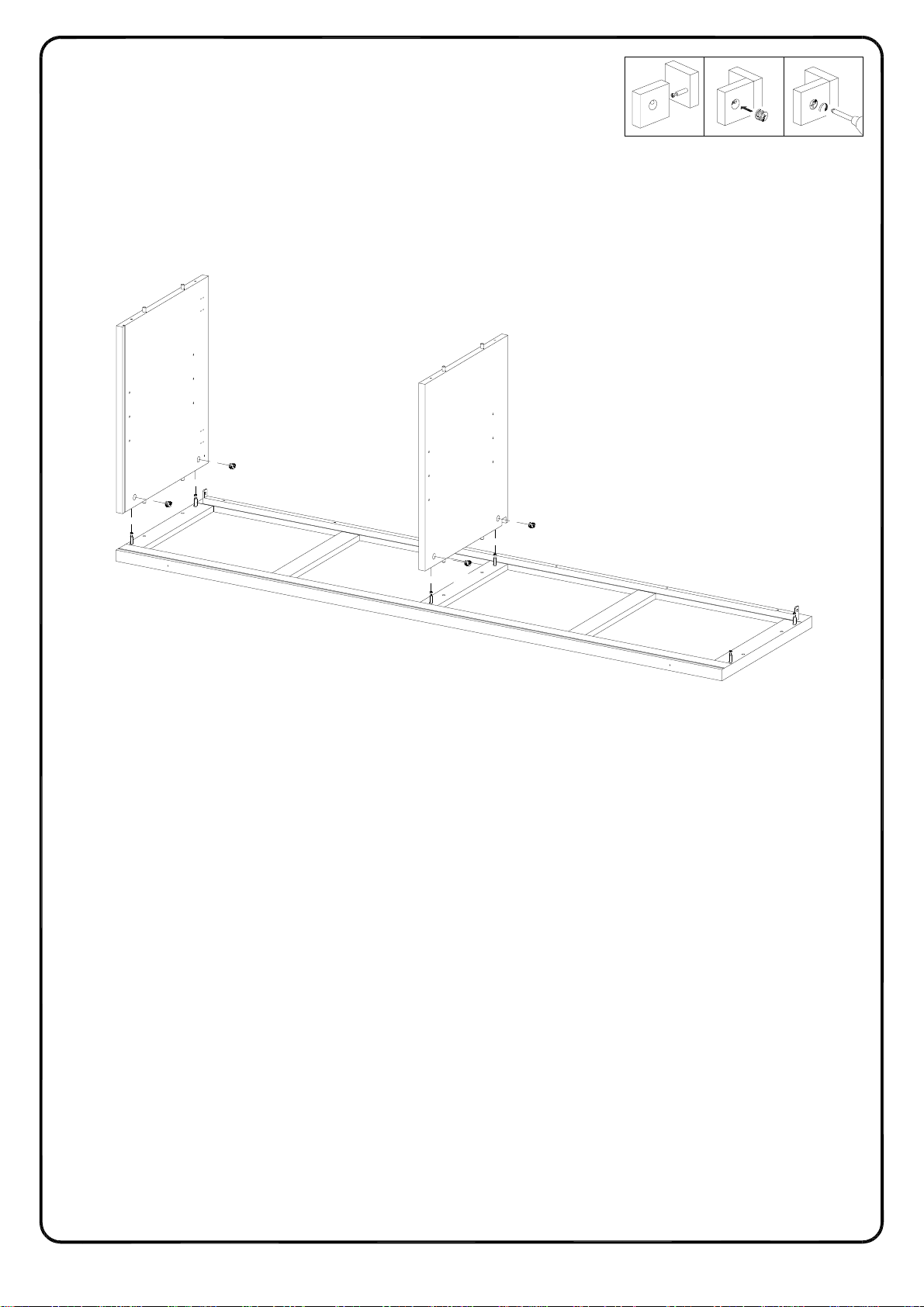

Attach part (3,5) to part (1), using Cam lock (C) secure part (3,5) to part (1) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (3,5) à la pièce (1) et en utilisant le verrou à came (C) fixez la pièce (3,5) à la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3,5) a la parte (1) y use el cierre de leva (C) para fijar la parte (3,5) a la parte (1) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3,5) an das Teil (1), und Befestigen Sie das Teil (3,5) an das Teil (1) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 6
P.15
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
4
C
C
(EN)
Attach part (4) to part (1), using Cam lock (C) secure part (4) to part (1) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (1) et en utilisant le verrou à came (C) fixez la pièce (4) à la pièce (1)
avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (1) y use el cierre de leva (C) para fijar la parte (4) a la parte (1) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (1), und Befestigen Sie das Teil (4) an das Teil (1) mit der
Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 7
P.16
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
4
3
6
T
T
T
6
3
(EN)
Using Screw (T) secure part (6) to part (3,4) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (T) pour fixer la pièce (6) à la pièce (3,4) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (T) para fijar la parte (6) a la parte (3,4) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie das Teil (6) ans Teil (3,4) mit der Schraube (T) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 8
P.17
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
7
3
5
4
(EN)
Place part (7) as per diagram.
(FR)
Placez la pièce (7) conformément au schéma.
(ESP)
Ponga la parte (7) según el diagrama.
(DE)
Platzieren Sie das Teil (7) gemäß der Abbildung.

Step 9
P.18
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
4
5
3
F
E
(EN)
Attach part (2) to part (3,4,5), using Screw (F) attach part (2) to part (3,4,5) with Hex key (E) as per
diagram.
(FR)
Fixez la pièce (2) à la pièce (3,4,5); utilisez la vis (F) pour fixer la pièce (2) à la pièce (3,4,5) avec
la clé hexagonale (E) conformément au schéma.
(ESP)
Fije la parte (2) a la parte (3,4,5) y use el tornillo (F) para fijar la parte (2) a la parte (3,4,5) con la
llave hexagonal (E) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4,5), dann befestigen Sie das Teil (2) an das Teil (3,4,5)
mit der Schraube (F) durch den Inbusschlüssel (E) gemäß Abbildung ein.

Step 10
P.19
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
9
10
10
L
E
L
(EN)
Using Bolt (L) attach part (10) to part (9) with Hex key (E) as per diagram. Note: please do not
fully tighten all bolts.
(FR)
Utilisez le boulon (L) pour fixer la pièce (10) à la pièce (9) avec la clé hexagonale (E)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (L) para unir la parte (10) a la parte (9) con la llave hexagonal (E) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (10) ans Teil (9) mit dem Bolzen (L) durch den Inbusschlüssel (E) gemäß
der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an.

Step 11
P.20
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
10
10
2
11
K
E
(EN)
Using Bolt (K) attach part (10,11) to part (2) with Hex key (E) as per diagram. Note: please fully
tighten all bolts from Step 10.
(FR)
Utilisez le boulon (K) pour fixer la pièce (10,11) à la pièce (2) avec la clé hexagonale (E)
conformément au schéma. Remarque: Veuillez serrez complètement tous les boulons de l'étape
10.
(ESP)
Use el perno (K) para unir la parte (10,11) a la parte (2) con la llave hexagonal (E) según el
diagrama. Nota: Por favor,apriete completamente todos los pernos del Paso 10.
(DE)
Befestigen Sie das Teil (10,11) ans Teil (2) mit dem Bolzen (K) durch den Inbusschlüssel (E)
gemäß der Abbildung. Hinweis:Bitte ziehen Sie alle Bolzen von Schritt 10 fest an.
