Walker Edison W70CSP User manual

Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
Revised 22/06/2021 (I)
W70CSP
ÍtemN.°: Artikel# :
W70CSP
W70CSP
W70CSP
TM
1 页

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
2 页

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
3 页

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
4 页

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
5 页

1
2
3
3
4
5
6
7
8
8
9
9
9
10
10
10
11
13
12
14
15
15
Listade piezas
P.6
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
6 页

26 pcs
A
B
C
D
E
F
G
30 pcs
30 pcs
8pcs
H
12 pcs
12 pcs
12 pcs
1
J1pc
pc
Ø8x30mm
Ø6x35mm
Ø6x50mm
M4
Ø15x11mm
HardwareList Listedu matériel
Listedespièces
P.7
Wooden dowel
Chevilleenbois
Clavijademadera
Holzdübel
Cambolt
Boulon àcame
Pernode leva
Nockenschraube
Camlock
Serrure àcame
Cerradurade leva
Zylindermutter
Bolt
Boulon
Perno
Bolzen
Shelfsupportpin
Goupille de supportd'étagère
Perno de soportedelestantepin
Regalstützstift
Plasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Flat-headscrew
Vis àtête plate
Flat-headscrew
Eltornillo de cabezaplana
Wrench
Cléhexagonale
Llavehexagonal
Sechskantschlüssel
Glue tube
Tubedecolle
Tubo de pegamento
KleberinTube
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø8x5x16mm
7 页

K30 pcs
Ø30mm
L 4 pcs Ø4x45mm
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
HardwareList Listedu matériel
Listedespièces
P.8
Sticker
Autocollant
Pegatina
Aufkleber
Screw
Vis
Tornillo
Schraube
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
8 页

1
2
B
B
A
A
B

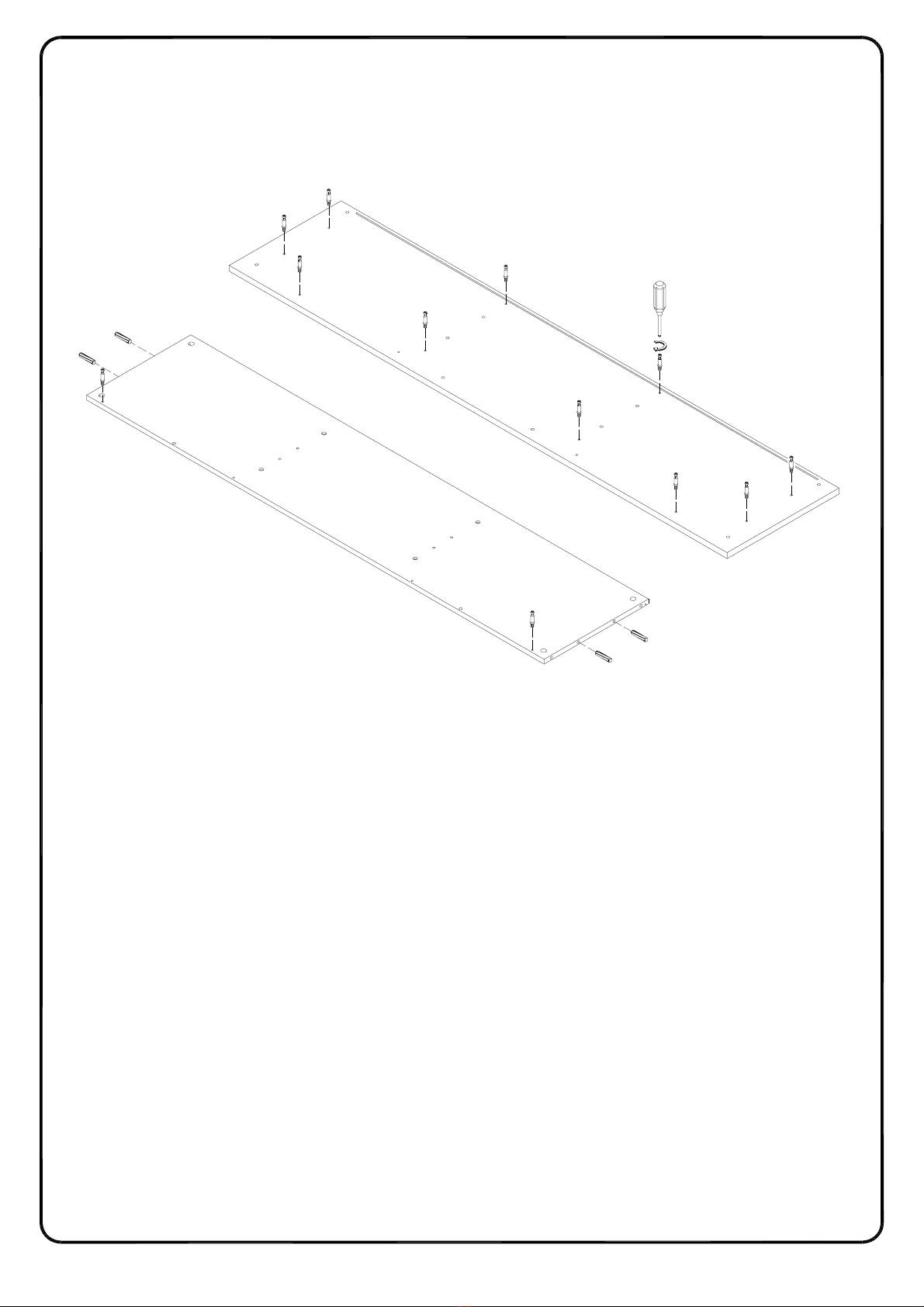

Step 1
(EN)
(FR)
(ESP)
(DE)
Insertwoodendowel (A) intopart(2),thensecurecambolt(B)intopart (1,2)withPhilipshead
screwdriver asperdiagram.
Insérezla chevilleenbois(A) danslapièce(2),puisfixezle boulon àcame(B)dans lapièce(1,2)
avecuntourneviscruciformeselonleschéma.
Insertela clavija demadera (A)enla parte(2),luegoasegureelpernodeleva(B)en laparte(1,2)
conundestornillador decabezaPhilipscomosemuestraen eldiagrama.
SetzenSie denHolzdübel(A)inTeil(2)ein undbefestigenSiedieNockenschraube (B)mit einem
Kreuzschlitzschraubendreher gemäß Abbildung inTeil (1,2).
P.9
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
B
BB
B
B
B
B
9 页

6
7
A
A
15
B
15
B
Step 2
P.10
(EN)
(FR)
(ESP)
(DE)
Insertwoodendowel (A) intoparts(6,7),thensecurecambolt(B)intopart(15)withPhilips head
screwdriver asperdiagram.
Insérezla chevilleenbois(A) danslespièces(6,7),puisfixezle boulon àcame(B)dans lapièce
(15)avecuntourneviscruciformecommeindiquésurleschéma.
Insertela clavija demadera (A)enlaspartes(6,7),luegoasegure el pernode leva(B)en laparte
(15)conundestornilladordecabezaPhilipscomosemuestraen eldiagrama.
SetzenSie denHolzdübel(A)indieTeile(6,7) einundbefestigenSiedieNockenschraube (B)
mitdemKreuzschlitzschraubendreher gemäß Abbildung inTeil (15).
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
B
B
A
A
A
A
A
10 页

A
3
3
4
5
A
A
A
A
A
A
A
Step 3
P.11
(EN)
(FR)
(ESP)
(DE)
Insertdowels(A) intopanels(3,4,5).
Insérezlegoujon(A)danslespanneaux(3,4,5).
Insertelasclavijas(A)enlospaneles(3,4,5).
SteckenSiedieDübel (A) in die Seitenplatten (3,4,5)ein.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
11 页

AAAA
11 12 13 14
B
B
B
B
Step 4
P.12
(EN)
(FR)
(ESP)
(DE)
Insertwoodendowel (A) intoparts(11,12,13,14),thensecurecambolt(B)intopart (11,12,13,14)
withPhilipsheadscrewdriver asperdiagram.
Insérezla chevilleenbois(A) danslespièces(11,12,13,14),puisfixezleboulon àcame(B)
danslapièce(11,12,13,14)avecuntourneviscruciformeselon leschéma.
Insertela clavija demadera (A)enlaspartes(11,12,13,14),luegoasegureelperno de leva(B)en
la parte(11,12,13,14)conundestornilladordecabezaPhilipscomosemuestraen eldiagrama.
SetzenSie denHolzdübel(A)indieTeile(11,12,13,14) einund befestigen Siedie
Nockenschraube(B)mitdemKreuzschlitzschraubendrehergemäß Abbildung inTeil (11,12,13,14).
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
B
B
B
B
B
12 页

13
3
11
21 3
C
3

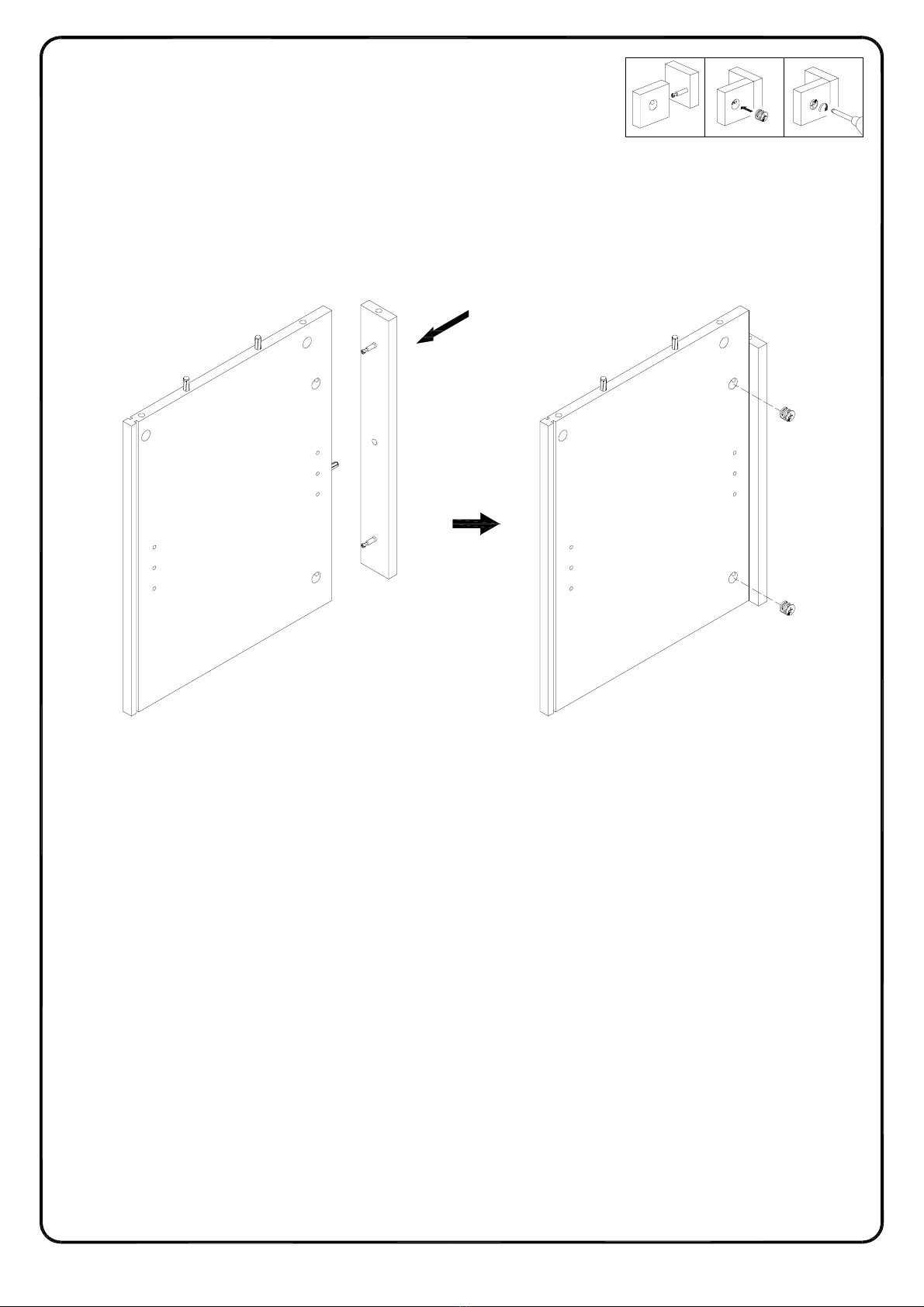

Step 5
P.13
(EN)
(FR)
(ESP)
(DE)
Attachlegs(11,13) topanel(3)usingcamboltsanddowelsasguides.Insert cam locks (C)into
panel (3) andtightenwithascrewdriver.
Fixezlespieds(11,13) aupanneau(3)enutilisantlesboulons àcameet les chevilles comme
guides.Insérezlesverrous àcame(C)danslespanneaux(3)etserrez avec un tournevis.
Fije laspatas(11,13)al panel (3) conpernosdelevaypasadorescomoguías. Insertelos cierres
deleva(C)enlospaneles(3)yapriételosconundestornillador.
BefestigenSie die Beine(11,13) andie Platte(3) mitder Nockenschraube und Dübelngemäß der
Anleitung.SteckenSie die Zylindermutter (C)in diePlatte(3)ein undziehen Siesiemit einem
Schraubendreherfest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
C
C
C
13 页

12
14
3
C
3

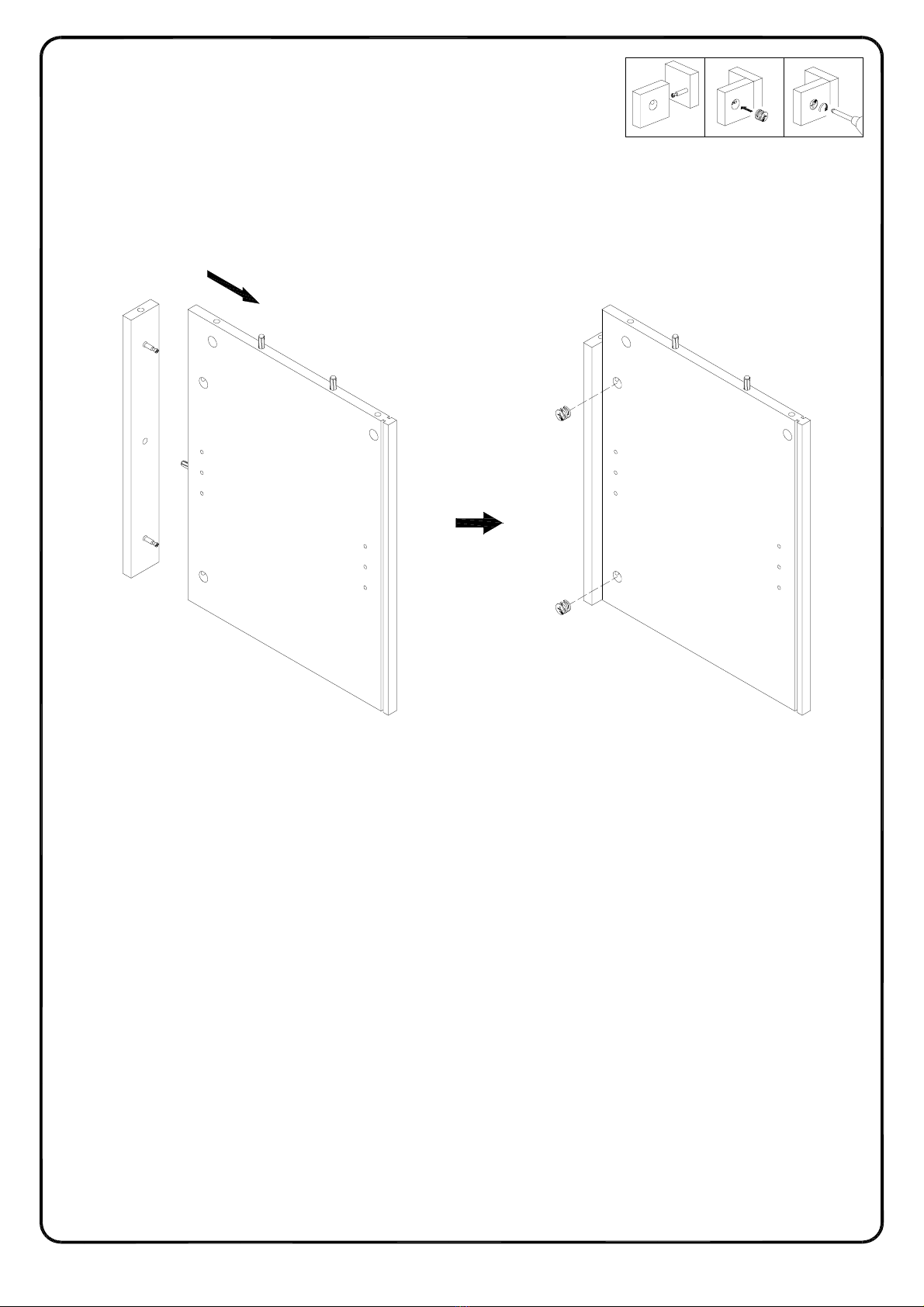

Step 6 21 3
P.14
(EN)
(FR)
(ESP)
(DE)
Attachlegs(12,14)tosecondpanel(3)usingcamboltsanddowelsas guides. Insert cam locks
(C)intopanel(3)andtightenwithascrewdriver.
Fixezlespieds(12,14) audeuxièmepanneau(3) enutilisantlesboulons àcameet les chevilles
commeguides.Insérezlesverrous àcame(C)danslespanneaux(3)etserrez avec un tournevis.
Fije laspatas(12,14)al segundopanel (3) conpernosdelevaypasadores comoguías. Insertelos
cierresdeleva(C)enlospaneles(3)yapriételosconundestornillador.
BefestigenSie die Beine(12,14)andiezweitePlatte(3) mitderNockenschraube und Dübeln
gemäß der Anleitung.SteckenSie die Zylindermutter (C)in diePlatte(3)einund ziehen Siesie
miteinemSchraubendreherfest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
C
C
C
14 页

2
7
L
L

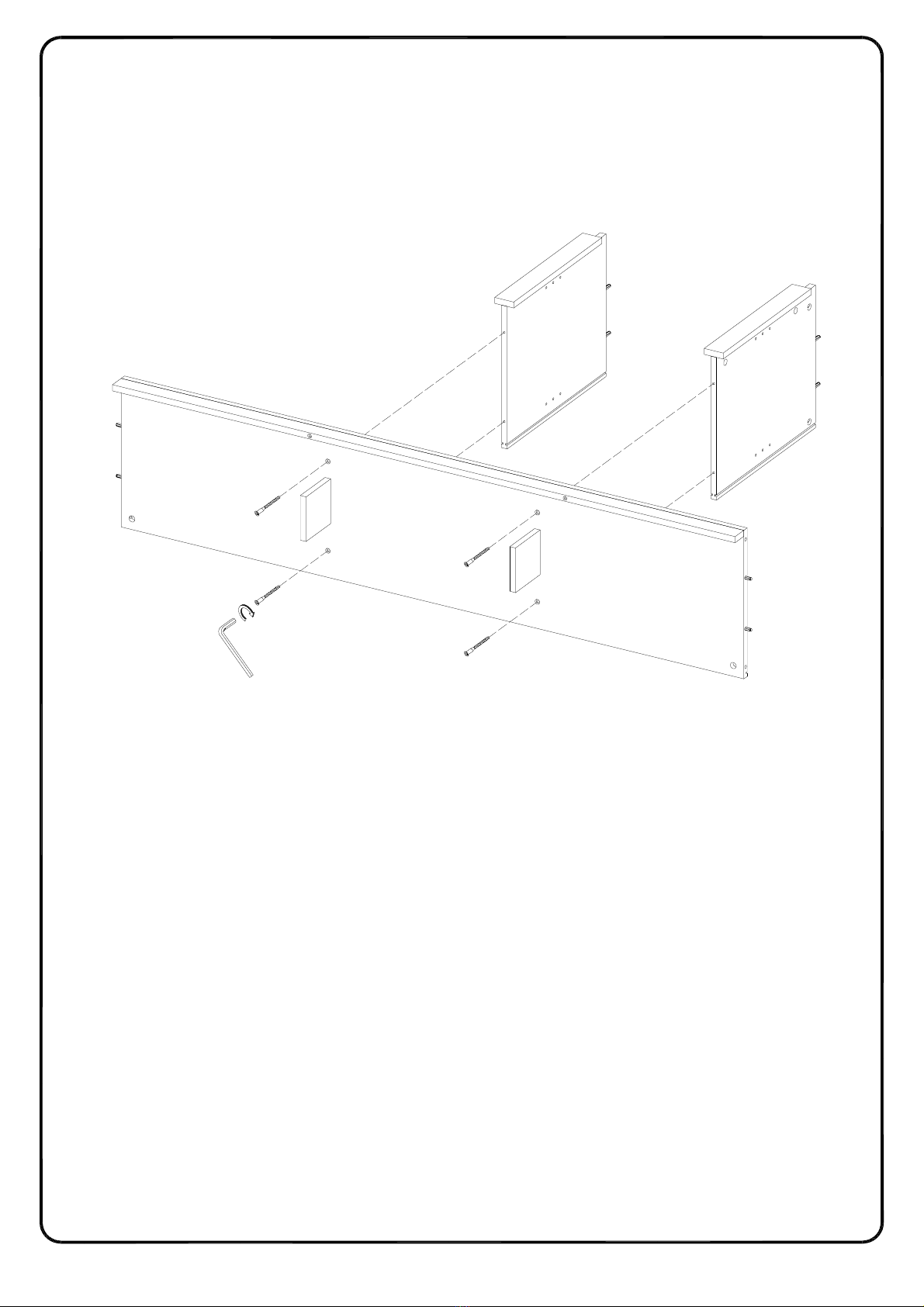

Step 7
P.15
(EN)
(FR)
(ESP)
(DE)
Attachslat(7) topanel(2)usingcamboltasguides.Insertcamlock(C)intoslat (7)and tighten
withascrewdriver.Secure screw(L)toslat(7)topanel(2).
Fixezla latte(7)aupanneau(2) enutilisantlesboulons àcamecommeguides. Insérez leverrou
decame(C)dansla latte(7)etserrezavecuntournevis.Fixezla latte(7)au panneau (2)en
utilisant la vis(L).
Fije el listón(7)al panel (2) conpernosdelevacomoguías.Inserteel cierre de leva(C)en el
listón(7)yapriételosconundestornillador.Fijeellistón(7)aelpanel(2) conlostornillos (L).
BefestigenSie die Leiste(7) andie Platte(2) mitder Nockenschraube gemäß derAnleitung.
SteckenSiedieZylindermutter(C)indieLeiste(7) einundziehenSie siemit einem
Schraubendreher fest.BefestigenSie die Leiste(7) andie Platte(2)mit derSchraube (L).
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
C
C
21 3
15 页

2
8
8
D
DH
Step 8
P.16
(EN)
(FR)
(ESP)
(DE)
Attachsupportlegs(8) topanel(2)usingbolts(D).Tightenbolts(D)withwrench(H).
Fixezle pieddesupport(8)aupanneau(2) enutilisantdesboulons(D).Serrerleboulon (D)avec
la cléhexagonale(H).
Fije lapatadesoporte(8) alpanel(2)conpernos(D).Aprietelospernos(D)conlallave(H).
BefestigenSie die Stützbeins(8) andie Platte(2) mitdemBolzen(D).Ziehen Sieden Bolzen(D)
mitdemInbusschlüssel(H)fest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
16 页

4
C
C
4
15
Step 9 21 3
P.17
(EN)
(FR)
(ESP)
(DE)
Attachslat(15)topanel (4) usingcamboltsanddowel asguides.Insertcam locks (C)intopanel
(4) andtightenwithascrewdriver.
Fixezlalatte(15)aupanneau(4) enutilisantlesboulons àcameetleschevilles commeguides.
Insérezlesverrous àcame(C)danslespanneaux(4)etserrez avec un tournevis.
Fije el listón(15) alpanel(4)conpernosdelevayclavijascomoguías.Insertelos cierres de leva
(C)enlospaneles(4)yapriételosconundestornillador.
BefestigenSie die Leiste(15)andiePlatte(4)mitderNockenschraube und Dübelngemäß der
Anleitung.SteckenSie die Zylindermutter (C)in diePlatte(4)ein undziehen Siesiemit einem
Schraubendreherfest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
17 页

5
C
C
5
15
Step 10 21 3
P.18
(EN)
(FR)
(ESP)
(DE)
Attachslat(15)topanel (5) usingcamboltsanddowel asguides.Insertcam locks (C)intopanel
(5) andtightenwithascrewdriver.
Fixezla latte(15) aupanneau(5)enutilisantlesboulons àcameetleschevilles commeguides.
Insérezlesverrous àcame(C)danslespanneaux(5)etserrez avec un tournevis.
Fije el listón(15) alpanel(5)conpernosdelevayclavijascomoguías.Insertelos cierres de leva
(C)enlospaneles(5)yapriételosconundestornillador.
BefestigenSie die Leiste(15)andiePlatte(5)mitderNockenschraube und Dübelngemäß der
Anleitung.SteckenSie die Zylindermutter (C)in diePlatte(5)ein undziehen Siesiemit einem
Schraubendreherfest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
18 页

2
4
5
D
D
H
Step 11
P.19
(EN)
(FR)
(ESP)
(DE)
Attachpanel(4,5)topanel (2) usingbolts(D).Tightenbolts(D)withwrench(H).
Fixezlepanneau(4,5) aupanneau(2)enutilisantdesboulons(D).Serrerleboulon (D)avec la
cléhexagonale (H).
Fije el panel (4,5) alpanel(2)conpernos(D).Aprietelospernos(D)conlallave(H).
BefestigenSie die Platte(4,5) andie Platte(2) mitdemBolzen(D).ZiehenSieden Bolzen(D)mit
demInbusschlüssel(H)fest.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
D
D
19 页

4
5
15
15
6
Step 12
P.20
(EN)
(FR)
(ESP)
(DE)
Attachslat(6) toslats(15) usingdowelas guide.
Fixezla latte(6) àlalatte(15)enutilisantla chevillecommeguide.
Fije el listón(6)al listón(15)conel pasador comoguía.
BefestigenSie die Leiste(6) andie Leiste(15)mitDübelngemäß derAnleitung.
Copyright 2012by Walker Edison Furniture Co., LLC. All rightsreserved.
20 页
