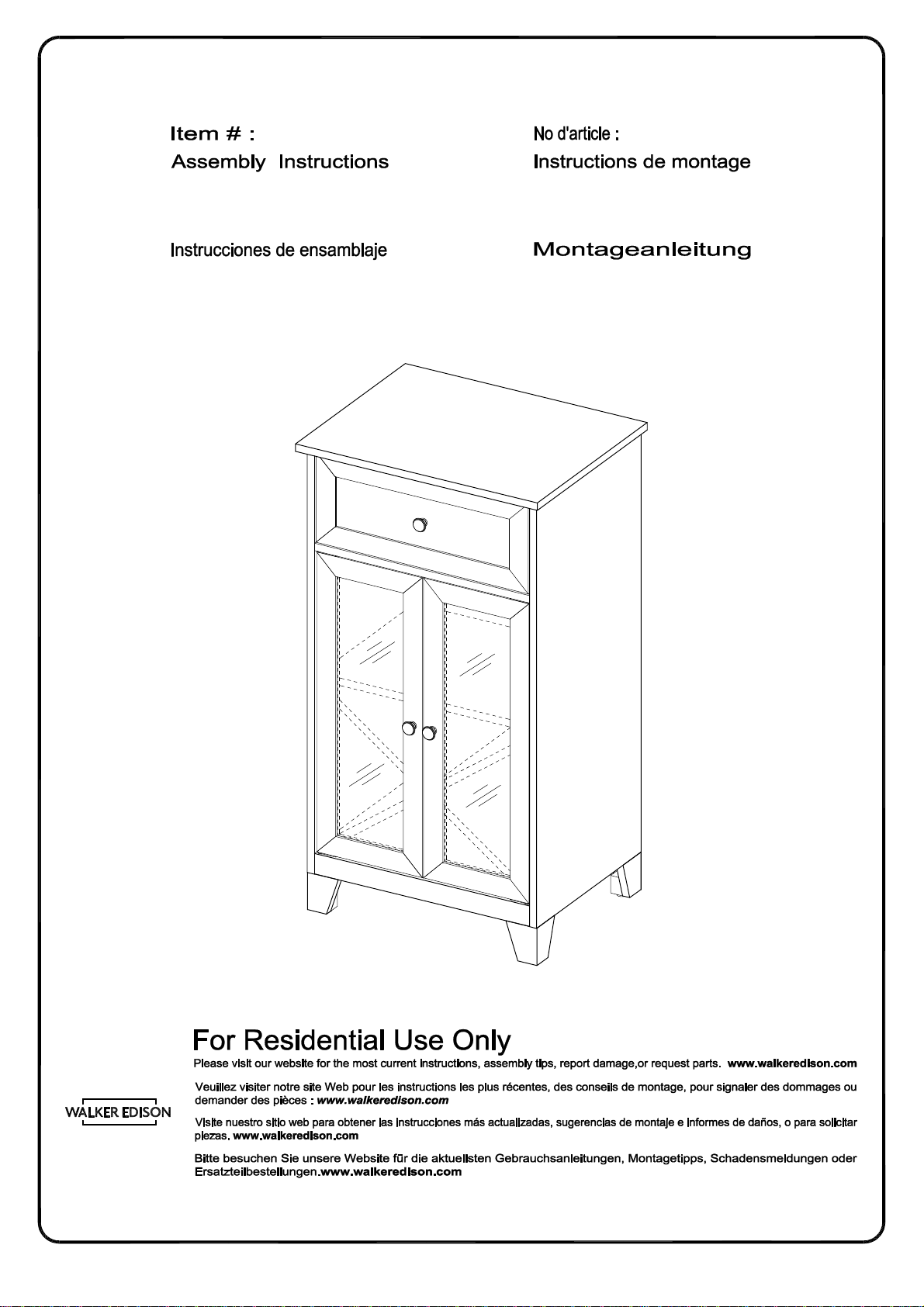

Walker Edison WLED3D User manual

WLED3D
temN.°: Artikel# :
Revised 18/05/2022 (F)
TM
WLED3D
WLED3D
WLED3D
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
1
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
1
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
1
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
1
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022

Listade piezas
1
2
3
4
5
6
7
8
9
10
10
11 12
13
13
13
13
14
15
16
17
18
19
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

HardwareList Listedu matériel
Listedespièces
Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
26 pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
29 pcs
Ø6x35mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
29 pcs
DDoorstopper
Butéede porte
Tapóndela puerta
Türstopper
1pc
Ø3x12mmE Screw
Vis
Tornillo
Schraube
10 pcs
FHandle
Poignée
Mango
Griff
3pcs
Ø4x22mmG Bolt
Boulon
Perno
Bolzen
2pcs
Ø4x12mmJ Screw
Vis
Tornillo
Schraube
16 pcs
45x15x2.0mmH Metal piece
Plaquette àloquet
Piezademetal
Metallstück
8pcs
KPlasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
4pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022

HardwareList Listedu mat riel
Listedespièces
Ø30mmT Sticker
Autocollant
Pegatina
Aufkleber
29 pcs
Ø3x17mmL Screw
Vis
Tornillo
Schraube
4pcs
Ø3*12mmM Screw
Vis
Tornillo
Schraube
12 pcs
Ø4*32mmN Screw
Vis
Tornillo
Schraube
5pcs
PDoor hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
2pcs
QDoor hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
2pcs
Ø9.5*12mmR Plasticpivot
Pivotenplastique
Pivotedeplástico
Kunststoffbolzen
4pcs
U*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.
Drawerslider
Curseur dutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque:Cettepièceestlivr epr assembl e
àdesfinsd'exp ditionet doit êtred mont epour
terminer l'assemblage du bureau.
*Nota:Estapiezavienepremontadaparasu
envíoydebe serdesmontada paracompletar el
montajedel escritorio.
*Hinweis:DiesesTeil wirdzuden Versandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.
set
1
Ø4*10mmS Screw
Vis
Tornillo
Schraube
2pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022
8"

he hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
hilips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza hilips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Hardware List Liste du matériel
Liste des pièces
AA Glue tube
Tube de colle
Tubo de pegamento
Kleber in Tube
2pcs
Ø4x25mmZ Screw
Vis
Tornillo
Schraube
1pc
Copyright © by Walker Edison Furniture Co., LLC. All rights reserved. .9
2022
Ø4x9mmV Bolt
Boulon
erno
Bolzen
1pc
Wlastic strap
Sangle en plastique
Correa de plástico
Kunststoffband
1pc
YNut
l'écrou
Tuerca
Schraube
1pc
Ø4*12mmX Screw
Vis
Tornillo
Schraube
1pc

A
5
6
A
A
A
A
A
A
A
D
E
E
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

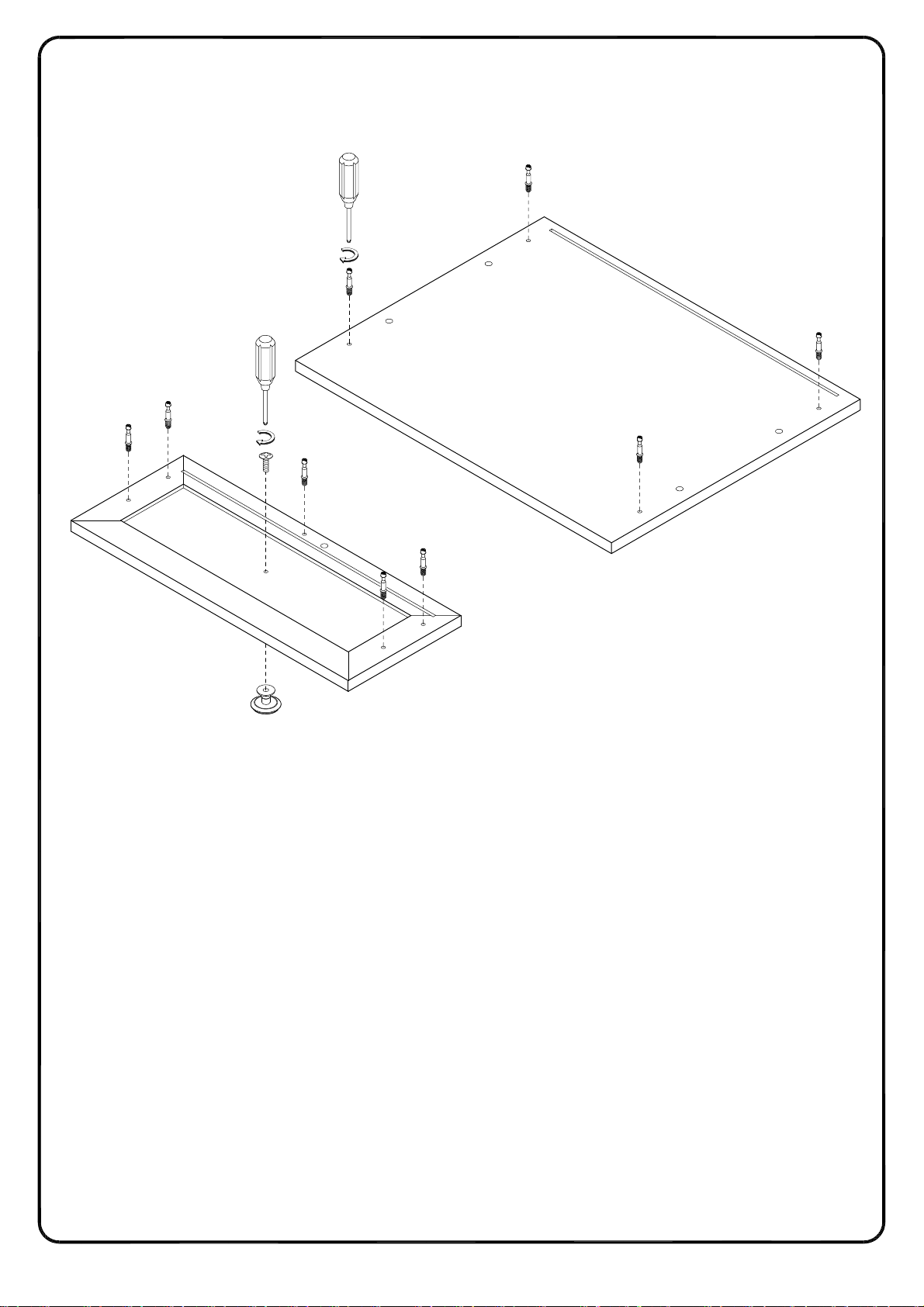

Step 1
P.10
2022
(EN)
Insert wooden dowel (A) into part (5,6), then using Screw (E) attach Door stopper (D) to part
(5) with Philips head screwdriver as per diagram.
(FR)
Insérez le goujon en bois (A) dans la pièce (5,6), puis utilisez la vis (E) pour fixer la butée de
porte (D) à la pièce (5) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6), luego use el tornillo (E) para fijar el tapón de
la puerta (D) a la parte (5) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6) ein, befestigen Sie dann den Türstopper (D)
ans Teil (5) mit der Schraube (E) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

2
13 13 13 13
19
AAAAA A AA
A
A
A
A
A
A
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

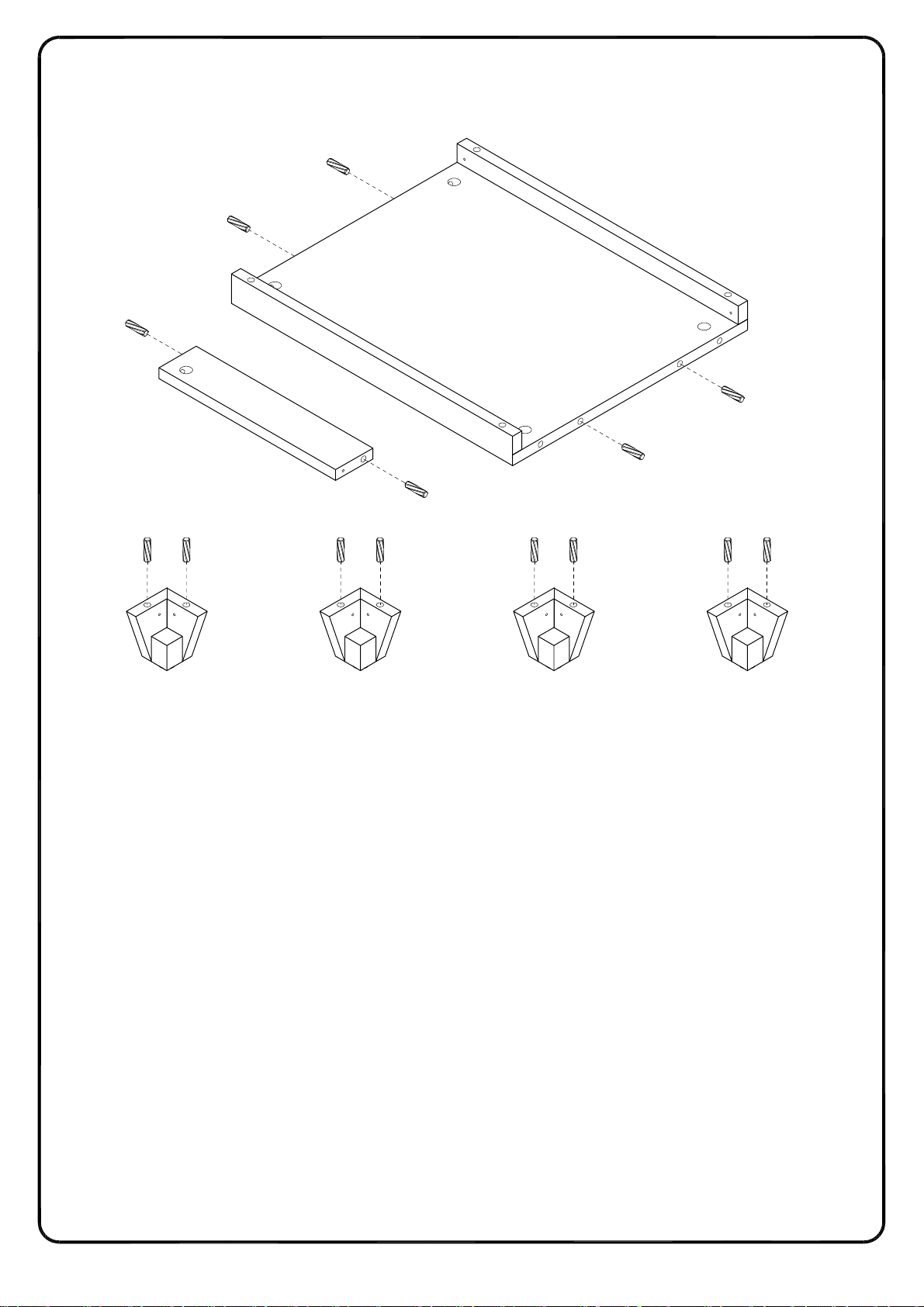

Step 2
P.11
2022
(EN)
Insert wooden dowel (A) into part (2,13,19) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,13,19) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,13,19) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,13,19) gemäß der Abbildung ein.

1
14
BB
B
B
B
B
B
B
B
F
V
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
2022
(EN)
Secure Cam bolt (B) into part (1,14) with Philips head screwdriver, then using Bolt (V) attach
Handle (F) to part (14) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1,14) avec un tournevis cruciforme, puis utilisez le
boulon (V) pour fixer la poignée (F) à la pièce (14) avec un tournevis cruciforme conformément
au schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1,14) con un destornillador de cabeza Philips, luego
use el perno (V) para fijar el mango (F) a la parte (14) con un destornillador de cabeza Philips
como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1,14) durch den
Kreuzschlitzschraubendreher von Philips, befestigen Sie dann den Griff (F) an das Teil (14) mit
dem Bolzen (V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
U
U
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
P.13
2022
(EN)
Pick up the slider arm (U) and separate the slide runner for the following Steps. Extend the
slide runner all the way forward, press the plastic release lever of the slider arm up and pull the
slide runner completely out.
(FR)
Ramassez le bras coulissant (U) et séparez le coulisseau pour les étapes suivantes. Déployez
le coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique
du bras coulissant vers le haut et tirez complètement le coulisseau vers l'extérieur.
(ESP)
Recoja el brazo deslizante (U) y separe el corredor deslizante para los siguientes pasos.
Extienda el corredor deslizante hasta el final, presione la palanca plástica de liberación del
brazo deslizante hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen Sie die Schubladenschiene (U) und trennen Sie den Schlittenläufer für die folgenden
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-
Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer
vollständig heraus.

3
4
B
B
BBB
BB
B
BB
B
BB
B
BB
B
B
B
B
M
M
M
M
MM
A
A
A
A
U
U
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.14
2022
(EN)
Insert wooden dowel (A) into part (3,4), secure Cam bolt (B) into part (3,4) with Philips head
screwdriver, using Screw (M) attach Drawer slider (U) to part (3,4) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4), puis fixez le boulon à came (B) dans la pièce
(3,4) avec un tournevis cruciforme, et utilisez la vis (M) pour fixer le curseur du tiroir (U) à la
pièce (3,4) avec un tournevis cruciforme selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4), luego asegure el perno de leva (B) en la
parte (3,4) con un destornillador de cabeza Philips, y use el tornillo (M) para fijar el deslizador
del cajón (U) a la parte (3,4) con un destornillador de cabeza Philips como se muestra en el
diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4) ein, dann befestigen Sie die Nockenschraube
(B ) in das Teil (3,4) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie
den Schubladenschieber (U) an das Teil (3,4) mit der Schraube (M) durch den
Kreuzschlitzschraubendreher von Philips gemäß Abbildung.

1 3
3
10
10
C
CC
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.15
2022
(EN)
Attach part (10) to part (3), using Cam lock (C) secure part (10) to part (3) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (10) à la pièce (3); en utilisant le serrure à came (C) fixez la pièce (10) à la
pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (10) a la parte (3), luego use el cierre de leva (C) para fijar la parte (10) a la parte
(3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (10) an das Teil (3), und sichern Sie das Teil (10) an das Teil (3) mit
der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

1 3
3
2
5
6
C
C
C
C
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.16
2022
(EN)
Attach part (2,5,6) to part (3), using Cam lock (C) secure part (2,5,6) to part (3) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (2,5,6) à la pièce (3), puis en utilisant le serrure à came (C) serrez la pièce (2,5,6)
à la pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (2,5,6) a la parte(3), luego use el cierre de leva (C) para fijar la parte (2,5,6) a la
parte (3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (2,5,6) an das Teil (3), und sichern Sie dann das Teil (2,5,6) an das Teil
(3) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

1 3
42
5
6
10
10
C
CC
C
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
P.17
2022
(EN)
Attach part (4) to part (2,5,6,10), using Cam lock (C) secure part (4) to part (2,5,6,10) with
Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (2,5,6,10); en utilisant le verrou à came (C) fixez la pièce (4) à la
pièce (2,5,6,10) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (2,5,6,10), y usando el cierre de leva (C) asegure la parte (4) a la
parte (2,5, 6,10) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (2,5,6,10), und befestigen Sie das Teil (4) an das Teil
(2,5,6,10) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

1 3
4
5
6
C
C
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
2022
(EN)
Using Cam lock (C) secure part (5,6) to part (4) with Philips head screwdriver as per diagram.
(FR)
En utilisant le serrure à came (C) fixez la pièce (5,6) à la pièce (4) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (5,6) a la parte (4) con un destornillador de cabeza
Philips según el diagrama.
(DE)
Befestigen Sie das Teil (5,6) an das Teil (4) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung .

2
13
13
13
13
3
4
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
2022
(EN)
Secure part (13) into part (2,3,4) as per diagram.
(FR)
Fixez la pièce (13) à la pièce (2,3,4) selon le schéma.
(ESP)
Fije la parte (13) a la parte (2,3,4) según el diagrama.
(DE)
Befestigen Sie das Teil (13) in das Teil (2,3,4) gemäß der Abbildung.

2
3
4
13
13
13
13 H
H
J
J
J
J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.20
2022
(EN)
Using Screw (J) attach Metal piece (H) to part (2,3,4,13) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (J) pour fixer la pièce métallique (H) à la pièce (2,3,4,13) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (J) para fijar la pieza metálica (H) a la parte (2,3,4,13) con un destornillador de
cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Metallstück (H) an das Teil (2,3,4,13) mit der Schraube (J) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
