Walker Edison W56CVY4DR User manual

P.1
Revised 25/10/2021 (I)
temN.°: Artikel# :
W56CVY4DR W56CVY4DR
W56CVY4DR W56CVY4DR
TM
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
1 页

VIII. Drill may be needed for securing product to wall.
General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A hillips head screwdriver is required for the assembly of this product .
VII. ower tools should not be used to assemble this product.
(EN)
21
.2
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
2 页

Instructionsdemontageg nrales
I. Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III. Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV. Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V. La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI. Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII. Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
.3
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
3 页

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III. Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV. Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V. Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI. Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII. Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ES )
21
.4
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
4 页

Allgemeine Montagerichtlinien
I. AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III. EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV. DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V. Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI. Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII. Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
.5
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
5 页

Lista de piezas
.6
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
x 4
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12 13
14
15
16
17
18
19
6 页

Hardware List Liste du matériel
Liste des pièces
.7
Cheville en bois
Serrure à came
Boulon à came
oignée
Boulon de poignée
Autocollant
Clavija de madera
Cerradura de leva
erno de leva
Mango
erno de la manija
egatina
Holzdübel
Zylindermutter
Nockenschraube
Griff
Griffbolzen
Aufkleber
Boulon
erno
Bolzen
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
A
B
C
D
E
F
G
H
pcs
24 pcs
Wooden dowel
Ø8x30mm
Ø6x35mm Cam bolt 36
pcs
Cam lock
Ø15x 9 mm 20
pcs
Cam lock
Ø15x11mm 16
pcs
Ø30mm 36
Sticker
pcs
M6x12mm 16
Bolt
Handle
Handle Bolt
pcs
4
pcs
8
Ø4x12mm
Serrure à came
Cerradura de leva
Zylindermutter
J
Boulon
erno
Bolzen
pcs
M6x25mm 4
Bolt
7 页

HardwareList Listedu mat riel
Listedespièces
P.8
Cl hexagonale
Llavehexagonal
Inbusschlüssel
Caleenplastique
Sangleen plastique
Écrou
Cuñadeplástico
Correaplástica
Tuerca
Kunststoffkeil
Kunststoffband
Mutter
Copyright ©2021 by Walker Edison Furniture Co., LLC. All rightsreserved.
K
L
M
pc
1
M4 HexKey
Screw
Ø4x32mm
Ø6x50mm pcs
8
N
P
Plasticwedge 16 pcs
Screw 16 pcs
Ø3x17mm
Q
R
S
T
24 pcs
Screw 2pcs
Ø4x12mm
Ø4x25mm Screw
Plasticstrap
2pcs
2pcs
Nut 2pcs
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Screw
Vis
Tornillo
Schraube
1 页

Hardware List Liste du matériel
Liste des pièces
.9
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
Drawer slider
* Note: This piece comes preassembled for
shipping purposes and must be disassembled
to complete the desk assembly.
Sets4
U
V
Curseur du tiroir
Deslizador del cajón
Schubladenschieber
* Remarque: Cette pièce est livrée préassemblée à
des fins d'expédition et doit être démontée pour
terminer l'assemblage du bureau.
* Nota: Esta pieza viene premontada para su envío y
debe ser desmontada para completar el montaje del
escritorio.
* Hinweis: Dieses Teil wird zu den Versandzwecken
vormontiert geliefert und muss zerlegt werden, um die
Montage des Tisches abzuschließen.
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
hilips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza hilips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Vis
Tornillo
Schraube
pcs
Screw
Ø3x12mm 48
W
Tube de colle
Tubo de pegamento
Kleber in Tube
pc
1
Glue tube
12"
9 页

.10
Step 1
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
1
2
5
8
8
C
C
C
C
C
C
A
A
A
A
A
A
A
A
A
A
A
(EN)
Insert wooden dowel (A) into parts (2,5,8), and secure Cam bolt (C) into part (1) with hilips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (2,5,8), puis fixez le boulon à came (C) à la
pièce (1) avec le tournevis cruciforme conformément au schéma.
(ES )
Inserte la clavija de madera (A) en las partes (2,5,8) , luego fije el perno de leva (C) en la parte
(1) con un destornillador de cabeza hilips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (2,5,8) ein, befestigen Sie dann die
Nockenschraube (C) in das Teil (1) mit dem Kreuzschlitzschraubendreher von hilips gemäß
der Abbildung.
10 页

Slider arm
Slider bracket
Slider arm
Slider bracket
.11
Step 2
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
V
V
(EN)
ick up the slider arm (V) and separate the slide runner for the following Steps. Extend the
slide runner all the way forward,press the plastic release lever of the slider arm up and pull the
slide runner complete out .
(FR)
Ramassez le bras coulissant (V) et séparez le coulisseau pour les étapes suivantes. Déployez
le coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique
du bras coulissant vers le haut et tirez le coulisseau vers l'extérieur.
(ES )
Recoja el brazo deslizante (V) y separe el corredor deslizante para los siguientes pasos.
Extienda el corredor deslizante hasta el final, presione la palanca plástica de liberación del
brazo deslizante hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen Sie die Schubladenschiene (V) und trennen Sie den Schlittenläufer für die folgenden
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den
lastik Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den
Schlittenläufer vollständig heraus.
11 页

Step 3
.12
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
V
V
V
V
47
U
U
U
U
U
UU
U
U
U
U
U
(EN)
Using screw (U) attach Drawer slider (V) into parts (4,7) with hilips head screwdriver as per
diagram.
(FR)
Utilisez la vis (U) pour fixer le curseur du tiroir (V) aux pièces (4,7) avec un tournevis
cruciforme conformément au schéma.
(ES )
Utilice el tornillo (U) para fijar el deslizador del cajón (V) a las partes (4,7) con un destornillador
de cabeza hilips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (V) an die Teile (4,7) durch den
Kreuzschlitzschraubendreher von hilips mit der Schraube (U) gemäß der Abbildung.
12 页

Step 4
.13
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
74
A
A
A
A
C
C
C
A
A
A
A
C
C
C
(EN)

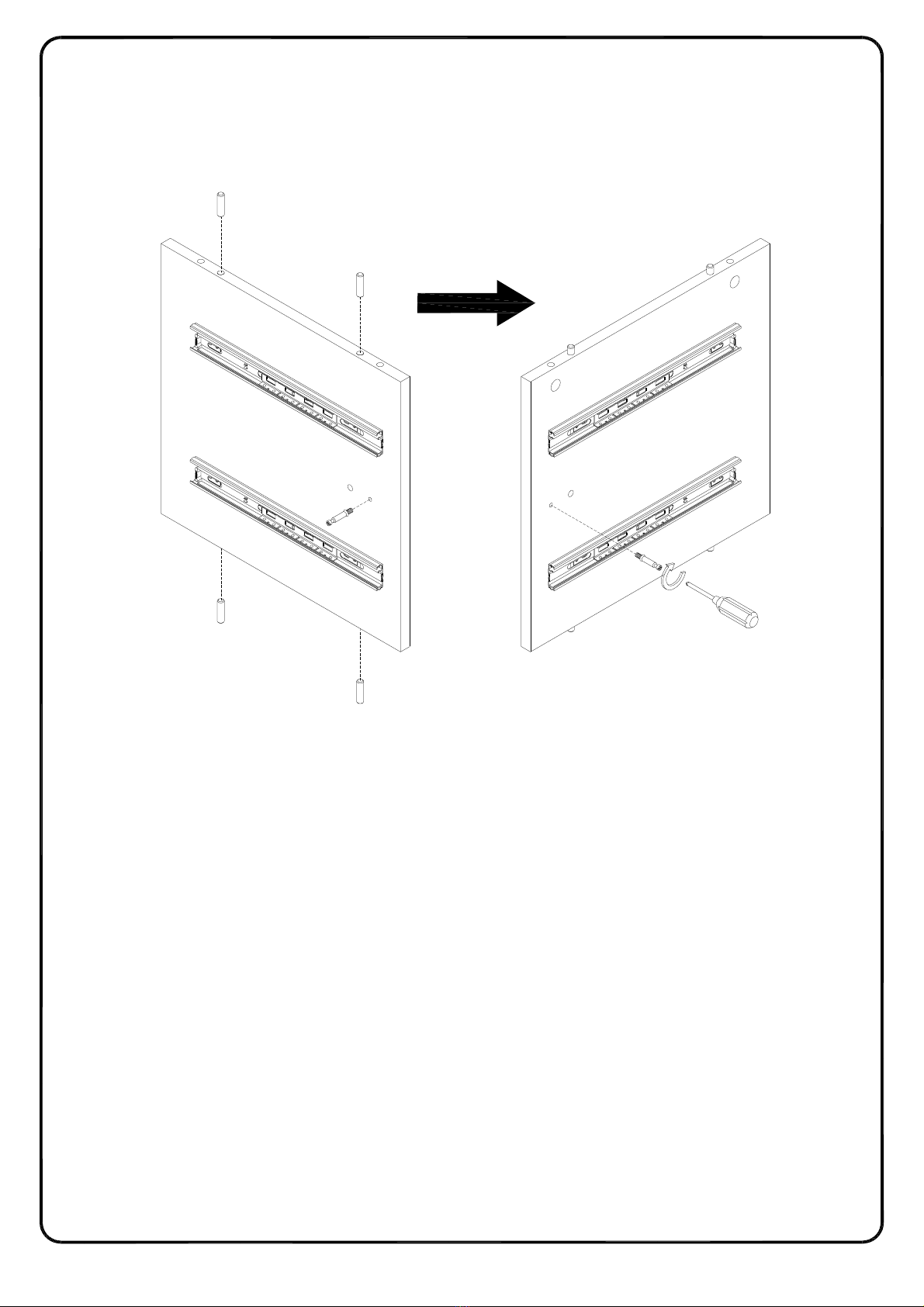

Insert wooden dowel (A) into parts (4,7), and secure Cam bolt (C) into parts (4,7) with hilips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (4,7)，puis fixez le boulon à came (C) aux
pièces (4,7) avec un tournevis cruciforme conformément au schéma.
(ES )
Inserte la clavija de madera (A) en las partes (4,7) , luego fije el perno de leva (C) en las partes
(4,7) con un destornillador de cabeza hilips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (4,7) ein, dann befestigen Sie die Nockenschraube
(C) in die Teile (4,7) mit dem Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.
13 页

Step 5
.14
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
V
V
V
V
U
U
U
U
U
U
U
U
U
U
U
U
6 6
(EN)
Using screw (U) attach Drawer slider (V) into parts (6) with hilips head screwdriver as per
diagram.
(FR)
Utilisez la vis (U) pour fixer le curseur du tiroir (V) aux pièces (6) avec un tournevis cruciforme
conformément au schéma.
(ES )
Utilice el tornillo (U) para fijar el deslizador del cajón (V) a las partes (6) con un destornillador
de cabeza hilips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (V) an die Teile (6) durch den
Kreuzschlitzschraubendreher von hilips mit der Schraube (U) gemäß der Abbildung.
14 页

Step 6
.15
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
C
C
A
A
A
A
66
(EN)
Insert wooden dowel (A) into part (6), and secure Cam bolt (C) into part (6) with hilips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (6)， puis fixez le boulon à came (C) à la pièce (6)
avec un tournevis cruciforme conformément au schéma.
(ES )
Inserte la clavija de madera (A) en la parte (6) , luego fije el perno de leva (C) en la parte (6)
con un destornillador de cabeza hilips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (6) ein, befestigen Sie dann die Nockenschraube
(C) in das Teil (6) mit dem Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.
15 页

Step 7
.16
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
5
2
K
K
L
Finished edge
(EN)
Attach part (5) into part (2) as per diagram, then using Screw (K) attach part (2) to part (5) with
Hex key (L) as per diagram.
(FR)
Fixez la pièce (5) à la pièce (2) conformément au schéma, puis utilisez la vis (K) pour fixer la
pièce (2) à la pièce(5), avec la clé hexagonale (L) selon le schéma.
(ES )
Fije la parte (5) a la parte (2) según el diagrama, luego use el tornillo (K) para fijar la parte (2)
a la parte (5) con la llave hexagonal (L) según el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (2) gemäß der Abbildung, befestigen Sie dann das Teil
(2) an das Teil (5) mit mit der Schraube (K) durch den Sechskantschlüssel (L) gemäß
Abbildung.
16 页

Step 8
.17
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
C
C
2
(EN)
Secure Cam bolt (C) into part (2) with hilips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (C) à pièce (2) avec un tournevis cruciforme conformément au
schéma.
(ES )
Asegure el perno de leva (C) en la parte (2) con un destornillador de cabeza hilips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (C) in das Teil (2) durch den Kreuzschlitzschraubendreher
von hilips gemäß der Abbildung.
17 页

Step 9
P.18
Copyright 2021 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
2
6
B
B
(EN)
Attachpart(6) intopart(2) asperdiagram,thenusingCamlock(B) secure part(6)topart (2)
withPhilipsheadscrewdriver asperdiagram.
(FR)
Fixezla pièce(6) àlapièce(2)conformémentauschéma,puisenutilisant leSerrure àcame
(B) fixezla pièce(6) àlapièce(2) avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laparte(6) enlaparte(2) segúneldiagrama,luegouseel Cerraduradeleva(B)parafijar
la parte(6)alaparte(2) conundestornillador decabezaPhilips segúneldiagrama.
(DE)
BefestigenSie dasTeil(6) in dasTeil(2) gemäß der Abbildung, und befestigen Siedann das
Teil(6)andasTeil(2)mitder Zylindermutter(B)durchdenKopfschraubendrehervon Philips
gemäß derAbbildung.
1 页

Step 10
.19
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
21 3
6
B
8
(EN)
Attach part (8) into part (6) as per diagram, then using Cam lock (B) secure part (8) to part (6)
with hilips head screwdriver as per diagram.
(FR)
Fixez la pièce (8) à la pièce (6) conformément au schéma, puis en utilisant le Serrure à came
(B) fixez la pièce (8) à la pièce (6) avec un tournevis cruciforme conformément au schéma.
(ES )
Fije la parte (8) en la parte (6) según el diagrama, luego use el Cerradura de leva (B) para fijar
la parte (8) a la parte (6) con un destornillador de cabeza hilips según el diagrama.
(DE)
Befestigen Sie das Teil (8) in das Teil(6) gemäß der Abbildung, und befestigen Sie dann das
Teil (8) an das Teil (6) mit der Zylindermutter (B) durch den Kopfschraubendreher von hilips
gemäß der Abbildung.
19 页

Step 11
.20
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
21 3
8
2
B
B
B
4
(EN)
Attach parts (2,8) into part (4) as per diagram, then using Cam lock (B) secure parts (2,8) to
part (4) with hilips head screwdriver as per diagram.
(FR)
Fixez les pièces (2,8) à la pièce (4) conformément au schéma, puis en utilisant le Serrure à
came (B) fixez les pièces (2,8) à la pièce (4) avec un tournevis cruciforme conformément au
schéma.
(ES )
Fije las partes (2,8) en la parte (4) según el diagrama, luego use el Cerradura de leva (B) para
fijar las partes (2,8) a la parte (4) con un destornillador de cabeza hilips según el diagrama.
(DE)
Befestigen Sie die Teile (2,8) in das Teil (4) , und befestigen Sie dann die Teile (2,8) an das
Teil (4) mit der Zylindermutter (B) durch den Kopfschraubendreher von hilips gemäß der
Abbildung.
20 页
