Walker Edison HAMMF3F User manual

.1
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
evised 13/03/2023 (E)
Ítem N.°: Artikel# :
HAMMF3F HAMMF3F
HAMMF3F HAMMF3F
TM

.2
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
General Assembly Guidelines
. Ensure that all parts and hardware are available before beginning assembly.
. Follow each step carefully to ensure the proper assembly of this product.
. Two people are recommended for ease in the assembly of this product.
V. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
V. A hillips head screwdriver is required for the assembly of this product.
V. ower tools should not be used to assemble this product.
Ⅸ. Concealed hinges are three-way adjustable.
V. Drill may be needed for securing product to wall.
(EN)
1
Horizontal
by screw adjustment
In-and-Out
by loosening the hinge-arm
mounting screw or via cam
adjustment
Vertical
Via slots in the mounting
plate or via cam adjustment

.3
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

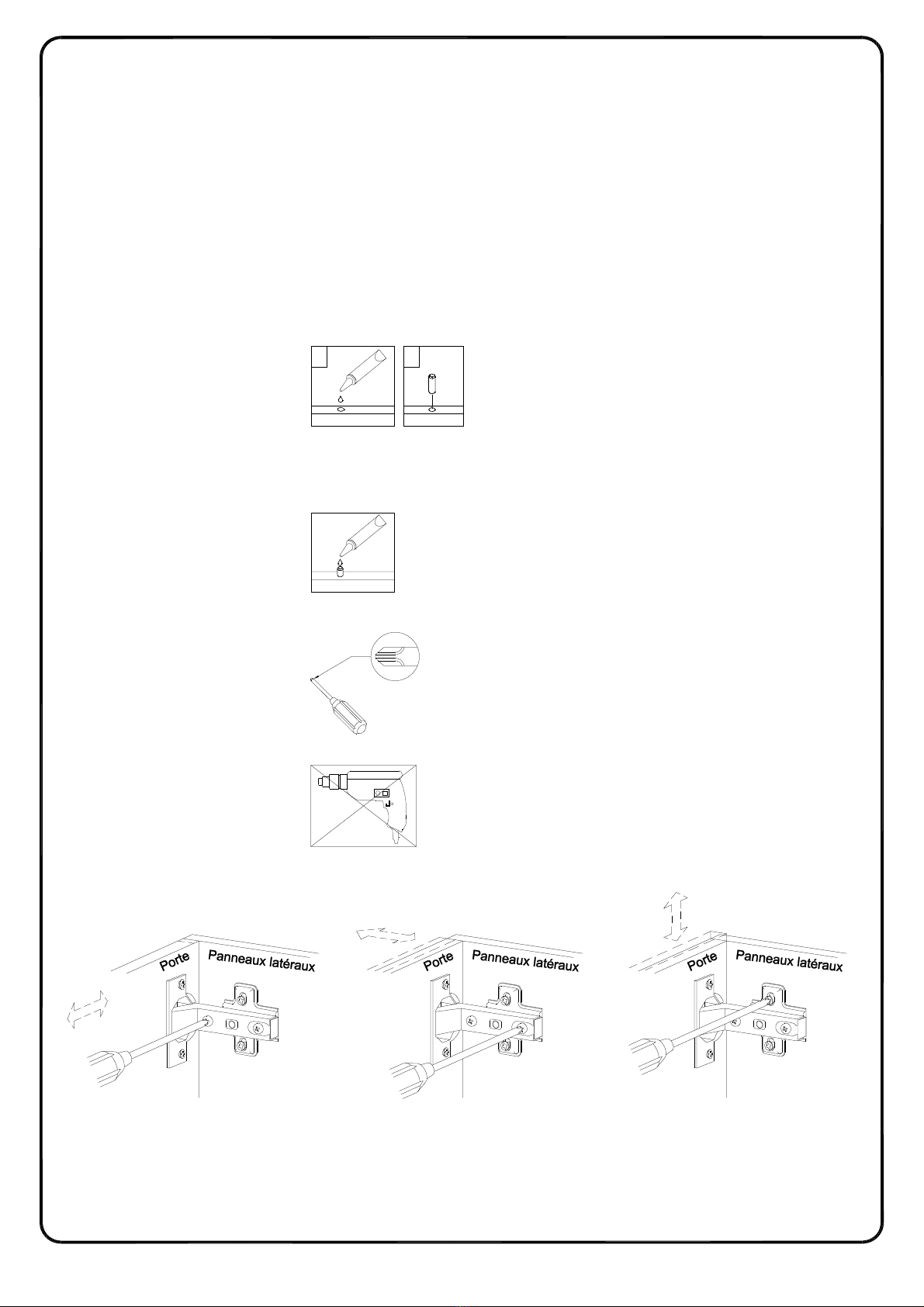

nstructions de montage générales
. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de commencer
le montage.
. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de ce produit.
. l est recommandé d'être deux pour faciliter le montage de ce produit.
V. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
V. Un tournevis cruciforme est requis pour le montage de ce produit.
V. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
Ⅸ. Les charnières dissimulées sont réglables en trois sens.
V. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
1
À l'horizontale
par réglage de vis
intérieur et extérieur
en desserrant le bras de la
charnière vis de montage
ou par réglage de verrou à
came
À la verticale
Par les fentes dans la plaque
de montage ou par réglage de
verrou à came

.4
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

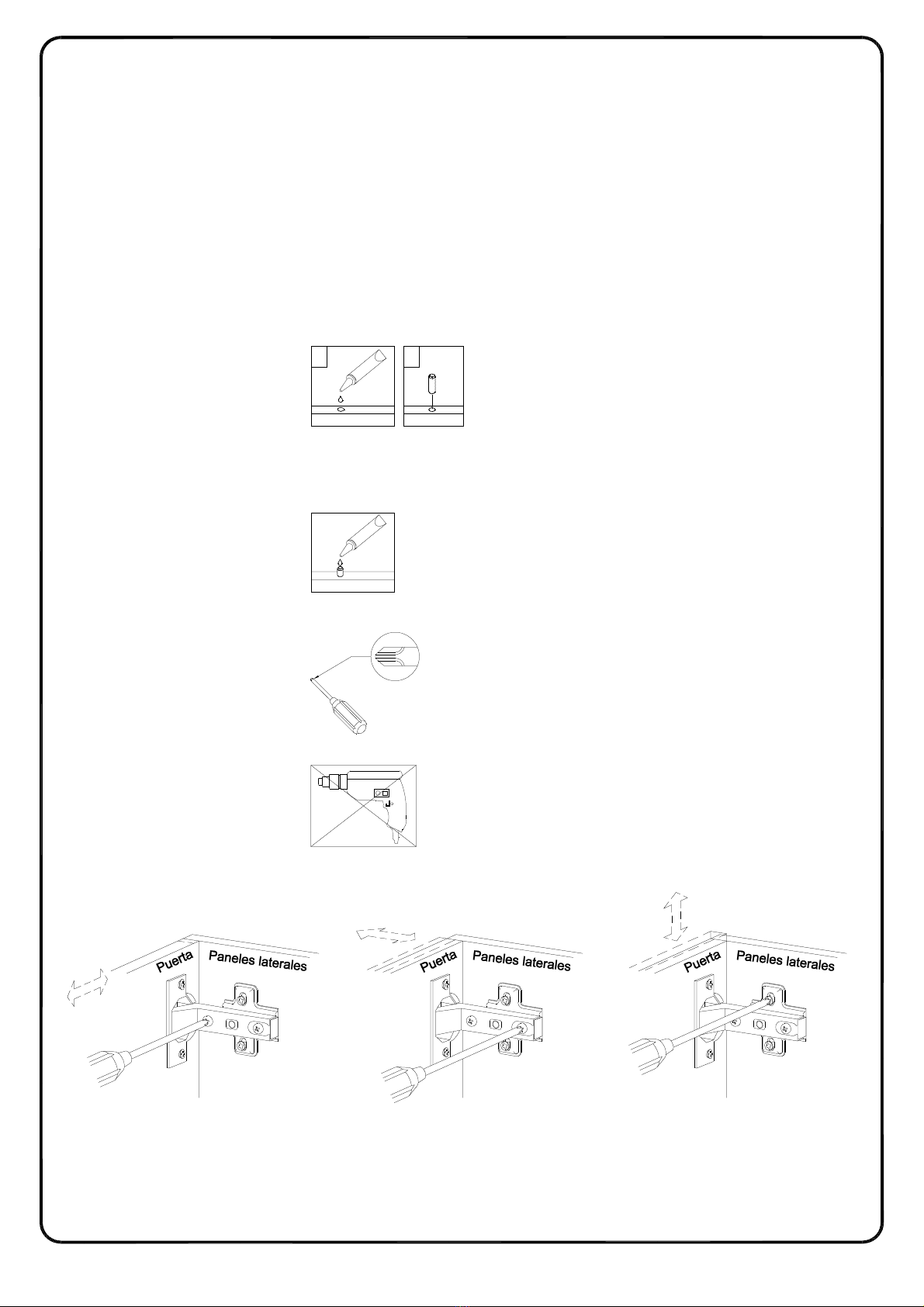

Pautas generales para el ensamblaje
. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
V. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
V. Es necesario un destornillador Phillips para el ensamblaje de este producto.
V. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
Ⅸ. Las bisagras ocultas son ajustables en tres formas.
V. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ES )
1
Horizontal
mediante el ajuste del tornillo
Hacia adentro o afuera
al aflojar el brazo de la bisagra
tornillo de montaje o mediante
ajuste de la leva
Vertical
por medio de ranuras en la
placa de montaje o mediante
el ajuste de la leva

.5
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

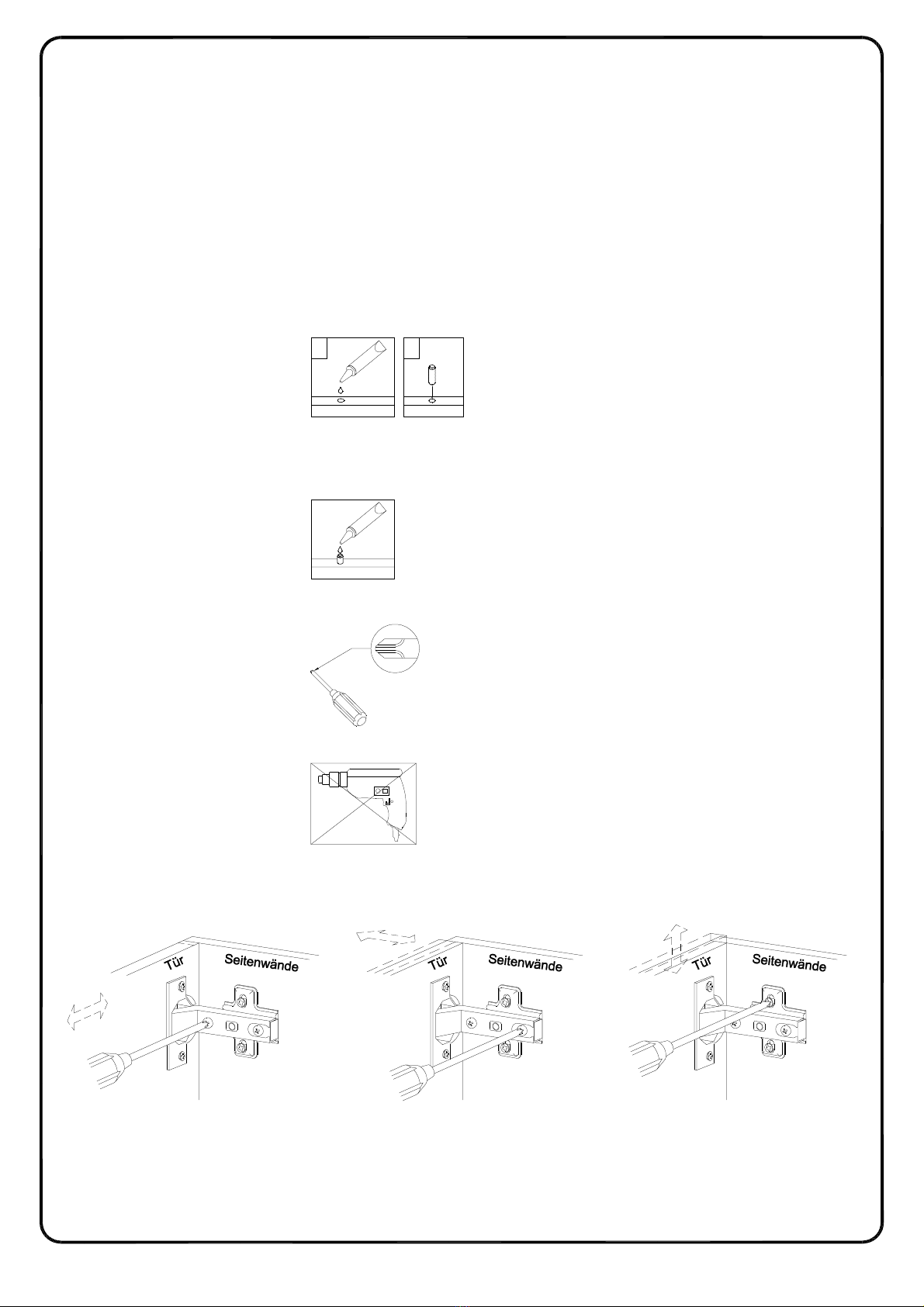

Allgemeine Montagerichtlinien
. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
V. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
n zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
V. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
V. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
Ⅸ. Die verdeckten Scharniere sind in drei Richtungen verstellbar.
V. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
1
Horizontal
durch eine Schraubenverstellung
Ein- und Ausschalten
durch das Lösen des Scharnierarms
oder durch eine Befestigungsschraube
oder über einen Nocken Einstellung
Vertical
Über die Schlitze in der Halterungsplatte
oder über Nockenverstellung

1
Lista de piezas
.6
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
2
3
4
5
6
7
8
7
8
9
10

A

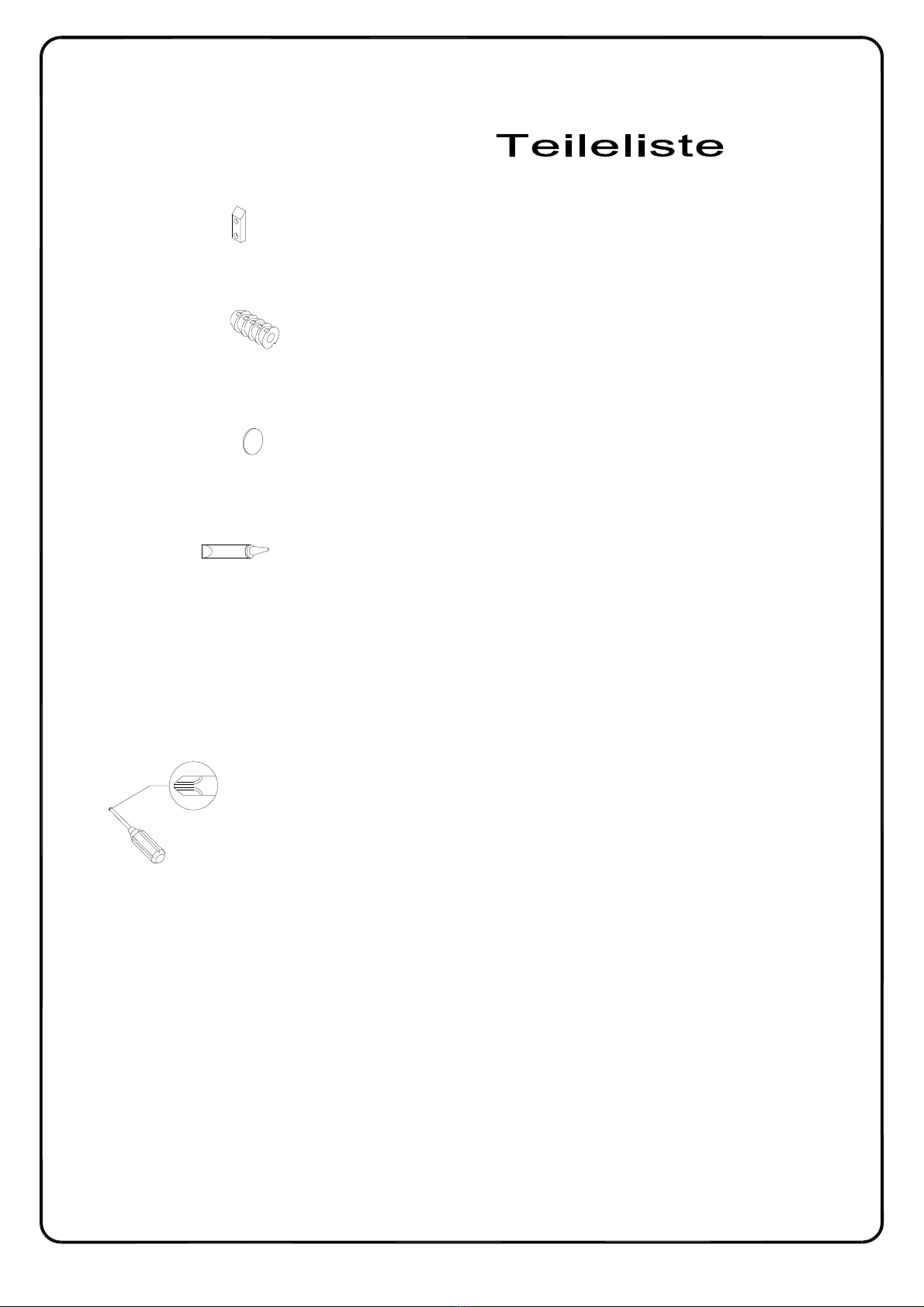

Hardware List Liste du matériel
Liste des pièces
.7
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
B
C
D
E
F
G
H
J
pcs
pcs
pcs
22 pcs
Wooden dowel
Ø8x30mm
Cam lock
Ø15x11mm
Ø6x35mm Cam bolt
18
18
Ø6x50mm 8
pc
1
M 4 Hex key
Europe hinge
Cheville en bois
Clavija de madera
Holzdübel
Boulon à came
erno de leva
Nockenschraube
Serrure à came
Cerradura de leva
Zylindermutter
Clé hexagonale
Llave hexagonal
Inbusschlüssel
Charnière Europe
Bisagra de Europa
Europa-Scharnier
Screw
Vis
Tornillo
Schraube
pcs
Ø4x50mm 6
Screw
Vis
Tornillo
Schraube
Ø26mm 4 pcs
pcs
Ø4x14mm 24
Screw
Vis
Tornillo
Schraube
pcs
Ø4x14mm 4
Screw
Vis
Tornillo
Schraube

he hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
hilips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza hilips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Hardware List Liste du matériel
Liste des pièces
.8
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
L
M
N
pcs
Door stopper 2K
Glue tube pc
1
6pcs
Nut
Tube de colle
Tubo de pegamento
Kleber in Tube
Écrou
Tuerca
Mutter
Butée de porte
Tapón de la puerta
Türstopper
pcs
Ø30mm 18
Sticker
Autocollant
egatina
Aufkleber

.9
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 1
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
3
4
5
6
(EN)
Insert wooden dowel (A) into part (3,4,5,6) .Attach cam bolt (B) to part (3,4,5,6) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6), puis fixez le boulon à came (B) à la
pièce (3,4,5,6) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6). Fije el perno de leva (B) a la parte
(3,4,5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) ein, befestigen Sie dann die
Nockenschraube (B) in das Teil (3,4,5,6) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

.10
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

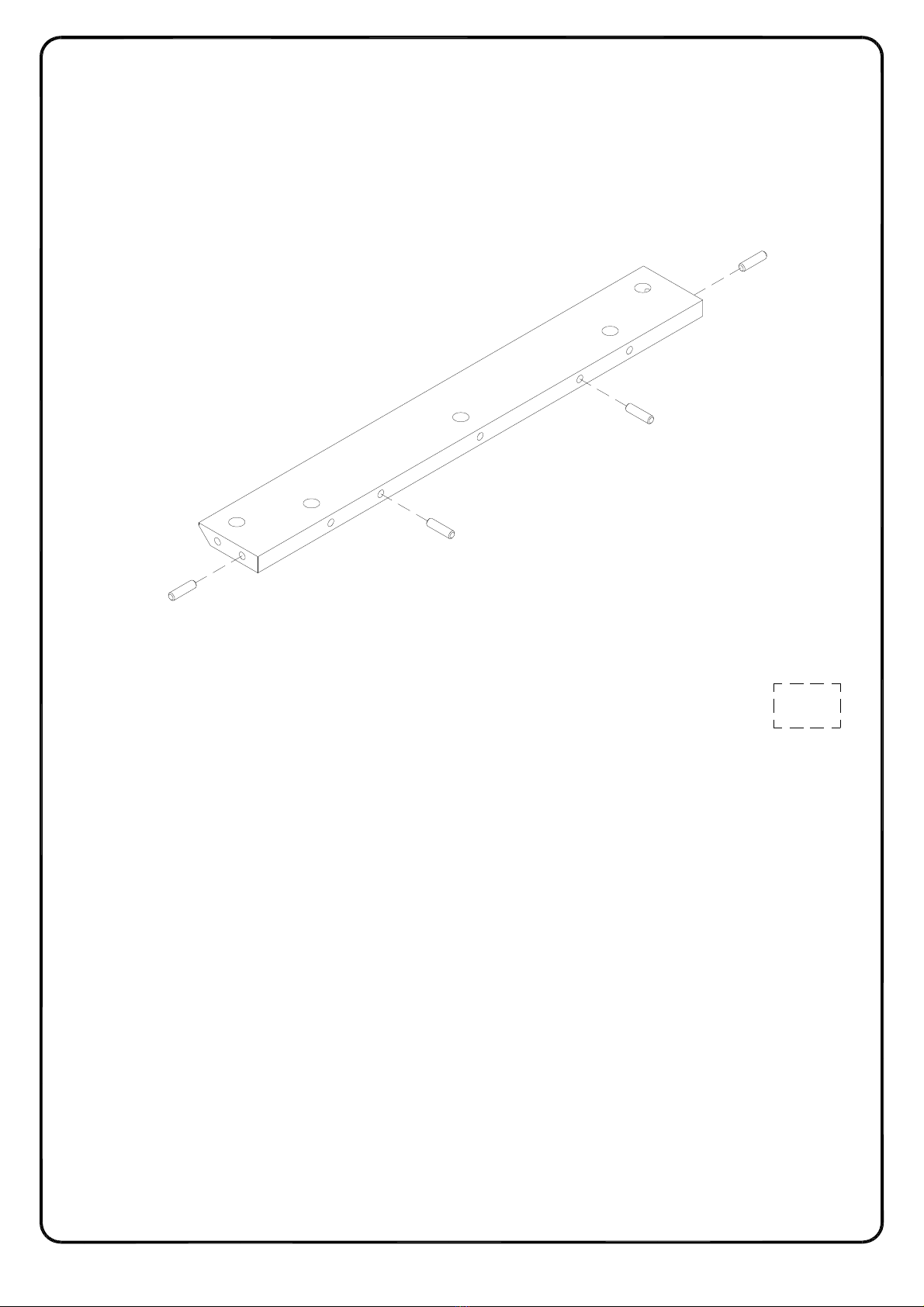

Step 2
x 2
A
A
A
A
7
(EN)
Insert wooden dowel (A) into part (7) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7) gemäß der Abbildung ein.

.11
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

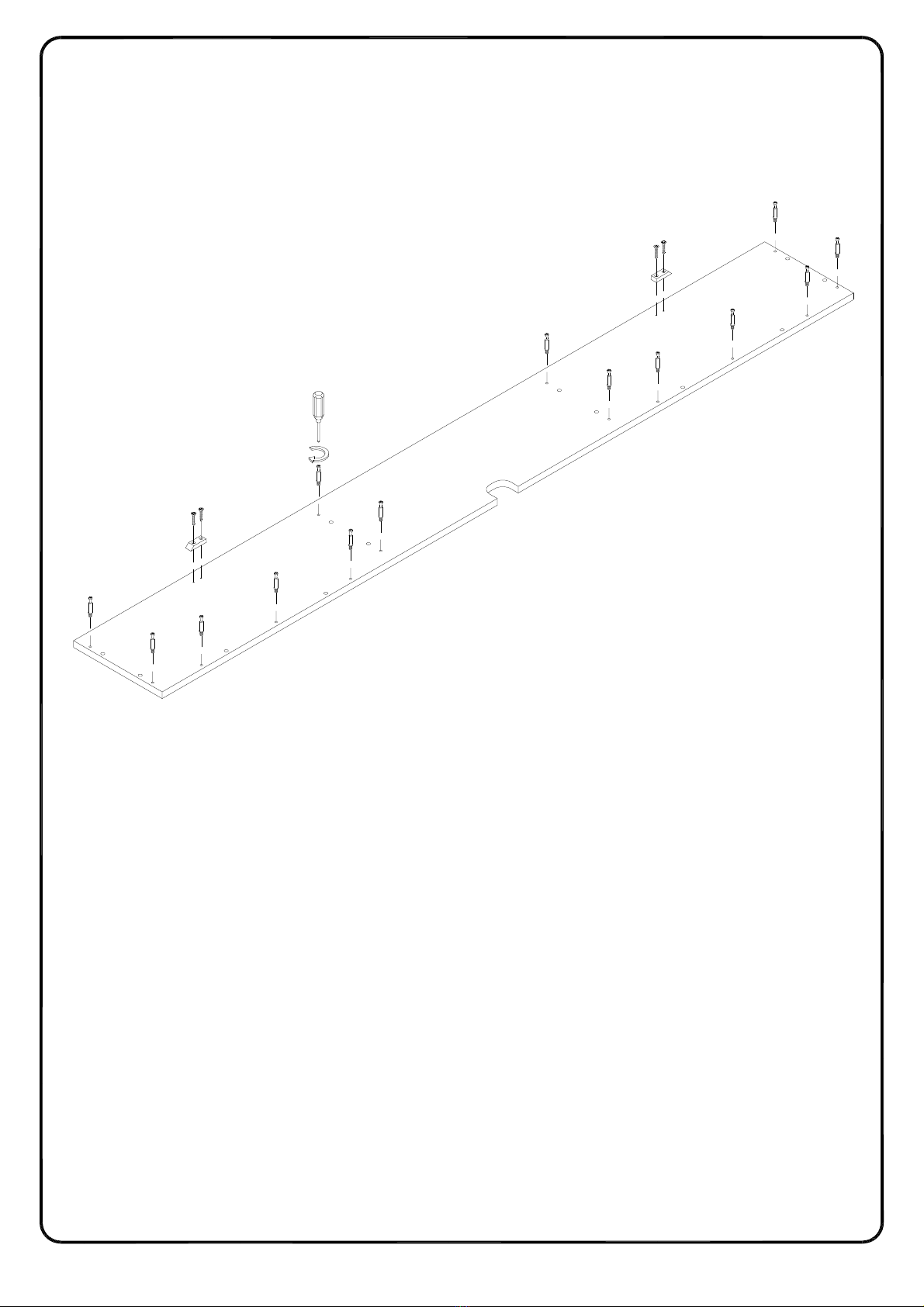

Step 3
B
B
B
B
B
B
B
B
B
B
J
J
K
K
1
(EN)
Attach cam bolt (B) to part (1) with Philips head screwdriver. Using screw (J) secure door
stopper (K) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) à la pièce (1) avec un tournevis cruciforme, puis utilisez la vis (J)
pour fixer butée de porte (K) à la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) a la parte (1) con un destornillador de cabeza Philips, luego
use el tornillo (J) para fijar el tapón de la puerta (K) a la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) ins Teil (1) durch den Kreuzschlitzschraubendreher
von Philips und sichern den Türstopper (K) ans Teil (1) mit der Schraube (J) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

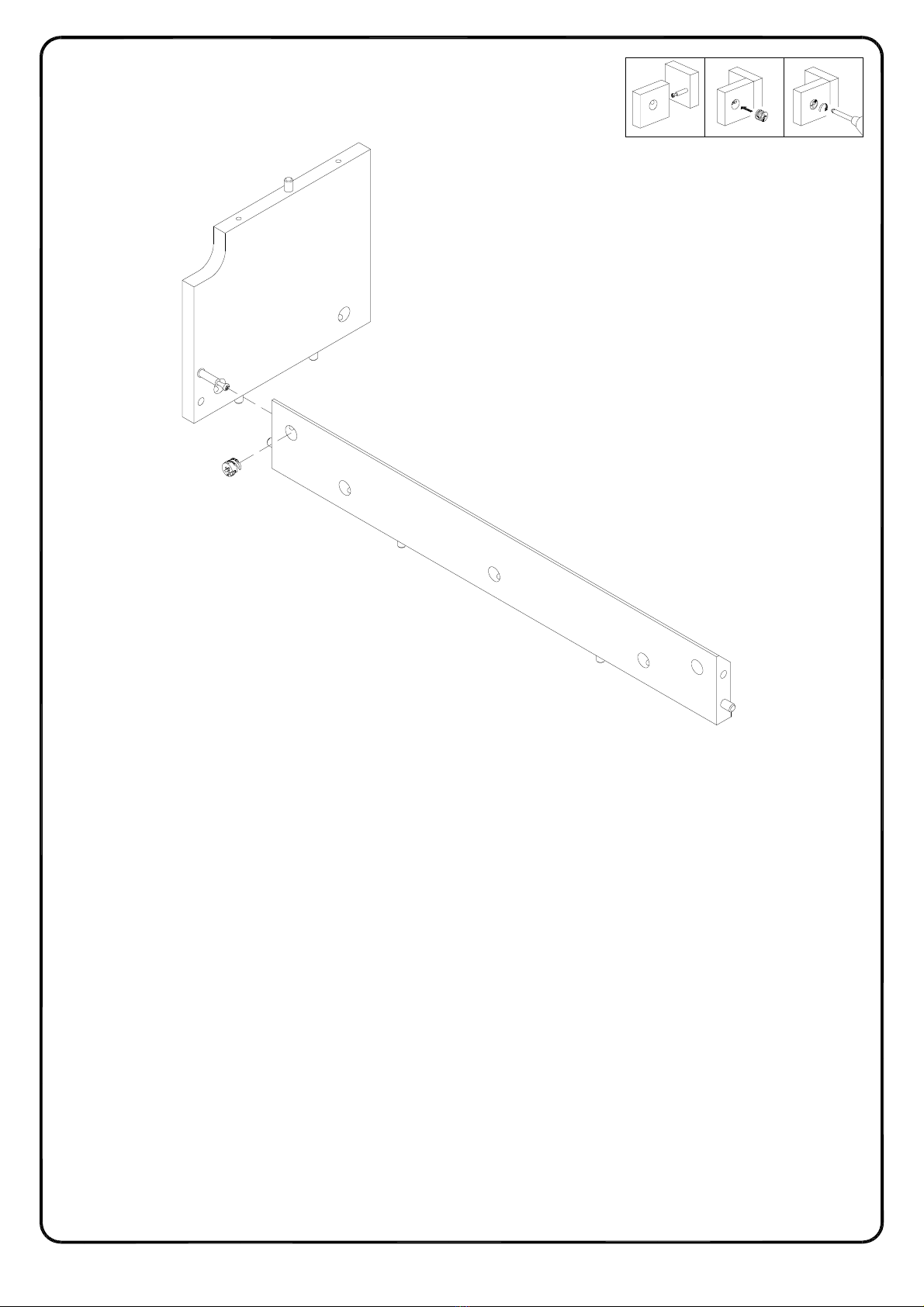

Step 4
.12
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
C
3
7
(EN)
Using cam lock (C) secure part (7) into part (3) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (3) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (3) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (3) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

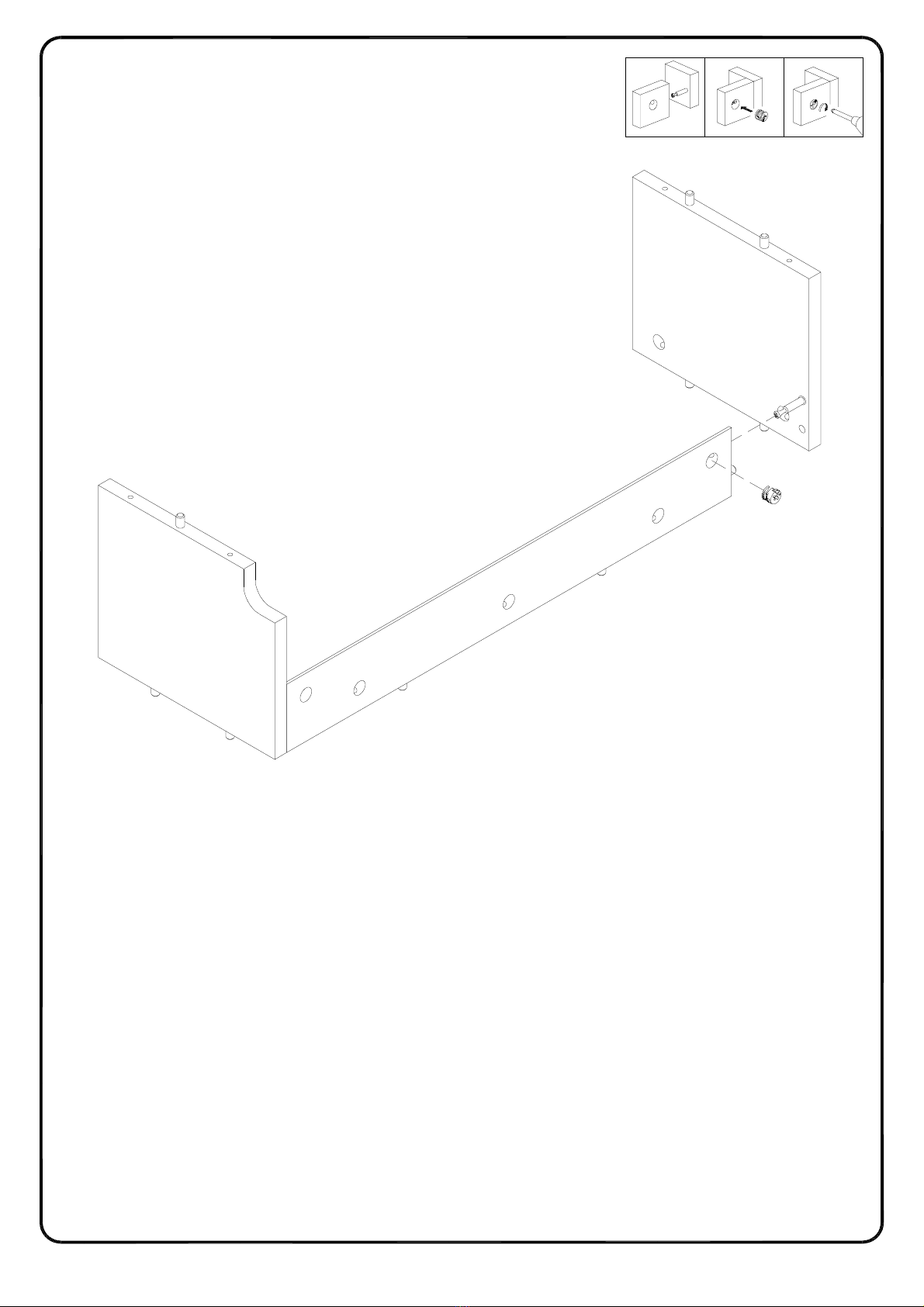

Step 5
.13
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
1 3
C
4
7
(EN)
Using cam lock (C) secure part (7) into part (4) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (4) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (4) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (4) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

.14
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 6 1 3
C
5
7
(EN)
Using cam lock (C) secure part (7) into part (5) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (5) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (5) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (5) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

.15
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 7 1 3
C
6
7
(EN)
Using cam lock (C) secure part (7) into part (6) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (6) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (6) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (6) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

.16
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 8
2
3
4
5
6
D
D
D
D
D
D
D
D
E
(EN)
Using screw (D) secure part (2) to part (3,4,5,6) with Hex key (E) as per diagram.
(FR)
Utilisez la vis (D) pour fixer la pièce (2) à la pièce (3,4,5,6) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el tornillo (D) para fijar la parte (2) a la parte (3,4,5,6) con la llave hexagonal (E) según el
diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4,5,6) mit der Schraube (D) durch den
Inbusschlüssel (E) gemäß der Abbildung.

.17
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.

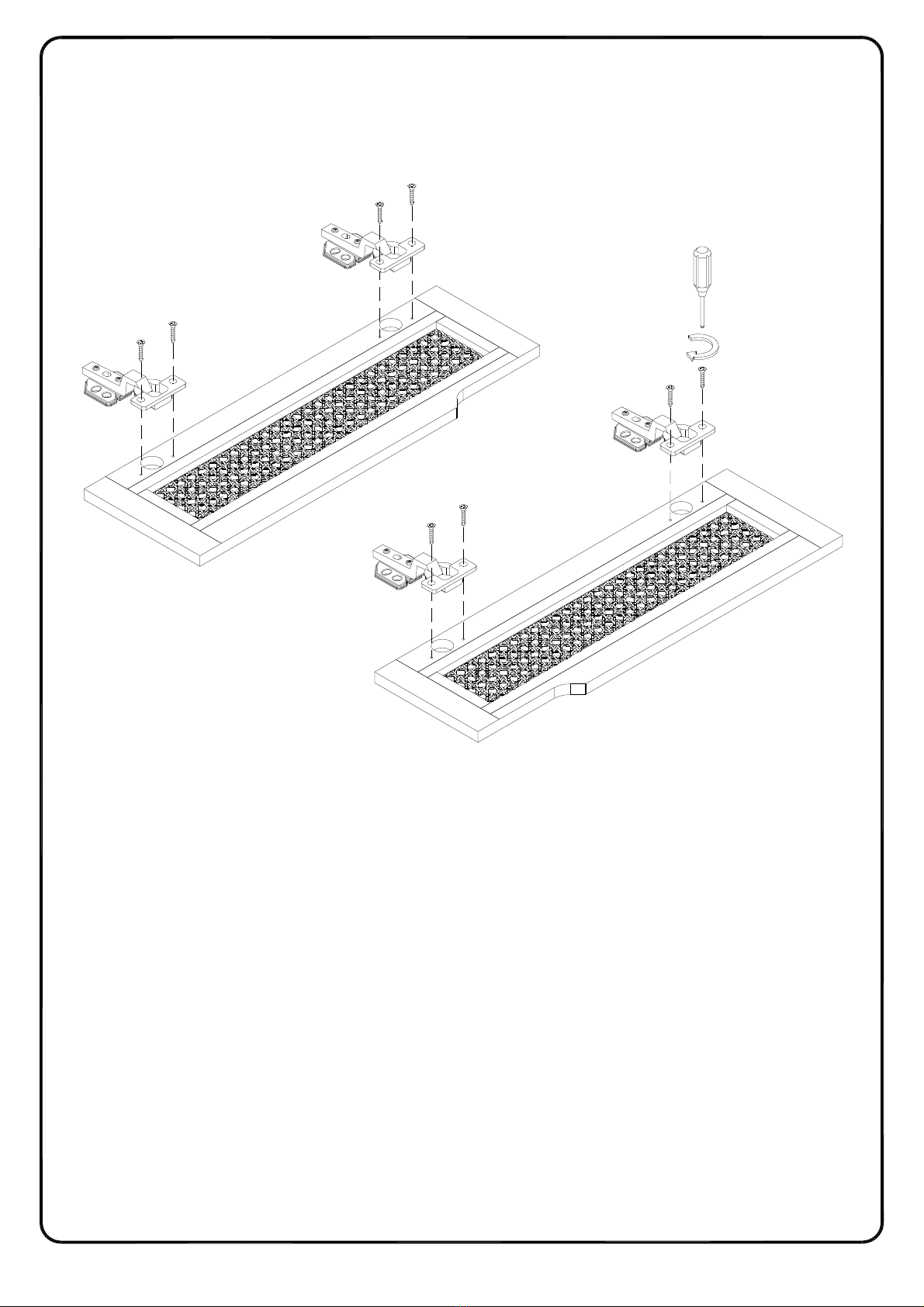

Step 9
G
G
G
G
H
H
H
H
9
10
(EN)
Using screw (H) secure Europe hinge (G) to part (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (H) pour fixer la Charnière Europe (G) dans la pièce (9,10) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (H) para fijar la Bisagra de Europa (G) en la parte (9,10) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Europa-Scharnier (G) in das Teil (9,10) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung.

.18
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 10
H
H
G
2
9
10
(EN)
Using screw (H) secure Europe hinge (G) to part (2) with Philips head screwdriver as per
diagram. Note: Adjust the gaps on the left and right sides of the door evenly.
(FR)
Utilisez la vis (H) pour fixer la Charnière Europe (G) dans la pièce (2) avec un tournevis
cruciforme conformément au schéma. Remarque: Ajustez les espaces sur les côtés gauche
et droit de la porte de manière égale.
(ESP)
Use el tornillo (H) para fijar la Bisagra de Europa (G) en la parte (2) con un destornillador de
cabeza Philips según el diagrama. Nota: Ajuste uniformemente los espacios de los lados
izquierdo y derecho de la puerta.
(DE)
Befestigen Sie das Europa-Scharnier (G) in das Teil (2) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung.
Hinweis: Stellen Sie die Lücken auf der linken und rechten Seite der Tür gleichmäßig ein.

.19
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 11 1 3
3
4
5
6
1
C
C
C
C
C
C
C
C
(EN)
Using cam lock (C) secure part (1) into part (3,4,5,6) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (1) dans les pièces (3,4,5,6) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (1) en las partes (3,4,5,6) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1) in das Teil (3,4,5,6) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

.20
Copyright © 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Step 12 1 3
C
C
C
C
C
C
1
7
7
(EN)
Using cam lock (C) secure part (7) into part (1) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
