Walker Edison WQ52C4DR User manual

WQ52C4DR
temN.°: Artikel# :
Revised 15/09/2021(I)
TM
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.1
WQ52C4DR
WQ52C4DR
WQ52C4DR
1 页

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.2
1 页

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.3
2 页

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.4
3 页

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.5
4 页

Listade piezas
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.6
1
10
9
10
4
8
6
7
5
8
3
15
19
24
23
20
17
18
16
22
21
24
23
2
12
11
13
14
14
5 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.7
Ø8x30mm Woodendowel 41 pcs A
Ø6x35mm Cambolt 32 pcs B
Ø15x12mm Camlock 32 pcs C
Doorstopper
D 1 pc
E
F
2pcs
G
Ø3x15mm Screw 6 pcs
H
12 pcs Ø6x50mm
Knob 4 pcs
4pcs Ø4x19mm
HardwareList Listedu matériel
Listedespièces
Cheville enbois
Boulon àcame
Serrure àcame
Butéede porte
Vis
Poignée
Clavijademadera
Pernode leva
Cerraduradeleva
Tapónde lapuerta
Tornillo
Perilla
Holzdübel
Nockenschraube
Zylindermutter
Türstopper
Schraube
Knopf
Doorstopper
Butéede porte
Tapónde lapuerta
Türstopper
Bolt
Boulon
Perno
Bolzen
Ø25x17mm
IBolt
Boulon
Perno
Bolzen
7 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.8
Ø3x12mm
Ø30x20x1mm
Ø8x5x15mm
83x23x2mm
40x15.5x15mm
40x15.5x15mm
J
Plasticpivot 4 pcs
K
L
Doorstopperplate 4 pcs
12 pcs
HardwareList Listedu matériel
Listedespièces
Pivotenplastique
Butéede porte
Pivotedeplástico
Laspuertas
Kunststoffbolzen
Türstopperplatten
M
N
P
Q
R
S
Screw
Vis
Tornillo
Schraube
Door hinge 4 pcs
Charnièredeporte
Bisagradepuerta
Türscharnier
Ø4x20mm
Ø4x15mm
Screw 24 pcs
Vis
Tornillo
Schraube
Screw 8 pcs
Vis
Tornillo
Schraube
Door hinge 2 pcs
Charnièredeporte
Bisagradepuerta
Türscharnier
Door hinge 2 pcs
Charnièredeporte
Bisagradepuerta
Türscharnier
4pcs Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
Ø9.5x12mm
8 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.9
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
T
U
V
W
X
12 pcs
Plasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Ø3x17mm 12 pcs
Screw
Vis
Tornillo
Schraube
Ø4mm
Ø30mm
Gluetube
Tubedecolle
Tubo depegamento
KleberinTube
HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Sticker 32 pcs
Autocollant
Pegatina
Aufkleber
1pc
3pcs
9 页

Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.10
Step 1
B
F
E
F
EF
D1
E
F
(EN)
Screwcambolts(B) intotoppanel(1).Attachdoor stoppers(D,E)totop panel(1)using
mediumscrew(F).
(FR)
Visserlesboulonsdecame(B)dansle panneausupérieur(1).Fixezlabutéede porte(D,E)
aupanneausupérieur(1)enutilisantla vis moyen (F).
(ESP)
Atornillelospernosdeleva(B)enelpanelsuperior (1).Fijeeltopedelapuerta(D,E)alpanel
superior(1)utilizandolostornillosmedianos(F).
(DE)
SchraubenSiedieNockenschrauben(B) in die Oberplatte(1).Befestigen Sieden Türstopper
(D,E) andie obere Platte(1) mitmittlerenSchrauben (F).
B
B
B
B
1 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.11

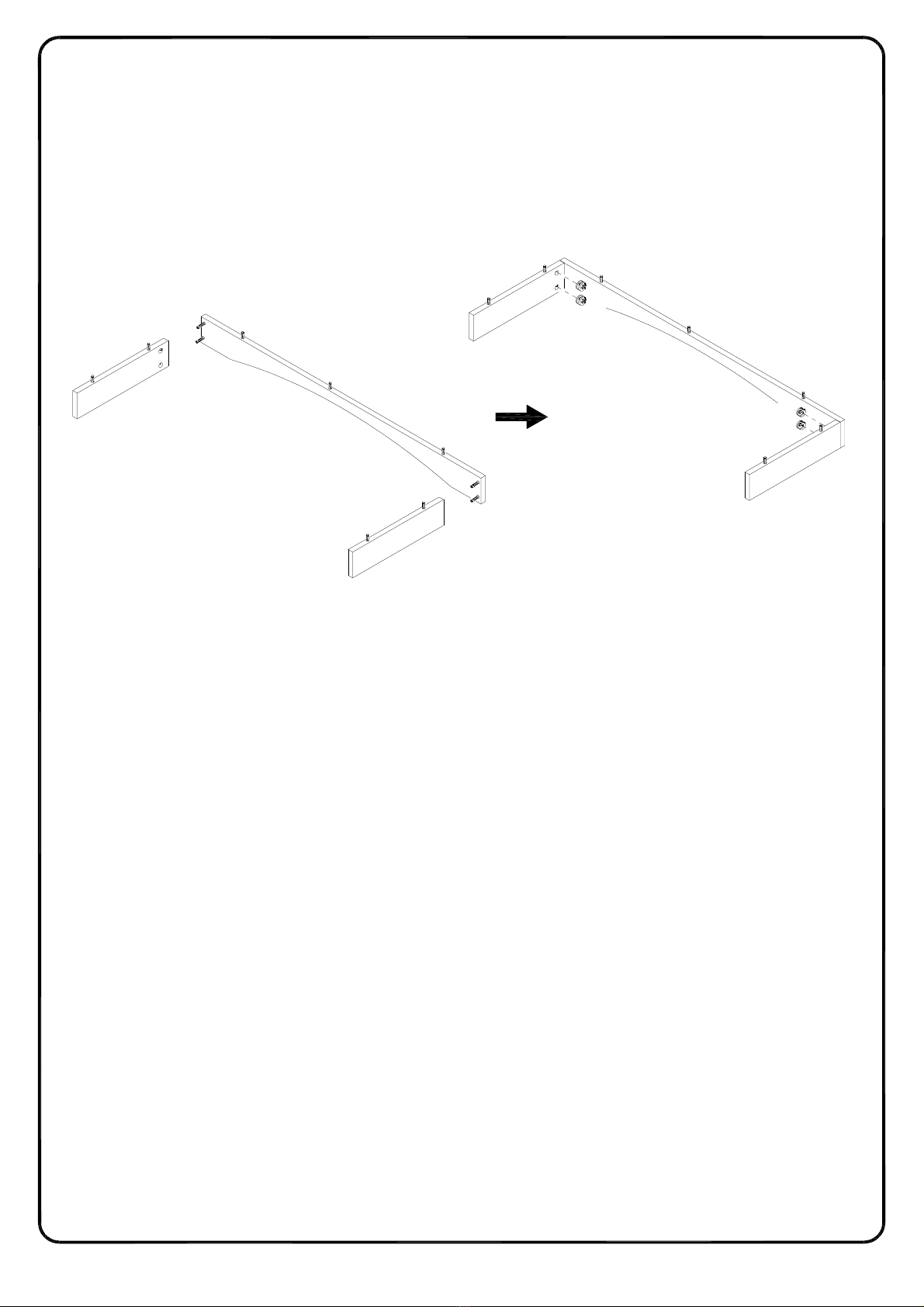

Step 2
12
A
13
A
11
B
B
A
A
2
14
14
G
V
(EN)

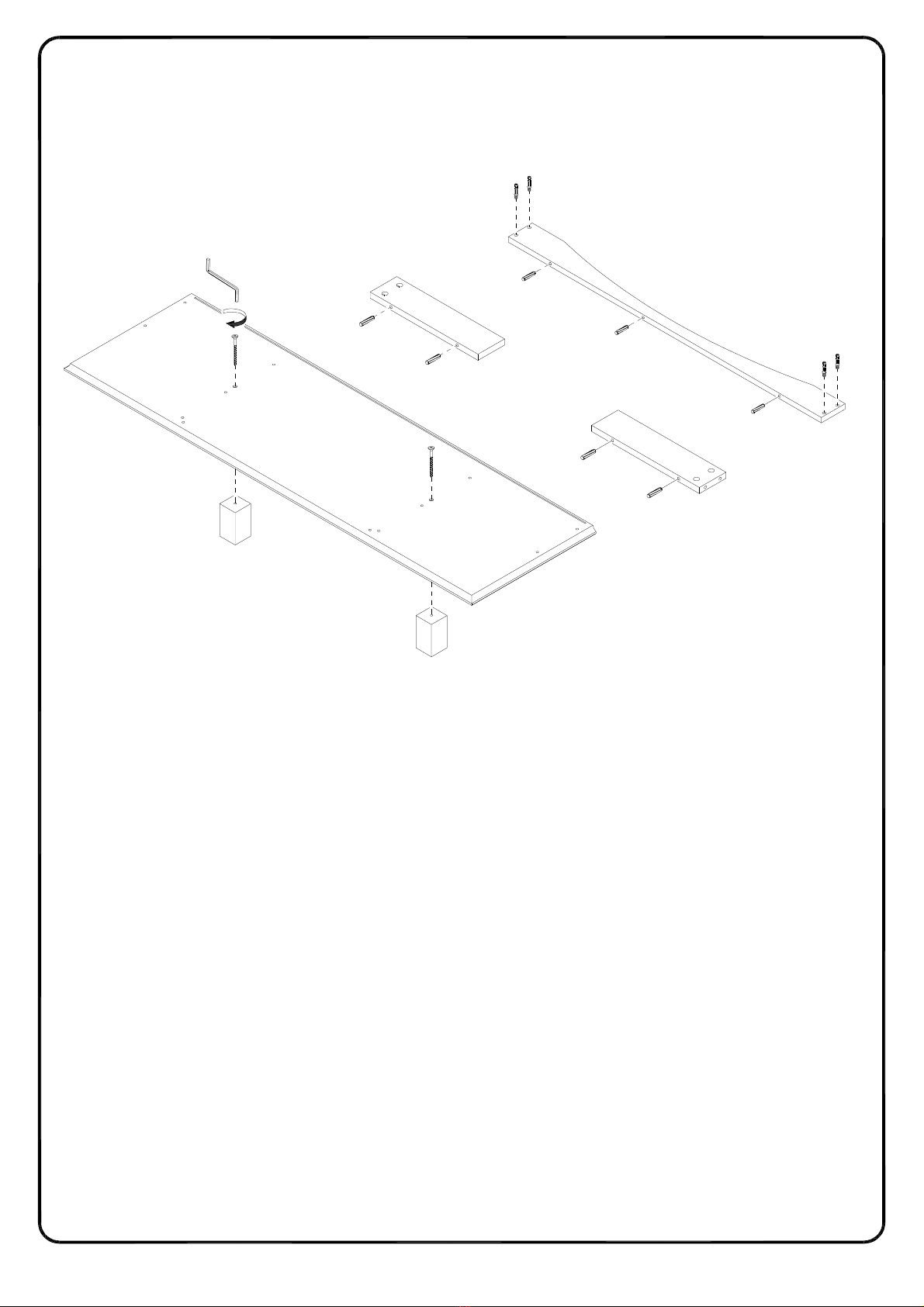

Attachlegs(14)tobottompanel(2)usinglargebolts(G)andwrench(V).Insert dowels (A)into
slats(11,12,13).Screwcambolts(B) intoslat (11)
(FR)
Fixezlespieds(14)aupanneauinférieur (2) àl'aidedegrosboulons(G)et d'une clé(V).
Insérezlesgoujons(A) dansleslattes(11,12,13).Visserlesboulonsdecame(B)dans lalatte
(11).
(ESP)
Fije laspatas(14)al panel inferior(2)conpernosgrandes(G)ylallave(V).Insertelas
clavijas(A)enloslistones(11,12,13).Atornille lospernosdeleva(B) enel listón(11).
(DE)
BefestigenSie die Beine(14) mitdengroßenBolzen(G)unddemSchraubenschlüssel(V)an
dieBodenplatte(2).SteckenSie die Dübel(A)indieLeisten(11,12,13)ein. Schrauben Siedie
Nockenschrauben(B) in die Leiste(11)ein.
G
A
A
A
11 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.12

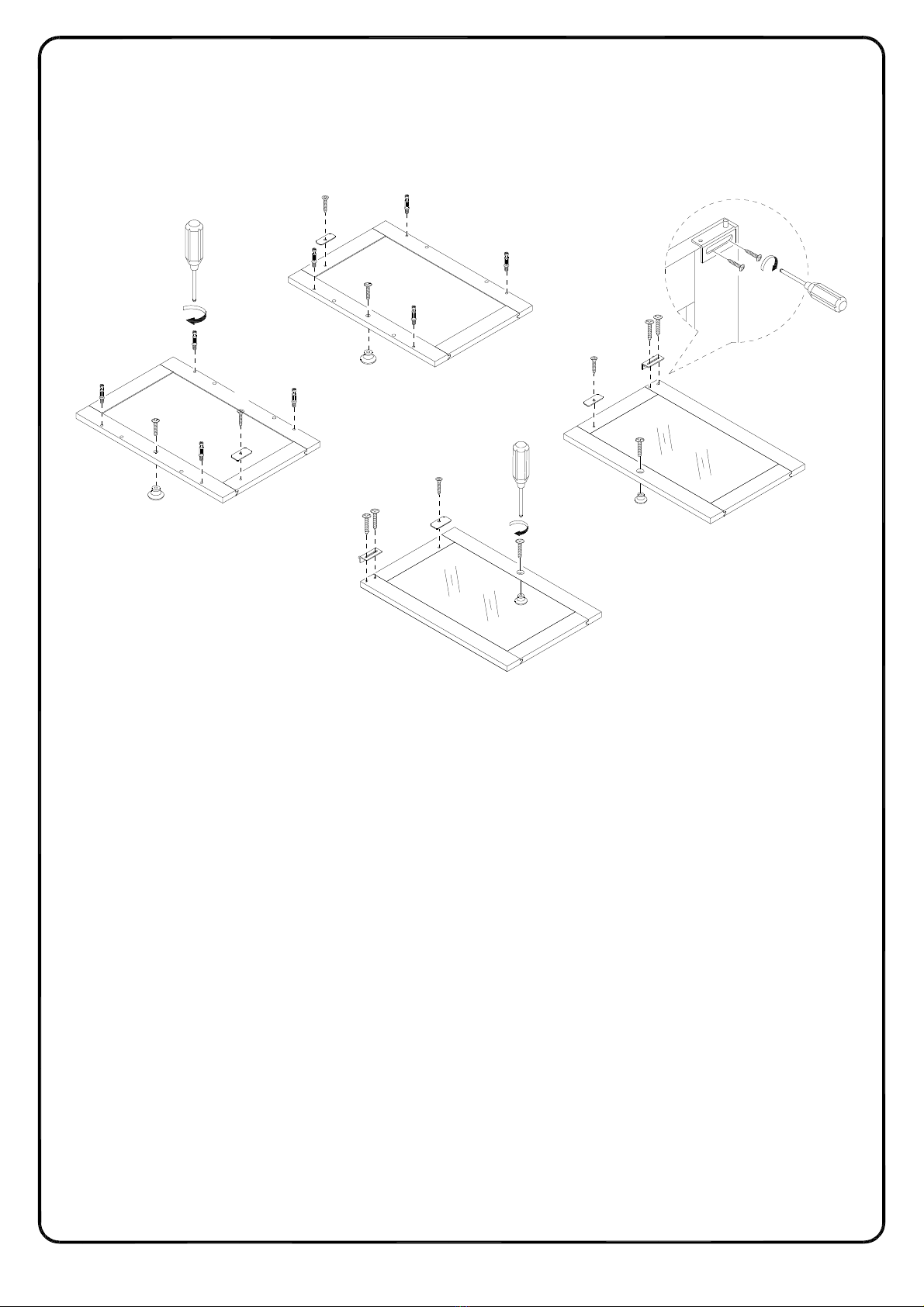

Step 3
16
H
B
C15
H
J
K
J
K
R
18
17
H
H
I
I
I
I
Q
K
K
K
R
J
K
J
K
(EN)
Screwcambolts(B) intodoors(15,16).Attachhandles(H)todoors(15,16,17,18)using small
bolts(I).Attachdoorstopper plates(J)todoors(15,16,17,18)usingsmallscrews (K). Attach
doorhinge(R)todoor(17) anddoorhinge(Q)todoor(18) usingsmall screws (K).
(FR)
Visserlesboulonsdecame(B)danslesportes(15,16).Fixezlespoignées (H)aux portes
(15,16,17,18) enutilisantlespetitesboulons(I).Fixezla Plaquedebutéede porte(J)aux
portes(15,16,17,18)enutilisantlespetitesvis(K).Fixezlacharnièredelaporte(R) àlaporte
(17)etfixezla charnière dela porte(Q) àlaporte(18)enutilisantlespetitesvis (K).
(ESP)
Atornillelospernosdeleva(B)enlaspuertas(15,16).Fijela manija(H)a las puertas
(15,16,17,18) conpernospequeños(I).Fijelasplacasdetopedelas puertas (J)alas puertas
(15,16,17,18) conlostornillospequeños(K).Fije labisagradelapuerta(R)alapuerta(17)y
fije la bisagra dela puerta(Q)ala puerta(18)conlostornillospequeños (K).
(DE)
SchraubenSiedieNockenschrauben(B) in die Türen(15,16)ein.Befestigen SiedieGriffe(H)
andie Türen(15,16,17,18) mitdenkleinenBolzen(I).BefestigenSie dieTürstopperplatten (J)
andie Türen(15,16,17,18) mitder kleinenSchraube(K).BefestigenSiedas Türscharnier(R)
andie Tür(17) undbefestigenSie dasTürscharnier(Q)andieTür(18)mit derkleinen
Schraube(K).
B
B
B
B
B
B
B
12 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.13

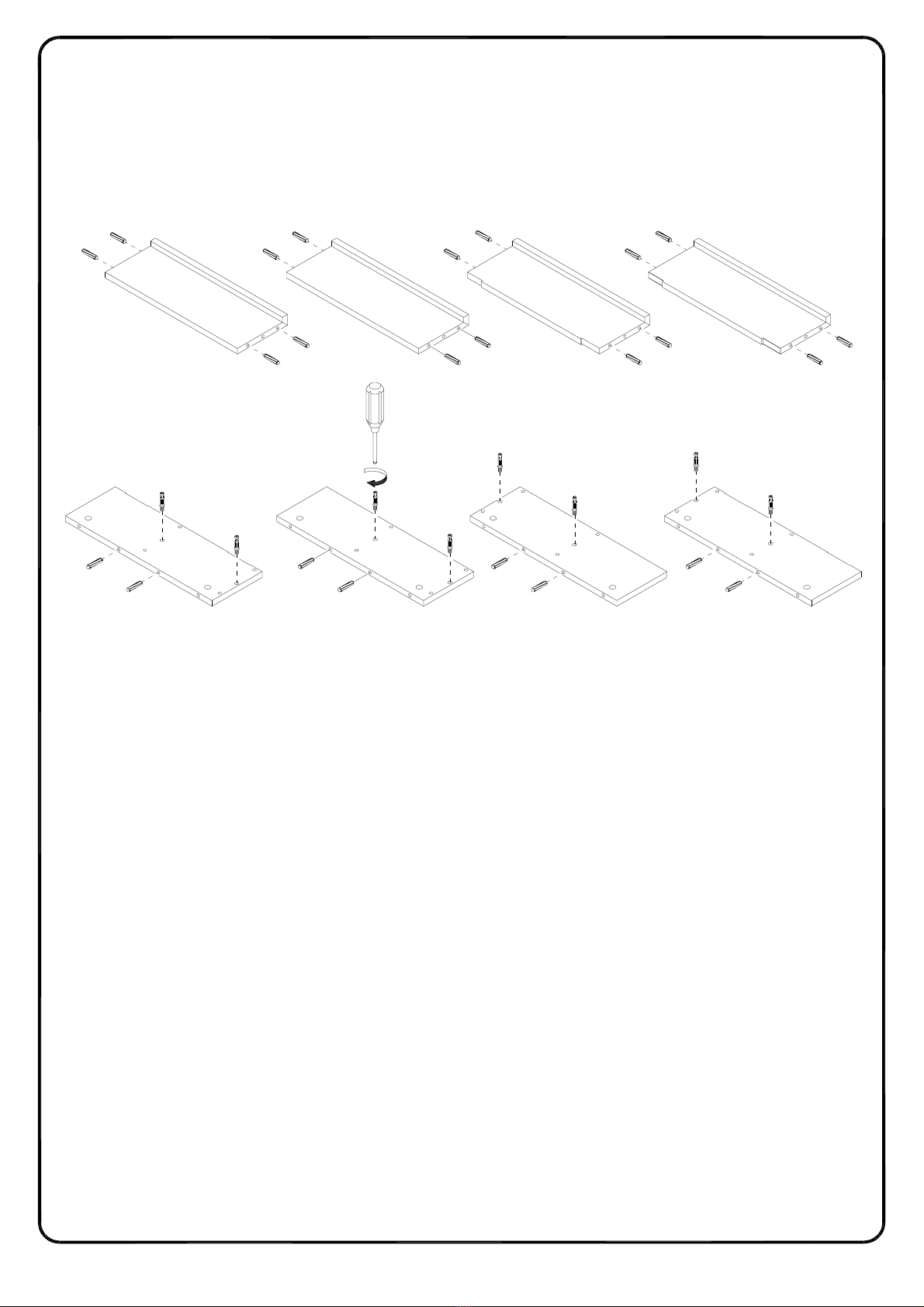

Step 4
8 8
3 4
B
A
AA
6
A
5
A
B
(EN)

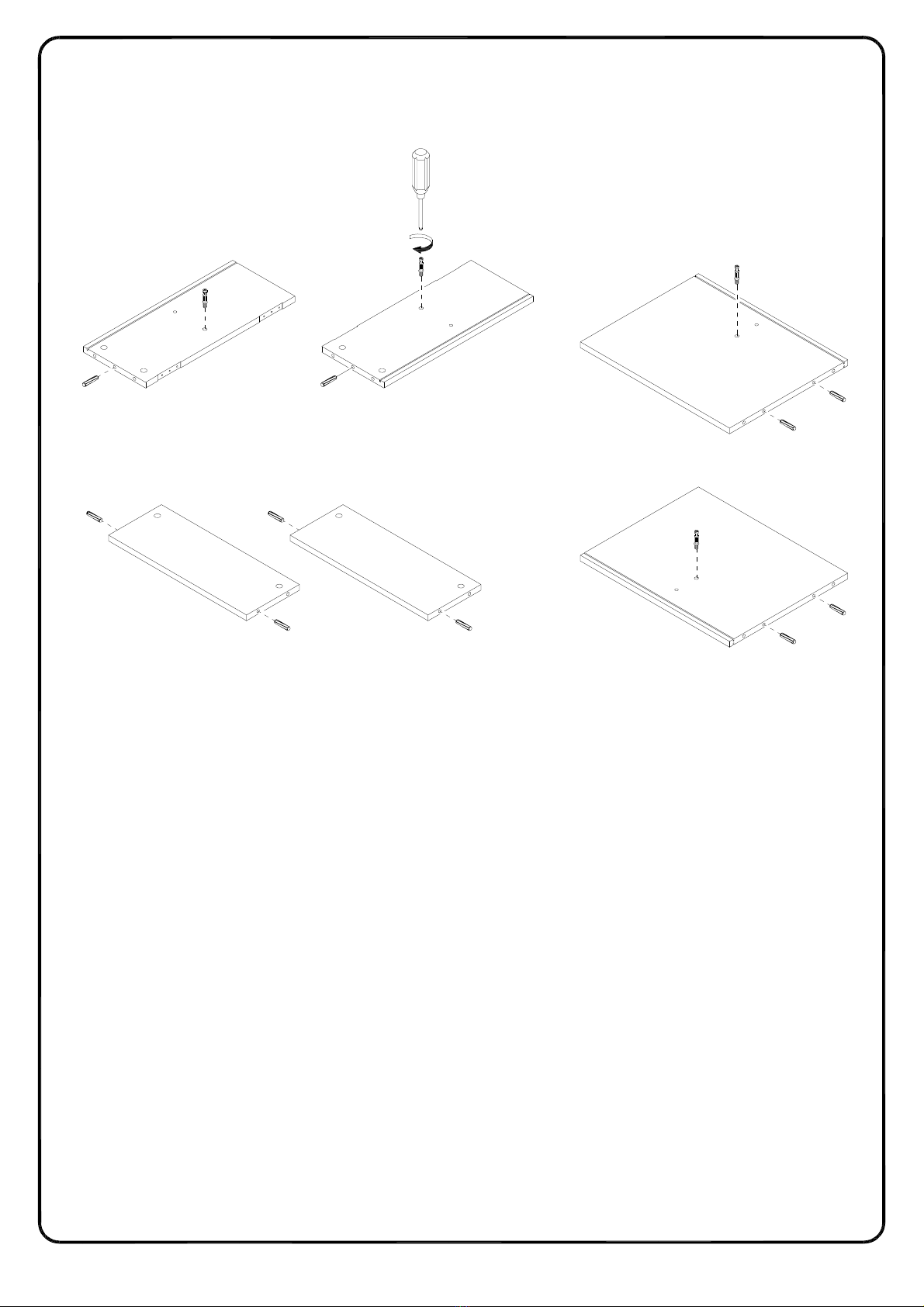

Screwcambolts(B) intopanels(3,4,5,6).Insertdowels(A) intopanels (3,4,5,6)and
shelves(8).
(FR)
Visserlesboulonsdecame(B)danslespanneaux(3,4,5,6).Insérezleschevilles (A)dans les
panneaux(3,4,5,6)etlestablettes (8).
(ESP)
Atornillelospernosdeleva(B)enlospaneles(3,4,5,6).Insertelasclavijas(A)en los paneles
(3,4,5,6) ylosestantes (8).
(DE)
SchraubenSiedieNockenschrauben(B) in die Platten(3,4,5,6)ein.Stecken SiedieDübel(A)
in die Platten(3,4,5,6) unddieRegale(8)ein.
B
A
AA
13 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.14
Step 5
22
20 21
19
23 23 24 24
AAAA
A
AA
A
BB
B
B
(EN)
Screwcambolts(B) intopanels(19,20,21,22).Insertdowels(A)intoshelves (23,24)and
panels(19,20,21,22).
(FR)
Visserlesboulonsdecame(B)danslestablettes(19,20,21,22).Insérezles chevilles (A)dans
lestablettes(23,24)etlespanneaux(19,20,21,22).
(ESP)
Atornillelospernosdeleva(B)enlospaneles(19,20,21,22).Insertelasclavijas (A)en los
estantes(23,24)ylospaneles (19,20,21,22).
(DE)
Schrauben Siedie Nockenschrauben (B) indie Platten(19,20,21,22)ein. SteckenSie den
Dübel (A) in die Regale(23,24) unddiePlatten(19,20, 21,22)ein.
BB
B
B
A
A
A
A
14 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.15
Step 6
3
5
8
C
C
3
5
(EN)

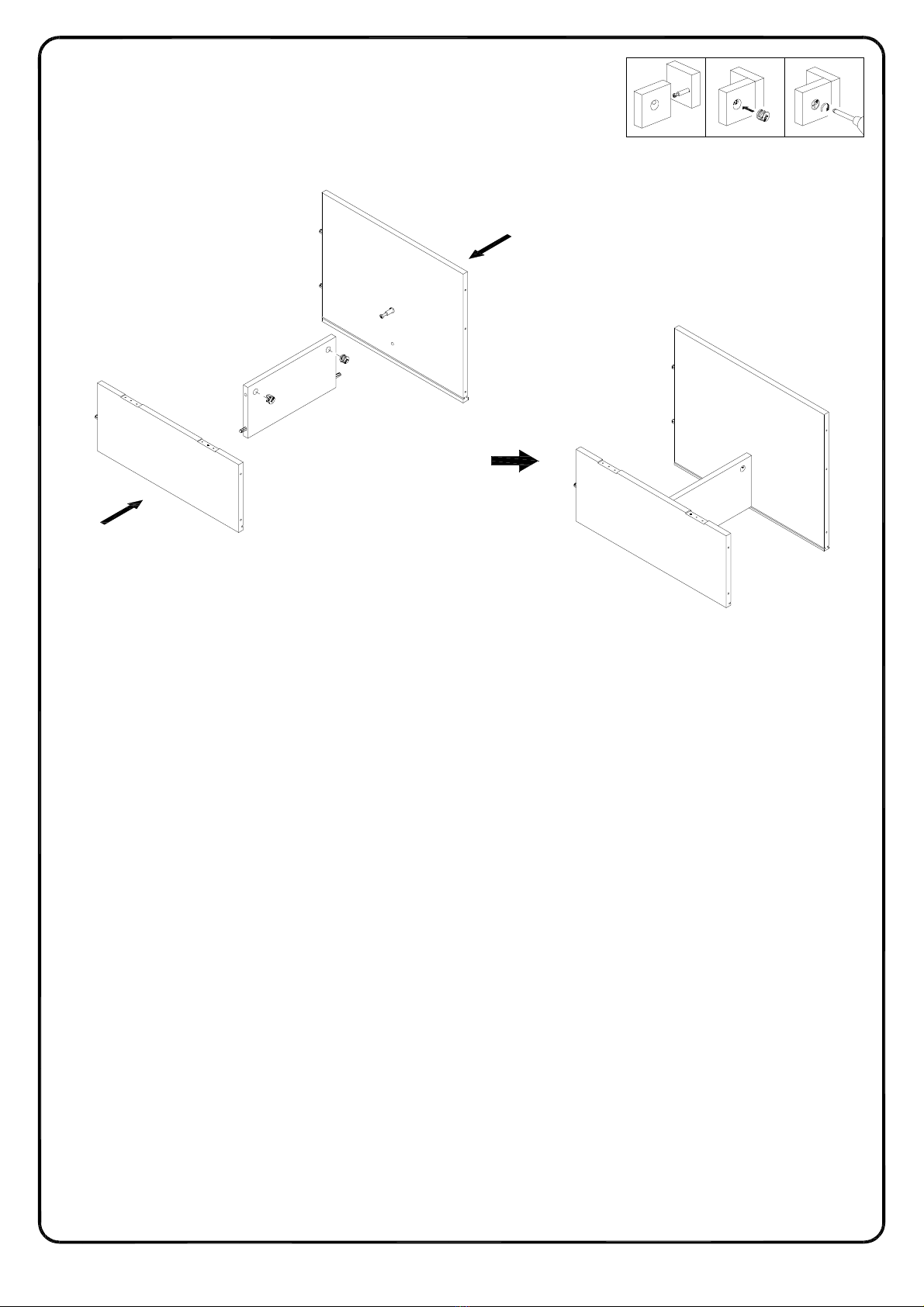

Insertcamlocks(C)intopanel (8).Attachpanels(3,5)topanel (8) usingcam bolts and dowels
asguides.Tightencamlocks(C)withascrewdriver.
(FR)
Insérezlesverrousdecame(C)dansle panneau(8).Fixezlespanneaux (3,5)au panneau (8)
enutilisantlesboulons àcamecommeguides.Serrezlesverrous de came(C)avec un
tournevis.
(ESP)
Inserteloscierresdeleva(C)enel panel (8).Fijelospaneles(3,5) alpanel(8)con pernos de
levayclavijascomoguías.Aprieteloscierresdeleva(C)conundestornillador.
(DE)
SteckenSiedieNockenschrauben(C)in die Platte(8).BefestigenSiediePlatten (3,5)an die
Platte(8)mitdenNockenschraubenundDübelngemäß derAnleitung. Ziehen Siedie
Zylindermutter(C)miteinemSchraubendreherfest an.
21 3
15 页
8

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.16
Step 7
4
6
8
C
C
4
6
(EN)
Insertcamlocks(C)intopanel (8).Attachpanels(4,6)topanel (8) usingcam bolts and dowels
asguides.Tightencamlocks(C)withascrewdriver.
(FR)
Insérezlesverrousdecame(C)dansle panneau(8).Fixezlespanneaux (4,6)au panneau (8)
enutilisantlesboulons àcamecommeguides.Serrezlesverrous de came(C)avec un
tournevis.
(ESP)
Inserteloscierresdeleva(C)enel panel (8).Fijelospaneles(4,6) alpanel(8)con pernos de
levayclavijascomoguías.Aprieteloscierresdeleva(C)conundestornillador.
(DE)
SteckenSiedieNockenschrauben(C)in die Platte(8).BefestigenSiediePlatten (4,6)an die
Platte(8)mitdenNockenschraubenundDübelngemäß derAnleitung. Ziehen Siedie
Zylindermutter(C)miteinemSchraubendreherfest an.
21 3
16 页
8

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.17
Step 8
2
3
5
6
4
V
(EN)

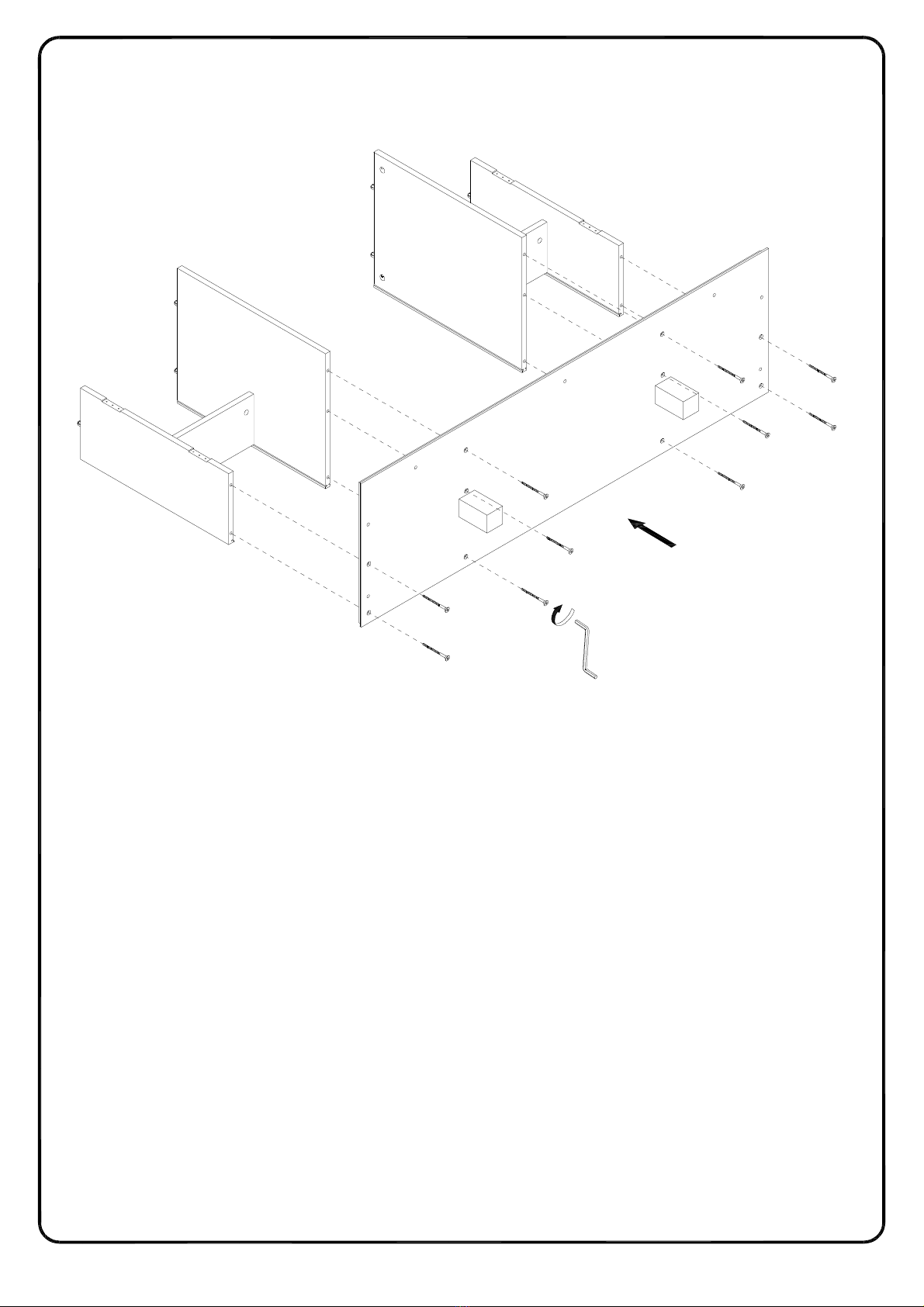

AttachtheassembliesfromStep6andStep7tobottompanel (2) using large bolts (G) and
wrench(V).
(FR)
Fixezl'assemblagedel'étape6etl'étape7aupanneauinférieur(2) àl'aide de gros boulons
(G)etd'uneclé(V).
(ESP)
Fije losconjuntosdelPaso6yPaso7al panel inferior(2)conpernosgrandes (G) y lallave
(V).
(DE)
BefestigenSie die BaugruppenvonSchritt6undSchritt7mitden großen Bolzen (G) und dem
Schraubenschlüssel(V)ander Bodenplatte(2).
G
G
G
G
G
G
17 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.18
Step 9
13 11
12
13
11
12
C
C
(EN)
Attachslats(12,13) toslat(11)usingcamboltsasguides.Insertcamlocks (C)into
slats(12,13) andtightenwithascrewdriver.
(FR)
Fixezleslattes(12,13) àlalatte(11)enutilisantlesboulons àcamecommeguides. Insérez
lesverrousdecame(C)dansleslattes(12,13) etserrez-lesavec un tournevis.
(ESP)
Fije loslistones(12,13) allistón(11)conlospernosdelevacomoguía.Insertelos cierres de
leva(C)enloslistones(12,13)yapriételosconundestornillador.
(DE)
BefestigenSie die Leisten(12,13)andieLeiste(11) mitden Nockenschrauben gemäß der
Anleitung.SteckenSiedieZylindermutter(C)indieLeiste(12,13) einund ziehen Siesiemit
einem Schraubendreherfest.
18 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.19
Step 10
11
2
(EN)

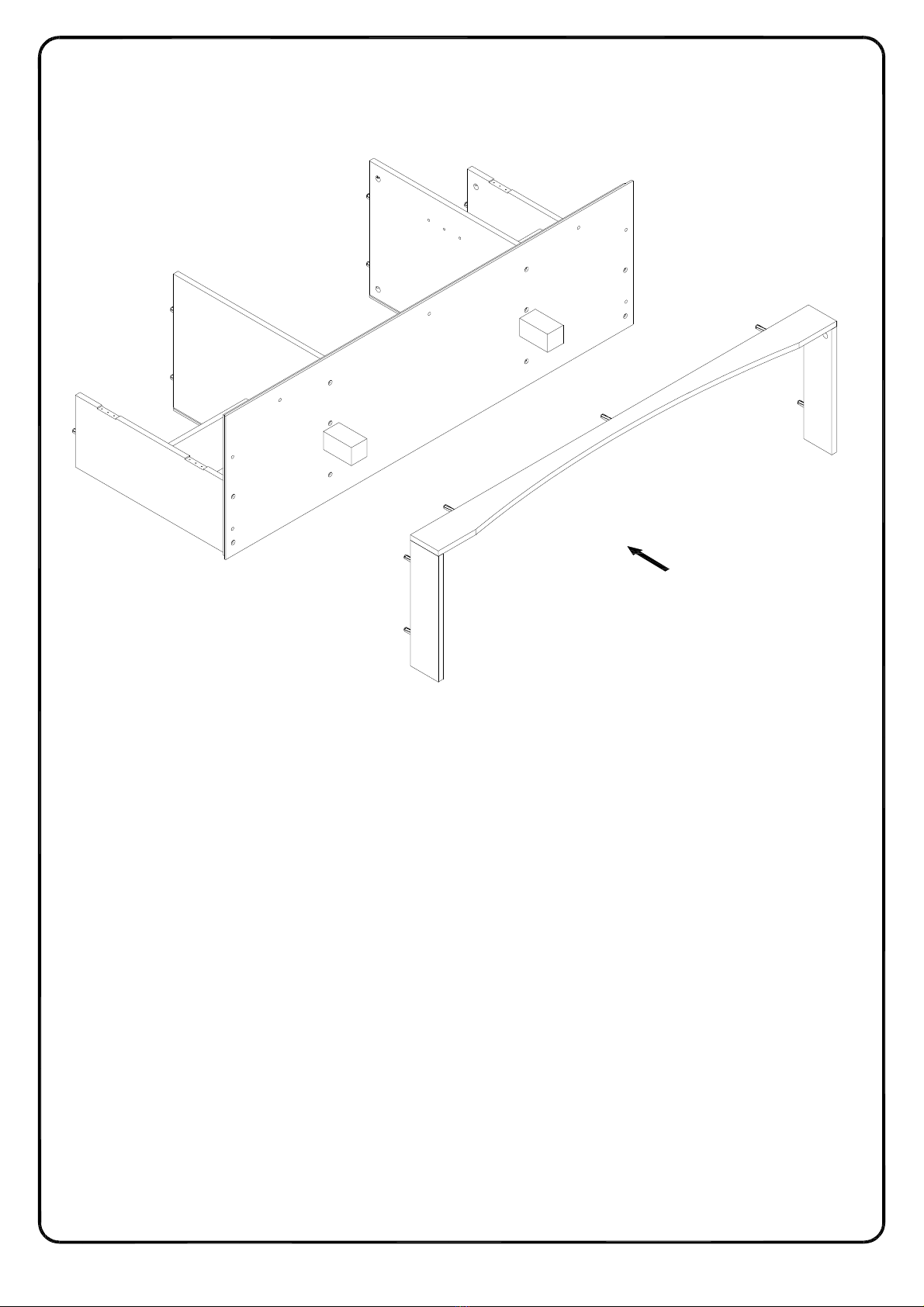

AttachtheslatassemblyfromStep9tobottompanel(2)byinserting the dowels of the slat
assemblyintothepre-drilledholesofbottom panel(2).
(FR)
Fixezl'assemblagedelattesdel'étape9aupanneauinférieur(2)eninsérant les chevilles de
l'assemblagedelattesdanslestrouspré-percésdupanneau inférieur(2).
(ESP)
Fije el conjuntodelistonesdelpaso9alpanelinferior (2) mediantelainserciónde las clavijas
del conjuntodelistonesenlosorificiospreperforadosdel panel inferior(2).
(DE)
BefestigenSie die LeistenbaugruppevomSchritt9andie Bodenplatte(2), indem SiedieDübel
derLeistenbaugruppein dievorgebohrtenLöcherderBodenplatte(2) einstecken.
19 页

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
2010 P.20
Step 11
10
10
9
(EN)
Slidebackpanels(9,10)intothestandassembly.Notethatthebackpanels will slide downin
the grooves alongthe back of the stand assembly.
(FR)
Faitesglisserlespanneauxarrière(9,10) dansl'ensembledesupport. Notez que les
panneauxarrière glisserontverslebasdanslesrainuresle longdel'arrièrede l'assemblage
desupport.
(ESP)
Desliceelpaneltrasero (9,10) enel conjuntodelsoporte.Tenga en cuentaque los paneles
traserossedeslizaránhacia abajo enlasranurasalo largodela partetraseradelconjuntodel
soporte.
(DE)
SchiebenSiedieRückplatten(9,10)in dieStänderbaugruppe.Beachten Sie, dass die
Rückplattenin dieNuten entlangderRückseitederStänderbaugruppenachunten rutschen
werden.
20 页
