Wamsler TYP10886 Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
D
FR
TYP10180 O...
TYP10181 R...
TYP10182 L... TYP10183 P...
TYP11180 O... TYP11181 R... TYP11182 L... TYP11183 P...
I
GB
TYP10186 W... TYP10187 OPUS
TYP10189 K... TYP10886
TYP11186 W... TYP11187 OPUS TYP11189 K... TYP11186
HU

2
D
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie
die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissens-
werte sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort.................................................................................................................2
Inhaltsverzeichnis ................................................................................................2
SICHERHEITSHINWEISE...................................................................................3
1. Bedienung........................................................................................................6
1.1 Geräteaufbau.................................................................................................6
1.2 Inbetriebnahme..............................................................................................7
1.3 Außerbetriebnahme .......................................................................................9
1.4 Hinweise zum Heizen ....................................................................................9
1.5 Reinigung und Pflege.....................................................................................9
1.6 Störungsursachen, Behebung .....................................................................12
2. Aufstellung .....................................................................................................13
2.1 Vorschriften..................................................................................................13
2.2 Aufstellräume...............................................................................................13
2.3 Geräteabstände ...........................................................................................13
2.4 Schornsteinanschluss..................................................................................14
3. Technische Daten..........................................................................................16
3.1 Maßzeichnungen, Daten..............................................................................16
3.2 Maße............................................................................................................18

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie
das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur kor-
rekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschlie-
ßen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 33cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o. ä. ist
verboten.
10. Es ist darauf zu Achten, dass die Aufstellfläche ausreichend tragfähig ist. Bei unzurei-
chender Tragfähigkeit müssen geeignete Maßnahmen (z.B. Platte zur Lastenvertei-
lung) getroffen werden.
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvor-
gang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen
auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungs-
anleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder
einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung bwz oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass
die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöff-
net werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen
keine Flammen mehr sichtbar sein.
14. Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
D

4
Heiztüre. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein, nie eine
Verpuffung erleben zu müssen, denn sollte wirklich unverbranntes Verbrennungsgas
im Brennraum gewesen sein, hätten Sie dieses mit dieser Vorgehensweise
verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler zuvor ganz öff-
nen und erst wieder nach entzünden der Brennstoffauflage nach Tabelle 1 einstellen.
15. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.
16. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendli-
che, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie
während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung
den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche
unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedie-
nen.
17. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
18. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
19. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrol-
lieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der
Abgasrohre erfolgen.
20. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach-
händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.
22. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster
oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass
dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleis-
tet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden (min. 150cm²).
23. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, vorne und hinten- eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung oder dem Typenschild.
24. Die Feuerstätte darf nicht verändert werden, ansonsten verlieren Sie die Zulassung.
25. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehe-
nen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten angeschlossen
sein.
26. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
27. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.

5
28. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbände-
rungen normal und kein Grund zur Reklamation.

6
1. Bedienung

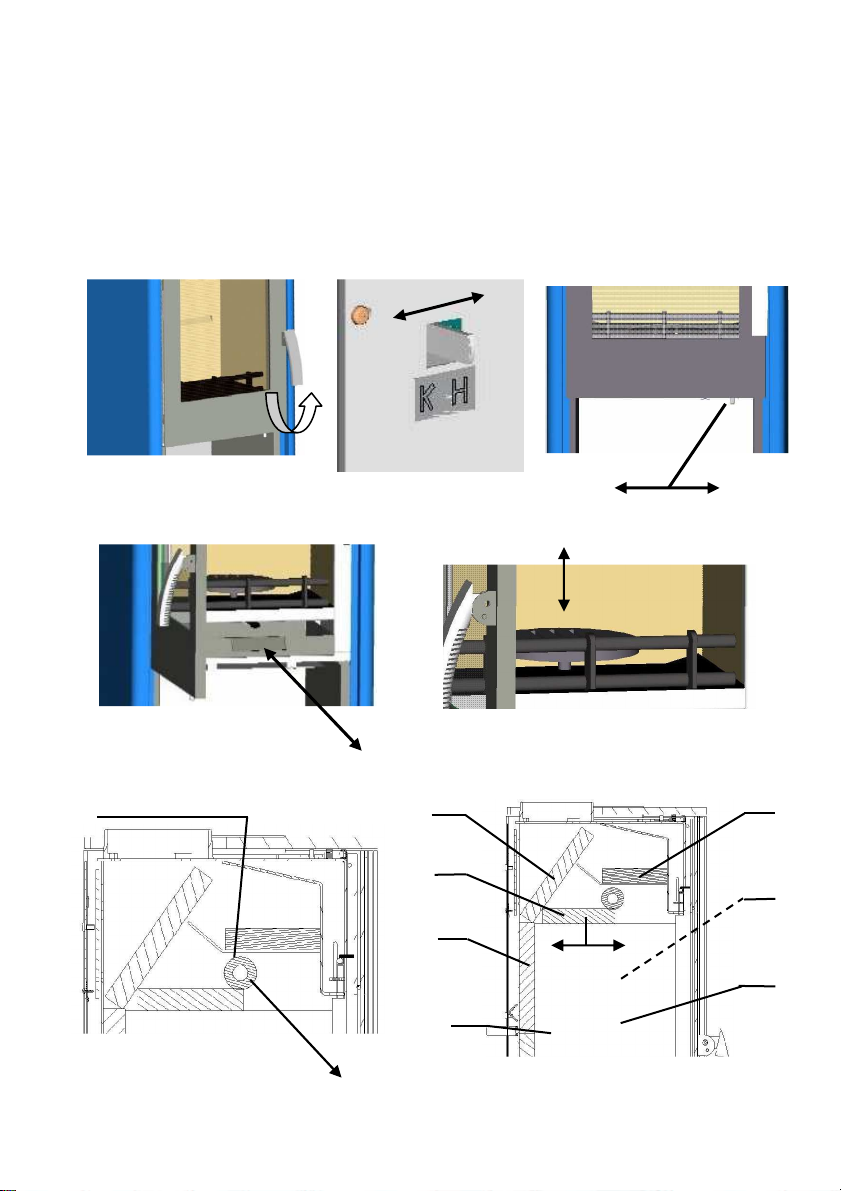

1.1 Geräteaufbau
Abgasstu
tzen
Ausmau
erung
Fülltür
Türgriff
Lagerfach f.
Brennmat
e
rial
Aschenka
s
ten
Primärluftschi
e
ber
Typschild an
d
er Rückwand
Brennstoffwähler

7
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite
montiert. Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stel-
len, bei Kohle auf Stellung 1 „K“ stellen.
Brennstoffart Heizwert ca. kJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
15.900
11.500
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplatten-
resten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier
und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden,
so können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Primärluftschieber
Stellung
Brennstoff 8 kW 6 kW
Brenn-
stoffwähler
Stellung
Brenn-
dauer
Anheizen IIII IIII H -
Scheitholz
Nennwär-
meleistung II  H ca. 0,75 h
Braunkoh-
lebrikett Nennwär-
meleistung IIII  K ca. 1 h
Außerbetriebnahme I I K -
Tabelle 1

8
Füllmengen / Anzünden:
6 kW
NWL Scheitholz max. 1,4 kg, ca. 2-3 kleine Scheite pro Füllung,
bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max.
33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten,
NWL Braunkohlebrikett max. 1,6 kg (ca. 2 Stk.) auf Grundglut auf-
legen
Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. zerkleinern
8 kW
NWL Scheitholz max. 2,0 kg, ca. 3-4 kleine Scheite pro Füllung, bei Anzündvorgang
Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rund-
linge spalten,
NWL Braunkohlebrikett max. 2,2 kg (ca. 3 Stk.) auf Grundglut auflegen
Holzbrikett nach DIN 51731 max. 1,6 kg, evtl. zerkleinern
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte
über dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der
Sichtscheibe rückstandsfrei zu entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät
ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben.
Darauf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wie-
der verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grund-
glut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber
entsprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial,
damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen
könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für
gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stun-
de auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch später
noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da
sonst die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausrei-
chendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu be-
achten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür
zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhan-
den sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

9
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Gerä-
ten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im
Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann
aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel
dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Um-
welt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen
Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr ge-
ring sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein
wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zu-
nächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-
Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der
Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden
(wenn vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der
Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch
heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie da-
bei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr
des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine
reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und
nicht durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wert-
stabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte
(Bild 7 Nr. 2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder
wenn das Abgasrohr entfernt wird, von oben gereinigt werden.
Die Umlenkplatte (Bild 7 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu
schieben.

10
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren.
Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wen-
den Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe
Typschild) an Ihren Fachhändler.
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sau-
beren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaske-
ramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit
einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und
erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sicht-
scheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel
dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flä-
chen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit
klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gerei-
nigt werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackver-
halten testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher
mit Seifenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken
gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit
Seife und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur
Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit
Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermit-
tel, aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fach-
betrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemä-
ßen Eingriffen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach
ca. 2 – 3 Jahren. Dazu einige Hinweise:
• Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist
eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser
als Meterspalten.
• Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-
schützt aufschichten (idealer weise Südseite).

11
entfernen
• Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
• Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuchtig-
keit nicht entweichen.
• Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbe-
wegung eher fault, statt trocknet.
• Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Transportsicherung
Wellpapierrolle
Bild 7
5
2
4
6
7
1
3

12
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 18
Pa haben. Kontrollieren Sie
Ihren Schornstein auf Dicht-
heit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

13
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen
geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räu-
men hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich

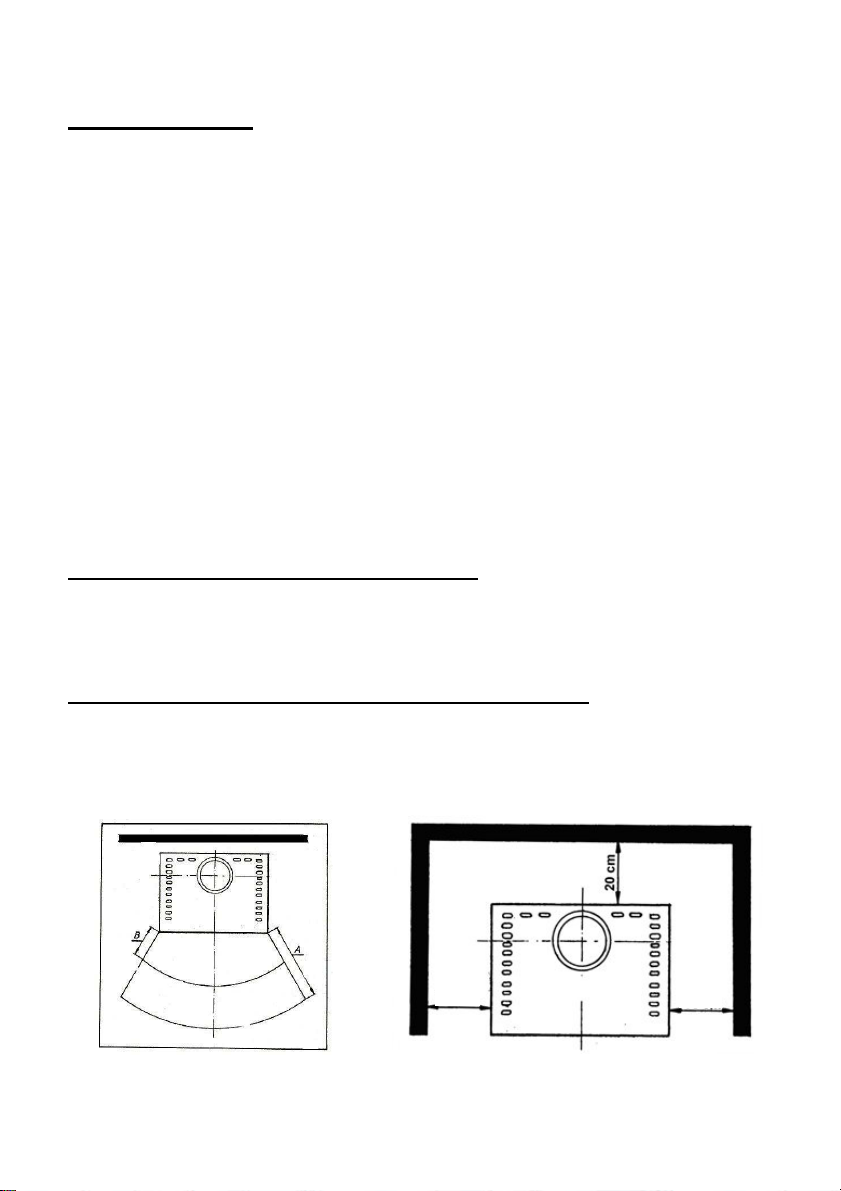

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 40 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 40 cm
betragen (siehe Abb. 9).
Bild 8 Bild 9
40cm
40cm

14
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, ist unzulässig. / Daten zur Schornsteinberechnung Kapitel 3.1 /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
bis drei weitere Feuerstätten angeschlossen werden.

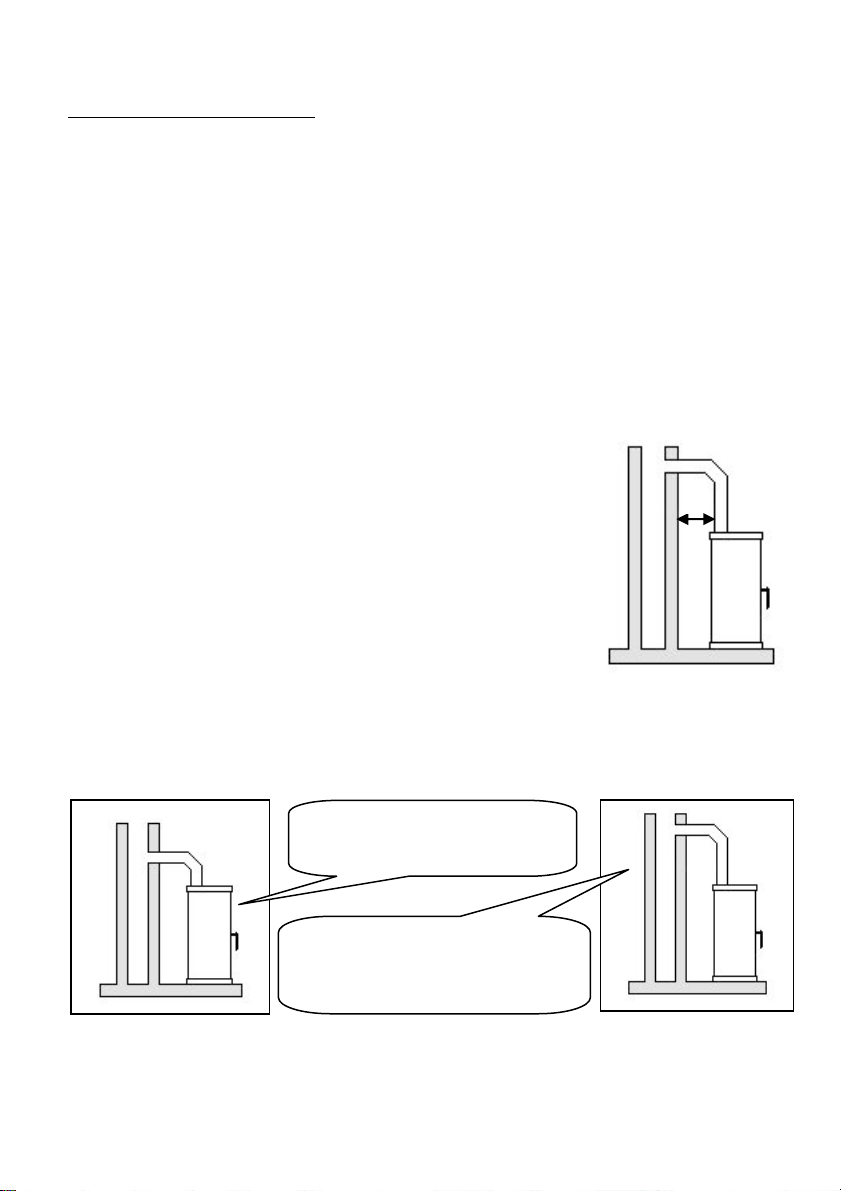

In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

15
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

16
3. Technische Daten
3.1 Maßzeichnungen, Daten

17
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbe-
dingungen
Haus – und Küchentechnik GmbH
Adelperostr. 86
D – 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu
Typ:
TYP11180
TYP11181
TYP11182
TYP11183
TYP11186
TYP11187
TYP11189
TYP10180
TYP10181
TYP10182
TYP10183
TYP10186
TYP10187
TYP10189
TYP10886
Nennwärmeleistung 6 kW 8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
Bei Zeitheizung
116
69
47
182
105
71
Abgaswerte: Brennstoff:
Abgasmassenstrom
Mittlere Abgastemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7“
6,2 / 7,2 g/s
268 / 271°C
12 Pa
≤40 mg/m³
1032 / 769 mg/Nm
3
0,08 /0,06%
82 / 79,7 %
Scheitholz / BB7“
7,9 / 8,6 g/s
295 / 316°C
12 Pa
≤40 mg/m³
1078 / 729 mg/Nm
3
0,09 / 0,06%
80,3 / 78,6 %

18
3.2 Maße
Grundgeräte ohne Keramik
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!
Art. Nr.
8 kW Art. Nr.
6 kW A
(mm) B (mm) C (mm) D (mm) E (mm) F (mm) Gew. (kg)
W20001018000 W20001118000 1044 550 400 110 997 894 110
W20001018001 W20001118001 1044 550 400 110 997 894 110
W20001018002 W20001118002 1044 550 400 110 997 894 110
W20001018004 W20001118004 1208 550 400 110 997 894 122
W20001018005 W20001118005 1044 550 400 110 997 894 110
W20001018009 W20001118009 1069 550 400 110 997 894 126
W20001018010 W20001118010 1050 550 400 110 997 894 146
W20001018014 W20001118014 1208 550 511 110 997 894 133
W20001018023 W20001118023 1208 550 511 110 997 894 188
W20001018025 W20001118025 1170 550 511 110 997 897 128*
W20001018035 W20001118035 1069 550 400 110 997 897
W20001018040 W20001118040 1069 550 400 110 997 894 188
W20001018050 W20001118050 1176 560 400 110 996 894 116
W20001018051 W20001118051 1176 560 400 110 996 894 150
W20001018052 W20001118052 1176 560 400 110 996 894 142
W20001018053 W20001118053 1176 560 400 110 996 894 116
W20001018054 W20001118054 1176 614 413 110 996 894 132
W20001018056 W20001118056 1216 560 400 110 996 894
W20001018058 W20001118058 1053 560 400 110 894 996 139
W20001018059 W20001118059 1056 560 400 110 894 996 130
W20001018100 w20001118100 1044 600 524 134 997 894 112
W20001018101 W20001118101 1044 600 524 134 997 894 112
W20001018102 W20001118102 1205 600 546 132 997 1000 130
W20001018110 W20001118110 1231 600 524 132 997 894 232
W20001018130 W20001118130 1240 610 524 134 1170 1067 118
W20001018140 W20001118140 1069 610 524 134 997 894 206
W20001018181 W20001118181 1064 612 530 132 994 891 89 *
W20001018196 1044 600 524 134 997 894
W20001018215 W20001118215 892 600 400 107 833 730 106
W20001018230 W20001118230 1322 600 400 110 997 894
W20001018248 W20001118248 1210 600 400 107 833 730 195
W20001018249 W20001118249 1210 600 400 107 833 730 188
W20001018340 W20001118340 1068 640 490 110 997 894 182
W20001018343 W20001118343 1234 600 490 110 997 894 206
W20001018600 W20001118600 1045 560 525 127 997 894 115
W20001018630 W20001118630 1070 560 525 127 997 894 192
W20001018640 W20001118640 1070 560 525 127 997 894 130
W20001018740 W20001118740 1054 610 528 110 997 869 172
W20001018760 W20001118760 1054 610 528 110 997 869 172
W20001018765 W20001118765 1054 610 528 110 997 869 172
W20001018960 W20001118960 1070 580 522 110 999 894 132
W20001088610 W20001118610 1237 648 471 158 1016 913 149

19

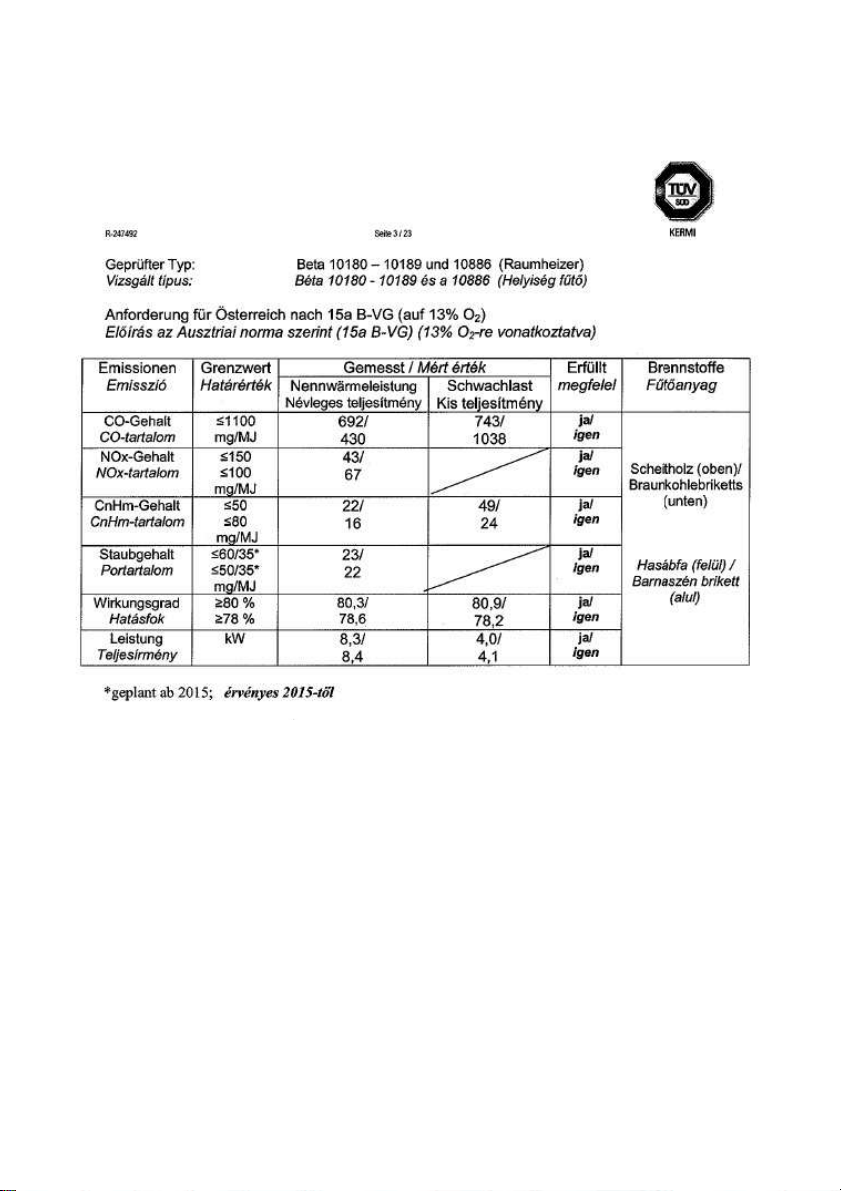

20
