Wamsler 109 20 Installation instructions

1
100 Kaminofen Bedienungs- und
Aufstellanleitung
Fireplace user instruction
Cheminée mode d’emploi
Istruzioni per uso e installazione
Kályha használati útmutató
Festbrennstoff-Ofen
CALOR/A
CALOR S/A
CALOR F/A
CALOR DeLuxe
CALOR DeLuxe NS
D
GB
FR
I
HU

2
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
ACHTUNG
Inhaltsverzeichnis
Vorwort .................................................................................................................... 2
Inhaltsverzeichnis .................................................................................................... 2
SICHERHEITSHINWEISE....................................................................................... 3
1. Bedienung.......................................................................................................... 5
1.1 Geräteaufbau................................................................................................. 5
1.2 Inbetriebnahme.............................................................................................. 6
1.3 Außerbetriebnahme ....................................................................................... 8
1.4 Hinweise zum Heizen .................................................................................... 8
1.5 Reinigung und Pflege..................................................................................... 9
2. Aufstellung....................................................................................................... 12
2.1 Vorschriften.................................................................................................. 12
2.2 Aufstellräume............................................................................................... 12
2.3 Geräteabstände ........................................................................................... 12

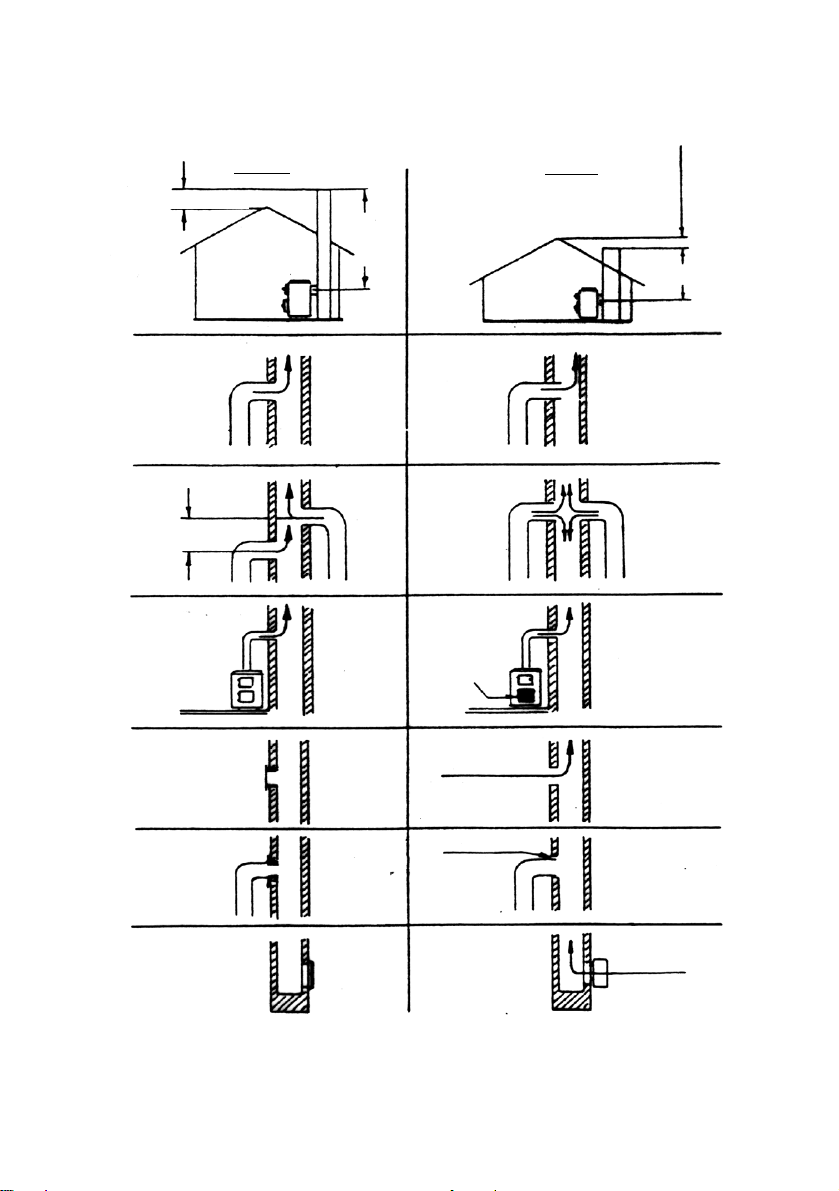

2.4 Schornsteinanschluss.................................................................................. 13
3. Technische Daten............................................................................................ 15

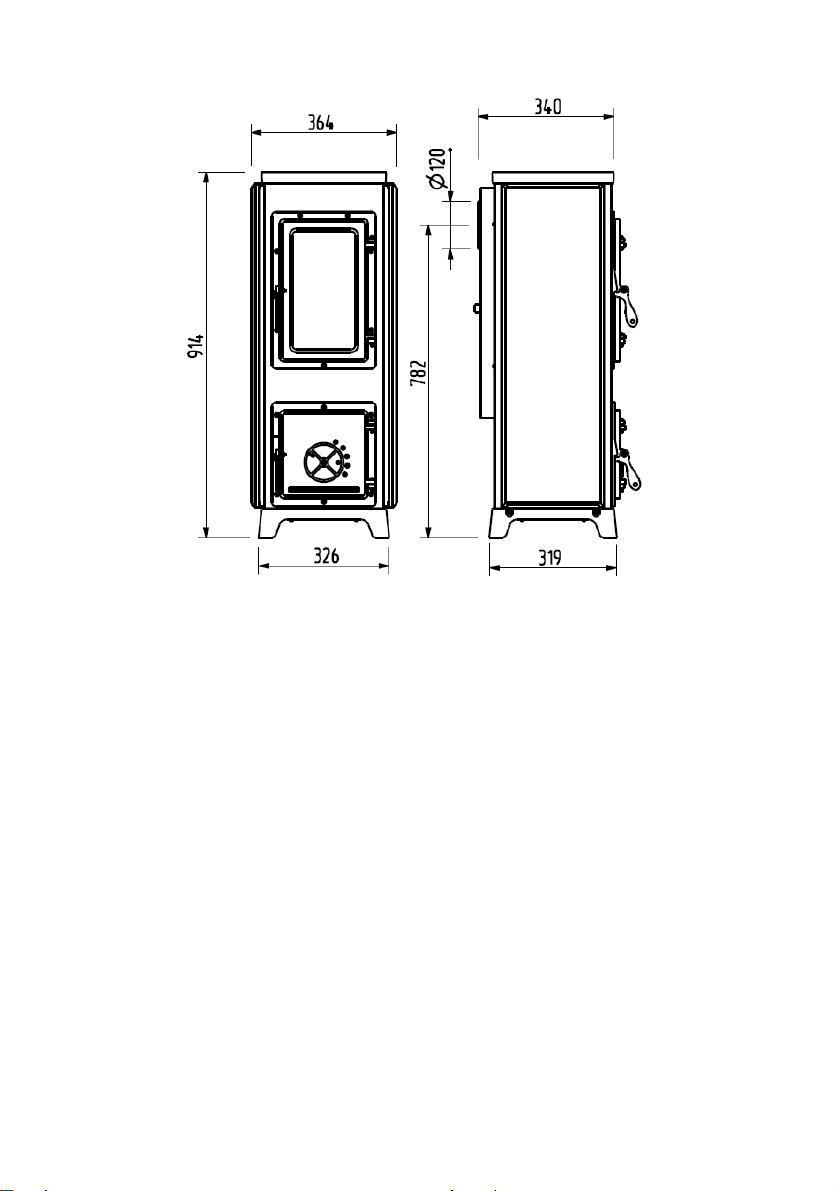

3.1 Maßzeichnungen, Daten.............................................................................. 15

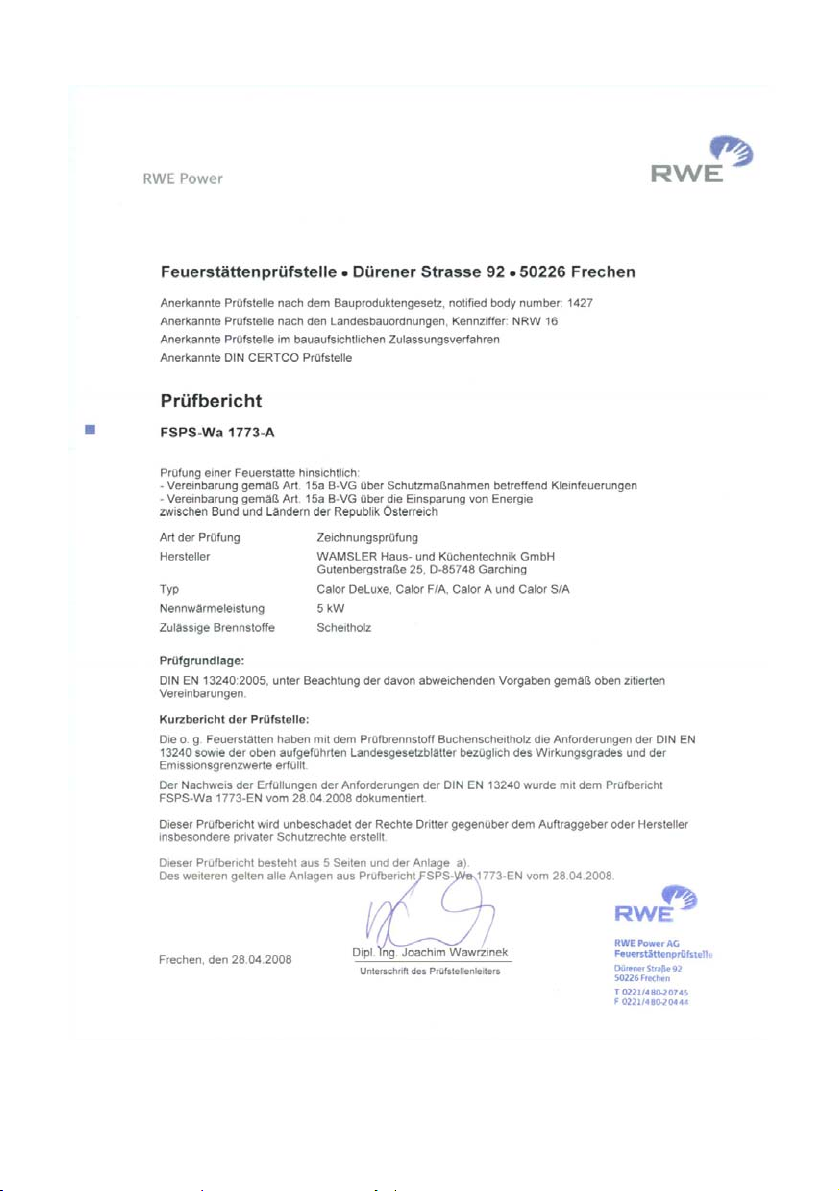

3.2 EG Konformitätserklärung............................................................................ 18
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft
(Typenschild).
2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen
der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie
die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu
beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an
den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die
Bedienungsanleitung gründlich durchlesen und den zuständigen
Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe
zu tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu
vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten
die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen
nicht überschritten werden und die Türen der Geräte geschlossen sein, da
sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät
führen kann. Beschädigungen solcher Art, unterliegen nicht der
Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 28cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle
Anzünder oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß,
Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz,
Papier, Pappe o.ä. ist verboten
10. Beim ersten Anheizen könnte es zu Rauchentwicklung und
Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen
(Fenster und Türen öffnen) und mindestens eine Stunde auf max.
Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch
später noch auftreten.
11. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der
Bedienungsanleitung einzustellen. Bitte benutzen sie bei heißem Gerät die
Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
12. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht
ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu
beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der
Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum
vorhanden sein, dass heißt, es dürfen keine Flammen mehr sichtbar sein.

4
13. Im Warmhaltefach und auf/an dem Gerät dürfen keine brennbaren
Gegenstände abgestellt werden.

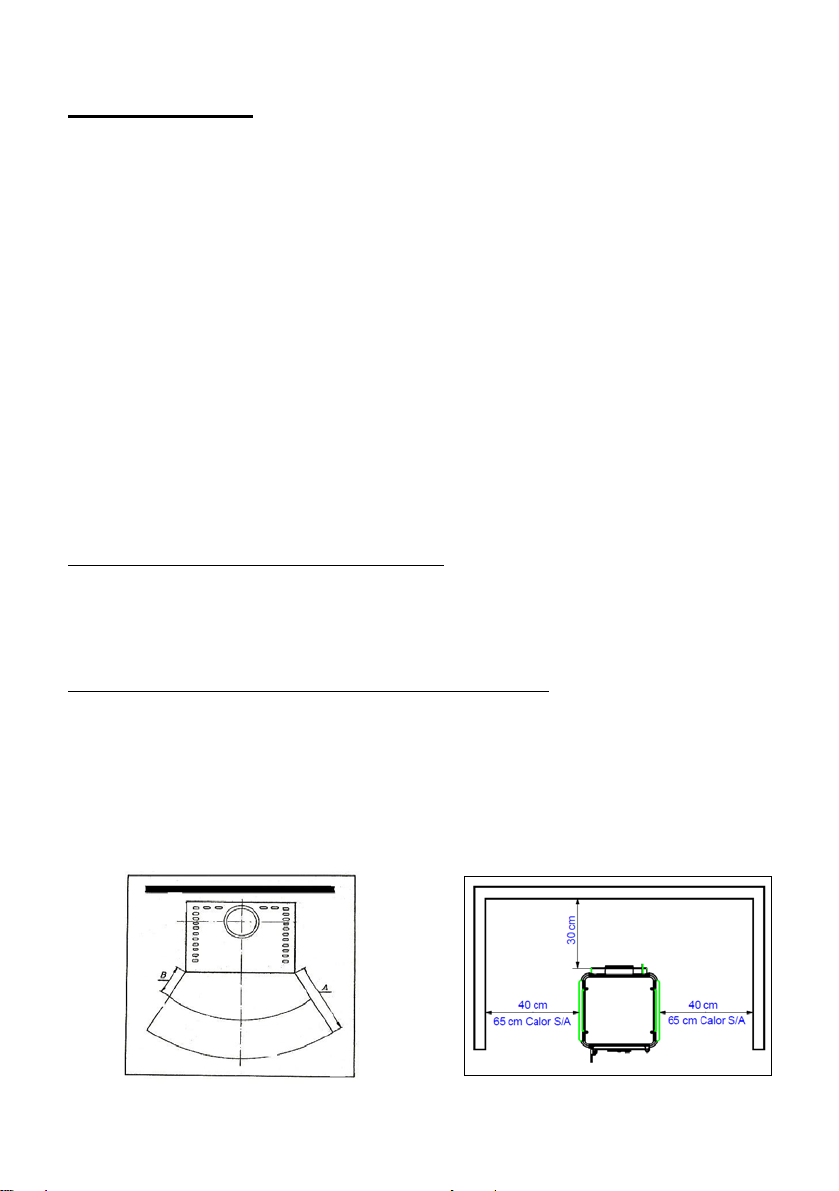

14. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und
Materialien - vorne, seitlich und hinten - eingehalten werden. Diese Abstände
entnehmen sie der Bedienungsanleitung oder dem Typenschild.
15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben
sowie die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie
Kinder und Jugendliche, Ältere Menschen und Tiere auf diese Gefahren
aufmerksam, und halten sie sie während des Heizbetriebes von der Feuerstätte
fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder
das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen
ohne Aufsicht Erziehungsberechtigter nicht bedienen.
16. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag
eingeschoben ist und besonders darauf zu achten, dass keine heiße Asche
entsorgt wird (Brandgefahr).
17. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so
dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann
mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu
befüllen und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu
stabilisieren. Der Rost sollte sauber sein.
18. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der
Abgaswege und der Abgasrohre erfolgen.
19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen,
wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr.
an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu
verwenden.
20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten
Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei
unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
21. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem
Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten
der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann
davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW
Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über
Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen
hergestellt werden (min. 150cm²).
22. Die Feuerstätte darf nicht verändert werden.

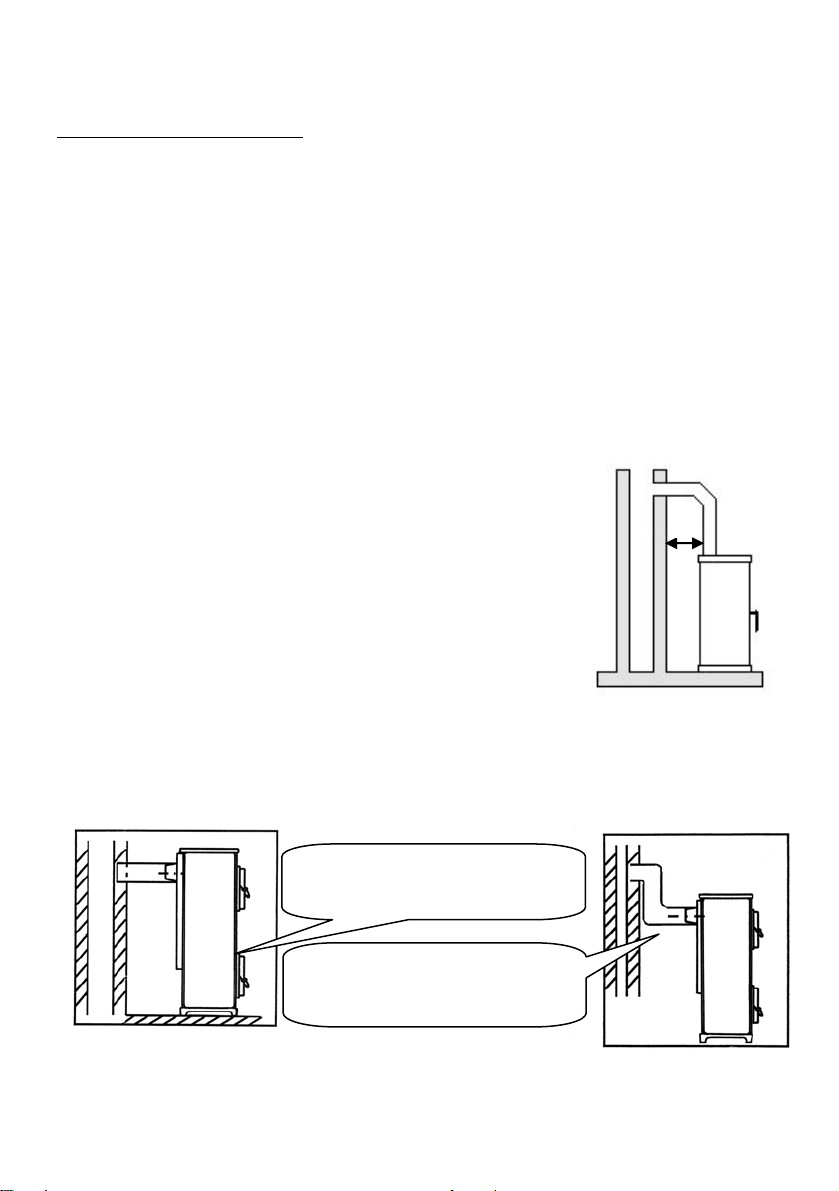

23. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens
vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten
angeschlossen sein.
24. Bei einem Schornsteinbrand verschlieβen sie sofort alle Öffnungen am Gerät
und verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu

5
löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen
lassen.
25. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der
Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen
Mangel dar.
26. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation.
1. Bedienung

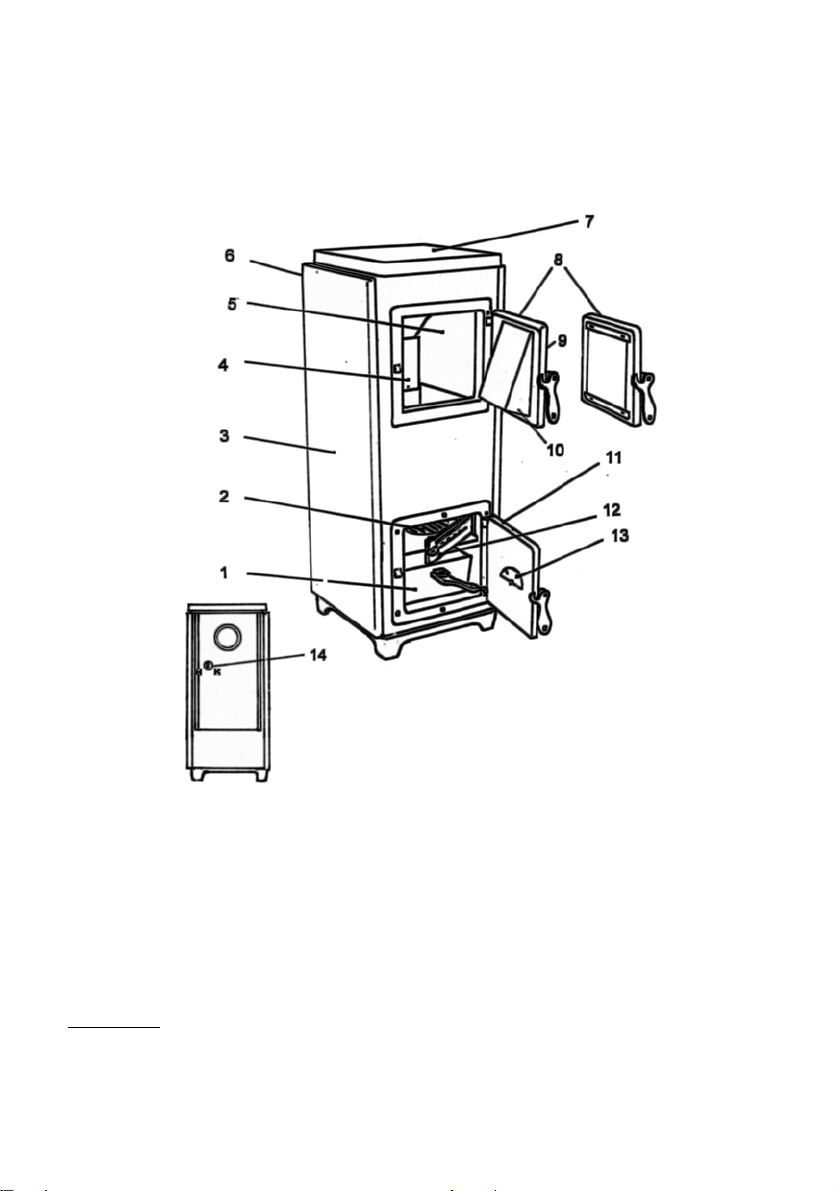

1.1 Geräteaufbau
D

6
1. Aschekasten
2. Drehrost mit Rostrahmen
3. Seitenwand (Typ abhängig)
4. Schutzplatte für Rückwand
5. Schamotte Innenkörper
6. Abgasstutzen
7. Gussplatte
8. Heiztür (mit oder ohne Fenster)
9. Sekundärluftregler (nur bei Ofen ohne Fenster)
10. Einlage für Heiztür (nur bei Ofen ohne Fenster)
11. Aschetür
12. Rosttür
13. Primärluftregler
14. Brennstoffwähler ( „H” = Holz, „K” = Kohle) nur bei Typ
10920
Zubehör: Hilfswerkzeug
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen
geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet.

7
Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von
max. 20% und Braunkohlenbriketts.
Bei den Geräten Typ 10920 ist ein Sekundärluftschieber an der Rückseite montiert.
Bei Holz, Sekundärluftschieber auf Stellung 2 stellen, bei Kohle auf Stellung 1 stellen
(siehe Tabelle 1).
Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
14.600
11.500
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten,
Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe
o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden.
Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie innerhalb des Regelbereiches alle gewünschten
Heizleistungen stufenlos einstellen.
Verbrennungslufteinstellung:
Tabelle 1
Füllmengen max.:
Scheitholz: max. 28 cm Länge; max. 2 Scheite pro Füllung bzw. 1,2 kg (Typ 10930) -
1,4 kg (Typ 10920)
Braunkohle-Briketts: max. ca. 1,5 kg (Typ 10930) - 1,7 kg (Typ 10920)
Erstes Anheizen:
•Vor Inbetriebnahme sind evtl. Transportsicherungen herauszunehmen und
Werbeaufkleber auf der Sichtscheibe oder der Verkleidung rückstandsfrei
zu entfernen.
Primärluft
Schieberstellung
Sekundärluft
Schieberstellung
Brennstoffwähler
Stellung
Brennstoff
Tür unten
Tür oben
(wenn vorhanden)
An der Rückwand
(wenn vorhanden)
Anheizen 2 - 4 2 H
Scheitholz Nennwärme-
leistung 0,5 1 H
Braunkohle-
brikett
Nennwärme-
leistung 1,5 0,5 K
Außerbetriebnahme 0 0 K

8

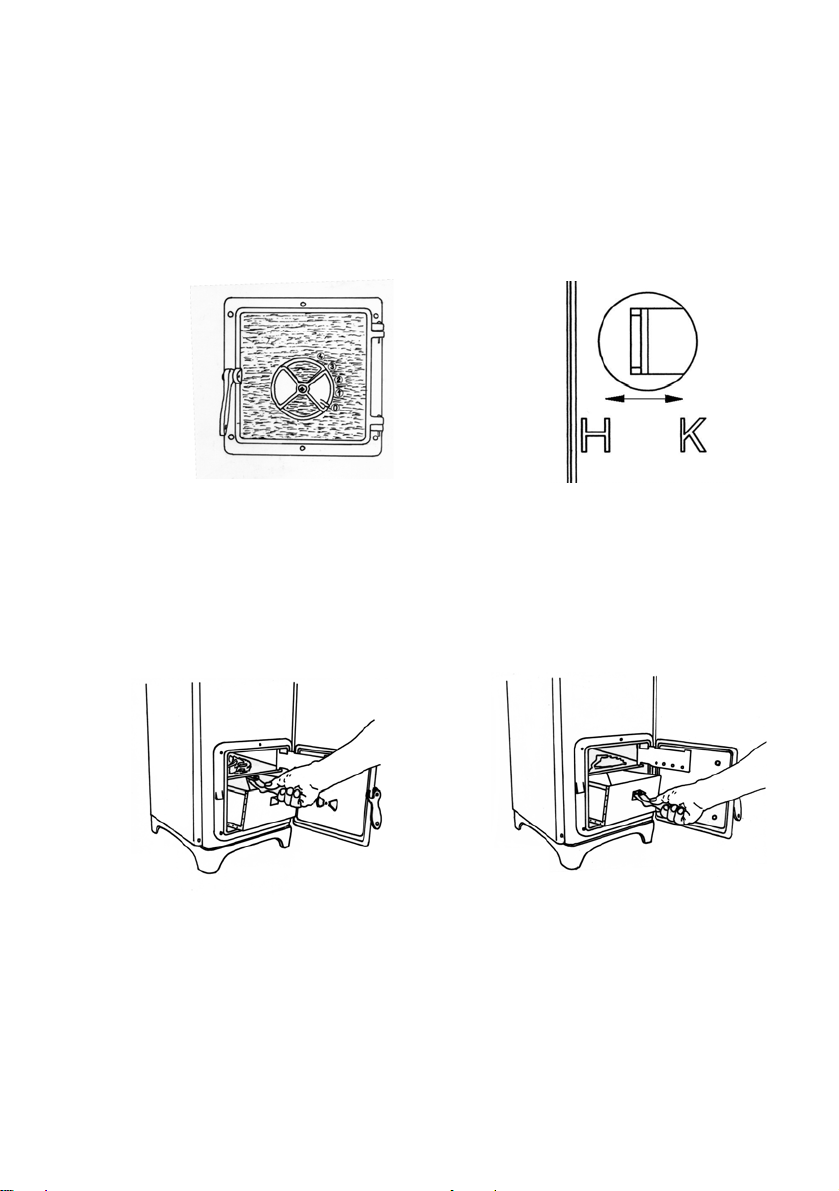

Die Heiztür und Aschentür öffnen durch Heben des Griffes nach oben (Bild 1+2). Bei
heißem Gerät ist dazu ein isolierter Schutzhandschuh oder das Hilfswerkzeug zu
benutzen. Den Primärluftschieber Bild 3+4 (bei heißem Gerät ist dazu das Hilfswerkzeug
oder ein Schutzhandschuh zu benutzen), Sekundärluftschieber und Brennstoffwähler
entsprechend der Tabelle 1 Seite 7 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf
erst ein kleineres, dann größeres Holz geben, anzünden und Heiz- und Aschentür
wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut
vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber
entsprechend der Tabelle 1 Seite 7 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung
sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max.
Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht
erreicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff
nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine
Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Festbrennstoff - Ofen darf nur mit geschlossener Fülltür (Heiztür) und Aschentür
betrieben werden.
Diese dürfen nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstofföfen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies
bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie
Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer
zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der
Reinigungsöffnung des Schornsteins entzündet.

9
Der Rost sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt (Bild 5) werden, um
eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im
kalten Zustand zu entleeren (Bild 6). Bei noch heißem Gerät beiliegendes Hilfswerkzeug
verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in
die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben
wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine
reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht
durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität
und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere
Umwelt und Ihren Geldbeutel.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren
Fachhändler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen
werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge
oder Geschirrspülmittel behandelt und dann trocken gerieben. Reinigen Sie Ihre ROBAX
S-Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben
Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem
Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von
ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu
halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder
kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb
(Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.

10
ACHTUNG
Die Einstellung des Luftreglers zwischen Stellung „2“ und „4“ dient nur zum
Anheizen und ist keine Betriebsstellung! Nach dem Anheizen ist der Luftregler
entsprechend der Tabelle 1 einzustellen.
Bild 3 Bild 4
Bild 5
Bild 6

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an
der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der
angewendeten Schutzfarbe.
Verdampfung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehrere
Stunden auf maximale
Leistung heizen.
Zu geringe Wärmeab-
gabe:
•Geräteleistung zu klein
gewählt.
•Zu geringer
Schornsteinzugzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann
kontrollieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 20
Pa haben. Kontrollieren Sie
Ihren Schornstein auf
Dichtheit. Die Türen anderer
an diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor allem
auf undichte Schornstein-
bzw. Reinigungsverschlüsse
achten. Eventuell mit
senkrechter Anlaufstrecke
anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest isoliert werden.
•Dichtung kontrollieren, Türen
gut verschließen. Eventuell
Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der
Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705,
DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur
einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät
anschließen wollen, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Werkstattofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt
ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets
genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-
Leistungsverhältnis von mind. 4 m3je kW Nennwärmeleistung gewährleistet ist. Für den
Werkstattofen bedeutet dies, dass der Aufstellungsraum mindestens 20 m3groß sein
muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein
Verbrennungsluftverbund mit anderen Räumen hergestellt werden. (Verbundöffnungen
mind. 150 cm²)
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 7)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 40 cm* und hinten 30 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 40 cm*
betragen (siehe Abb. 8).
* 65 cm nur bei Ausführung Typ 109 30 Calor S / Westminster S (ohne seitliche
Strahlschutzbleche).
Bild 7
Bild 8

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen
Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte
aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück
zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum
Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht
geführt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, ist unzulässig. / Siehe: Daten zur Schornsteinberechnung /
Kapitel 3 /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
weitere Feuerstätten angeschlossen sein.
X
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
In der Regel kann der Ofen mit einem
Rohr direkt an den Schornstein
angeschlossen werden.

14
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
A
b
g
asrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge-
genseitig behin-
dernde Abgasströ-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr-
anschluß
Falschluft durch
offene Kamin-
türe
mind. 5m

15
3. Technische Daten
3.1 Maßzeichnungen, Daten
CALOR S/A
CALOR/A
CALOR F/A

16
CALOR
DeLuxe

17
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!
CALOR
DeLuxe NS

18
*Alle Angaben beziehen sich auf Laborbedingungen nach der EN 13240.
3.2 EG Konformitätserklärung
Typ:
Typ 109 20
Calor S/A
Calor /A
Calor F/A
Calor DeLuxe
Calor DeLuxe NS
Typ 109 30
Calor S
Westminster S
Nennwärmeleistung *5 kW 5 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
88
53
34
88
53
34
Abgaswerte *: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
Wirkungsgrad
Scheitholz / BB7”
4,5 g/s
290 ˚C
12 Pa
< 40 mg/m³
0,09 / 0,06 %
≥80%
Scheitholz / BB7”
4,9 / 5,2 g/s
280 / 330 ˚C
12 Pa
< 40 mg/m³
0,08 / 0,04 %
81 / 79,9 %

19

20
