Wamsler M-LINE BOSTON Installation instructions

1
Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
M-LINE
111 50 BOSTON
111 51 CHICAGO
111 53 MANHATTAN
FR
I
GB
D
H

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die
richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie
für:
• Hohe Qualität durch Verwendung bester und bewährter Materialien
• Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
• Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie
die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissens-
werte, sowie einige zusätzliche Tipps.
Geräte sind für die Mehrfachbelegung geeignet (geschlossene Betriebsweise).
Inhaltsverzeichnis
Vorwort................................................................................................................ 2
Inhaltsverzeichnis ............................................................................................... 2
SICHERHEITSHINWEISE..................................................................................3
1. Bedienung.......................................................................................................5
1.2 Inbetriebnahme .............................................................................................6
1.3 Außerbetriebnahme ...................................................................................... 8
1.4 Hinweise zum Heizen ...................................................................................8
1.5 Reinigung und Pflege....................................................................................9
1.6 Störungsursachen, Behebung ....................................................................11
2. Aufstellung ....................................................................................................12
2.1 Vorschriften................................................................................................. 12
2.2 Aufstellräume ..............................................................................................12
2.3 Geräteabstände ..........................................................................................12
2.4 Schornsteinanschluss ................................................................................. 13
2.5 Verbrennungsluft.........................................................................................15
3. Technische Daten.........................................................................................15
3.1 Maßzeichnungen, Daten.............................................................................17
3.2 EG Konformitätserklärung..........................................................................20
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrek-
ten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen
wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o.ä. ist
verboten!
10. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvor-
gang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen
auch später noch auftreten.
11. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungs-
anleitung einzustellen. Bitte benutzen sie bei heißem Gerät die Hilfswerkzeuge oder
einen Schutzhandschuhe zur Bedienung.
12. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brenn-
stoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine
Flammen mehr sichtbar sein.
13. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.
D

4
14. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendli-
che, ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie Sie
während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung
den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche
unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedie-
nen.
15. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
16. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
17. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fach-
mann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
18. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach-
händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
19. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.
20. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster
oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass
dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleis-
tet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden (min. 150cm²).
21. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien
- seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
22. Die Feuerstätte darf nicht verändert werden.
23. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehe-
nen Schornstein muss eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
24. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
25. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
26. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbände-
rungen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau
Abgasstutzen
hinten Ø 120mm
Luftanschluss
Extern Air
Abgasstutzen oben Ø 120/150mm
Typschild an der
Rückwand
Füll- / Heiztür
Türgriff
Brennstoffwähler „A“
Primärluftschieber „B“
Aschekasten
Ausmauerung

6

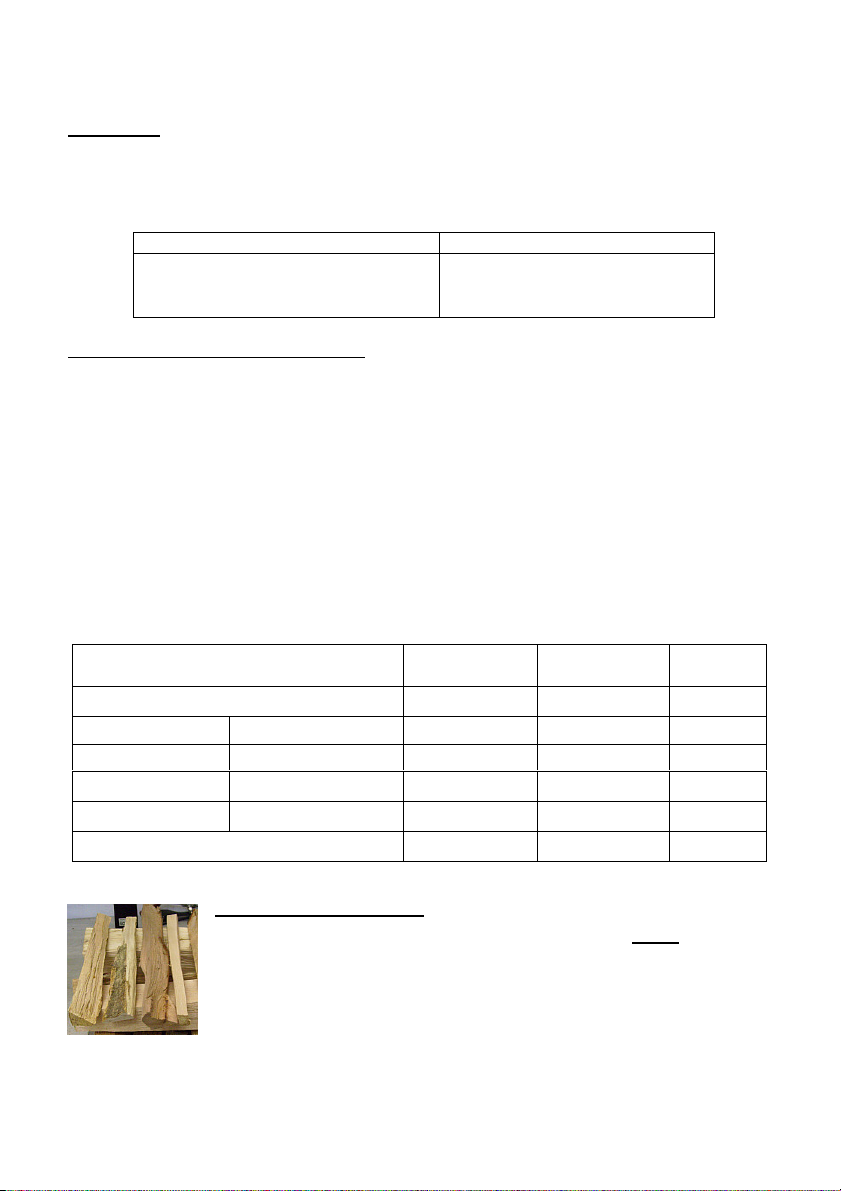

1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen
geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Ver-
wenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max.
20% und Braunkohlenbriketts.
Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
14.600
11.500
Tabelle 1
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohle-
gruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o.ä. ist
verboten. Zum Anzünden sollte Holzwolle oder geeignete Anzünder verwendet werden.
Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Verbrennungslufteinstellung:
Tabelle 2
Füllmengen / Anzünden:
NWL Scheitholz max. 1,2 kg (≙1,65 kg/h), ca. 2-3 kleine Scheite pro
Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge
max. 25cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten
Teillast Scheitholz max. 0,6 kg
NWL Braunkohlebrikett max. 1,4 kg (≙1,47 kg/h), ca. 2 Stk. auf
Grundglut auflegen, Teillast Braunkohlebrikett max. 0,7 kg auf Grundglut auflegen
NWL Holzbrikett nach DIN 51731 max. 1 kg, evtl. zerkleinern
Brennstoff Brennstoff-
wähler „A“ Primärluft- schieber „B“ Brenn- dauer ca.
Anheizen OFFEN OFFEN -
Scheitholz Nennwärmeleistung OFFEN ZU 0,75 h
Scheitholz Teillast OFFEN ZU -
Braunkohlebrikett Nennwärmeleistung ZU OFFEN 2 h
Braunkohlebrikett Teillast ZU OFFEN -
Außerbetriebnahme ZU ZU -

7
Erstes Anheizen
•Vor Inbetriebnahme sind alle Transportsicherungen (Papier) sowie brennbaren
Gegenstände; auf der Umlenkplatte über dem Feuerraum, dem Brennraum
und Aschekasten herauszunehmen. Eventuelle Aufkleber auf der Sichtscheibe
rückstandsfrei entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu der Schutzhandschuh zu benutzen. Den Primärluftschieber und Brennstoffwähler
(Bild 3) entsprechend der Tabelle 2 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf
erst ein kleineres, dann größeres Holz geben (Holz kreuzschlichten), anzünden und
Heiztür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende
Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber
entsprechend der Tabelle 2 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüf-
tung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nenn-
wärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht er-
reicht werden, so können diese Erscheinungen auch später noch auftreten.
ZU
OFFEN

8
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöff-
net werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es
dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet wer-
den (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies be-
deutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie
Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock-
feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini-
gungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoff-
aufgabe gereinigt bzw. wenn möglich gerüttelt werden, um eine gute Verbrennungsluft-
zufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entlee-
ren (Bild 4). Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte
beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne
gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho-
ben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi-
gungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heiz-
leistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Redu-
zierung der Primärluft erfolgen.

9
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabili-
tät und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, sind die Umlenkplatten (Bild 6+7)
auszubauen (komplett) oder durch leichtes und vorsichtiges abrütteln nach oben (Bild 7)
von dem Russ zu befreien. Dadurch kann der Abgasweg von innen frei werden, oder
wenn das Abgasrohr entfernt wird, von oben direkt gereinigt werden.
Die Umlenkplatten (Bild 6+7) sind nach dem Reinigen wieder richtig einzusetzen.
Achtung:
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren
Fachhändler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen
werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge
oder Geschirrspülmittel behandelt und dann trocken gerieben.
Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten
sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskera-
mik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von
ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu
halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen ist
nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem Was-
ser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht
scheuern). Vorab an einer nicht sichtbaren Stelle testen. Bei den pulverbeschichteten
Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmit-
tel behandelt und dann trocken gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife
und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher
sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation!
Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier
(Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Service-
arbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.

10
Bild 2 Bild 3
Bild 4 Bild 5
Bild 6 Bild 7
ZU
O
F
FEN

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden mit geringer Menge
Brennstoff betreiben. Danach
für mehrere Stunden auf ma-
ximale Leistung heizen.
Zu geringe Wärmeab-
gabe:
•Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max.
18 Pa haben. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen anderer
an diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287) sowie
feuerpolizeiliche Bestimmungen (u.a. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt
ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets
genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-
Leistungsverhältnis von mind. 4 m
3
je kW Nennwärmeleistung gewährleistet ist. Für den
Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens 20 m
3
groß sein
muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden (Verbundöffnungen mind. 150 cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.

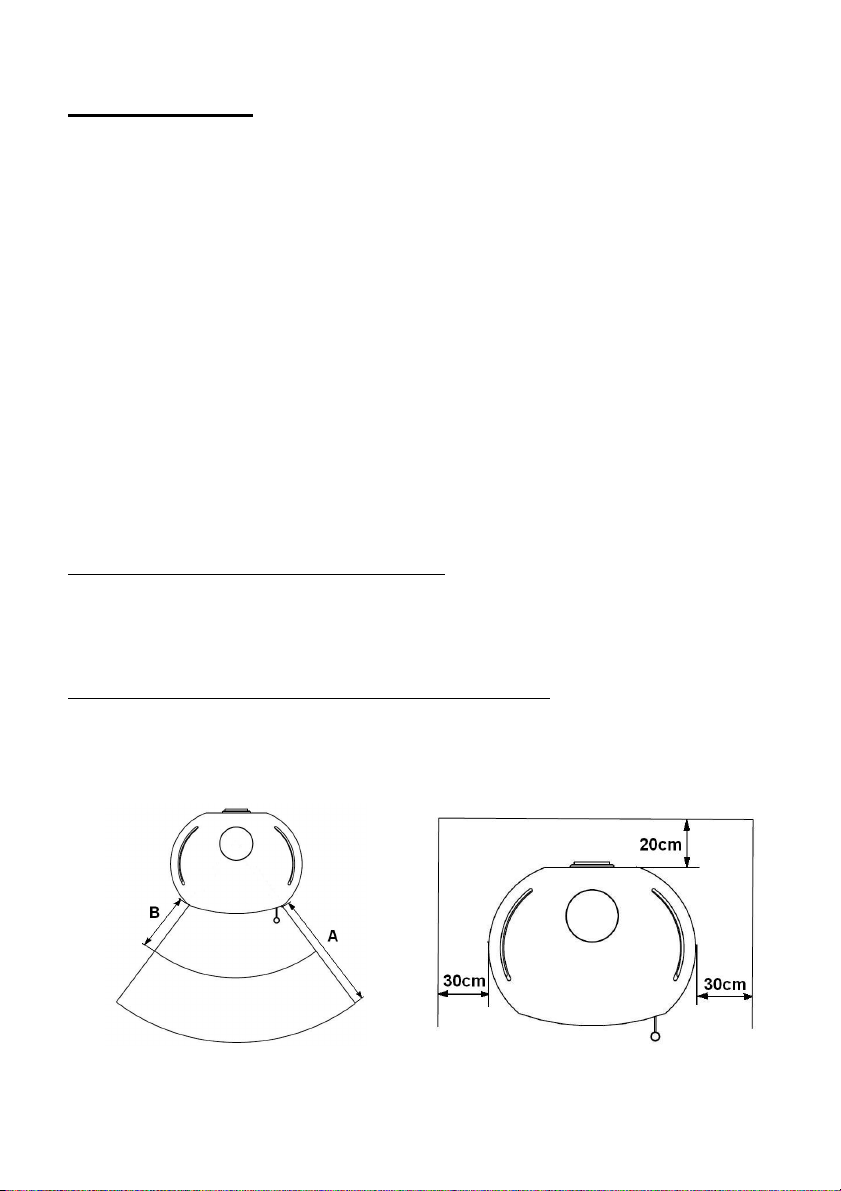

Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 30 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm
betragen (siehe Abb. 9).
Bild 8 Bild 9

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss

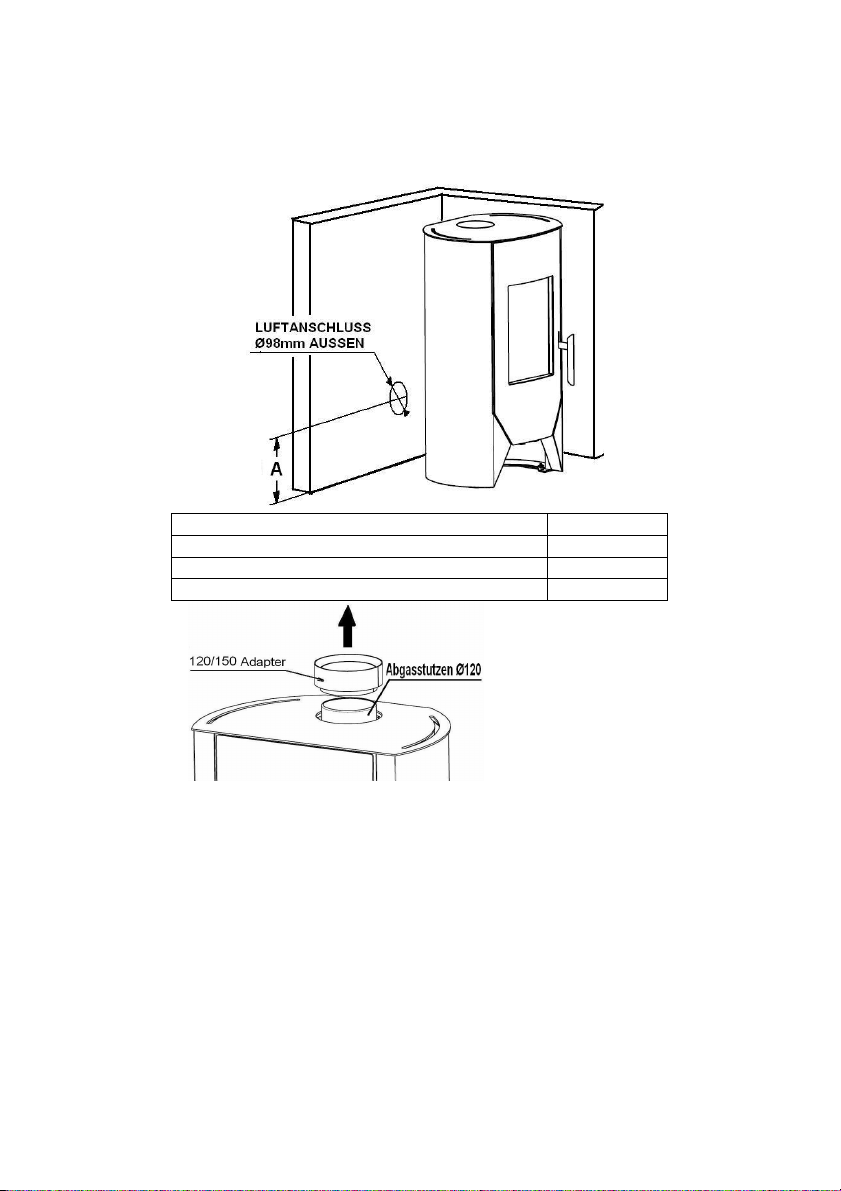

Die M-Line Serie kann wahlweise mit Ø 120 oder Ø 150 mm an den Schornstein ange-
schlossen werden. Bei Anschluss Ø 120 mm ist der Anschluss-Adapter vom Gerät ab-
zunehmen.
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, sollte vermieden werden. Daten zur Schornsteinberechnung finden
Sie im Kapitel 3. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen
höchstens zwei bis drei weitere Feuerstätten angeschlossen sein.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

14

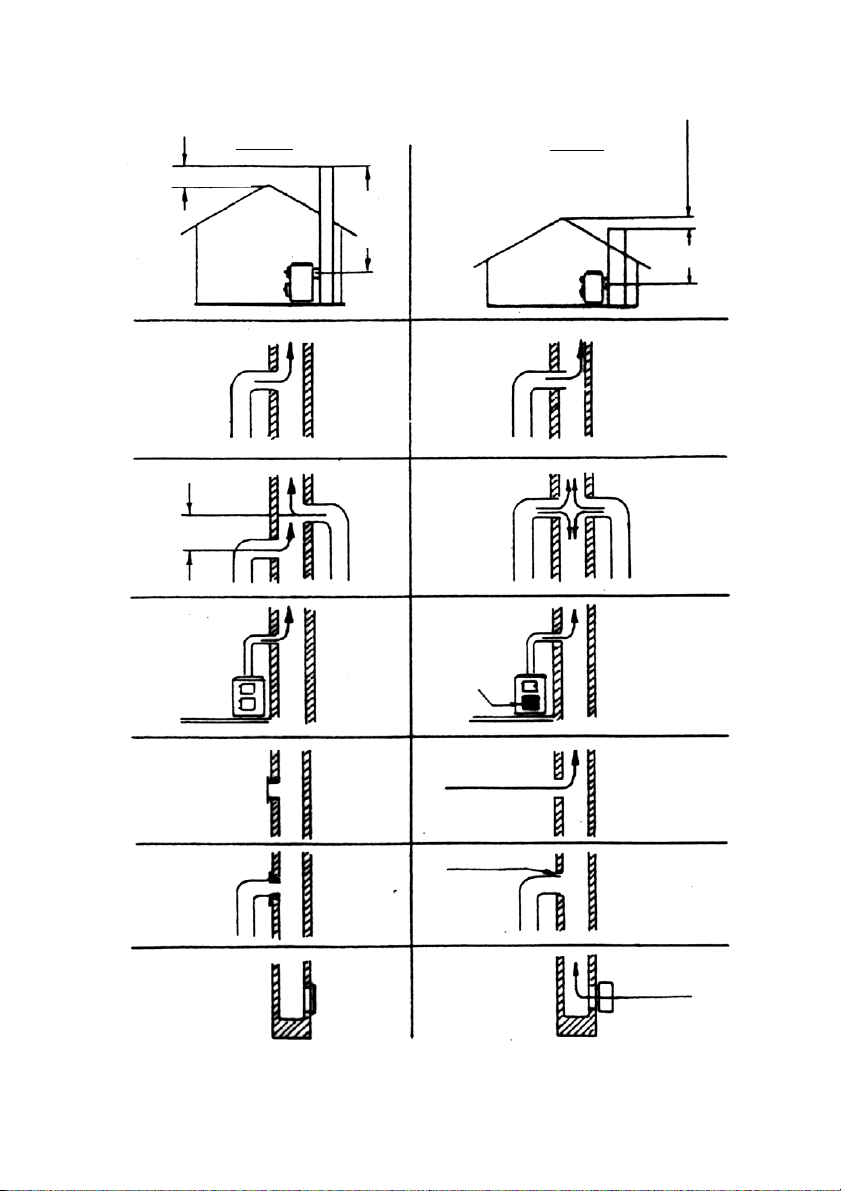

Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

15
2.5 Verbrennungsluft
Die Geräte arbeiten raumluftabhängig. Eine ausreichende Verbrennungsluftversor-
gung ist zwingend notwendig. Unterdrücke im Aufstellraum sind nicht zulässig. Daher
sind bei der Kombination mit raumlufttechnischen Anlagen (z.B. Lüftungsanlagen,
Dunstabzugshauben, pneumatische Fördereinrichtungen etc.) die einschlägigen techni-
schen Regeln / Vorschriften zu beachten (u.a. in Deutschland Kombination Lüftung -
Feuerstätte nur in Ausführung nach §4 FeuVo zulässig). Für den Verbrennungsvorgang
wird permanent Sauerstoff bzw. Luft benötigt. In der Regel reichen hierzu die vorhande-
nen Undichtheiten des Aufstellraumes aus. Der Kaminofen wird mit einem integriertem
Außenluftanschluss (Ø 100 mm) geliefert, der optional angeschlossen werden kann.
Eventuelle Arbeiten für die Verbrennungsluftversorgung von Außen oder von Kellerräu-
men dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungs-
bau) durchgeführt werden.
Die Dimensionierung und Ausführung der Verbrennungsluftleitung muss inklusive der
Sicherheitsreserven eine Luftzufuhr von ca. 25 m³/h sicherstellen.
Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm
verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den Bö-
gen Revisionsöffnungen für den Schornsteinfeger haben. Die Leitung sollte nicht länger
als 4 m sein und nicht mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll
sie mit einem geeigneten Windschutz und Gitter versehen werden, muss fachgerecht
gegen Schwitzwasser gedämmt werden und die Verbrennungsluft darf nicht unter 5°C
dem Kaminofen zugeführt werden (vorgewärmt).
Wichtige Hinweise zum Thema raumluftabhängiger bzw.
raumluftunabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2005)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Kaminöfen nach DIN EN 13240 geprüft.
Die Kaminöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftan-
saugstutzen aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luft-
zuführung angeschlossen werden. Auch mit dieser dichten Luftzuführung erfüllen die
Kaminöfen nicht die Anforderungen an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüf-
tungsanlagen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverord-
nung (FeuVo) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechni-
sche Anlage gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter)
oder eine Lüftungsanlage einzubauen ist, die eine Zulassung für Festbrennstofffeue-
rungen hat und dem Aufstellraum die notwendige Verbrennungsluft (ca. 40 m
3
/h) für die
Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer – in Absprache mit Ihrem zuständigen Bezirksschornsteinfe-
germeister – die jeweils gültigen örtlichen Vorschriften und Regeln. Für Änderungen
nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen
behalten wir uns vor.

16
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und
Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende
Verbrennungsluftversorgung / Gesamtinstallation zu prüfen.
Kaminofen Typ „A“
111 50 BOSTON 266mm
111 51 CHICAGO 266mm
111 53 MANHATTAN 266mm
Montage Rohranschluss hinten Ø 120 mm:
1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4. Abgasstutzen hinten fest anschrauben
Montage Rohranschluss hinten Ø 150 mm:
1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4. Adapter mit der beiliegenden Schraube vor der hinteren Montage am Abgasstutzen
befestigen und zum Schluss erst hinten festziehen
Tipp: Befestigungsschrauben des Abgasstutzens hinten vorher bis auf 3mm anschrau-
ben und erst nach aufsetzen des Abgasstutzens (evtl. mit montierten Adapter) festzie-
hen!
Die M-Line Serie kann wahlwei
se
mit Ø 120 oder Ø
150 mm an den
Schornstein angeschlossen wer-
den. Bei Anschluss Ø
120 mm ist
der Anschluss-Adapter
vom Gerät
abzunehmen und direkt anzu-
schließen.

17
3. Technische Daten
3.1 Maßzeichnungen, Daten
111 50 BOSTON
Gewichte brutto / netto:
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!

18
111 51 CHICAGO
Gewichte brutto / netto:
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!

19
111 53 MANHATTAN
Gewichte brutto / netto:
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!

20
Alle Angaben auf die Abgaswerte beziehen sich auf die EN 13240 unter Laborbedingungen
3.2 EG Konformitätserklärung
Wamsler
Haus- und Küchentechnik GmbH
EG-Konformitätserklärung
Hersteller: Wamsler Haus- und Küchentechnik GmbH,
Gutenbergstr. 25, D-85748 Garching
Produktbezeichnung: Kaminofen
Typ: M-LINE, Typ 111 50 - 111 60
Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richt-
linien überein:
89/106/EWG: Bauprodukten- Richtlinie
Der Nachweis erfolgt nach DIN EN 13240 durch den Prüfbericht Nr. 247491 der staat-
lich akkreditierten TÜV Süd Prüfstelle H-Budapest (notified body number 1420) vom
12.07.2011.
München, den 22.07.2011 ...............................................................................
K.D. Knabel A. Freund
Geschäftsführer Technische Leitung
Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine
Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind
zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erklärung ihre Gültigkeit.
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten
wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
Gerätetyp 111 50 / 51 / 53
Nennwärmeleistung 5 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung
88
53
34
Abgaswerte: Brennstoff
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7”
5,6 / 5,4 g/s
234 / 320
0
C
12 Pa
< 40 mg/m³
1069 / 825 mg/m
3
82,2 / 79,4 %
