Wamsler F-BOX Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
TYP 11310
F-BOX W-BOX
D
FR
I
GB
HU

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende
Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige
zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort............................................................................................................2
Inhaltsverzeichnis............................................................................................2
SICHERHEITSHINWEISE..............................................................................3
1. Bedienung...................................................................................................6
1.1 Geräteaufbau............................................................................................6
1.2 Inbetriebnahme.........................................................................................7
1.3 Außerbetriebnahme ..................................................................................9
1.4 Hinweise zum Heizen .............................................................................10
1.5 Reinigung und Pflege..............................................................................10
2. Aufstellung ................................................................................................14
2.1 Vorschriften.............................................................................................14
2.2 Aufstellräume..........................................................................................14
2.3 Geräteabstände ......................................................................................14
2.4 Schornsteinanschluss.............................................................................15
3. Technische Daten.....................................................................................18

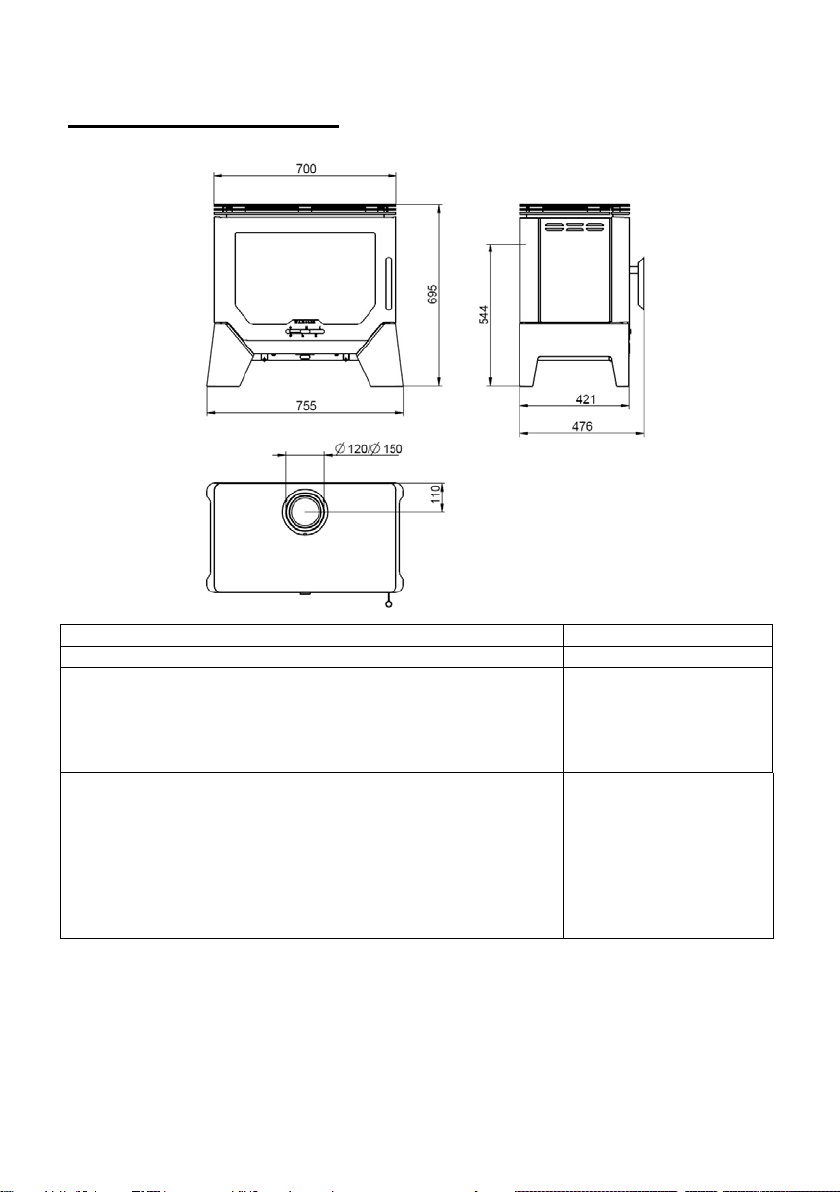

3.1 Maßzeichnungen, Daten.........................................................................18
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren
nationalen und europäischen Normen, örtliche und baurechtliche
Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN
1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu
beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen
und anschließen. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den
sie das Gerät anschließen wollen, in einwandfreiem Zustand und mind. bis 400°C
belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister /
Bezirksbeauftragten informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa
Unterdruck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu
tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht
überschritten werden und die Türen der Geräte geschlossen sein, da sonst die
Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 33cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß,
Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets,
Papier, Zeitungen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und
mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten
Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der
Bedienungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die
Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw oder bei nicht
ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu
beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum
nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das
heißt, es dürfen keine Flammen mehr sichtbar sein.
14. Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
Heiztüre. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein, nie eine
D

4
Verpuffung erleben zu müssen, denn sollte wirklich unverbranntes Verbrennungsgas
im Brennraum gewesen sein, hätten Sie dieses mit dieser Vorgehensweise
verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler zuvor ganz
öffnen und erst wieder nach entzünden der Brennstoffauflage nach Tabelle 1
einstellen.
15. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!
16. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen.
Bei unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu
verwenden.
17. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie Kinder und
Jugendliche bzw. alle Besucher und Mitbewohner auf diese Gefahren aufmerksam,
und halten Sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden
Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder
und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht
Erziehungsberechtigter nicht bedienen.
18. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird
(Brandgefahr).
19. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer
geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter
Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost
sollte sauber sein.
20. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen
Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der
Abgaswege und der Abgasrohre erfolgen.
21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren
Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten
Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei
unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
23. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem
Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der
Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon
ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW
Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über
Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt
werden (min. 150cm²).

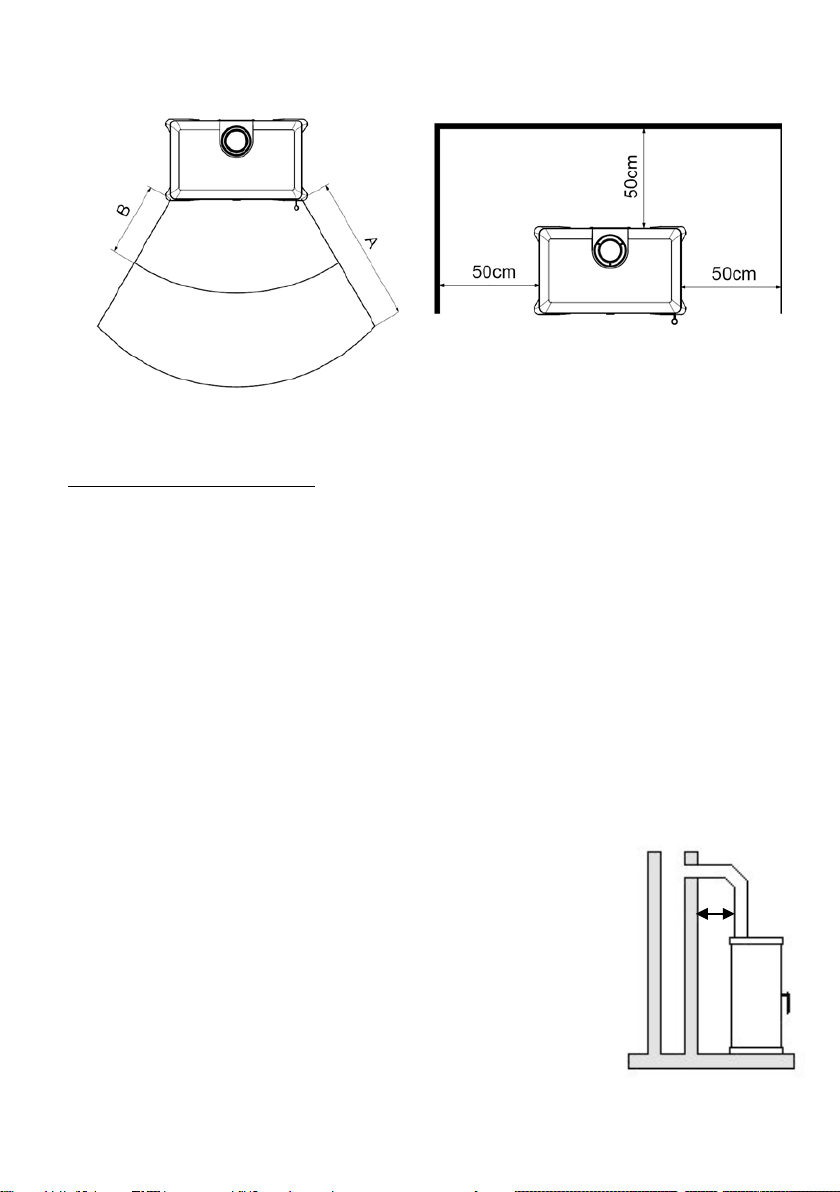

24. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
25. Die Feuerstätte darf nicht verändert werden.

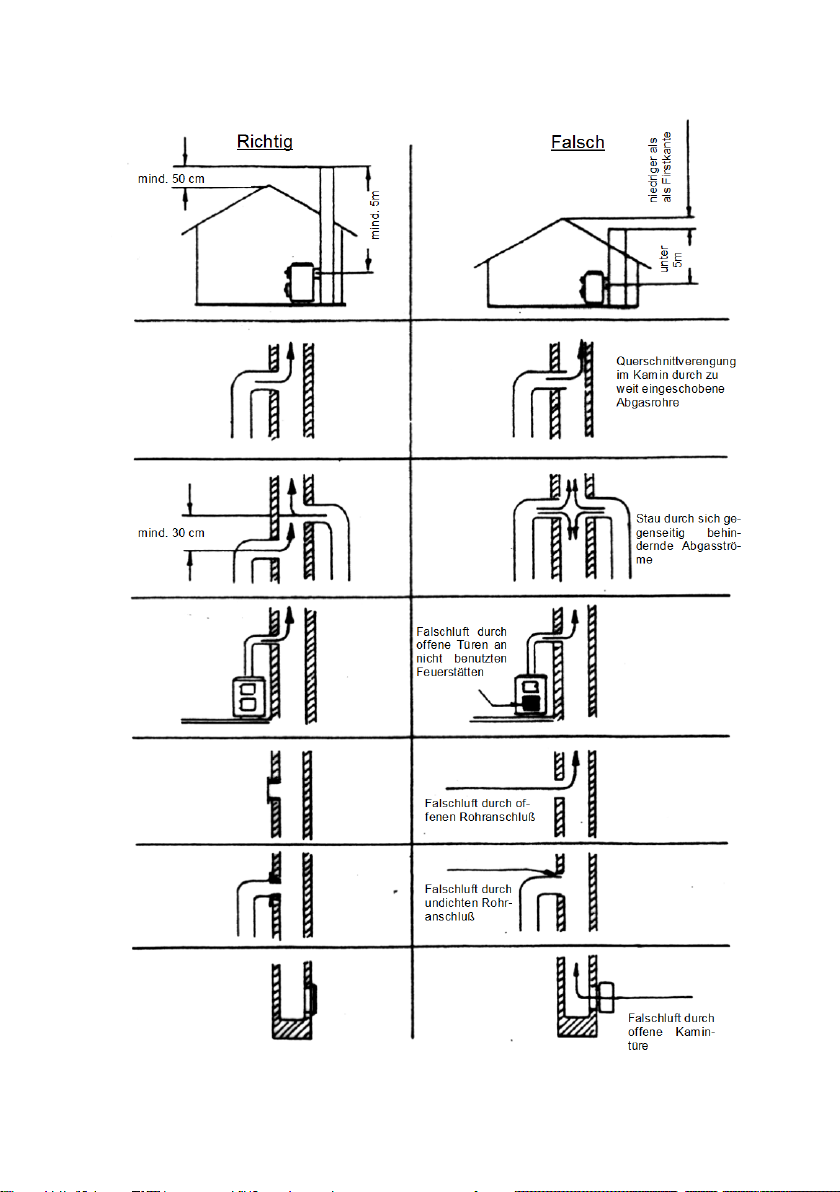

26. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des
Ofens vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384
erfolgen (Schornsteinfeger).

5
27. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen.
Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
28. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation.

6
1. Bedienung

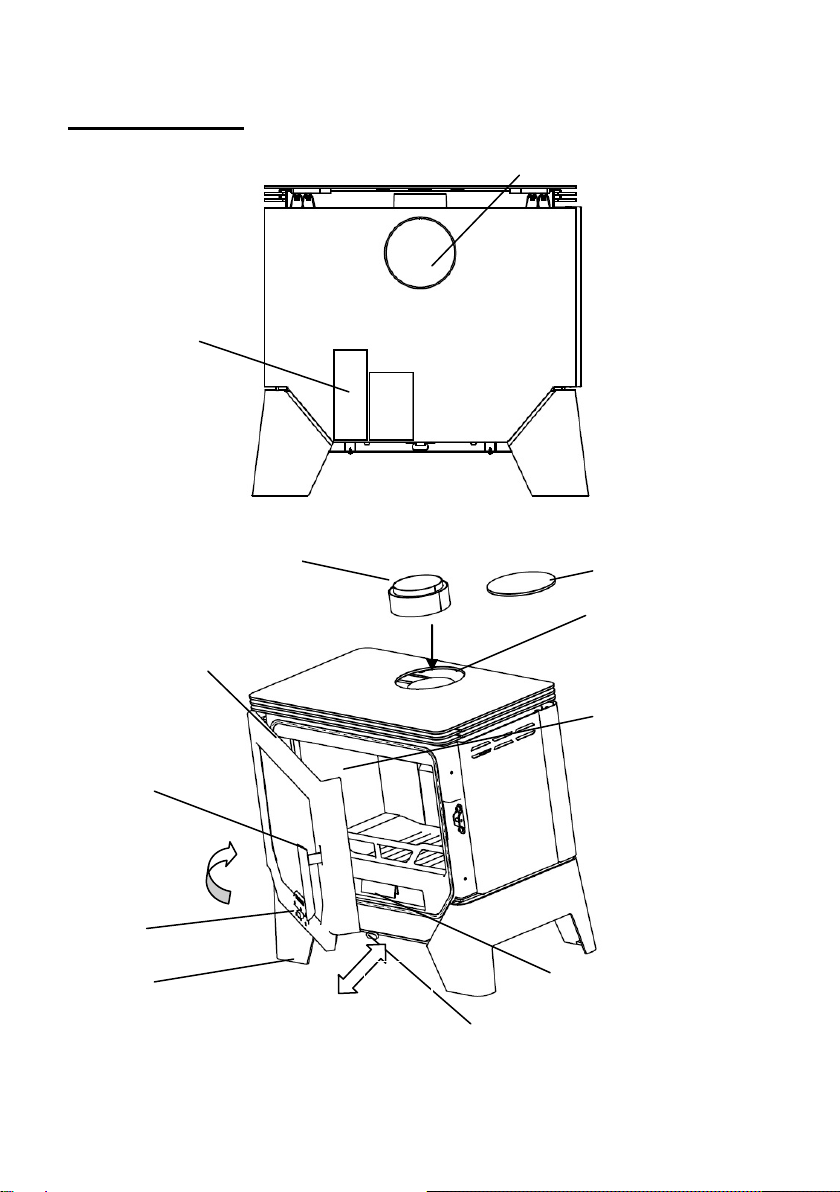

1.1 Geräteaufbau
Bild 1
Abgasstutzen (hinten)
Ø120 mm
Abgasstutzen oben
Ø120 mm
Typschild an der
Rückwand
Füll- / Heiztür
Türgriff
Brennstoffwähler „B”
Primärluftschieber „A”
Aschekasten
Ausmauerung
offen
zu
Deckkappe
Stellfuß
Adapter Ø120/Ø150 mm
f. Abgasstutzen

7
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen
geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet.
Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von
max. 20% und Braunkohlenbriketts.
Bei diesen Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite
montiert. Bei Scheitholz (Brennstoffwähler) auf Stellung 2 „H“ stellen, bei Kohle auf
Stellung 1 „K“ stellen.
Brennstoffart
Heizwert ca. kWh/kg
Braunkohlebriketts
Hartholz
Weichholz
Holzbrikett nach DIN 51731
5,3 – 5,5
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
Tabelle 1
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten,
Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Pellets, Papier und
Pappe o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder geeignete Anzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.

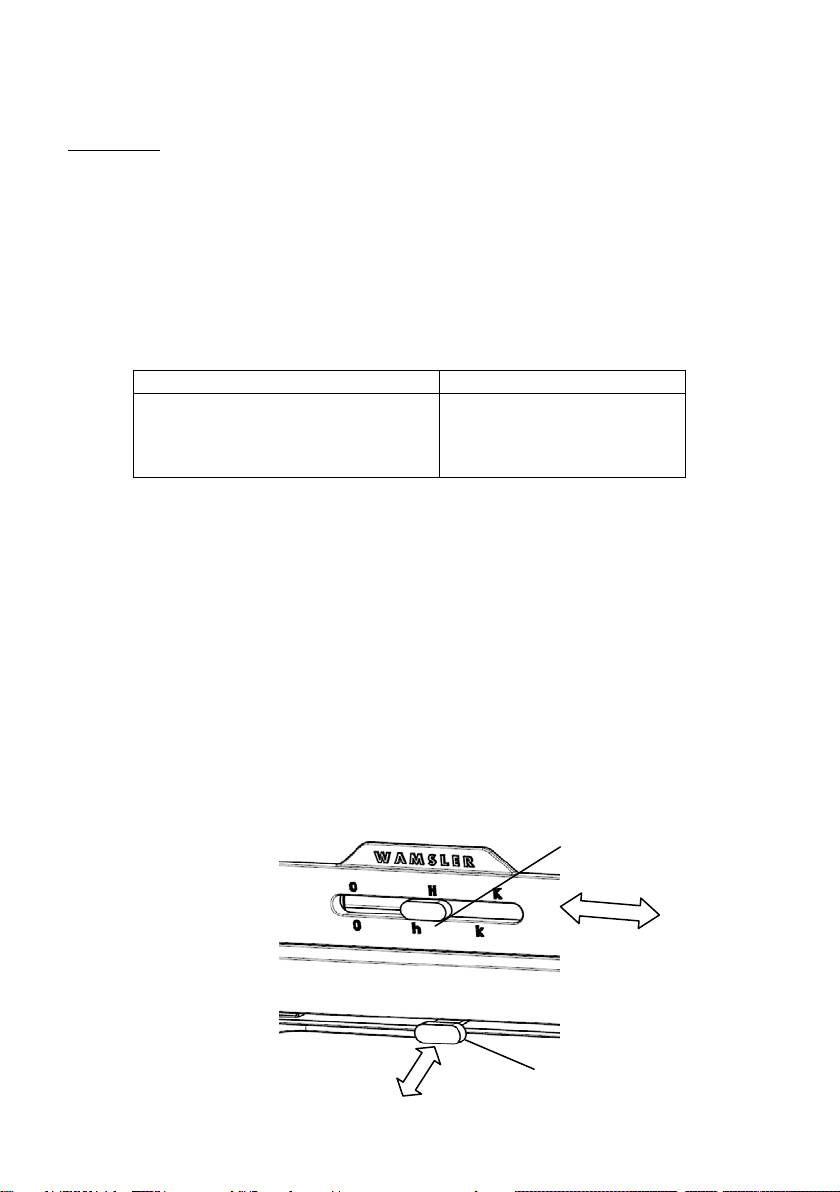

Verbrennungslufteinstellung:
Primärluftschieber „A”
Brennstoffwähler „B”
Bild 2

8
Verbrennungslufteinstellung:
Tabelle 2
Füllmengen / Anzünden:
8kW
NWL Scheitholz max. 1,8 kg, ca. 2 kleine Scheite pro Füllung, bei
Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max.25cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≥ max. 2,6 kg/h
NWL Braunkohlebrikett max. 2,0 kg (ca. 2-3 Stk.) auf Grundglut
auflegen, ≥ max. 2,2 kg/h
Holzbrikett nach DIN 51731 max. 1,5 kg, evtl. Brikett zerkleinern
Die Brennstoffauflage darf nur einlagige erfolgen.
Erstes Anheizen
•Vor Inbetriebnahme sind alle Transportsicherungen (Papier) sowie brennbaren
Gegenstände die auf der Umlenkplatte über dem Feuerraum, dem Brennraum
und Aschekasten herauszunehmen. Eventuelle Aufkleber auf der Sichtscheibe
rückstandsfrei entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 1). Bei heißem Gerät ist
dazu der Schutzhandschuh zu benutzen. Den Primärluftschtregler und Brennstoffwähler
(Bild 2) entsprechend der Tabelle 2 einstellen.
Kleines und dann etwas größeres Holz auf den Rost legen (Holz kreuzschlichten,
max. 2,0 kg), Kohleanzünder, Holzwolle oder Holzspäne darauf legen, anzünden und
Heiztür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende
Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber
entsprechend der Tabelle 2 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Brennstoff Brennstoff-
wähler „B”
Primärlufttre
gler-schieber
„A”
Brenn-
dauer
ca.
Anheizen offen K -
Scheitholz Nennwärmeleistung offen
h 0,75 h
Scheitholz Teillast offen O -
Braunkohlebrikett Nennwärmeleistung zu k 1 h
Braunkohlebrikett Teillast zu k -
Außerbetriebnahme zu O -

9
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute
Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf
max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur
nicht erreicht werden, so können diese Erscheinungen auch später noch einmal
auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die
Luftzufuhr langsam auf maximum öffnen! Warten Sie nach dem Öffnen der
Luftzufuhr ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert,
öffnen Sie die Heiztüre langsam. Wenn Sie nach diesem Muster vorgehen, können
Sie sicher sein, nie eine Verpuffung erleben zu müssen. Denn sollte wirklich
unverbranntes Verbrennungsgas im Brennraum gewesen sein, hätten Sie dieses
mit dieser Vorgehensweise verhindert. Also, nach jeder Brennstoffaufgabe den
Primärluftregler zuvor ganz öffnen und erst wieder nach entzünden der
Brennstoffauflage nach Tabelle 1 einstellen.
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz
geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es
dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Restglut ausbrennen und Ofen abkühlen lassen.
Primärluftschieber Primärluftregler in geschlossene – Stellung bringen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!

10
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies
bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie
Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes
Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der
Reinigungsöffnung des Schornsteins entzündet. Der Rost (Bild 4) sollte vor jeder
Brennstoffaufgabe gereinigt bzw. wenn möglich gerüttelt werden, um eine gute
Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten
Zustand zu entleeren (Bild 3). Bei noch heißem Gerät beiliegenden Schutzhandschuh
verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände
in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag
eingeschoben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine
reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und
nicht durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die
Wertstabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, sind die Umlenkplatten
(Bild 5+6) auszubauen (komplett) oder durch leichtes und vorsichtiges abrütteln nach
oben (Bild 6) von dem Russ zu befreien. Dadurch kann der Abgasweg von innen frei
werden, oder wenn das Abgasrohr entfernt wird, von oben direkt gereinigt werden.
Die Umlenkplatten (Bild 5+6) sind nach dem Reinigen wieder richtig einzusetzen.
Achtung:
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren
Fachhändler.

11
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen
werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge
oder Geschirrspülmittel behandelt und dann trocken gerieben.
Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten
sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für
Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von
ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu
halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen ist
nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem
Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden
(nicht scheuern). Vorab an einer nicht sichtbaren Stelle testen. Bei den
pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder
etwas Geschirrspülmittel behandelt und dann trocken gerieben werden.
Pflege von Glasverkleidungsteilen: Schmutz und Fett kann mit Seife und Wasser
entfernt werden.
Pflege von Naturstein : Daher sind Farbabweichungen und Farbänderungen normal
und kein Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine
Kratzer mit Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten
Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei
unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

12

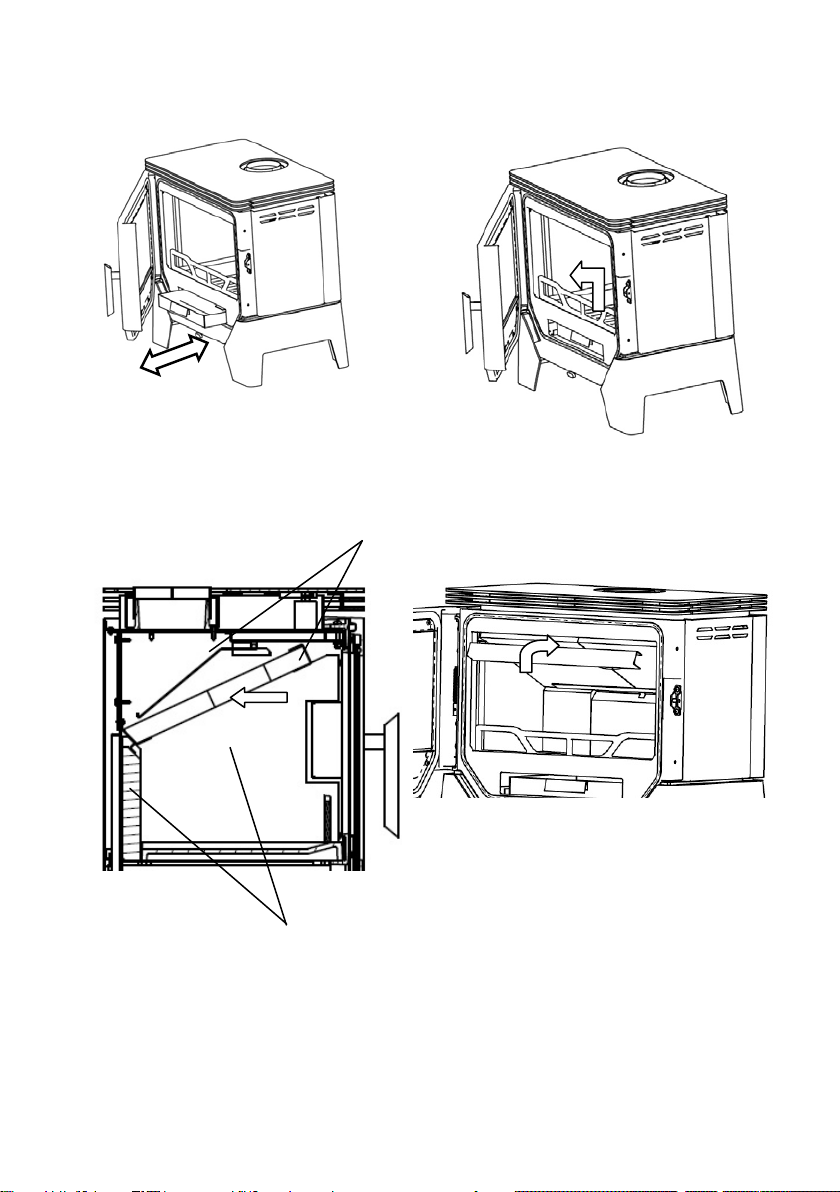

Bild 3
Bild 4
Bild 5
Bild 6
Ausmauerung
Umlenkplatten

13
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der
angewendeten Schutzfarbe.
Verdampfung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden mit geringer Menge
Brennstoff betreiben. Danach
für mehrere Stunden auf
maximale Leistung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer
Schornsteinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann
kontrollieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max.
18 Pa betragen.
Kontrollieren Sie Ihren
Schornstein auf Dichtheit.
Die Türen anderer an die
sen
Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor
allem auf undichte
Schornstein- bzw.
Reinigungsverschlüsse
achten. Eventuell mit
senkrechter Anlaufstrecke
anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren,
Türen gut verschließen.
Eventuell Dichtschnur
erneuern lassen.
•Nur gut getrocknetes Holz
verwenden.

14
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287) sowie
feuerpolizeiliche Bestimmungen (u.a. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen
wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem
Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der
Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen,
dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung
gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein
Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 100 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 50 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 7)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 50 cm und hinten 50 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 50 cm
betragen (siehe Abb. 8).

15
Bild 7 Bild 8
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen von der
Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht
brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl
ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das
Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt
haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m
sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt
oder senkrecht geführt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
X

16
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, sollte vermieden werden. Daten zur
Schornsteinberechnung finden Sie im Kapitel 3. An dem zum Anschluss des Ofens
vorgesehenen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten
angeschlossen sein.
Montage Rohranschluss
Montage Rohranschluss hinten Ø 120 mm:
1.Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2.Rauchlochverschlussplatte hinten, nach oben dicht montieren
3.beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4.Abgasstutzen hinten fest anschrauben
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.

17

18
3. Technische Daten
3.1 Maßzeichnungen
Alle Angaben der Abgaswerte beziehen sich auf die DIN EN 13240 unter stationären
Laborbedingungen.
Die Typen erfüllen die Anforderung der 1. BImSchV 2. Stufe in Scheitholz und Braunkohlebriketts,
die Österreichische 15a B-VG und die LRV Schweiz in Scheitholz.
Gerätetyp
113 10
Nennwärmeleistung
8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung
182
105
71
Abgaswerte: Brennstoff
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
Wirkungsgrad
Scheitholz / BB7”
6,9 / 7,5 g/s
312 / 336 0C
12 Pa
≤40 mg/m³
≤1250 mg/m3
≤0,10 %
80,1 / 78,6 %

19

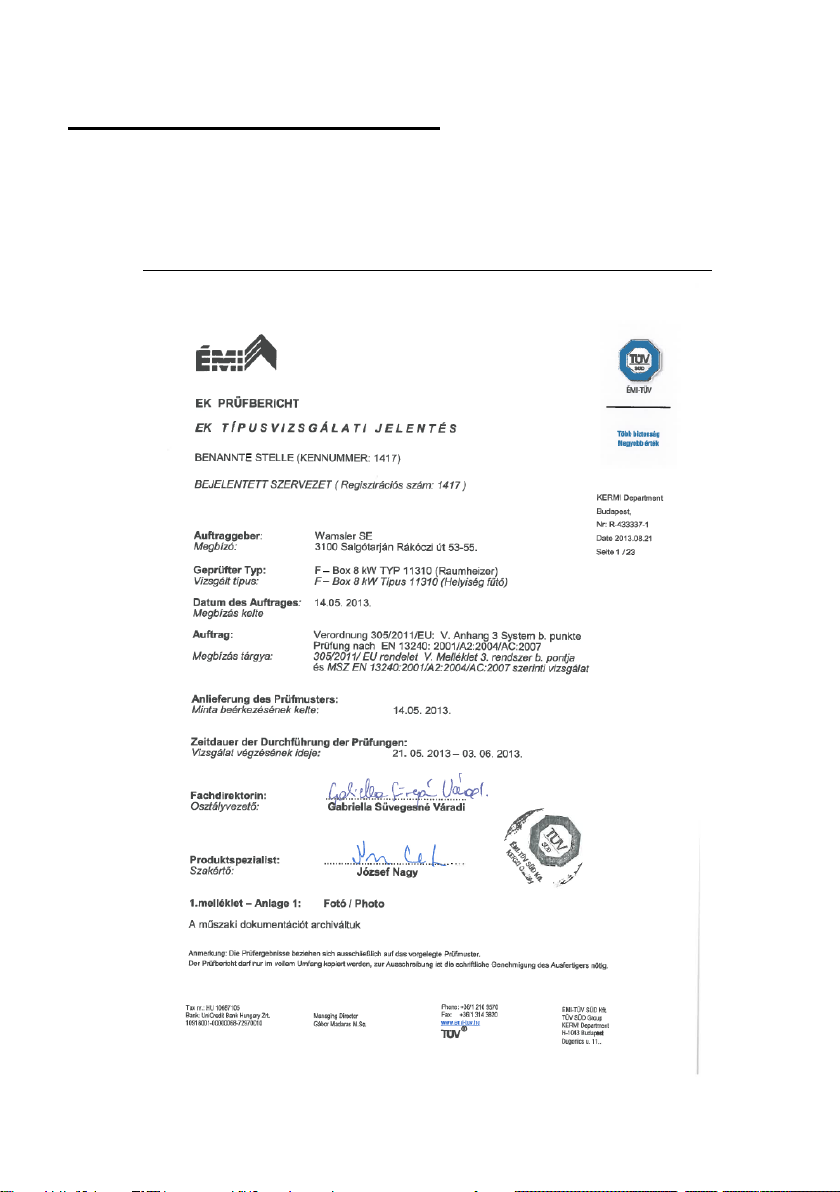

4.0 Entsorgung des Gerätes
Es wird empfohlen, nach der Lebensdauer das Gerät zu demontieren und die Teile in
die entsprechenden Abfallsammelstellen / - Containern / Schrott zu entsorgen.
Ausmauerungssteine ggf. mit dem Hausmüll entsorgen.
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten
wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

20
GB
Foreword
Dear Customer!
Thank you for choosing our product!
By purchasing this product you receive guarantee for
•good quality originating from the usage of the finest and proven materials,
•operating security which is controlled according to German and European
norms (Corresponds to the standard EN 13240)
•long life ensured by the robust structure
In order to be able to use your new fireplace for a long time please read the
following instructions manual. You will find all the necessary information in it
and some additional advice.
Contents
Foreword.......................................................................................................20
Contents........................................................................................................20
SAFETY INSTRUCTIONS............................................................................21
1. Usage........................................................................................................22
1.1 Structure of the equipment .....................................................................23
1.2 Installation...............................................................................................24
1.3 Putting out of operation...........................................................................26
1.4 Heating instructions ................................................................................26
1.5 Cleaning and maintenance.....................................................................27
1.6 Potential problems and how to tackle them............................................29
2. Placing ......................................................................................................30
2.1 Prescriptions ...........................................................................................30
2.2 Place of installation.................................................................................30
2.3 Distances ................................................................................................30
2.4 Connection of the fireplace.....................................................................31
3. Technical specification..............................................................................34
3.1 Dimensional drawings.............................................................................34
ATTENTION!
It is necessary to quote the article number and the serial number on
the model plate when ordering parts!
