Wamsler Club edition Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
TYP 113 91 ICON
D
FR
IT
GB
HU

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort.............................................................................................................. 2
Inhaltsverzeichnis ............................................................................................. 2
SICHERHEITSHINWEISE................................................................................ 3
1. Bedienung..................................................................................................... 5
1.1 Geräteaufbau.............................................................................................. 5
1.2 Inbetriebnahme........................................................................................... 6
1.3 Außerbetriebnahme.................................................................................... 8
1.4 Hinweise zum Heizen ................................................................................. 9
1.5 Reinigung und Pflege.................................................................................. 9
Holztrocknung und -Lagerung ........................................................................ 10
1.6 Störungsursachen, Behebung .................................................................. 12
2. Aufstellung .................................................................................................. 13
2.1 Vorschriften...............................................................................................13
2.2 Aufstellräume............................................................................................ 13
2.3 Geräteabstände........................................................................................13
2.4 Schornsteinanschluss............................................................................... 14
2.5 Verbrennungsluft....................................................................................... 17
3. Technische Daten.......................................................................................19

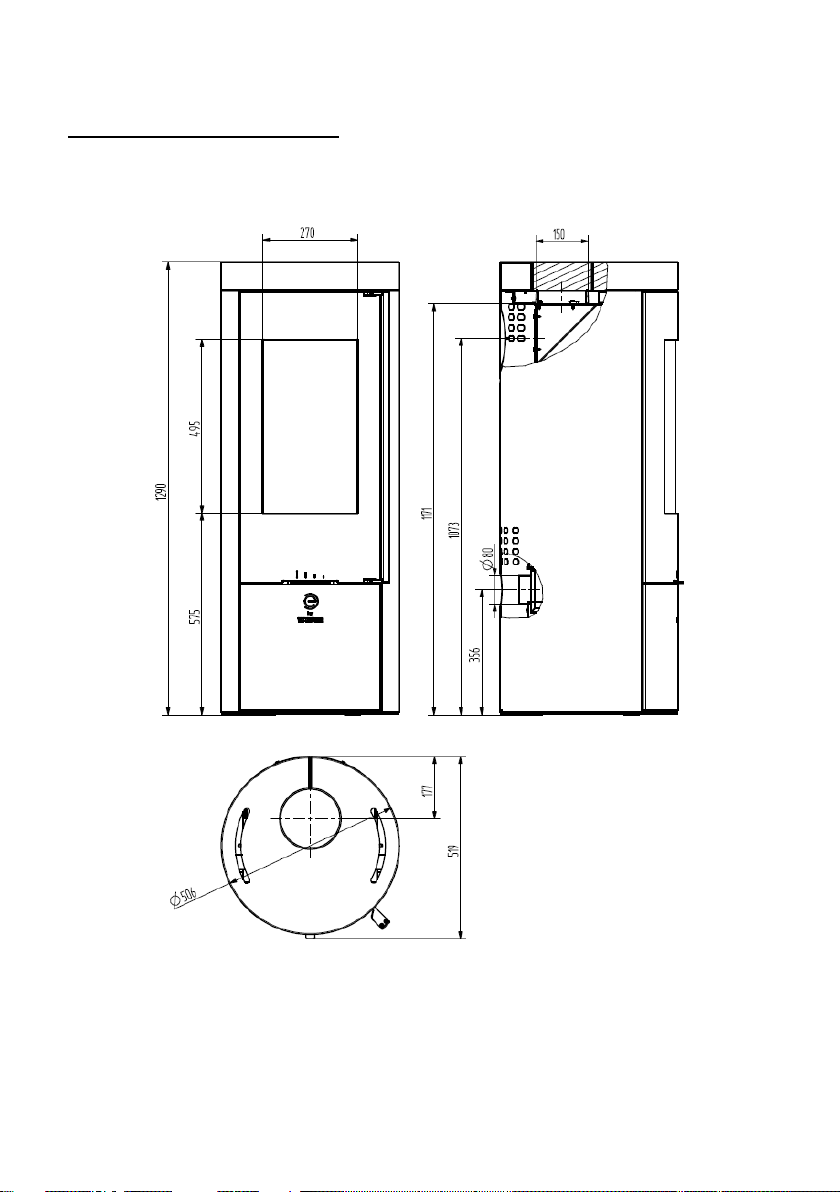

3.1 Maßzeichnungen, Daten........................................................................... 19
3.2 Technische Daten..................................................................................... 20
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren natio-
nalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen
(z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN
15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen
Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen.
Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät
anschließen wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanlei-
tung gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister /
Bezirksbeauftragte informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 Pa Un-
terdruck aufweisen und darf kurzzeitig 15 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu
tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr
des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Be-
schädigungen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25-33 cm Länge)
- Holzbrikett nach DIN 51731
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zei-
tungen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und
mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten
Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erschei-
nungen auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedie-
nungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge
oder einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brenn-
stoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen
keine Flammen mehr sichtbar sein.
14. Nach jeder Brennstoffaufgabe den Primärluftschieber kurz öffnen und nach entzün-
den des Brennstoffes wieder nach Tabelle 1 einstellen.
15. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!

4
16. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen.
Bei unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu ver-
wenden.
17. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbe-
triebes anwesende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie
zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder
und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberech-
tigter nicht bedienen.
18. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandge-
fahr).
19. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer
geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter
Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost
sollte sauber sein.
20. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen
Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der
Abgaswege und der Abgasrohre erfolgen.
21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren
Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Service-
arbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.
23. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster
oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass
dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewähr-
leistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungs-
luftverbund mit anderen Räumen hergestellt werden (min. 150cm²).
24. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien
- seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
25. Die Feuerstätte darf nicht verändert werden.
26. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens
vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen
(Schornsteinfeger). Es wird der Einbau eines Zugreglers / einer Nebenluftvorrichtung
empfohlen.
27. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen.
Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
28. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29. Natur- / Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation.

5
Typschild an der Rückwand
Selbstschließende
Heiztür
Holzfachtüre
Abgasstutzen hinten
Primärluftschieber
1. Bedienung

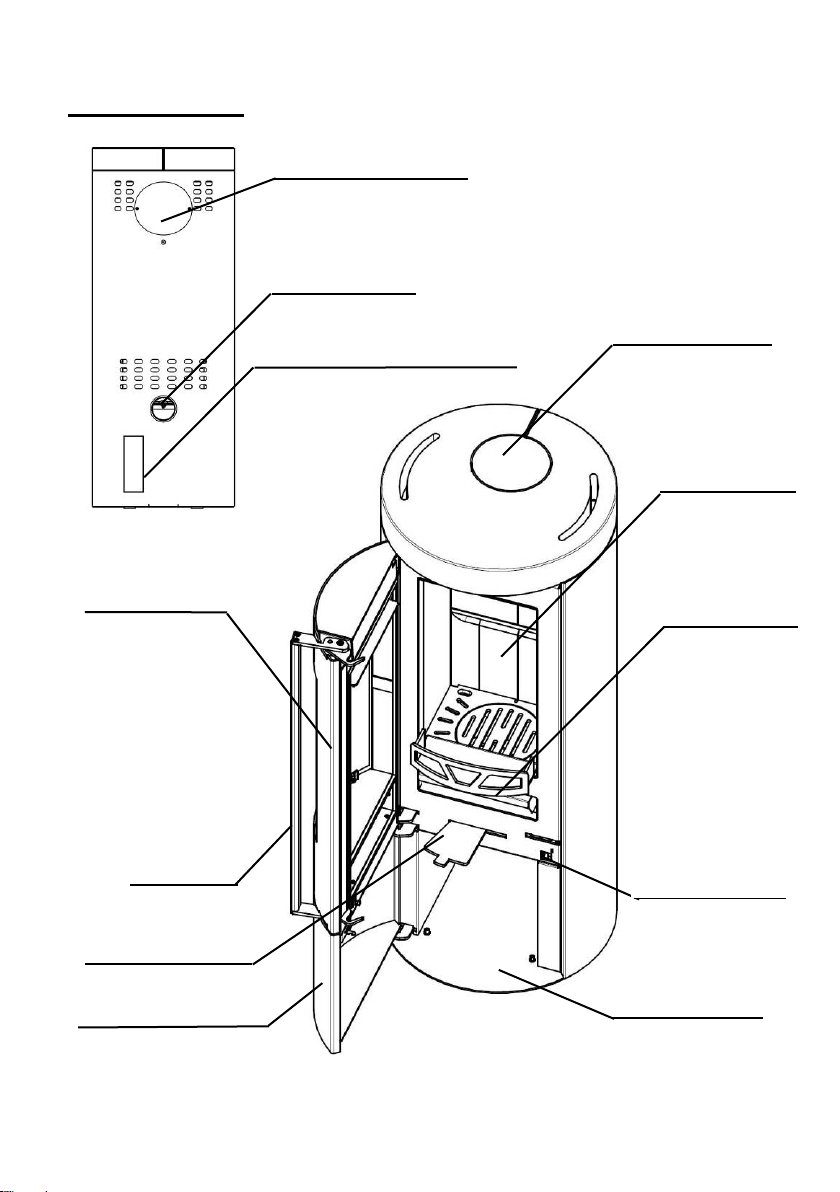

1.1 Geräteaufbau
Luftanschluß
Abgasstutzen
Ausmauerung
Aschenkasten
Lagerfach f.
Brennmaterial
Türgriff
Schnappversch
luss

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Brennstoffart
Heizwert ca. kWh/kg
Braunkohlebriketts
Hartholz
Weichholz
Holzbrikett nach DIN 51731
5,3 – 5,5
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplatten-
resten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier
und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so
können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Brennstoff Primärluftschieber
Stellung
Brenndauer
8 kW
Anheizen
Links
-
Scheitholz
Nennwär-
meleistung
Mitte rechts
ca. 0,75 h
Braunkohle-
brikett
Nennwär-
meleistung
Mitte links
ca. 1 h
Außerbetriebnahme
Rechts
-
Tabelle

7
Füllmengen / Anzünden:
8 kW
NWL Scheitholz max. 1,9 kg, ca. 2 kleine Scheite pro Füllung, bei
Anzündvorgang kreuzschlichten, Scheitholzlänge max. 25-33 cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, max. 2,6 kg/h
NWL Braunkohlebrikett max. 2,1 kg (ca. 3 Stk.) auf satte Grund-
glut auflegen, max. 2,2 kg/h
Holzbrikett nach DIN 51731 max. 1,6 kg, evtl. Briketts zerkleinern
Die Brennstoffauflage darf nur einlagig erfolgen. Beachten Sie die max. Auf-
gabemengen!
Erstes Anheizen / Anheizen

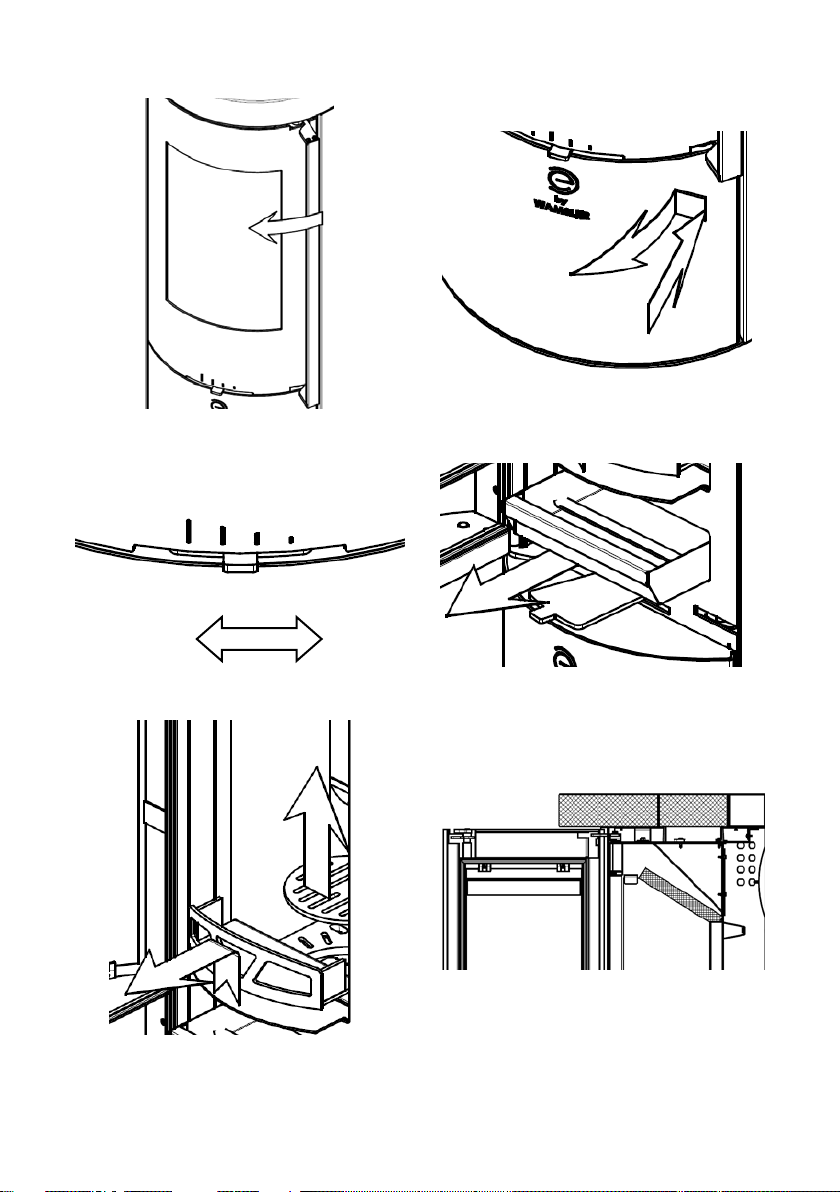

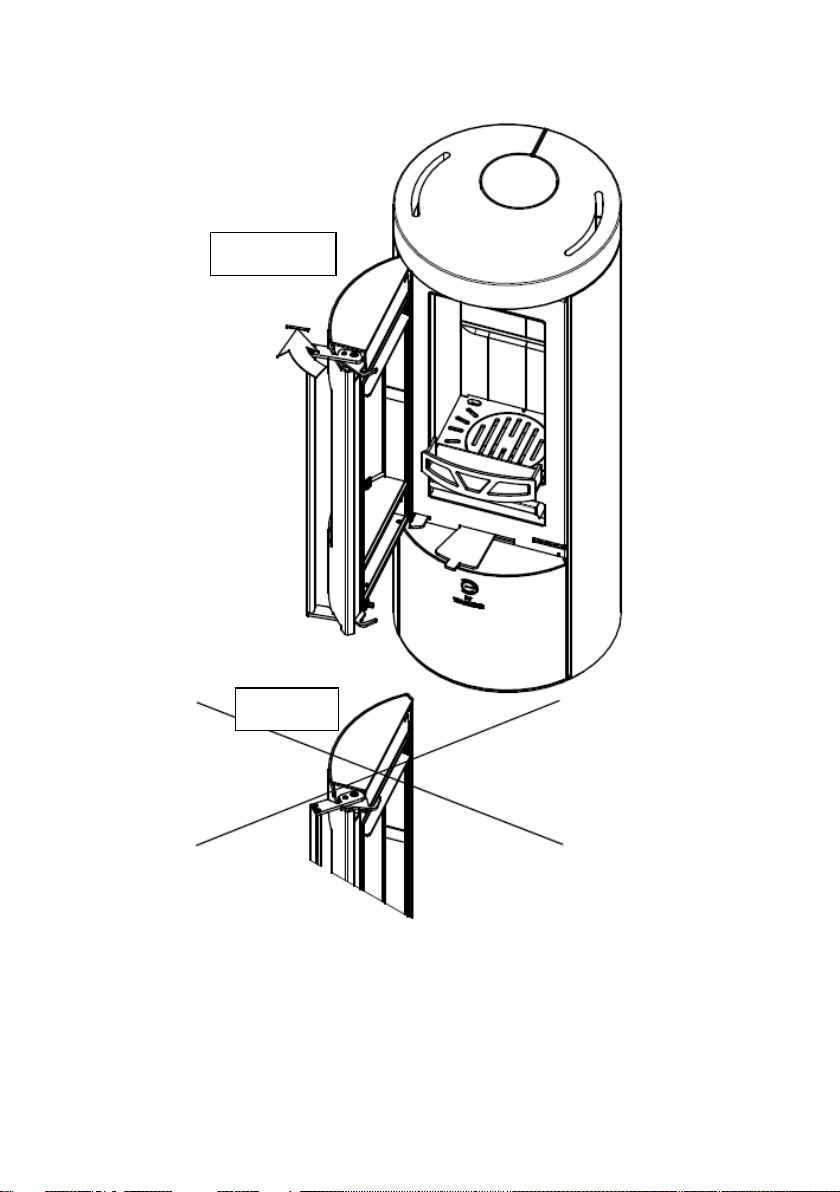

Die Heiztür öffnen durch Betätigung des Griffes zur Seite (Bild 2a). Bei heißem
Gerät ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
(Bild 3) entsprechend der Tabelle 1 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen
Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder
verschließen. Wenn das Feuer lebhaft abbrennt und danach eine Grundglut vor-
handen ist, erneut ein bis zwei kleine Scheite aufgeben (auf die zulässige Brenn-
stoffmenge ist zu achten).
Danach beim entzünden des Brennstoffes den Primärluftschieber entsprechend
der Tabelle 1 „Verbrennungslufteinstellung“ einstellen.
Nach jeder weiteren Brennstoffaufgabe den Primärluftschieber kurz öffnen und nach
entzünden des Brennstoffes wieder nach Tabelle 1 einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial,
damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen
könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für
gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stun-
de auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch später
noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausrei-
chendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu be-
achten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür
zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhan-
den sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.
Bei jeder Öffnung der Heiztür ist die Position des Türgriffes sehr wichtig. Der Heiz-
türgriff muss nach dem Öffnen immer zur Tür hin geneigt sein! Nur in dieser Positi-
on ist ein sicheres, dichtes und selbstständiges verschließen der Heiztür gewähr-
leistet. Eine andere Position kann zu Beschädigungen des Verschlusses führen.

8
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!

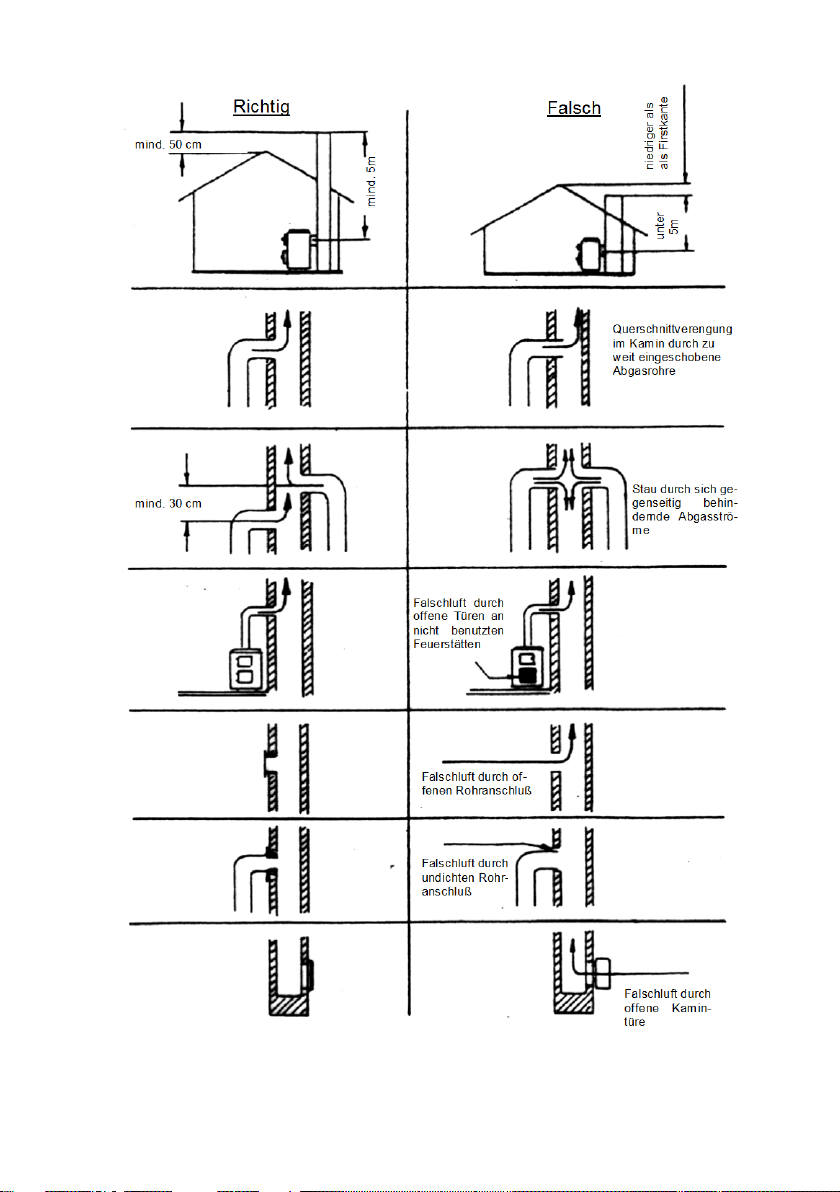

RICHTIG
FALSCH

9
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossene Geräte).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im
Abgas enthaltenen brennbaren Bestandteile. Dies bedeutet eine rauch- und
russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der
Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da
dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck
halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die
Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer zu
erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungs-
öffnung des Schornsteins entzündet. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nie völlig ausgeschlossen werden und stellt keinen Mangel dar.
Der Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden
(wenn vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der
Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch hei-
ßem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei,
dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr
des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine re-
duzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und
nicht durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wert-
stabilität und Lebensdauer Ihres Gerätes. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, sind die Umlenkplat-
ten (Bild 6) auszubauen (komplett) oder durch rütteln nach oben (Bild 6) von dem
Russ zu befreien. Dadurch kann der Abgasweg von innen frei werden, oder wenn
das Abgasrohr entfernt wird, von oben direkt gereinigt werden.
Die Umlenkplatten (Bild 6) sind nach dem Reinigen wieder richtig einzusetzen.
Alle Dichtungen sind auf Dichtheit zu prüfen und ggf. zu erneuern (z.B. Heiztür,
Sichtscheibe).
Achtung! Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrol-
lieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen,
wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe
Typschild) an Ihren Fachhändler.
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-

10
trieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen
Eingriffen erlöschen Gewährleistung und Garantie.
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube-
ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe. Nach dem
Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit einem un-
sichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert
bei regelmäßiger Wiederholung die Reinigung.
Achten Sie darauf, dass keine Reinigungsmittel an die Dichtungen der Sichtscheibe
gelangen (Aushärtungsgefahr).
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flä-
chen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur tro-
cken mit einem weichen Tuch gereinigt werden (nicht scheuern). Bei pulverbe-
schichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas
Geschirrspülmittel behandelt und dann leicht trocken gerieben werden. Vorab an
einer nicht sichtbaren Stelle das Lackverhalten testen Feuchtigkeit an und unter
dem Gerät vermeiden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit
Seife und Wasser entfernt werden.
Pflege von Natur- / Speckstein und Sandstein: Natur- / Speck- und Sandstein ist
ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein
Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Krat-
zer mit Nassschleifpapier (Körnung 240) entfernt werden.
Der Kaminofen ist mit einer dekorativen Sandstein-Abdeckplatte ausgestattet. We-
gen der großen Steinstärke und der ständigen Temperaturschwankungen, können
auf der Oberfläche kleine Haarrisse entstehen. Diese Haarrisse beeinflussen weder
die Ästhetik noch den Betrieb des Gerätes und sind kein Reklamationsgrund.
Achtung! Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!

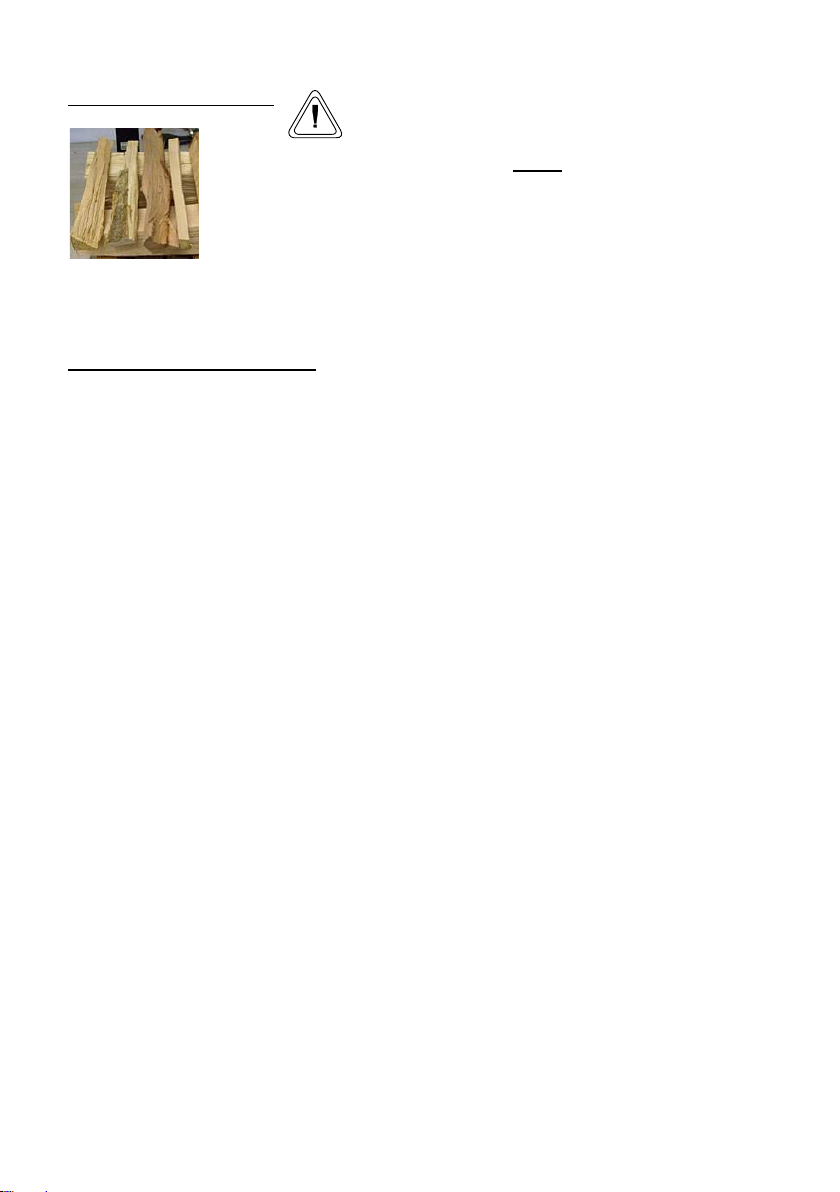

Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach
ca. 2 – 3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist
eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen bes-
ser als Meterspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regen-
geschützt aufschichten (idealerweise Südseite).
-Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand,
damit die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuch-
tigkeit nicht entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luft-
bewegung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

11
Bild 2a
Bild 2b
Bild 3
Bild 4
Bild 5
Bild 6

12
1.6 Störungsursachen, Behebung
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung betrei-
ben. Danach für mehrere Stun-
den auf maximale Leis
tung
heizen.
Zu geringe Wärmeab
-
gabe: •
Geräteleistung zu klein
gewählt.
•Zu geringer Schornstein-
zug
•
Zu langes und undichtes
Abgasrohr
•
Undichtheiten an der
Glas-/Heiz-/Aschentür
•
Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 15
Pa betragen
. Kontrollieren
Sie Ihren Schornstein auf
Dicht
heit. Die Türen anderer
an diesen Schornstein ange-
sch
lossenen Feuerstätten
dicht verschließen. Vor allem
auf undichte Schornstein-
bzw. Reinigungsverschlüsse
achten. Eventuell mit senk-
rechter Anlaufstrecke an-
schließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Türen
gut verschließen. Eventuell
Dichtschnur erneuern lassen.
•
Nur gut getrocknetes Holz
verwenden.
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuch-
tes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand
kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und
rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.

13
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät
nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten Funk-
tion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen, in
einwandfreiem Zustand und mind. bis 400°C belastbar sein.
Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei
unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellraum entnimmt, ist
dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genü-
gend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen
von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer,
kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen herge-
stellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 7)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 20 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 20 cm be-
tragen (siehe Abb. 8).
Bild 7
Bild 8
Angaben in mm

14
Boden vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen von der
Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht
brennbaren Baustoffen, wie z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl,
ersetzt oder geschützt werden.
Wichtige Information zur Aufstellung!
Der Kaminofen ist mit einer selbstschließenden Heiztür ausgestattet. Zur sicheren
Funktion der Türmechanik, muss das Gerät senkrecht stehen. Deshalb wurden auf
der Unterseite vier verstellbare Stellfüße montiert, damit man etwaigen Unebenhei-
ten ausgleichen kann.
Für die Einstellung der Füße muss die untere Abdeckung im Holzlagerfach entfernt
werden.
Durch mittiges drücken auf den hinteren Teil des Bodenbleches, erhebt sich der
vordere Teil. Danach kann man den vorderen Teil des Bleches greifen und nach
vorne herausziehen.
Durch leichtes andrücken der Holzlagerfach-Türe, kann diese geöffnet werden
(siehe Bild 2b).
Nach dem Entfernen des Bodenbleches kann man mit einem 4mm Inbusschlüssel
die senkrechte und waagrechte Lage einstellen.

15
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück
zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohr-
stutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollten zum Schornstein
hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt
oder senkrecht geführt sind, sollen nicht länger als einen Meter
sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten. Verbindungstücke müssen nach
DIN EN 1856-2 geprüft sein. Das Maß X (Abstand zu brennbaren
Baustoffen/Materialien) muss nach Angaben des Herstellers des
Verbindungsstückes eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbe-
legung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung
nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3.1
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis
drei weitere Feuerstätten angeschlossen werden.
Eine Nebenluftvorrichtung für Schornsteine wird empfohlen -- Der Zugbegrenzer regelt
den Unterdruck in Ihrem Schornstein. Aufgrund natürlicher Temperaturen im Jahreszei-
tenwechsel kann es im Schornstein zu einem zu hohen Unterdruck kommen. Dieses
Phänomen verringert die Effizienz der Verbrennung sowie den Wirkungsgrad und erhöht
den Schadstoffausstoß. Im Betrieb sorgt die Nebenluftvorrichtung dafür, dass Nebenluft
selbstregelnd zugeführt wird: Das mindert Förderdruckschwankungen und unterstützt die
Schornsteintrocknung (nur bei Einfachbelegung möglich).
In der Regel kann der Ofen mit einem
Bogen direkt an den Schor
nstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

16

17
2.5 Verbrennungsluft
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der
Regel reicht die vorhandene Luft im Aufstellraum aus.
Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüf-
tungen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der
Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn dies
zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem
anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen.
Die Kaminöfen bieten serienmäßig hierfür den zentralen Luftansaugstutzen Ø 80 mm auf
der Rückseite.
Für die Luftleitung dürfen nur glatte, nicht brennbare Rohre mit einem Mindestdurchmes-
ser von 80 mm verwendet werden. Die Luftleitung sollte außerdem mit einer Absperr-
klappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den Bö-
gen Revisionsöffnungen für den Schornsteinfeger haben und fachgerecht gegen
Schwitzwasser gedämmt werden. Die Leitung sollte nicht länger als 4 m sein und nicht
mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeigne-
ten Windschutz und Gitter versehen werden.
Wichtige Hinweise zum Thema raumluftabhängiger bzw. raumluft-
unabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2013)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Kaminöfen nach EN 13240 geprüft. Die
Kaminöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaug-
stutzen aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzufüh-
rung angeschlossen werden. Auch mit dieser dichten Luftzuführung erfüllen die Kamin-
öfen nicht die Anforderungen an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüf-
tungsanlagen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverord-
nung (FeuVO) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechni-
sche Anlage gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter)
oder eine Lüftungsanlage einzubauen ist, die eine Zulassung für Festbrennstofffeuerun-
gen hat und dem Aufstellraum die notwendige Verbrennungsluft (ca. 32 m3/h) für die
Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer – in Absprache mit Ihrem zuständigen Bezirksschornsteinfe-
germeister – die jeweils gültigen örtlichen Vorschriften und Regeln. Für Änderungen
nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen
behalten wir uns vor.
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und
Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende
Verbrennungsluftversorgung / Gesamtinstallation zu prüfen.

18

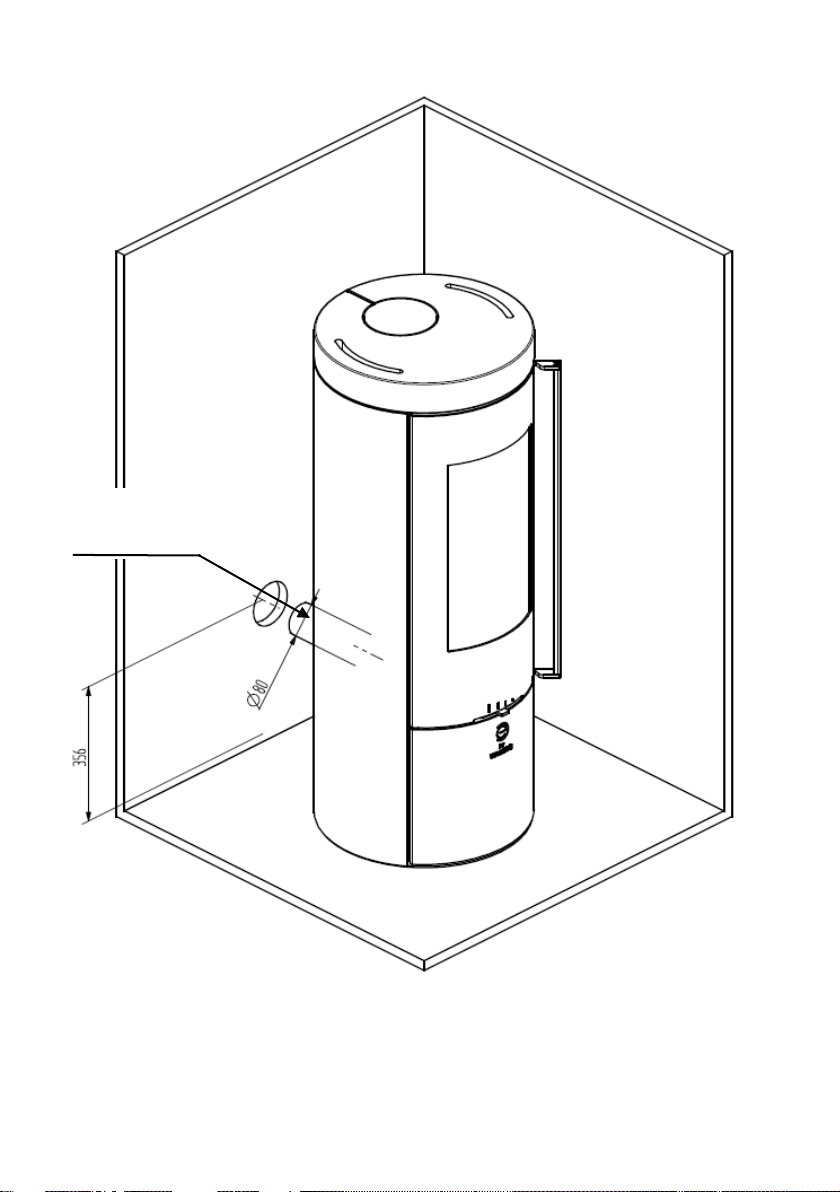

Luftanschluß
Ø80 mm aussen

19
3. Technische Daten
3.1 Maßzeichnungen
Typ 113 91 W20001139110 ICON EXTERN AIR APSA RAINBOW
Gewichte netto: ca. 161 kg
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität ver-
bessern!

20
3.2 Technische Daten
Gerätetyp
TYP 113 91
Nennwärmeleistung
8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
182
105
71
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
CO
NOx
OGC
Wirkungsgrad
Scheitholz / BB7”
7,3 / 7,2 g/s
301 / 306 °C
12 Pa
35 / 35 mg/Nm3
0,09 / 0,07 %
1143 / 814 mg/Nm3
690 / 479 mg/MJ
61 / 50 mg/MJ
35 / 40 mg/MJ
81,3 / 80,4 %
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen
Das Gerät erfüllt die Anforderung der 1. BImSchV und der 15a B-VG 2015.
Wamsler bioenergy GmbH
Adalperostraße 86
D - 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir-
ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine
Haftung übernehmen.
