INSTALLATION INSTRUCTIONS
PLOW MOUNT KIT
Part Number: 93954
Application: Honda Pioneer 700
GENERAL SAFETY PRECAUTIONS
WARN INDUSTRIES, INC. 12900 S.E. Capps Road,
Clackamas, OR USA 97015-8903, 1-503-722-1200, FAX: [phone]
Customer Service: 1-800-543-9276
Dealer Locator Service: 1-800-910-1122
International Sales/Customer Service: 1-503-722-3008
International Fax: [phone]
WARNING
IMPACT AND MOVING PARTS ENTANGLEMENT HAZARD
Failure to observe these instructions could lead to severe injury or death
• Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
• Always use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical wires, and other objects are not punctured or damaged when/if drilling
on the vehicle. Thoroughly inspect the area to be drilled (on both sides of material) prior to drilling, and relocate any objects that may be damaged. Failure to inspect the area to be
drilled may result in vehicle damage, electrical shock, re or personal injury.
• Always wear safety glasses when installing this kit. A drilling operation will cause ying metal chips. Flying chips can cause eye injury.
• Always use extreme caution when cutting and trimming during tting.
• Always remove jewelry and wear eye protection.
• Never lean over battery while making connections.
• Never route electrical cables:
o Across any sharp edges.
o Through or near moving parts.
o Near parts that become hot.
• Always insulate and protect all exposed wiring and electrical terminals.
• Always install terminal boots as directed in installation instructions.
• Always use appropriate and adequate care in lifting components into place.
• Always insure components will remain secure during installation and operation.
• Always tighten all nuts and bolts securely, per the installation instructions.
• Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with blade up.
• Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out of control.
• Never operate the vehicle on slopes greater than 10 degrees with the plow installed.
• Never stand or ride on the plow.
• Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
• Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related hardware.
• Always replace all worn or damaged parts before operating.
• Never operate this WARN product with damaged or missing parts.
• Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the up position can cause the winch to back-drive, causing the plow to
work its way down. This may result in the plow impacting a stationary object and cause damage to the vehicle and operator injury or death.
• Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all times.
• Always be aware that the purpose of the j-bolt is to break the connection between the plow and the winch, to prevent serious damage to the ATV if the plow is raised too high. The
plow blade will drop suddenly if the j-bolt breaks, so always be sure there are no bystanders when you raise and lower the plow.
• Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
• Always replace a deformed or broken j-bolt with the spare j-bolt included in the kit.
Read installation and operating instructions thoroughly.
Your safety, and the safety of others, is very important. To help you make informed decisions about safety, we have
provided installation and operating instructions and other information on labels and in this guide. This information
alerts you to potential hazards that could hurt you or others. It is not possible to warn you about all potential hazards
associated with this product, you must use your own good judgment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND
UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS
PRODUCT.
This guide identies potential hazards and has important safety messages that help you and others avoid personal injury
or death. WARNING and CAUTION are signal words that identify the level of hazard. These signal words mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow recommendations. CAUTION
signals a hazard that may cause minor to moderate injury, if you do not follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general
information worthy of special attention.

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 2 93953A1
If using a WARN Winch with your WARN Plow System, be sure to install your winch before beginning your front plow mount installation.
NOTICE
EQUIPMENT DAMAGE
• Always refer to the Installation and Specication Guide, supplied in the winch kit, for all wiring schematics and specic details on how to wire this WARN product to your vehicle.
• Always put the end of the actuator cable through the slot in the Termination Bracket. Terminating the cable through any other hole in the bracket will cause the bracket to not
function properly and will drastically reduce the life of the actuator cable.
• When using winch to operate plow, be careful not to pull the rope sleeve into the plow pulley. Repeated contact between the rope sleeve and plow pulley will result in equipment
damage.
Read installation and operating instructions thoroughly.
CAUTION
MOVING PARTS ENTANGLEMENT HAZARD
Failure to observe these instructions could lead to minor or moderate injury
• Always take time to fully read and understand the installation and Operations Guide included with this product.
• Never operate this product if you are under 16 years of age.
• Never operate this product when under the inuence of drugs, alcohol or medications.
Read installation and operating instructions thoroughly.
NOTES
BEFORE YOU BEGIN
TABLE OF CONTENTS
Parts List................................................................................................................page 3
Tools Required.......................................................................................................page 3
Torque Specications............................................................................................page 3
Installation......................................................................................................... page 4-6
Maintenance/Care................................................................................................page 7

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 3 93953A1

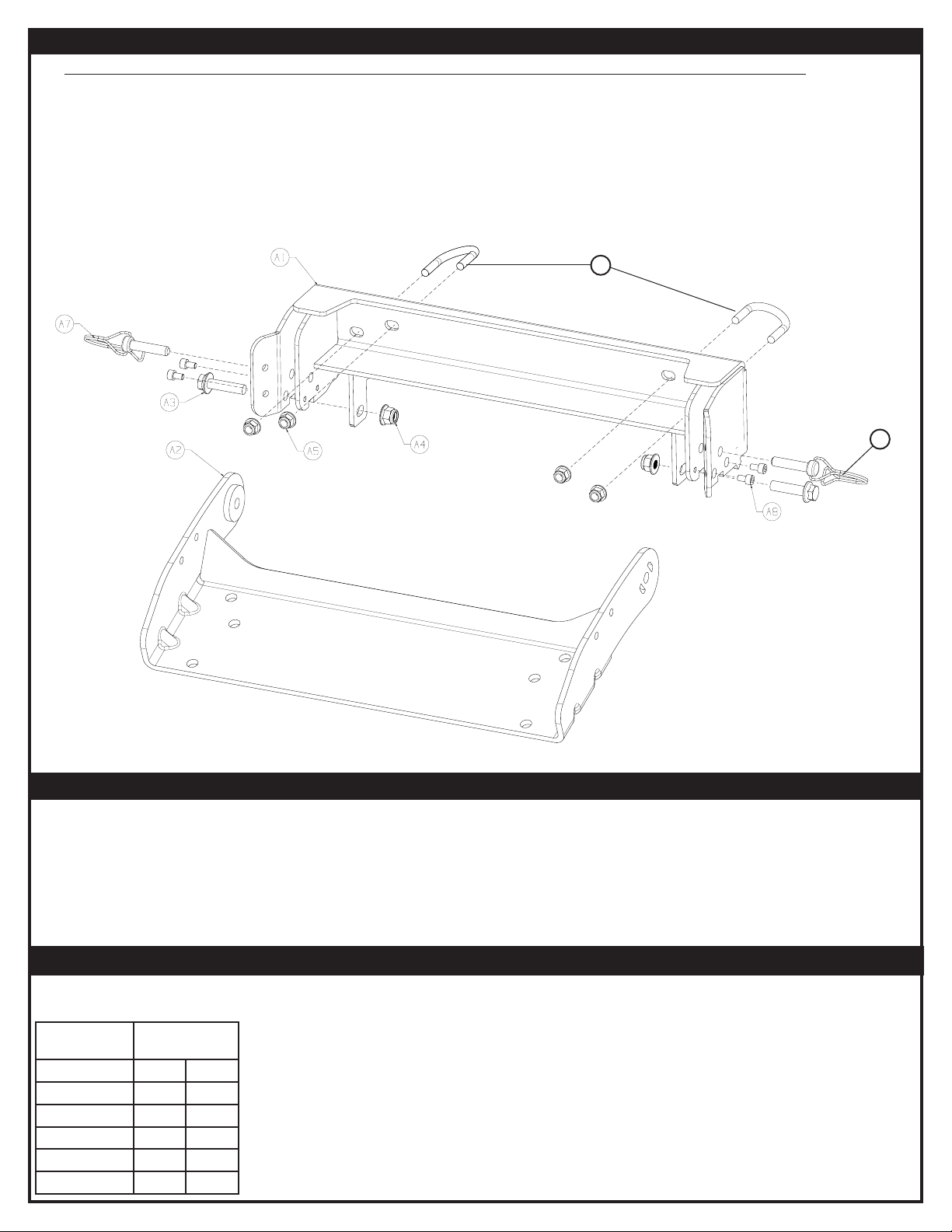

ITEM QTY NAME PART #
A1 1 Front Plow Mount Weldment 93951
A2 1 Plow Flange Plate 93894
A3 2 M10 X 1.25 X 40 Flanged Hex Head Capscrew 91164
A4 2 M10 x 1.25 Flanged Hex Lock Nut 91165
A5 4 M8 x 1.25 Flanged Hex Lock Nut 71588
A6 4 M8 - 1.25 35MM X 50MM U-bolt 79604
A7 2 Safety Retainer with Pin 35136
A8 4 M6 x 1.0 x 10 Capscrew 85743
Please use the recommended torque specications when assembling this product unless otherwise specied in the instructions.
FASTENER SIZE FASTENER TORQUE
lb-ft (N.m)
M4 (2) 3
M5 (4.5) 6
M6 (7.5) 10
M8 (18) 25
M10 (37) 50
PARTS LIST
TOOLS REQUIRED
TORQUE SPECIFICATIONS
• 13mm, 14mm and 15mm sockets
• 13mm, 14mm and 15mm wrench
• 4”socket extension
• 5mm allen
A7
A6

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 4 93953A1
NOTE: If using a WARN Winch with your WARN Plow System,
be sure to install your winch before beginning your
front plow mount installation.

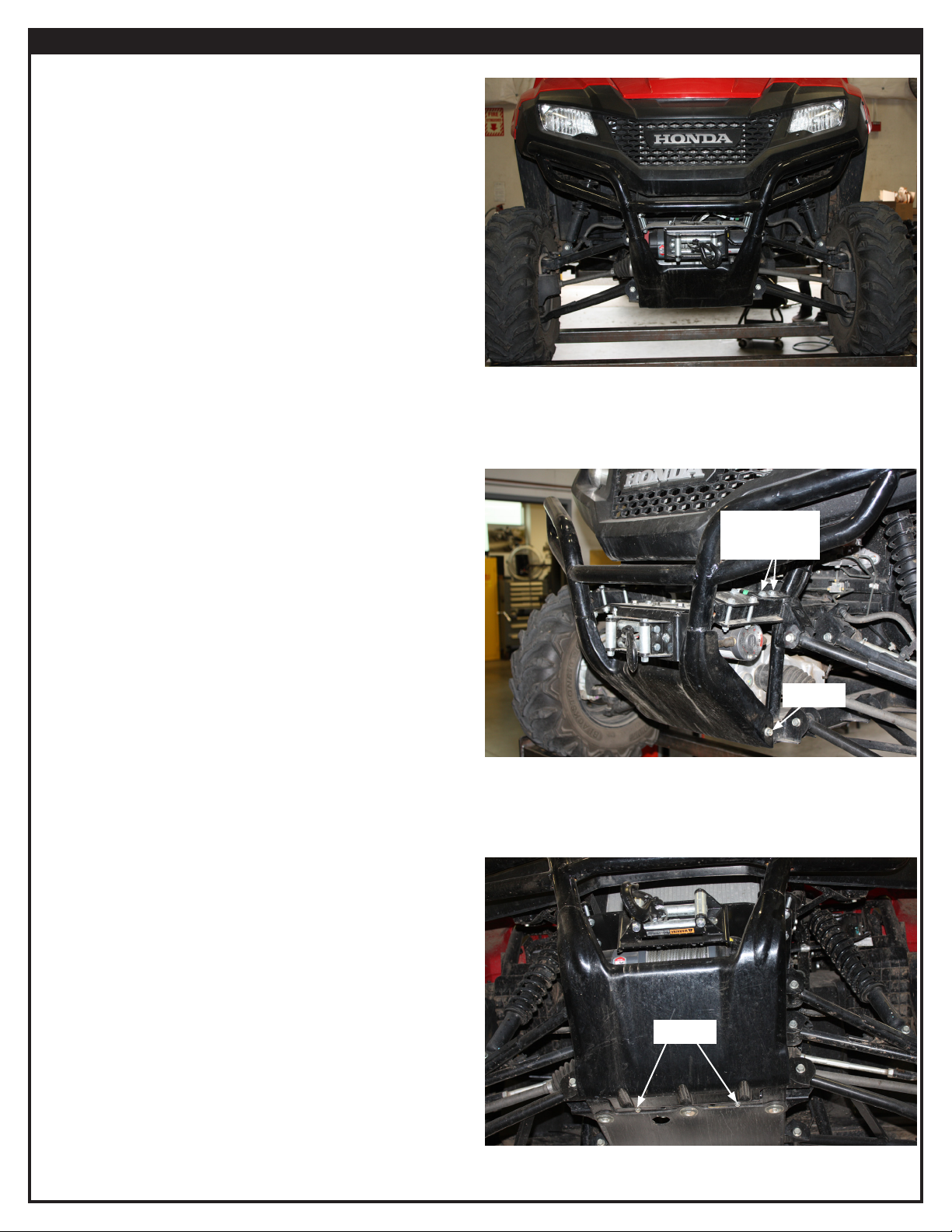

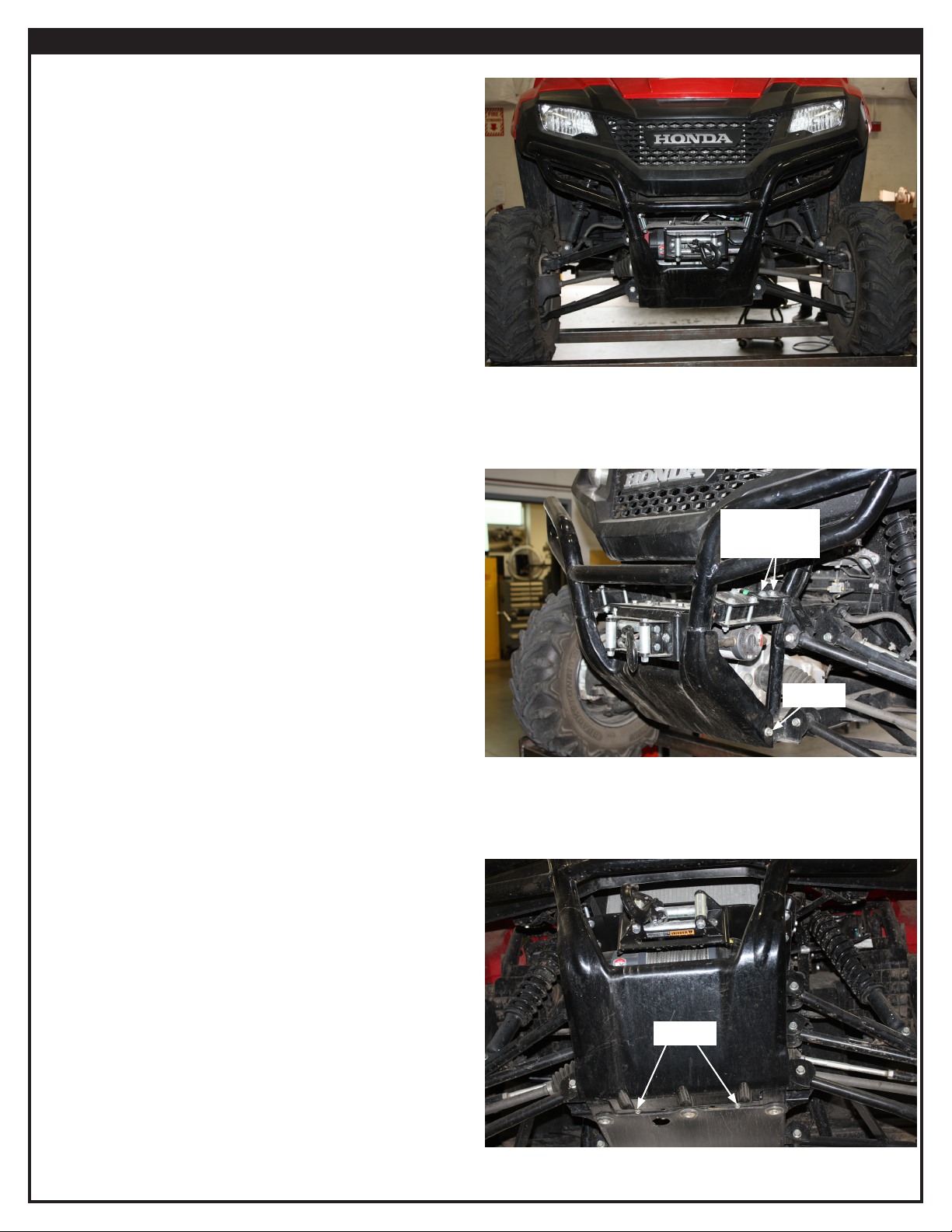

1. Remove brush guard by rst removing the M8 and M10 bolts
and nuts from each side.
2. Remove bolts from bottom of brush guard.
INSTALLATION INSTRUCTIONS
Remove
(each side)
Remove
Remove
Figure 1
Figure 2
Figure 3

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 5 93953A1

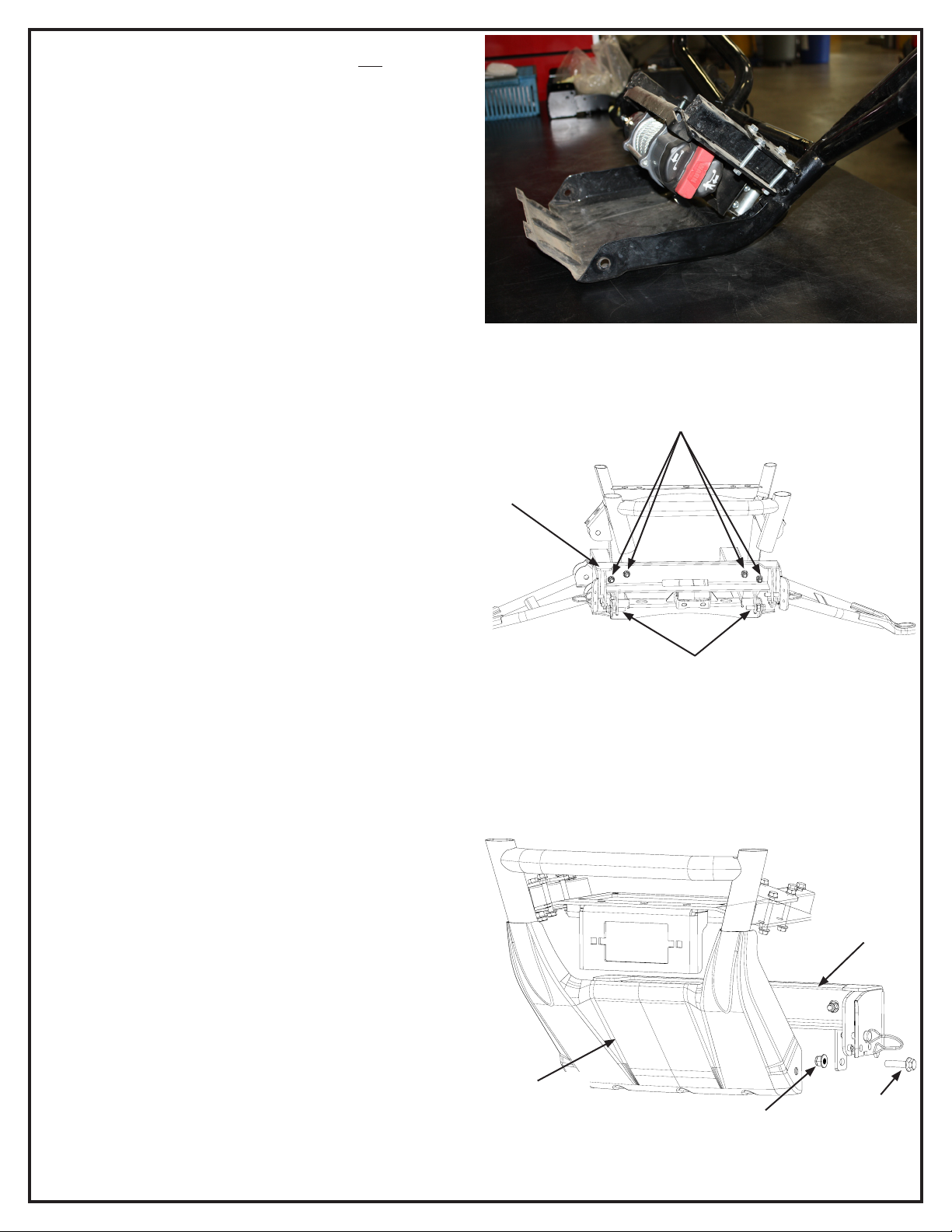

3. Remove brush guard from vehicle. NOTE: If winch is
installed, remove winch and brush guard as one assembly.
4. Place plow mount weldment (A1) on vehicle and insert four
u-bolts (A6) to hold in place.
5. Temporarily insert the M10 bolts (A3) through vehicle frame
and plow mount tabs to insure mounting holes are lined up
correctly.
6. Once mount is positioned correctly, secure plow mount by
fastening the u-bolts with lock-nuts and tightening to torque
specications listed on page 3.
7. Remove the M10 bolts. NOTE: You will use these in the
next step.
8. Install brush guard/winch assembly (if equipped) using M10
bolts (A3) and lock nuts (A4) on each side. Tighten to torque
specications.
U-bolts (A6)
and Locknuts (A5)
M10 Bolt
(A3)
M10 Locknuts
(A5)
Brushguard
Plow Mount
Figure 4
Figure 5
Figure 6
M10 Bolt (A3)
A1

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 6 93953A1

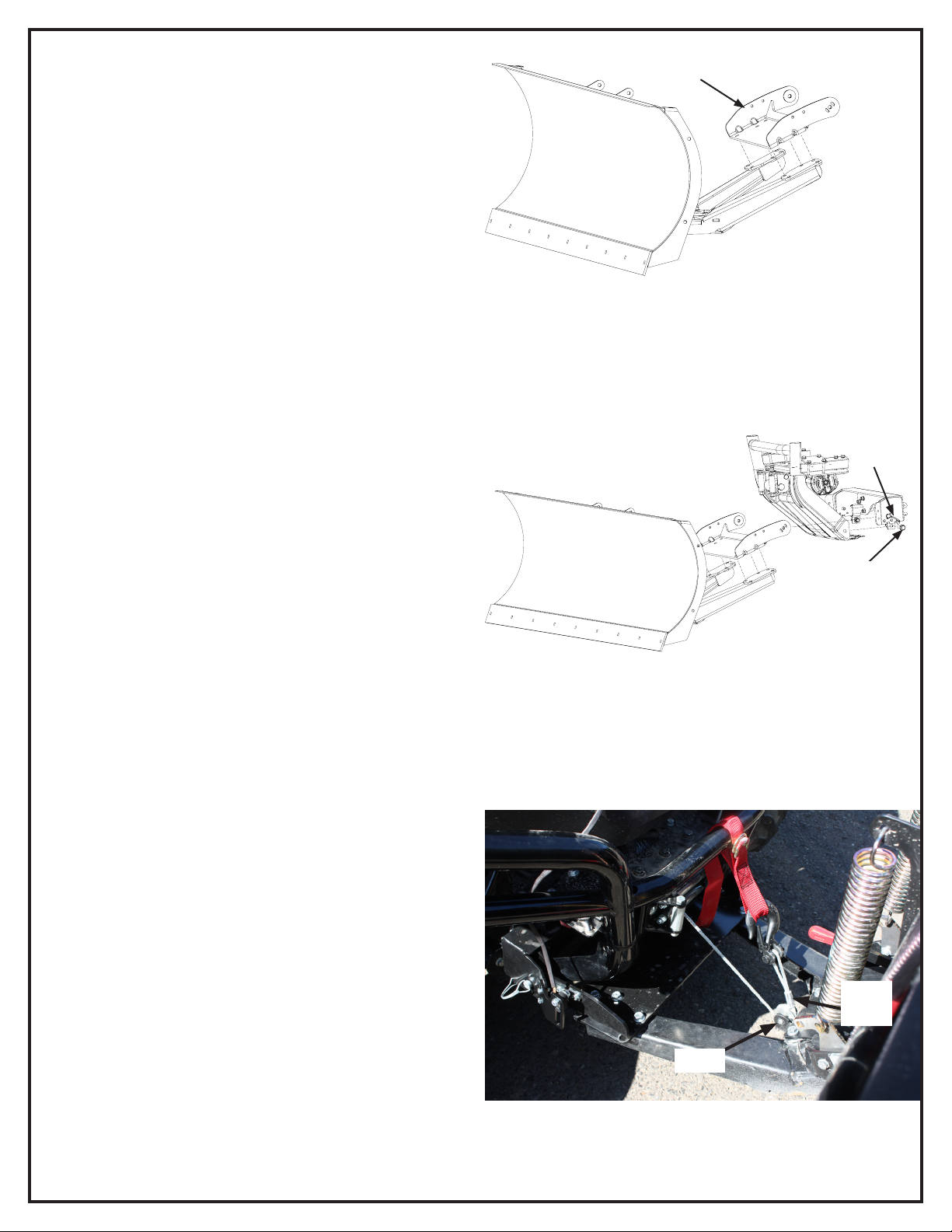

9. Attach plow ange plate (A2) to push tube using hardware
provided in push tube kit.
10. Slide plow blade/plate assembly into the plow mount and
secure with pins (A7) and M6 capscrews (A8).
11. With plow assembly mounted to vehicle, route winch rope
from the roller fairlead, around the pulley, and then back to
the vehicle, see Figure 9.
NOTICE: When using a winch to operate plow, make sure the rope crimp does
NOT enter into the plow pulley. Repeated contact between the rope crimp and
plow pulley will result in equipment damage.
Plate (A2)
Figure 7
Pins
(A7)
M6 Capscrews
(A8)
Figure 8
Figure 9
Pulley
Rope
Crimp

©2019 Warn Industries, Inc. WARN® and the WARN logo are trademarks of Warn Industries Inc. 7 93953A1
MAINTENANCE / CARE
1. Inspect all parts on the winch, winch mount, and related hardware prior to each use. Replace all hardware that appears
rusted or deformed.
2. Inspect all nuts and bolts on the winch, winch mount,, and related hardware prior to each use. Tighten all nuts that appear
to be loose. Stripped, fractured, or bent bolts or nuts need to be replaced.
3. Check all cables prior to use. Replace cables that look worn or frayed.
4. Check all moving or rotating parts. Remove debris that may inhibit the part from moving freely.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND UNDERSTAND ALL
SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT.
