Water I.D. PoolLAB 1.0 User manual

V9
User Manual
Manuel d’utilisation
Manual de usuario
Gebrauchsanleitung
Manuale dell’utente
www.poollab.org
GB
F
E
D
I

2
CONTENT
Delivery content 3
Changing Batteries 4
Switch on/off 5
General Advices 6 - 7
ZERO 8 - 9
TEST - pH 10 - 11
TEST - Cl - Chlorine 12 - 15
TEST - CYA - Cyanuric Acid 16 - 17
TEST - TA - Alkalinity 18 - 19
TEST - Active Oxygen (MPS) 20 - 21
TEST - Chlorine Dioxide 22 - 25
TEST - Bromine 26 - 29
TEST - Ozone 30 - 35
TEST - Hyd. Peroxide (H O ) 36 - 39
2 2
TEST - Total Hardness 40 - 41
TEST - Calcium Hardness 42 - 43
OR / UR / Dilution 44
Troubleshooting (Error) 45
Changing cuvette / calibration 46
Accessories 47
App / Software 48
Technical data 49
Disposal of batteries / device 50
Certification (CE/FCC/IC) 51 - 53
Notes 54 - 55
Certificate of Compliance 56

3
Delivery content • Contenu du colis •
Contenido de la entrega • Lieferumfang •
contenuto della confezione
Poison center Munich (24/7):
[phone] (German and English)
1 x PoolLab 1.0
1 x Light shield
3 x AAA Batteries
1 x Crushing / Stirring Rods
1 x 10ml syringe
1 x User guide
20 x Phenol Red Photometer tablets
20 x DPD N° 1 Photometer tablets
10 x DPD N° 3 Photometer tablets
10 x CYA-Test Photometer tablets
10 x Alkalinity-M Photometer tablets
Reagents for water-analysis only!
Do not eat! Keep out of reach of children!
Store cool and dry!
Utiliser uniquement des réactifs
pour l‘analyse de l‘eau!
Ne pas avaler!
Garder hors de portée des enfants!
Stocker au frais et au sec!
Pastillas para el análisis del agua,
solamente para análisis químicos!
No para tomar!
No debe llegar a las manos de niños!
Consérvese en lugar fresco y seco!
Wasseranalysetabletten nur für chemische
Analysen! Nicht einnehmen! Darf nicht in die
Hände von Kindern gelangen!
Kühl und trocken lagern!
Pastiglie per analisi dell'acqua per l'industria chimica!
Non ingerire! Tenere fuori dalla portata dei bambini!
Conservare in luogo fresco ed asciutto!
GB
F
E
D
I

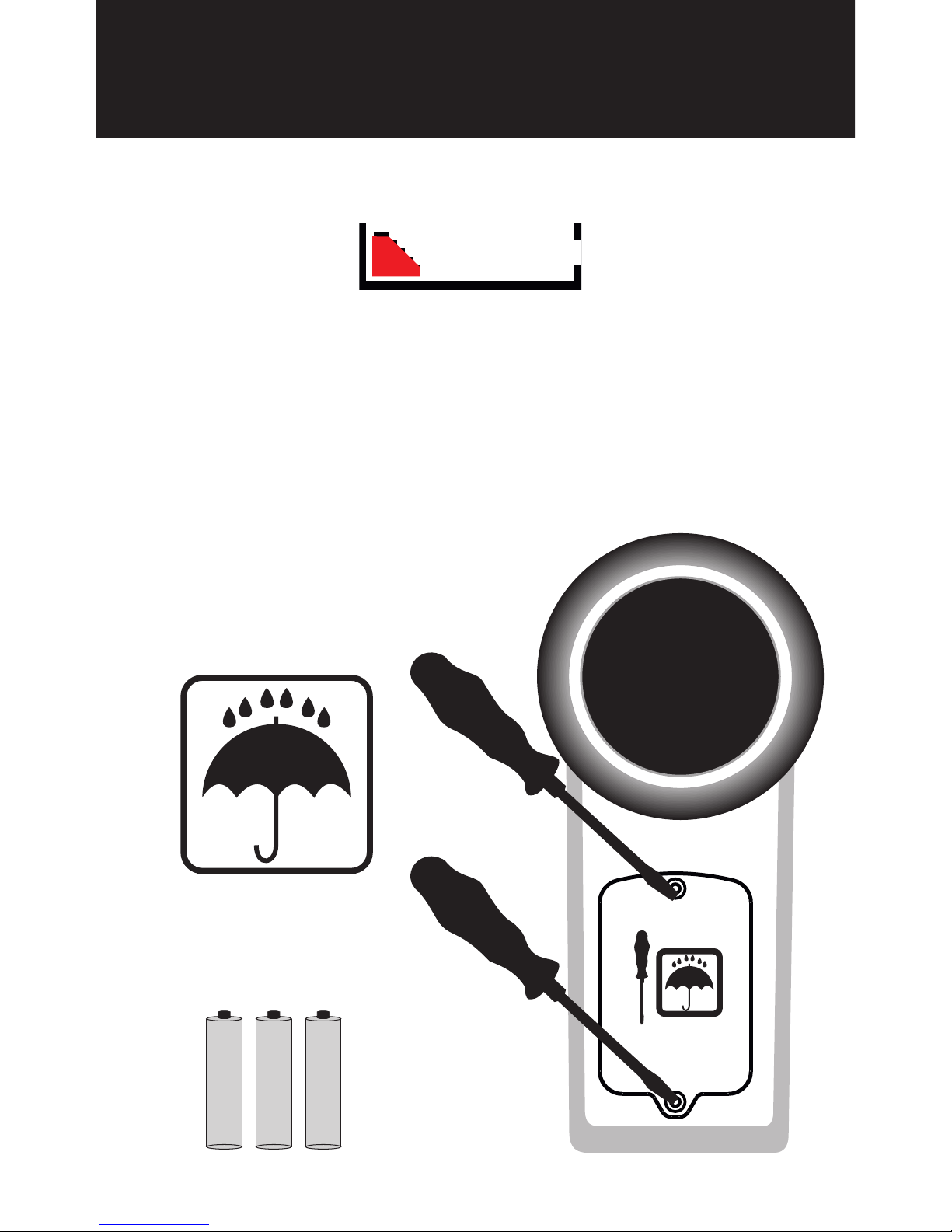

4
+
-
AAA
+
-
AAA
+
-
AAA
3 x AAA
Batteries • Piles • Pilas •
Batterien • Batterie
!!
Change •
chargement •
cambio •
wechseln •
cambiamento

5

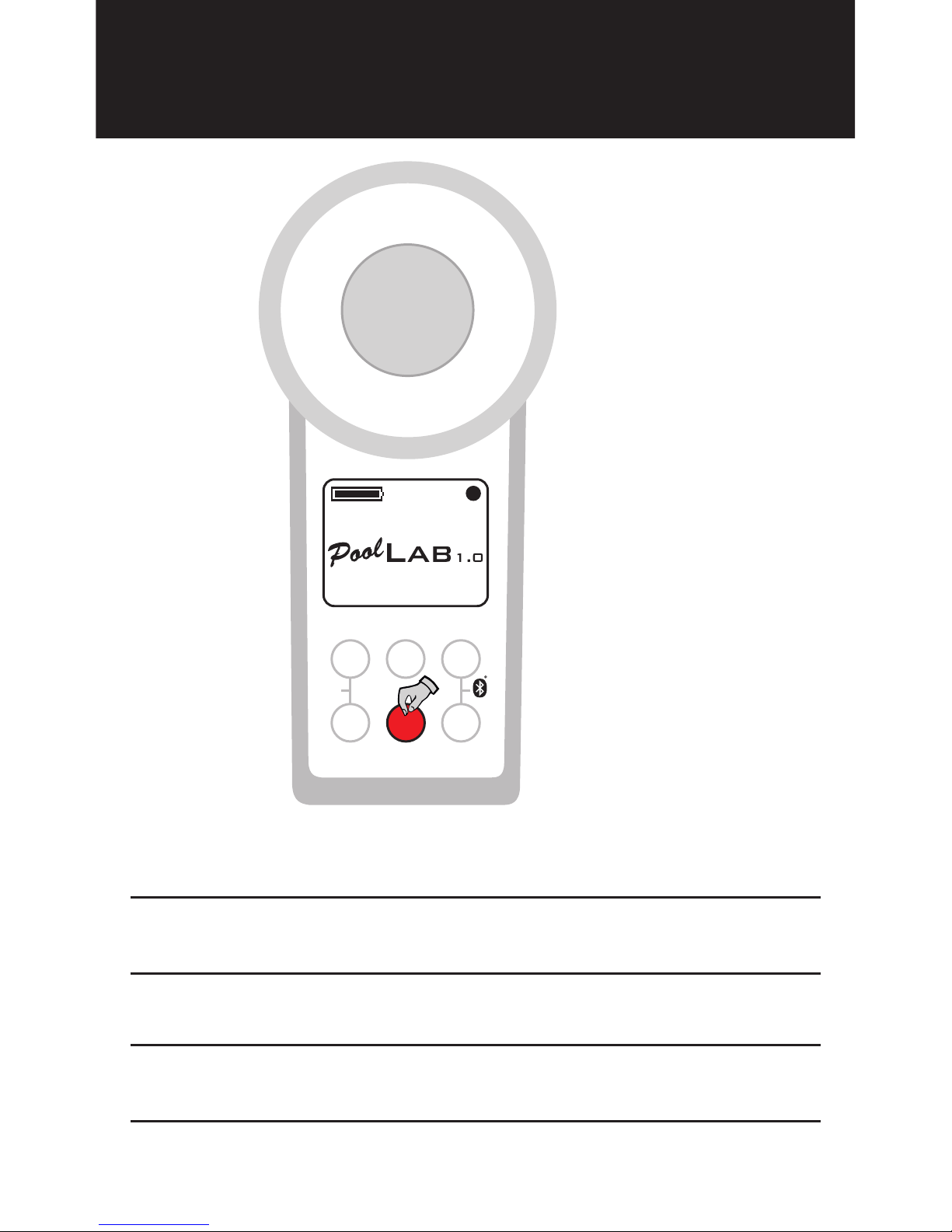

Switch on • Allumer • Encender •
Einschalten • Accendere
·
pH ZERO TA
fCl CYA
tCl
2 sec.
On/Off button can also be used to skip countdown during
measurement (not recommended)
Le bouton Marche / Arrêt peut être également utilisé pour ignorer
le compte à rebours lors de la mesure (non recommandé)
El botón de On/Off también se puede utilizar para cancelar la
cuenta atrás durante la medición (no se recomienda)
Der On/Off Knopf kann auch zum Abbrechen des Countdowns
während der Messung verwendet werden (nicht empfohlen)
Il pulsante On/Off può anche essere utilizzato per annullare il
conto alla rovescia durante la misurazione (non raccomandato)

6
PHOTOMETER
PHOTOMETER
RAPID
RAPID

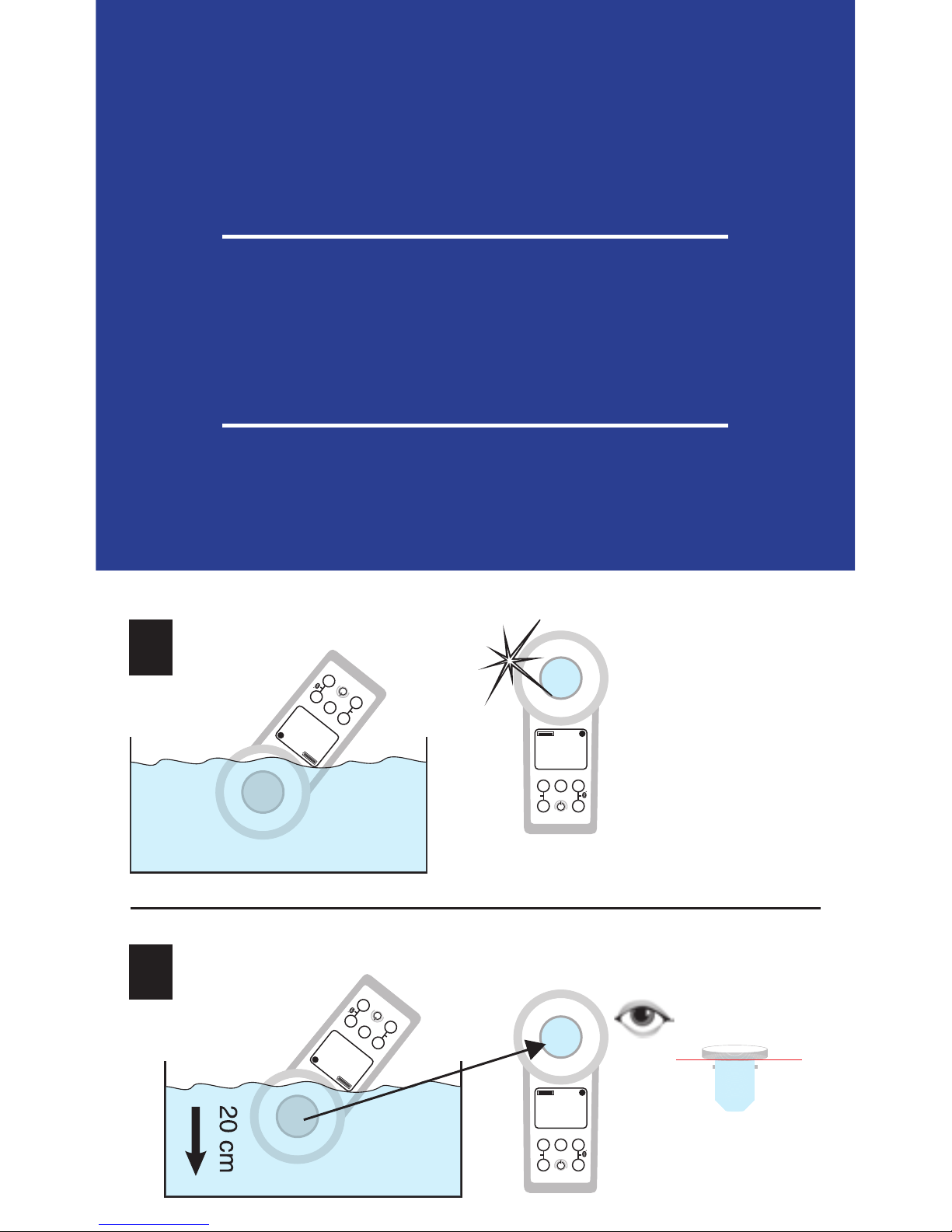

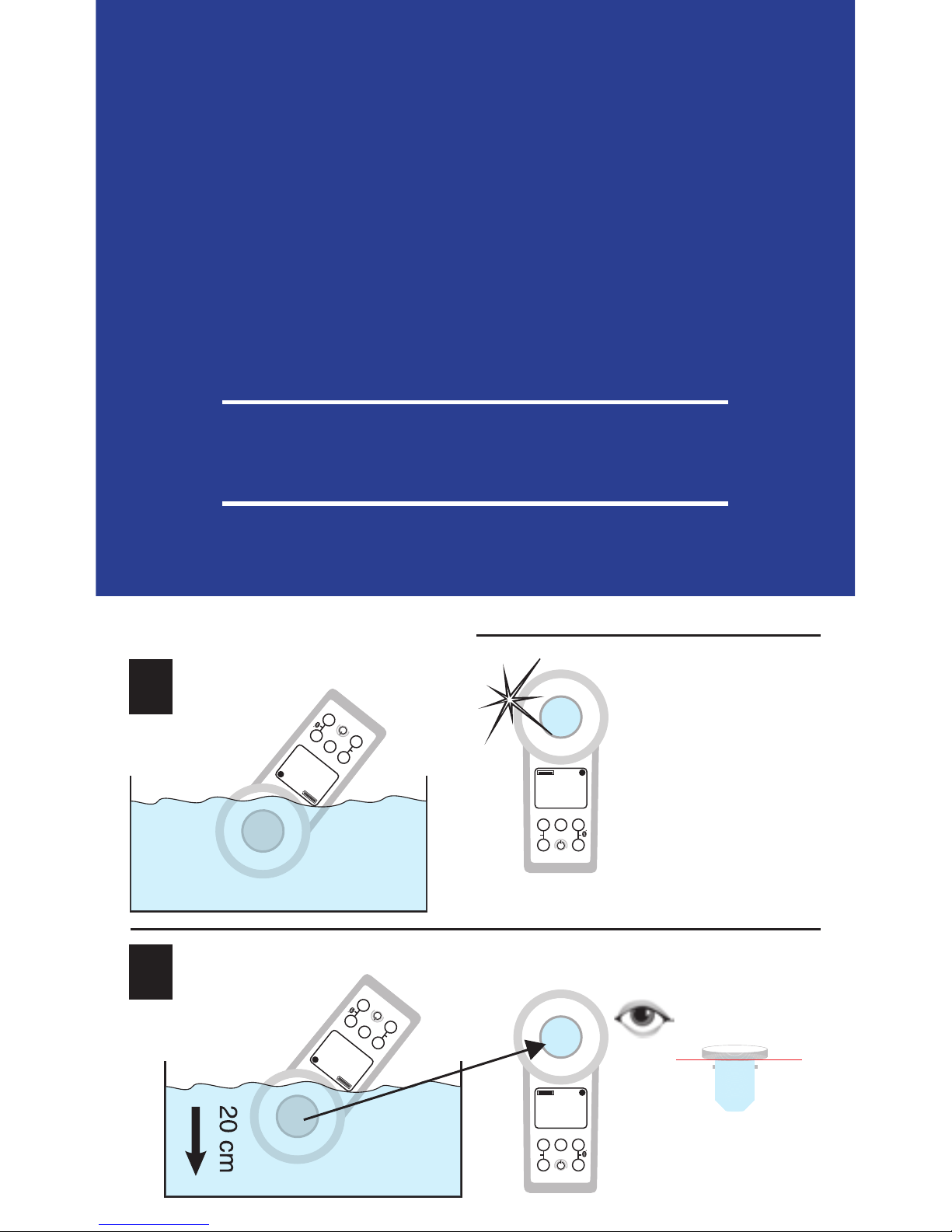

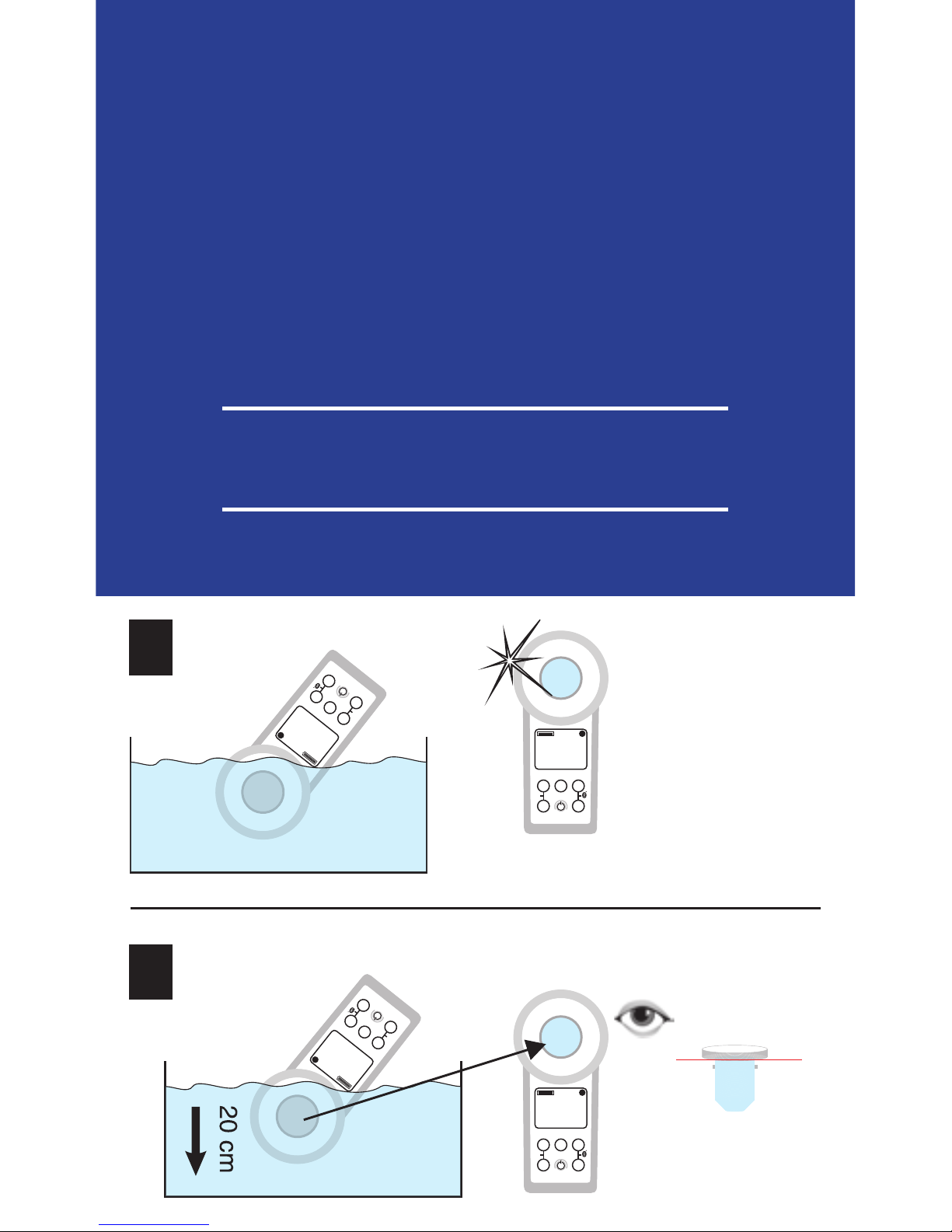

Advices • Conseils • Consejos •
Hinweise • Consigli
! !

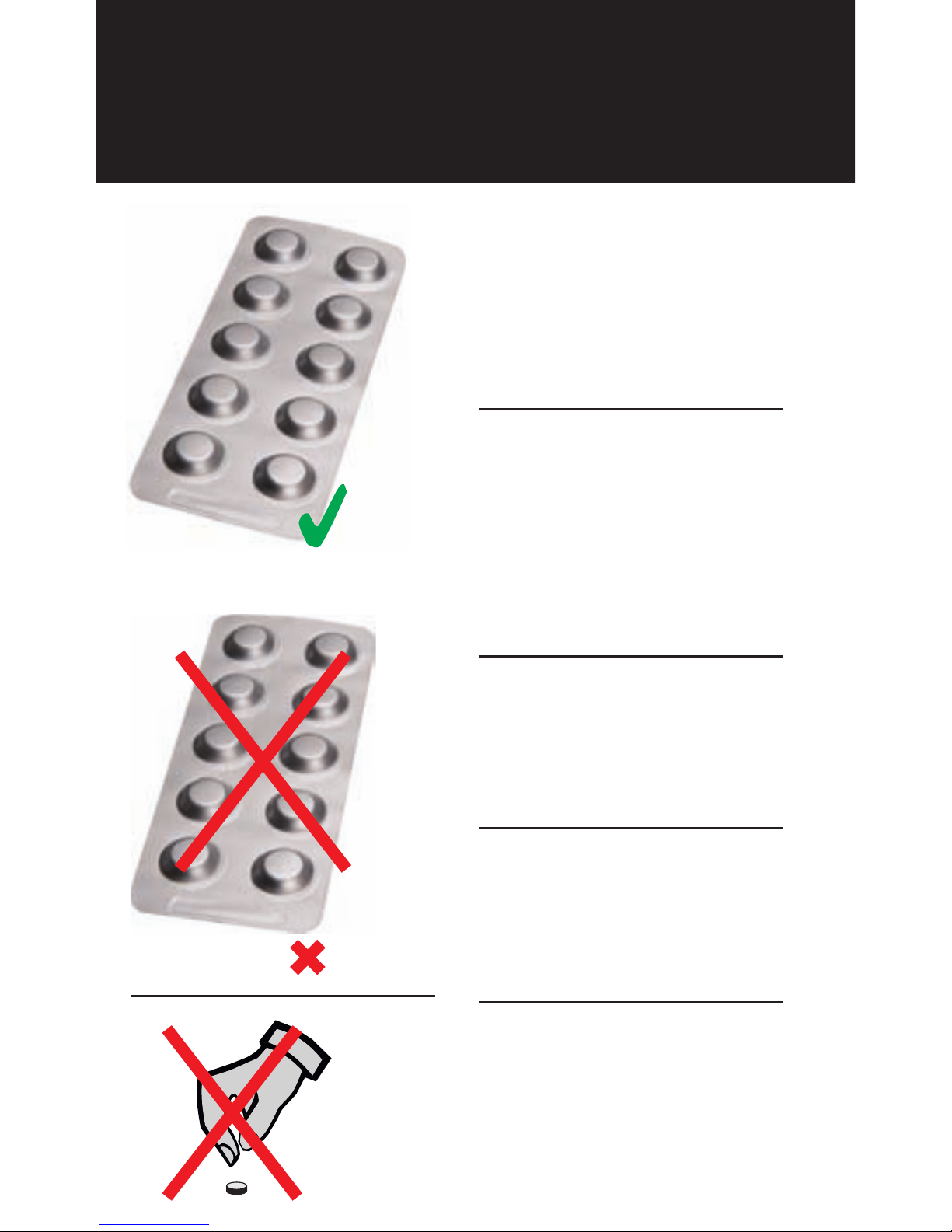

Always use PHOTOMETER
grade tablets!
Never use RAPID grade tablets!
Do not touch reagent tablets!
Toujours utiliser des pastilles
de qualité PHOTOMETRE! Ne
jamais utiliser des pastilles de
qualité "RAPID" !
Ne touchez pas les pastilles
avec les mains!
¡Usar SIEMPRE tabletas
fotómetro y nunca usar tabletas
RAPID! Las tabletas no se
deben tocar!
IMMER Photometer-Tabletten
und NIE RAPID-Tabletten
verwenden! Die Tabletten
dürfen nicht berührt werden!
SEMPRE usare pasticche
fotometro e non usare mai
pasticche RAPID! Le pasticche
non devono essere toccati!

7
Detergent
IMPORTANT • IMPORTANTE • WICHTIG
!
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl

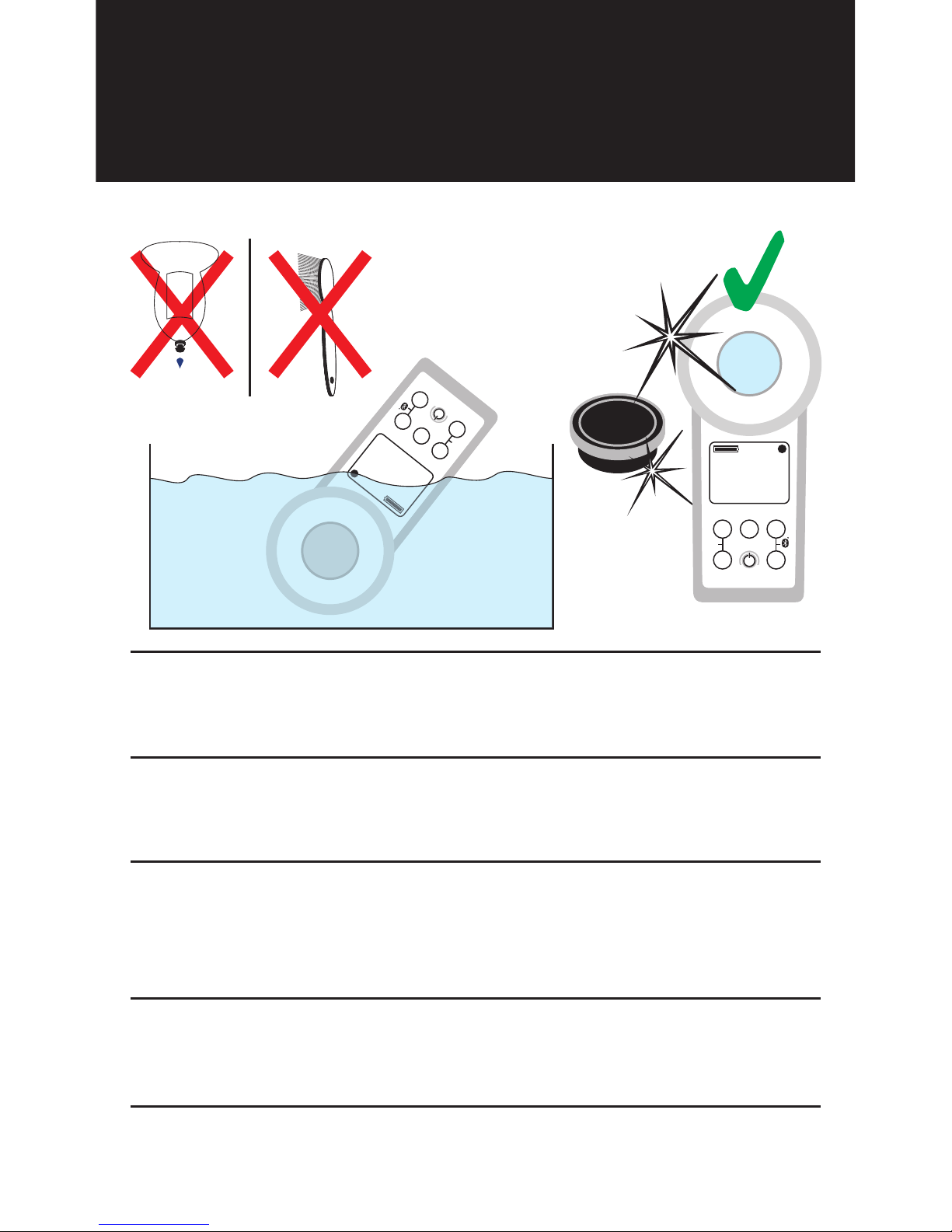

It is important to clean the device after each measurement
to get rid of any reagent residues!
Il est important de nettoyer le dispositif après chaque
mesure pour éliminer les résidus de réactifs!
Es importante limpiar el dispositivo después de cada
medición para deshacerse de cualquier residuo de
reactivo!
Es ist wichtig, das Gerät nach jeder Messung zu reinigen,
um sämtliche Reagenzienrückstände zu entfernen!
E 'importante pulire il dispositivo dopo ogni misura per
eliminare eventuali residui di reagenti!
clean
NO NO
waterproof
(IP68 )

8
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl

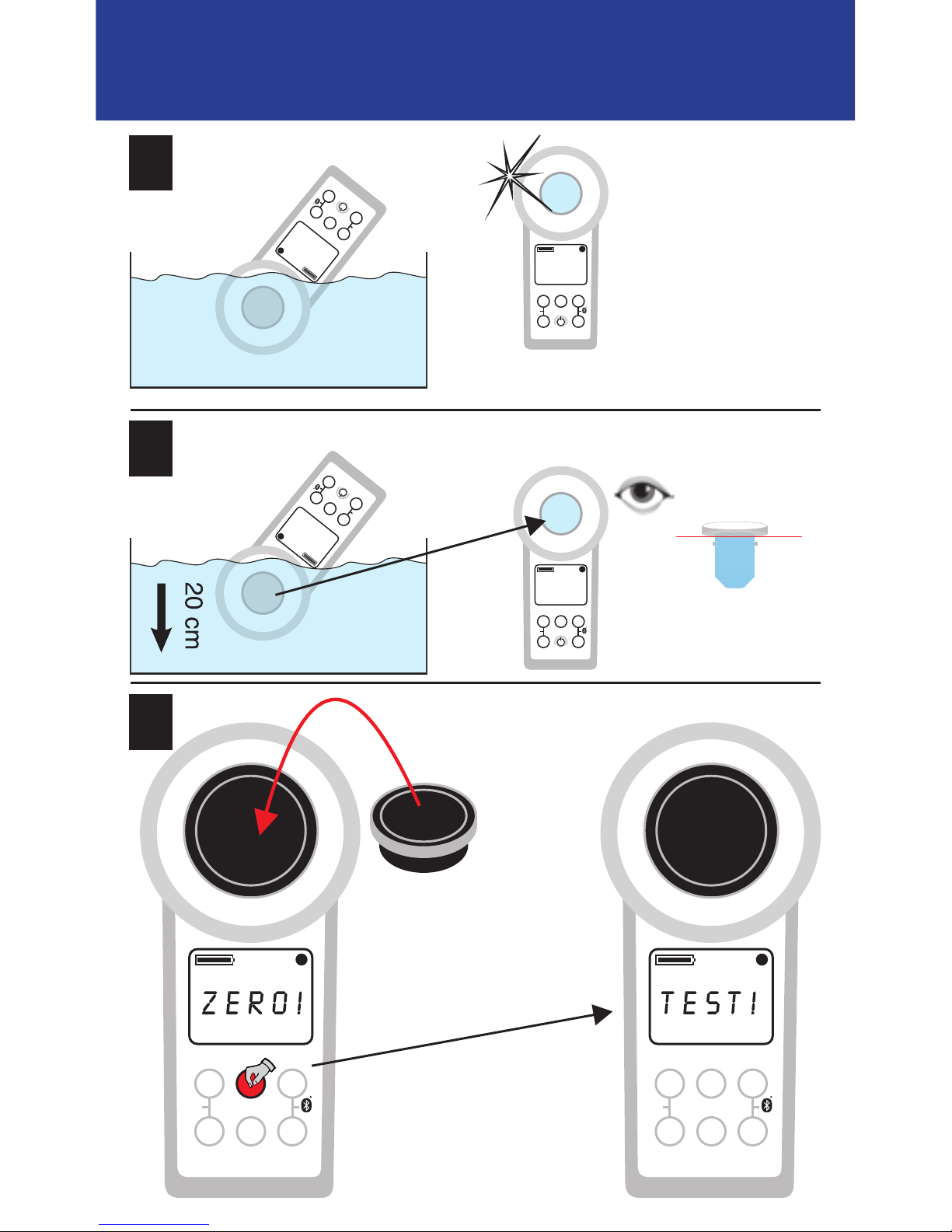

ZERO
13 x =
take 10 ml water sample
!
pH ZERO TA
fCl CYA
tCl
3
pH ZERO TA
fCl CYA
tCl
=
10 ml
waterproof
(IP68 )
clean
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )

9
Once you performed ZERO, all measurements, like pH, chlorine...
can be done one after each other without the need to do a ZERO
again. The ZERO will be stored until the device will be switched
off. Nevertheless, ZERO can be performed before each
measurement, if wished.
Une fois que vous avez effectué ZERO, toutes les mesures,
comme le pH, le chlore ... peuvent être effectuées l'une après
l'autre sans avoir besoin de faire un ZERO à nouveau. Le ZERO
sera stocké jusqu'à ce que l'appareil soit éteint. Néanmoins, un
ZERO peut être effectué avant chaque mesure, si vous le désirez.
ZERO se tiene que hacer sólo una vez por cada serie de pruebas.
Una vez que se hace, todas las mediciones posteriores (por
ejemplo, pH, cloro ...) se pueden realizar en secuencia y sin volver
a hacer ZERO. Si se desea, de todos modos se puede hacer
ZERO antes de cada medición.
ZERO muss nur einmal pro Testreihe durchgeführt werden. Sobald
erfolgt, können alle folgenden Messungen (z.B. pH, Chlor...)
nacheinander und ohne erneutes ZERO vorgenommen werden.
Falls gewünscht, kann trotzdem vor jeder Messung ZERO
durchgeführt werden.
ZERO deve essere fatto solo una volta per serie di test. Una volta
è fatto, tutte le misure successive (ad esempio, pH, cloro ...)
possono essere eseguite in sequenza e senza ri-ZERO. Se
desiderato, ancora può essere effettuata prima di ogni misurazione
ZERO
Only 1 time per test batch • Une seule fois par lot de
test • Sólo una vez por lote de prueba • Nur 1 x pro
Testreihe • solo una volta per test in batch

10

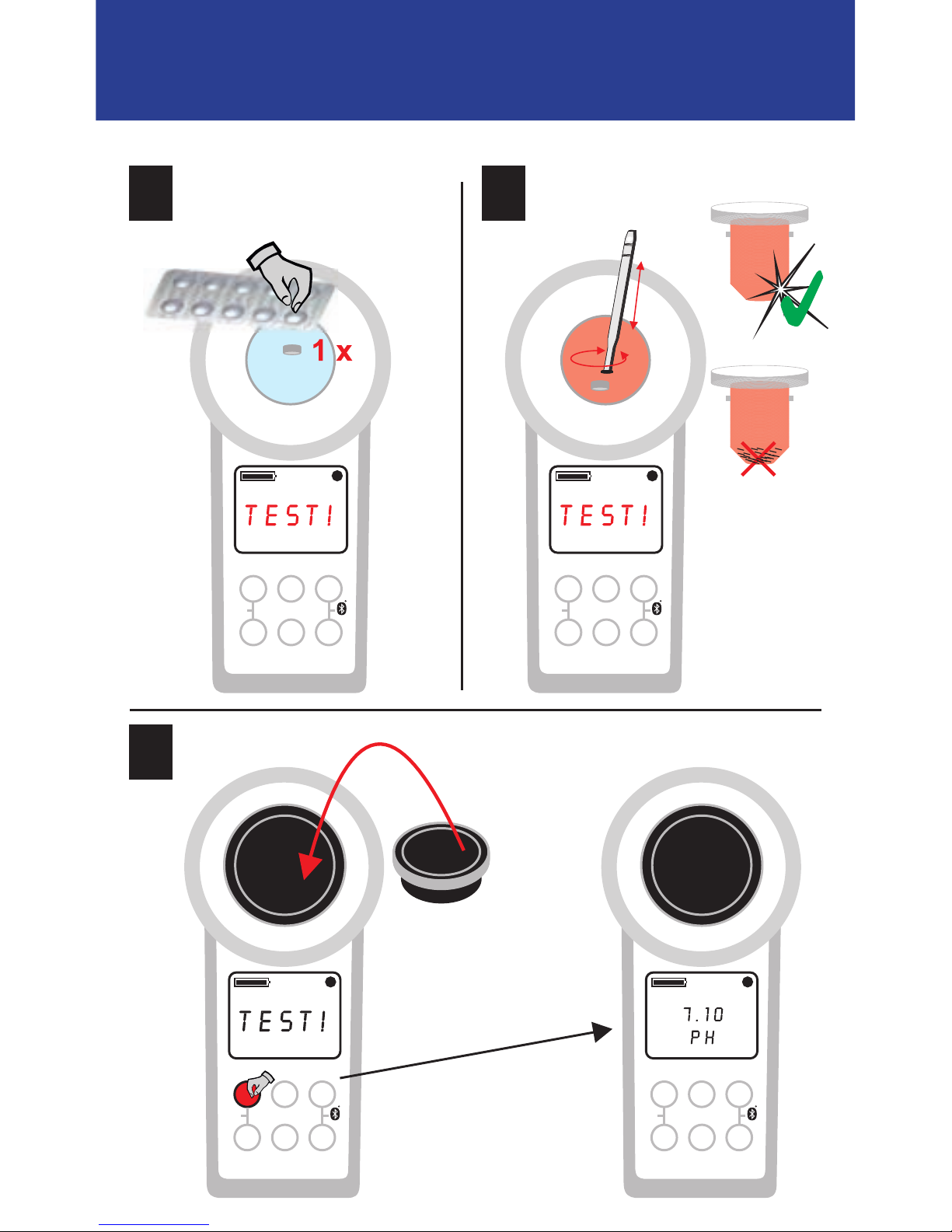

pH
Reagent: Phenol Red Photometer
Range: 6.50 - 8.40 pH
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
13 x =
10 ml
10 ml
waterproof
(IP68 )
clean
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )

11
After / Après / Después de / Nach / Dopo ZERO
pH
pH ZERO TA
fCl CYA
tCl
Phenol Red
Photometer 4
pH ZERO TA
fCl CYA
tCl
!
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
·
15 sec.
3
5
completely
dissolved
NO
residue

12

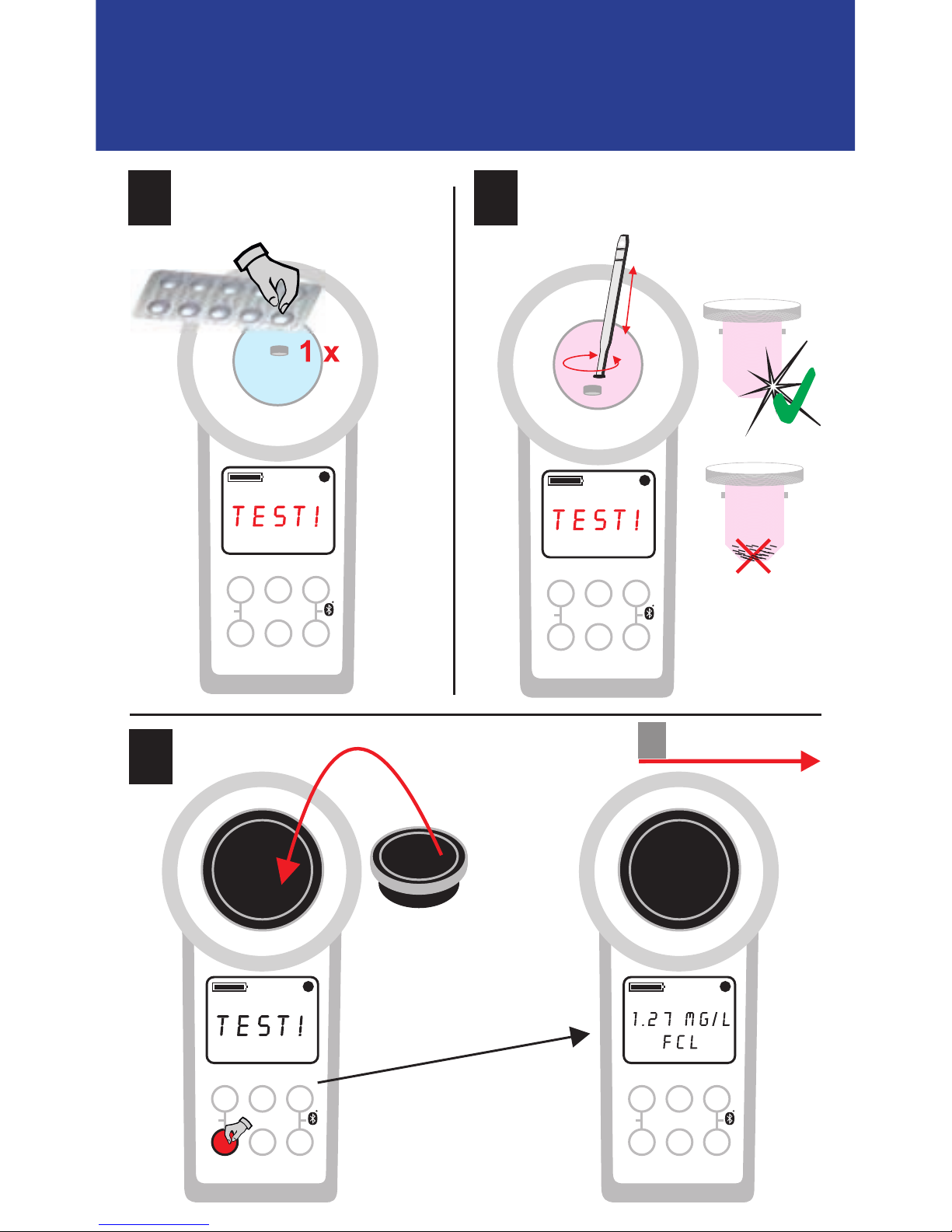

Chlorine
Chlore
Cloro
Chlor
Cloro
Reagents: DPD N° 1 Photometer
DPD N° 3 Photometer
Range: 0.00 - 6.00 mg/l (ppm)
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
13 x =
waterproof
(IP68 )
clean
10 ml
10 ml
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )

13
3
pH ZERO TA
fCl CYA
tCl
DPD N° 1
Photometer 4
pH ZERO TA
fCl CYA
tCl
!
pH ZERO TA
fCl CYA
tCl
5
pH ZERO TA
fCl CYA
tCl
·
15 sec.
completely
dissolved
NO
residue
6
Total Chlorine
After / Après / Después de / Nach / Dopo ZERO
Free Chlorine • Chlore libre • Cloro libre •
Freies Chlor • Cloro libero

14
Total Chlorine • Chlore total • Cloro total •
Gesamt-Chlor • Cloro totale
pH ZERO TA
fCl CYA
tCl
6DPD N° 3
Photometer
7
8
pH ZERO TA
fCl CYA
tCl
9
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
·
120 sec.
completely
dissolved
NO
residue

15
Total Chlorine is measured directly after free Chlorine
without emptying the cuvette. The DPD 3 tablet is added
to the sample water which already contains the DPD 1
tablet (dissolved). Combined Chlorine is calculated as
Total Chlorine minus free Chlorine.
Le chlore total est mesuré directement après le chlore
libre sans vidanger la cuvette. La pastille DPD 3 est
ajoutée à l'eau échantillon qui contient déjà la tablette
DPD 1 (dissoute). Le chlore combiné est calculé comme
le chlore total moins le chlore libre.
El cloro total se mide directamente después de cloro libre,
sin necesidad de vaciar la cubeta. La tableta DPD 3 se
añade a la cubeta en la que la tableta DPD 1 ya está
disuelta. El cloro combinado se calcula a partir de cloro
total menos cloro libre.
Gesamt-Chlor wird direkt nach freiem Chlor gemessen,
ohne die Küvette zu leeren. Die DPD 3 Tablette wird in die
Küvette gegeben, in der bereits die DPD 1 Tablette gelöst
ist. Das gebundene Chlor errechnet sich aus Gesamt-
Chlor minus freiem Chlor.
Cloro totale viene misuratao subito dopo cloro libero,
senza svuotare la cuvetta. La pasticca DPD 3 è aggiunta
alla cuvetta in cui la pasticca DPD 1 è già disciolta. Il cloro
combinato è calcolato dal cloro totale meno cloro libero.

16

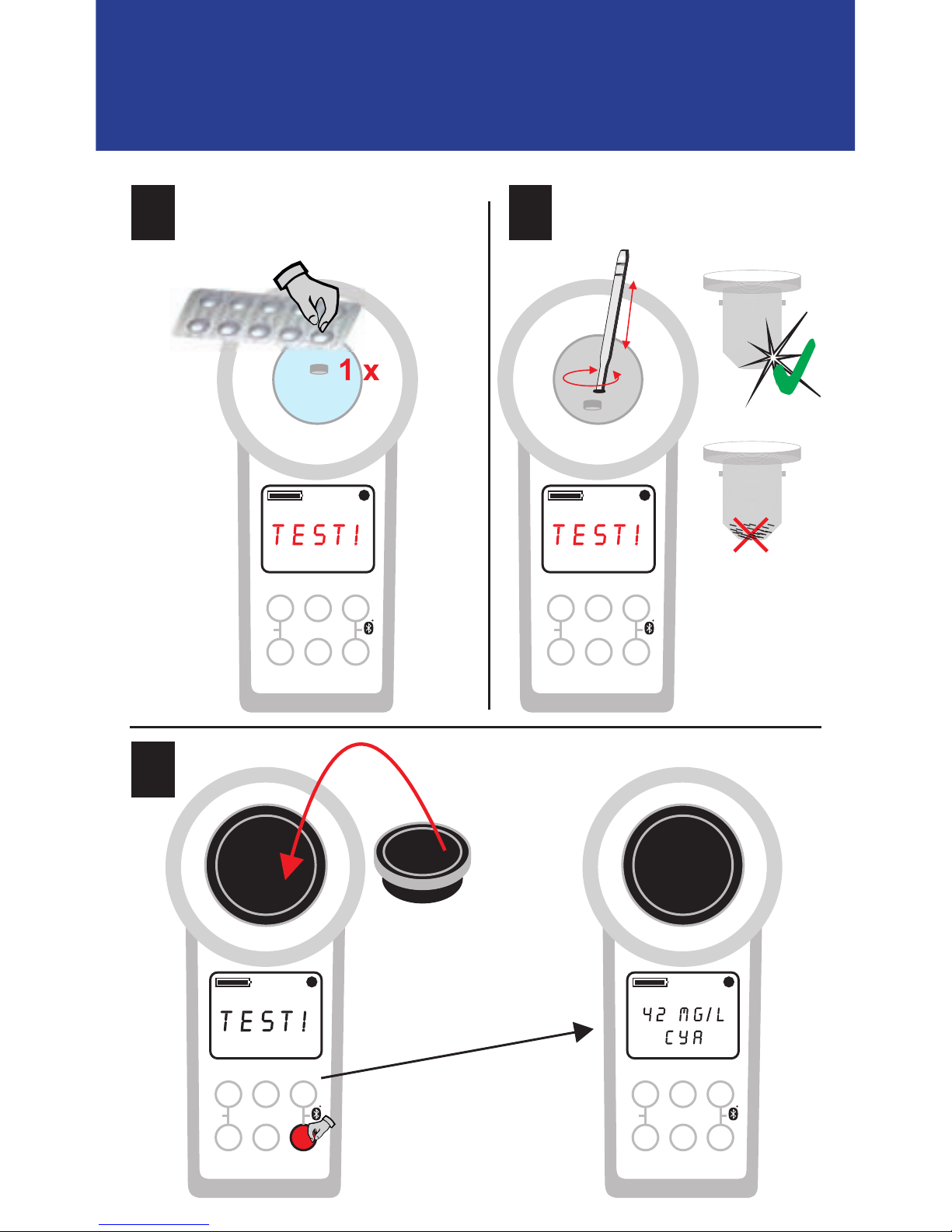

Reagent: CYA-Test Photometer
Range: 0 - 160 mg/l (ppm)
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
13 x =
waterproof
(IP68 )
clean
Cyanuric Acid
Acide cyanurique
Ácido cianúrico
Cyanursäure
Acido Cianurico
10 ml
10 ml
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )

17
After / Après / Después de / Nach / Dopo ZERO
Cyan. Acid • Acide Cyan • Ácido Cian. •
Cyanursäure • Acido Cianurico
3
pH ZERO TA
fCl CYA
tCl
CYA-Test
Photometer 4
pH ZERO TA
fCl CYA
tCl
!
pH ZERO TA
fCl CYA
tCl
5
pH ZERO TA
fCl CYA
tCl
·
15 sec.
NO
residue
completely
dissolved

18

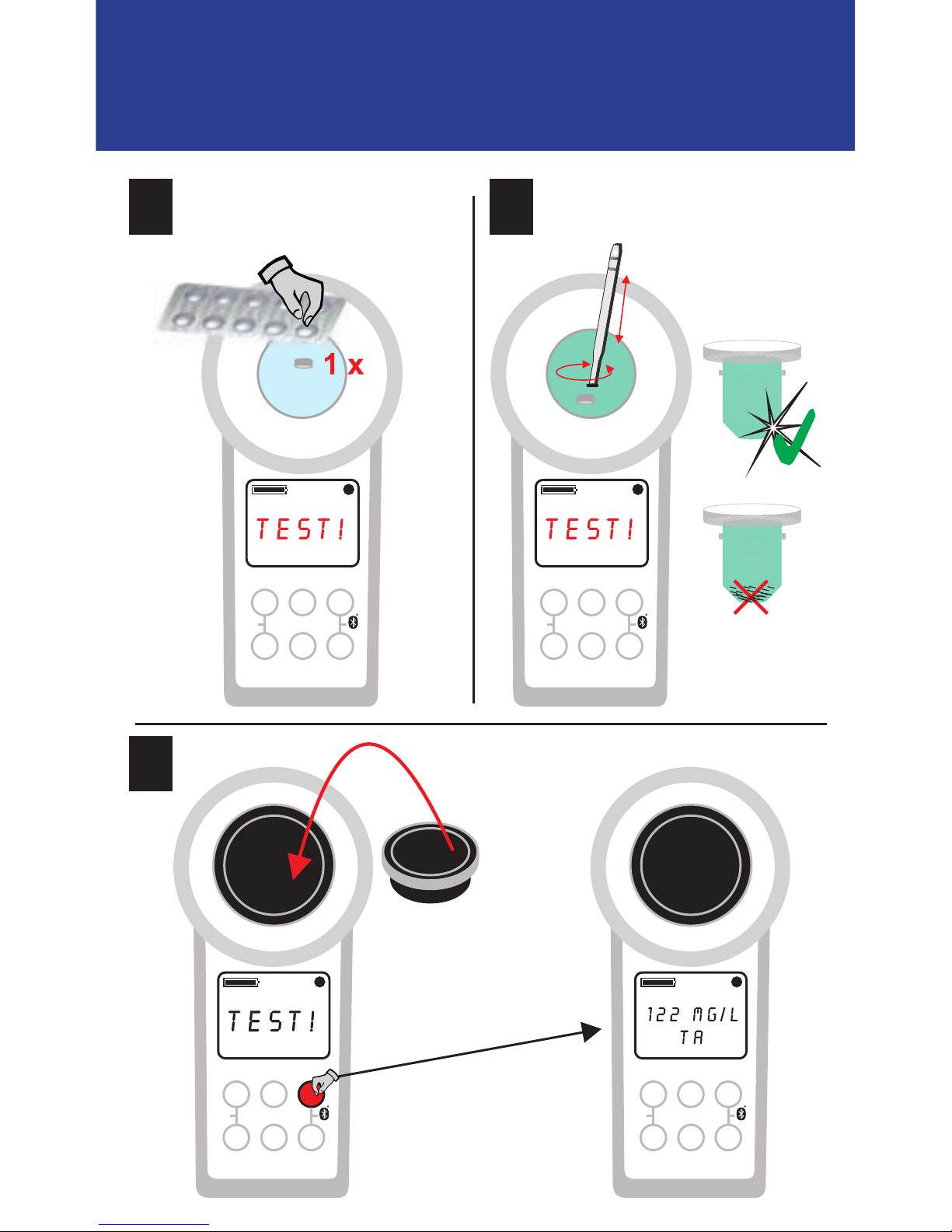

Reagent: Alkalinity-M Photometer
Range: 0 - 300 mg/l (ppm) CaCO3
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
13 x =
waterproof
(IP68 )
clean
Alkalinity
Alcalinité
Alcalinidad
Alkalinität
Alcalinità
10 ml
10 ml
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )

19
3
After / Après / Después de / Nach / Dopo ZERO
Alkalinity • Alcalinité • Alcalinidad •
Alkalinität • Alcalinità
pH ZERO TA
fCl CYA
tCl
Alkalinity-M
Photometer 2
pH ZERO TA
fCl CYA
tCl
!
pH ZERO TA
fCl CYA
tCl
5
pH ZERO TA
fCl CYA
tCl
·
25 sec.
4
completely
dissolved
NO
residue

20
Reagent: DPD N° 4 Photometer*
Range: 0.0 - 30.0 mg/l (ppm)
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
13 x =
waterproof
(IP68 )
clean
Active Oxygen (MPS)
Oxygène actif (MPS)
Oxígeno activo (MPS)
Aktivsauerstoff (MPS)
Ossigeno Attivo (MPS)
*not part of standard equipment
10 ml
10 ml
pH ZERO TA
fCl CYA
tCl
pH ZERO TA
fCl CYA
tCl
2
waterproof
(IP68 )
