WEG IP20 User manual

IP20 Protection Kit
Installation Guide
Kit de Protección IP20
Guía de Instalación
Kit de Proteção IP20
Guia de nstalaçãoI

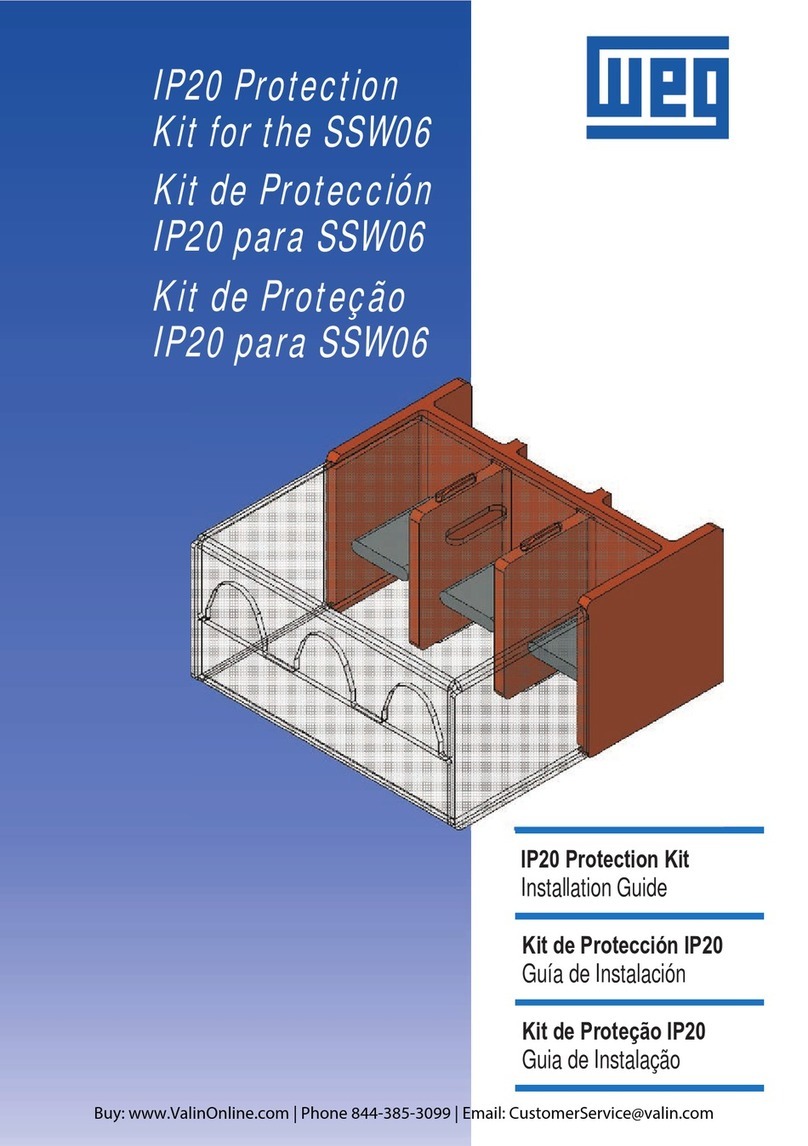

IP20 Protection
Kit for the SSW06
Kit de Proteção
IP20 para SSW06
Kit de Protección
IP20 para SSW06
CALL NOW 800-985-6929
http://www.automatedpt.com/
Email: [email protected]
CALL NOW 800-985-6929
http://www.automatedpt.com/
Email: [email protected]

1
IP20 Protection Kit / Kit de Protección IP20 / Kit de Proteção IP20
I. GENERAL INFORMATION
The IP20 protection kit for the Soft-Starter SSW06 - sizes 2, 3, 4, 5 and 6 - has the purpose of:
- Protect people from touching dangerous parts inside the enclosure (IEC 60529 Standard);
- Protect the devices inside the enclosure against penetration of solid particles (IEC 60529 Standard).
I. INFORMACIONES GENERALES
El kit de protección IP20 para la Soft-Starter SSW06 - mecânicas - tiene el objetivo de:
- Protege las personas del contacto con las partes peligrosas en el interior del enclaustramiento (Norma IEC 60529);
- Protege los materiales en el interior del enclaustramiento contra la penetración de los cuerpos sólidos extranjero
(Norma IEC 60529).
2, 3, 4, 5 y 6
I. ÇÕES GERAISINFORMA
O kit de proteção IP20 para a Soft-Starter SSW06 - mecânicas tem o objetivo de:
- Proteger as pessoas do contato com partes perigosas no interior do enclausuramento (Norma IEC 60529);
- Proteger os materiais no interior do enclausuramento contra a penetração de corpos sólidos estranhos
(Norma IEC 60529).
-2, 3, 4, 5 e 6
II. PACKAGE CONTENT
Installation Guide / Guía de Instalación / Guia de Instalação
II. CONTEÚDO DEL EMBALAJE
Kit de Protección IP20 para SSW06
Cuantidad Descripción SSW06-M2
(417114256)
SSW06-M3
(417114257)
SSW06-M4 y M5
(417114258)
SSW06-M6
(417114267)
2 Tapa para la protección
inferior IP20
0309.1272 0309.1273 0309.1274 0309.1306
2 (M2 a M5)
1 (M6 )
Tapa para protección
superior IP20
0309.1262 0309.1263 0309.1264 0309.1316
4 Tornillo Philips M5x16 - - - 0701.6905
3 Tornillo Philips M4x8 - - - 0701.6522
Kit de Proteção IP20 para SSW06
Quantidade Descrição SSW06-M2
(417114256)
SSW06-M3
(417114257)
SSW06-M4 e M5
(417114258)
SSW06-M6
(417114267)
2 Tampa para proteção inferior IP20 0309.1272 0309.1273 0309.1274 0309.1306
2 (M2 a M5)
1 (M6 )
Tampa para proteção Superior IP20 0309.1262 0309.1263 0309.1264 0309.1316
4 Parafuso Philips M5x16 - - - 0701.6905
3 Parafuso Philips M4x8 - - - 0701.6522
II. CONTEÚDO DA EMBALAGEM
IP20 Protection Kit for the SSW06
Quantity Description SSW06-M2
(417114256)
SSW06-M3
(417114257)
SSW06-M4 and M5
(417114258)
SSW06-M6
(417114267)
2 IP20 cover for bottom protection 0309.1272 0309.1273 0309.1274 0309.1306
2 (M2 to M5)
1 (M6 )
IP20 cover for top protection 0309.1262 0309.1263 0309.1264 0309.1316
4 Philips screw M5x16 - - - 0701.6905
3 Philips screw M4x8 - - - 0701.6522
CALL NOW 800-985-6929
http://www.automatedpt.com/
Email: [email protected]
CALL NOW 800-985-6929
http://www.automatedpt.com/
Email: [email protected]

2
III. INSTALLATION / INSTALACIÓN / INSTALAÇÃO
Fig. 1: IP20 Kit SSW06-M2
Kit IP20 SSW06-M2
85A - 130A
1
2
3
1
2
3
Fig. 2: IP20 Kit SSW06-M3
Kit IP20 SSW06-M3
170A - 205A
1
2
3
Fig. 3: IP20 Kit SSW06-M4 (255A - 365A) / M5 (412-604A)
Kit IP20 SSW06-M4 (255A - 365A) / M5 (412-604A)
IP20 cover for top protection.
Tapa para la protección superior IP20.
Tampa para proteção superior IP20.
IP20 cover for bottom protection.
Tapa para la protección inferior IP20.
Tampa para proteção inferior IP20.
Part for illustration and mounting guidance only (the IP20
kit is not included).
Piezas solamente para ilustración y orientación de montaje
(novaconelkitIP20).
Peça somente para ilustração e orientação de montagem
(não acompanha o kit IP20).
Pan head Phillips screw
Tornillo cabeza philips
Parafuso cabeça de panela Philips
Pan head Lobular Phillips screw
Tornillo cabeza lobular philips
Parafuso cabeça de panela lobular Philips
1.
2.
3.
Fig. 4: IP20 Kit SSW06-M6
Kit IP20 SSW06-M6
670A - 820A
4.
5.
2
4
1
5
3
