Welch Allyn CompacSet 93400 Instruction Manual

Portable Diagnostic Set
Part No. 92000
Juego de diagnóstico portátil
No. de pieza 92000
Trousse de diagnostic portable
N° de référence 92000
COMPACSET

Portable Ophthalmic Set
Part No. 93400
Juego oftálmico portátil
No. de pieza 93400
Trousse ophtalmique portable
N° de référence 93400
Operating
Instruction
Manual
English. . . . . . . . . . . . . . . 2
Manual de instrucciones
de operación
Español. . . . . . . . . . . . . . . . . . . 12
Manuel d’instructions
de fonctionnement
Français . . . . . . . . . . . . . . . . . . 22
WAM600-9407-CompSet 12/7/01 10:58 AM Page 1

Thank you for purchasing the Welch Allyn CompacSetTM.
This manual is intended for both the Ophthalmic and Diagnostic
model CompacSets. To ensure accurate and reliable perfor-
mance, please follow the operating and maintenance instruc-
tions found in this
manual. Read these instructions thoroughly
before use.
Contents
General Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CompacSet Ophthalmoscope . . . . . . . . . . . . . . . . . . . . . . . . .5
Ophthalmoscope Features . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Ophthalmoscope Lens Instructions . . . . . . . . . . . . . . . . . . . .5
CompacSet Otoscope . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 6
Otoscope Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 6
Throat Illuminator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 6
CompacSet Retinoscope . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 7
Retinoscope Features . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 7
Retinoscope Operation . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 7
CompacSet Power Handle . . . . . . . . . . . . . . . . . . . . . . . . . .. . 7
Recharging Nickel Cadmium Batteries . . . . . . . . . . . . . . . .. . 7
Changing Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 8
Cleaning Recommendations . . . . . . . . . . . . . . . . . . . . . . . .. . 8
Lamp Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 9
Replacement Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 11
Symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 11
2
WAM600-9407-CompSet 12/7/01 10:58 AM Page 2

General Information
Both the CompacSetTM Portable Diagnostic Set and the Portable
Ophthalmic Set from Welch Allyn are the first diagnostic sets offering a
unique compact handle that houses both the instrument heads and the
power source. The Diagnostic Set comes with an otoscope
and ophthalmoscope while the Ophthalmic
Set is equipped with a retinoscope, oph-
thalmoscope and transilluminator.
Both sets have been designed to be
lightweight and highly portable.
Plus, they deliver all the high-quality
performance you expect from Welch
Allyn instruments.
3
NOTE: The retinoscope must be tele-
scoped out by pulling in an outward
direction. The retinoscope can only be
used if this operation is performed.

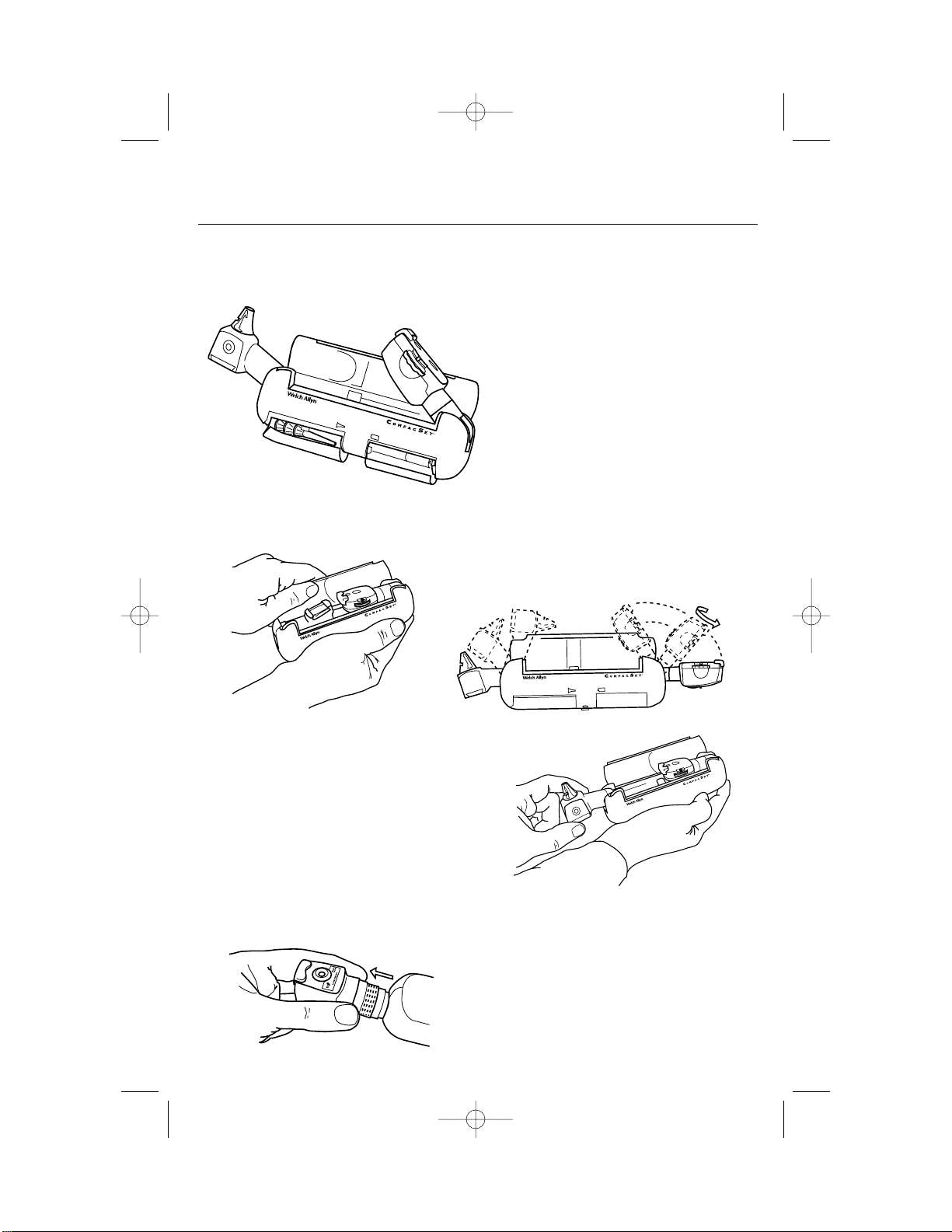

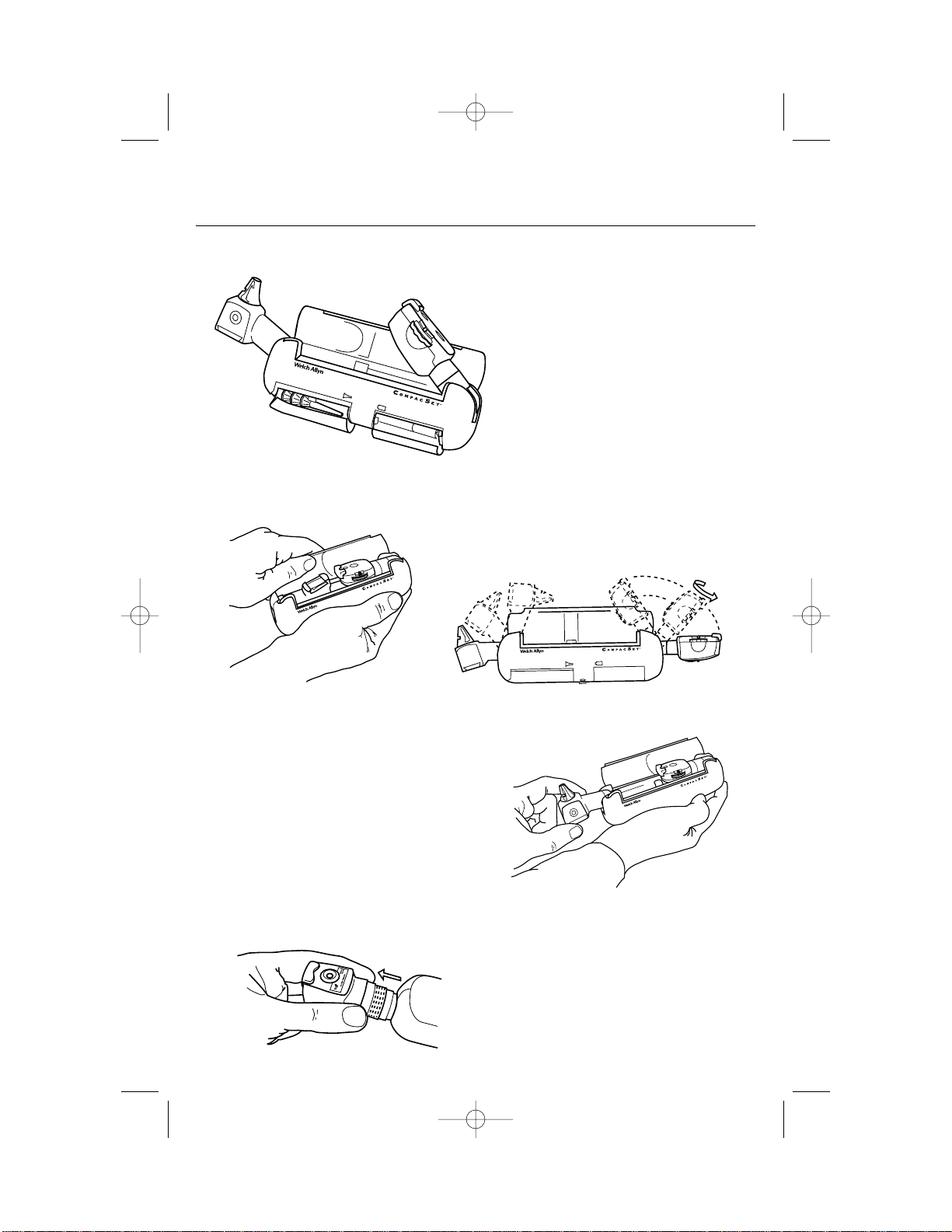

How to Open the Set
The instruments are housed inside the door with the long green stripe.
To open the door, simply put your thumb or
your forefinger on top of the green stripe and
pull open.
Positioning the Instruments
Once opened, extend the instrument you wish to use
until it locks into its upright position. For
best results, have only one instrument out
at a time. Having both instruments out at
the same time decreases light intensity
and wears down the battery. Once the
instrument is in the up position, it may be
swiveled in a clockwise direction to any
position that is comfortable for the examiner. (If swiveled in a counter-
clockwise direction, the head will unthread for lamp replacement.)
WAM600-9407-CompSet 12/7/01 10:58 AM Page 3

On/Off Switch
To turn the power on, move the switch on the side to either the low (•) or
high (•) intensity setting.
Closure
When finished using an instrument, open the door and fold it back
into the handle. If you have swiveled the instrument, return it to its original
position by rotating clockwise. You will know the scope is in the correct
position for folding by the feel of the detent. If you do not feel the detent,
the heads will not be in the right position and will not fold down properly.
Note: The retinoscope must be retracted before folding the instru-
ment head down! If you forget to turn off your instruments before closing
them, the will automatically shut off once back inside the handle.
Accessory Compartment
Otoscope Specula (with CompacSet Portable Diagnostic Set only)
Otoscope specula are essential to every ear exam. For convenience, a
special compartment will hold one set of reusable Polypropylene specula
(#24400) or four KleenSpec®disposable specula.
To open the specula compartment, put your thumb or forefinger on
top of the door with the shorter green stripe and pull it open. To remove
the specula, slide them off the clip. When closing the specula door, be
sure the specula on the clip are pushed as far back as possible so they do
not obstruct door closure.

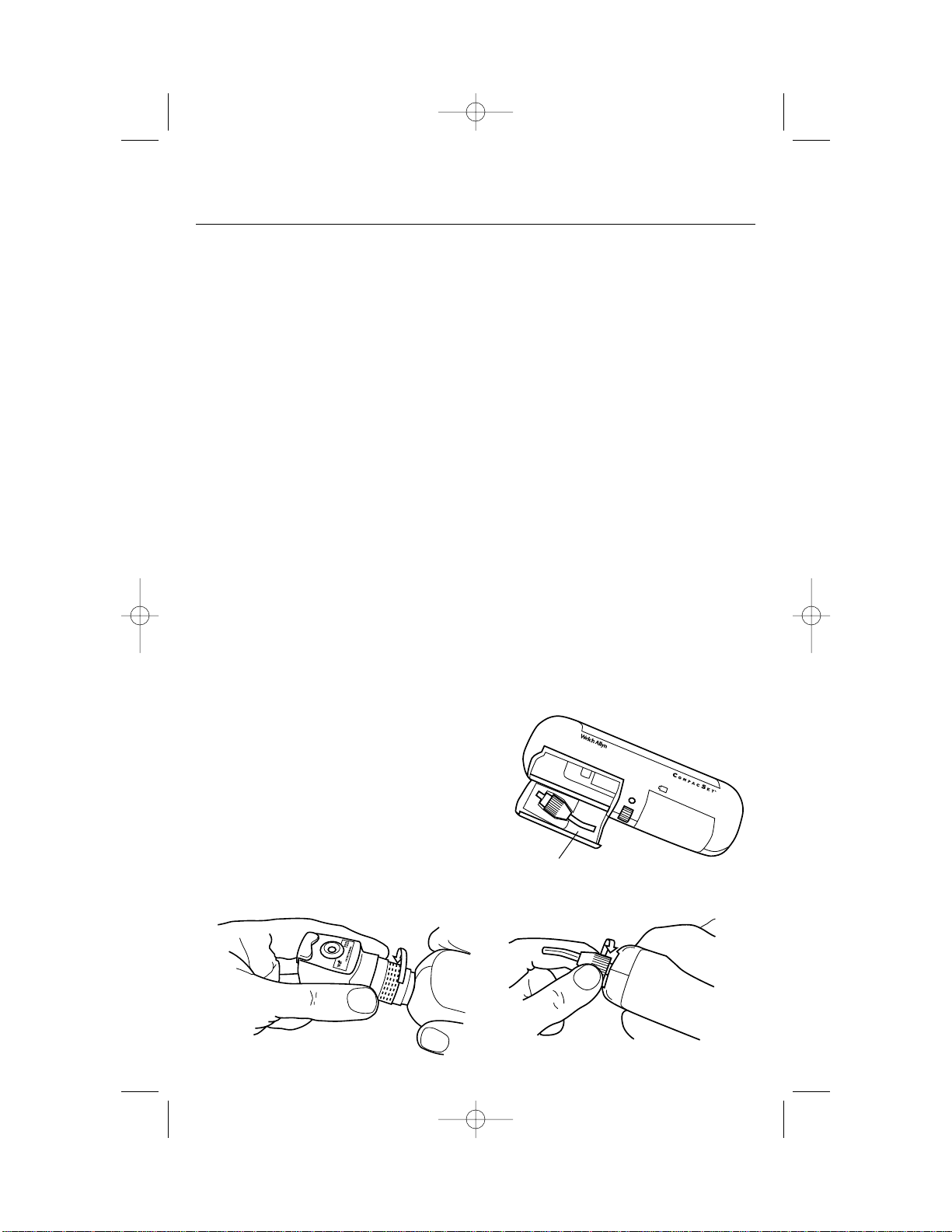

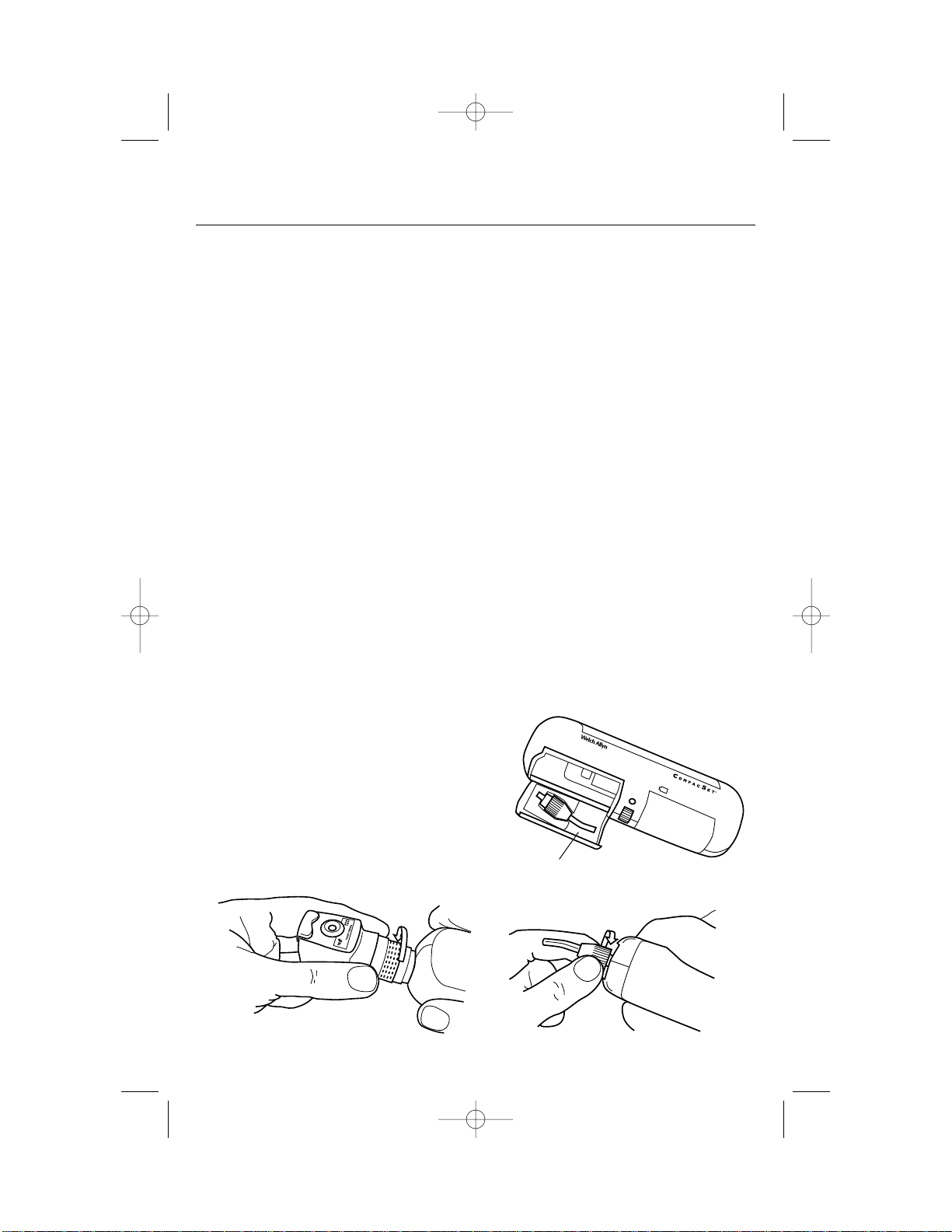

Transilluminator (with CompacSet Portable
Ophthalmic Set only)
The transilluminator can be found
in the accessory compartment (as
shown). Remove the retinoscope by
turning the instrument in a counterclock-
wise direction. Place the transilluminator
on the power source turning clockwise.
To reattach the retinoscope, reverse the
above steps.
4
Accessory Compartment
WAM600-9407-CompSet 12/7/01 10:58 AM Page 4

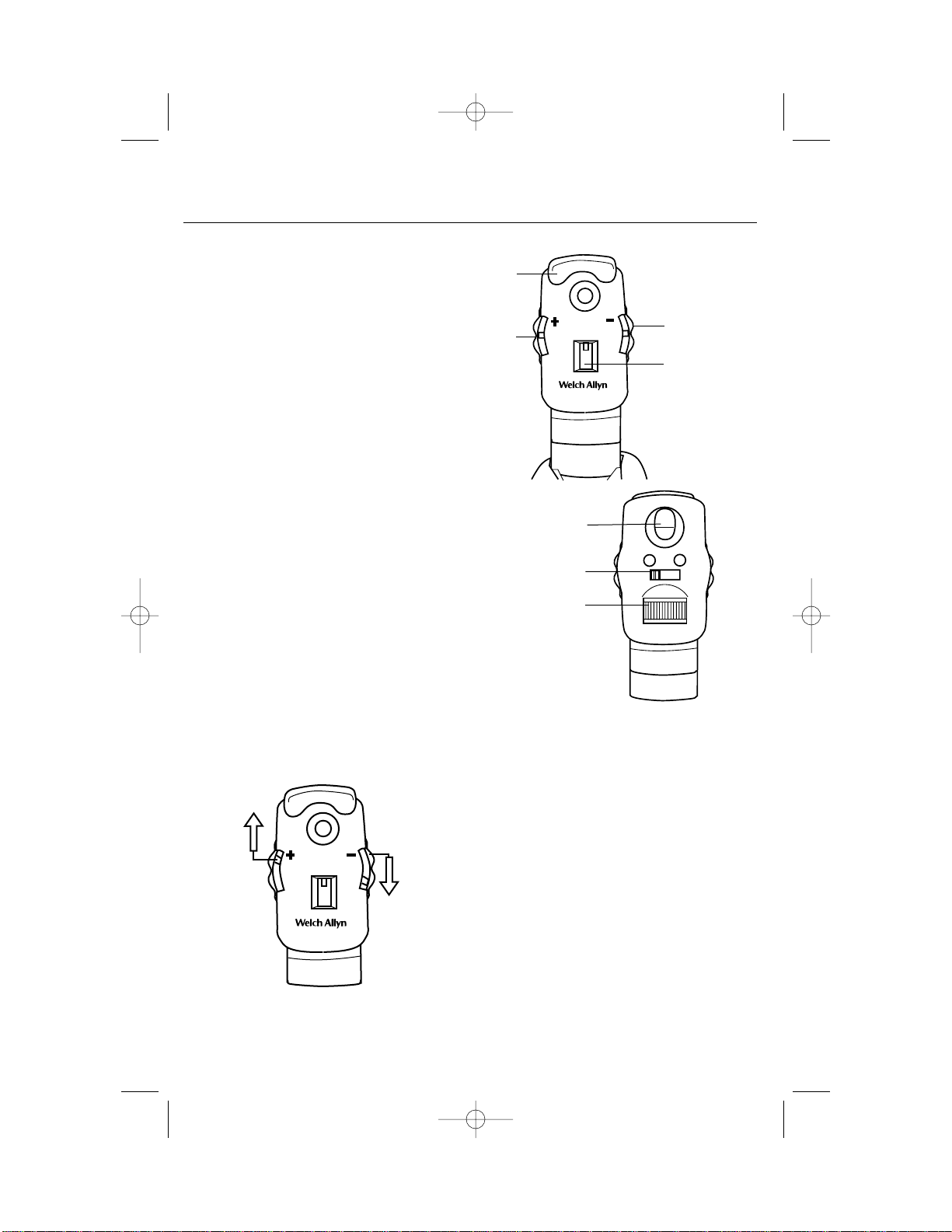

Ophthalmoscope (with both CompacSet Portable Sets)
Ophthalmoscope Features
• Rubber brow rest.
• Aperture selection dial with con-
tinuous rotation: Allows access to
microspot, small, large, fixation,
slit and cobalt blue.
• Two-position filter switch: Engage
either open or red-free filter.
• Larger spot size for wider field
of view.
• Sealed optics.
• Lens selection dial: When used with
multiplier, allows single diopter
steps through 48 lens combinations
(from +22 to -25 diopters).
• Diopter display window: Displays
direct reading of diopter values
(positive values displayed in green;
negative values displayed in red).
Ophthalmoscope Lens Instructions
To move through the range on the plus (+) side:
Rotate lens selection dial clockwise. At +6 diopters
move lens dial clockwise again. Then move multiplier
lever to “+” position. Continue moving lens dial in
same clockwise direction to access +7 through +22
diopters. To move through the range on the nega-
tive (-) side: Rotate lens selection dial counterclock-
wise. At -9 diopters move lens dial counterclockwise
again. Then move multiplier lever to “ - ” position.
Continue moving lens dial in same counterclockwise
direction to access -10 to -25 diopters.
5
13010
Rubber
brow rest
Lens
multiplier
Lens
selection
dial
Diopter
display
window
Filter
Aperture
selection
dial
Two-Position
Filter switch
13010
WAM600-9407-CompSet 12/7/01 10:58 AM Page 5

6

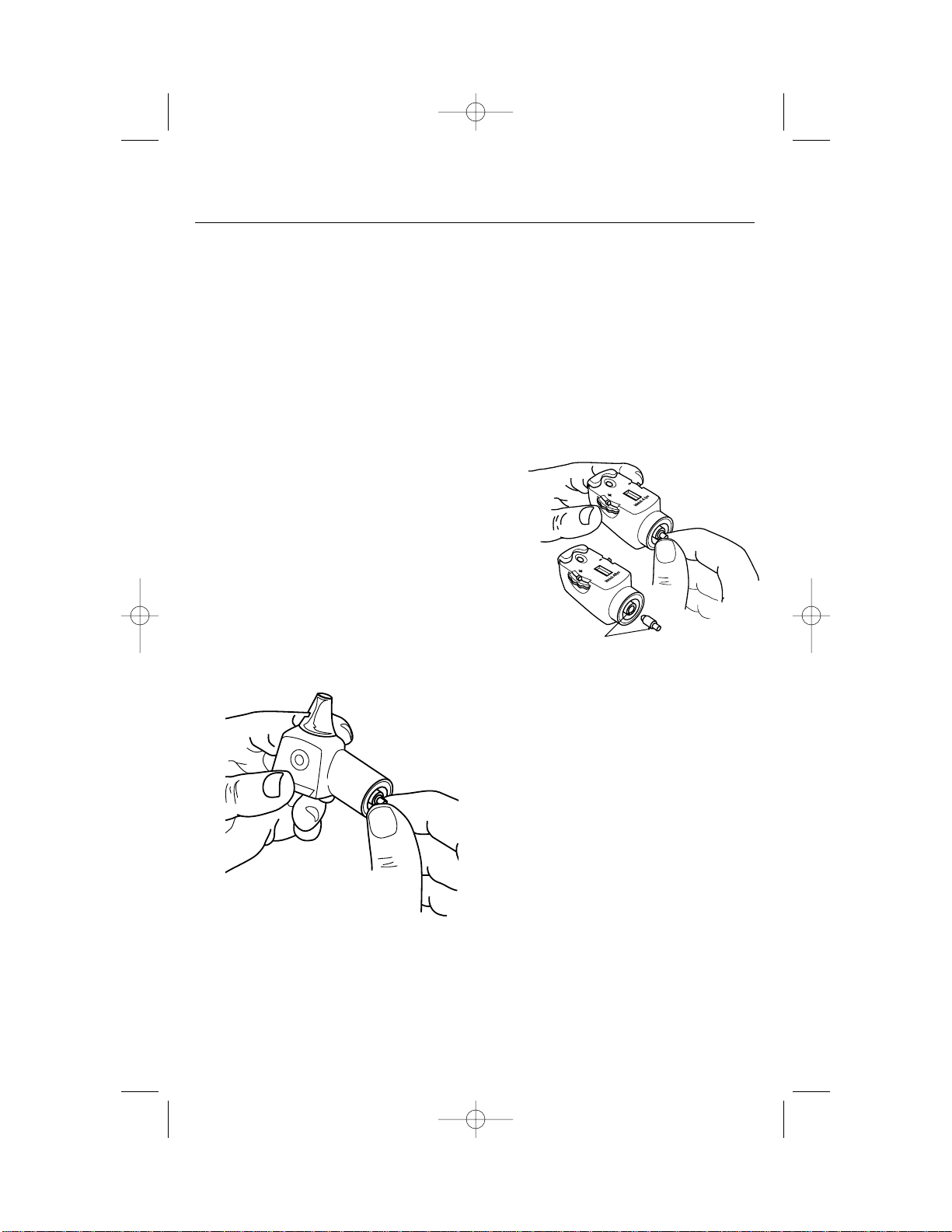

Throat Illuminator
To convert otoscope to throat illuminator, unscrew otoscope head in
counterclockwise direction.
NOTE: Illuminator section can become hot. Avoid direct skin contact.
Do not use for transillumination.
Otoscope(with CompacSet Portable Diagnostic Set only)
Otoscope Features
•360° ring of cool halogen fiber-optic light
prevents shadows, reduces glare,
and is easy to clean.
• Airtight system with flush-mounted port for
pneumatic otoscopy.
• Wide-angle, sliding magnifying lens to
improve view of the
tympanic membrane.
• Built-in throat illuminator.
WAM600-9407-CompSet 12/7/01 10:58 AM Page 6

Retinoscope (with CompacSet Portable Ophthalmic Set only)
Retinoscope Features
• External focusing sleeve allows for easy
adjustment no matter what size hand or
how instrument is held. Continuous 360˚
rotation.
• Dust free optics to keep instrument
clean longer.
• Fixation cards that easily attach for use
during dynamic retinoscopy.
• Collapsable head for compact size (protection against damaging optics).
Retinoscope Operation
The operator will note that the width of the streak varies as the sleeve is
raised and lowered. When the operating sleeve is in the lowest posi-
tion, the light rays emitted are slightly divergent.
Here the instrument acts with a plano mirror effect, which
reflects divergent rays that will never come to a focus. As the
sleeve is raised, the streak focuses. With the sleeve all the way
up, the retinoscope acts with a concave mirror effect,
where the light rays cross, the eye’s reflex moves in
opposite directions with the concave mirror
effect as compared to the plano mirror effect.
The rotary movement of the control sleeve
mechanism allows the streak to rotate 360˚ to ascertain the axis of astigmatism.
CompacSet Power Handle
Recharging Nickel Cadmium Batteries
1. Plug charger into the appropriate outlet and plug other end into the
receptacle on the handle. Use Welch Allyn 710 Series Charger only.
2. To ensure full charge and long lamp life, turn on/off switch to off position
(center) or be sure both heads are folded in.
3. Insert the charger cord into the receptacle near the battery compartment of
the power handle.
NOTE: AA batteries or other manufacturers’rechargeable batteries will not
charge in this handle. The Welch Allyn battery #72610 is the only battery that
will recharge in this handle.
PATENTS 5, 189, 449 & PENDING
Dust free
optics
Rubber
brow rest
Focusing
sleeve
7
WAM600-9407-CompSet 12/7/01 10:58 AM Page 7

8
Changing Batteries
1. Insert a small coin into the groove of the battery cover to remove the
cover.
2. Remove batteries.
3. Insert new batteries.
For rechargeable battery #72610: The rechargeable battery cover has
positive (+) and negative (-) markings. Align these with the markings on the
circuit board. Also align charge tab of battery with circuit board pad.
For AA cells: Use alkaline cells for best performance. Note the location
of the positive (+) and negative (-) signs on the circuit board. Install the
batteries accordingly.
Welch Allyn now employs the services of an agency which can disassemble and
recycle all components of nickel-cadmium batteries so that nothing gets land-filled
or incinerated. Should you wish to dispose of your expended Welch Allyn recharge-
able battery via recycling (in the U.S. and Canada only), please send to:
Welch Allyn Welch Allyn Canada
RECYCLE BATTERY RECYCLE BATTERY
4341 State Street Road 160 Matheson Blvd. East
Skaneateles Falls, NY Mississauga, Ontario
13153-0220 CANADA L4Z 1V4
For locations outside the U.S. and Canada consult the local recycling authority for
proper disposal of expended batteries.
Cleaning Recommendations
Ophthalmoscope
Cleaning (and repair) should be performed at Welch Allyn. DO NOT apply
alcohol to mirror or lenses as this may degrade optical quality.
Otoscope
Do not use abrasive cleaners, alcohol, or other chemicals. Lens may be
cleaned with warm water and soap.
Retinoscope
Do not use abrasive cleaners, alcohol, or other chemicals. Lens may be
cleaned with warm water and soap.
Transilluminator
Do not use abrasive cleaners, alcohol, or other chemicals. Lens may be
cleaned with warm water and soap.
Charger
DO NOT autoclave charger, instruments, or handle.
Handle
The CompacSet handle wipes clean with a damp cloth.
Transport/Storage
-4˚F (-20˚C) to 120˚F (+49˚C) 95% RH Max.
WAM600-9407-CompSet 12/7/01 10:58 AM Page 8

9
Lamp Replacement
NOTE: If lamp surface is touched or becomes smudged, wipe clean with a soft
cloth. This will assure longer lamp life and higher output. Lamps can be very
hot. Be sure lamp is cool before touching. For guaranteed performance, use
only genuine Welch Allyn lamps.
NOTE: When adequately tightened, instruments will be able to be swiveled in
both directions. After changing a lamp, to achieve the ability to swivel in both
directions, press firmly with thumb on the knurled portion of the instrument
adaptor while giving the instrument a sharp twist in the clockwise direction.
Ophthalmoscope Lamp Replacement
1. Place thumb on knurled ring at the base
of the instrument. Unscrew ophthalmo-
scope head in a counterclockwise
direction.
2. Grasp end of lamp and pull out (use
nail file or similar object, if necessary).
3. Insert replacement lamp (#03900) by
carefully aligning pin on lamp shaft with
slot in ophthalmoscope head. Push lamp
in until firmly seated.
Align Pins
Otoscope Lamp Replacement
1. Place thumb on knurled ring at the
base of the instrument. Unscrew
scope head in a counterclockwise
direction and remove.
2. Grasp base of lamp and pull out of
instrument.
3. Insert replacement lamp (#03400)
by reversing above process.
WAM600-9407-CompSet 12/7/01 10:58 AM Page 9

10
Retinoscope Lamp Replacement
Place thumb on knurled ring at
base of instrument.
1. Unscrew retinoscope head in a
counterclockwise direction.
2. Grasp end of lamp and pull out
(use nail file or similar object, if
necessary).
3. Insert replacement lamp (08400)
by carefully aligning pin on lamp
shaft with slot in retinoscope head.
Push lamp in until firmly seated.
Transilluminator Lamp
Replacement
Place thumb on knurled ring at base
of instrument.
1. Unscrew transilluminator in a coun-
terclockwise direction.
2. Grasp end of lamp and pull out (use
nail file or similar object, if necessary).
3. Insert replacement lamp (03400).
Push lamp in until firmly seated.
REPLACEMENT PARTS
Use the following numbers to order replacement parts:
03400 Otoscope Lamp/Transilluminator Lamp
03900 Ophthalmoscope Lamp
05920 Carrying Case
WELCH
ALLYN
39000
WELCH ALLYN
03400
WAM600-9407-CompSet 12/7/01 10:58 AM Page 10

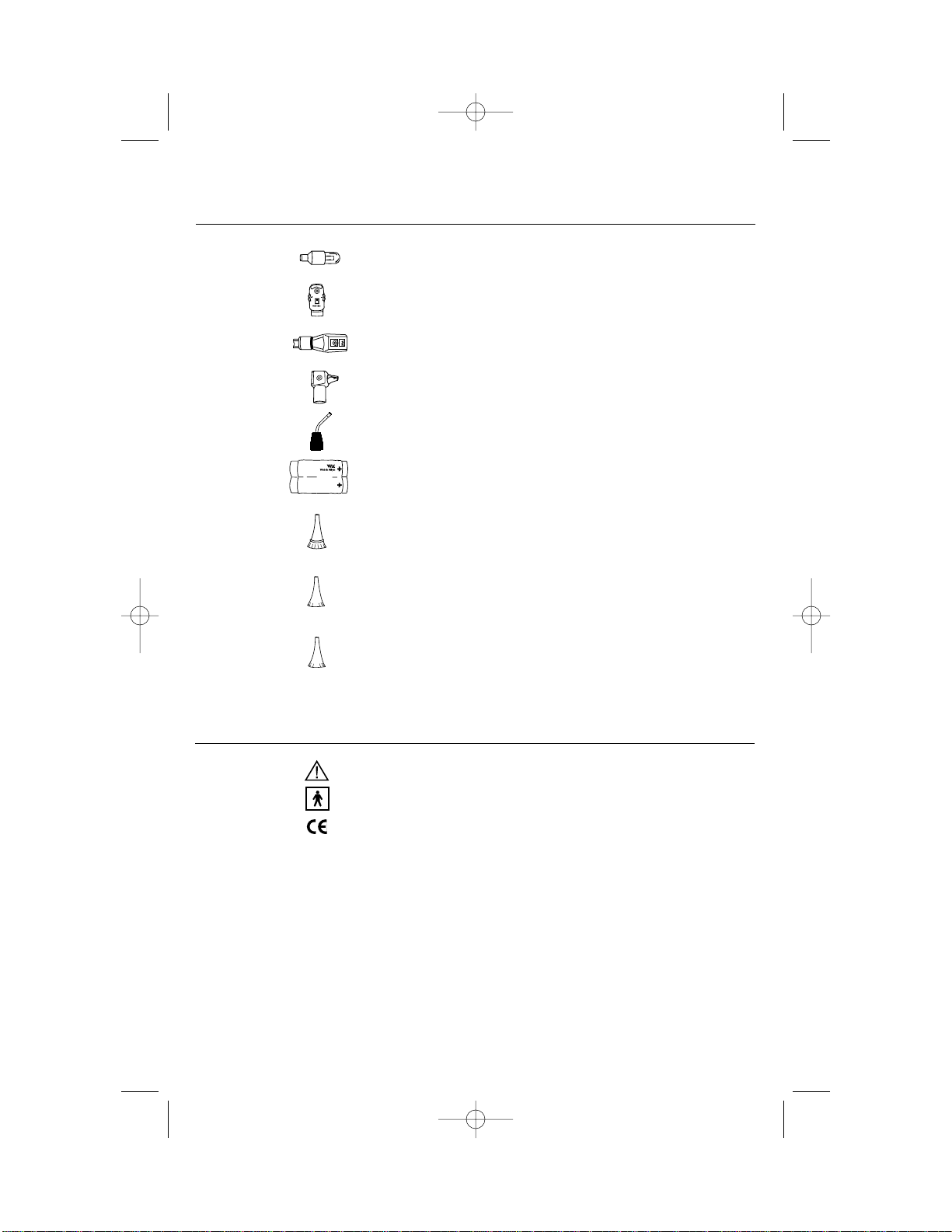

REPLACEMENT PARTS (Con’d)
08400 Retinoscope Lamp
13000 Ophthalmoscope without Handle
16210 Retinoscope without Handle
21110 Otoscope/Throat Illuminator without Handle
42000 Transilluminator without Handle
72610 Replacement 2.5v Nickel Cadmium
Rechargeable Battery
24400 Set of four Reusable Polypropylene
Specula (2.5, 3, 4, 5 mm)
52432 KleenSpec® Disposable Specula — box of
1000, 2.5 mm pediatric size
52434 KleenSpec® Disposable Specula — box of
1000, 4 mm regular size
SYMBOLS
Consult user’s manual for important information
Type BF Equipment
The CE mark on this device indicates it has been
tested for and conforms with the provisions noted
within the 93/42/EEC Medical Device Directive.
Authorized European Representative address:
European Regulatory Manager
Welch Allyn, Ltd.
Kells Road, Navan
County Meath, Republic of Ireland
Tel [phone] Fax [phone]
11
MADE EXCLUSIVELY FOR
USE ONLYSPECIFIED CHARGER
RECHARGEABLE BATTERY2.4 VOLTS 600mAh
CATALOGNO. 72610
WAM600-9407-CompSet 12/7/01 10:58 AM Page 11

Agradecemos su compra del CompacSetTM de Welch Allyn.
Este manual es para los modelos CompacSet Oftálmico y de
Diagnóstico. A fin de asegurar un rendimiento preciso y confi-
able, sírvase seguir las instrucciones de operación y mante-
nimiento contenidas en el manual. Lea estas instrucciones
completamente antes de usar.
Contendo
Información general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Oftalmoscopio CompacSet . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Características del oftalmoscopio . . . . . . . . . . . . . . . . . . . . 15
Instrucciones de los lentes del oftalmoscopio . . . . . . . . . . . 15
Otoscopio CompacSet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Características del otoscopio. . . . . . . . . . . . . . . . . . . . . . . . 16
Iluminador de garganta . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Retinoscopio CompacSet . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Características del retinoscopio. . . . . . . . . . . . . . . . . . . . . . 17
Operación del retinoscopio . . . . . . . . . . . . . . . . . . . . . . . . . 17
Mango alimentador del CompacSet . . . . . . . . . . . . . . . . . . . 17
Para cambiar las baterías de níquel cadmio. . . . . . . . . . . . . 17
Para cambiar baterías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Recomendaciones de limpieza . . . . . . . . . . . . . . . . . . . . . . . 18
Recambio de la bombilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Piezas de recambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Simbologia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
12
WAM600-9407-CompSet 12/7/01 10:58 AM Page 12

Información general
Tanto el juego de diagnóstico portátil como el juego oftálmico portátil de
CompacSet™ son los primeros juegos de diagnóstico que ofrecen un mango
compacto único que alberga ambos cabezales del instru-
mento y la fuente de energía. El juego de dia-
gnóstico viene con un otoscopio y un oftalmo-
scopio mientras que el juego oftálmico
está equipado con un retinoscopio,
oftalmoscopio y transiluminador.
Ambos juegos han sido diseñados
para ser livianos y altamente portátiles.
Además, entregan todo el rendimiento
de alta calidad que usted espera de
los instrumentos Welch Allyn.
13
NOTA: El retinoscopio es telescópico y se
debe tirar hacia afuera. El retinoscopio
puede usarse sólo si se realiza esta
operación.
Cómo abrir el juego
Los instrumentos se hallan dentro de la puerta con la raya larga de color verde.
Para abrir la puerta, simplemente ponga el dedo
pulgar o índice en la parte superior de la cinta
verde y tire para abrir.
Para ubicar los instrumentos
Una vez que esté abierto, extienda el instrumento que desea
usar hasta que quede fijo en la posición verti-
cal. Para mejores resultados, mantenga un
solo instrumento afuera a la vez. El tener los
dos instrumentos afuera al mismo tiempo
disminuye la intensidad de la luz y agota la
batería. Una vez que el instrumento esté en la
posición correcta, puede girarse en el sentido
de las manecillas del reloj a cualquier posición
que sea cómoda para el examinador. (Si se
gira en la dirección opuesta a las manecillas del reloj, el cabezal se destornilla para
facilitar cambiar la bombilla).
WAM600-9407-CompSet 12/7/01 10:58 AM Page 13

Interruptor de encendido/apagado
Para encender, mueva el interruptor lateral ya sea hacia el ajuste de intensidad
bajo (•) o alto (•).
Cierre
Cuando haya terminado de usar un instrumento, abra la puerta y pliegue el
cabezal colocándolo nuevamente dentro del mango. Si ha girado el instrumento,
devuélvalo a su posición original girándolo en el sentido de las manecillas del reloj.
Sabrá que el instrumento está en la posición correcta para el plegarse al sentir el
retén. Si no siente el retén, los cabezales no estarán en la posición correcta y no
se plegarán debidamente. Nota: ¡El retinoscopio debe ser retraído antes de
plegar hacia abajo el cabezal del instrumento! Si olvida apagar los instrumen-
tos antes de cerrarlos, se apagarán automáticamente una vez que estén nueva-
mente dentro del mango.
Compartimiento de accesorios
Espéculos de otoscopio (sólo con el juego de diagnóstico portátil CompacSet)
Los espéculos de otoscopio son esenciales para todo examen de oído. Para
mayor conveniencia, un compartimiento especial almacena un juego de espéculos
de propileno reutilizables (No. 24400) o cuatro espéculos desechables KleenSpec®.
Para abrir el compartimiento de espéculos, ponga el dedo pulgar o índice en la
parte superior de la puerta con la raya verde más corta y tire para abrirla. Para reti-
rar los espéculos, deslícelos fuera del sujetador. Cuando cierre la puerta de los
espéculos, verifique que los espéculos del sujetador están lo más atrás posible de
manera que no obstruyan el cierre de la puerta.
Transiluminador (sólo con el juego oftálmico portátil
CompacSet)
El transiluminador se halla en el compar-
timiento de accesorios (como se ilustra). Retire
el retinoscopio girando el instrumento en
dirección opuesta a las manecillas del reloj.
Coloque el transiluminador en la fuente de
energía girando en el sentido de las manecillas
del reloj. Para volver a conectar el retinoscopio,
invierta los pasos anteriores.
14
Compartimiento de accesorios
WAM600-9407-CompSet 12/7/01 10:58 AM Page 14

Oftalmoscopio (con los dos juegos portátiles CompacSet)
Características del oftalmoscopio
• Apoyo de goma para la ceja.
• El dial de selección de apertura con
rotación continua: permite el acceso a
las opciones de micropunto, pequeña,
grande, fijación, ranura y azul cobalto.
• Interruptor de filtro de dos posiciones:
Se puede fijar en filtro abierto o sin
color rojo.
• Tamaño de punto más grande para un
campo de visión más amplio.
• Instrumentos ópticos sellados.
• Dial de selección de lente: Cuando se
usa con un multiplicador, permite un
solo paso de dioptría hasta 48 combina-
ciones de lentes (desde +22 hasta
- 25 dioptrías).
• Ventana del visor de dioptría: Muestra
las lecturas directas de los valores de
dioptría (los valores positivos aparecen
en verde; los valores negativos aparecen
en rojo).
Instrucciones de los lentes del oftalmoscopio
Para desplazarse por el rango del lado positivo (+): Gire el
dial de selección de lentes en el sentido de las manecillas del
reloj. En +6 dioptrías mueva el dial de los lentes en el sentido
de las manecillas del reloj nuevamente. Luego mueva la
palanca del multiplicador a la posición “+”. Continúe
moviendo el dial de los lentes en la misma dirección para
llegar a las dioptrías de +7 hasta +22. Para desplazarse
a través del rango del lado negativo (-): Gire el dial de
selección de lentes en dirección opuesta a las manecillas
del reloj. En -9 dioptrías mueva el dial de los lentes en senti-
do opuesto a las manecillas del reloj nuevamente. Luego
mueva la palanca del multiplicador a la posición “-”. Continúe
moviendo el dial de los lentes en la misma dirección para lle-
gar a las dioptrías -10 hasta -25.
15
13010
Apoyo de
goma
para la
ceja
Multipli-
cador de
lentes
Dial de
selección
de lentes
Ventana
del visor
de dioptría
Filtro
Dial de selección
de apertura
Interruptor de
filtro de dos
posiciones
13010
WAM600-9407-CompSet 12/7/01 10:58 AM Page 15

16
Iluminador de garganta
Para convertir el otoscopio en iluminador de garganta, destornille el cabezal del oto-
scopio en dirección opuesta a las manecillas del reloj.
NOTA: La sección del iluminador puede calentarse. Evite el contacto directo con la piel.
No lo use para transiluminación.
Otoscopio (sólo con el juego de diagnóstico portátil CompacSet)
Características del otoscopio
• El aro de 360° de luz de fibra óptica halógena fría pre-
viene las sombras, reduce el brillo y es fácil de limpiar.
• El sistema hermético con orificio de montaje el ras para
otoscopía neumática.
• Lente de aumento de ángulo amplio, deslizante para mejorar la visión
de la membrana timpánica.
• Iluminador de garganta incorporado.
WAM600-9407-CompSet 12/7/01 10:58 AM Page 16

Retinoscopio(sólo con el juego oftálmico portátil CompacSet)
Características del retinoscopio
• El manguito de enfoque externo permite un
fácil ajuste sin importar el tamaño de la
mano o cómo se sostenga el instrumento.
Rotación continua de 360°.
• Instrumentos ópticos sin polvo para man-
tener el instrumento limpio por más tiempo.
• Tarjetas de fijación que se instalan fácil-
mente para usar durante la retinoscopía
dinámica.
• Cabezal plegable para brindar un tamaño más pequeño (proteccíon contra dãnos a
los instrumentos ópticos).
Operación del retinoscopio
El operador observará que la anchura de la franja varía a medida que se
levanta o baja el manguito. Cuando el manguito de operación está en su
posición más baja, los rayos de luz emitidos son ligeramente divergentes.
Aquí el instrumento actúa con un efecto de espejo plano, reflejando
los rayos divergentes que nunca se enfocarán perfectamente. Al levan-
tarse totalmente el manguito, la franja se enfoca. Con el manguito
completamente hacia arriba, el retinoscopio actúa con un
efecto de espejo cóncavo, donde se cruzan los rayos
de luz, el reflejo del ojo se mueve en direcciones
opuestas con el efecto de espejo cóncavo en com-
paración con el efecto de espejo plano. El movimiento
rotatorio del mecanismo del manguito de control permite que la franja gire en 360° para
asegurar el eje de astigmatismo.
Mango alimentador del CompacSet
Para cambiar las baterías de níquel cadmio
1. Enchufe el cargador en un tomacorriente adecuado y enchufe el otro extremo en el
receptáculo del mango. Utilice únicamente un cargador Welch serie 710
2. Para asegurar una carga completa y una larga vida de la bombilla, gire el interruptor
de encendido/apagado a la posición apagado (centro) o asegúrese de que ambos
cabezales estén plegados hacia adentro.
3. Inserte el cable del cargador en el receptáculo cerca del compartimiento de batería
del mango alimentador.
NOTA: Las baterías AA o las baterías recargables de otros fabricantes no se cargan en
este mango. La batería No. 72610 de Welch Allyn es la única batería que se recarga en
este mango.
Instrumen-
tos ópticos
sin polvo
Apoyo de
goma para
la ceja
Manguito
de enfoque
17
PATENTS 5, 189, 449 & PENDING
WAM600-9407-CompSet 12/7/01 10:58 AM Page 17

18
Para cambiar baterías
1. Inserte una moneda pequeña en la 2. Saque las baterías.
ranura de la cubierta de las baterías 3. Inserte las baterías nuevas.
para retirar la cubierta.
Para la batería No. 72610 recargable: La cubierta de las baterías recargables
tiene marcas positiva (+) y negativa (-). Alinee dichas marcas con las de la placa de
circuito. Alinee también la lengüeta de carga de la batería con la almohadilla de la
tablilla del circuito.
Para células AA: Use células alcalinas para un mejor rendimiento. Observe la
ubicación de los signos positivo (+) y negativo (-) en la placa de circuito. Instale las
baterías según corresponda.
Welch Allyn ahora utiliza los servicios de una agencia que puede desmontar y reci-
clar todos los componentes de las baterías de níquel y cadmio para que nada se
incinere ni deseche en un relleno sanitario. Si desea desechar su batería gastada
recargable Welch Allyn por reciclaje (Estados Unidos y Canadá solamente), envíela a:
Welch Allyn Welch Allyn Canada
RECYCLE BATTERY RECYCLE BATTERY
4341 State Street Road 160 Matheson Blvd. East
Skaneateles Falls, NY Mississauga, Ontario
13153-0220 CANADA L4Z 1V4
Fuera de los Estados Unidos y Canadá, consulte a la autoridad ambiental local
respecto a la forma de desechar baterías gastadas.
Recomendaciones de limpieza
Oftalmoscopio
La limpieza (y reparación) debe ser realizada por Welch Allyn. NO aplique alcohol al
espejo o lentes ya que pueden degradar la calidad óptica.
Otoscopio
No use limpiadores abrasivos, alcohol ni otros químicos. Los lentes pueden limpiarse
con agua tibia y jabón.
Retinoscopio
No use limpiadores abrasivos, alcohol ni otros químicos. Los lentes pueden limpiarse
con agua tibia y jabón.
Transiluminador
No use limpiadores abrasivos, alcohol u otros químicos. Los lentes pueden limpiarse
con agua tibia y jabón.
Cargador
NO ponga el cargador, los instrumentos o el mango en el autoclave.
Mango
El mango CompacSet se limpia con un paño húmedo.
Transporte y almacenaje
-20ºC (-4ºF) a +49ºC (120ºF), HR máx. de 95%
WAM600-9407-CompSet 12/7/01 10:58 AM Page 18

Recambio de la bombilla
NOTA: Si se toca o mancha la superficie de la bombilla, límpiela con un paño suave.
Esto aseguraráuna vida más larga de la bombilla y una mejor iluminación. Las bombil-
las pueden estar muy calientes. Asegúrese de que la bombilla estéfría antes de tocarla.
Para un rendimiento garantizado, use sólo bombillas genuinas Welch Allyn.
NOTA: Cuando la bombilla estébien apretada, los instrumentos podrán girarse en
ambas direcciones. Después de cambiar la bombilla, para lograr la capacidad de girar
en ambas direcciones, presione firmemente con el pulgar sobre la parte estriada del
adaptador del instrumento mientras gira rápidamente el instrumento en el sentido de
las manecillas del reloj.
Recambio de la bombilla del oftalmoscopio
1. Coloque el pulgar sobre el aro estriado de la
base del instrumento. Destornille el cabezal
del oftalmoscopio en dirección opuesta a las
manecillas del reloj.
2. Tome el extremo de la bombilla y tírela hacia
afuera (use una lima de uñas u otro objeto
similar, si es necesario).
3. Inserte la bombilla de recambio (No. 03900)
alineando cuidadosamente el pasador del eje
de la bombilla con la ranura del cabezal del
oftalmoscopio. Presione la bombilla hasta que
quede firmemente asentada.
19
Alinee los pasadores
Recambio de la bombilla del
otoscopio
1. Coloque el pulgar sobre el aro estriado en
la base del instrumento. Destornille el
cabezal del otoscopio en el sentido de las
manecillas del reloj y retírelo.
2. Tome la base de la bombilla y tírela hacia
afuera del instrumento.
3. Inserte la bombilla de recambio (No.
03400) invirtiendo el proceso anterior.
WAM600-9407-CompSet 12/7/01 10:58 AM Page 19

Recambio de la bombilla del retinoscopio
Coloque el pulgar sobre el aro estria-
do de la base del instrumento.
1. Destornille el cabezal del retinosco-
pio en dirección opuesta a las
manecillas del reloj.
2. Tome el extremo de la bombilla y
tírela hacia afuera (use una lima de
uñas u otro objeto similar, si es
necesario).
3. Inserte la bombilla de recambio (No.
08400) alineando cuidadosamente el
pasador del eje de la bombilla con la
ranura del cabezal del retinoscopio.
Presione la bombilla hasta que quede
firmemente asentada.
20
Recambio de la bombilla del
transiluminador
Coloque el pulgar sobre el aro estriado de la
base del instrumento.
1. Destornille el cabezal del transiluminador
en dirección opuesta a las manecillas del
reloj.
2. Tome el extremo de la bombilla y tírela
hacia afuera (use una lima de uñas u otro
objeto similar, si es necesario).
3. Inserte la bombilla de recambio (No.
03400). Presione la bombilla hasta que
quede firmemente asentada.
PIEZAS DE RECAMBIO
Use los siguientes números como referencia para pedir las piezas de
recambio:
03400 Bombilla de otoscopio/bombilla de
transiluminador
03900 Bombilla de oftalmoscopio
05920 Estuche
WELCH
ALLYN
39000
WELCH ALLYN
03400
WAM600-9407-CompSet 12/7/01 10:58 AM Page 20
