welltherm BP 550 Series User manual

Installations- und Betriebsanleitung für
Badheizkörper
Installation and operating instructions for
Bathroom radiator
Instrucciones de instalación y funcionamiento
de Radiador de baño
BPxxx550, BPxxx660, BPxxx850
DE
EN
ES

2
Installations- und Betriebsanleitung für
Badheizkörper
BPxxx550, BPxxx660, BPxxx850
DE

3
Inhaltsverzeichnis
1 Sicherheit ................................................................ 4
1.1 Handlungsbezogene Hinweise ................................... 4
1.2 Bestimmungsgemäße Verwendung........................... 4
1.3 Allgemeine Sicherheitshinweise ................................ 5
2 Produktbezogene Informationen............................ 7
2.1 Hinweise zur Dokumentation...................................... 7
2.2 Produktbeschreibung.................................................... 7
2.3 Technische Daten.......................................................... 8
3 Montage................................................................... 9
3.1 Lieferumfang prüfen..................................................... 9
3.2 Abmessungen................................................................. 9
3.3 Anforderungen an den Aufstellort............................. 10
3.4 Mindestabstände........................................................... 10
3.5 Heizung montieren........................................................ 11
4 Elektrischer Anschluss............................................. 13
4.1 Stromversorgung herstellen........................................ 13
5 Betrieb...................................................................... 14
5.1 Heizung in Betrieb nehmen.......................................... 14
5.2 Störungsbehebung........................................................ 14
5.3 Pflege................................................................................ 14
5.4 Heizung außer Betrieb nehmen.................................. 14
5.5 Recycling und Entsorgung........................................... 15
5.6 Garantie und Kundendienst........................................ 15
DEUTSCH
Ergänzend zu dieser vorliegenden
Installations- und Bedienungsan-
leitung finden Sie für die Kapitel
„Montage“ und „Elektrischer An-
schluss“ Videos für den einfachen
Einstieg in unserem Youtube-Kanal.
Video-URL:
video.welltherm.de
Alternativ nutzen Sie den nebenste-
henden QR-Code zumVideoaufruf.

4
DEUTSCH
1 - Sicherheit
Lesen Sie bitte sorgfältig diese Installations- und Betriebsanleitung.
Heben Sie diese Anleitung sowie alle mitgeltenden Unterlagen gut auf.
Wenn Sie die Heizung weitergeben, legen Sie alle Anleitungen bei.
1.1 - Handlungsbezogene
Warnhinweise
Klassifizierung der hand-
lungsbezogenen Warn-
hinweise
Die handlungsbezogenenWarnhinweise sind wie folgt mitWarnzeichen und
Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:
Warnzeichen und Signalwörter
Gefahr!
Unmittelbare Lebensgefahr oder Gefahr schwerer
Personenschäden
Gefahr!
Lebensgefahr durch Stromschlag
Warnung!
Gefahr leichter Personenschäden
Vorsicht!
Risiko von Sachschäden oder Schäden für die Umwelt
1.2 - Bestimmungsgemäße
Verwendung
Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung kön-
nen Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Be-
einträchtigungen des Produkts und anderer Sachwerte entstehen.
Das Produkt dient der Erhöhung der Raumtemperatur und dem Trocknen
von Handtüchern in Badezimmern.
Die bestimmungsgemäßeVerwendung beinhaltet:
– das Beachten der beiliegenden Betriebsanleitungen des Produkts
sowie aller weiteren Komponenten der Anlage.
– die Installation und Montage entsprechend der Produkt- und System-
zulassung.
– die Einhaltung aller in den Anleitungen aufgeführten Inspektions-
und Wartungsbedingungen.
Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig
überwacht.
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Produkt nur ein-
und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben, vorausgesetzt, dass das
Produkt in seiner normalen Gebrauchslage platziert oder installiert ist.
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in
die Steckdose stecken, das Produkt nicht regulieren, das Produkt nicht
reinigen und/oder nicht dieWartung durch den Benutzer durchführen.

5
750 mm
Heizzone 1
Heizzone 2
DEUTSCH
Vorsicht - Einige Teile des Produkts können sehr heiß werden und Ver-
brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder
und schutzbedürftige Personen anwesend sind.
Kinder dürfen nicht mit dem Produkt spielen.
Eine andereVerwendung als die in der vorliegenden Anleitung beschriebe-
ne oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt
als nicht bestimmungsgemäß.
Die bestimmungsgemäße Verwendung umfasst außerdem die Installation
gemäß IP-Klasse.
Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und
industrielle Verwendung.
Achtung!
Jede missbräuchlicheVerwendung ist untersagt.
1.3- Allgemeine
Sicherheitshinweise
Gefahr durch Fehlbedienung
Risiko eines Sachschadens
durch Überhitzung
Durch Fehlbedienung können Sie sich selbst und andere gefährden und
Sachschäden verursachen.
• Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen
sorgfältig durch, insbesondere das Kapitel „1 Sicherheit“ und die
Warnhinweise.
• Führen Sie nur diejenigen Tätigkeiten durch, zu denen die vorliegende
Betriebsanleitung anleitet.

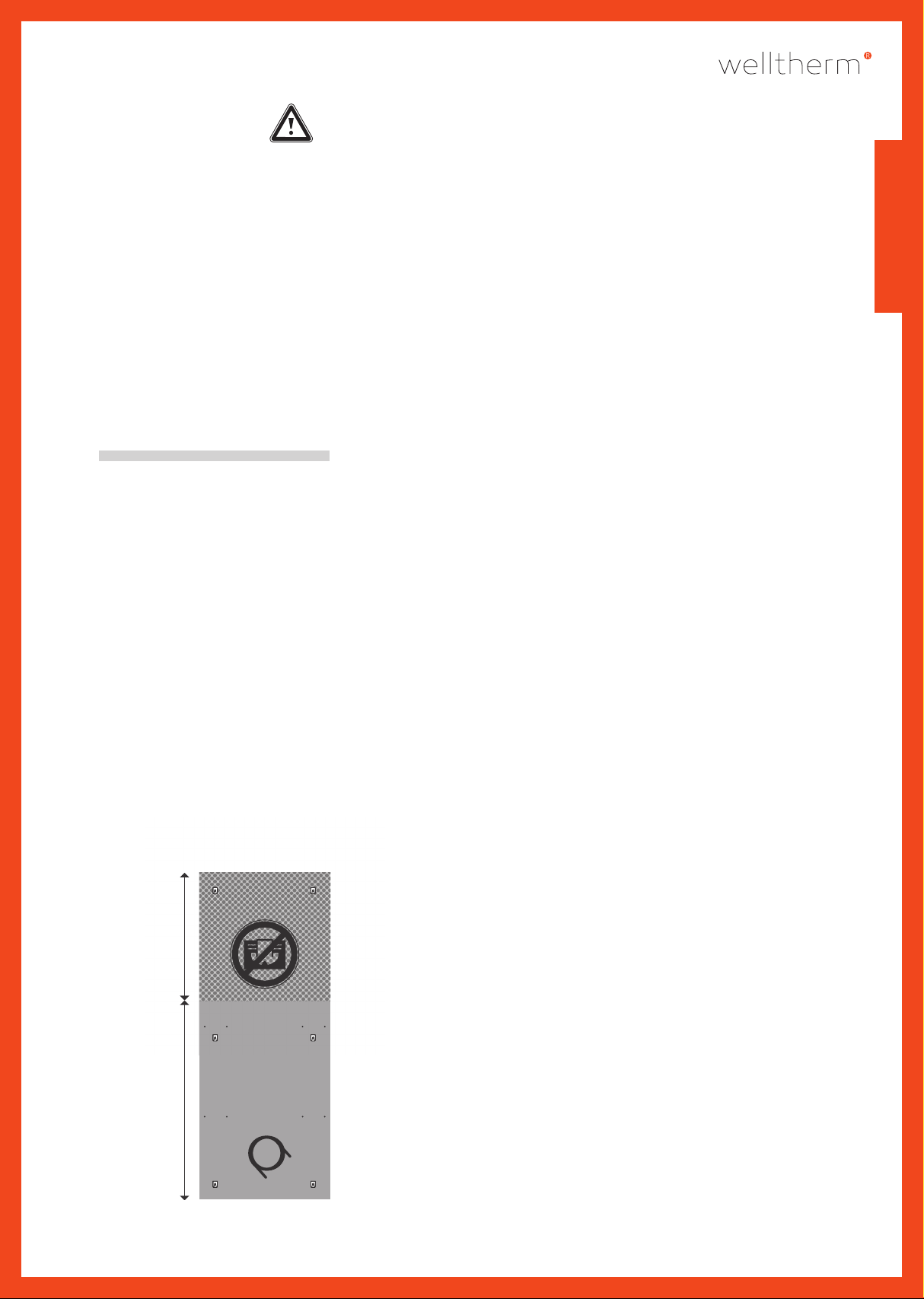

Stellen Sie zunächst sicher, dass das Produkt in korrekter Lage (Anschluss-
leitung im unteren Bereich abgehend) an der Wand befestigt wird. So ist
sichergestellt das sich die Heizzone 1 zur Raumbeheizung im oberen Bereich
der Heizung befindet.
Die Heizzone 1 erstreckt sich über die gesamte Breite des Heizkörpers und
reicht von der Oberkante beginnend 750 mm weit in den Heizkörper hinein.
Dieser Bereich darf nicht abgedeckt, verkleidet oder zurTrocknung von Tex-
tilien genutzt werden.
Folgende Arbeiten dürfen nur Personen durchführen, die hinreichend da-
für qualifiziert sind:

6
DEUTSCH
Wenn Sie spannungsführende Komponenten berühren, dann besteht Le-
bensgefahr durch Stromschlag.
Bevor Sie am Produkt arbeiten:
• Ziehen Sie den Netzstecker.
• Oder schalten Sie das Produkt spannungsfrei, indem Sie alle Strom-
versorgungen abschalten (elektrische Trennvorrichtung mit mindestens
3 mm Kontaktönung, z.B. Sicherung oder Leitungsschutzschalter).
• Sichern Sie gegen Wiedereinschalten.
• Prüfen Sie auf Spannungsfreiheit.
Lebensgefahr durch Strom-
schlag
Arbeiten Sie erst dann an den Bauteilen, wenn sie abgekühlt sind.
Verbrennungs- oderVerbrüh-
ungsgefahr durch heiße
Bauteile
Risiko eines Sachschadens
durch ungeeignetes
Werkzeug
Um Schraubverbindungen anzuziehen oder zu lösen, verwenden Sie fach-
gerechtesWerkzeug.
Vorschriften (Richtlinien,
Gesetze, Normen)
Beachten Sie die nationalenVorschriften, Normen, Richtlinien und Gesetze.
– Montage
– Demontage
– Installation
– Inbetriebnahme
– Inspektion undWartung
– Reparatur
– Außerbetriebnahme
• Beachten Sie alle produktbegleitenden Anleitungen.
• Gehen Sie gemäß dem aktuellen Stand der Technik vor.
• Halten Sie alle einschlägigen Richtlinien, Normen, Gesetze und anderen
Vorschriften ein.
Gefahr durch unzureichende
Qualifikation

7
DEUTSCH
Beachten Sie unbedingt alle Betriebsanleitungen, die den Komponenten
der Anlage beiliegen.
Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur
weiteren Verwendung auf.
Diese Anleitung gilt ausschließlich für:
2.1 - Hinweise zur
Dokumentation
Mitgeltende Unterlagen
beachten
Unterlagen aufbewahren
Gültigkeit der Anleitung
2 - Produktbezogene Informationen
2.2-Produktbeschreibung
Das Produkt ist ein Infrarot-Heizstrahler, der durch Infrarotwellen Wärme
an Gegenstände abgibt. Die warmen Gegenstände geben dann wiederum
Wärme an die Umgebung ab.
Das Produkt ist mit einem Sicherheitstemperaturbegrenzer ausgestattet,
der das Produkt bei Überhitzungen abschaltet und nach einer Abkühlpha-
se wieder automatisch einschaltet.
Das Produkt sollte in Kombination mit folgenden Komponenten verwen-
det werden:
- Funkthermostate X3D 310EL und X3D Minor 1000
- Funk-Aufputzempfänger X3D und Funk-Steckdosenempfänger X3D
- Önungsmelder X3D DO BL TYXAL
- Gateway TYDOM 1.0
Das Produkt ist aussließlich für die Wandmontage geeignet.
Die maximale Oberflächentemperatur bei einer Umgebungstemperatur
von 20 °C beträgt: 110 °C.
Artikelnummer Format in cm
BPWS0550 60,0 x 120,0 x 2,2
BPWS0660 60,0 x 150,0 x 2,2
BPWS0850 60,0 x 180,0 x 2,2
BPWG0550 60,0 x 120,0 x 2,2
BPWG0660 60,0 x 150,0 x 2,2
BPWG0850 60,0 x 180,0 x 2,2
BPSP0550 60,0 x 120,0 x 2,2
BPSP0660 60,0 x 150,0 x 2,2
BPFA0550 60,0 x 120,0 x 2,2
BPFA0660 60,0 x 150,0 x 2,2
Artikelnummer Format in cm
BPBI0550 60,0 x 120,0 x 2,2
BPBI0660 60,0 x 150,0 x 2,2
BPPB0550 60,0 x 120,0 x 1,7
BPPB0660 60,0 x 150,0 x 1,7
BPPB0850 60,0 x 180,0 x 1,7
BPMA0550 60,0 x 120,0 x 1,7
BPMA0660 60,0 x 150,0 x 1,7
BPMA0850 60,0 x 180,0 x 1,7

8
DEUTSCH

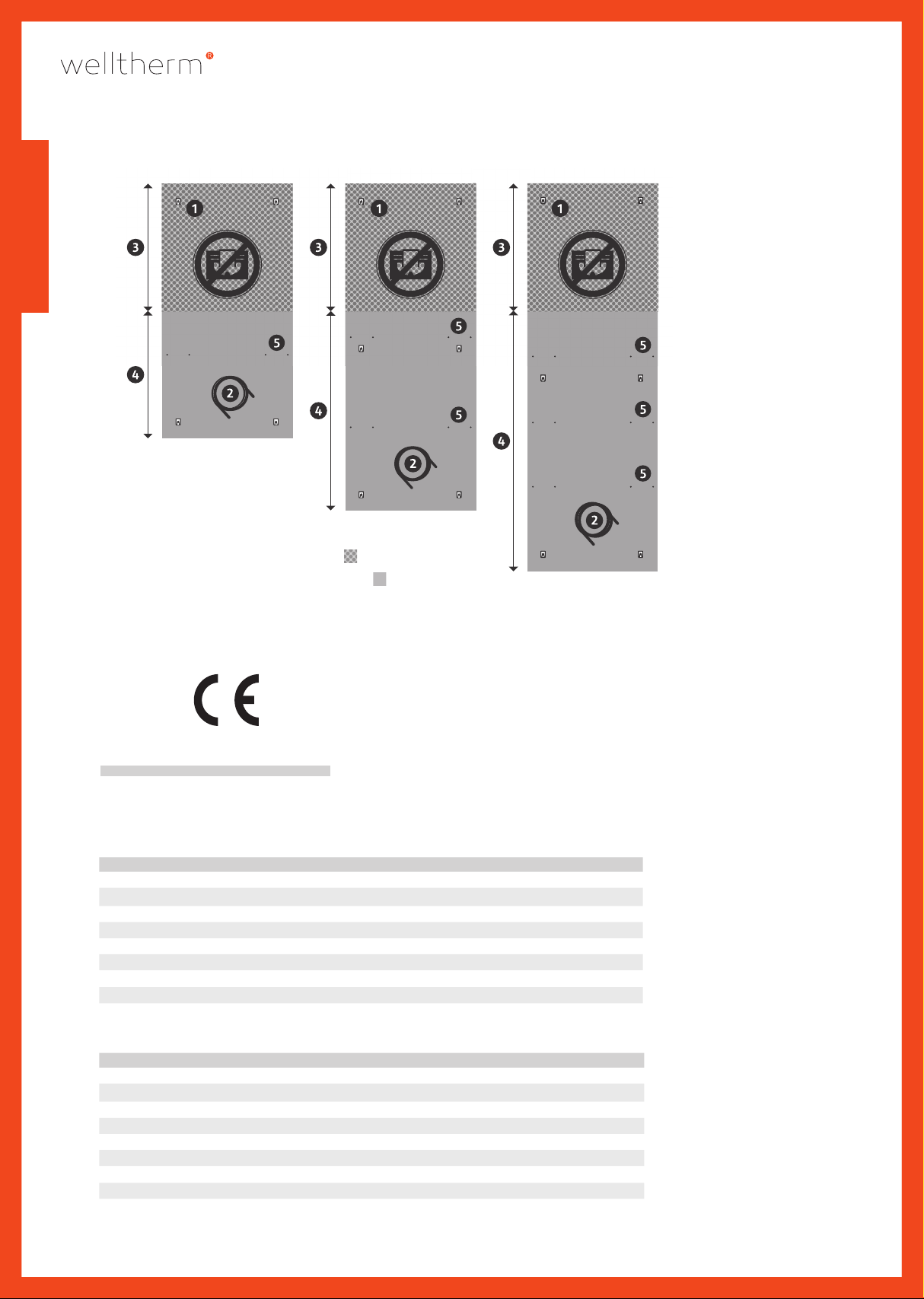

Produktaufbau
Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß
dem Typenschild die grundlegenden Anforderungen der einschlägigen
Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen werden.
CE-Kennzeichnung
BPxx0550 BPxx0660 BPxx0850
Gewicht 16,2 kg 20,3 kg 24,5 kg
Abmessungen, Höhe 1.200 mm 1.500 mm 1.800 mm
Abmessungen, Breite 600 mm 600 mm 600 mm
Abmessungen, Tiefe 22 mm 22 mm 22 mm
Netzspannung 1 ~ N PE 230Volt / 50-60 Hz
Leistung 550 W 660 W 850 W
Zul. Raumfeuchte 70 %
Schutzklasse IP X4
2.3-Technische Daten
Legende:
1 Wandhalter (V-Halter)
2 Netz-Anschlussleitung
3 Heizzone 1 (Raumbeheizung)
4 Heizzone 2 (Handtuchtrocknung)
5 Befestigungslöcher für optionale Handtuchhalter
Höhe: 1.200 mm Höhe: 1.500 mm Höhe: 1.800 mm
BPxx0550 BPxx0660 BPxx0850
Gewicht 14,1 kg 18,7 kg 23,3 kg
Abmessungen, Höhe 1.200 mm 1.500 mm 1.800 mm
Abmessungen, Breite 600 mm 600 mm 600 mm
Abmessungen, Tiefe 17 mm 17 mm 17 mm
Netzspannung 1 ~ N PE 230Volt / 50-60 Hz
Leistung 550 W 660 W 850 W
Zul. Raumfeuchte 70 %
Schutzklasse IP X4
Glas
Metall
750 mm 750 mm 750 mm

9
DEUTSCH
3.1- Lieferumfang prüfen
3 -Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
Anzahl Bezeichnung
1 Stück Infrarot-Heizstrahler mit vormontiertem
Anschlusskabel und Wandhaltern (V-Halter)
1 Stück Montageschablone
1 Stück Standard-Befestigungs-Set
1 Stück Installations- und Betriebsanleitung

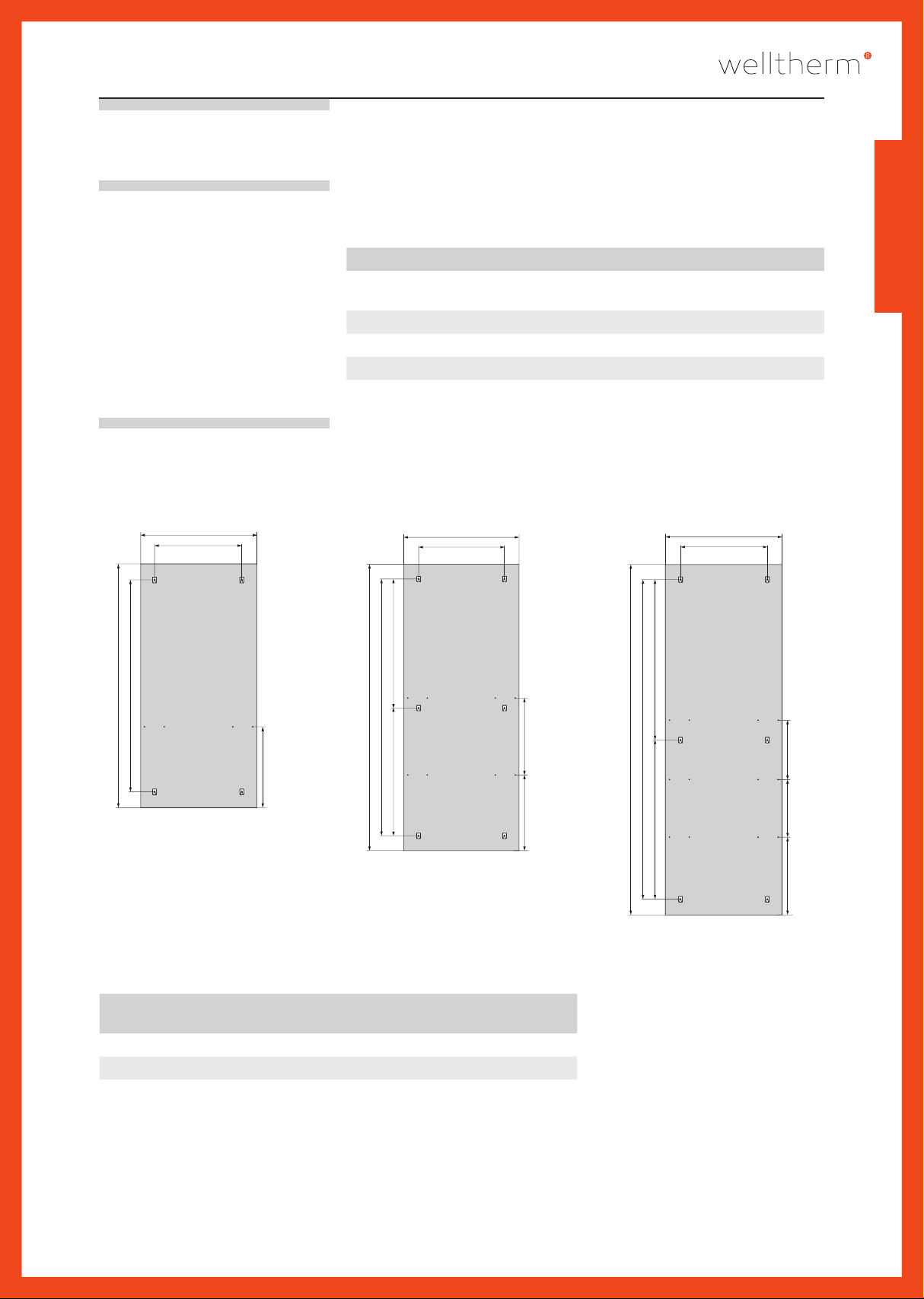

3.2-Abmessungen
Heizungen mit
1.200 mm Höhe
A
L
B
H
400 mm
Produkt H
(mm)
L
(mm)
A
(mm)
A1
(mm)
B
(mm)
BPxx0550 600 1.200 1.040 -440
BPxx0660 600 1.500 1.340 670 440
BPxx0850 600 1.800 1.640 820 440
A
L
B
H
A1 A1
400 mm 400 mm
A
L
400 mm 300 mm 300 mm
A1 A1
B
H
Heizungen mit
1.500 mm Höhe
Heizungen mit
1.800 mm Höhe

10
DEUTSCH
A = 200 mm B = 400 mm C = 30 mm
• Unterschreiten Sie nicht den Mindestabstand (C) zwischen Rückwand
und Wand, der durch die Befestigungswinkel (V-Halter) vorge-
geben ist.
• Stellen Sie sicher, dass zwischen Rückwand und Wand eine kon-
tinuierliche Luftzirkulation möglich ist.
• Halten Sie generell zu Bereichen der IP-Klassen 44/65/67 einen Mindest-
abstand von 600 mm in alle Richtungen.
3.3-Anforderungen an
den Installationsort
·Installieren Sie das Produkt nicht unmittelbar unterhalb einer Wand-
steckdose.
·Installieren Sie das Produkt nicht in Räumen mit übermäßiger Feuchtigkeit.
·Das Produkt erfüllt die Anforderungen der Schutzklasse IPX4 und ist für
die Installation im Schutzzonenbereich 2 von Nassräumen geeignet. Eine
Installation in den Bereichen 0 und 1 ist nicht zulässig.
·Installieren Sie das Produkt nicht in Räumen, deren Bewohner diesen
nicht selbstständig verlassen können, es sei denn, eine ständige Über-
wachung ist sichergestellt.
3.4 - Empfohlene
Mindestabstände
AB
C
A
A
A

11
DEUTSCH
3.5-Heizung montieren

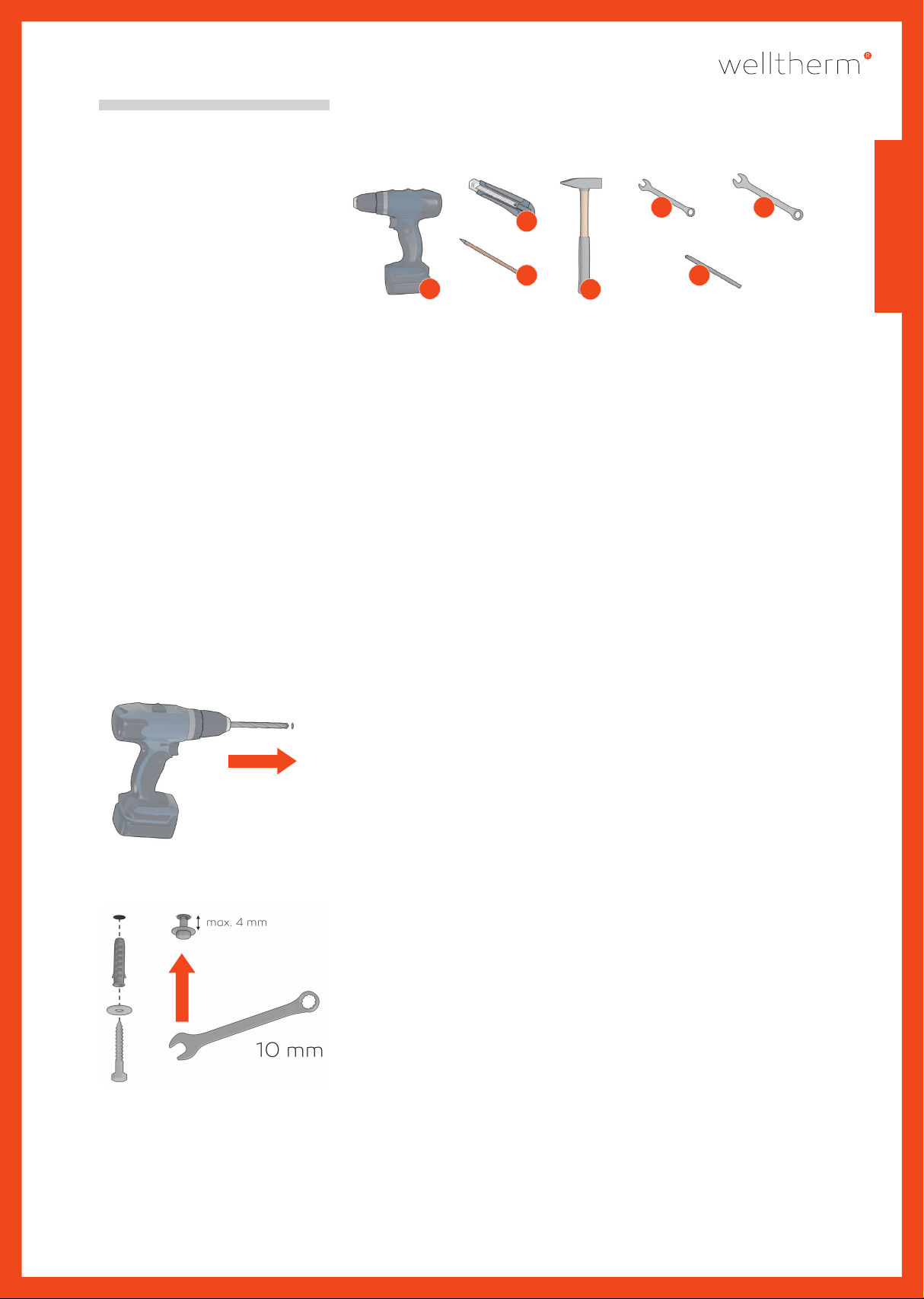

Empfohlenes Werkzeug
Montageschablone
A Akkuschrauber oder elektrische Bohrmaschine
B Cutter-Messer oder Teppich-Messer
C Bleistift oder Kugelschreiber
D Hammer
E Schraubenschlüssel mit 8 mm Schlüsselweite (Maul oder Ring)
F Schraubenschlüssel mit 10 mm Schlüsselweite (Maul oder Ring)
G Bohrer mit 8 mm passend zum Material IhrerWand bzw. Decke
• Benutzen Sie die beiliegende Montageschablone, um die Lage der Bohr-
löcher für die Montage des Produkts an derWand zu ermitteln.
Beachten Sie unbedingt die Anforderungen an den Aufstellort und die
erforderlichen Mindestabstände (siehe Seite 10).
• Generell empfehlen wir die Verwendung einerWasserwaage für eine
lotrechte Montageposition.
Montage
1 Bohren Sie als erstes die erforderlichen Löcher mit einem für den
Werkstoff Ihrer Wand geeigneten 8 mm Bohrer an den zuvor
markierten Positionen. Achten Sie darauf, dass Sie nicht in
Wasser- oder Stromleitungen bohren.
·Für Heizungen mit 1.200 mm Länge bohren Sie 4 Löcher.
·Für Heizungen mit 1.500/ 1.800 mm Länge bohren Sie 6
Löcher.
Die Anzahl der Löcher gibt Ihnen zudem die mitgelieferte Bohr-
schablone vor.
Bitte achten Sie auf eine korrekte Positionierung der Bohr-
löcher für eine optimale Montage der später daran zu ver-
schrauben den Wandhalter (V-Halter).
2 Verwenden Sie (sofern für denWerksto IhrerWand geeignet)
die mitgelieferten Dübel, die Schlüsselschrauben und die Un-
terlegscheiben aus dem der Heizung mitgelieferten „Standard-
Befestigungsset“ – wie linksstehend abgebildet. Das Wand-
befestigungsmaterial ist derWandbeschaenheit bauseits
anzupassen, sollte das mitgelieferte nicht geeignet sein! Stecken
Sie die Dübel in die Löcher (ggf. mit dem Hammer einschlagen)
und schrauben Sie die Schrauben mit den Unterlegscheiben
mit Hilfe eines 10 mm Schraubenschlüssels ein. Ziehen Sie die
Schrauben nicht komplett an. Lassen Sie zwischen Unterleg-
scheibe undWand 4 mm Platz.
A
B
CD
E
G
F
8 mm
8 mm
10 mm

12
DEUTSCH

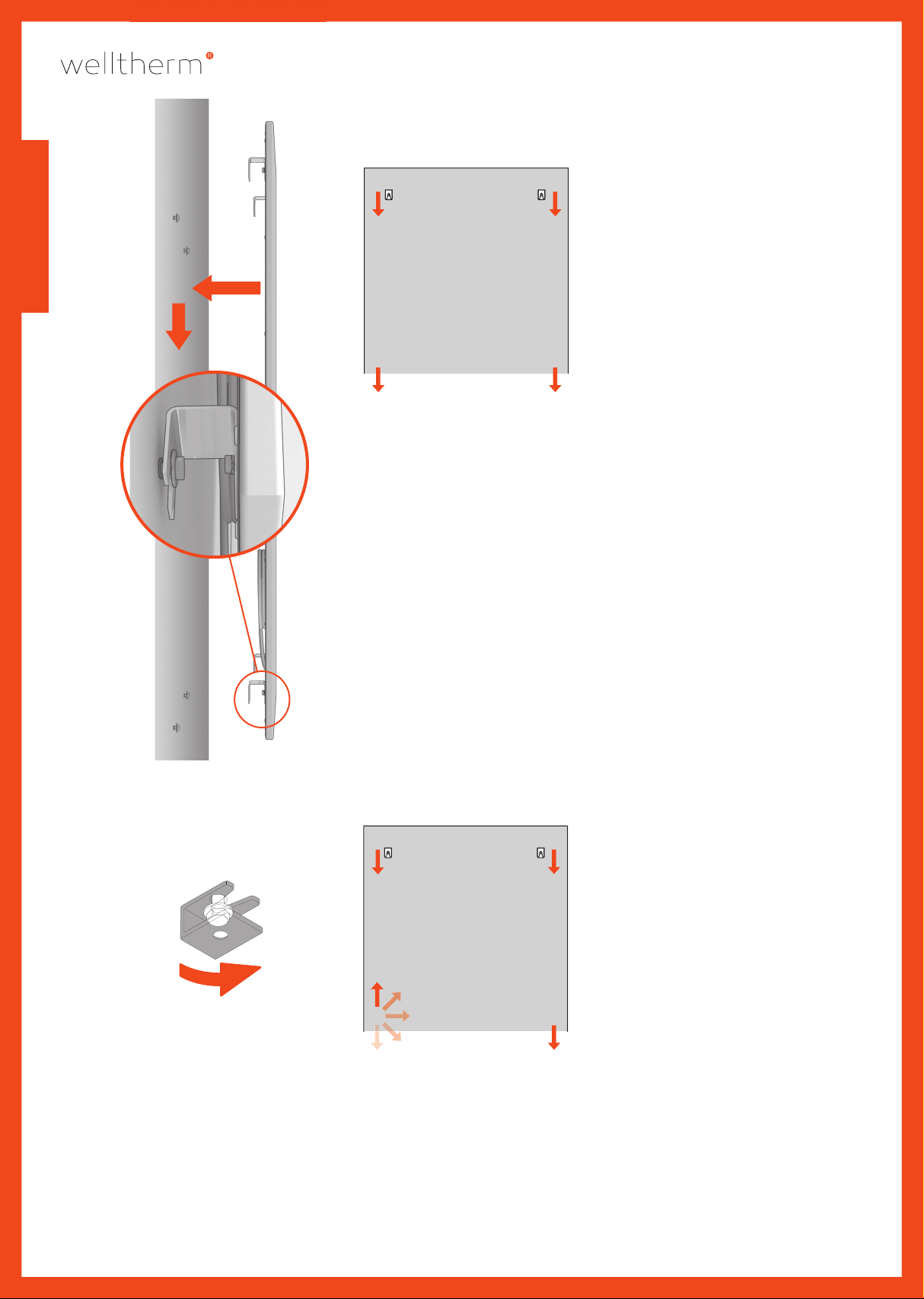

3 Kontrollieren Sie, ob alle Wandhalter (V-Halter) Ihrer Heizung mit der
Önung in eine Richtung zeigen. Falls nicht, richten Sie die V-Halter
einheitlich in eine Richtung aus. In welche Richtung ist unerheblich.
4 Heben Sie die Heizung an die Montageposition, so dass die Önungen
der V-Halter unmittelbar vor den bereits auf Abstand eingedrehten
Schrauben liegen.
5 Schieben Sie die Heizung seitlich bis die Schrauben vollständig in die
V-Halter eingefahren sind. Achten Sie auf die korrekte Lage der Unter
legscheiben. Diese müssen sich zwischen dem Schraubenkopf und dem
V-Halter befinden.
6 Sperren Sie die Heizung durch eine 180º-Drehung der V-Halter:
Verriegelung ausführen:
Einen beliebigenV-Halter um 180º drehen.
7 Ziehen Sie alle 8 bzw. 12 Schrauben mit den beiden Schrauben-
schlüsseln 8 und 10 mm fest. Überprüfen Sie den festen Sitz der Heizung.
4
5

13
DEUTSCH
Vorsicht! Risiko von Sachschäden durch zu hohe Anschlussspannung!
Bei Netzspannungen über 253 Volt können Elektronikkomponenten zer-
stört werden. Stellen Sie sicher, dass die Nennspannung des Netzes
230 Volt beträgt.
Die Infrarot-Heizung verfügt über ein dreiadriges Anschlusskabel mit
1,9 m Länge an dessen Ende ein Schuko-Stecker montiert ist.
Gemäß EU-Ökodesign Richtlinie 2009/125/EG - konkretsiert für den Pro-
duktbereich der Einzelraumheizungen in der Verordnung 2015/1188 - ist
ein Betrieb dieser Infrarot-Heizung als ortsfeste Einzelraumheizung
nur dann zulässig, wenn bestimmte Anforderungen an die Steuerung/
Regelung erfüllt sind.
Detaillierte Informationen dazu finden Sie z.B. im Internet unter:
- https://www.umweltbundesamt.de/themen/wirtschaft-konsum/
produkte/oekodesign/oekodesign-richtlinie
- http://eur-lex.europa.eu/legal-content/DE/ALL/?uri=CE
LEX%3A32015R1188
Zur Erfüllung oben genannter Anforderungen und für einen komfortablen
Betrieb dieser Infrarot-Heizung bietet dieWelltherm GmbH eine Reihe von
Steuerungskomponenten an. In der Folge gehen wir auf den elektrischen
Anschluss dieser Komponenten ein.
Stecken Sie für die Stromversorgung den Schuko-Stecker der Heizung
in den Funk-Steckdosenempfänger.
Achtung! Der elektrische Anschluss des optional erhältlichen Funk-
empfängers X3D darf nur durch eine Elektrofachkraft erfolgen!
- Verbinden Sie die Erdleitung des Netzes mit der gelb-grünen
Anschlussleitung der Infrarot-Heizung.
- Verbinden Sie die Phase (Leiter) des Netzes mit der Klemme 4.
-Verbinden Sie den Nullleiter des Netzes mit der Klemme 3.
- Verbinden Sie die Klemme 2 mit der blauen Anschlussleitung
der Infrarot-Heizung.
- Verbinden Sie die Klemme 1 mit der braunen Anschlussleitung
der Infrarot-Heizung.
4.1 - Stromversorgung
herstellen
4 -Elektrischer Anschluss
Ökodesign-Richtlinie
beachten
Variante A
Fernregler mit Funkfern-
empfänger für die Steckdose
(Art.-Nr. 890839)
Variante B
Fernregler mit Aufputz-
empfänger für die Wand
(Art.-Nr. 890838)

14
DEUTSCH
Schalten Sie die Stromversorgung zur Heizung ein.
Wenn sich nicht unmittelbar eine angenehme Wärme einstellt, dann
lassen Sie den Heizkörper über einen längeren Zeitraum im Betrieb, bis ein
angenehmes Raumklima entsteht.
– Sobald alle festen Körper erwärmt sind, entsteht im Raum eine
angenehme Wärme.
Nehmen Sie alle von Ihnen verwendeten Funk-Steuerungskomponenten
in Betrieb. Lesen Sie dazu die jeweiligen Bedienungsanleitungen.
Sofern die Heizung keine Wärme abgibt, prüfen Sie, ob die Heizung im
Bereich der Heizzone 1 abgedeckt oder verdreckt ist.
Möglicherweise haben die in die Heizung integrierten Sicherheitstem-
peraturbegrenzer die Heizung abgeschaltet. In diesem Fall warten Sie
die Abkühlphase ab. Die Heizung schaltet sich automatisch wieder ein.
Durch Raumluftverunreinigung z. B. durch Zigarettenqualm, Kamin/
Kaminofen oder Kochdämpfe kann sich die Oberflächenfarbe der Heizung
verändern.
• Reinigen Sie die Heizung nach der Abkühlphase in regelmäßigen
Abständen mit einem feuchten Tuch und etwas lösungsmittelfreier
Seife.
Vorsicht! Risiko eines Sachschadens durch ungeeignete Reinigungsmittel!
Schalten Sie die Stromversorgung zur Heizung ab.
5 -Betrieb
5.1- Heizung in Betrieb
nehmen
Bedingung:
Erstinbetriebnahme
5.2-Störungsbehebung
Störungen erkennen
und beheben
5.3-Pflege
5.4-Heizung außer
Betrieb nehmen

15
DEUTSCH
Bitte entsorgen Sie dasVerpackungsmaterial ordnungsgemäß.
Diese Heizung enthält Wertstoe als auch umweltunverträgliche Stoe.
• Entsorgen Sie die Heizung nicht über den Hausmüll.
• Geben Sie stattdessen die Heizung an einer Sammelstelle für Elektro-
oder Elektronik-Altgeräte ab.
Die Welltherm GmbH gewährt - unabhängig von der gesetzlichen Ge-
währleistung - gegenüber allen Kunden, soweit sie Verbraucher sind, eine
60-monatige Garantie.
Diese beginnt mit dem Auslieferungstag des Produkts und gilt bundesweit.
Inhalt der Garantie ist der Folgende: Treten innerhalb von 60 Monaten
nach Auslieferung des Produkts Schäden auf, die nicht durch unsachge-
mäße Nutzung herbeigeführt wurden, übernimmt dieWelltherm GmbH die
Nachbesserung entsprechend den Welltherm Garantie-bedingungen, die
am Ende der deutschsprachigen Anleitung stehen. Sollte die Nachbesse-
rung zweimal nicht erfolgreich sein, wird das Gerät gegen ein technisch
identisches Neugerät ausgetauscht. Bei Nichtverfügbarkeit hat der Kunde
einen Anspruch auf Lieferung eines in Qualität und Preis gleichwertigen
Geräts aus dem Sortiment derWelltherm GmbH.
Preisminderung, Rücktritt vom Kaufvertrag oder Schadensersatzansprüche
sind nicht Bestandteil der Garantievereinbarung. Gesetzliche oder ver-
tragliche Ersatzansprüche werden von der Garantie nicht berührt.
Garantiegegeber ist dieWelltherm GmbH,Wibschla 22, 58513 Lüdenscheid
Den Kundendienst der Welltherm GmbH können Sie telefonisch, per Fax,
per eMail und per Post kontaktieren:
Telefonnummer:
[phone]
Telefaxnummer:
[phone]
eMail-Adresse:
[e-mail]
Postanschrift:
Welltherm GmbH
Wibschla 22
58513 Lüdenscheid
5.5 - Recycling und
Entsorgung
Garantie
5.6 - Garantie und
Kundendienst
Kundendienst

16
Die Welltherm GmbH (nachfolgend „Hersteller“ genannt) garantiert dem „Kunden“ nach Maßgabe der nachfol-
genden Bestimmungen, dass die an den Kunden gelieferten Infrarotheizungen (nachfolgend „Produkt“ genannt)
innerhalb eines Zeitraums von 60 Monaten ab Auslieferung (Garantiefrist) frei von Material- oderVerarbeitungs-
fehlern sind.
Insoweit geltend gemachter Mangel wird der Hersteller nach eigenem Ermessen auf seine Kosten durch Reparatur
oder Lieferung neuer oder generalüberholter Teile beheben, soweit die Überprüfung des Produktes ein Garantie-
fall im Sinne der Garantiebedingungen zum Ergebnis hat. Die Versandkosten für die Einsendung des fehlerhaften
Produkts sowie für die den Versand des Ersatzproduktes werden im Garantiefall vom Hersteller getragen. Soll-
te das Produkt zu dem Zeitpunkt Inanspruchnahme der Garantieleistung nicht mehr hergestellt werden und ein
Austausch erforderlich sein, ist der Hersteller berechtigt, ein vergleichbares Produkt gleicher Art und Güte zur
Verfügung zu stellen. Im Falle des Austauschs von Teilen des Produkts oder des gesamten Produkts gehen das
fehlerhafte Produkt bzw. dessen Teile mit Eingang beim Hersteller in dessen Eigentum über.
Sonstige Ansprüche des Kunden gegen den Hersteller, insbesondere auf Schadensersatz sind ausgeschlossen. Die
vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem Hersteller als Verkäufer werden durch diese
Garantie nicht berührt.
Über die vorbeschriebenen Garantieleistungen hinausgehende Ansprüche sind nicht Gegenstand der Garantie.
Die Garantieleistungen führen nicht automatisch zu einerVerlängerung oder Neubeginn der Garantiezeit. Ansprü-
che aus dieser Garantie bestehen nur, wenn
• das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch einen von der normalen
Bestimmung und denVorgaben des Herstellers abweichenden Gebrauch verursacht sind,
• das Produkt keine Merkmale aufweist, die auf Reparaturen oder sonstige Eingrie durch vom Hersteller nicht
autorisierte Werkstätten schließen lassen,
• in das Produkt nur vom Hersteller autorisiertes Zubehör eingebaut wurde, und die Heizung damit betrieben
wurde
• die Fabrikationsnummer nicht entfernt oder unkenntlich gemacht wurde und
• das Produkt fachgerecht oder durch qualifizierte Fachkräfte installiert und in Betrieb genommen wurde
Die Garantie gilt nicht für Fehler, die verursacht worden sind durch
• fehlerhafte Systemkomponenten, wie Thermostate und Empfänger
• nicht fachgerechte Installation oder fachunkundige Personen
• vom Hersteller nicht autorisierte Veränderungen der Produkte, auch durch Um-/Anbauten
• nicht ausreichende Beheizung von Räumen aufgrund von nicht ordnungsgemäß berechneter
Dimensionierung von Heizungen
• fehlerhafte Handhabung/Bedienung, Installation oderVerdrahtung
• Nichtbeachtung der Bedienungsanleitung
• Nutzung in ungeeigneten Umgebungsbedingungen
• Einflüsse wie Schmutz,Verunreinigungen
• falsche Reinigung oder nachträgliche Lackierung
• Naturgewalten, wie Erdbeben, Orkane Wirbelstürme, Blitzschlag usw.
• Farbveränderungen, die durch Schmutz, Ruß, Rauch, Pollen entstehen ebenso wie altersbedingte
Farbveränderungen
Garantiebedingungen
DEUTSCH

17
Ansprüche aus der Garantie können nur durch Übergabe oder Einsendung des Produktes, welches sicher und
fachgerecht verpackt wurde, mit Angabe des Fehlers an den Hersteller geltend gemacht werden.
Werden Garantieansprüche geltend gemacht und stellt sich bei der Prüfung des Produkts durch den Hersteller
oder den zuständigen Kundendienst heraus, dass kein Fehler vorgelegen hat oder der Garantieanspruch aus
einem der oben genannten Gründe nicht besteht, ist der Hersteller berechtigt, eine Service-Gebühr in Höhe von
50,00 € zu erheben.
Diese Garantie gilt in dem vorstehend genannten Umfang und unter den oben genannten Vor-
aussetzungen für jeden späteren, in Deutschland ansässigen künftigen Eigentümer des Produkts.
Diese Garantie unterliegt dem Recht der Bundesrepublik Deutschland.
Garantiebedingungen
DEUTSCH

Installation and operating instructions for
Bathroom radiator
BPxxx550, BPxxx660, BPxxx850
EN

Contents
1 Safety....................................................................... 4
1.1 Action-related information ........................................ 4
1.2 Bestimmungsgemäße Verwendung........................... 4
1.3 Intended use .................................................................. 5
2 Product related information................................... 7
2.1 Notes on documentation............................................. 7
2.2 Product description....................................................... 7
2.3 Technical data................................................................ 8
3 Assembly.................................................................. 9
3.1 Check scope of delivery............................................... 9
3.2 Dimensions...................................................................... 9
3.3 Requirements for the installation site....................... 10
3.4 Minimum distances....................................................... 10
3.5 Mount heater................................................................. 11
4 Electrical connection............................................... 13
4.1 Establish power supply................................................ 13
5 Operation................................................................. 14
5.1 Put heating into operation........................................... 14
5.2 Troubleshooting............................................................. 14
5.3 Maintenance................................................................... 14
5.4 Take the heater out of operation............................... 14
5.5 Recycling and disposal................................................. 15
5.6 Warranty and after sales service............................... 15
ENGLISH
In addition to these installation and
operating instructions, you will find
videos for the chapters
„Assembly“ and „Electrical connec-
tion“ videos for easy access in our
Youtube channel.
Video URL:
video.welltherm.com
Alternatively, use the adjacent QR
code to access the video.

20
1 - Safety
Please read these installation and operating instructions carefully.
Keep these instructions and all other applicable documents in a safe
place. If you pass on the heater, enclose all instructions.
1.1 - Action-related
Warnings
Classification of action-
related warnings The action-related warnings are graded as follows with warning signs and
signal words with regard to the severity of the possible danger:
Warning signs and signal words
Danger.
Immediate danger to life or danger of serious
personal injury
Danger!
Danger to life due to electric shock
Warning!
Danger of slight personal injury
Caution!
Risk of property damage or damage to the environment
1.2 - Intended use
Improper or non-intended use may result in danger to life and limb of the
user or third parties or impairment of the product and other property. The
product is used to increase the room temperature and to dry towels in
bathrooms.
The intended use includes:
- observing the enclosed operating instructions for the product and all
ther components of the system.
- the installation and assembly in accordance with the product and
system approval.
- the observance of all inspection and maintenance conditions specified
in the instructions.
Children younger than 3 years of age must be kept away unless they are
supervised at all times.
Children 3 years of age and younger than 8 years of age shall not turn the
product on or o unless they are supervised or have been instructed con-
cerning the safe use of the product and understand the hazards involved,
provided the product is placed or installed in its normal position of use.
Children 3 years of age and younger than 8 years of age are not allowed
to insert the plug into the outlet, regulate the product, clean the product
and/or perform user maintenance.
ENGLISH
