Welltime Florenz 399690 User manual

Eckdusche Florenz
mit feststehender Seitenwand und Drehtür
399690-1021871
Aufbauanleitung
Eckdusche 2-teilig
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Anleitung, Nr.: 2016102707102016
Istruzioni d‘installazione
Doccia ad angolo a 2 parti
Montagehandleiding
Hoekdouche 2-delig
Installation Instruction
Corner Shower Cubicle,
2-piece set
Instructions d’installation
Douche d’angle 2 pièces

- 2 -
WICHTIG, FÜR SPÄTERE BEZUGNAHME DIESES DOKUMENT
AUFBEWAHREN! SORGFÄLTIG LESEN!
Bestimmungsgemäßer Gebrauch
- Dieser Artikel ist eine vorgefertigte Einheit zum Duschen.
- Dieser Artikel ist nur zum Einsatz im privaten Bereich bestimmt.
Sicherheitshinweise
- Erstickungs- / Verletzungsgefahr! Lassen Sie Kinder nicht mit der Verpackung spielen.
Sie könnten an der Folie ersticken oder sich an der Umverpackung verletzen.
- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Schrauben, Abdeckkappen oder
Ähnliches in den Mund nehmen. Sie könnten sie verschlucken und daran ersticken.
- Beschädigungsgefahr! Vor der Montage bitte Montageanleitung genauestens durchlesen
und Produkt auf evtl. Transportschäden überprüfen. Gehen Sie bei der Montage des Artikels
sorgfältig vor.
 - DerArtikeldarfnurvonfachkundigenPersonenmontiertwerden.EsempehltsichdieMonta-
ge mit zwei Personen durch zu führen.
- Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen.
- Montieren Sie den Artikel nur an geeigneten, massiven Wänden.
- Achtung: Die Befestigung des Möbelstückes an der Wand muss von einer fachkundigen
Person vorgenommen werden, da für die Montage an die Wand angepasste Dübel erforderlich
sind.
 - StellenSiesicher,dasssichkeineKabeloderRohrleitungenindenBohrbereichenbenden.
- Prüfen Sie die Bereiche vor dem Bohren mit einem Metallsuchgerät.
 - GehenSiemitdenGlasächenbehutsamum!HaltenSiedieGlasächenbeimEinbaugut
fest, damit sie nicht herunterfallen.
- Dichten Sie die Duschabtrennung von außen mit Silikon ab. Benutzen Sie die Dusche erst
24 Stunden nach dem Abdichten.
- Bei Ersatzteilbestellung (siehe Teileliste) bitte an den Kundenservice wenden.
- Die Materialien zur Montage liegen aufgrund von nicht vorhersehbarer Beschaffenheit der
Wändenichtbei.DiesesindimFachmarktkäuichzuerwerben.
Pegehinweise
FürdieReinigungundPegeverwendenSieeinenSchwammodereinweichesTuch.Esgenügen
umweltschonende und sanfte Haushaltsreiniger. Verwenden Sie keinesfalls aggressive oder Lösemit-
tel enthaltende Reinigungsmittel.Benutzen Sie zur Reinigung auf keinen Fall scharfe Gegenstände,
Stahlwolle, Chemikalien oder sandhaltige Scheuermittel. Diese führen zu einer Beschädigung der
OberächeundzueinemVerlustderGarantie.LeichteKalkbelägelassensichmühelosmitetwas
Haushaltessig entfernen.
ReinigenSiedieGlasächenmiteinemfeuchtenTuchundetwasGlasreinigerundwischenSiemit
einem trockenen Tuch nach.

- 3 -
3.2mm
6mm
3.2mm
6mm
Maßangaben beziehen sich auf das Duschbeckeneinbaumaß (90x90 cm).
Maximal einstellbares Maß 89x89 cm.
Aufgrund des hohen Gewichts dieses Produktes
könnte der Aufbau zwei Personen erfordern.
Benötigte Werkzeuge

- 4 -
Verpackungsinhalt
[1] 1 x Montagehinweise
[2] 8 x Schrauben M4x8
8 x Schraubenkopf-
abdeckungen
[3] 1 x Griffset
[4] 2 x Wandpfosten
[5] 2 x Magnetversiegelungen
[6] 1 x Wasserableitungs-
schiene
[7] 1 x Türpaneel
1 x festes Paneel
[9] 4 x Klemmen
1 x Aluminium Schwallleiste
[8] 1 x Klammer
2 x Wanddübel
2 x Schrauben M4x35
2 x Polster

- 5 -

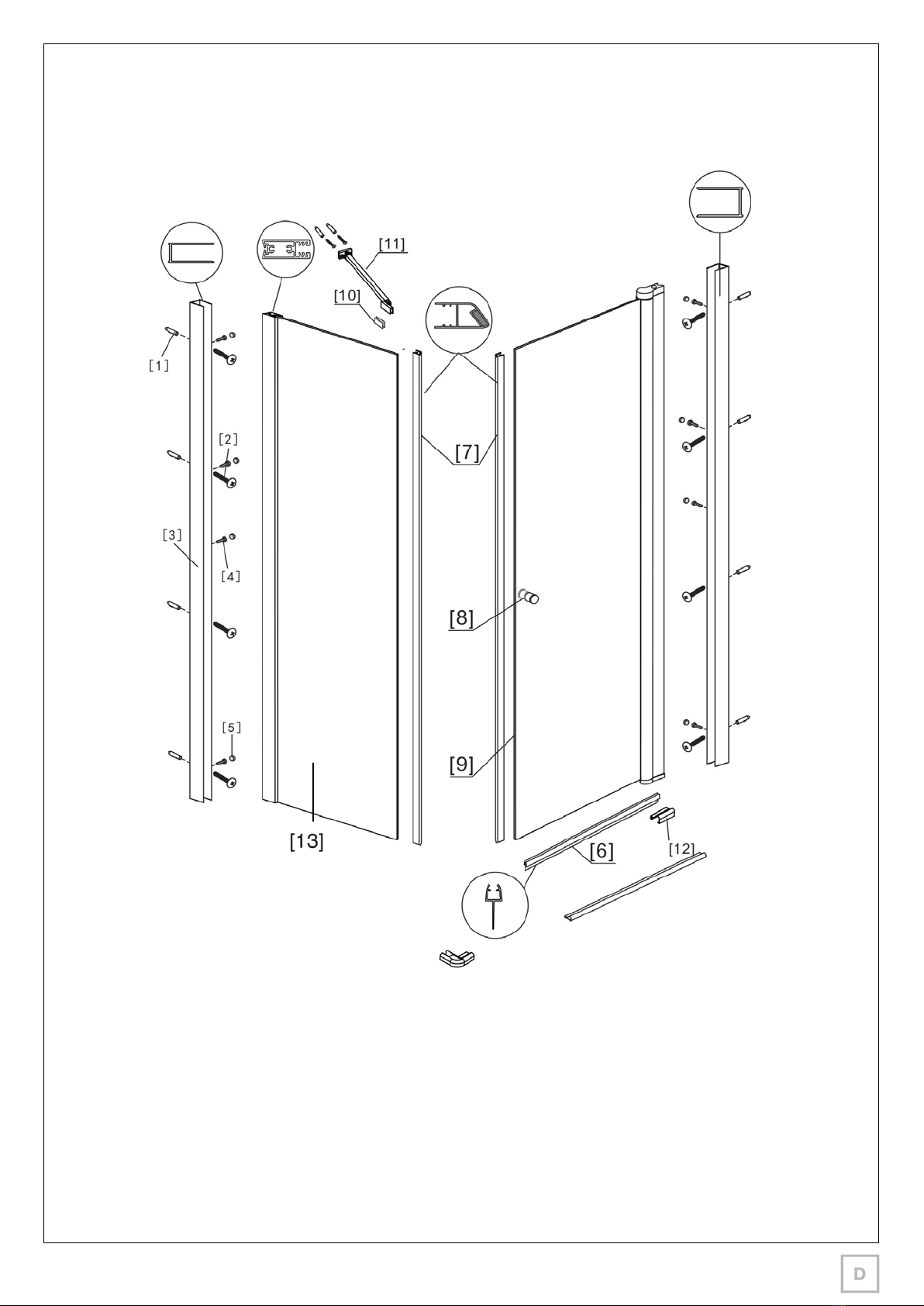

Montagezeichnung
*nicht mitgeliefert
*
*
[1] 8 x Wanddübel *
[2] 8 x Flachkopfschrauben M4x35 *
[3] 2 x Wandpfosten
[4] 6 x Schrauben M4x8
[5] 6 x Schraubenkopfabdeckungen
[6] 2 x Wasserableitungsschienen
[7] 2 x Magnetversiegelungen
[8] 1 x Griffset
[9] 1xTürprol
[10]2xProlabdeckungen
[11] 1 x Klammer
[12] 2 x Klemmen
[13] Feststehende Wand

- 6 -
[3][3]
[3]
[3]
[3]

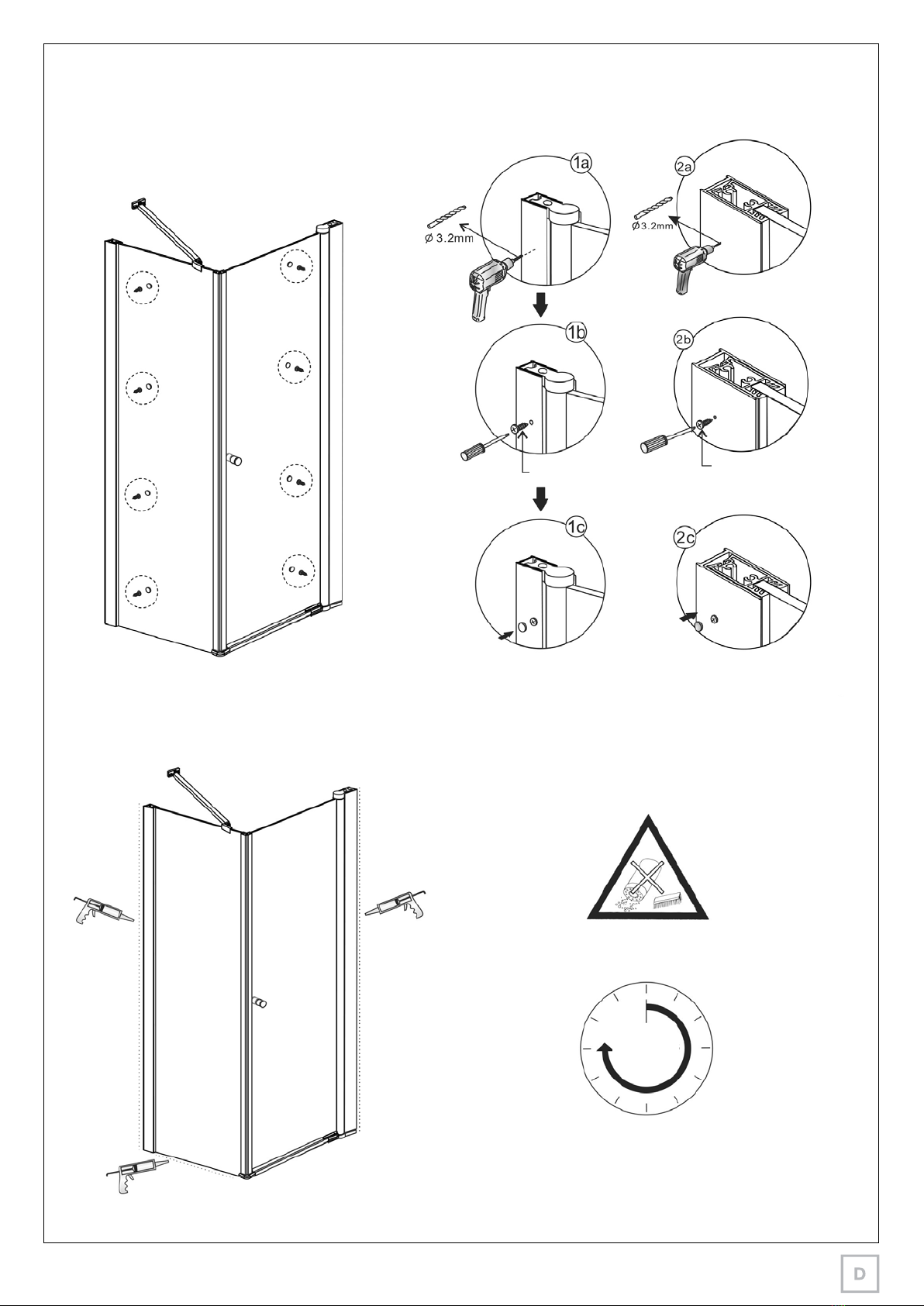

Schritt 1
Richten Sie die Seitenteile mit der Wasserwaage aus. Zeichnen Sie die Befestigungslöcher an.
Montieren Sie die Seitenteile, wie in den Piktogrammen aufgezeigt, an die Wand.
WandproleimmerbündigzumjeweiligenUntergrund(JenachMontageartaufderDuschwanne
oder dem Boden) installieren.
Aufbauschritte
Flachkopfschraube
M4x35

- 7 -
[3]
[3]
[3]
[3]
[3]
[3]
[9]
[9]
[9]
[9]
[9]
[9]
[7]
[8]
[8]
[8]
[7]
[7]
[7]
[6]
[6] [6]
[9]
[9]
[9]
[9][9]
[9]

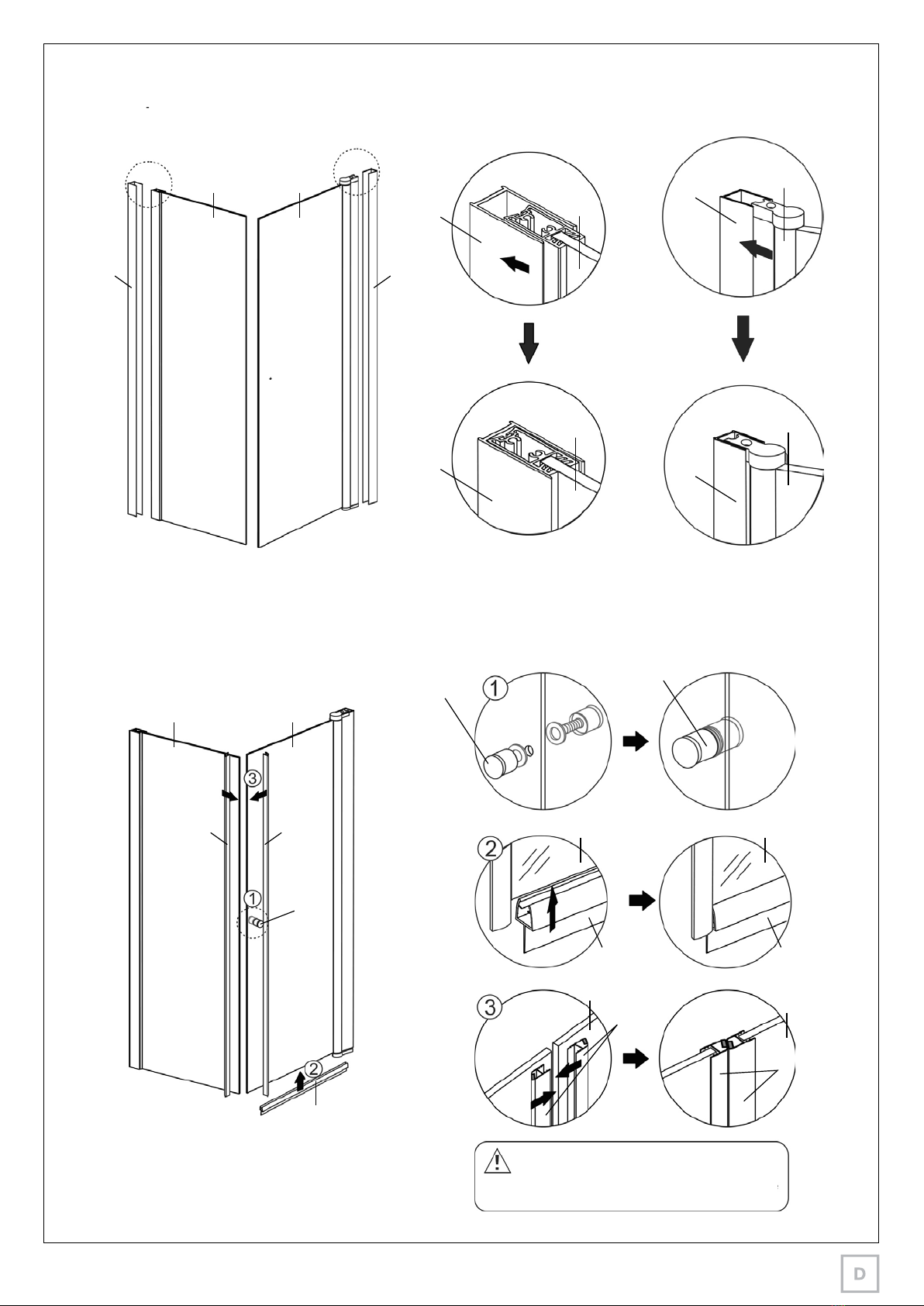

Schritt 2
Schritt 3
StellenSiesicher,dassdieWandprolelotrechtsind.
Passen Sie die Umfassung so an, dass sie quadratisch
und eben ist. Die Rollen sind so anzupassen, dass
die Türen im rechten Winkel zueinander stehen und
leichtgängig sind.

- 8 -
Schritt 4
Schritt 5
[12]
[12]
[12]
[12]
[6]
[6]
[6]
[9]
[9]
[11]
[10]
[11]
[11]
[11]
[11]
[10]
[9]

- 9 -
Schritt 6
Schritt 7
DichtenSiedieWandproleaufbeiden
Seiten mit Silikon ab und warten Sie
24 Stunden vor der Erstbenutzung.
24
Stunden
Innenansicht
Schraube M4x8
Schraube M4x8

- 10 -
Entsorgung
Sollte dieser Artikel einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich
verpichtet,AltgerätegetrenntvomHausmüllzuentsorgenundz.B.beieinerSammelstelleseiner
Gemeinde / Stadtteils abzugeben.
Unser Service
Eine umgehende Fachberatung erhalten Sie von unserem Service-Team:
- Deutschland: Telefon [phone], Festnetz 20ct/Anruf, Mobilfunk max. 60 ct/Anruf
- Österreich, Universal: Telefon +43 / 662-4485 59, Festnetz je nach Betreiber, Fachberatung
Heimwerken – Otto: +43 / 316-606 159 Festnetz je nach Betreiber, Beratung
Heimwerken – Quelle: +43 / 662-9005 59 Festnetz je nach Betreiber, Fachberatung
Heimwerken
- Schweiz, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
- Niederlande, call center 0900-1901 (15ct/Min.)
Um Ihnen schnell helfen zu können, nennen Sie uns bitte:
Artikelbezeichnung:
Eckdusche Florenz mit feststehender Seitenwand und Drehtür 399690-1021871
und die Artikelnummer unter der Sie den Artikel bestellt haben (siehe Rechnung).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg

- 11 -
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Instruction No. 2016102707102016
Corner Shower Cubicle Florenz
with xed side panel and swing door
399690-1021871
Aufbauanleitung
Eckdusche 2-teilig
Istruzioni d‘installazione
Doccia ad angolo a 2 parti
Montagehandleiding
Hoekdouche 2-delig
Installation Instruction
Corner Shower Cubicle,
2-piece set
Instructions d’installation
Douche d’angle 2 pièces

- 12 -
IMPORTANT: PLEASE KEEP THIS DOCUMENT FOR LATER REFERENCE!
READ CAREFULLY!
Indented use
- This product is a prefabricated unit for showering.
- This product is intended for use in private spheres only.
Safety instructions
- Choking hazard / danger of injury! Do not let children play with the packaging.
They might suffocate on the wrapping or injure themselves with the packaging cover.
- Ensure that children do not put small pieces in their mouth, e.g. bolts, caps or similar items.
They might swallow them and choke.
- Risk of damage! Please read the assembly instructions very carefully prior to assembling
and check the product for possible transportation damage. Be careful during the product‘s
assembly.
- The product must only be installed by competent persons. The assembly is recommended to
be conducted by two people.
- Danger of injury! During the assembly, please consider that some parts have sharp edges.
- Assemble articles to suitable solid walls only.
- Caution: Thewallxtureofthepieceoffurnituremustbecarriedoutbyacompetentperson
because it requires customized plugs.
- Make sure that there are no wires or pipelines in the drilling ranges.
- Check the areas with a metal detector prior to drilling.
 - Handletheglasscomponentswithcare!Holdtheglasscomponentsrmlyduringinstallationto
not let them drop.
- Seal the shower partition with silicone from the outside. Do not use shower until
24 hours after sealing.
- To order spare parts (see parts list), please contact customer service.
- Material for assembly is not included in the delivery because we do not know the composition
and characteristics of your wall. Please buy this material in your local DIY store.
Maintenance instructions
Use a sponge or a soft cloth for cleaning and care. By no means use any aggressive liquids or clea-
ning agents containing solvents. Never use sharp objects, steel wool, chemicals or sandy scouring
agents for cleaning. These lead to surface damage and loss of warranty. Slight lime deposits are
easily removed with some household vinegar.
Clean the glass surfaces with a wet cloth and some glass cleaner and wipe with a dry cloth.

- 13 -
3.2mm
6mm
3.2mm
6mm
Tools required
Dimensions stated refer to the installation dimensions of the shower tray (90 x 90 cm).
Dimensions adjustable to a maximum of 89 x 89 cm.
This product is heavy and may require
two people to install.

- 14 -
Box contents
1xaluminium seal moulding

- 15 -

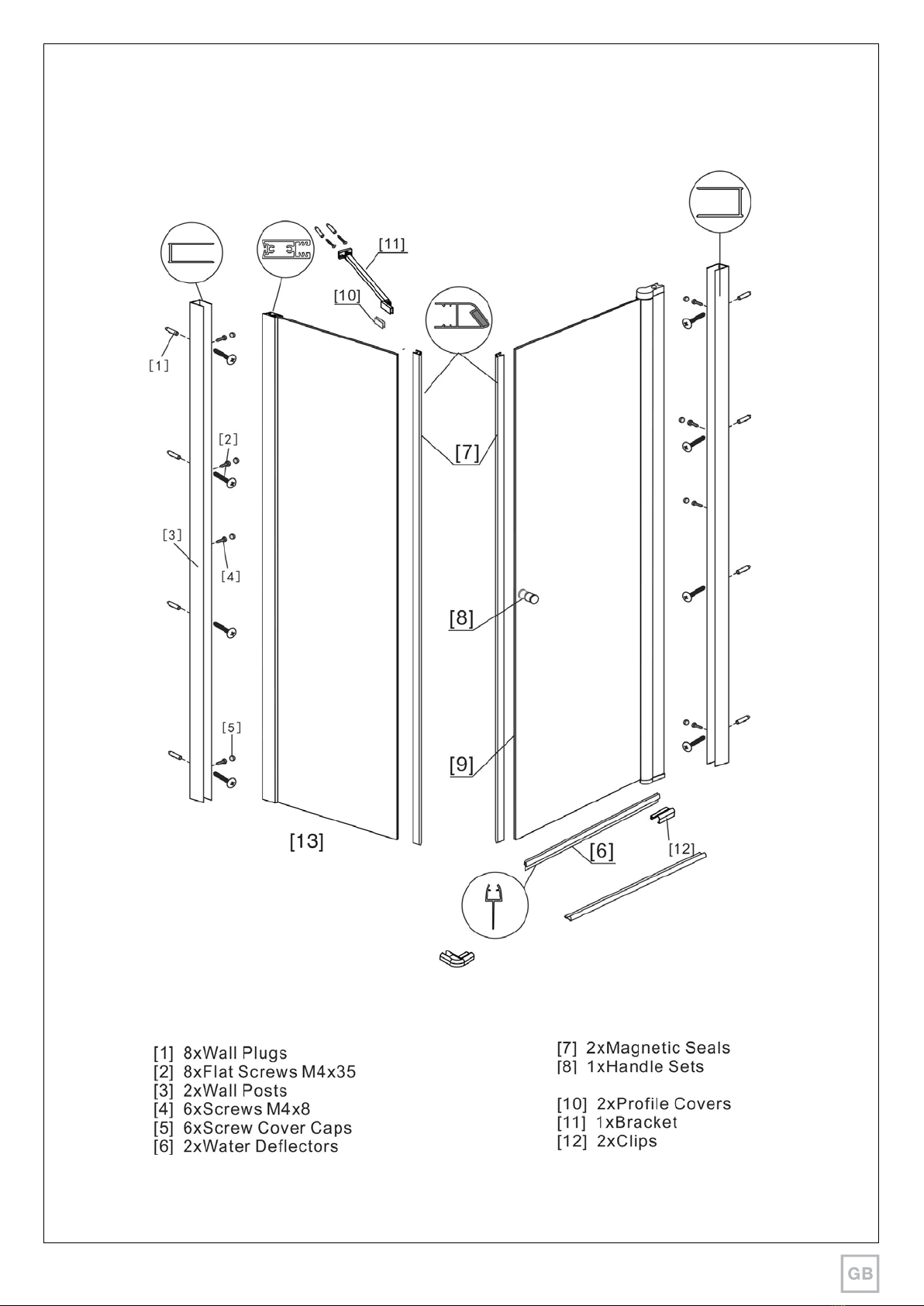

Assembly drawing
*not supplied
*
*
[13]xedwall
[9]1xdoorprole

- 16 -
[3][3]
[3]
[3]
[3]
Installation steps

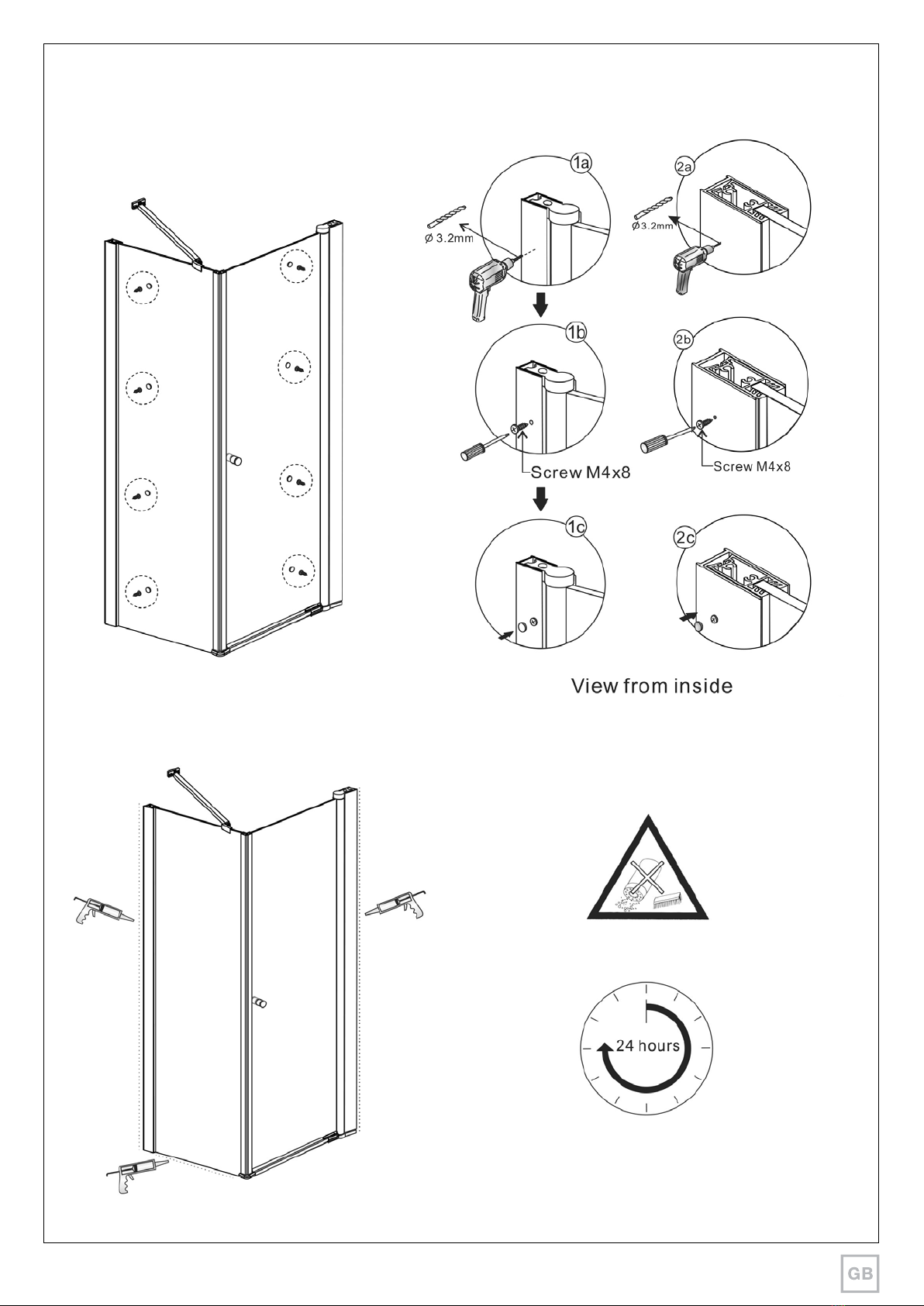

Step 1
Adjustthesidepartsbyusingawater-level.Marktheholesforxingtheparts.Assembletheside
parts to the wall as shown in the pictures.
Alwaysinstallwallprolesleveltotherespectiveunderground(dependingontypeofassembly
eithertotheshowerbasinortotheoor).

- 17 -
[3]
[3]
[3]
[3]
[3]
[3]
[9]
[9]
[9]
[9]
[9]
[9]
[7]
[8]
[8]
[8]
[7]
[7]
[7]
[6]
[6] [6]
[9]
[9]
[9]
[9][9]
[9]
Step 2
Step 3

- 18 -
[12]
[12]
[12]
[12]
[6]
[6]
[6]
[9]
[9]
[11]
[10]
[11]
[11]
[11]
[11]
[10]
[9]
Step 4
Schritt 8
Step 5

- 19 -
Step 6
Step 7
Sealthewallprolewithsiliconeonboth
sides and allow 24 hours to pass before
rstuse.

- 20 -
Disposal
Should the product no longer be serviceable, every consumer has a statutory obligation to dispose of
old appliances separately from domestic waste and dispose of them e.g. at a local authority / district
collection point.
Our service
You will receive prompt professional advice from our service team:
- Germany: Telephone [phone], landline 20ct/call, mobile telephone connection 60ct/call
max.
- Austria, Universal: Telephone +43 / 662-4485 59 landline depending on provider,
Home improvement expert service - Otto: +43 / 316-606 159 landline depending on provider,
Home improvement expert service - Quelle: +43 / 662-9005 59 landline depending on provider,
Home improvement expert service
- Switzerland, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
- The Netherlands: call center 0900-1901 (15ct/min.)
Inordertoassistyoumoreefciently,pleasetellusthe:
product designation:
CornerShowerCubicleFlorenzwithxedsidepanelandswingdoor399690-1021871
and item number you used to order the item (see invoice).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg
