Welltime Florenz 65934541 User manual

Duschtür „Florenz“
65934541–1026817
900 x 1900 mm
Aufbauanleitung
Duschtür
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Anleitung, Nr.: 01142659345411026817
Istruzioni d‘installazione
Porta per doccia
Montagehandleiding
Douchedeur
Installation Instruction
Shower door
Instructions d’installation
Porte de douche

- 2 -
WICHTIG, FÜR SPÄTERE BEZUGNAHME DIESES DOKUMENT
AUFBEWAHREN! SORGFÄLTIG LESEN!
Bestimmungsgemäßer Gebrauch
- Dieser Artikel ist eine vorgefertigte Einheit zum Duschen.
- Dieser Artikel ist nur zum Einsatz im privaten Bereich bestimmt.
Sicherheitshinweise
- Erstickungs- / Verletzungsgefahr! Lassen Sie Kinder nicht mit der Verpackung spielen.
Sie könnten an der Folie ersticken oder sich an der Umverpackung verletzen.
- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Muttern, Abdeckkappen oder
Ähnliches in den Mund nehmen. Sie könnten sie verschlucken und daran ersticken.
- Beschädigungsgefahr! Vor der Montage bitte Montageanleitung genauestens durchlesen
und Produkt auf evtl. Transportschäden überprüfen. Gehen Sie bei der Montage des Artikels
sorgfältig vor.
 - DerArtikeldarfnurvonfachkundigenPersonenmontiertwerden.EsempehltsichdieMonta-
ge mit zwei Personen durch zu führen.
- Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen.
- Montieren Sie den Artikel nur an einer geeigneten, massiven Wand.
- Achtung: Die Befestigung des Möbelstückes an der Wand muss von einer fachkundigen
Person vorgenommen werden, da für die Montage an die Wand angepasste Dübel erforderlich
sind.
 - StellenSiesicher,dasssichkeineKabeloderRohrleitungenindenBohrbereichenbenden.
- Prüfen Sie die Bereiche vor dem Bohren mit einem Metallsuchgerät.
 - GehenSiemitdenGlasächenbehutsamum!HaltenSiedieGlasächenbeimEinbaugut
fest, damit sie nicht herunterfallen.
- Dichten Sie die Duschabtrennung von außen mit Silikon ab. Benutzen Sie die Dusche erst
24 Stunden nach dem Abdichten.
- Bei Ersatzteilbestellung (siehe Teileliste) bitte an den Kundenservice wenden.
- Die Materialien zur Montage liegen aufgrund von nicht vorhersehbarer Beschaffenheit
der Wände nicht bei. Diese sind im Fachmarkt käuich zu erwerben.
Pegehinweise
FürdieReinigungundPegeverwendenSieeinenSchwammodereinweichesTuch.Esgenügen
umweltschonende und sanfte Haushaltsreiniger. Verwenden Sie keinesfalls aggressive oder Lösemit-
tel enthaltende Reinigungsmittel.Benutzen Sie zur Reinigung auf keinen Fall scharfe Gegenstände,
Stahlwolle, Chemikalien oder sandhaltige Scheuermittel. Diese führen zu einer Beschädigung der
OberächeundzueinemVerlustderGarantie.LeichteKalkbelägelassensichmühelosmitetwas
Haushaltessig entfernen. ReinigenSiedieGlasächenmiteinemfeuchtenTuchundetwasGlasreini-
ger und wischen Sie mit einem trockenen Tuch nach.
Wir empfehlen, die Gläser nach dem Duschen mit einem Wischer abzuziehen.

- 3 -
3.2mm
6mm
3.2mm
6mm
Aufgrund des hohen Gewichts dieses Produktes
könnte der Aufbau zwei Personen erfordern.

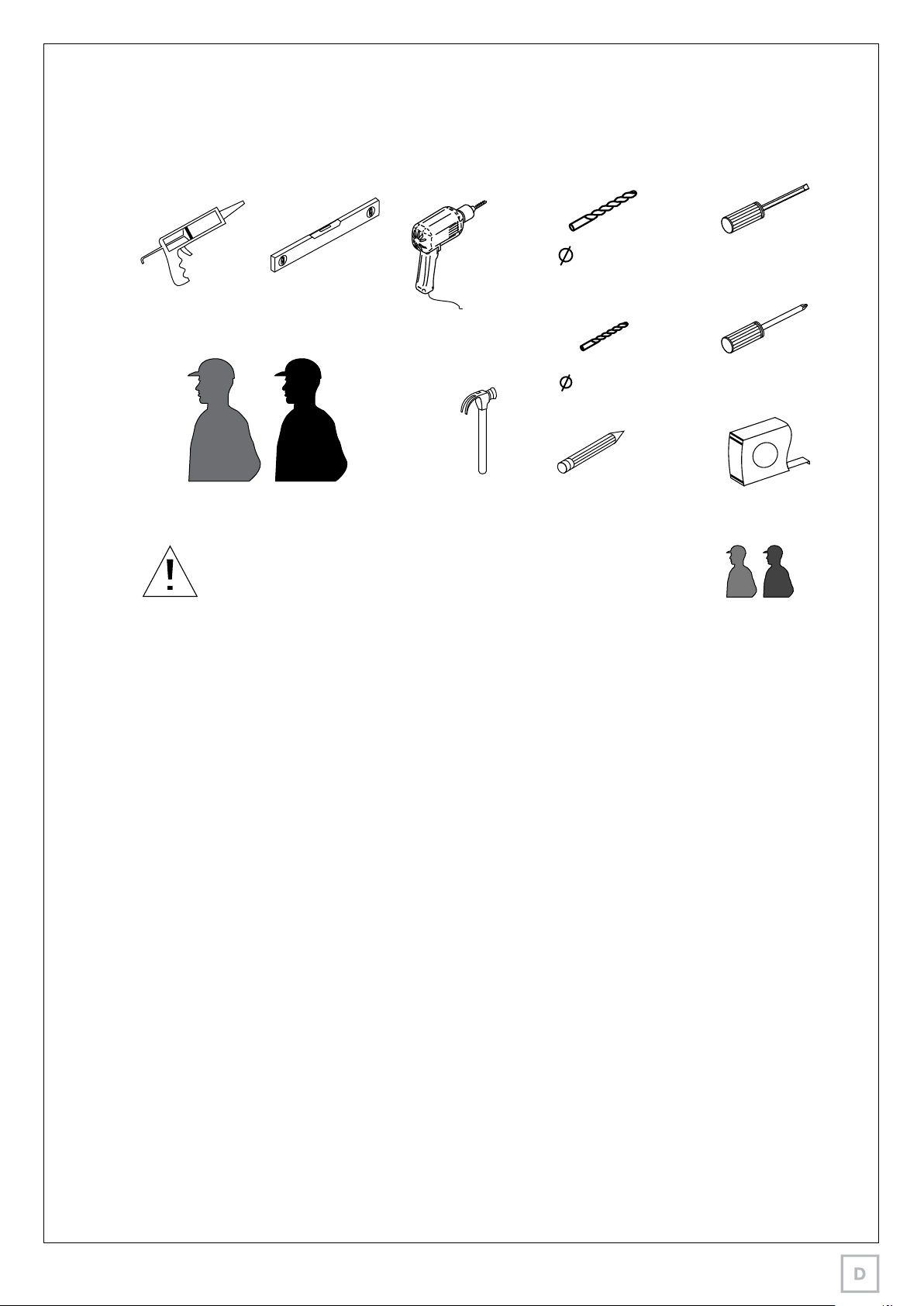

Benötigte Werkzeuge

- 4 -
Verpackungsinhalt
Box Contents:
[9] 1xDoor Panel.
[7] 2xMagnetic Seals.
[1] 1xAluminum Seal.
4xClips.
1xDeflector.
[2] 1xInstallation
Instruction.
[3] 1xHandle Set.
[5] 4xScrews M4x8.
4xScrew Cover Caps.
[8] 1xWater Deflector.
[1] 1x Aludichtung
4x Schellen
1x Wasserabweiser
[2] 1x Montageanleitung
[3] 1x Griffgarnitur
[4] 4x Schrauben M4x8
4x Schrauben-
abdeckungen
[5] 2xWandprol
[6] 2x Magnetdichtung
[7] 1x Wasserabweiser
[8] 1x Türelement

- 5 -
Not included

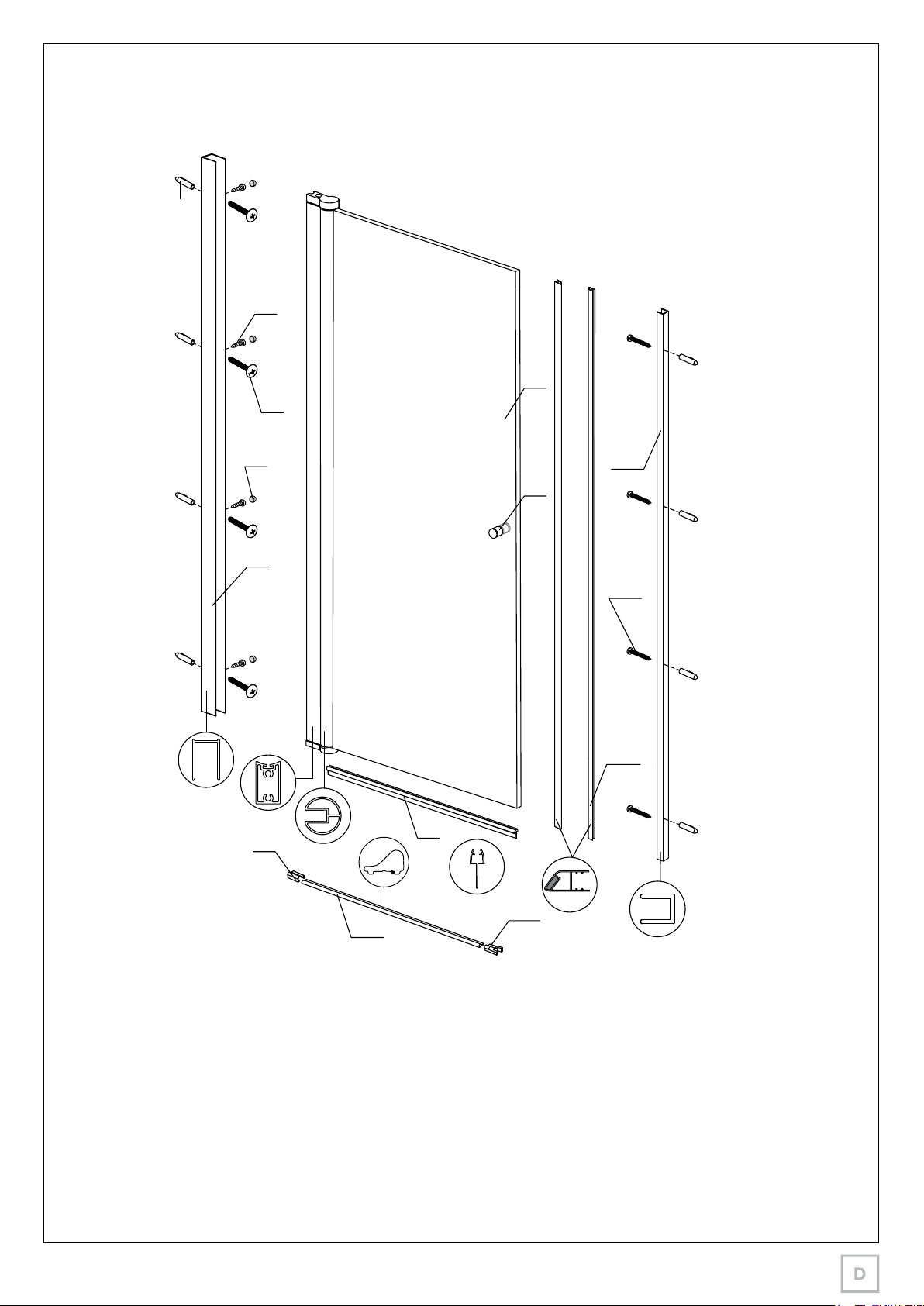

Assembly Drawing
[1]
[2]
[6]
[14]
[12]
[7]
[8]
[10]
[9]
[11]
[4]
[3]
[13]
[5]
[1] 8xWall Plugs
[2] 4xScrews M4x8
[3] 4xFlat Screws M4x35
[4] 4xScrew Cover Caps
[5] 1xWall Post
[6] 1xDoor Panel
[7] 1xHandle Set
[8] 1xWater Deflector
[9] 1xCilp
[10] 1xAluminum Seal
[11] 1xCilp
[12] 2xMagnetic Seals
[13] 4xScrews M4x35
[14] 1xWall Post
Montagezeichnung
* nicht mitgeliefert
[1] 8x Wanddübel *
[2] 4x Schrauben M4x8
[3] 4x Senkkopfschrauben M4x35
[4] 4x Schraubenabdeckungen
[5]1xWandprol
[6] 1x Türelement
[7] 1x Griffgarnitur
[8] 1x Wasserabweiser
[9] 1x Schelle
[10] 1x Aludichtung
[11] 1x Schelle
[12] 2x Magnetdichtung
[13] 4x Schrauben M4x35
[14] 1xWandprol

- 6 -
Installation Steps:
Step 1
2
3
12mm 18mm
2
1
Flat Screw
M4x35
3
Step 2
M4x35
4
5
6
4
5
6
Schritt 1
Senkkopf-
schraube
M4x35
Aufbauschritte
Schritt 2

- 7 -

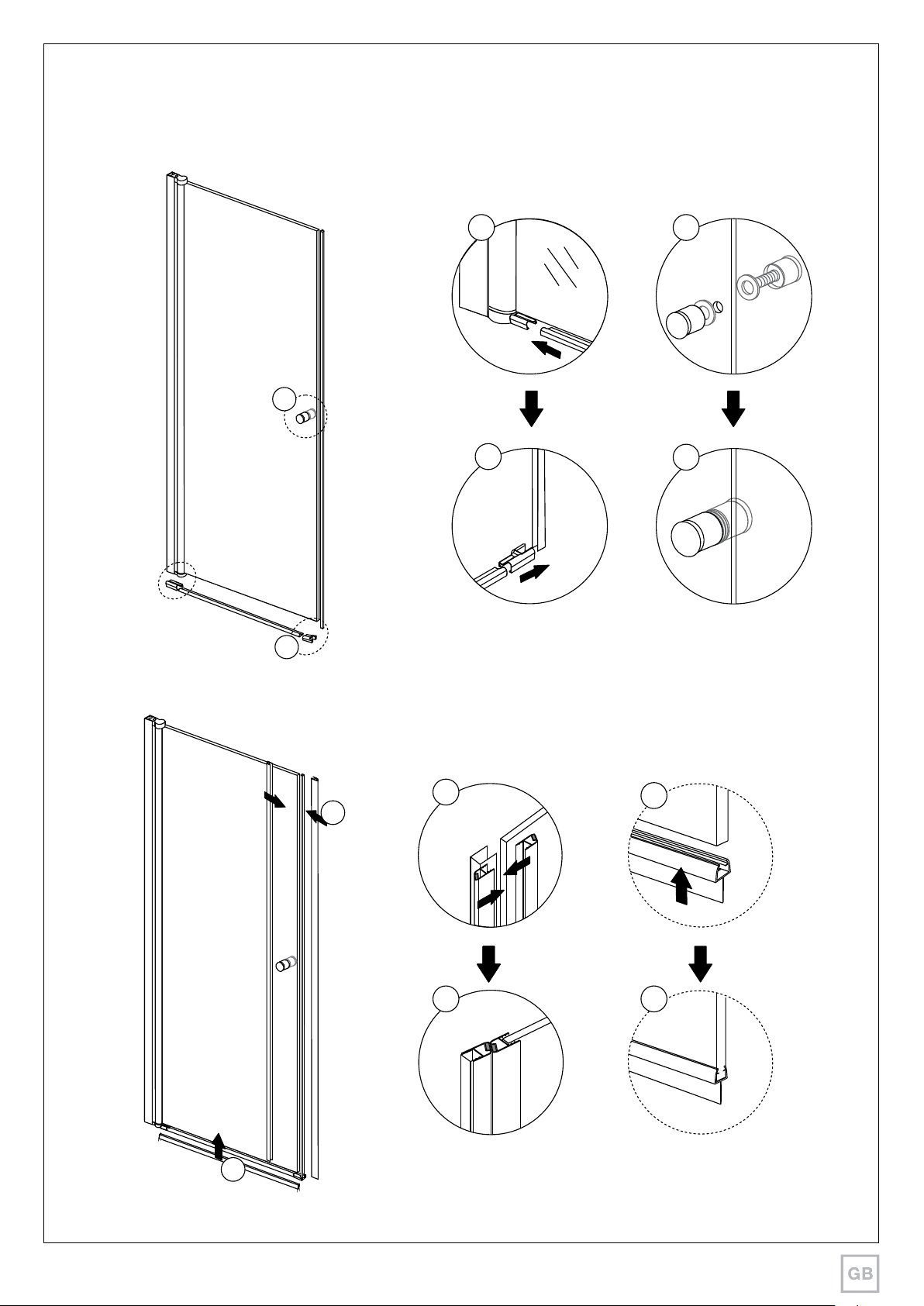

Step 3
Step 4
1
2
2a
2b
1b
1a
2
1
1a
1b
2a
2b
Schritt 4
Schritt 3

- 8 -
M4x8
3.2mm
View forminside
Schritt 5
Vor der Erstbenutzung das Silikon
24 Stunden trocknen lassen.
24
Stunden
Innenansicht
Schritt 6

- 9 -
Entsorgung
Sollte dieser Artikel einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich
verpichtet,AltgerätegetrenntvomHausmüllzuentsorgenundz.B.beieinerSammelstelleseiner
Gemeinde / Stadtteils abzugeben.
Unser Service
Eine umgehende Fachberatung erhalten Sie von unserem Service-Team:
-Deutschland: Telefon [phone], Festnetz 20ct/Anruf, Mobilfunk max. 60 ct/Anruf
-Österreich, Universal: Telefon +43 / 662-4485 59, Festnetz je nach Betreiber, Fachberatung
Heimwerken – Otto: +43 / 316-606 159 Festnetz je nach Betreiber, Beratung
Heimwerken – Quelle: +43 / 662-9005 59 Festnetz je nach Betreiber, Fachberatung
Heimwerken
-Schweiz, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
-Niederlande, call center 0900-1901 (15ct/Min.)
Um Ihnen schnell helfen zu können, nennen Sie uns bitte:
Artikelbezeichnung: Duschtür „Florenz“ 65934541–1026817
und die Artikelnummer unter der Sie den Artikel bestellt haben (siehe Rechnung).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg

- 10 -

- 11 -
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Instruction No. 01142659345411026817
Shower door „Florenz“
65934541–1026817
900 x 1900 mm
Aufbauanleitung
Duschtür
Istruzioni d‘installazione
Porta per doccia
Montagehandleiding
Douchedeur
Installation Instruction
Shower door
Instructions d’installation
Porte de douche

- 12 -
IMPORTANT: PLEASE KEEP THIS DOCUMENT FOR LATER REFERENCE!
READ CAREFULLY!
Indented use
- This product is a prefabricated unit for showering.
- This product is intended for use in private spheres only.
Safety instructions
- Choking hazard / danger of injury! Do not let children play with the packaging.
They might suffocate by the wrapping or injure themselves with the packaging cover.
- Make sure that children do not take small parts such as nuts, cover caps or the like into their
mouths. They could swallow these and choke on them.
- Risk of damage! Please read the assembly instructions very carefully prior to assembling
and check the product for possible transportation damage. Be careful during the product‘s
assembly.
- The product must only be installed by competent persons. The assembly is recommended to
be conducted by two people.
- Danger of injury! During the assembly, please consider that some parts have sharp edges.
- Fix product to suitable and solid walls only.
- Caution: Thewallxtureofthepieceoffurnituremustbecarriedoutbyacompetentperson
because it requires customized plugs.
- Make sure that there are no wires or pipelines in the drilling ranges.
- Check the areas with a metal detector prior to drilling.
- Handletheglasscomponentswithcare!Holdtheglasscomponentsrmlyduringinstallationto
not let them drop.
- Seal the shower partition with silicone from the outside. Do not use shower before lapse of
24 hours after sealing.
- To order spare parts (see part‘s list), please contact the customer service.
-Material for assembly is not included in the delivery because we do not know the
composition and characteristics of your wall. Please buy this material in your local DIY
store.
Maintenance instructions
Use a sponge or a soft cloth for cleaning and care. By no means use any aggressive liquids or cle-
aning agents containing solvents. Never use sharp objects, steel wool, chemicals or sandy scouring
agents for cleaning. These lead to surface damage and loss of warranty. Slight lime deposits are
easily removed with some household vinegar.
Clean the glass surfaces with a wet cloth and some glass cleaner and wipe with a dry cloth.
We recommend drying the glass with a squeegee after showering.

- 13 -
3.2mm
6mm
3.2mm
6mm
This product is heavy and may require
two people to install.
Tools required

- 14 -

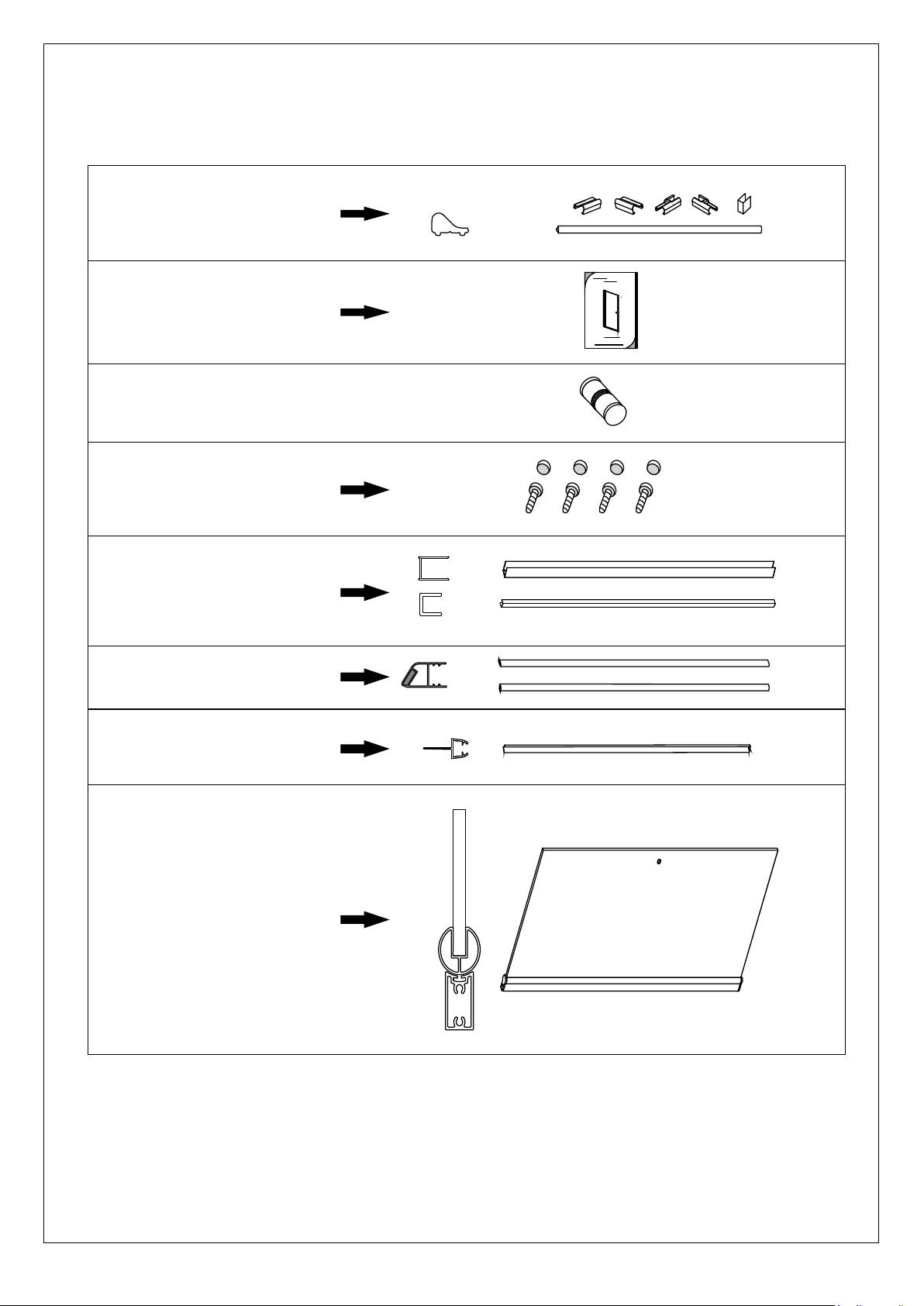

Box contents
Box Contents:
[9] 1xDoor Panel.
[6] 2xWall Posts.
[7] 2xMagnetic Seals.
[1] 1xAluminum Seal.
4xClips.
1xDeflector.
[2] 1xInstallation
Instruction.
[3] 1xHandle Set.
[5] 4xScrews M4x8.
4xScrew Cover Caps.
[8] 1xWater Deflector.

- 15 -
Assembly drawing
* not supplied
Not included
Assembly Drawing
[1]
[2]
[6]
[14]
[12]
[7]
[8]
[10]
[9]
[11]
[4]
[3]
[13]
[5]
[1] 8xWall Plugs
[2] 4xScrews M4x8
[3] 4xFlat Screws M4x35
[4] 4xScrew Cover Caps
[5] 1xWall Post
[6] 1xDoor Panel
[7] 1xHandle Set
[8] 1xWater Deflector
[9] 1xCilp
[10] 1xAluminum Seal
[11] 1xCilp
[12] 2xMagnetic Seals
[13] 4xScrews M4x35
[14] 1xWall Post

- 16 -

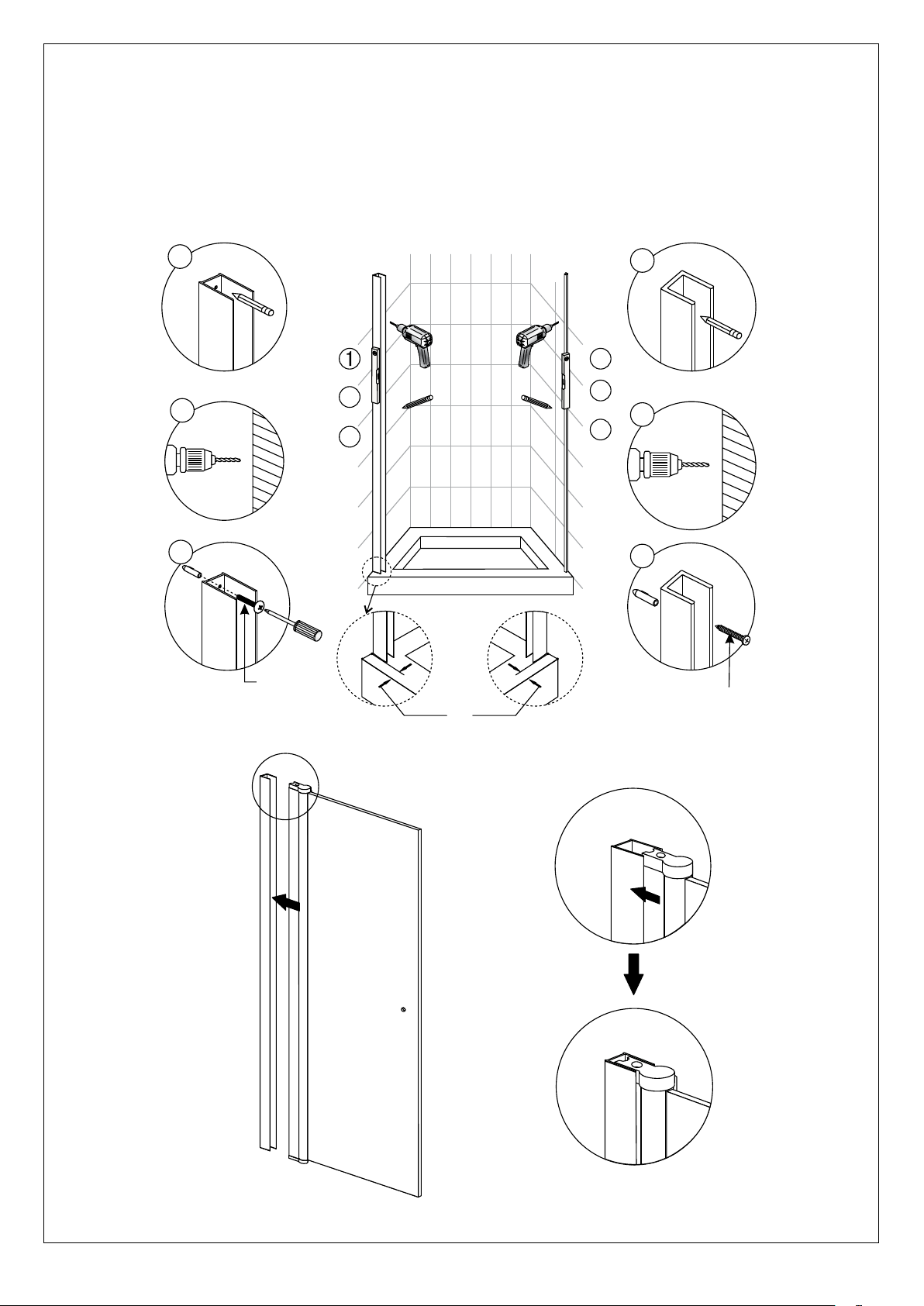

Installation steps
Step 1
Installation Steps:
Step 1
2
3
12mm 18mm
2
1
Flat Screw
M4x35
3
Step 2
M4x35
4
5
6
4
5
6
Step 2

- 17 -
Step 3
Step 4
1
2
2a
2b
1b
1a
2
1
1a
1b
2a
2b
Step 4
Step 3

- 18 -

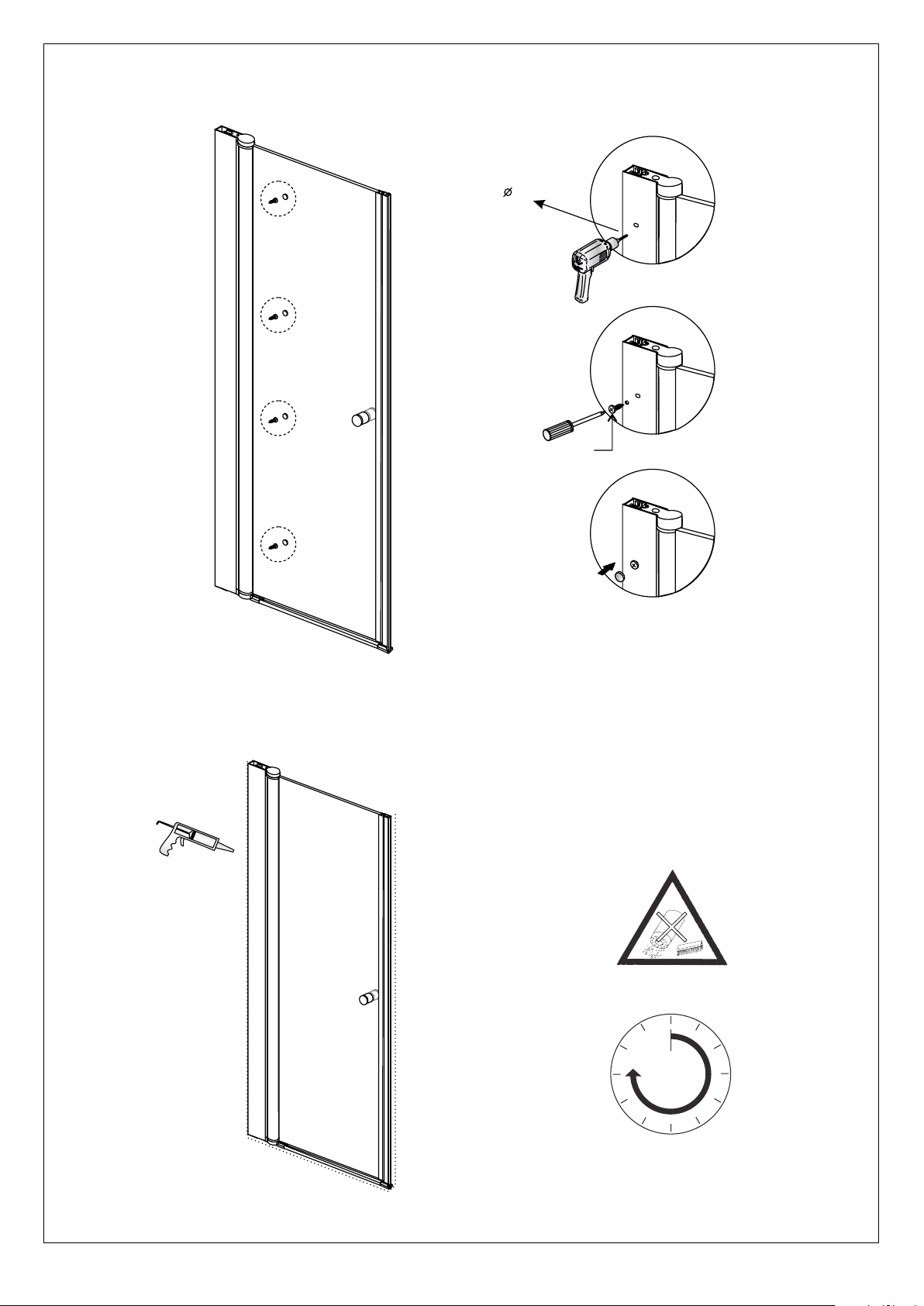

M4x8
3.2mm
View forminside
Step 5
24
Stunden
Step 6
Allow 24 hours for silicone
todrybeforerstuse.
24
hours

- 19 -
Disposal
Should the product no longer be serviceable, every consumer has a statutory obligation to dispose of
old appliances separately from domestic waste and dispose of them e.g. at a local authority / district
collection point.
Our service
You will receive prompt professional advice from our service team:
- Germany: Telephone [phone], Land line 20ct/call, mobile telephone connection 60ct/
call max.
-Austria, Universal: Telephone +43 / 662-4485 59 landline depending on provider,
Home improvement expert service - Otto: +43 / 316-606 159 landline depending on provider,
Home improvement expert service - Quelle: +43 / 662-9005 59 landline depending on provider,
Home improvement expert service
-Switzerland, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
-The Netherlands: call center 0900-1901 (15ct/min.)
Inordertoassistyoumoreefciently,pleasetellusthe:
product designation: Shower door „Florenz“ 65934541–1026817
and item number you used to order the item (see invoice).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg
