Welltime Mauritius 49987250 User manual

Badewannenaufsatz
mit Schiebetür und Wandhalterung
49987250–1026816
1200 x 1400 mm
Aufbauanleitung
Badewannenaufsatz
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Anleitung, Nr.: 01146499872501026816
Istruzioni d‘installazione
Sopravasca
Montagehandleiding
Opzetstuk badkuip
Installation Instruction
Bath screen
Instructions d’installation
Pare-baignoire

- 2 -
WICHTIG, FÜR SPÄTERE BEZUGNAHME DIESES DOKUMENT
AUFBEWAHREN! SORGFÄLTIG LESEN!
Bestimmungsgemäßer Gebrauch
- Dieser Artikel ist eine vorgefertigte Einheit zum Duschen.
- Dieser Artikel ist nur zum Einsatz im privaten Bereich bestimmt.
Sicherheitshinweise
- Erstickungs- / Verletzungsgefahr! Lassen Sie Kinder nicht mit der Verpackung spielen.
Sie könnten an der Folie ersticken oder sich an der Umverpackung verletzen.
- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Muttern, Abdeckkappen oder
Ähnliches in den Mund nehmen. Sie könnten sie verschlucken und daran ersticken.
- Beschädigungsgefahr! Vor der Montage bitte Montageanleitung genauestens durchlesen
und Produkt auf evtl. Transportschäden überprüfen. Gehen Sie bei der Montage des Artikels
sorgfältig vor.
- DerArtikeldarfnurvonfachkundigenPersonenmontiertwerden.EsempehltsichdieMonta-
ge mit zwei Personen durch zu führen.
- Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen.
- Montieren Sie den Artikel nur an einer geeigneten, massiven Wand.
- Achtung: Die Befestigung des Möbelstückes an der Wand muss von einer fachkundigen
Person vorgenommen werden, da für die Montage an die Wand angepasste Dübel erforderlich
sind.
- StellenSiesicher,dasssichkeineKabeloderRohrleitungenindenBohrbereichenbenden.
- Prüfen Sie die Bereiche vor dem Bohren mit einem Metallsuchgerät.
- GehenSiemitdenGlasächenbehutsamum!HaltenSiedieGlasächenbeimEinbaugut
fest, damit sie nicht herunterfallen.
- Dichten Sie die Duschabtrennung von außen mit Silikon ab. Benutzen Sie das Produkt erst
24 Stunden nach dem Abdichten.
- Bei Ersatzteilbestellung (siehe Teileliste) bitte an den Kundenservice wenden.
- Die Materialien zur Wandmontage liegen aufgrund von nicht vorhersehbarer
BeschaffenheitdesRaumsnichtbei.DiesesindimFachmarktkäuichzuerwerben.
Pegehinweise
FürdieReinigungundPegeverwendenSieeinenSchwammodereinweichesTuch.Esgenügen
umweltschonende und sanfte Haushaltsreiniger. Verwenden Sie keinesfalls aggressive oder Lösemit-
tel enthaltende Reinigungsmittel.Benutzen Sie zur Reinigung auf keinen Fall scharfe Gegenstände,
Stahlwolle, Chemikalien oder sandhaltige Scheuermittel. Diese führen zu einer Beschädigung der
OberächeundzueinemVerlustderGarantie.LeichteKalkbelägelassensichmühelosmitetwas
Haushaltessigentfernen.ReinigenSiedieGlasächenmiteinemfeuchtenTuchundetwasGlasreini-
ger und wischen Sie mit einem trockenen Tuch nach.
Wir empfehlen, die Gläser nach dem Duschen mit einem Wischer abzuziehen.

- 3 -
Aufgrund des hohen Gewichts dieses Produktes
könnte der Aufbau zwei Personen erfordern.

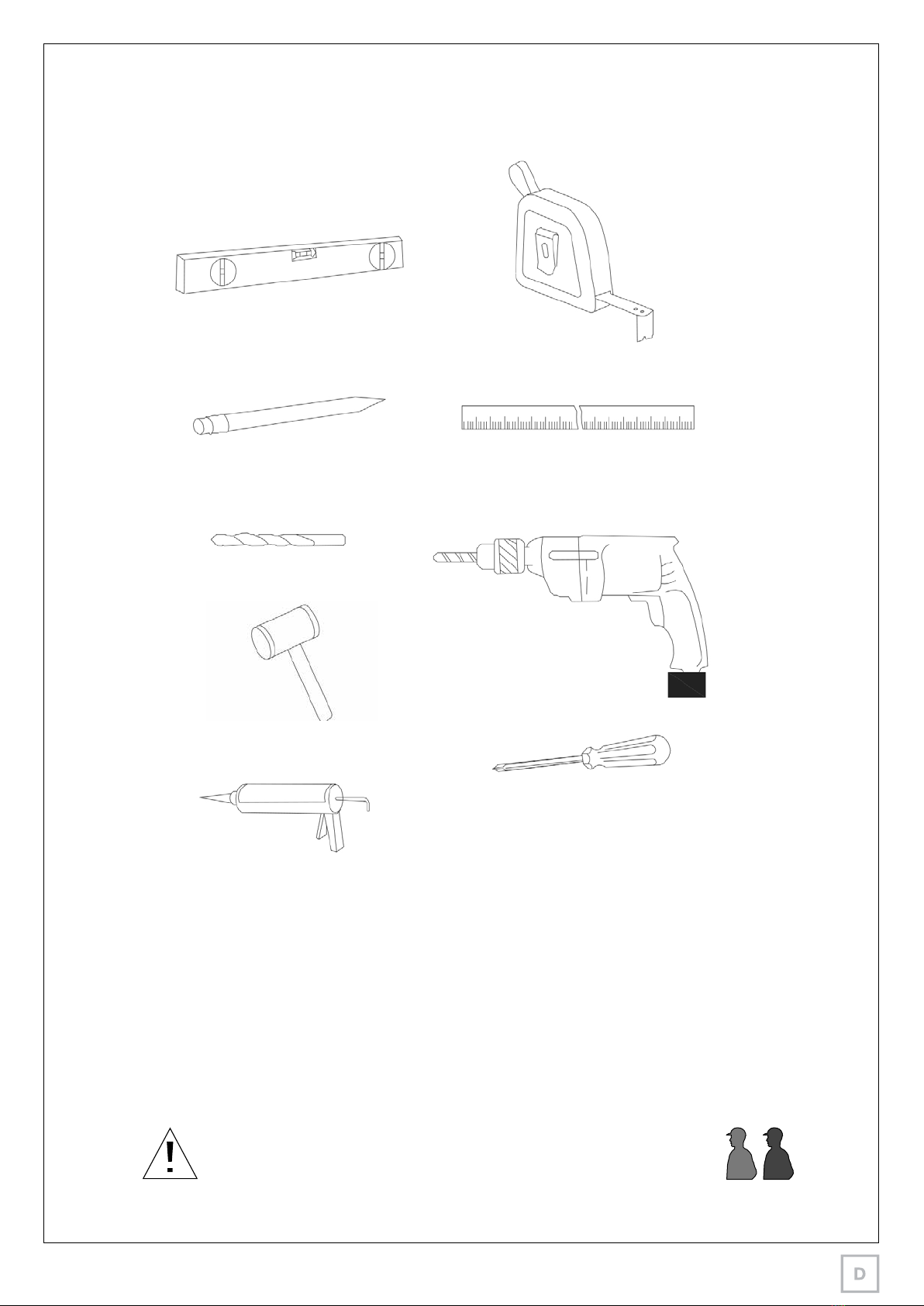

Benötigte Werkzeuge
Wasserwaage
Bleistift
3mm & 6mm Bohrer
Silikonspritzpistole
Schraubendreher
Elektrobohrmaschine
Maßband
Lineal
Holzhammer

- 4 -

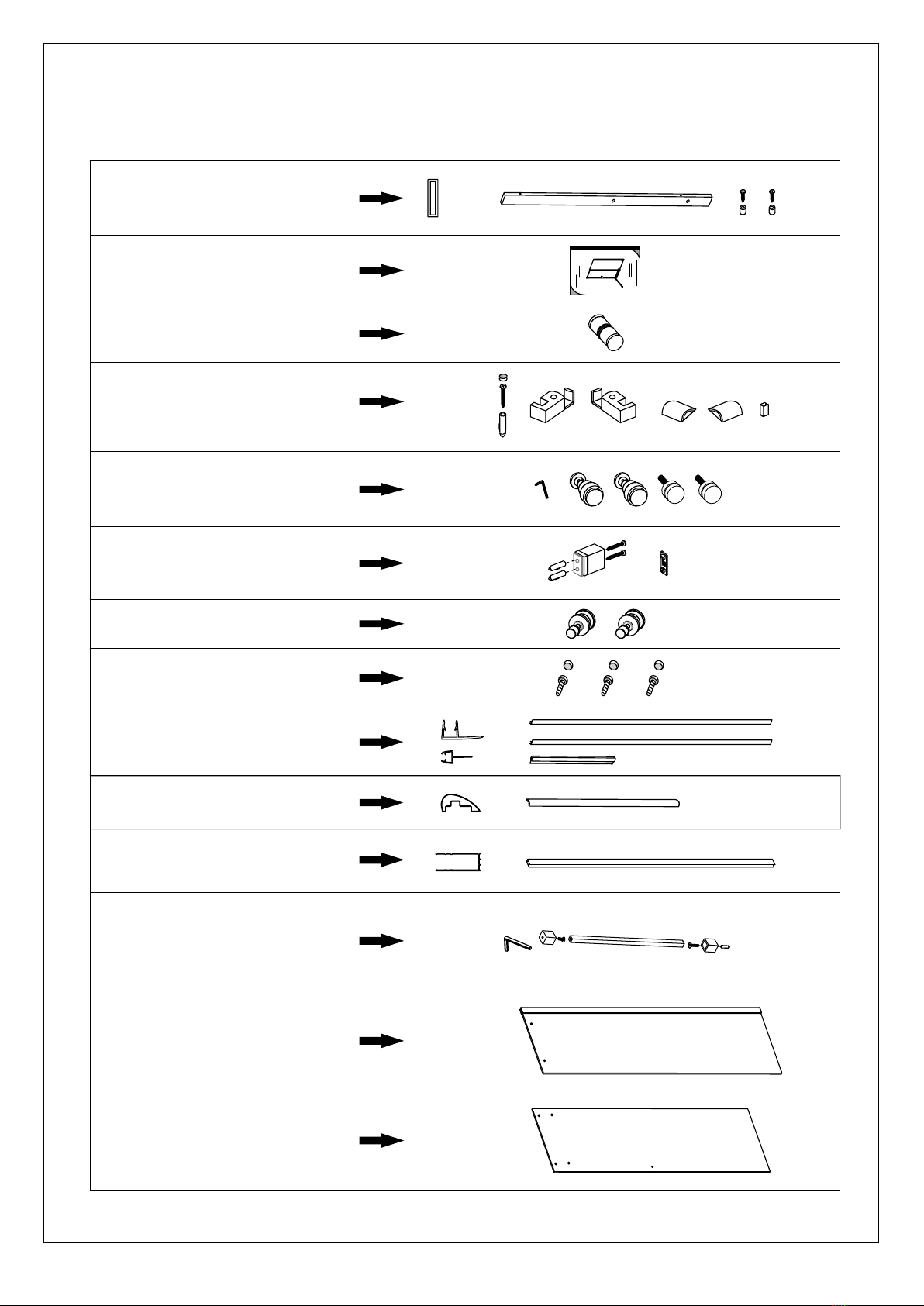

Verpackungsinhalt
[1] 1x Querschiene
2x Verbindungsstücke
2x Schrauben M4x12
[2] 1x Montageanleitung
[3] 1x Griffgarnitur
[7] 2x Laufrollen
[8] 3x Schrauben M4x8
3x Schraubenabdeckungen
[9] 3x Wasserabweiser
[10] 1x Aludichtung
[11]1xWandprol
[13] 1x Wandelement
[14] 1x Türelement
[12] 1x Halterung
2x Wandverbindungsstücke
1x Wanddübel
1x Senkkopfschraube M4x25
1x Schraube M4x8
[5] 2x Verbindungsstücke
2x Aufprallschutz
1x Inbusschlüssel
[6] 1x Wandverbindungsstück
1xProlabdeckung
2x Schrauben M4x35
2x Wanddübel
[4] 4x Schellen
1x Schraube M4x25
1x Wanddübel
1x Schraubenabdeckung
1x Leitstück

- 5 -

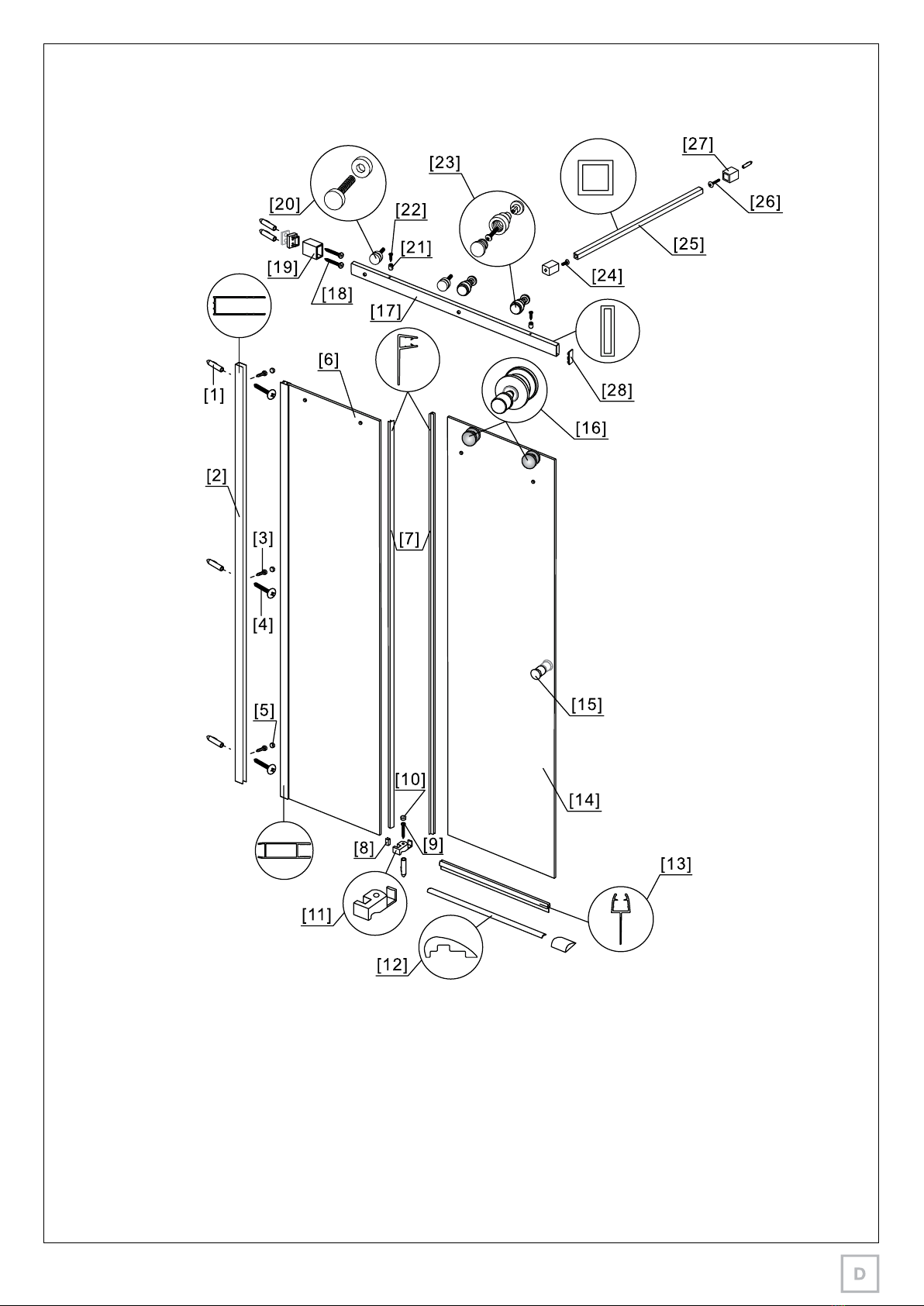

Montagezeichnung
[1] 7x Wanddübel *
[2] 2xWandprole
[3] 3x Schrauben M4x8
[4] 3x Schrauben M4x35
[5] 3x Schraubenabdeckungen
[6] 1x Wandelement
[7] 2x Wasserabweiser
[8] 1x Leitstück
[9] 1x Schraube 4x25
*nicht im Lieferumfang enthalten
[10] 1x Schraubenabdeckung
[11] 2x Schellen
[12] 1x Aludichtung
[13] 1x Wasserabweiser
[14] 1x Türelement
[15] 1x Griffgarnitur
[16] 2x Laufrollen
[17] 1x obere Querschiene
[18] 2x Senkkopfschrauben M4x35
[19] 1x Wandverbindungsstück
[20] 2x Verbindungsstücke
[21] 2x Kunsstoffdämpfer
[22] 2x Schrauben M4x12
[23] 2x Aufprallschutz
[24] 1x Senkkopfschraube M4x8
[25] 1x Halterung
[26] 1x Senkkopfschraube M4x25
[27] 2x Verbindungsstücke
Halterung
[28] 1xProlabdeckung

- 6 -

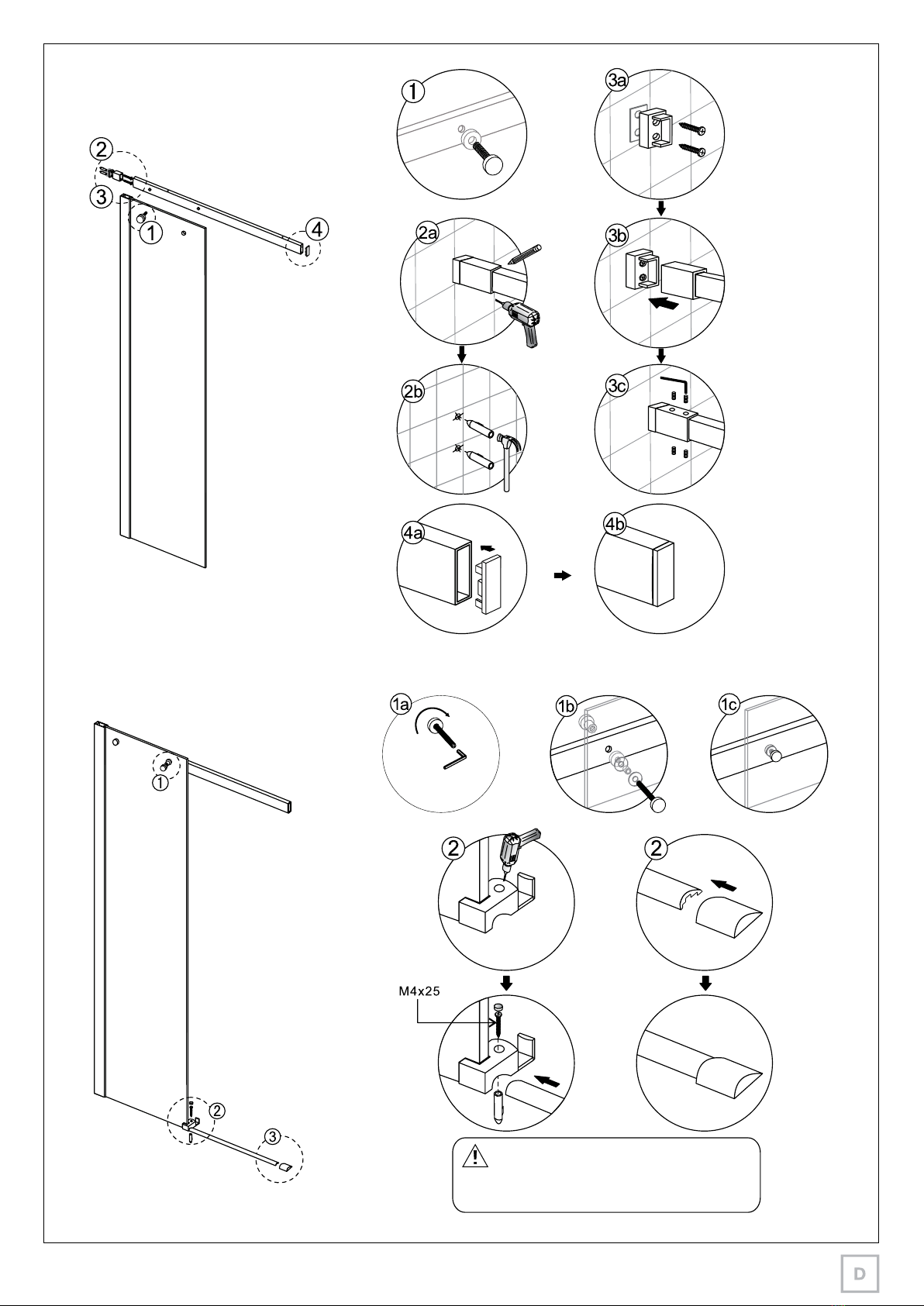

Schritt 1
Schritt 2
Aufbauschritte
Innenansicht

- 7 -

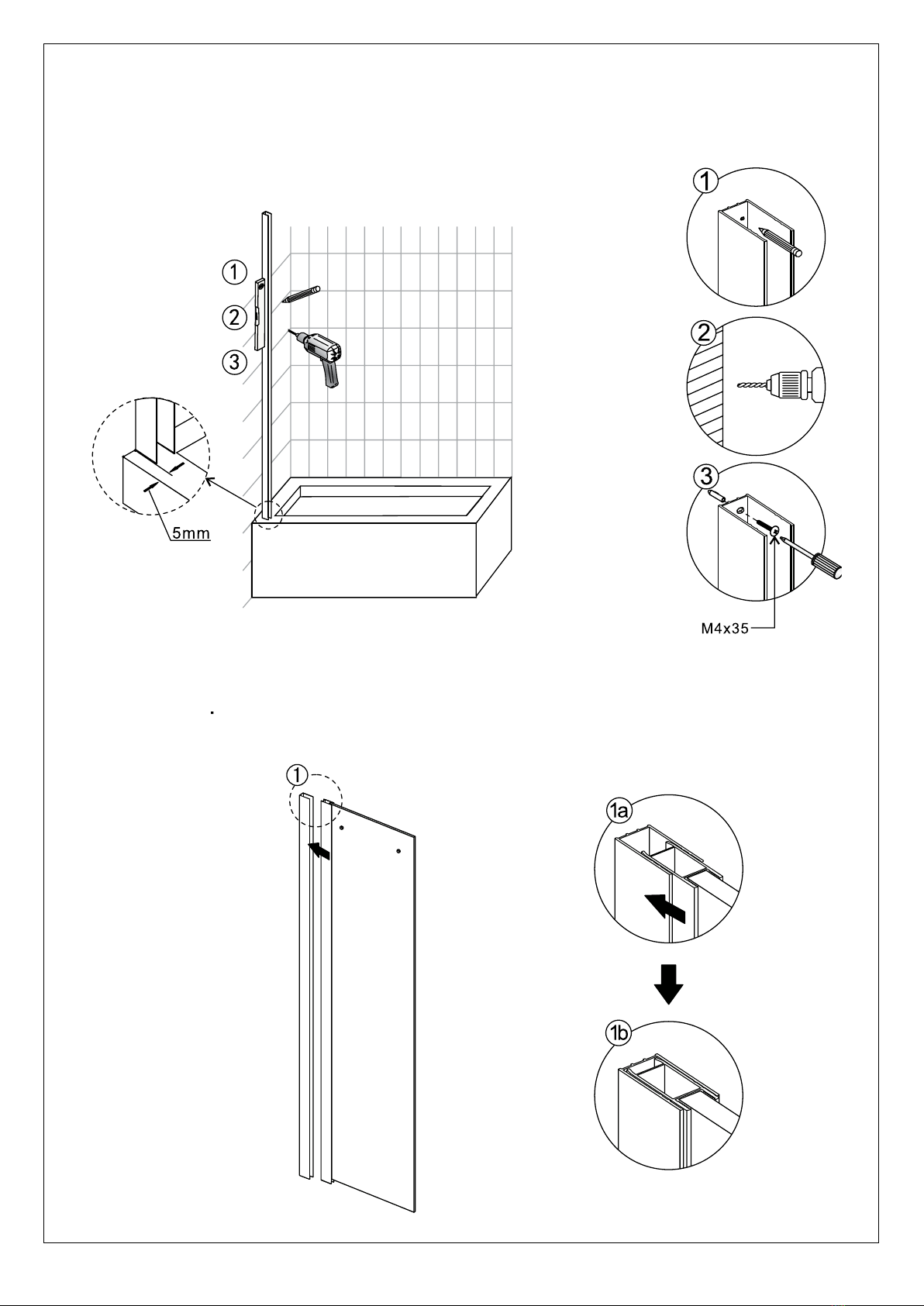

Schritt 3
Schritt 4 Innenansicht
Verwenden Sie bei Montage der Duschwand auf einer
Duschtasse einen Bohrer mit einem Durchmesser von 3 mm,
um Löcher in die Duschtasse zu bohren. In diesem Fall sind
Wanddübel erforderlich. Andernfalls müssen die Löcher mit
einem 6 mm dicken Bohrer in den Fußboden gebohrt werden
und es sind keine Wanddübel erforderlich.
Bitte festziehen

- 8 -
Schritt 5
Schritt 6
Innenansicht

- 9 -

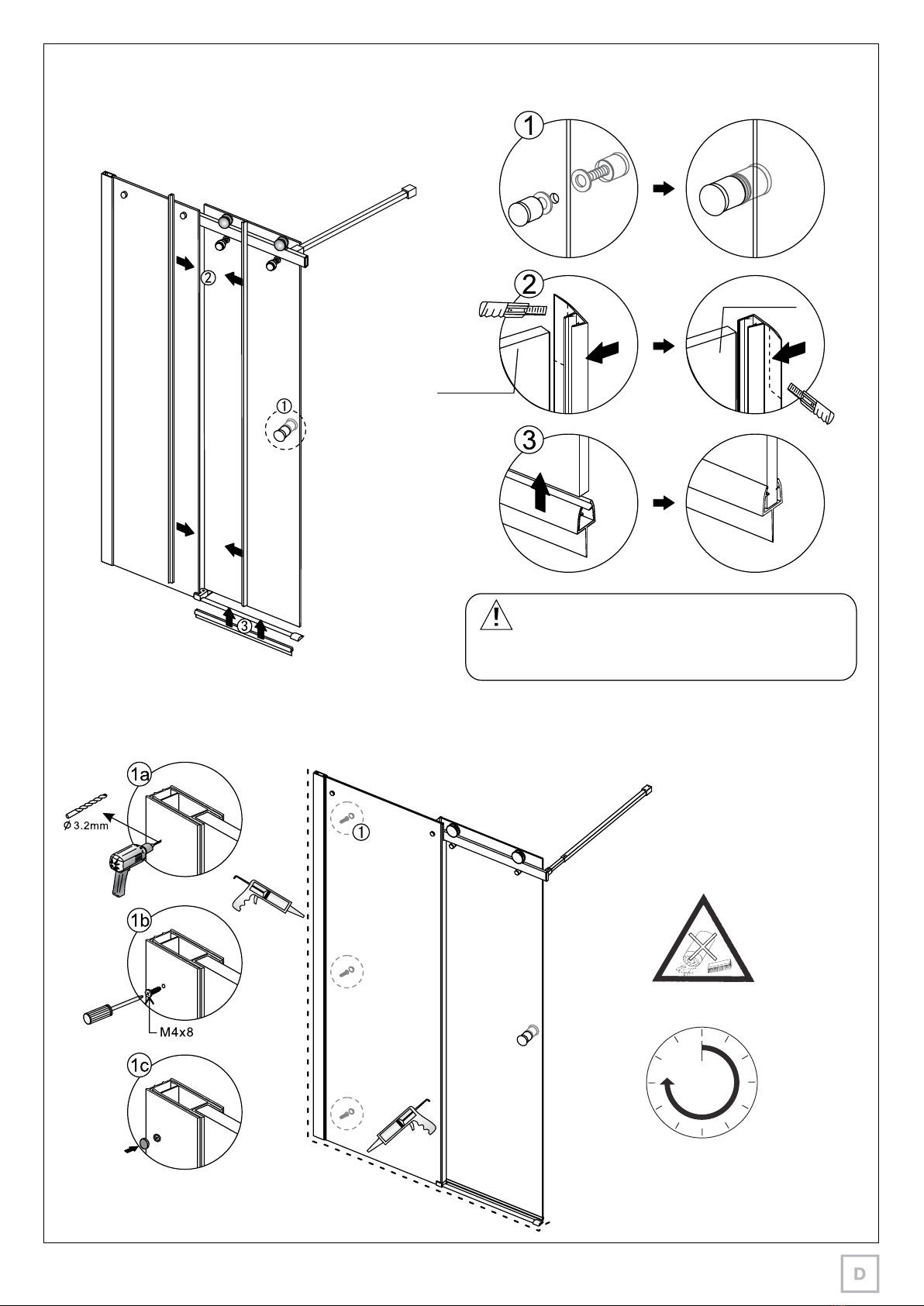

Vor der Erstbenutzung das Silikon
24 Stunden trocknen lassen.
24
Stunden
Schritt 7
Schritt 8
Innenansicht
Wandelement
Türelement
VergewissernSiesich,dassdieWandprolebündigsind.
Richten Sie den Rahmen so aus, dass er rechtwinklig und
gerade ist. Die Rollen sollten so ausgerichtet werden, dass
sie im rechten Winkel zu den Türen stehen und leichtgängig
sind.

- 10 -
Entsorgung
Sollte dieser Artikel einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich
verpichtet,AltgerätegetrenntvomHausmüllzuentsorgenundz.B.beieinerSammelstelleseiner
Gemeinde / Stadtteils abzugeben.
Unser Service
Eine umgehende Fachberatung erhalten Sie von unserem Service-Team:
- Deutschland: Telefon [phone], Festnetz 20ct/Anruf, Mobilfunk max. 60 ct/Anruf
- Österreich, Universal: Telefon +43 / 662-4485 59, Festnetz je nach Betreiber, Fachberatung
Heimwerken – Otto: +43 / 316-606 159 Festnetz je nach Betreiber, Beratung
Heimwerken – Quelle: +43 / 662-9005 59 Festnetz je nach Betreiber, Fachberatung
Heimwerken
- Schweiz, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
- Niederlande, call center 0900-1901 (15ct/Min.)
Um Ihnen schnell helfen zu können, nennen Sie uns bitte:
Artikelbezeichnung: Badewannenaufsatz mit Schiebetür und Wandhalterung 49987250–1026816
und die Artikelnummer unter der Sie den Artikel bestellt haben (siehe Rechnung).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg

- 11 -
Aufbauanleitung
Badewannenaufsatz
Istruzioni d‘installazione
Sopravasca
Installation Instruction
Bath screen
Montagehandleiding
Opzetstuk badkuip
Instructions d’installation
Pare-baignoire
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Instruction No. 01146499872501026816
wall-mounted bath screen
with sliding door
49987250–1026816
1200 x 1400 mm

- 12 -
IMPORTANT: PLEASE KEEP THIS DOCUMENT FOR LATER REFERENCE!
READ CAREFULLY!
Indented use
- This product is a prefabricated unit for showering.
- This product is intended for use in private spheres only.
Safety instructions
- Choking hazard / danger of injury! Do not let children play with the packaging.
They might suffocate by the wrapping or injure themselves with the packaging cover.
- Make sure that children do not take small parts such as nuts, cover caps or the like into their
mouths. They could swallow these and choke on them.
- Risk of damage! Please read the assembly instructions very carefully prior to assembling
and check the product for possible transportation damage. Be careful during the product‘s
assembly.
- The product must only be installed by competent persons. The assembly is recommended to
be conducted by two people.
- Danger of injury! During the assembly, please consider that some parts have sharp edges.
- Fix product to suitable and solid walls only.
- Caution: Thewallxtureofthepieceoffurnituremustbecarriedoutbyacompetentperson
because it requires customized plugs.
- Make sure that there are no wires or pipelines in the drilling ranges.
- Check the areas with a metal detector prior to drilling.
 - Handletheglasscomponentswithcare!Holdtheglasscomponentsrmlyduringinstallationto
not let them drop.
- Seal the shower partition with silicone from the outside. Do not use the product before lapse of
24 hours after sealing.
- To order spare parts (see part‘s list), please contact the customer service.
- Installation accessories are not included and need to be purchased from a specialist
retailer.
Maintenance instructions
Use a sponge or a soft cloth for cleaning and care. By no means use any aggressive liquids or cle-
aning agents containing solvents. Never use sharp objects, steel wool, chemicals or sandy scouring
agents for cleaning. These lead to surface damage and loss of warranty. Slight lime deposits are
easily removed with some household vinegar.
Clean the glass surfaces with a wet cloth and some glass cleaner and wipe with a dry cloth.
We recommend drying the glass with a squeegee after showering.

- 13 -
This product is heavy and may require
two people to install.

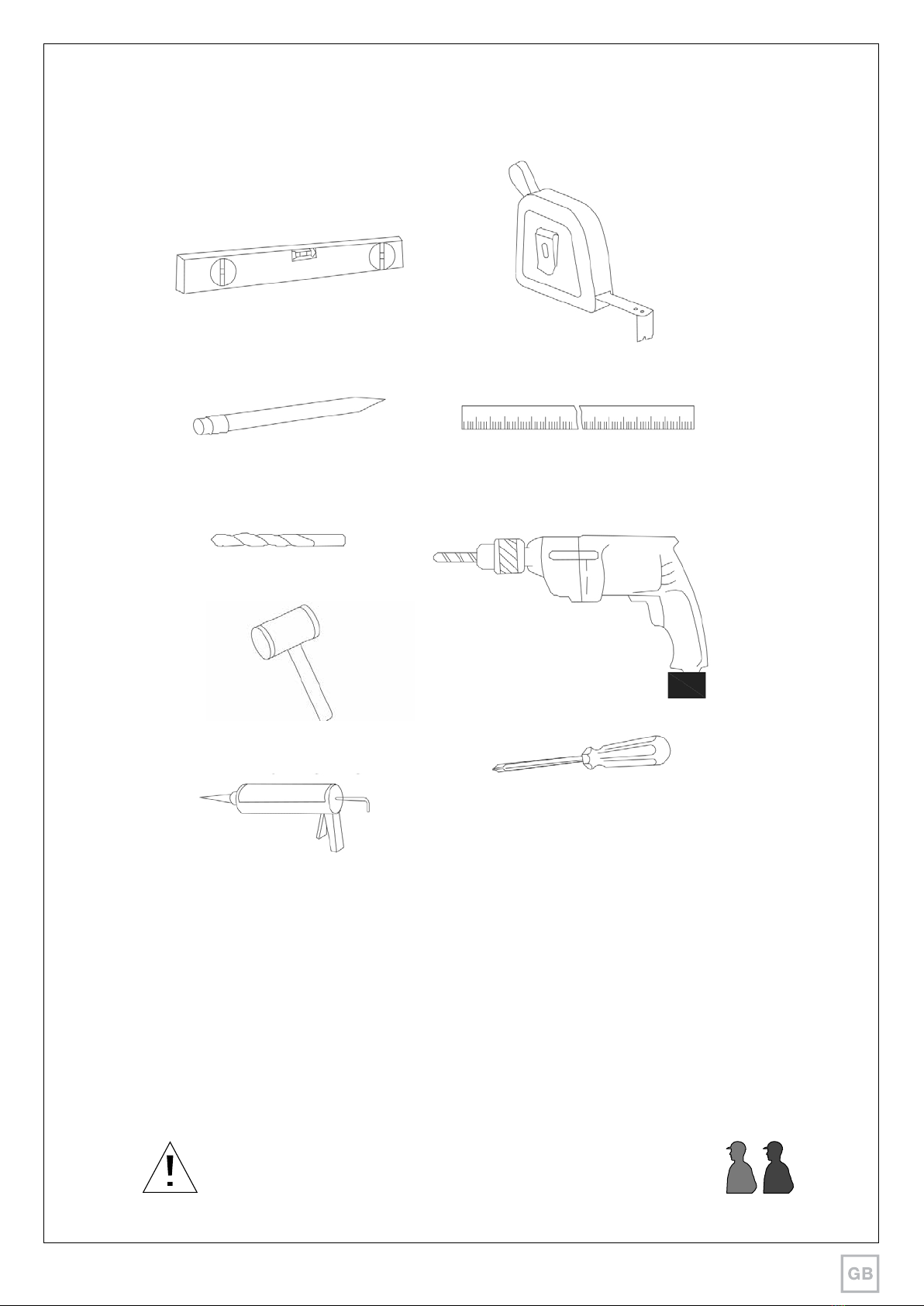

Tools required
spirit level tape measure
ruler
electric drill
screwdriver
3mm + 6mm drill bit
silicone spray gun
pencil
wooden hammer

- 14 -
Box contents

- 15 -

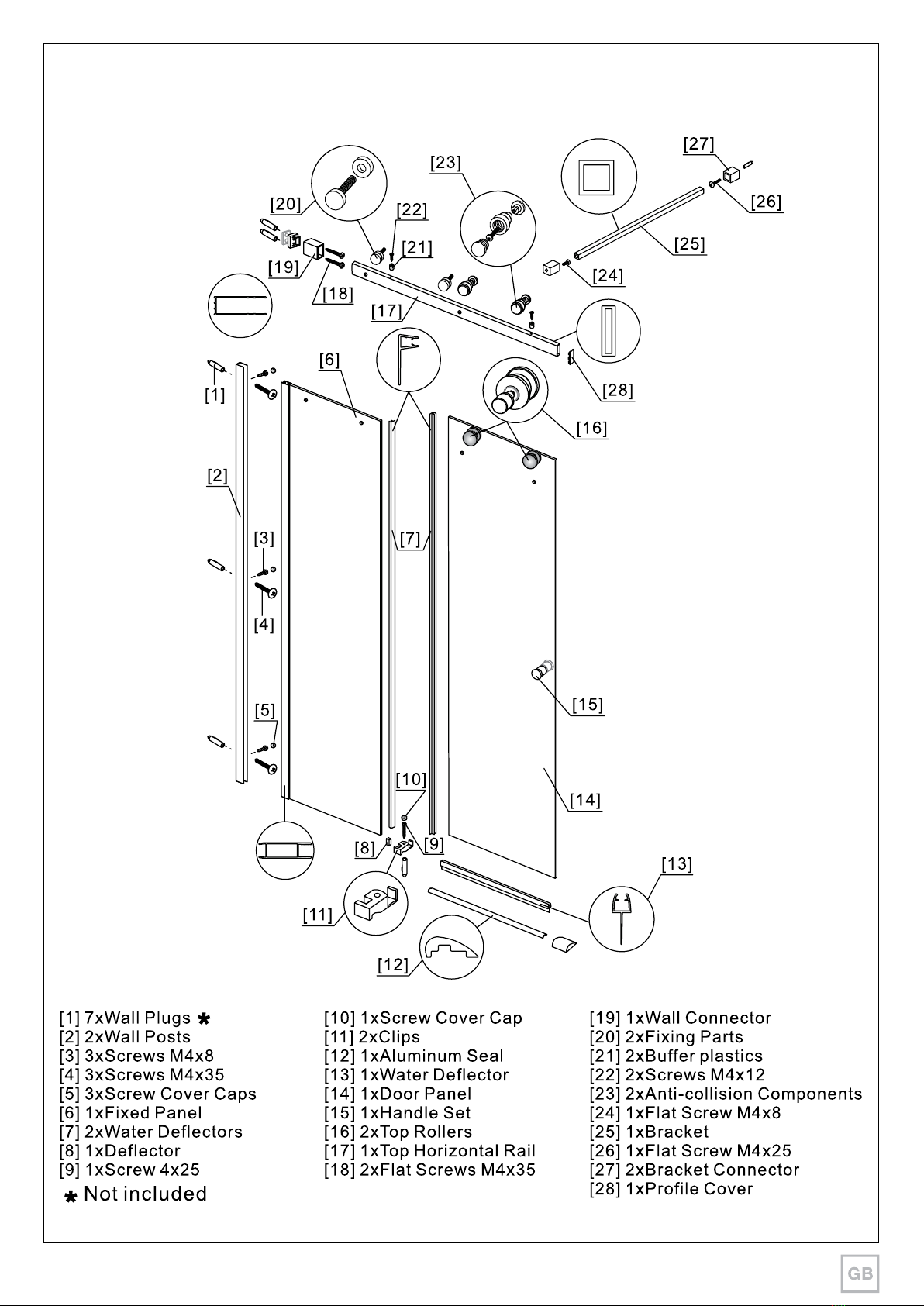

Assembly drawing

- 16 -
Step 1
Step 1

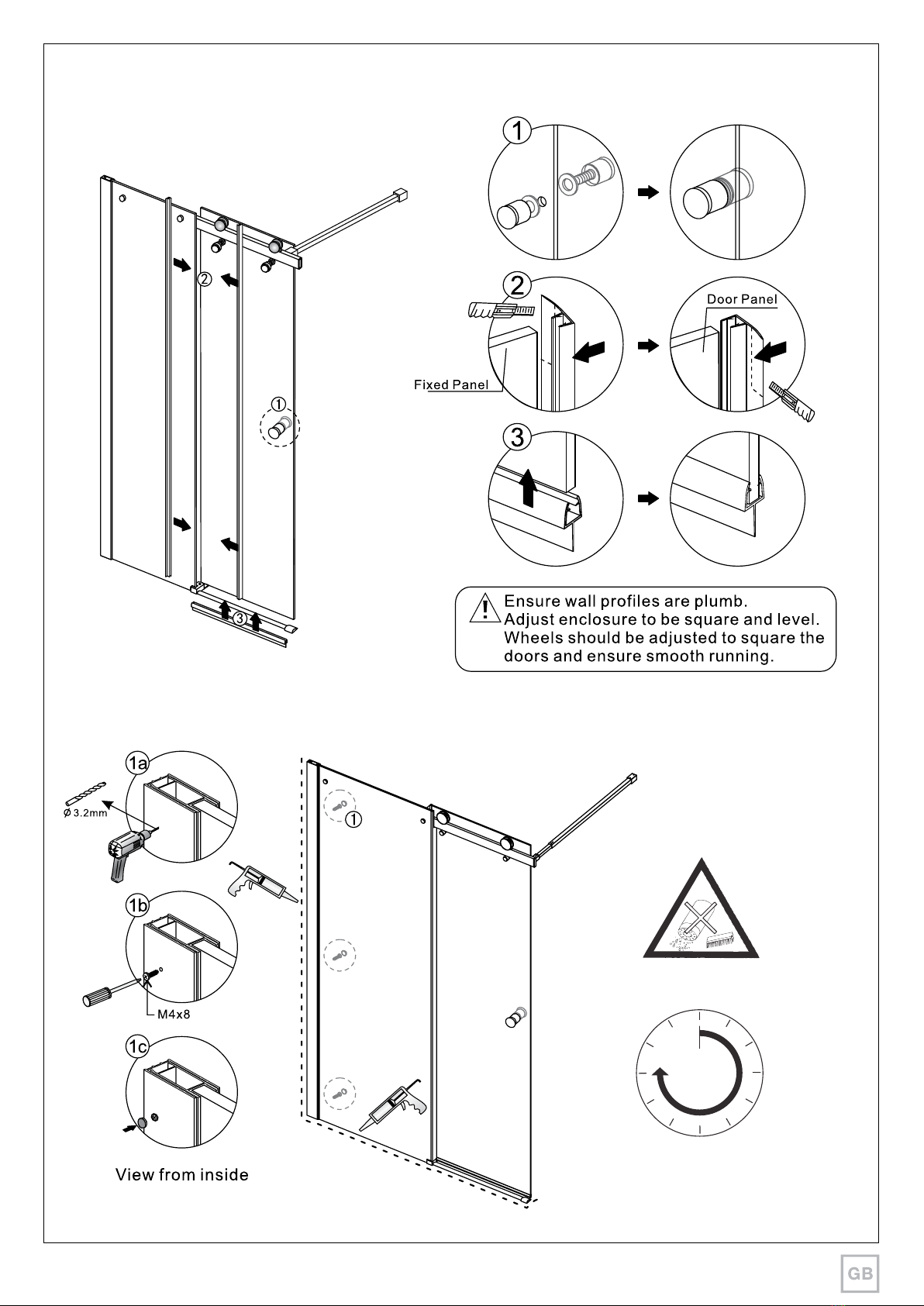

Installation steps

- 17 -

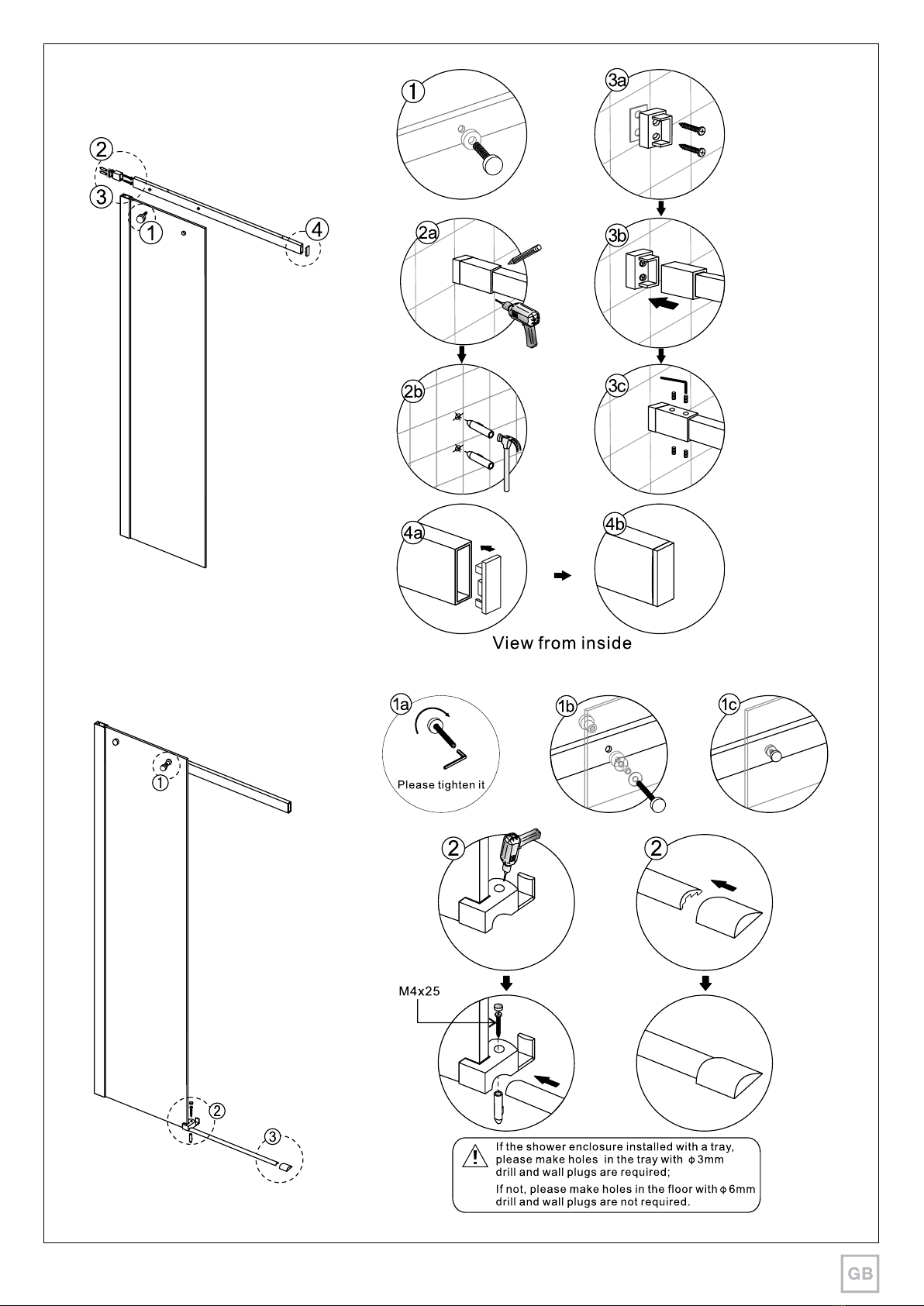

Step 3
Step 4

- 18 -
Step 5
Step 6

- 19 -
Step 7
Step 8
Allow 24 hours for silicone
todrybeforerstuse.
24
hours

- 20 -
Disposal
Should the product no longer be serviceable, every consumer has a statutory obligation to dispose of
old appliances separately from domestic waste and dispose of them e.g. at a local authority / district
collection point.
Our service
You will receive prompt professional advice from our service team:
- Germany: Telephone [phone], Land line 20ct/call, mobile telephone connection 60ct/
call max.
- Austria, Universal: Telephone +43 / 662-4485 59 landline depending on provider,
Home improvement expert service - Otto: +43 / 316-606 159 landline depending on provider,
Home improvement expert service - Quelle: +43 / 662-9005 59 landline depending on provider,
Home improvement expert service
- Switzerland, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
- The Netherlands: call center 0900-1901 (15ct/min.)
Inordertoassistyoumoreefciently,pleasetellusthe:
product designation: wall-mounted bath screen with sliding door 49987250–1026816
and item number you used to order the item (see invoice).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg
