TOOLS REQUIRED
Phillips Screwdriver Wire Cutters Pliers Step Ladder
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
READ AND SAVE THESE INSTRUCTIONS
SAFETY TIPS
1. Proceed with caution. Read all instructions before beginning the installation.
2. WARNING! This fan may be operated only with a 2-pole switch with a 3mm contact opening each.
3. Only an authorized electrician should execute the installation.
4. The installation height, i.e. the distance between the blades and the floor, should be at least 2.3 m.
5. Always maintain the distance between the lamp and inflammable materials (curtains, wall, etc.), as indicated on the pictogram.
6. Make sure the fan is securely fastened at the ceiling.
7. WARNING! Do not use a dimmer type switch to control the fan speed.
8. WARNING! To prevent injuries, make sure the blades are not bent and that there are no objects with in the area of rotation.
9. WARNING! Due to European safety regulations, if the flush mount option is elected, the fan must not be re-installed utilizing the downrod. If attempted, this may
cause a serious injury. When assembling the fan, please follow your local safety regulations.
10. WARNING: Do Not use this fan in the same room at the same time as a gas or fuel burning fire, unless the flue has been tested under these conditions of use by a competent person.
11. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
12.Suitable for use indoors.
13. Before disassembling light kit, make sure the power supply is disconnected from the main supply. Power supply can be on only after installation is completed.
14. The lampshade should not be removed from the light bulb when the power supply is on.
15. Replacement of light bulb is only possible when the light kit has cooled down, and the power supply is disconnected from the main supply.
16.Make sure the lampshade is in the fixed position when operating the product.
17.Means for all poles disconnection having a contact separation that provide full disconnection under over voltage category III conditions must be incorporated in the
fixed wiring in accordance with national wiring rules.
18.IP20 The fan is designed for indoor use. It is not designed for installation in a bathroom or any damp area. Please ensure that the lamp does not come into contact
with water.

3
Saynet-EI-Magnolia-WH20
תוחיטבל םיפיט
תוארוהה תא רומשו ארק
:תואבה תוארוהה יפל לועפל ודיפקה ,םישנאב העיגפ וא תולמשחתה ,הפירשל ןוכיס תתחפהל :הרהזא
.הנקתהב ליחתתש ינפל תוארוהה לכ תא ארק .תוריהזב ךשמה .1
.דחא לכ מ"מ 3 עגמ חתפ םע יבטוק-וד גתמ םע קר לעפומ תויהל לוכי הז ררוואמ !הרהזא .2
.הנקתהה תא עצבל ךירצ השרומ יאלמשח קר .3
.רטמ 2.3 תוחפל תויהל ךירצ ,הפצרל םיבהלה ןיב קחרמה רמולכ ,ררוואמה תנקתה הבוג .4
.המרגוטקיפב ןיוצמש יפכ ,)'וכו ריק ,תונוליו( םיקילד םירמוחל הרונמה ןיב קחרמה לע דימת רומש .5
.הרקתל בטיה קזוחמו דומצ ררוואמהש אדו .6
.ררוואמה תוריהמב טולשל ידכ )םמע( רמיד גוסמ גתמב שמתשהל ןיא !הרהזא .7
.בוביסה רוזאב םיצפח ןיאשו םיפופכ םניא םיבהלהש ואדוו ,תועיצפ עונמל ידכ !הרהזא .8
רבדה .הילת טומב שומיש ךות שדחמ ררוואמה תא ןיקתהל רוסא ,הילת טומ אלל הנקתהה תורשפאב רחבת םא ,תויפוריאה תוחיטבה תונקת לשב !הרהזא .9
.תוימוקמה תוחיטבה תונקת רחא םג בוקע אנא ,ררוואמה תבכרה תעב .השק העיגפל םורגל לולע
םדא ידי לע ולא שומיש יאנת תחת הטילפה הקדבנ ןכ םא אלא ,קלד וא זג תועצמאב תקלודה שא וב שיש ןמזבו רדחב הז ררוואמב שמתשהל ןיא :הרהזא .10
.ךכל ךמסומה
תחת וא( שומישה יבגל הכרדה םהל הנתינ םא ,עדיו ןויסינ רסוח וא תותחפומ תוישפנ וא תויזיפ תולוכי םע םישנאו הלעמו 8 ליגמ םידליל םג דעוימ הז רישכמ .11
.חוקיפ אלל םידלי ידי לע ועצובי אל רצומה תקוזחתו יוקינ .רישכמב וקחשי אל םידלי .תונכסה תא םיניבמ םהו החוטב הרוצב רישכמב )החגשה
.תיבה ךותב שומישל םיאתמ .12
.הנקתהה םויס רחאל קר לעפומ תויהל לוכי חוכה קפס .ישארה קפסהמ קתונמ חוכה קפס יכ ואדוו ,הרואתה תכרע קוריפ ינפל .13
.למשחה תקפסא קותינ ינפל הרונהמ ליהאה תא ריסהל ןיא .14
.ישארה קפסהמ תקתונמ למשחה תקפסאו ,הררקתה הרואתה תכרע רשאכ קר תירשפא הרונ תפלחה .15
.רצומה תלעפה תעב בטיה עבוקמו ול דעוימה םוקמב בכרומ ליהאהש אדוו .16
םאתהב עובקה טוויחב םיבלושמ תויהל םיבייח III הירוגטקמ הובג חתמ ייאנתב אלמ קותינ םירשפאמה ,עגמ תדרפה םע םיבטקה לכ קותינל םיעצמאה .17
.םיימואלה טוויחה יללכל
.םימ םע עגמב אובת אל הרונמהש אדוו אנא .חל רוזאב וא היטבמא רדחב הנקתהל דעוימ וניא אוה .תיבה ךותב שומישל דעוימ ררוואמהIP20 .18
םישרדנ םילכ
םלוס ריילפ לבכ ךתוח ספיליפ גרבמ

4
Saynet-EI-Magnolia-WH20
FEATURES
םינייפאמ
DOWNROD INSTALLATION - For normal ceilings
תוליגר תורקת רובע – דרוי דומע יבג לע הנקתה

5
Saynet-EI-Magnolia-WH20
Unpack and inspect fan carefully to be certain all contents are included. Turn off power
at fuse box to avoid possible electrical shock.
1
PREPARING FOR INSTALLATION
הנקתהל הנכה
MOUNTING BRACKET INSTALLATION
הילת תבשות תנקתה
.םינפב םיקלחה לכש אדוותו תוריהזב הזיראהמ ררוואמה תא אצוה
תולמשחתה עונמל ידכ למשחה ןוראב ישארה חוכה גתמ תא דרוה
.תירשפא
2
Loosen but don’t remove the screws at the bottom of canopy;
remove the mounting bracket from the canopy (if applicable).
רגוסה תא רסה .הפוחה תיתחתבש םיגרבה תא ריסת לא ךא ררחש
.)יטנוולר םא( הפוחהמ הבכרהה תבשותבש

6
Saynet-EI-Magnolia-WH20
MOUNTING BRACKET INSTALLATION
הילת תבשות תנקתה
3
תרזעב הרקתל הילתה תבשות תא בטיה גרבהו הרקתב םירוח ינש חדק
קיזחהל תלגוסמ תויהל הרומא הנקתהה תטלפ .םיקפוסמה ץע יגרבו תויקסדה
הבכרה תעב תוריהז יעצמאב טוקנל שי - הרעה .ג"ק 15.9 תוחפל לש לקשמ
םירבחמו םיגרב שורדל תויושע ולא תורקת ,החוטב הנקתהל .ןוטב תורקתל
.רצומה םע םיקפוסמה הלא רשאמ רתוי םיקזח םינגוע וא קיטסלפמ

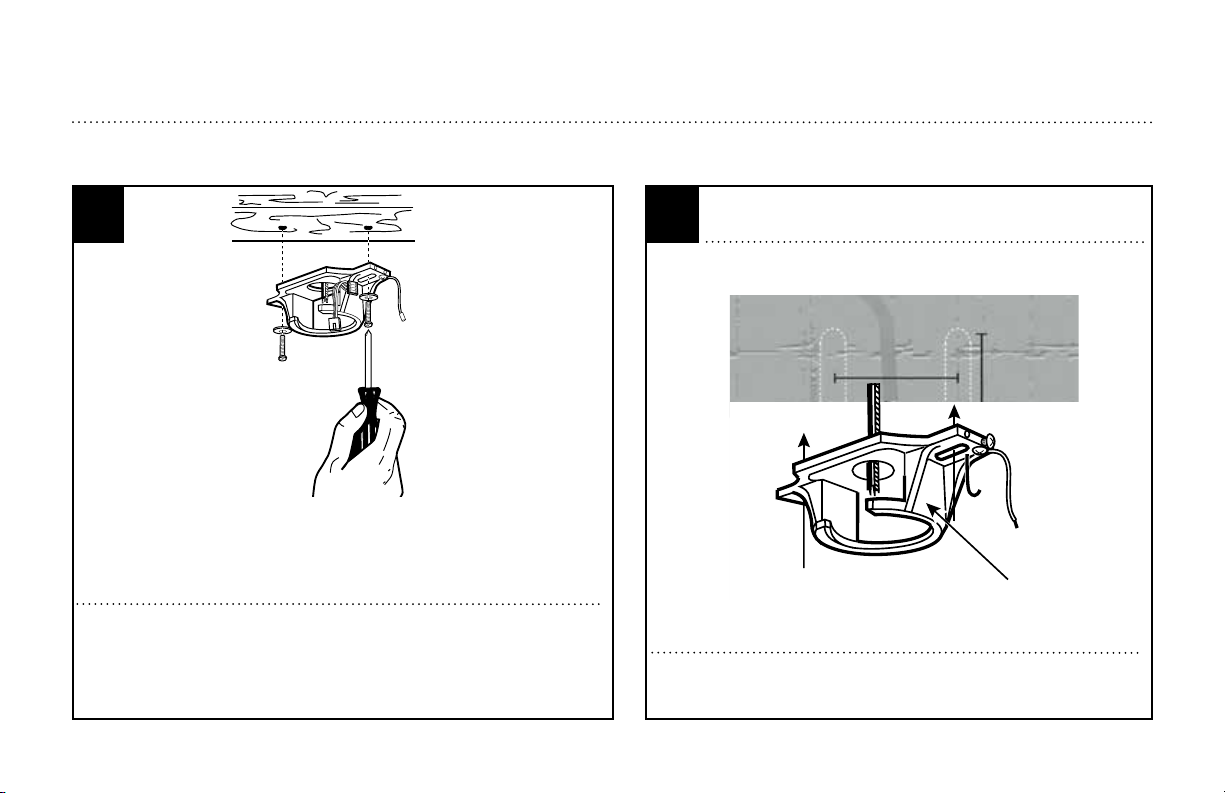

Drill two mounting holes in the ceiling joist and securely screw the mounting bracket to the
ceiling using the washers and wood screws provided. The mounting plate should be able to
hold a weight of at least 15.9kgs (35 lbs). NOTE - Proper care must be taken when mounting to
concrete ceilings. For safe mounting, these ceilings may require stronger screws and plastic
plugs or anchors than supplied with the product.
Drill one hole on each side of the supply mains for the expansion anchors. Measure this
distance using the oval slots in the mounting bracket (1) as a guide.
4
(1)
Note: Proper care must be taken when mounting to concrete ceilings and add
the expansion anchors installation step for mounting bracket.
תורקת לע הנקתהה תעב תוריהז הנשמב טוקנל שי :הרעה
.ררוואמה תבשות קוזיחל םידחוימ ובמ'ג יגרבב שמתשהלו ןוטב
שי .ובמ'גה יגרב רובע תבשותה ידיצמ דחא לכב דחא רוח חודקל שי
)1( הבכרהה תבשותבש םיצירחה תועצמאב חודיקה יקחרמ תא דודמל
.ףרוצמה ךירדמה י"פע

7
Saynet-EI-Magnolia-WH20
MOUNTING BRACKET INSTALLATION
הילת תבשות תנקתה

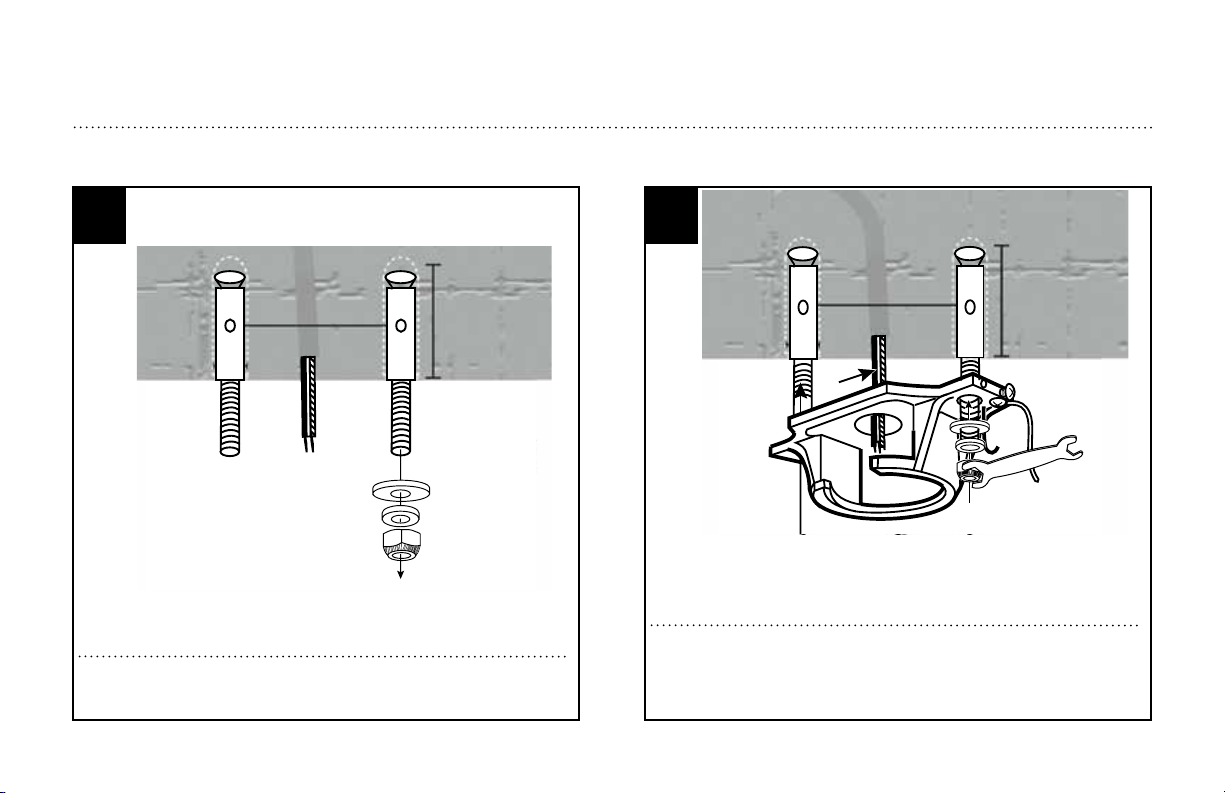

Drive the expansion anchors (1) into the holes. (Note: do not detach hex nut (2), spring
washer (3) and metal washer (4) for this step).
5
(1)
(4)
(3)
(2)
Tighten hex nut until feel the metal expansion anchor is not working loose.
6
םהש ומכ םירוחה ךותל )1( ובמ'גה יגרב תא סנכה
)םמוקממ תויקסדה וא םימואה תא ררחשת לא ,בל םיש( ומוקמב קדהתמו בחרתמ ובמ'גה גרובש שיגרתש דע םואה תא גרבה
.קזוחמו קדוהמ בצמל דע

8
Saynet-EI-Magnolia-WH20
MOUNTING BRACKET INSTALLATION
הילת תבשות תנקתה
Remove the hex nut, spring washer, metal washer, keep them for next step usage.
7
Pull the supply mains (1) through the center of the ceiling, and align the two oval holes
in the mounting bracket with the expansion anchors (1), re-install metal washer,
spring washer and hex nut, tighten the hex nut until the mounting bracket is fix stably.
8
(1)
.אבה בלשב שומישל םתוא רומשו תויקסדהו םואה גרוב תא רסה ,תעכ
ינש תא רשייו ,הרקתה זכרמ ךרד )1( למשחה תשר ילבכ תא ךושמ
תויקסדה תא רבח ,)1(ובמ'גה יגרב םע הבכרהה תבשותב םירוחה
תבשותש דע גירבהל ךשמה ,קדוהמ בצמל דע גרבהו םואה גרובו
.תוביציב עבקתת הבכרה

9
Saynet-EI-Magnolia-WH20
MOUNTING BRACKET INSTALLATION
הילת תבשות תנקתה
Repeat for another one of the expansion anchors.
9
.ינשה ובמ'גה גרובל םג ךילהת ותואב ךשמה
Follow diagram above to make wiring connections to the termi-
nal block on the mounting bracket.
To
Connector:
Live (L)
Neutral (N)
Ground
From House: TERMINAL BLOCK
Wiring:
10
WIRING OPTIONS
טוויח תויורשפא
טוויח
:תיבהמ טוויח םיקדהמ תספוק :רבחמל
(L) הזאפ
(N) ספא
הקראה
לע םיקדהמ תספוקל םירוביח רוציל ידכ םישרתה רחא בוקע
.תבשותה

10
Saynet-EI-Magnolia-WH20
BLADES INSTALLATION
םיבהלה תנקתה
11

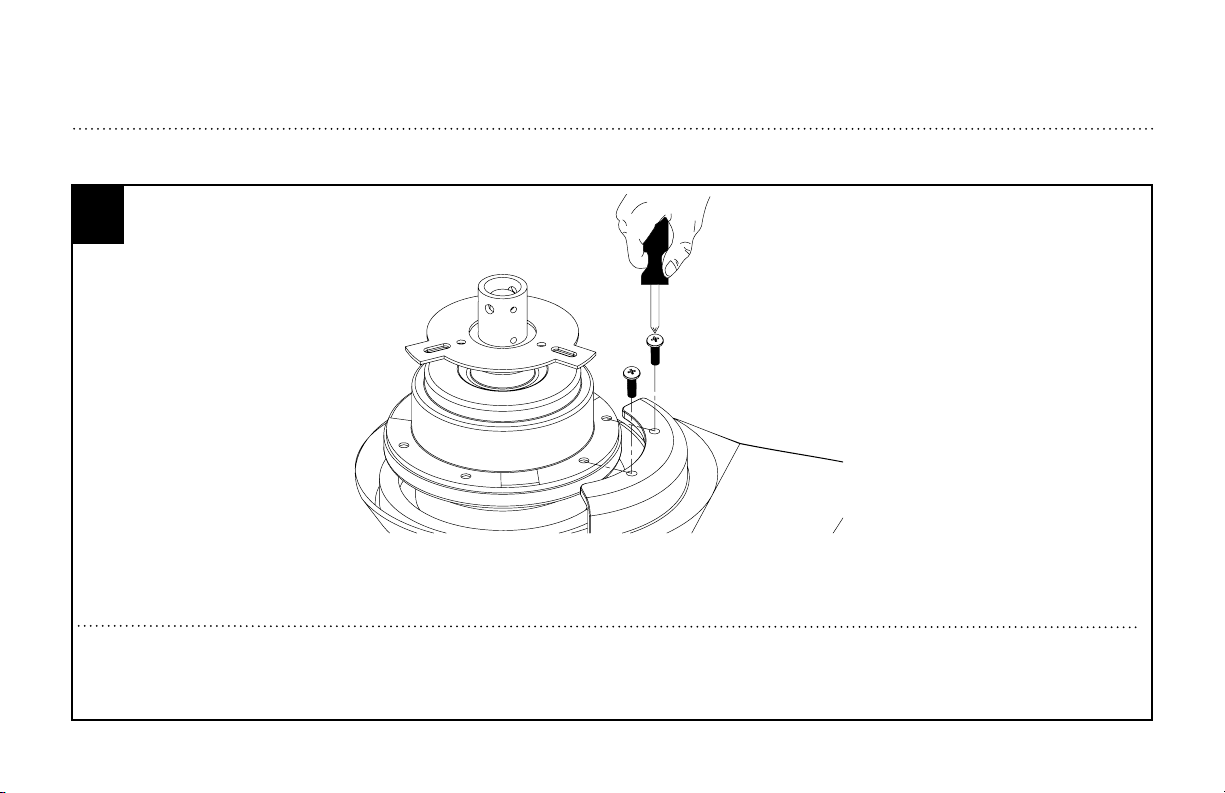

Attach blade assembly to DC motor using the motor screws provided, tighten screws securely.
NOTE: the noise-dampening motor gaskets has been pre-installed on the DC motor.
.בטיה םתוא קדהו םיפרוצמה עונמה יגרב תועצמאב DC -ה עונמל םיבהלה תא רבח
.DC -ה עונמ לע שארמ ונקתוה עונמה ישער תא םימצמצמה םימטא :הרעה

11
Saynet-EI-Magnolia-WH20

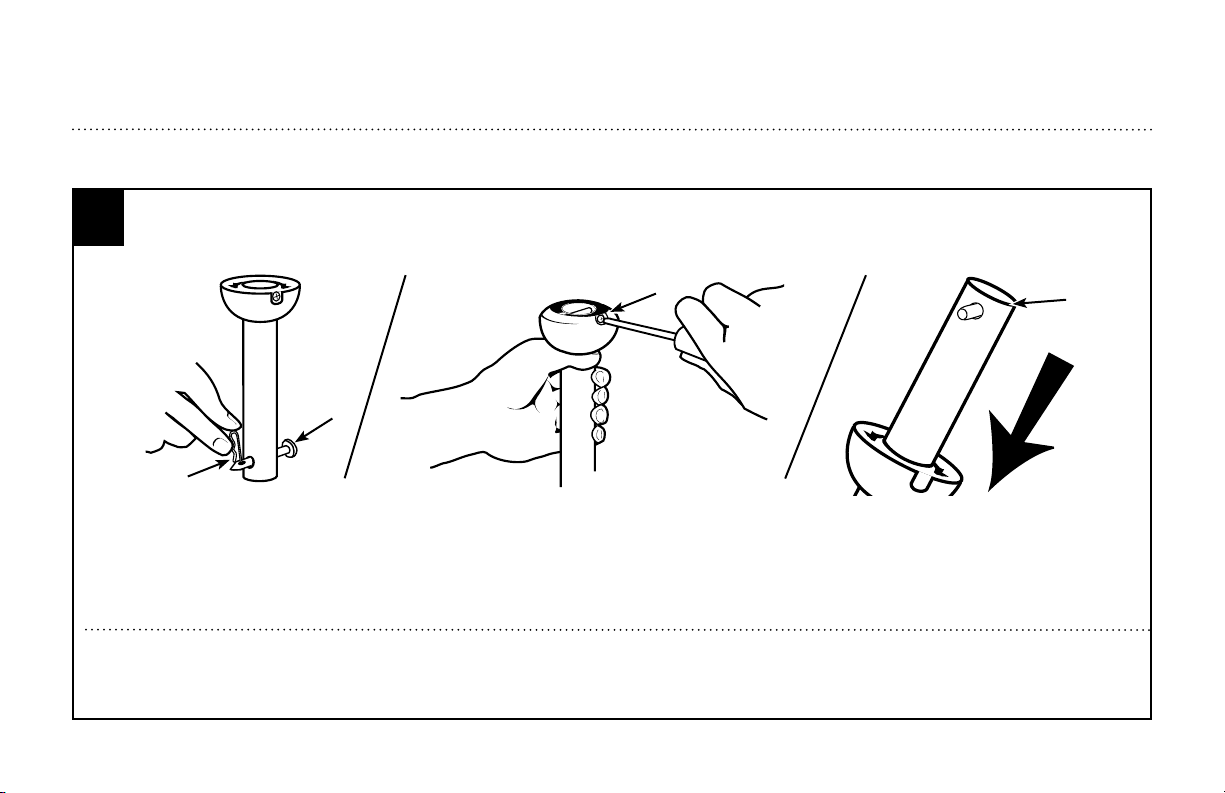

Remove clamp pin (2) and cross pin (1) from down rod. Loosen set screw in down rod ball (3) until ball moves easily up and down the down rod. Slide down rod ball off the down rod, expos-
ing cross pin (4). Remove cross pin and save for later use.
12
DOWNROD MOUNT
הילת טומ תנקתה
2
1
34
תא הטמל קלחה .הטמו הלעמ תולקב ענ רודכהש דע )3( טומבש רודכהמ םע הגרבה תא ררחש .טומהמ )1( ןוחטיבה ןיפה תאו )2( ןוחטיבה תכיס תא רסה
.רתוי רחואמ שומישל רומשו בלצה גרוב תא רסה .)4( בלצה גרוב תא ףושחו , טומהמ טומה רודכ

12
Saynet-EI-Magnolia-WH20
13

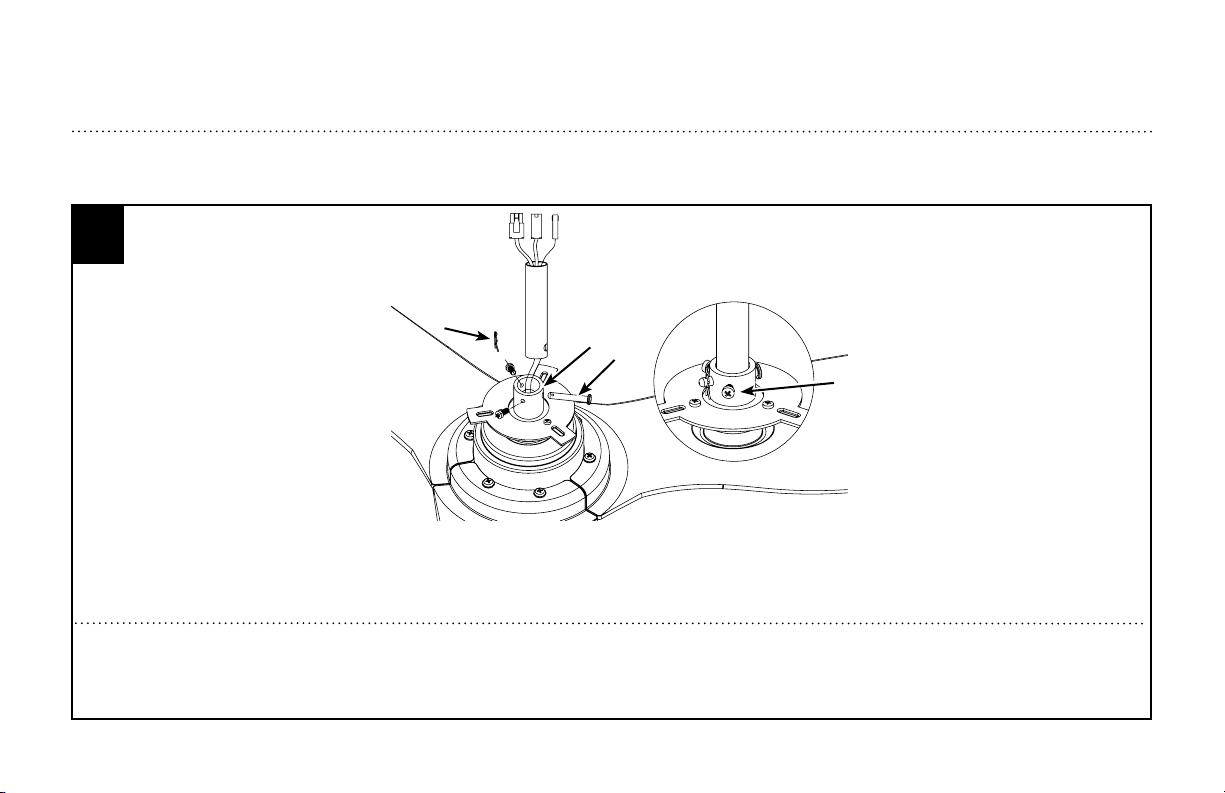

Carefully thread lead wires and plug through the down rod assembly. Loosen set screws in down rod coupling (1). Insert down rod into down rod coupling. Make sure to align hole in down rod
with the hole in coupling. Install yoke cross pin (2) through yoke and down rod. Insert clamp pin (3) into cross pin until it snaps into place. Tighten set screws (4) in coupling.
Note: Avoid for damage the wire and plug, and smooth assemble the lead wire, separately push the connector with light wire, motor wire and ground wire through the down rod for assembling.
DOWNROD MOUNT
הילת טומ תנקתה
4
3
12
תא רשייל דפקה .טומה תערגמל טומה תא סנכה .)1( טומה תא םיבציימה םיגרבה תא ררחש .טומבש לולכמה ךרד םתוא רבחו למשחה יטוח תוריהזב לחשה
.טומבש )4( בוצייה יגרב תא קדה .המוקמב לעניתש דע )3( ןוחטיבה תכיס תא סנכה .טומה ךרד )2( ןוחטיבה ןיפ תא סנכה .וילא ליבקמה רוחה םע טומב רוחה
למשחה יטוח תא רבחל ןכמ רחאלו תונידעבו תוריהז הנשמב טוקנל שי ,ררוואמה טומל םתסנכה תעב למשחה ירבחמו למשחה יטוחב תועיגפמ ענמיה :הרעה
.םיעבצה יפל

13
Saynet-EI-Magnolia-WH20
14
Orderly attach the upper motor housing (1), canopy cover ring (2), canopy (3) and hang ball (4) cover to the down rod for assembling.
Re-install cross pin into downrod and slide downrod ball up until cross pin fits firmly into ball. Tighten set screw in ball.
.הילת טומל )4( רודכה יוסיכו )3( הפוחה ,)2( הפוחה יוסיכ )1( ןוילעה עונמה תיב תא רקובמ ןפואב רבח
.רודכב גרובה תא קדה .רודכה ךותל בטיה סנכית בחורה תכיסש דע הלעמ יפלכ רודכה תא קלחהו הילת טומל בחורה תכיס תא שדחמ ןקתה
DOWNROD MOUNT
הילת טומ תנקתה
4
3
2
1

14
Saynet-EI-Magnolia-WH20

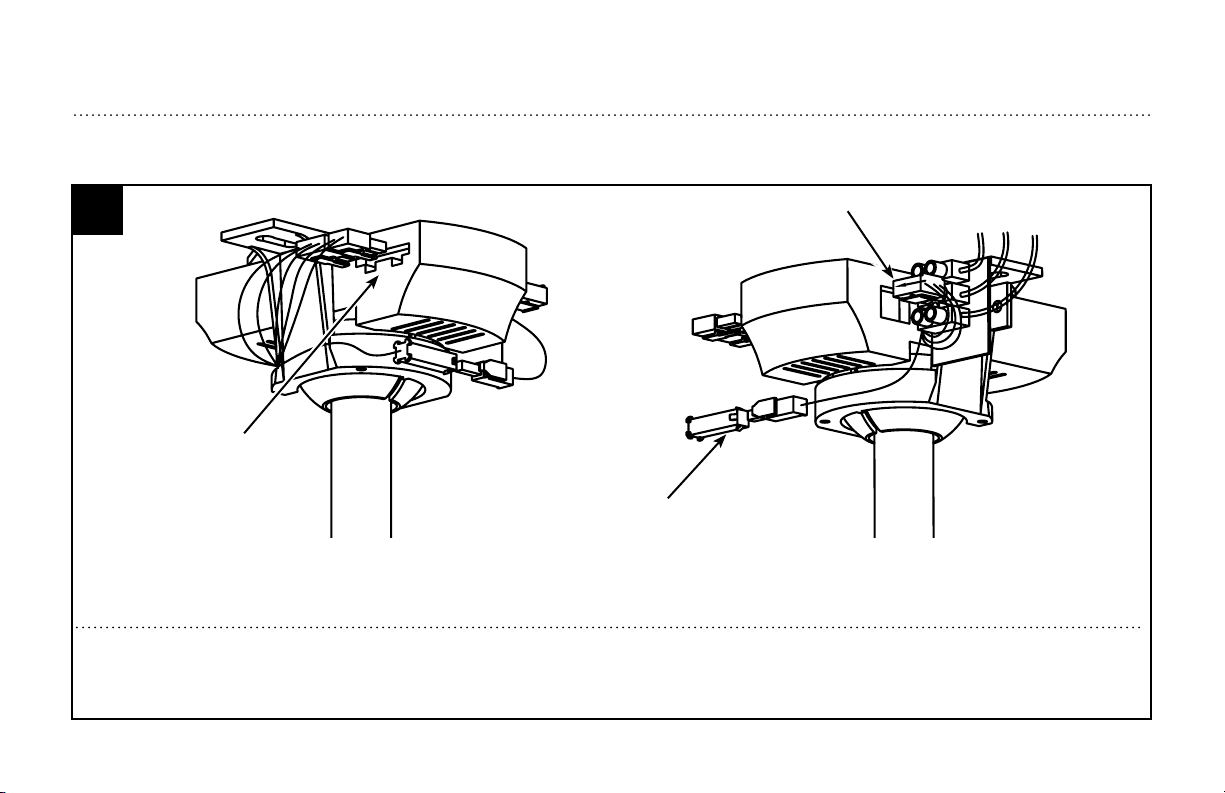

After hanging fan onto the mounting bracket, make sure plug connectors from the ceiling fan
and terminal block (1) are moved away from the space located above the downrod ball (2).
Slide the remote receiver into the space above the downrod ball as shown.
16
תספוקו םיריהמה םירבחמה יכ אדוו ,תבשותה לע ררוואמה תיילת רחאל
קלחה .)2( הילת טומ לעש רודכה לעמ םקוממה ללחהמ םיקחרומ )1( םיקדהמ
.ראותמכ טומה לש רודכה לעמש ללחל קוחר טלשל טלקמה תא
2
1
MOUNTING BRACKET INSTALLATION
תבשותה לע ותנקתהו ררוואמה תיילת
15
Carefully lift fan assembly onto mounting bracket. Rotate fan until notch on downrod
ball (1) engages the ridge (2) on the mounting bracket. This will allow for hands free
wiring.
תבכרומה הילת תבשות ךות לא ררוואמה לולכמ תא תוריהזב םרה
הילת טומ לעש )1( רודכב ץירחהש דע ררוואמה תא בבוס .הרקתה לע
.תויונפ םיידיב טוויח רשפאי הז .הילת תבשות לע )2( ןשה םע בלתשמ

15
Saynet-EI-Magnolia-WH20
MOUNTING BRACKET INSTALLATION
תבשותה לע ותנקתהו ררוואמה תיילת
17
1
2
3
While fan is hanging on bracket, plug 3-pole & 2-pole male connector from the fan into the 3-pole & 2-pole female connector from the remote receiver (1). Plug the 3-pole female connector
from the terminal block into the 3-pole male connector from the receiver (2). Attach the ground wire single pin (3) together from the down rod ball to the mounting bracket.
רבחמ תא רבח .)1( קוחר טלשה לש טלקמהמ 2- ו -3 הבקנה רבחמל ררוואמהמ תוטוממ 2 רבחמו 3 רבחמ תא רבח ,תבשותה לע יולת ררוואמהש ןמזב
תא קיזחמש תבשותה ףוגל )3( הקראה טוח תא רבח .)2( טלקמבש םיטוח 3 לעב רכזה רבחמל תבושתבש םיטחה תמצמ םיטוח 3 ללוכה הבקנה
.ררוואמה

16
Saynet-EI-Magnolia-WH20
SECURE TO CEILING
הרקתל עוביק
18
Loosen the 2 screws on the bottom of mounting bracket. (Do not remove) Raise the canopy up and align the keyholes on the bottom of the canopy with the 2 screws on the bottom of
mounting bracket. Rotate the canopy to engage the keyholes with the protruding screws. Tighten the screws to secure the canopy.
תיתחתבש םיגרבה ינש םע הפוחה תיתחתבש חתפמה ירוח תא רשייו הלעמ יפלכ הפוחה תא םרה )ריסת לא( .תבשותה תיתחתבש םיגרבה ינש תא ררחש
.הפוחה תא חטבאל ידכ םיגרבה תא קדה .םיגרבה ירוח תא םיאתהל ידכ הפוחה תא בבוס .תבשותה רגוס

17
Saynet-EI-Magnolia-WH20
The inside canopy cover ring (1) has two keyhole slots that allow it to be mounted onto the screw heads on the two protruding screws from the mounting bracket. Slide
the canopy cover ring up the downrod, and allow the two protruding screw heads to go into the keyhole slots. Once engaged, twist the canopy cover ring to lock it onto
the screw heads.
19
SECURE TO CEILING
הרקתל עוביק
1
יוסיכ תעבט תא קלחה .הבכרהה תבשותמ םיטלובה םיגרבה ינשב םיגרבה ישאר לע הבכרה םירשפאמה םירוח ינש שי )1( תימינפה הפוחה יוסיכ תעבטב
.םיגרבה ישאר לע התוא לוענל ידכ הפוחה יוסיכ תעבט תא בבוס ,תאז תעציבש רחאל .םירוחל סנכיהל םיטלובה גרובה ישאר ינשל רשפאו טומבש הפוחה

18
Saynet-EI-Magnolia-WH20
LIGHT FIXTURE INSTALLATION
הרואתה ףוג תנקתה
20

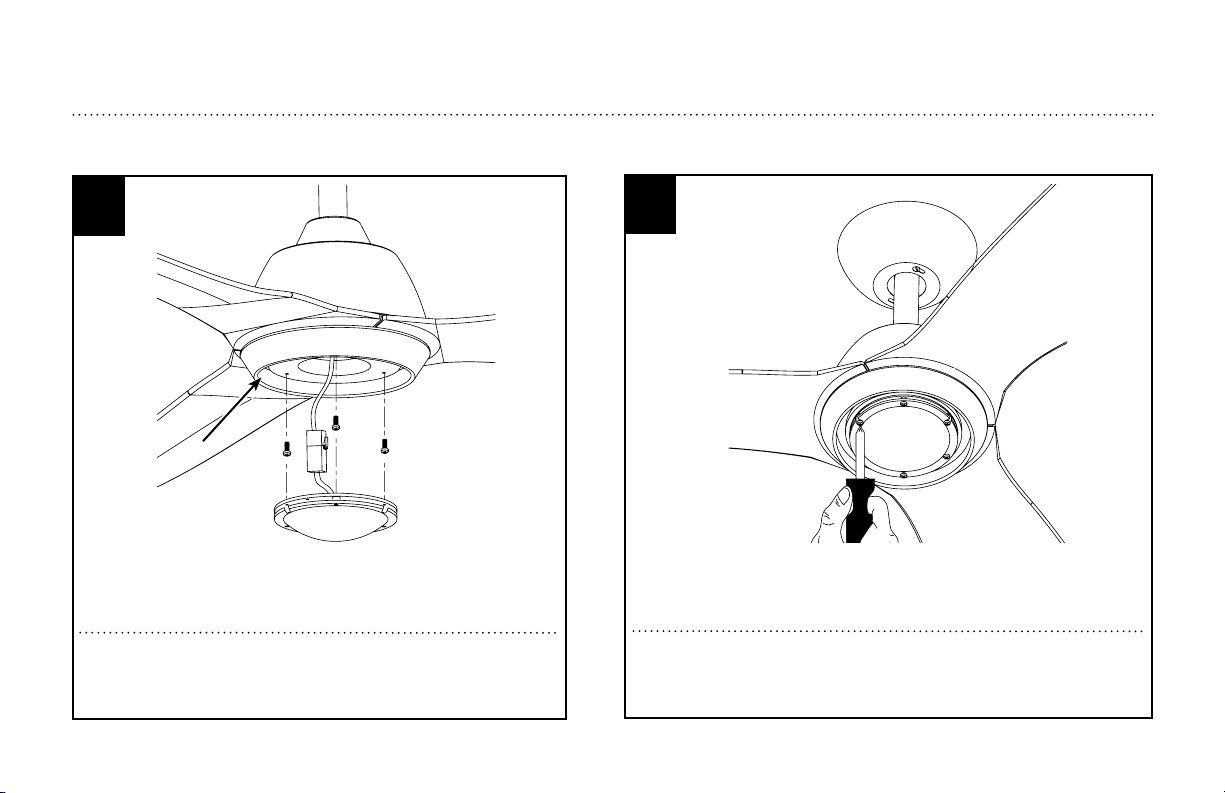

Remove the 3 screws on the metal decorative shade (1). Find the wire plugs from the
light kit and from the motor and slide together.
21
The light kit (1) has 3 closed holes, align the holes on the light kit to the screw holes from
the metal decorative shade. Raise the light kit to the metal decorative shade and tighten
three screws removed on last step to secure the light kit.
תא אצמ )1( יתכתמה יביטרוקדה יוסיכבש םיגרבה תשולש תא רסה
.דחי םתוא רבחו עונמהו הרואתה ףוג לש טוחה יעקת
הרואתה תכרעב םיצירחה תא רשיי .םיצירח 3 שי הרואתה תכרעב
הרואתה תכרע תא םרה .יתכתמה יביטרוקדה יוסיכהמ םיטלובה םיגרבל
םיצירחל סנכיהל יתכתמה יביטרוקדה יוסיכהמ םיטלובה םיגרבל תרשפאמה
.הרואתה תכרעב
1

19
Saynet-EI-Magnolia-WH20
LIGHT FIXTURE INSTALLATION
הרואתה ףוג תנקתה
22
הסינכה תא תוטילבל רשפאל ידכ ,הלעמ יפלכ תיכוכזה תא טעמ ףחד .)1( הרואתה תכרע ךותב תוטילבה םע וק רשייו )2( תיכוכזה ראווצב תולעתה תא רתא
.המוקמב לעניתש ידכ ןועשה ןוויכב תיכוכזה תא בבוסו תיכוכז לע תולעתה ךותל

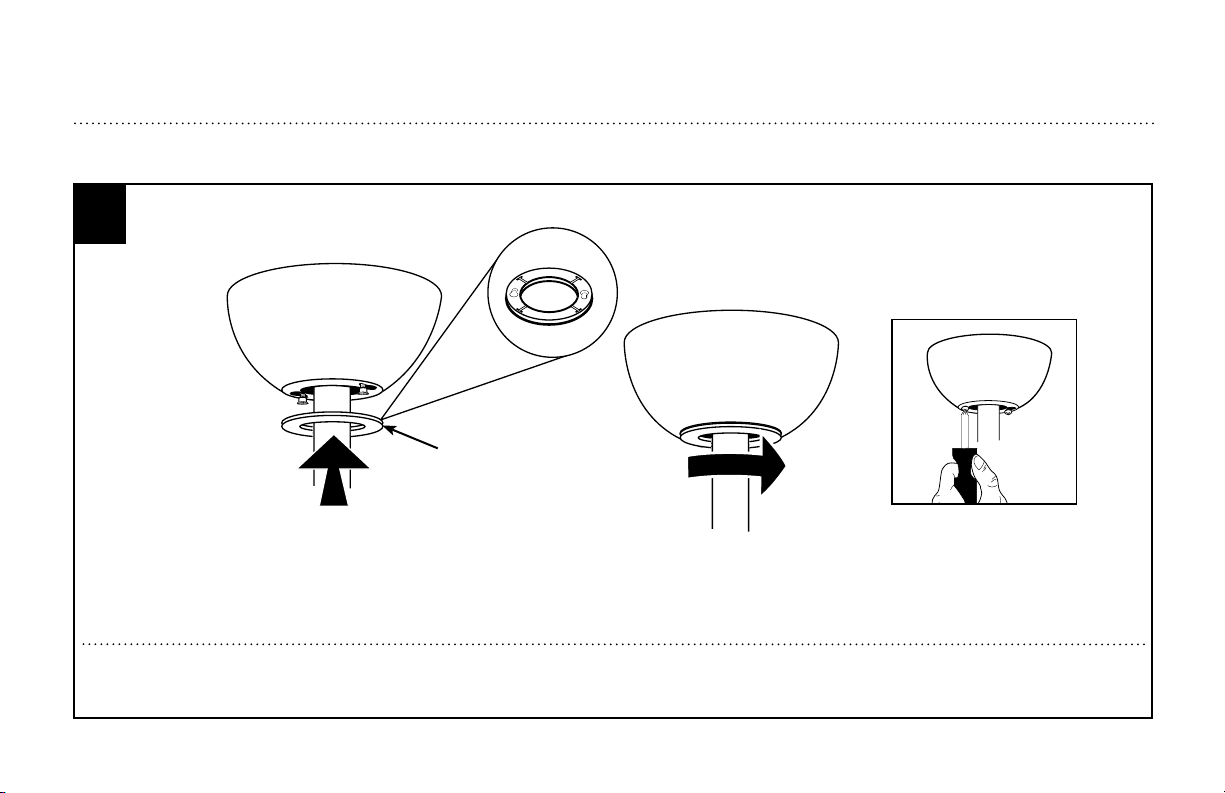

Locate the indentations on the neck of the glass (2) and align with the protrusions from the light kit (1). Lift the glass up allowing the protrusions to engage the indenta-
tions on the glass, and twist the glass clockwise to lock into place.
1
2

20
Saynet-EI-Magnolia-WH20
REMOTE CONTROL
קוחר טלש

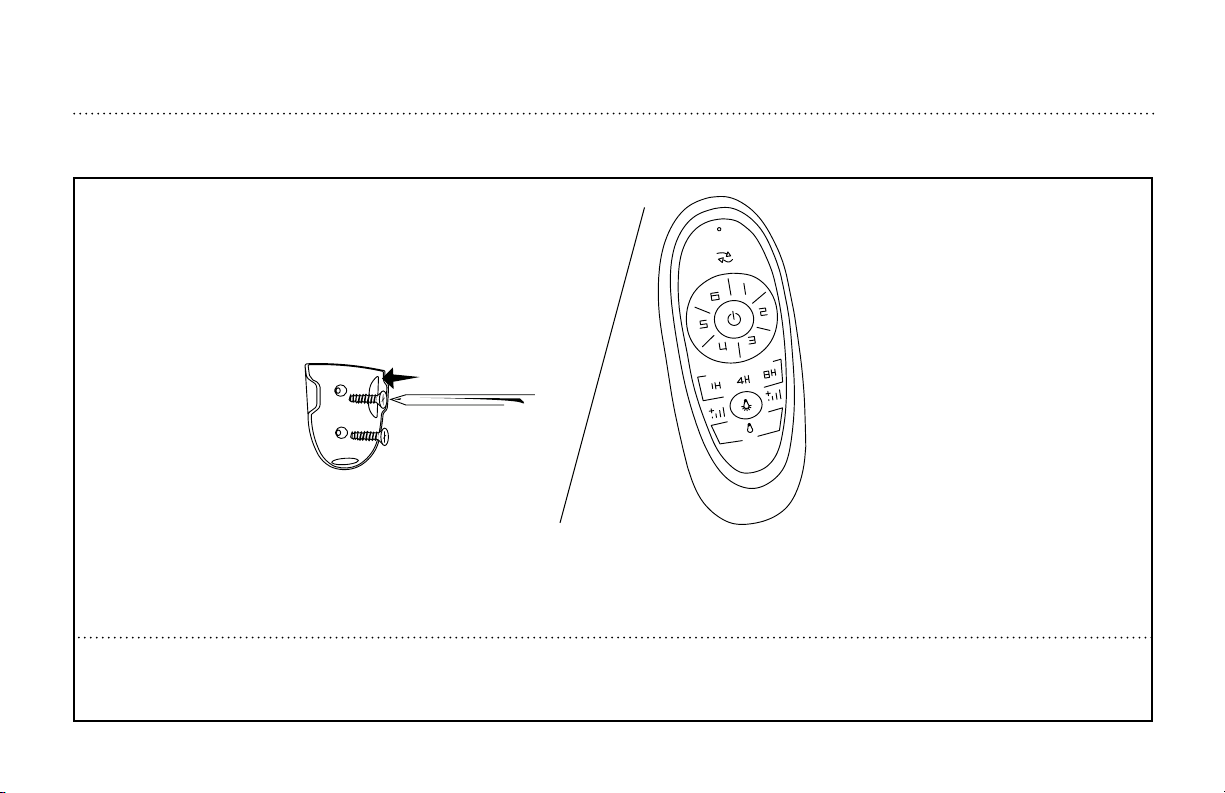

Mount the transmitter holder onto the wall using screws provided. Place the transmitter into the holder.
.קיזחמה ךותל רדשמה תא סנכה .םיפרוצמה םיגרבה תועצמאב ריקה לע רדשמה תבשות תא בכרה
