Introduction
4Using the Operator’s Manual
Product Identication
5 Record Identication Numbers
Operating Instructions
6Setup
6Operation
Parts
8 Parts Diagram
9Parts List
Rotary Head Repair
10 Rotary Head Repair Parts
Warranty
11 Warranty
TABLE OF CONTENTS

4
Using the Operator’s manual
The operating manual is an important part of your Surface Cleaner.
It should be read thoroughly before initial use and referred to often
to make sure adequate safety and service concerns are being
addressed.
Reading the owner’s manual thoroughly will help avoid personal injury
or damage to your pump. The information in this manual will offer you
the most effective tools for cleaning as well as the safest. By knowing
how best to operate this machine you will be better positioned to show
others who may also operate the unit.
This manual contains information for the complete range of WetJet
Surface Cleaners, and is placed in order starting from the safety
requirements to the operating functions of your pump. You can refer
back to the manual at any time to help troubleshoot any specic
operating functions, so store it with the machine at all times.
Attention: Read through the complete
manual prior to the initial use of your
Surface Cleaner
INTRODUCTION

5
Record Identication Numbers
16"Surface Cleaner
If you need to contact an Authorized Dealer or Customer Service line
(1-866-850-6662) for information on servicing, always provide the
product model and identication numbers.
You will need to locate the model and serial number for the pump and
record the information in the places provided below.
Date of Purchase:
Dealer Name:
Dealer Phone:
PRODUCT IDENTIFICATION

6
Set-Up
1. Fit the lower portion of the handle into the mounting brackets on the
cover and secure with the pins & clips.
2. Next, tighten the hose end into the gun mounted onto the upper
portion of the handle. Use teon tape on the hose ends.
3. Once this is complete, join the two sections of the handle together
and secure with the pins & clips. Tighten the other end of the hose
into the top of the rotary head.
4. Turn the cover over and check to ensure that the nozzle tips are
securely tightened and the spray pattern is in line with the rotary
arm.
5. It is important to adjust and tighten the rotary head so the rotary
arm spray tips are a minimum of 1" distance from the surface being
cleaned.
Operation
The Surface Cleaning System you have purchased connects directly
to your high pressure hose and pressure washer by means of quick
couplers, operating to a maximum of 4 000 PSI.
This Surface Cleaner is designed to operate with both hot & cold
water pressure washers. We recommend that you supply grease to
the rotary head every 30 – 40 hours of use.
During operation, should you experience a buildup of small stones or
other foreign material within the cover, we recommend that you simply
tip the cleaner on its side at 45° which should expel any foreign
materials. This will give longer wear to your tips and rotary arm.
The tips that have been installed on your surface cleaning system
permit the use of your cleaner with a pressure washer producing up
to 5 GPM at 4 000 PSI. Higher GPM tips should be installed if your
pressure washer has a higher GPM/PSI rating. Periodically check the
tips to ensure they are not plugged by dirt particles.
It is very important when operating your Surface Cleaner, that you
maintain a continuous motion. Should you leave the cleaner in
a stationary position, the surface being cleaned can be seriously
damaged by the high pressure. The distance of the nozzle tips from
the surface can be adjusted by loosening the bolt on the rotary head
mounting collar and adjusting the rotary head up or down. Be certain
the allen head bolt is tightened again to prevent the rotary head from
moving during operation. Please ensure that your rotary head is
OPERATING INSTRUCTIONS

7
adjusted to maintain a minimum of 1" clearance between the spray
tips and the surface being cleaned.
While operating your surface cleaning system, please ensure that the
nylon brush skirt remains in contact with the surface being cleaned.
Do not operate on vertical or overhead surfaces. We strongly
recommend that safety eye goggles, gloves and work boots be worn
when operating this Surface Cleaner. Keep hands and feet away from
the high pressure, high speed rotating arm that is protected by the
plastic cover.
Should your surface cleaner not be used for long periods of time, it
is recommended that you remove the hose from the top of the rotary
head and a vegetable oil be used to lubricate the swivel head’s
internal parts. Manually turn the rotary arm to allow lubrication of all
internal parts before storing.
You will quickly nd your surface cleaning system a welcome addition
to your pressure washing applications. It is designed to give you
a safe and rapid method for cleaning hard surfaces, and will save
you time in comparison to using a conventional gun and wand. The
durability of this surface cleaning system is enhanced by the way it is
handled by the operator. Please take care to ensure that the Surface
Cleaner is not continuously being swung against buildings, curbs, or
other objects as this can damage the cover. Also, be aware that the
high speed rotating arm must not come in contact with rigid protruding
objects which can quickly damage or completely break off the steel
arm. Finally, do not apply excessive weight to the plastic cover.
OPERATING INSTRUCTIONS

8
5. 13.
4.
7.
2.
3.
10.
9.11.
12.
8.
1.
6.
WJ85.403.003

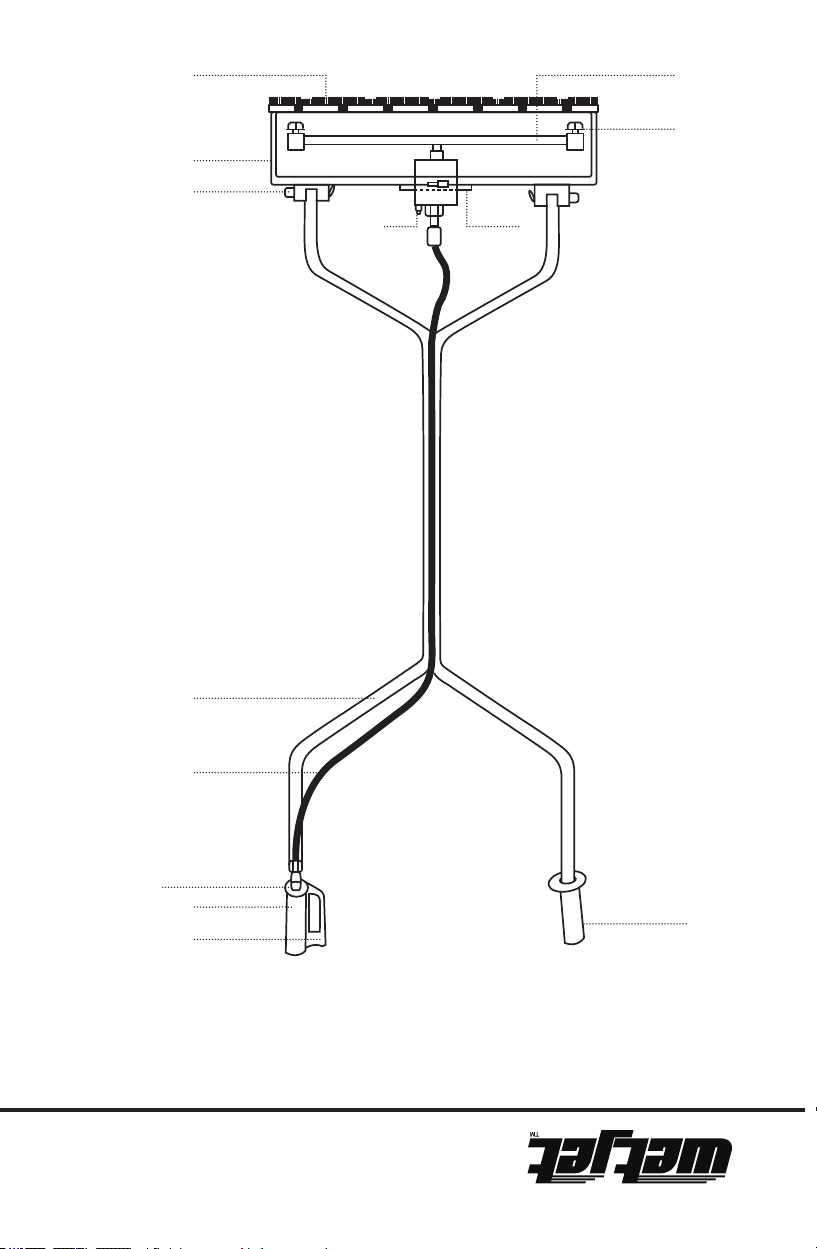

PARTS DIAGRAM

9
WJ85.403.003
NO
1
2
3
4
5
6
7
8
9
10
11
12
13
PART #
85.792.003
85.790.004
85.792.004
85.238.059
85.202.127
85.300.105
85.792.008K
85.602.005
85.792.010
85.792.009
85.792.011
85.225.025
85.202.132
DESCRIPTION
Bracket, Mounting Head 16"
Rotary Head, 16"
Mounting Blocks
Hose, 62"x 3/8"
Easy Pull Gun
Plug, 3/8" MNPT
Handle
Hand Grip
Brush, 16"
Cover, Polypropylene 16"
Rotary Arm, 16"
Nozzle, 25 Deg. 025
Sleeve
PARTS LIST

10
Rotary Head Repair Parts
A repair kit for this Surface Cleaner’s rotary head, is available.
If you encounter problems with the rotary head after the three months
warranty has expired, this repair kit (part #85.790.010) allows you to
replace the inner components very quickly.
The rotary head has a snap ring on the bottom holding the bearings
and shaft inside. By removing the snap ring, the shaft and bearings
should slide out, if not, you can tap off the outer shell with a rubber
mallet while the output shaft is held in a vice. The rotary head repair
kit can then be used to replace the worn items inside the rotary head
shell.
NO
1
2
3
4
5
PART #
85.790.010
85.790.001
85.790.002
85.790.011
85.790.004
DESCRIPTION
Rotary Head Rebuild Kit
Inlet Valve
Inlet Valve Viton O-Ring
Outlet Shaft
Complete Rotary Head
ROTARY HEAD REPAIR

11
Warranty
This surface cleaning unit has a three months limited warranty on all
components except for the nylon brush ring. This includes the rotary
head, spray gun, hose, the nylon brush ring, and plastic cover.
This warranty covers manufacturer defects only and does not
extend to any damage caused by the user. It also does not extend to
WARRANTY

If you need assistance with the assembly
or operation of your Surface Cleaner please call
1-866-850-6662

Si vous avez besoin d’assistance avec l’assemblage
ou l’opération de nettoyant de surface,
s’il vous plait appelez le
1-866-850-6662

Garantie
Cette unité de nettoyage de surface a une garantie limitée de trois
mois sur tous les composants à l’exception de l’anneau de brosse en
nylon. Cela inclut la tête rotative, le pistolet de pulvérisation, le tuyau
et le couvercle en plastique. Cette garantie couvre uniquement les
défauts du fabricant et ne s’étend pas aux dommages causés par
l’utilisateur.
11
GARANTIE

Pièces pour la réparation de la tête rotative
Une trousse de réparation est disponible pour la tête rotative de ce
Nettoyant de Surface.
Si vous rencontrez des problèmes avec la tête rotative après
l’expiration de la garantie de trois mois, ce kit de réparation (pièce
n ° 85.790.010) vous permet de remplacer très rapidement les
composants internes.
La tête rotative a un anneau élastique sur le fond retenant les
roulements et l’arbre à l’intérieur. En retirant l’anneau élastique, l’arbre
et les roulements doivent glisser, sinon, vous pouvez taper sur la
coque extérieure avec un maillet en caoutchouc pendant que l’arbre
de sortie est maintenu dans un étau. Le kit de réparation de tête
rotative peut ensuite être utilisé pour remplacer les éléments usés à
l’intérieur de la coque de tête rotative.
PIÈCE #
85.790.010
85.790.001
85.790.002
85.790.011
85.790.004
DESCRIPTION
Ensemble de réfection de la tête rotative
Vanne d’entrée
Joint torique de la vanne d’entrée
Arbre de sortie
Tête rotative complète
NO
1
2
3
4
5
10
LA RÉPARATION DE
LA TÊTE ROTATIVE

9
WJ85.403.003
NO
1
2
3
4
5
6
7
8
9
10
11
12
13
PIÈCE #
85.792.003
85.790.004
85.792.004
85.238.059
AC7501
85.300.105
85.792.008K
85.602.005
85.792.010
85.792.009
85.792.011
85.225.025
85.791.020
DESCRIPTION
Support, tête de montage de 16 po
Tête rotative, 16 po
Blocs de montage
Tuyau, 62 x 3/8 po
Pistolet pulvériseur
Bouchon, 3/8 po NPTM
Poignée 16 po
Poignée à main
Jupe de brosse 16 po
Couvercle en Polypropylène 16 po
Bras rotatif 13 po
Buse, 25 degrés 025
Manchon pour pistolet
LISTE DES PIÈCES

8
WJ85.403.003
5.
13.
4.
7.
2.
3.
10.
9.11.
12.
8.
1.
6.
LISTE DES PIÈCES

Il est très important de maintenir un mouvement constant lors de
l’opération de votre Nettoyant de Surface. Si vous laissez le nettoyeur
dans une position stationnaire, la surface à nettoyer pourrait être
sérieusement endommagée par la haute pression. La distance entre
les embouts de la buse et la surface peut être ajustée en desserrant le
boulon sur le collet de montage de la tête rotative et en ajustant la tête
rotative vers le haut ou vers le bas. Assurez-vous à nouveau que le
boulon à tête hexagonale est bien serré pour empêcher la tête rotative
de bouger pendant le fonctionnement. Veuillez vous assurer que votre
tête rotative est ajustée pour maintenir un dégagement minimal de 2,5
cm (1 po) entre les embouts de pulvérisation et la surface à nettoyer.
Lors de l’opération de votre système de nettoyage de surface,
assurez-vous que la jupe de brosse de nylon reste en contact avec
la surface à nettoyer. Ne pas utiliser sur des surfaces verticales ou
aériennes. Nous recommandons fortement de porter des lunettes-
masque, des gants et des bottes de travail lors de l’opération du
Nettoyant de Surface. Garder les mains et les pieds éloignés de la
haute pression et du bras pivotant à haute vitesse qui est protégé par
le couvercle en plastique.
Si vous prévoyez de ne pas utiliser votre nettoyeur de surface pendant
une longue période de temps, il est recommandé de retirer les tuyaux
au-dessus de la tête rotative et d’utiliser une huile végétale pour
lubrier les pièces internes de la tête pivotante. Tourner manuellement
le bras rotatif pour permettre la lubrication de toutes les pièces
internes avant le rangement.
Vous aurez tôt fait de constater que votre système de nettoyage de
surface est un excellent ajout à vos applications de lavage à pression.
Il est conçu pour vous offrir une méthode rapide et sécuritaire pour
le nettoyage des surfaces dures, et il vous permettra de sauver du
temps comparé à l’utilisation d’un pistolet et d’un tube conventionnels.
La durabilité de ce système de nettoyage de surface est affectée
par la façon de l’opérer. Prendre grand soin de vous assurer que
le Nettoyant de Surface ne heurtera pas fréquemment les édices,
courbes, etc., qui peuvent endommager le couvercle. Vous devez
aussi prendre conscience que le bras pivotant à haute vitesse ne
doit pas entrer en contact avec un objet rigide en saillie, ce qui
pourrait rapidement ou complètement endommager le bras en acier.
Finalement, ne pas appliquer un poids excessif sur le couvercle en
plastique.
7
UTILISATION

Montage
1. Ajuster la portion inférieure de la poignée, dans les supports de
montage sur le couvercle et xer soit avec les boulons ou avec les
goupilles et les clips.
2. Ensuite, serrer le bout du tuyau dans le pistolet monté sur la
portion supérieure de la poignée. Appliquer du ruban au Téon sur les
bouts du tuyau.
3. Une fois que ce la sera fait, joindre ensemble les deux sections de la
poignée et xer soit avec les boulons ou avec les goupilles et les
clips. Serrer le bout à émerillon du tuyau au-dessus de la tête rotative.
4. Retourner le couvercle et vérier que les pointes de la buse sont bien
serrées et que le cône de pulvérisation est aligné avec le bras rotatif.
5. Il est important d’ajuster et de serrer la tête rotative de sorte que les
embouts de pulvérisation du bras rotatif soient à une distance
minimale de 2,5 cm (1 po) de la surface à nettoyer
Fonctionnement
Le système de nettoyage de surface que vous avez acheté se branche
directement sur votre tuyau à haute pression et à la laveuse à pression
à l’aide de raccords rapides, fonctionnant à une pression maximale
d’opération de 4 000 lb/po².
Cette machine Nettoyant de Surface est conçue pour fonctionner tant
avec les laveuses à pression à l’eau chaude que froide. Nous vous
recommandons d’appliquer de la graisse sur la tête rotative, toutes les
30 à 40 heures d’utilisation.
Pendant l’opération, s’il se produit une accumulation de petits cailloux
ou d’autres corps étrangers à l’intérieur du couvercle, nous vous
recommandons de simplement basculer le nettoyeur sur son côté à 45°
ce qui devrait expulser les corps étrangers. Cela permettra d’allonger la
durée de vie de vos embouts et du bras pivotant.
Les embouts qui sont installés sur votre système de nettoyage de
surface permettent d’utiliser votre nettoyeur avec une laveuse à
pression produisant un débit allant jusqu’à 5 GPM à 4 000 lb/po². Vous
devez installer des embouts permettant un plus gros débit si votre
laveuse à pression présente des caractéristiques plus élevées en GPM/
PSI. Inspecter périodiquement les embouts pour vous assurer qu’ils ne
sont pas bouchés par des particules de saleté.
6
UTILISATION

Enregistrement du numéro d’identication
Le système de nettoyage de surface
Si vous devez contacter un distributeur autorisé ou la ligne de service
aux consommateurs (1-866-850-6662) pour informations ou services,
toujours fournir le numéro de model du produit et les numéros
d’identications.
Vous devrez trouver le numéro de model et le numéro de série pour la
machine et l’inscrire à l’endroit fourni ici-bas.
Date d’achat:
Nom du distributeur:
Numéro de téléphone du distributeur:
5
IDENTIFICATION DU PRODUIT
